Автомат продольного точения CSL 325 Syntec BLIN Machinery
.svg){kind=logo}
Китай
- Максимальный диаметр обработки в шпинделе 32
- Максимальный диаметр обработки в противошпинделе 36
- Максимальная длина обработки 310
- Максимальный диаметр сверления в шпинделе 13 Все характеристики
13 119 200
₽
16 018 120 ₽
от 376 570 ₽/мес в лизинг
Аванс: 10%
Срок договора: 36 мес.
Срок договора: 36 мес.
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
- Пуско-наладка под ключ
- Гарантия 12 месяцев
- Наличие на складе
Описание
Характеристики
Видео
Купить автомат продольного точения BLIN CSL 325
Передовое оборудование от BLIN Machinery для обработки калиброванных прутков
Обзор оборудования

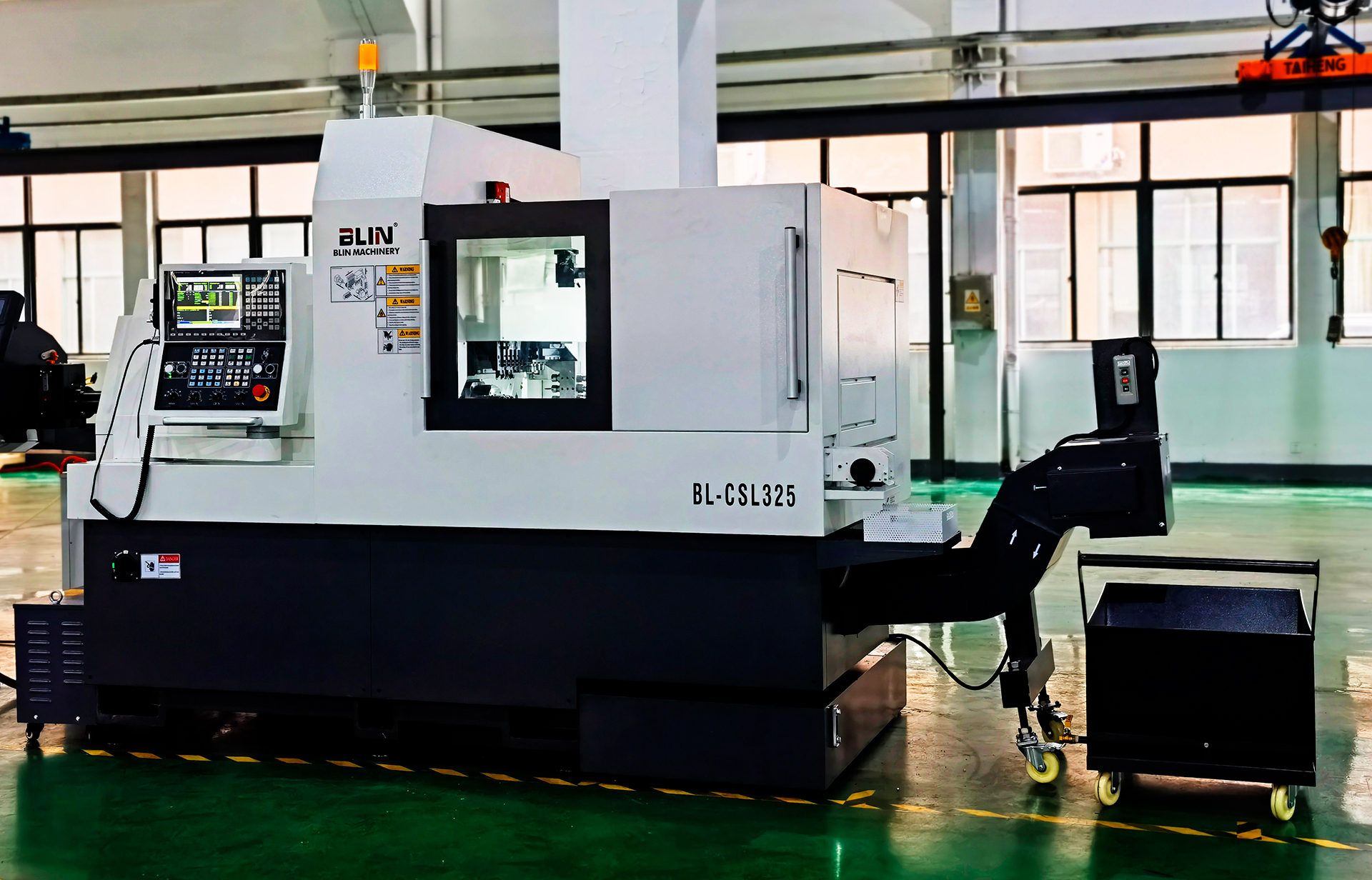

Автомат продольного точения CSL 325 – это высокотехнологичное решение для обработки калиброванных прутков. С использованием подвижной шпиндельной бабки, обеспечивающей продольную подачу заготовки, станок гарантирует высокую производительность и точность обработки.
Оборудование идеально подходит для работы с различными материалами, обеспечивая стабильную работу даже при сложных технологических задачах. Двухканальная обработка и современная система ЧПУ SYNTEC 220TB позволяют достигать оптимальных результатов в массовом производстве.
Основные преимущества
- Высокая точность обработки благодаря качественным линейным направляющим и подшипникам
- Двухканальная обработка для параллельного выполнения операций
- Надежные электромагнитные тормоза на главном и противошпинделях
- Современная система ЧПУ SYNTEC 220TB обеспечивает интуитивное управление
Технические особенности
Конструкция и подача заготовки
Главный шпиндель с электромагнитным тормозом и высокая точность индексации обеспечивают надежное закрепление заготовки. Вращающийся люнет позволяет обрабатывать детали длиной до 310 мм, а режим без люнета – до 80 мм.
Управление и динамика

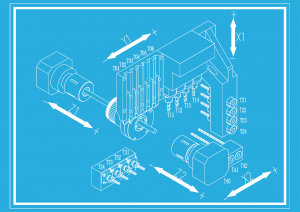

Быстрые перемещения по всем осям (X1/Y1/Z1/X2/Y2/Z2) и современная система ЧПУ обеспечивают высокую динамику работы, что повышает общую производительность станка.
Стандартная комплектация
Система ЧПУ SYNTEC 220TB (монитор 10”)
Двухканальная обработка (параллельная на разных шпинделях)
Ручной маховичок управления
Порты RS232, LAN, USB
Сервоприводы SYNTEC
Станина чугунная с наклоном и линейными направляющими

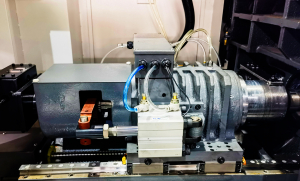

Главный шпиндель с электромагнитным тормозом
Противошпиндель с электромагнитным тормозом
Вращающаяся направляющая втулка
Ось Y2
Конвейер для удаления стружки с баком
Система подачи СОЖ высокого давления
Фильтр удаления масляного тумана

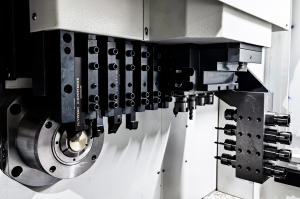

Блок инструментов для токарной обработки (6 позиций, державка 16х16 мм)
Блок инструментов для осевой обработки на главном шпинделе (4 позиции, тип цанг ER20)
Блок инструментов для радиальной обработки (4 позиции: 3 шт. ER16 + 1 шт. ER20)
Блок инструментов для осевой обработки на противошпинделе фиксированного типа (4 позиции, тип цанг ER16)
Блок инструментов для осевой обработки на противошпинделе приводного типа (4 позиции, тип цанг ER16)
Блок инструментов для глубокого сверления (2 позиции)
Воздухонепроницаемое уплотнение шпинделя
Автоматическая система смазки
Освещение рабочей зоны и 3-х цветная сигнальная лампа
Трансформатор 380В (3 фазы встроенный)
Уловитель деталей
Автоматическая подача прутка (барфидер FEDEK GT-342, 3.0м)
Комплект инструментов для настройки и обслуживания станка
Комплект технической документации
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальный диаметр обработки главного шпинделя | Ø 32 мм |
| Диаметр отверстия шпинделя главного шпинделя | Ø 36 мм |
| Максимальная длина обработки | 310 мм (Вращающийся люнет) / 80 мм (Без люнета) |
| Максимальный диаметр сверления осевым инструментом | Ø 13 мм |
| Максимальный диаметр резьбы осевым инструментом | M12 |
| Частота вращения главного шпинделя | 8 000 об/мин |
| Мощность главного шпинделя | 6,3 кВт |
| Индексация главного шпинделя (ось С) | 0,001° |
| Максимальный диаметр обработки противошпинделя | Ø 32 мм |
| Частота вращения противошпинделя | 8 000 об/мин |
| Мощность противошпинделя | 4,2 кВт |
| Индексация противошпинделя (ось С) | 0,001° |
| Быстрые перемещения по осям (X1/Y1/Z1/X2/Z2) | 24/30/30/30/30 м/мин |
| Точность позиционирования | ≤0,003 мм |
| Повторяемость | ≤0,003 мм |
| Количество управляемых осей | 8 |
| Количество токарного инструмента (размер державки, мм) | 6 позиций (□16) |
| Стационарный осевой инструмент (тип цанг) со стороны главного шпинделя | 4 позиции (ER20) |
| Радиальный приводной инструмент (тип цанг) со стороны главного шпинделя | 3 позиции (ER16) + 1 позиция (ER20) |
| Скорость вращения радиального приводного инструмента | 6 000 об/мин |
| Стационарный осевой инструмент для обработки в противошпинделе (тип цанг) | 2 позиции (ER16) |
| Приводной осевой инструмент для обработки в противошпинделе (тип цанг) | 2 позиции (ER16) |
| Стационарный осевой инструмент для глубокого сверления (в главном шпинделе) | 2 позиции (ER16) |
| Скорость вращения приводного инструмента осевого типа (в противошпинделе) | 6 000 об/мин |
| Мощность насоса охлаждения | 0,46 кВт |
| Габаритные размеры | 3 000 × 1 660 × 1 920 мм |
| Вес станка | 3 800 кг |
| Система ЧПУ | SYNTEC 220TB |
Комплектующие
| Комплектующие | Производитель |
|---|---|
| Система ЧПУ | SYNTEC (Тайвань) |
| Привода | SYNTEC (Тайвань) |
| Электро-серво шпиндель | TAIWAN (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK P4 class (Япония) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Купить автомат продольного точения BLIN
Автомат продольного точения CSL 325 BLIN Machinery – надежное и высокопроизводительное оборудование, которое обеспечивает исключительную точность и эффективность обработки калиброванных прутков. Современные технологии, примененные в данном станке, делают его оптимальным выбором для современных производственных процессов.
- Вес: 3800 кг.
- Автоматы продольного точения
- Максимальный диаметр обработки в шпинделе 32 мм
- Максимальный диаметр обработки в противошпинделе 36 мм
- Максимальная длина обработки 310 мм
- Максимальный диаметр сверления в шпинделе 13 мм
- Максимальный диаметр резьбонарезания в шпинделе М12
- Максимальный диаметр сверления в противошпинделе 13 мм
- Максимальный диаметр резьбонарезания в противошпинделе М12
- Частота вращения шпинделя 8 000 об/мин
- Частота вращения противошпинделя 8 000 об/мин
- Частота вращения приводного инструмента 6 000 об/мин
- Максимальное кол-во инструментов 26 шт
- Мощность двигателя шпинделя 6,3 кВт
- Мощность двигателя противошпинделя 4,2 кВт
- Мощность двигателя приводного инструмента 1,1 кВт
- Мощность двигателя насоса системы СОЖ 0,46 кВт
- Мощность двигателя насоса подачи смазки направляющих 0,46 кВт
- Система ЧПУ SYNTEC 220TB
- Диагональ монитора 10 "
- Язык интерфейса системы ЧПУ русский, английский
- Кол-во одновременно управляемых осей 8 шт
- Ускоренная подача по оси X1 24 м/мин
- Ускоренная подача по оси X2 30 м/мин
- Ускоренная подача по оси Y1 30 м/мин
- Ускоренная подача по оси Z1 30 м/мин
- Ускоренная подача по оси Z2 30 м/мин
- Объем бака СОЖ 250 л
- Требуемое давление 0,5 мПа
- Расход воздуха 5 л/мин
- Общие характеристики
- Тип системы смазки автоматическая
- Электрическое напряжение (электропитание) 380 В
- Частота переменного тока 50 Гц
- Габаритный размер станка (ширина) 3 000 мм
- Габаритный размер станка (глубина) 1 700 мм
- Габаритный размер станка (высота) 1 920 мм
- Мощность энергопотребления станка 15 кВт
- Бренд BLIN MACHINERY
- Страна производитель Китай
- Серия CSL
