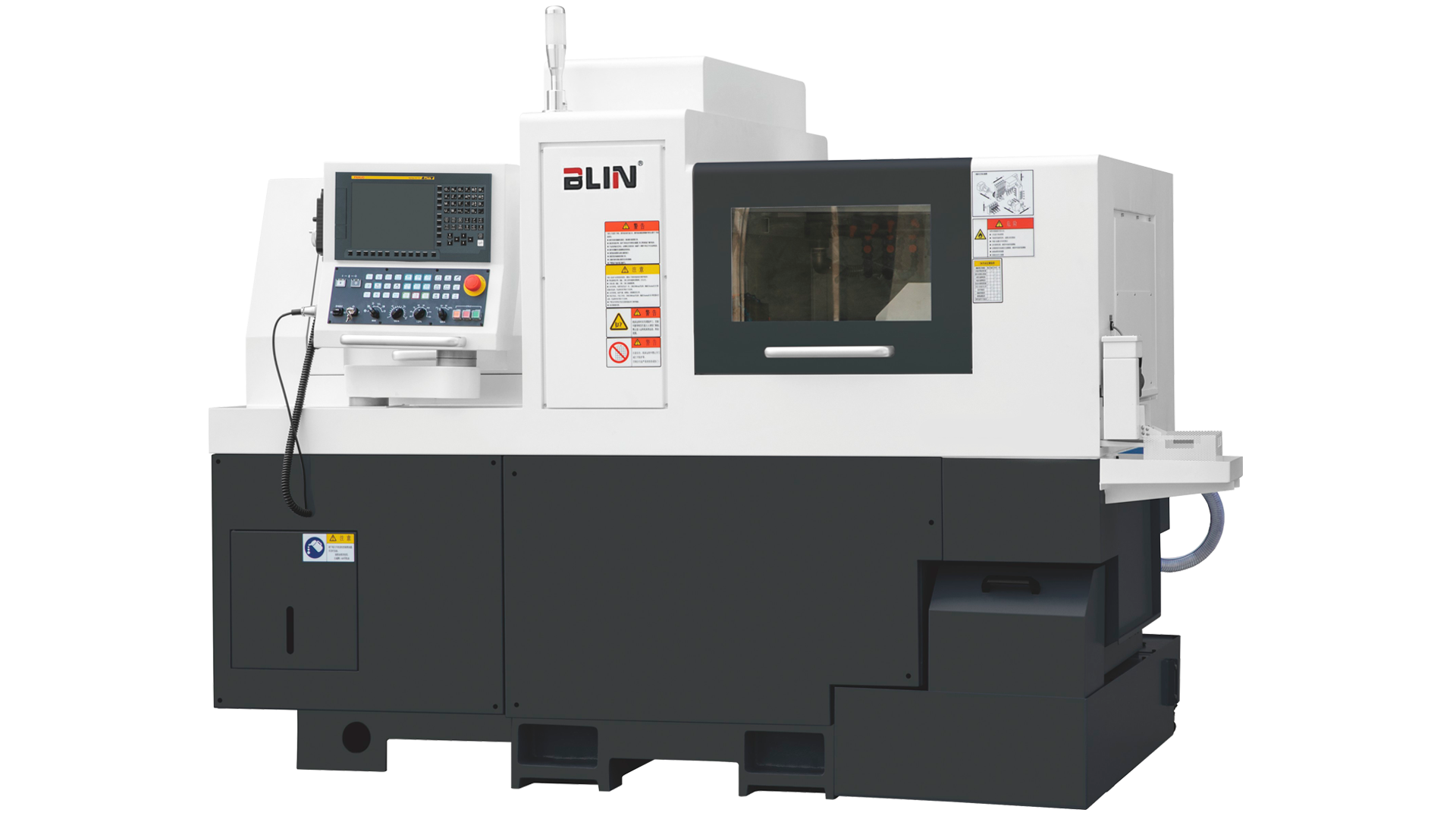

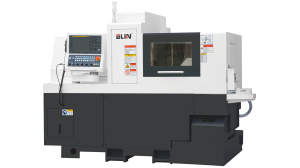

Автомат продольного точения BLIN MACHINERY BL CSL 265 H Fanuc

Автомат продольного точения BLIN MACHINERY BL CSL 265 H Fanuc — это высокоточный станок тяжелого типа (HEAVY-DUTY) с ЧПУ, оснащённый двумя шпинделями и пятью осями. Разработан для серийной обработки прутков и сложных деталей в автомобилестроении, медицинской технике и электронике. Одновременная обработка двух заготовок на разных шпинделях значительно сокращает время производственного цикла и повышает производительность.

Назначение станка

• Точная обработка прутков до 26 мм.
• Многоосевая обработка сложных деталей.
• Сверление, фрезерование, нарезка резьбы за одну установку.
• Автоматизированное производство.

Ключевые функциональные возможности

Преимущества использования

• Одновременная обработка на двух шпинделях сокращает время цикла.
• Высокая точность и повторяемость.
• Автоматизация минимизирует вмешательство.
• Интеграция с CAD/CAM.

Области применения

• Медицинские компоненты.
• Автомобильные детали.
• Микроэлектроника.
• Инструментальная промышленность.

Автомат BL CSL 265 H Fanuc обеспечивает высокую точность и производительность в интенсивных условиях.

Технические характеристики автомата продольного точения

Детальное описание узлов станка

Конструкция станины

• Чугунная станина Meehanite с демпфирующими свойствами.
• Цельнолитая конструкция с рёбрами жёсткости.
• Термическая стабильность.
• Низкий центр тяжести.
• Прецизионные поверхности направляющих.

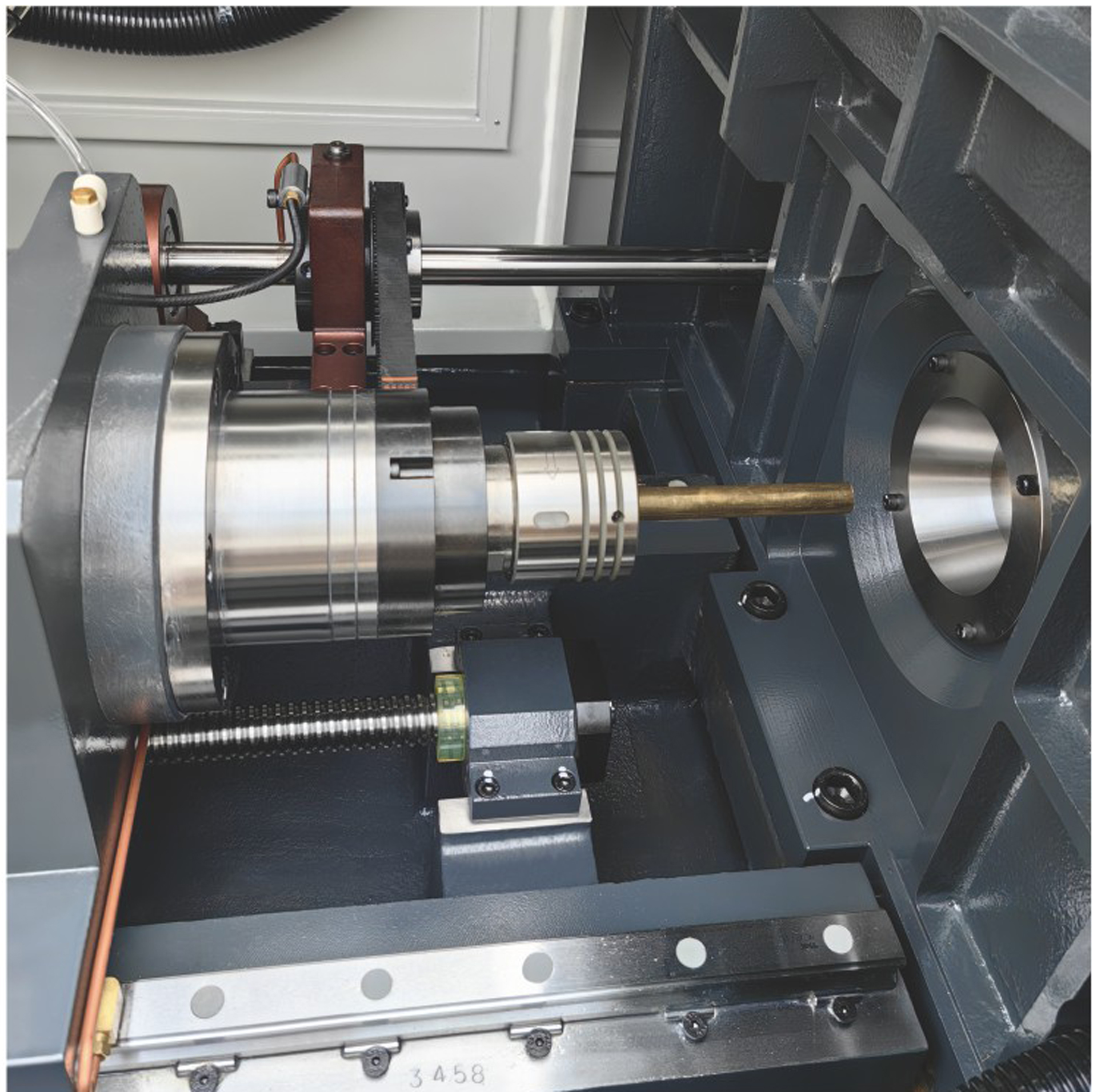

Шпиндель и направляющая втулка

• Сервоприводные электрошпиндели, подшипники NSK/NTN, биение ≤0,002 мм.
• Направляющая втулка для прутков до 26 мм.
• Ось C с индексацией 0,001°.
• Масляное охлаждение.
• Электромагнитный тормоз.

Перемещение по осям

• Направляющие THK/PMI.
• Шарико-винтовые пары THK/PMI, повторяемость ≤0,003 мм.
• Быстрые перемещения: 20/24/24/24/-/24 м/мин.
• Сервоприводы Fanuc.
• Герметичные кожухи.

Централизованная система смазки

• Система смазки HERG.
• Смазка ШВП, направляющих, подшипников.
• Датчик уровня смазки.
• Точная дозировка.

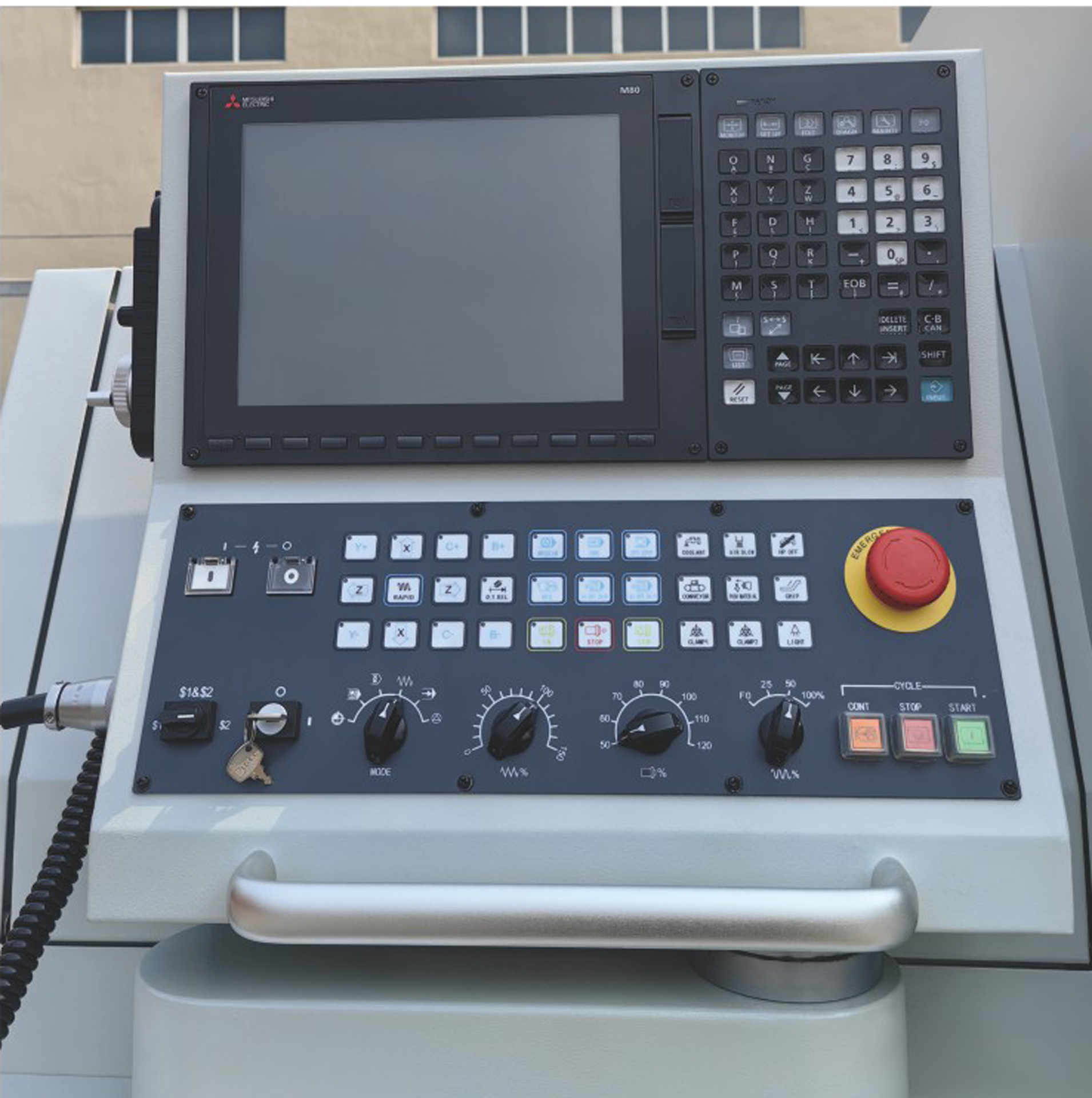

Система ЧПУ и управления

• Fanuc Oi-TF с 8,4-дюймовым дисплеем.
• Интерфейсы RS232, LAN, USB.
• Поддержка G-кодов.
• Ручной пульт.
• Самодиагностика.

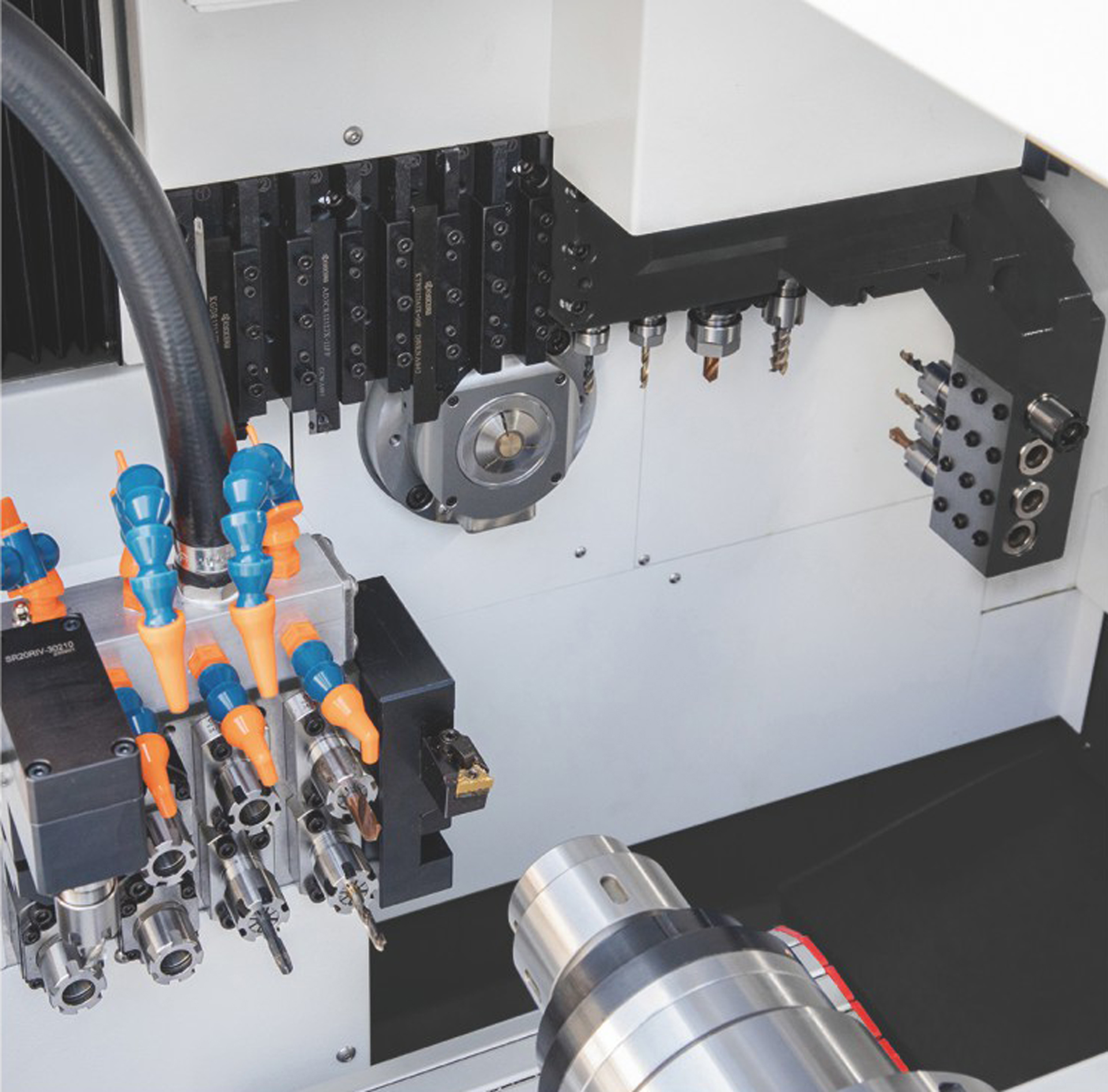

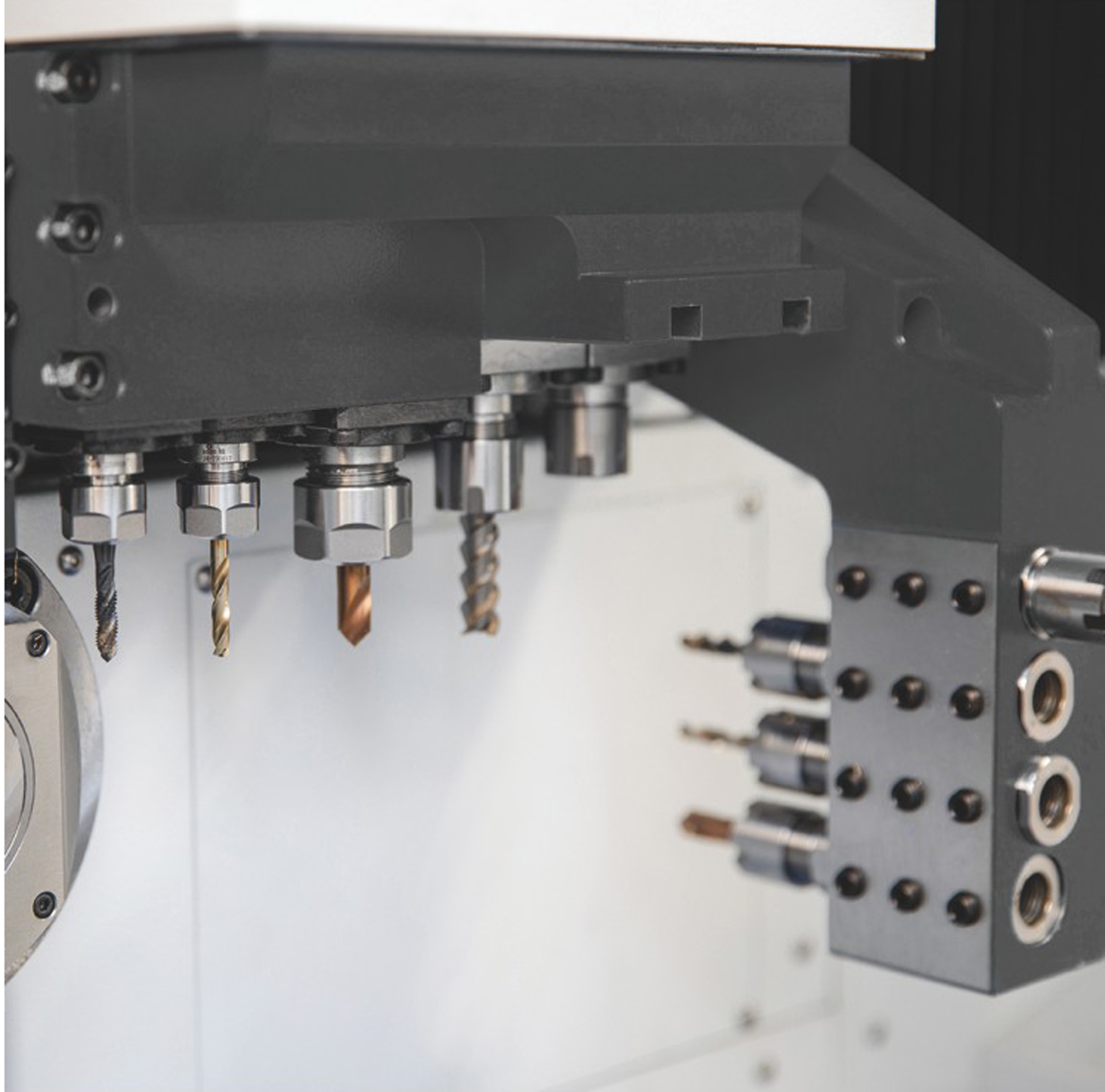

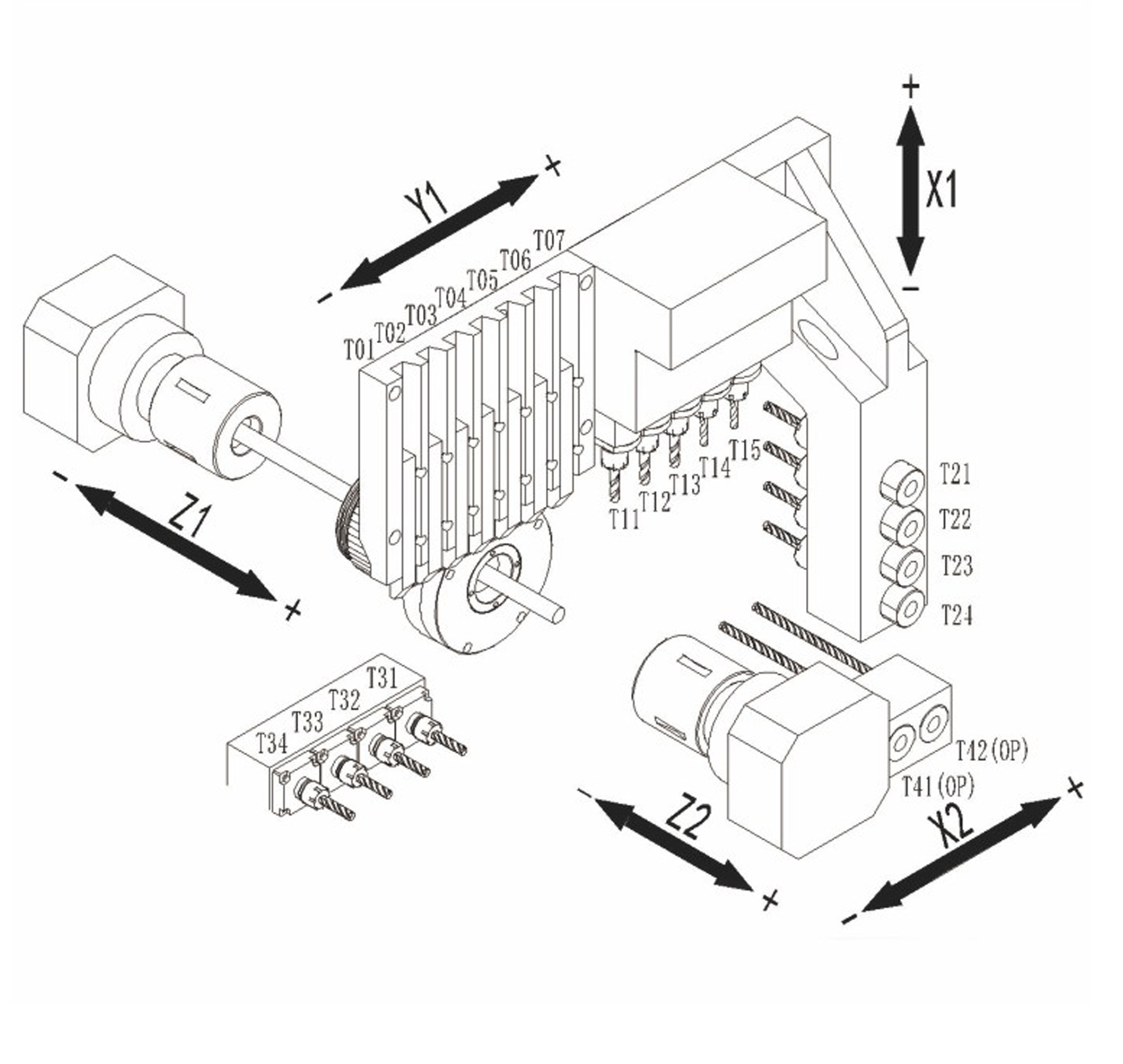

Инструментальная оснастка

• Токарный инструмент: 1 × □16 мм + 6 × □12 мм.
• Осевой инструмент (главный шпиндель): 4 × ER16.
• Радиальный приводной инструмент: 2 × ER11 + 3 × ER16, 6000 об/мин, 0,75 кВт.
• Осевой инструмент (контршпиндель): 4 × ER16, 2/3 × ER16 (опция).
• Держатели ER.

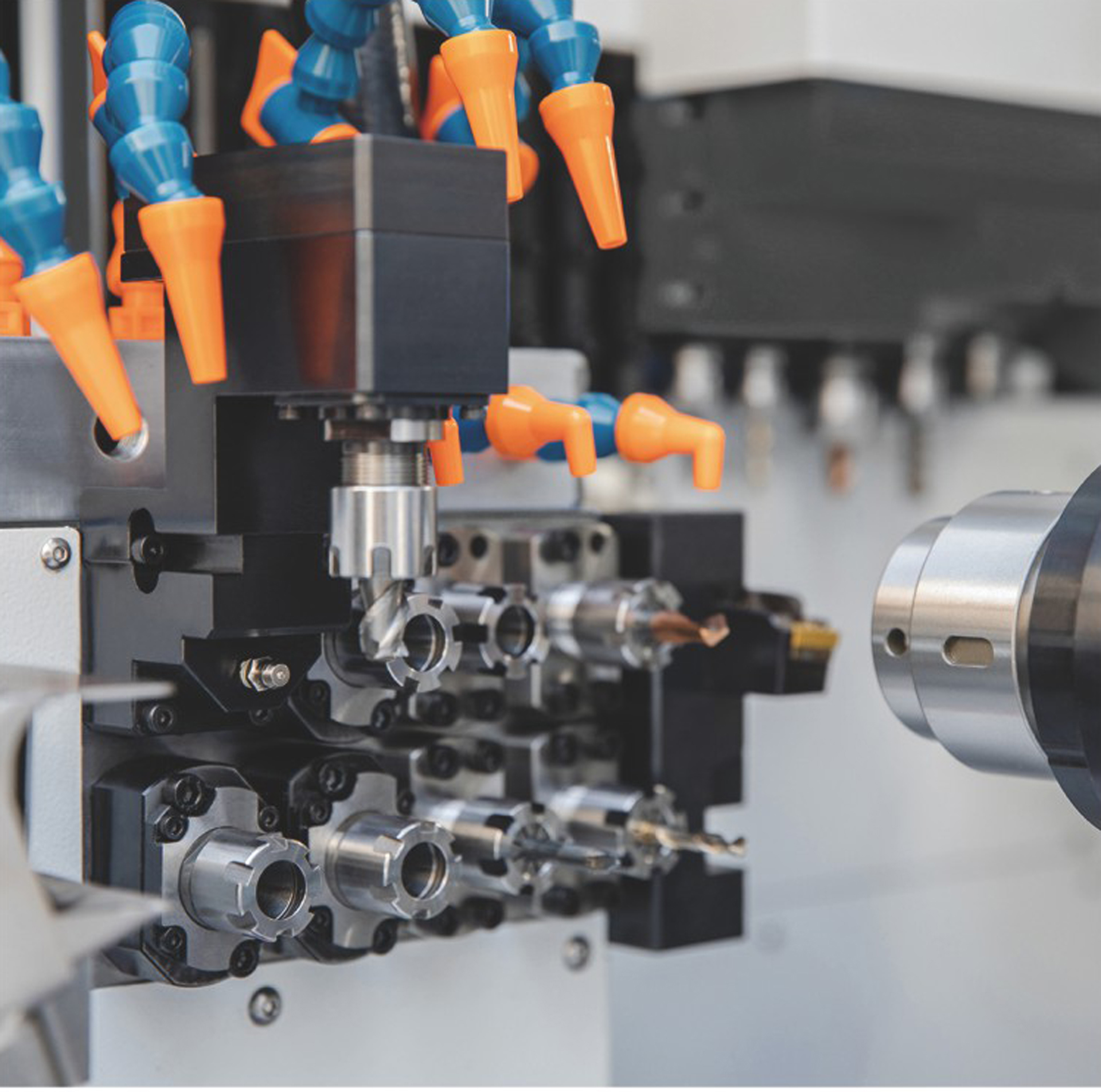

Система подачи СОЖ

• Насос 0,4 кВт.
• Регулируемые сопла.
• Бак СОЖ с фильтрацией.
• Опция: СОЖ высокого давления.

Система удаления масляного тумана

• Фильтры для масляного тумана (опция).
• Синхронизация с СОЖ.
• Легко заменяемые фильтры.

Конвейер для удаления стружки

• Ленточный/скребковый конвейер (опция).
• Бак для стружки.
• Синхронизация с работой станка.
• Устойчивость к СОЖ.

Главные преимущества автомата продольного точения BLIN MACHINERY BL CSL 265 H Fanuc

1. Одновременная обработка: Два шпинделя сокращают время цикла.
2. Точность: Биение ≤0,002 мм, повторяемость ≤0,003 мм.
3. Гибкость: Прутки до 26 мм.
4. Производительность: Быстрые перемещения, шпиндели до 10000 об/мин.
5. Надёжность: Станина Meehanite, компоненты NSK/THK/PMI.
6. Автоматизация: Fanuc Oi-TF.

Идеален для серийного производства.

Экономическая эффективность

Купить токарный станок BL CSL 265 H Fanuc — значит оптимизировать производство с минимальными отходами. Надёжные компоненты обеспечивают окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, аксессуары, опции.
  • Документация: Руководство, схемы.
  • Осмотр компонентов: Проверка шпинделей, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0.02 мм/м), 3000 кг.
    • Габариты: 2565×1350×1850 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндели (3,7 кВт).
  • Пневмосистема: 0,5–0,7 МПа (AIRTAC).
  • Инструменты: Грузоподъёмное оборудование (3000 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0.02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Пневмосистема: Подсоединить шланги AIRTAC.
  • Направляющая втулка: Установить.
  • Инструменты: Наружные (1×□16 мм + 6×□12 мм), радиальные (2×ER11 + 3×ER16), осевые (4×ER16).
  • Дополнительные системы:
    • Барфидер (до 26 мм).
    • Система охлаждения: насос (0,4 кВт), бак.
    • Транспортер стружки, сбор масляного тумана (опция).

Комплектация

• Fanuc Oi-TF (монитор 8,4”)
• Сервоэлектрошпиндели с осью C
• Чугунная станина
• Уловитель деталей, конвейерная лента
• Инструменты: 1 × □16 мм + 6 × □12 мм, 4 × ER16 (осевые), 2 × ER11 + 3 × ER16 (радиальные), 4 × ER16 (контршпиндель)
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• СОЖ высокого давления
• Сбор масляного тумана
• Навесные приставки
• Конвейер стружки
• Барфидер
• Осевой приводной инструмент (2/3 × ER16)
