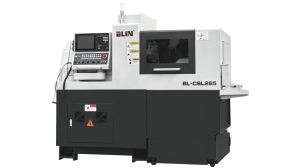

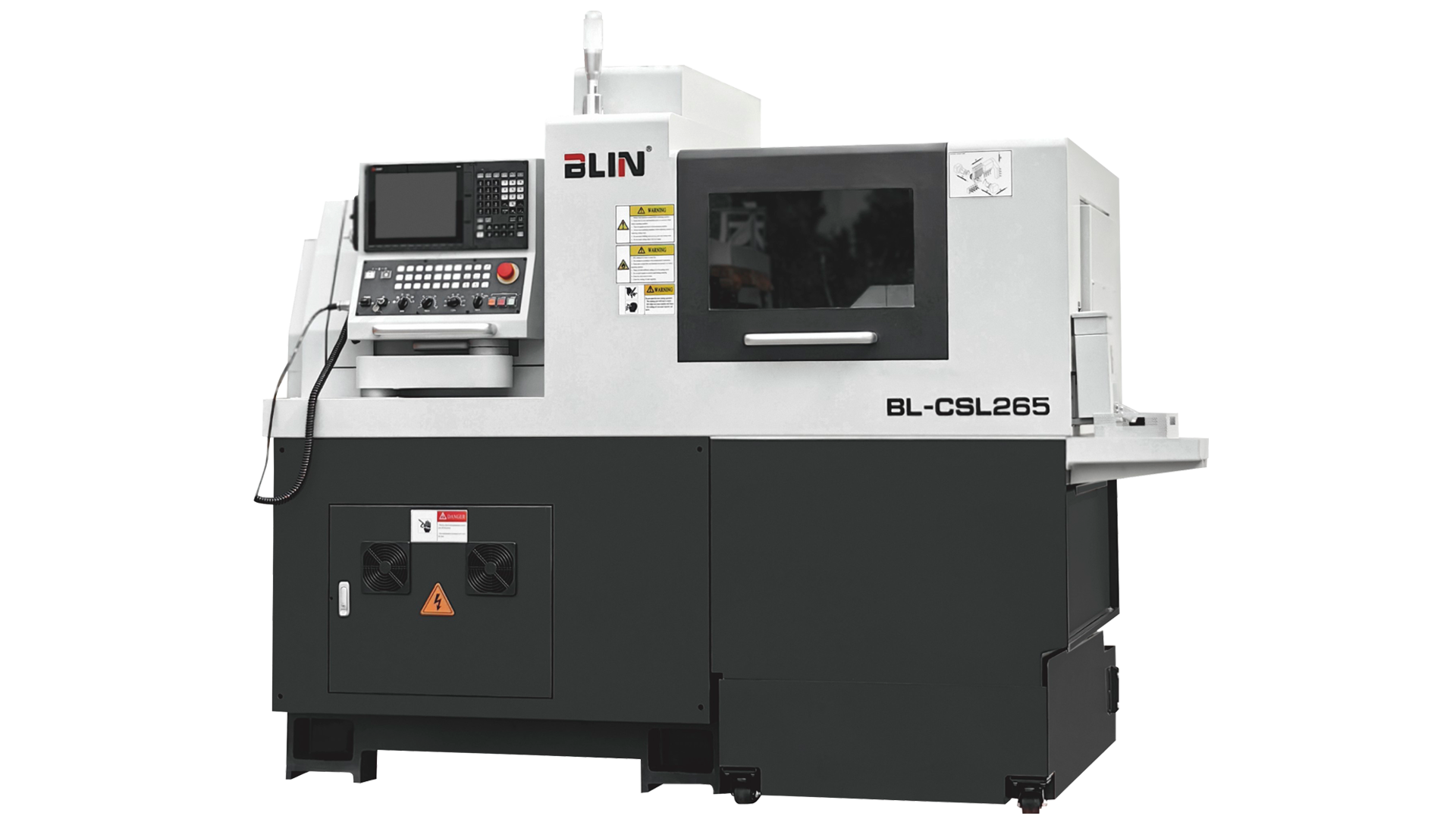

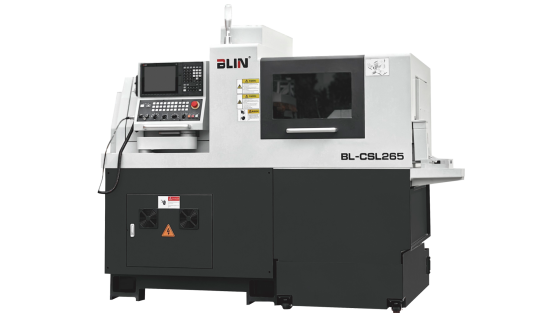

Автомат продольного точения BLIN MACHINERY BL CSL 265 Fanuc с барфидером

Автомат продольного точения BLIN MACHINERY BL CSL 265 Fanuc с барфидером — это высокопроизводительный станок с ЧПУ, оснащённый двумя шпинделями, пятью осями и автоматическим барфидером для непрерывной подачи прутков. Предназначен для обработки заготовок диаметром до 26 мм, он идеально подходит для прецизионных деталей в медицинской, автомобильной и электронной промышленности. Двухканальная обработка деталей (обработка в один момент времени разных заготовок на разных шпинделях) сокращает цикл производства деталей, повышает производительность. Система управления Fanuc обеспечивает точное программирование и надёжность, а барфидер автоматизирует процесс, минимизируя ручной труд и повышая эффективность серийного производства.

Назначение станка

• Точная обработка прутков диаметром до 26 мм.
• Комбинированная токарно-фрезерная обработка сложных деталей.
• Автоматизированное производство с барфидером для серийных партий.
• Сверление, фрезерование и нарезание резьбы в одной установке.

Преимущества использования

• Двухканальная обработка ускоряет производственный цикл.
• Автоматический барфидер сокращает время простоя.
• Система Fanuc обеспечивает высокую точность и удобство управления.
• Прецизионные компоненты гарантируют биение шпинделя ≤0,002 мм.

Области применения

• Медицинские компоненты и инструменты высокой точности.
• Автомобильные детали, включая валы и фитинги.
• Микромеханические элементы для электроники.
• Аэрокосмические детали с жёсткими допусками.

BL CSL 265 Fanuc с барфидером предлагает автоматизированное решение для производства сложных деталей, сочетая высокую точность и эффективность.

Технические характеристики

Основные элементы

Конструкция станины

• Чугунная станина Meehanite с высокой жёсткостью.
• Цельнолитая конструкция с термообработкой для долговечности.
• Стабильность при высоких нагрузках и термических изменениях.
• Оптимизированный центр тяжести для устойчивости.
• Направляющие THK/PMI для точного перемещения.

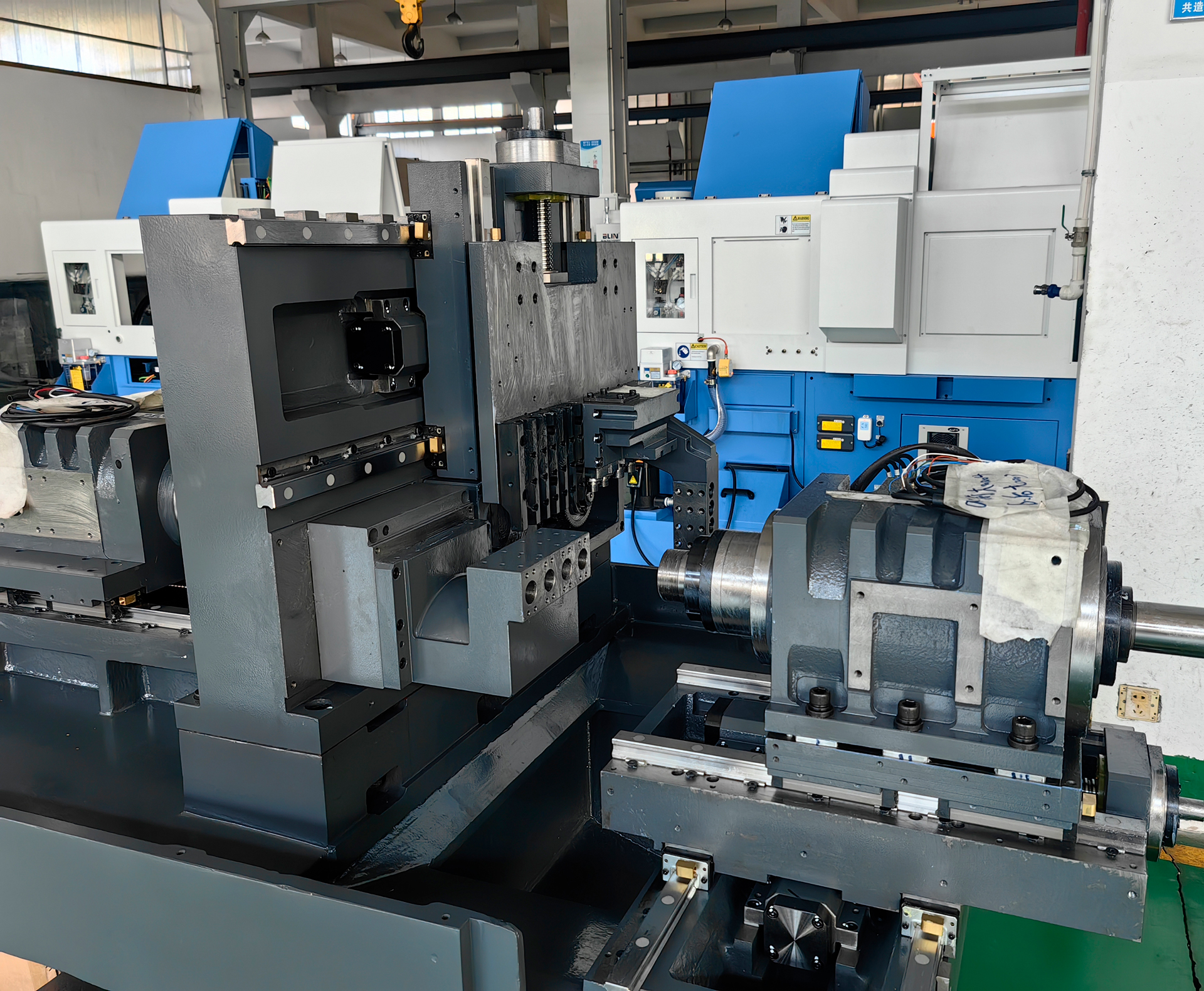

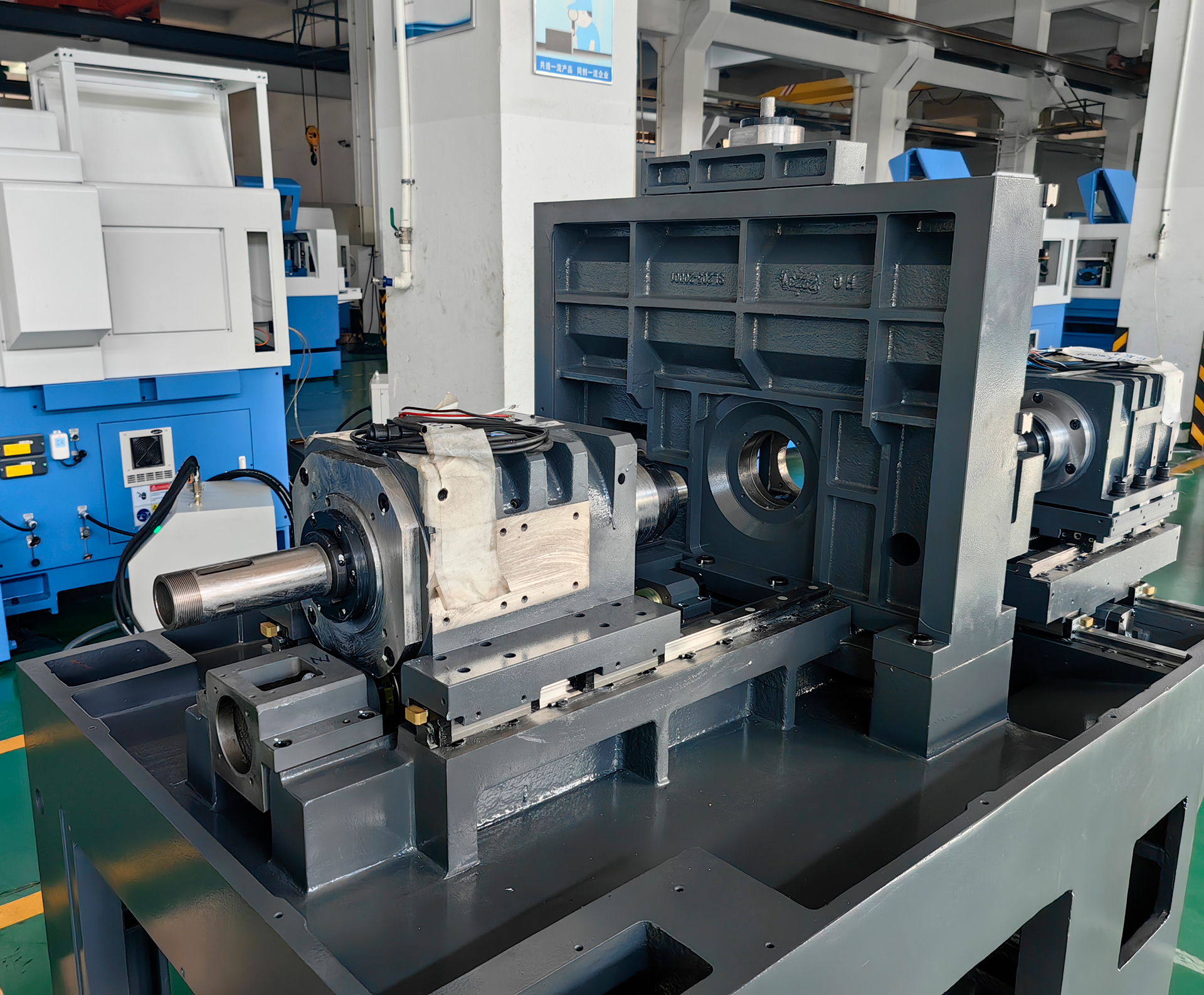

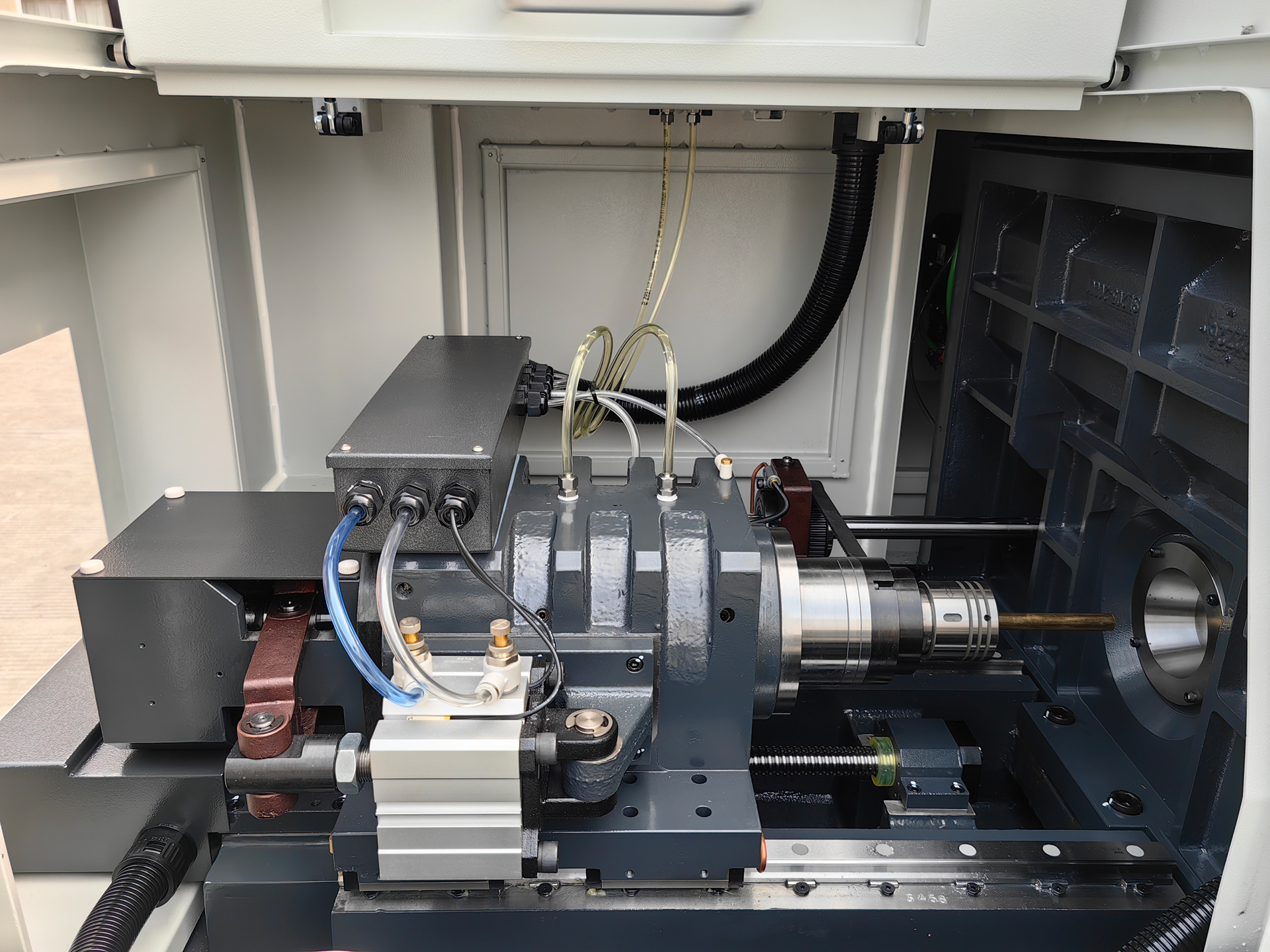

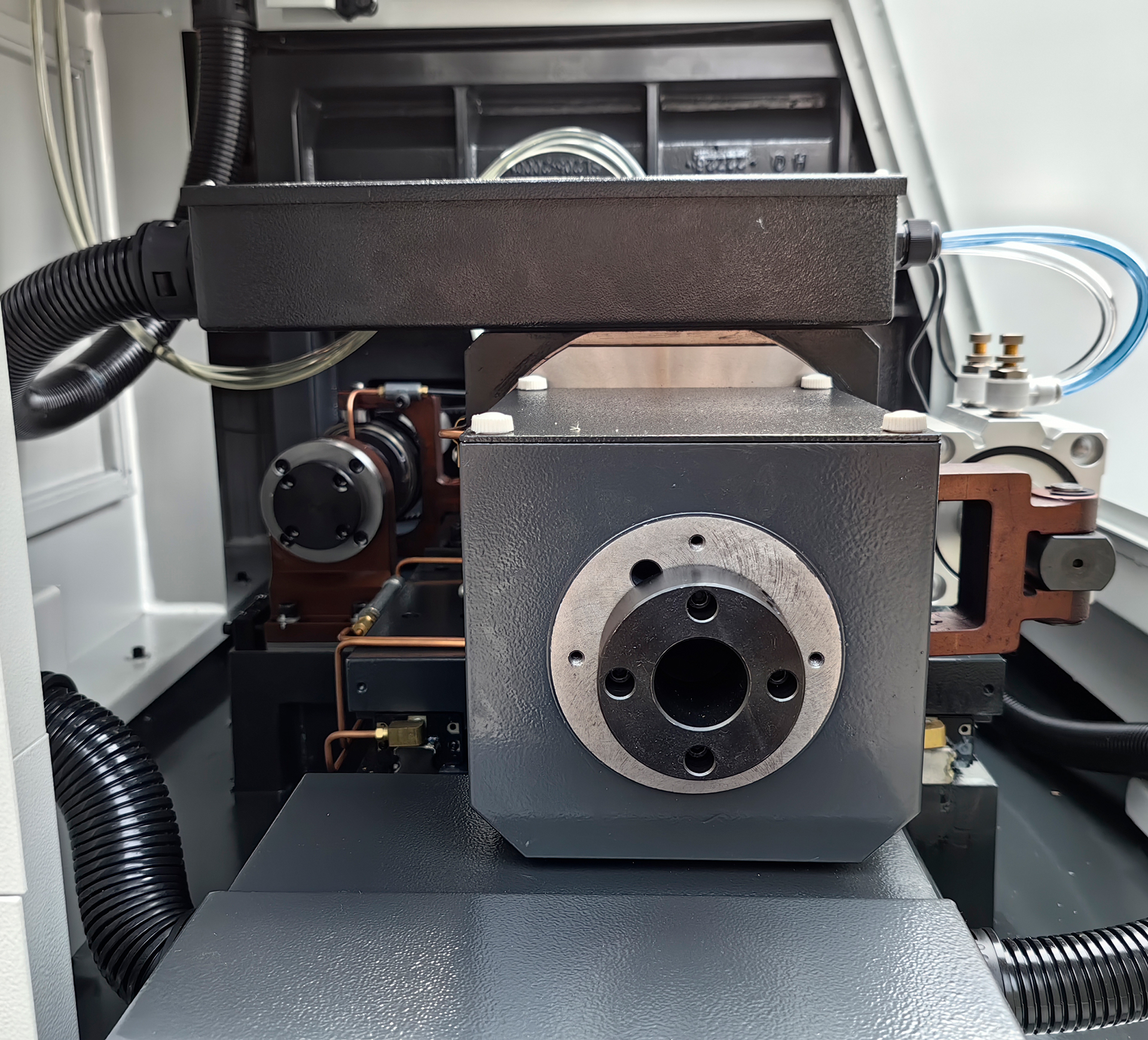

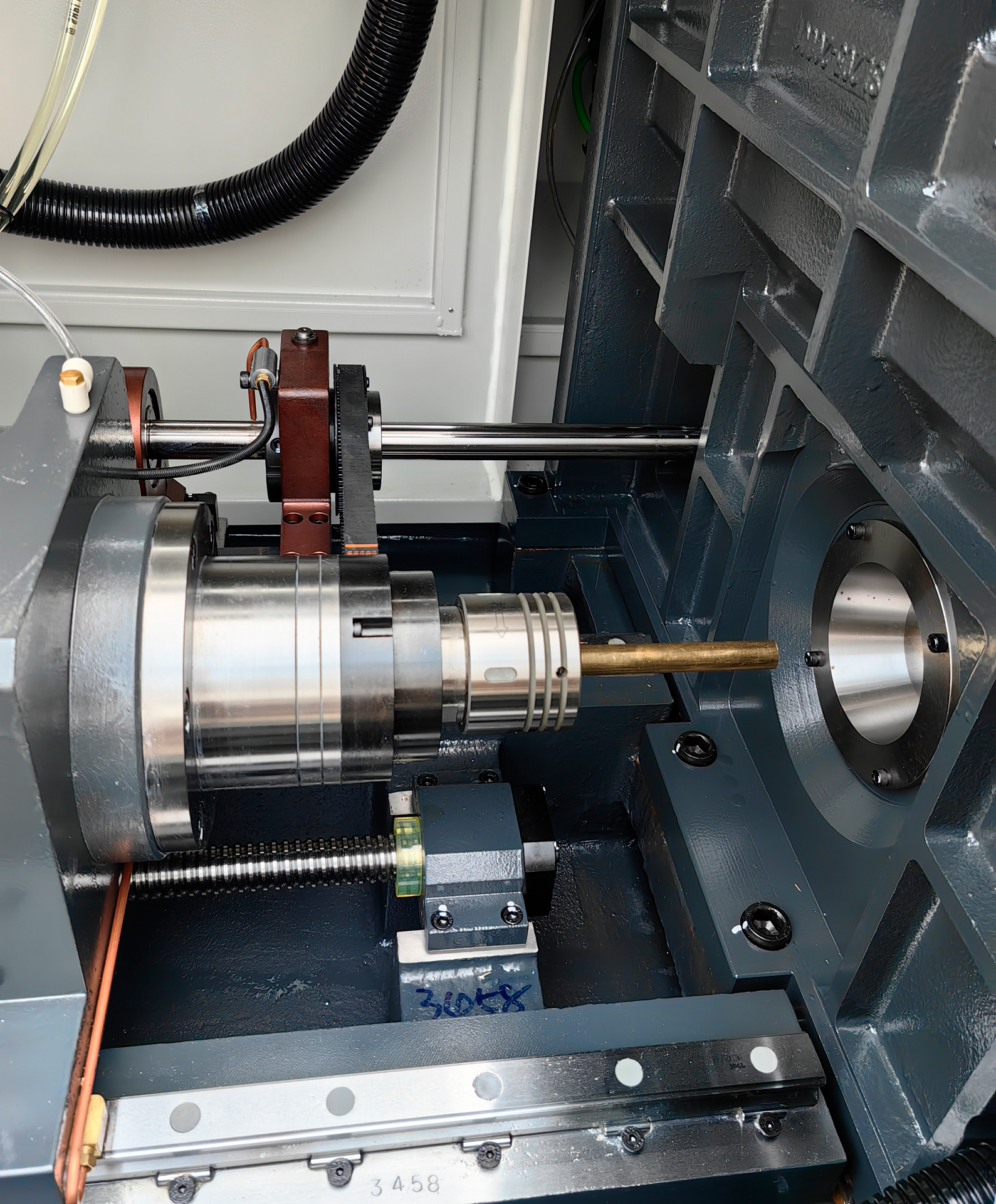

Шпиндель и направляющая втулка

• Электрошпиндели с подшипниками NSK/NTN класса P4, биение ≤0,002 мм.
• Вращающаяся втулка для прутков до 26 мм.
• Ось C с индексацией 0,001° для прецизионной обработки.
• Электромагнитный тормоз для точной остановки.

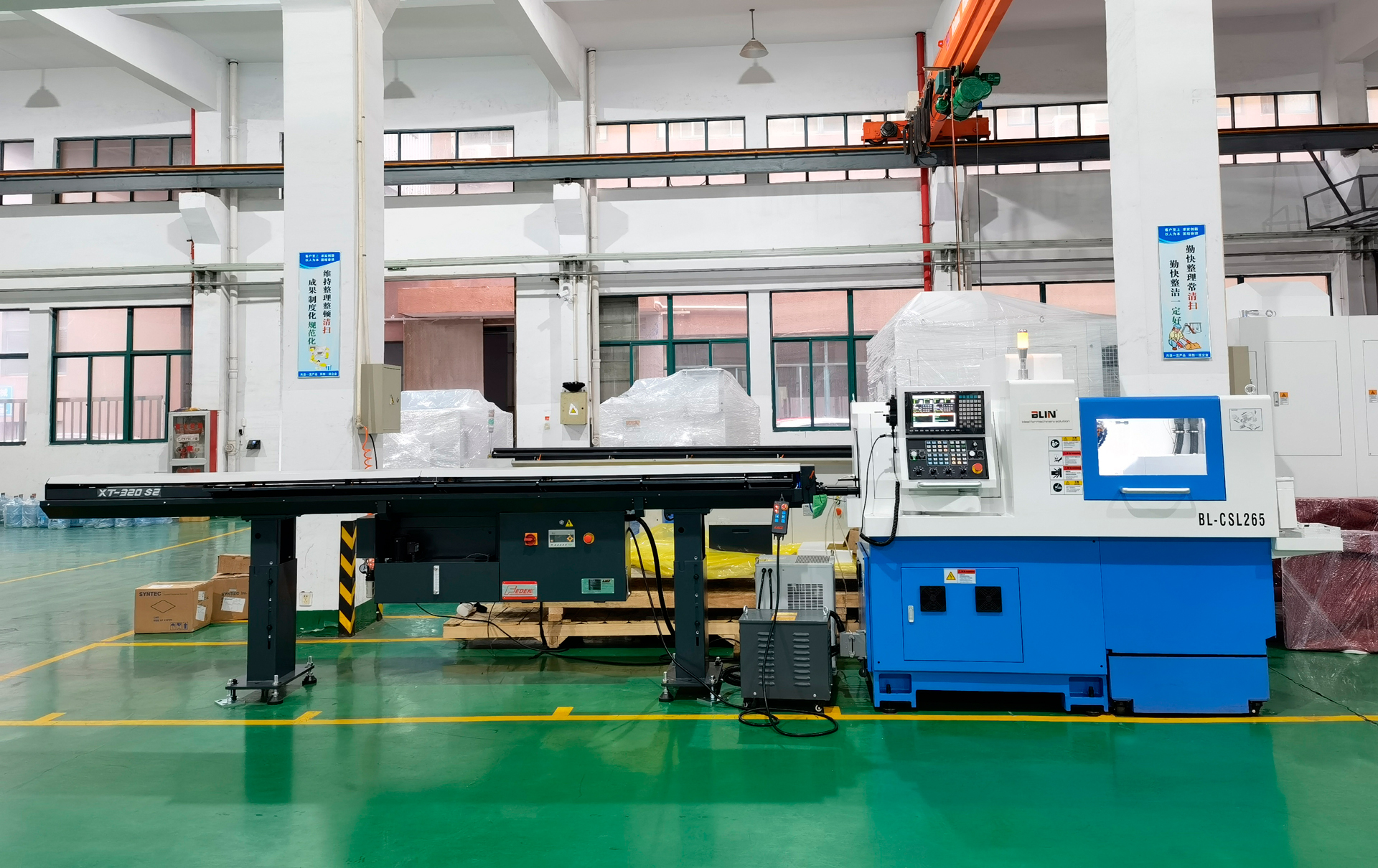

Барфидер

• Автоматический барфидер для прутков Ø 2–26 мм.
• Непрерывная подача материала для серийного производства.
• Снижение ручного вмешательства и времени настройки.
• Надёжная интеграция с системой управления.

Перемещение по осям

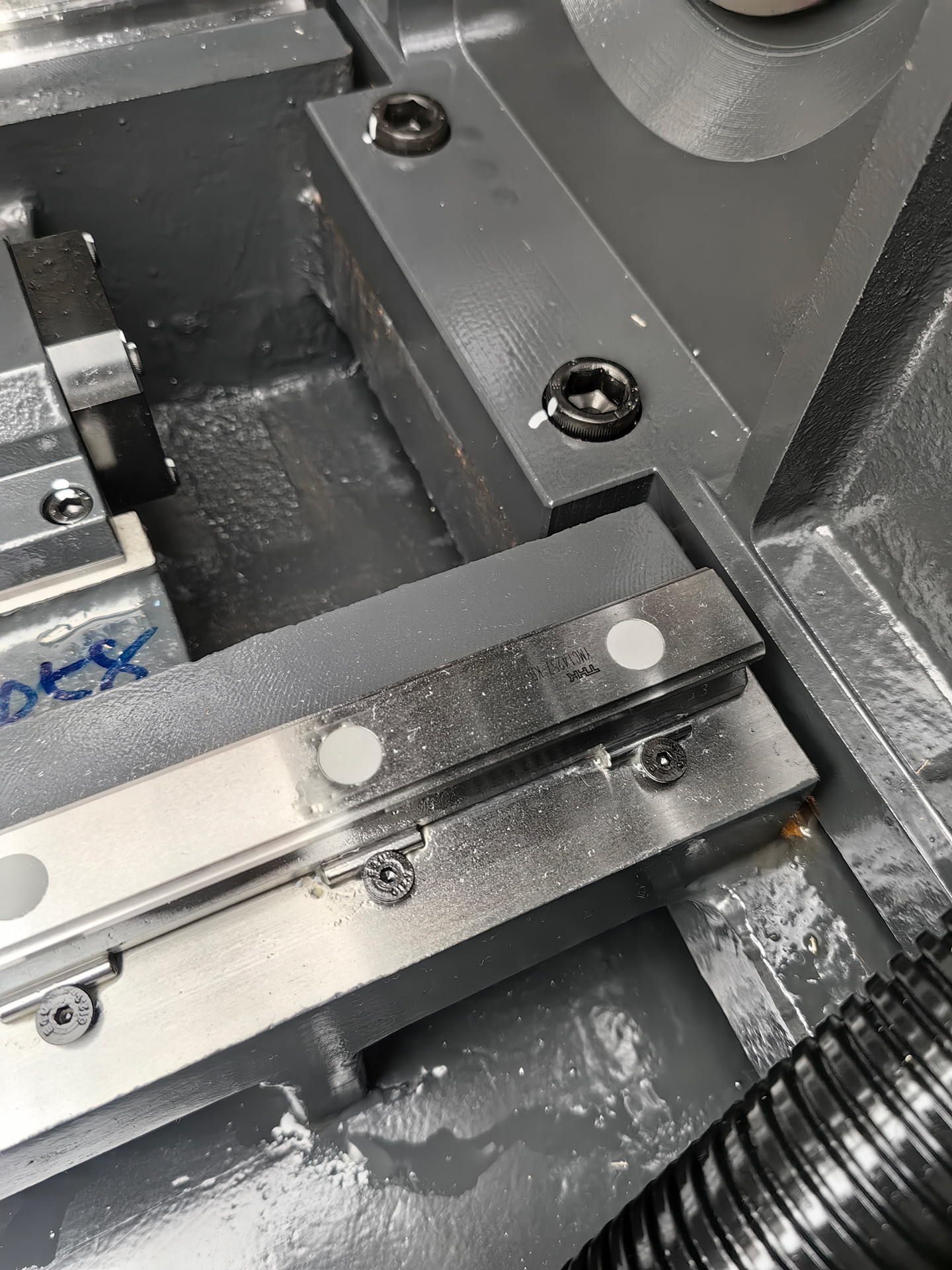

• Линейные направляющие THK/PMI для плавного движения.
• Шарико-винтовые пары THK/PMI, повторяемость ≤0,003 мм.
• Быстрые перемещения: 20/24/24/24/24 м/мин.
• Сервоприводы Fanuc для точной динамики.
• Защитные кожухи от стружки и загрязнений.

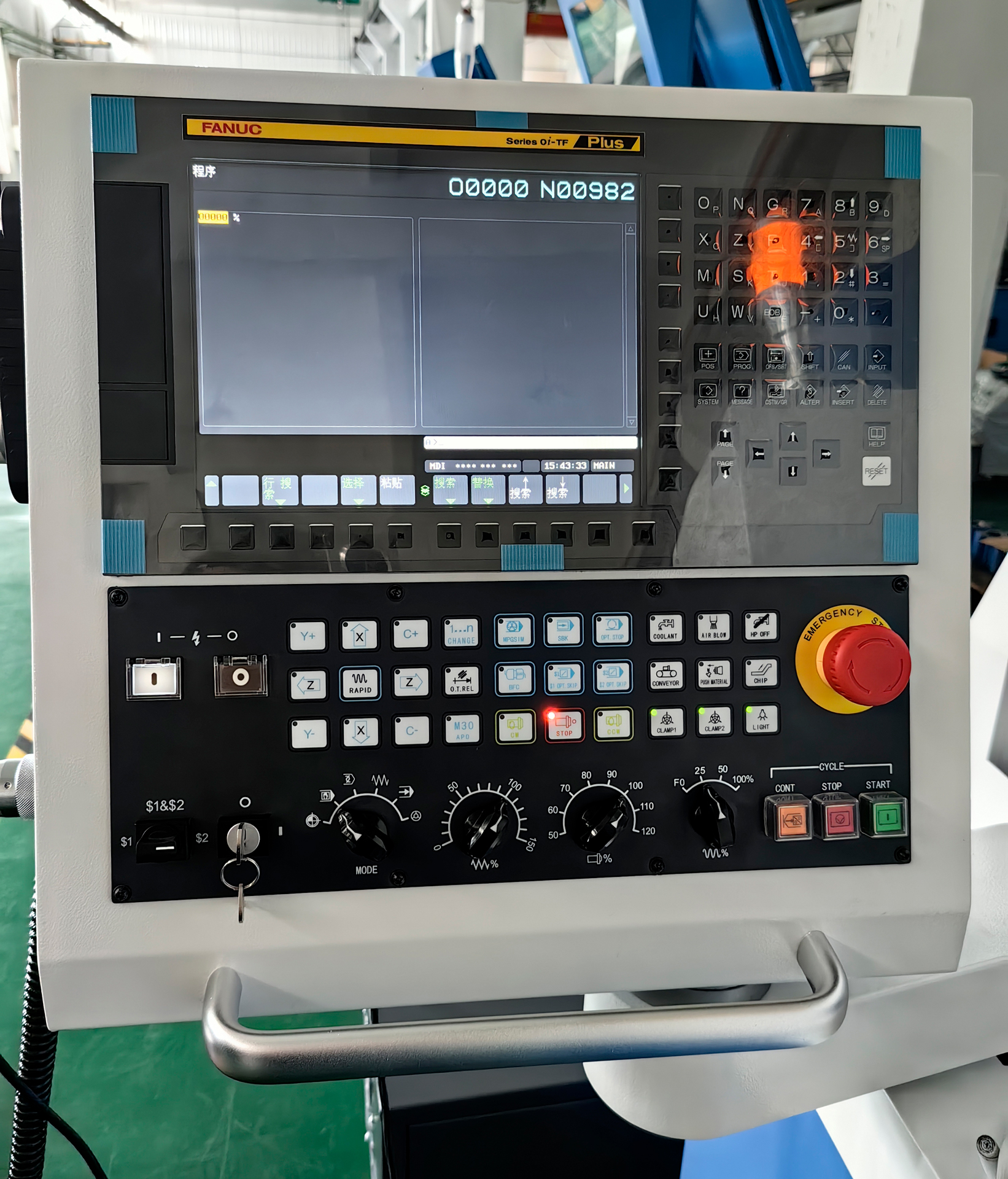

Система ЧПУ и управления

• Fanuc 0i-TF с цветным дисплеем и эргономичным интерфейсом.
• Поддержка G-кодов, RS232, LAN, USB-интерфейсы.
• Совместимость с CAD/CAM для сложных программ.
• Ручной пульт для удобной настройки станка.
• Функция самодиагностики для оперативного устранения неисправностей.

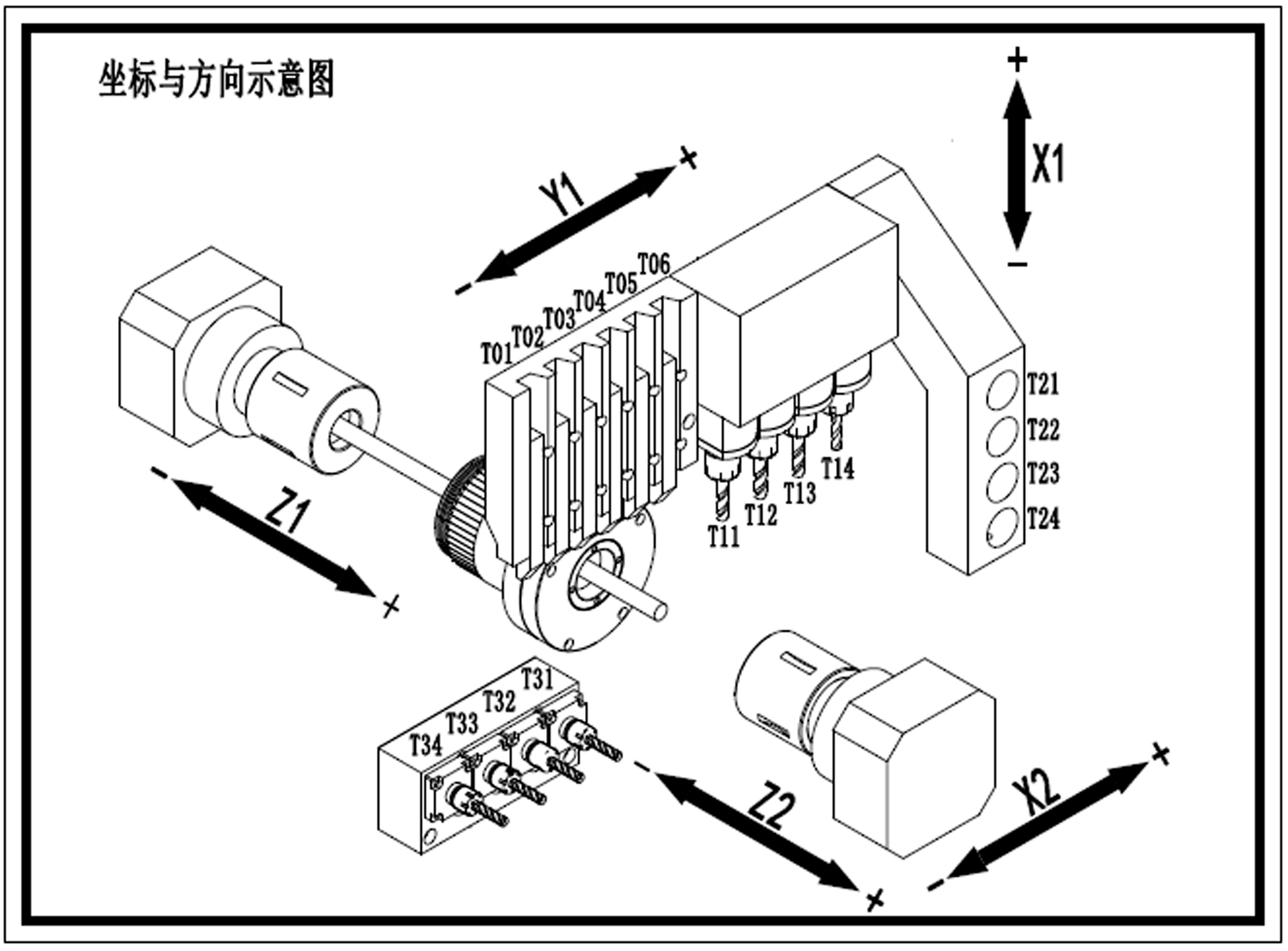

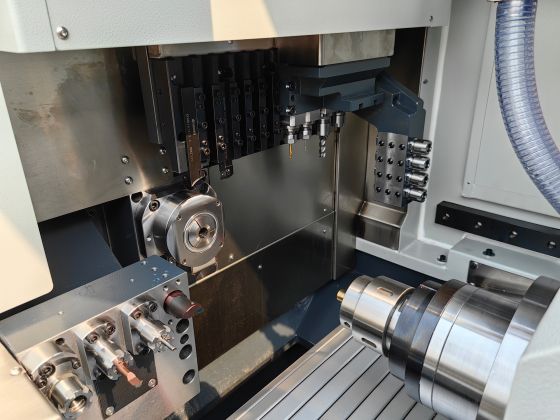

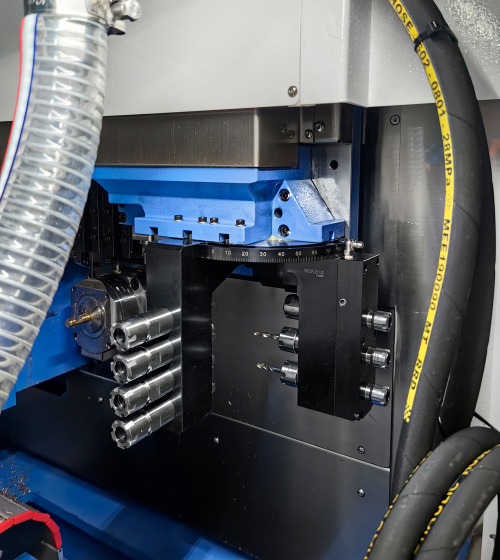

Инструментальная оснастка

• Токарный инструмент: 1 × □16 мм + 5 × □12 мм.
• Осевой инструмент (главный шпиндель): 4 × ER16.
• Радиальный приводной инструмент: 2 × ER11 + 2 × ER16, 6000 об/мин, 1 кВт.

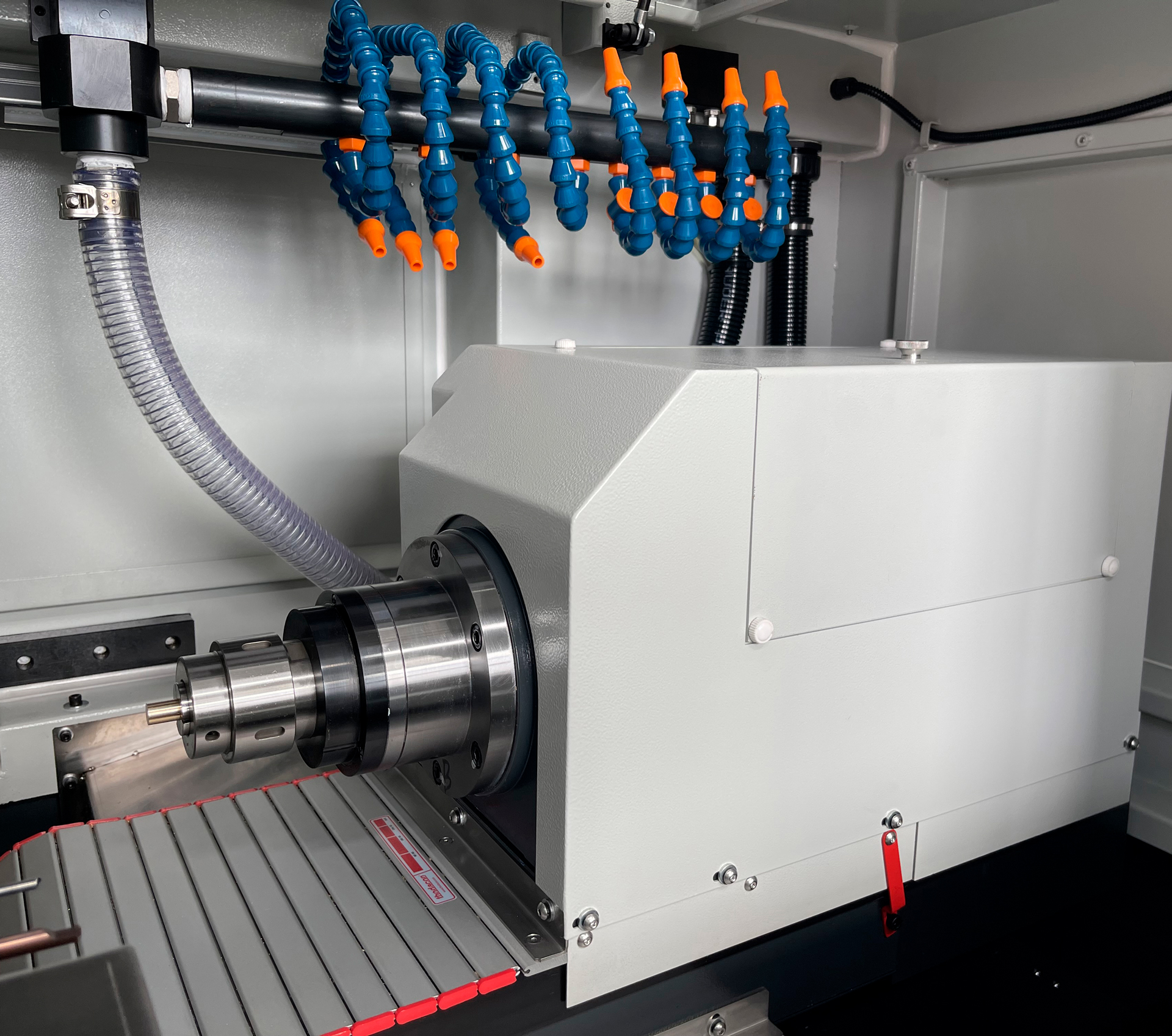

• Осевой инструмент (контршпиндель): 4 × ER16 + 1 × Ø20.
• Осевой приводной инструмент (контршпиндель): 2/3 × ER16 (опция, 6000 об/мин, 0,75 кВт).

Система подачи СОЖ

• Насос 0,4 кВт с регулируемыми соплами.
• Бак СОЖ с фильтрацией для чистоты жидкости.
• Эффективное охлаждение зоны обработки.

Централизованная система смазки

• Система HERG для автоматической смазки.
• Смазка направляющих, ШВП и подшипников.
• Контроль уровня смазки для надёжности.
• Минимизация износа узлов.

Экономическая эффективность

Автомат продольного точения BLIN MACHINERY BL CSL 265 Fanuc с барфидером, цена которого в компании Интервесп соответствует рыночным стандартам, повышает эффективность производства благодаря автоматизированной подаче прутков и двухканальной обработке. Система Fanuc и прецизионные компоненты обеспечивают бесперебойную работу, а барфидер минимизирует время перенастройки, делая станок выгодным для серийного выпуска. Купить автомат BL CSL 265 Fanuc с барфидером стоит для тех, кто ценит сочетание высокой точности, автоматизации и экономии времени при производстве сложных деталей.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, барфидер, аксессуары, опции.
  • Документация: Руководство, схемы подключения.
  • Осмотр компонентов: Проверка шпинделей, подшипников, ШВП, направляющих, барфидера.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0.02 мм/м), выдерживает 2500 кг.
    • Габариты: 2380×1300×1770 мм + 1 м для барфидера.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндели (5,5 кВт/3,1 кВт).
  • Пневмосистема: 0,5–0,7 МПа (AIRTAC).
  • Инструменты: Грузоподъёмное оборудование (2500 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять станок (≤0.02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Пневмосистема: Подсоединить шланги AIRTAC.
  • Направляющая втулка: Установить вращающуюся втулку.
  • Барфидер: Установить и настроить для прутков Ø 2–26 мм.
  • Инструменты: Наружные (1×□16 мм + 5×□12 мм), радиальные (2×ER11 + 2×ER16), осевые (4×ER16, 4×ER16 + 1×Ø20).
  • Дополнительные системы:
    • Система охлаждения: насос (0,4 кВт), бак СОЖ.
    • Транспортер стружки, сбор масляного тумана (опция).

Комплектация

• Fanuc 0i-TF с цветным дисплеем.
• Сервоэлектрошпиндели с осью C.
• Чугунная станина Meehanite.
• Вращающаяся направляющая втулка.
• Автоматический барфидер (Ø 2–26 мм).

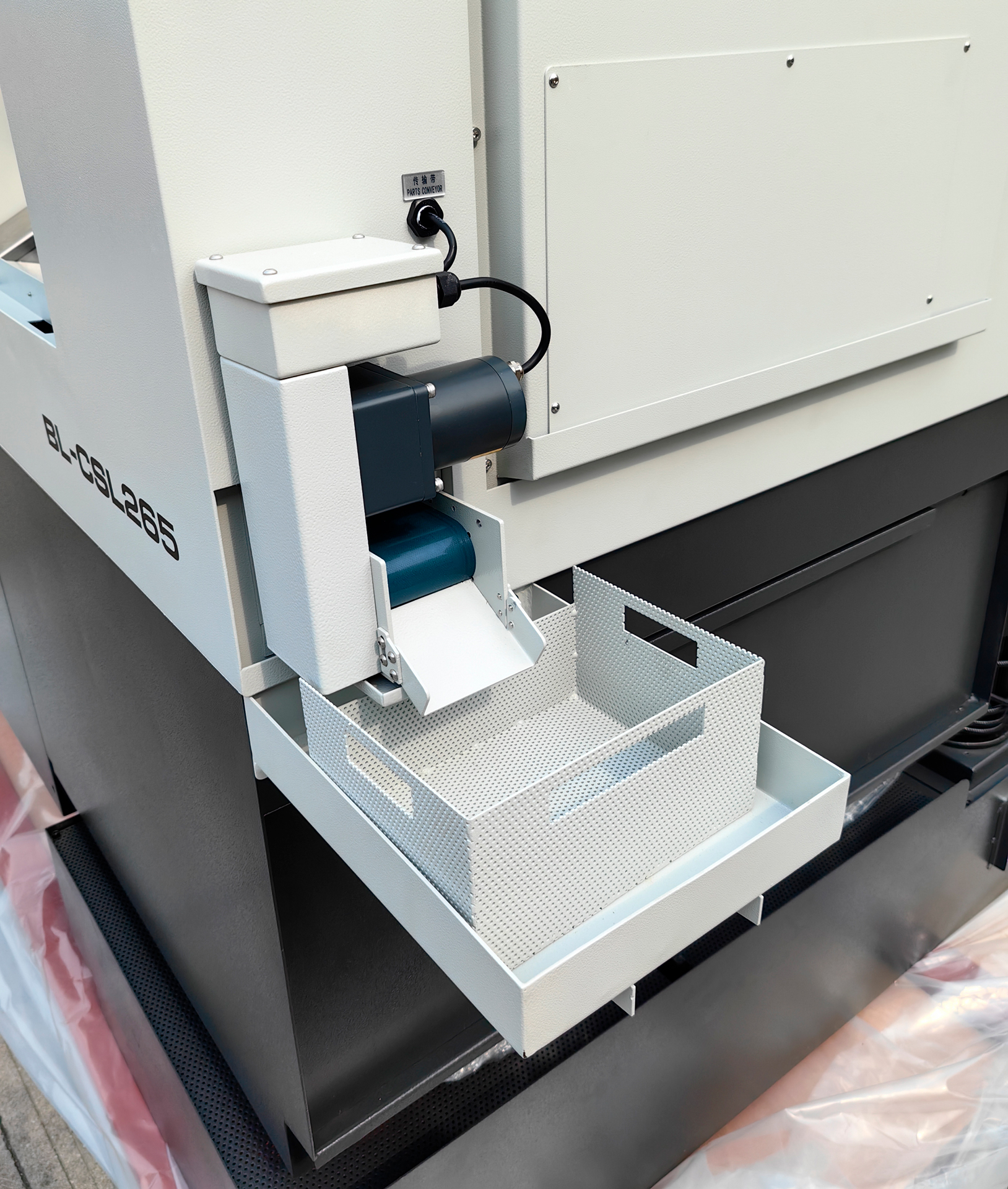

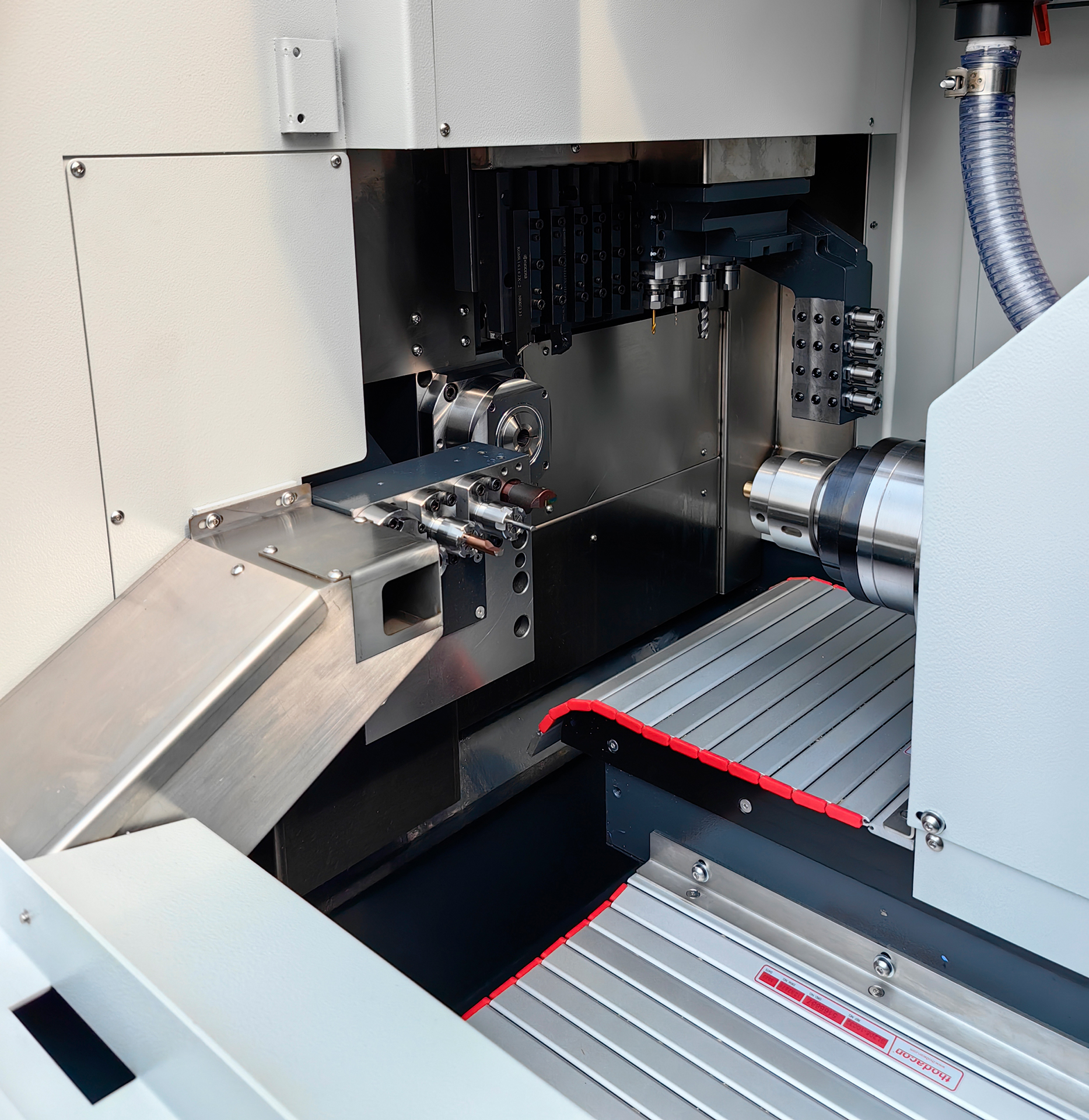

• Уловитель деталей и конвейерная лента.
• Инструменты: 1 × □16 мм + 5 × □12 мм, 4 × ER16 (осевые), 2 × ER11 + 2 × ER16 (радиальные).
• Система смазки HERG.
• Освещение и сигнальная лампа.
• Трансформатор 380 В.
• Документация и руководство.

Дополнительная комплектация

• СОЖ высокого давления.
• Сбор масляного тумана.
• Навесные приставки для сложных операций.
• Конвейер стружки.
• Осевой приводной инструмент для контршпинделя (2/3 × ER16).
