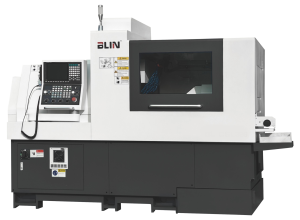

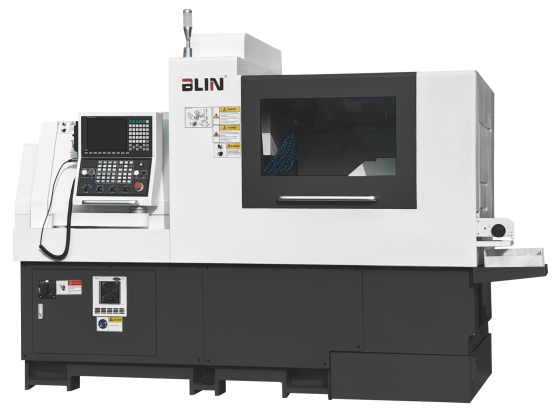

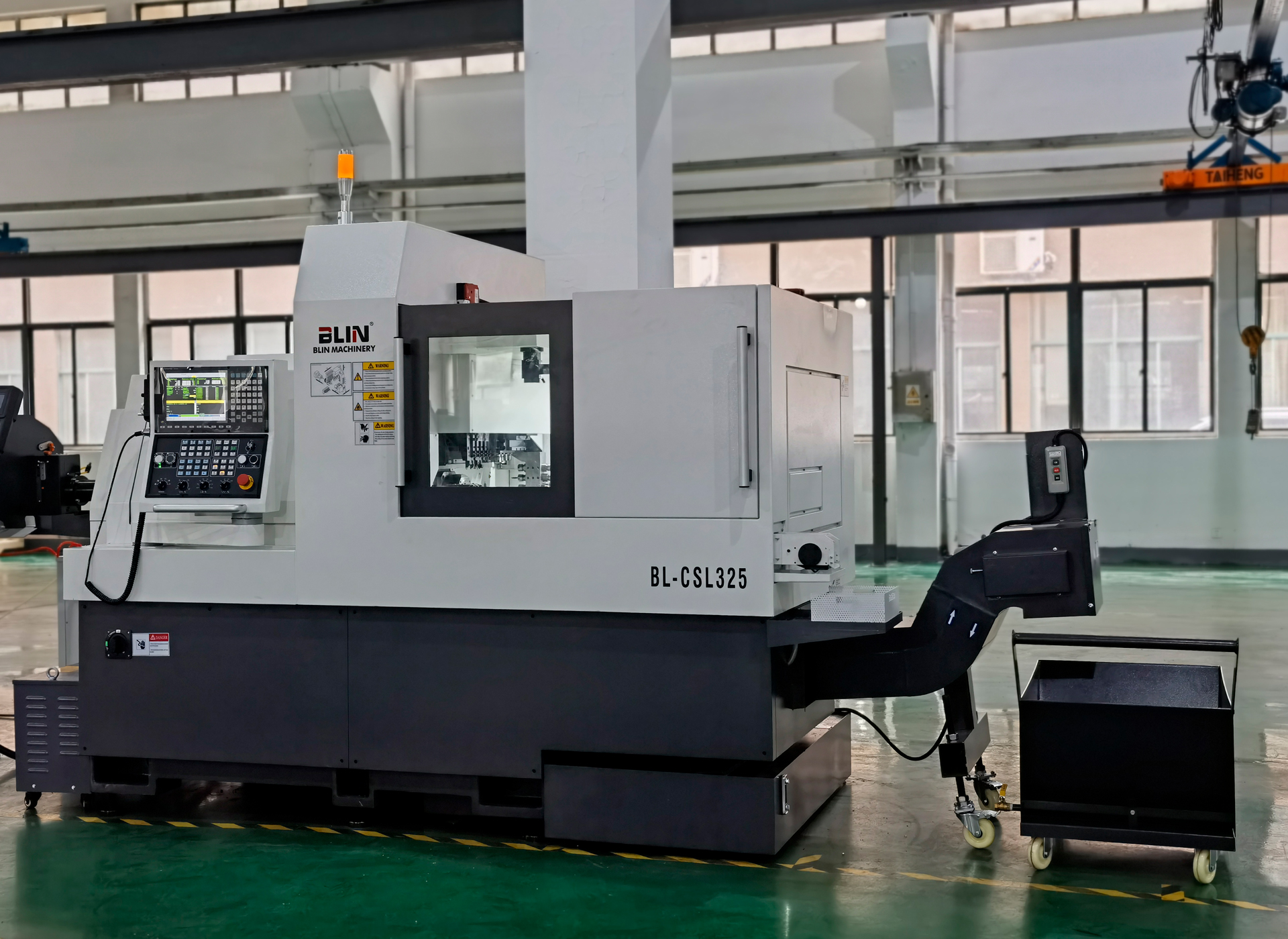

Автомат продольного точения BLIN MACHINERY BL CSL 325 Fanuc с барфидером

Автомат продольного точения BLIN MACHINERY BL CSL 325 Fanuc с барфидером — это передовой станок с ЧПУ, оснащённый двумя шпинделями, пятью осями и автоматическим барфидером для бесперебойной подачи пруткового материала. Разработан для обработки заготовок диаметром до 26 мм, он идеально подходит для высокоточной обработки деталей в автомобильной, медицинской и аэрокосмической отраслях. Двухканальная обработка деталей (обработка в один момент времени разных заготовок на разных шпинделях) сокращает цикл производства деталей, повышает производительность. Система управления Fanuc обеспечивает интуитивное программирование и надёжную работу, а барфидер минимизирует вмешательство оператора, оптимизируя серийное производство.

Назначение станка

• Высокоточная обработка прутков диаметром до 26 мм.
• Токарно-фрезерная обработка сложных деталей за одну установку.
• Автоматизированное производство с барфидером для серийных партий.
• Сверление, фрезерование и резьбонарезание в медицинской и прецизионной промышленности.

Преимущества использования

• Двухканальная обработка минимизирует время цикла, повышая эффективность.
• Барфидер обеспечивает непрерывную подачу материала, снижая простои.
• Система Fanuc гарантирует высокую надёжность и простоту управления.
• Прецизионные компоненты обеспечивают биение шпинделя ≤0,002 мм и повторяемость ≤0,003 мм.

Области применения

• Медицинские имплантаты и инструменты.
• Автомобильные компоненты высокой точности.
• Прецизионные валы, оси и фитинги.
• Электронные и микромеханические детали.

Технические характеристики

Основные элементы

Конструкция станины

• Чугунная станина Meehanite с высокой демпфирующей способностью.
• Цельнолитая конструкция с термообработкой для стабильности.
• Устойчивость к термическим и механическим деформациям.
• Низкий центр тяжести для повышения жёсткости.
• Прецизионные направляющие THK/PMI для точности.

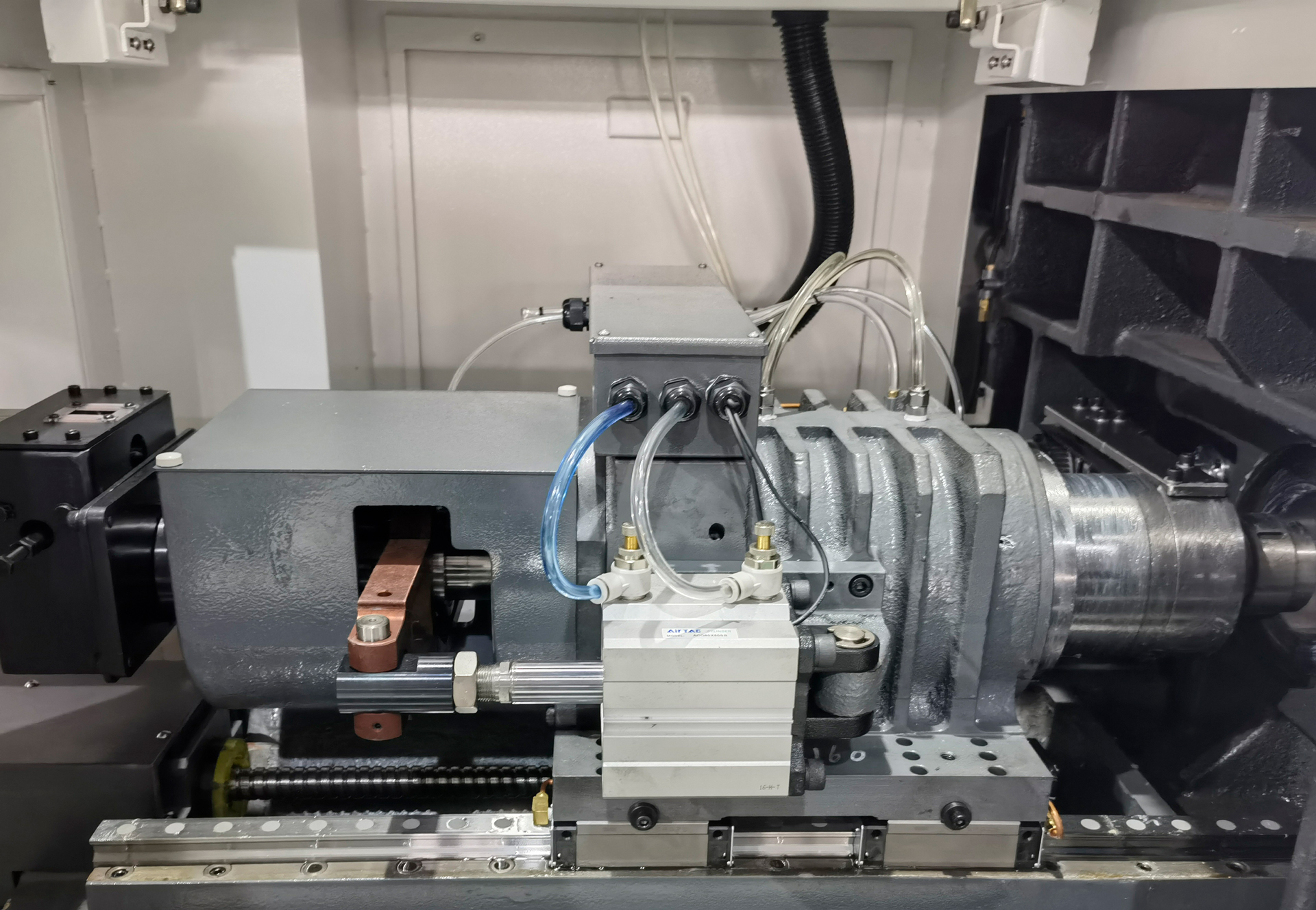

Шпиндель и направляющая втулка

• Сервоприводные электрошпиндели с подшипниками NSK/NTN класса P4, биение ≤0,002 мм.
• Вращающаяся втулка для обработки прутков до 26 мм.
• Ось C с индексацией 0,001° для точного позиционирования.
• Электромагнитный тормоз для надёжной фиксации шпинделя.

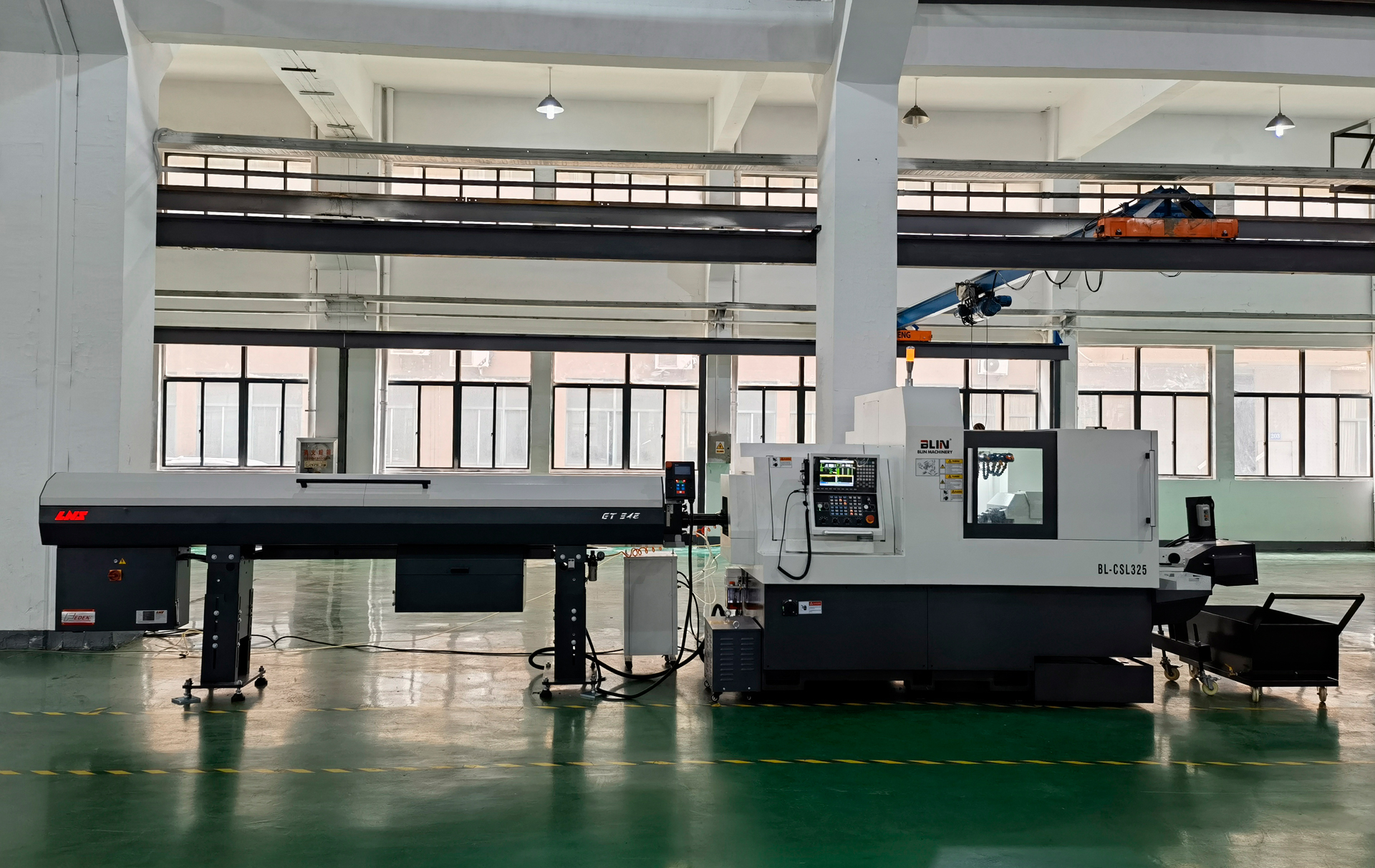

Барфидер

• Автоматический барфидер для прутков Ø 2–26 мм.
• Обеспечивает непрерывную подачу материала без остановок.
• Минимизирует вмешательство оператора, повышая производительность.
• Подходит для серийного производства деталей.

Перемещение по осям

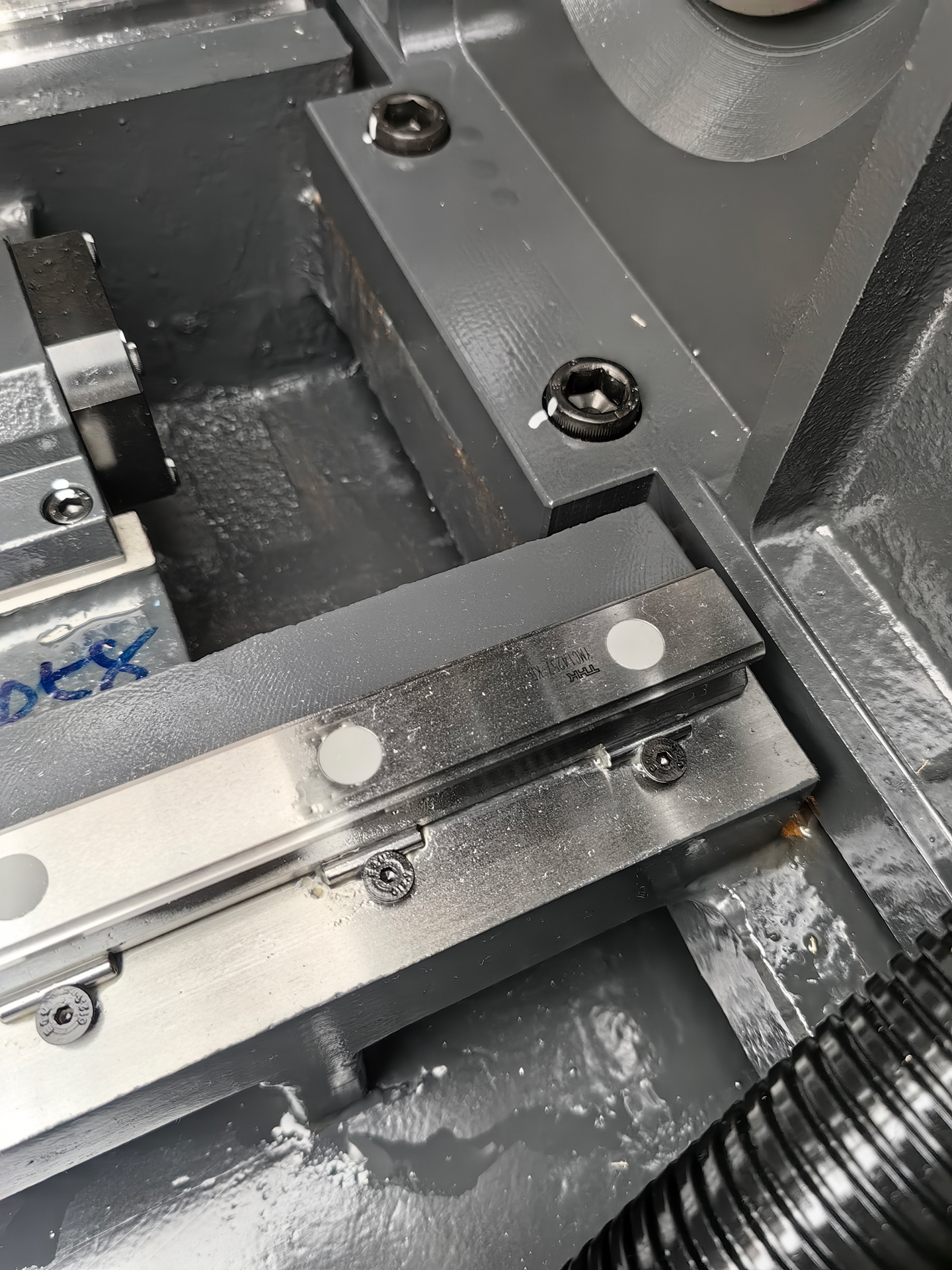

• Линейные направляющие THK/PMI для высокой точности перемещений.
• Шарико-винтовые пары THK/PMI с повторяемостью ≤0,003 мм.
• Быстрые перемещения: 20/24/24/24/24 м/мин.
• Сервоприводы Fanuc для плавной и точной работы.
• Герметичные кожухи для защиты от стружки и загрязнений.

Система ЧПУ и управления

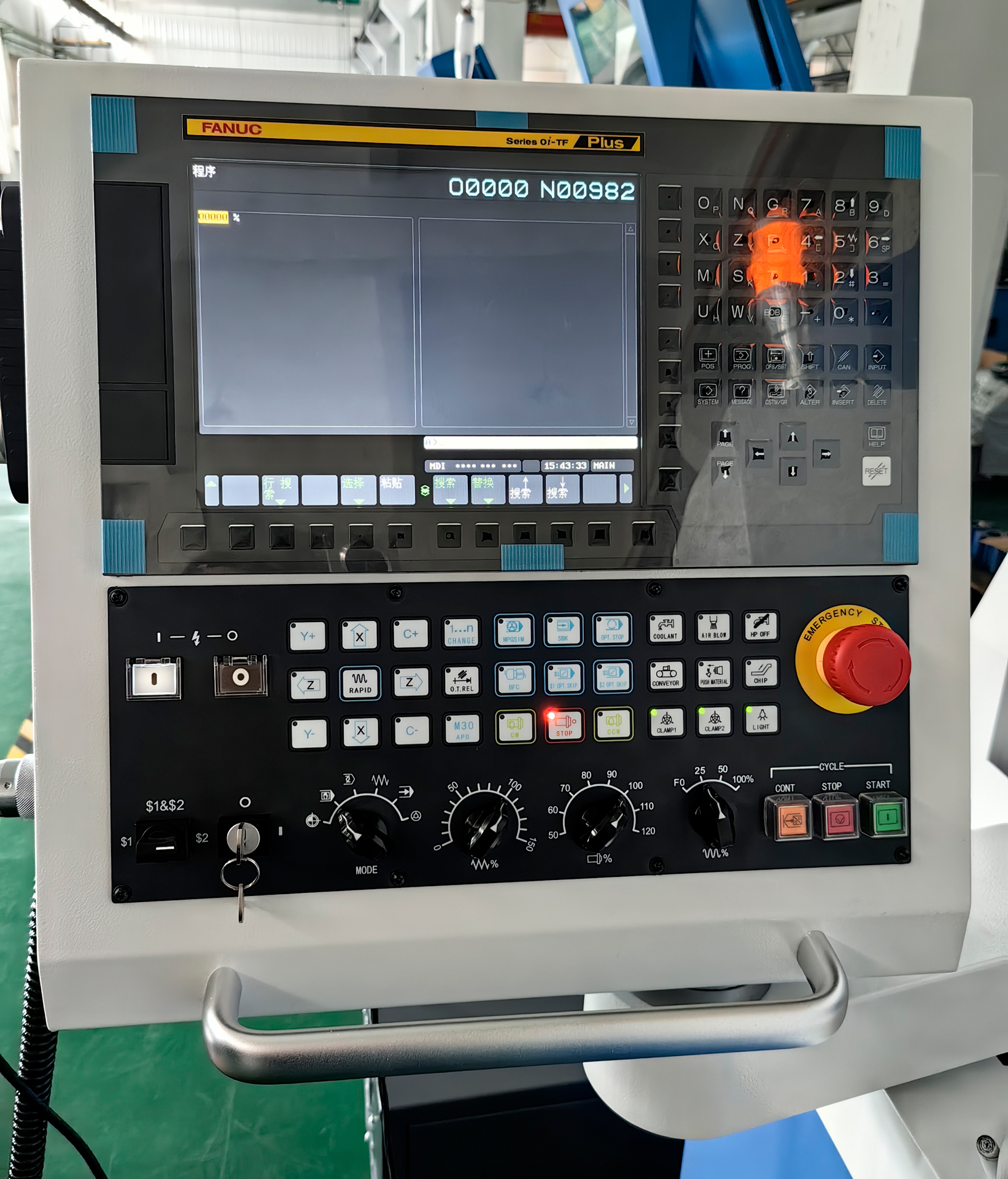

• Fanuc 0i-TF с цветным дисплеем и интуитивным интерфейсом.
• Поддержка G-кодов, интерфейсы RS232, LAN, USB.
• Интеграция с CAD/CAM-системами для гибкого программирования.
• Ручной пульт управления для удобной настройки.
• Система самодиагностики для предотвращения ошибок.

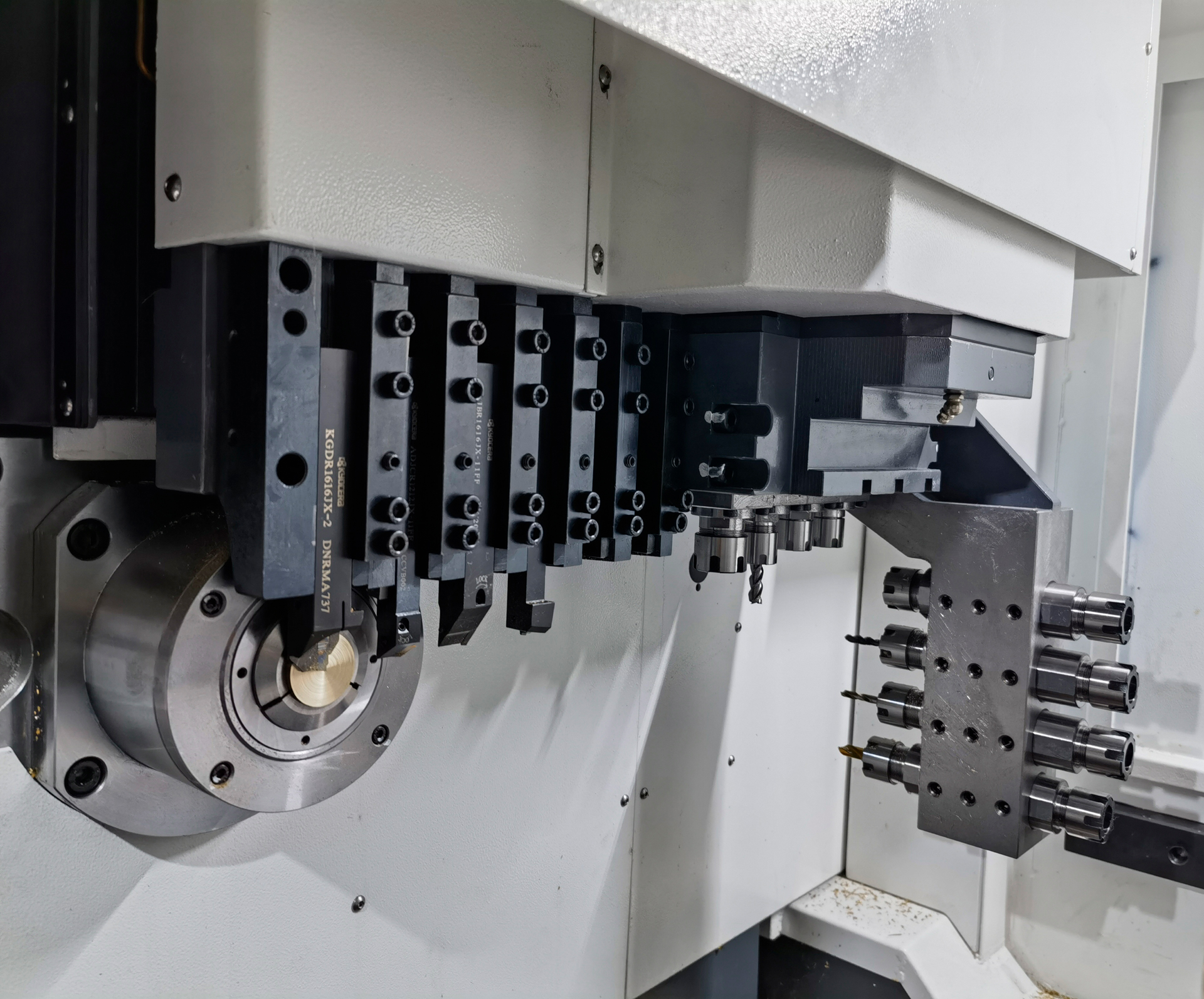

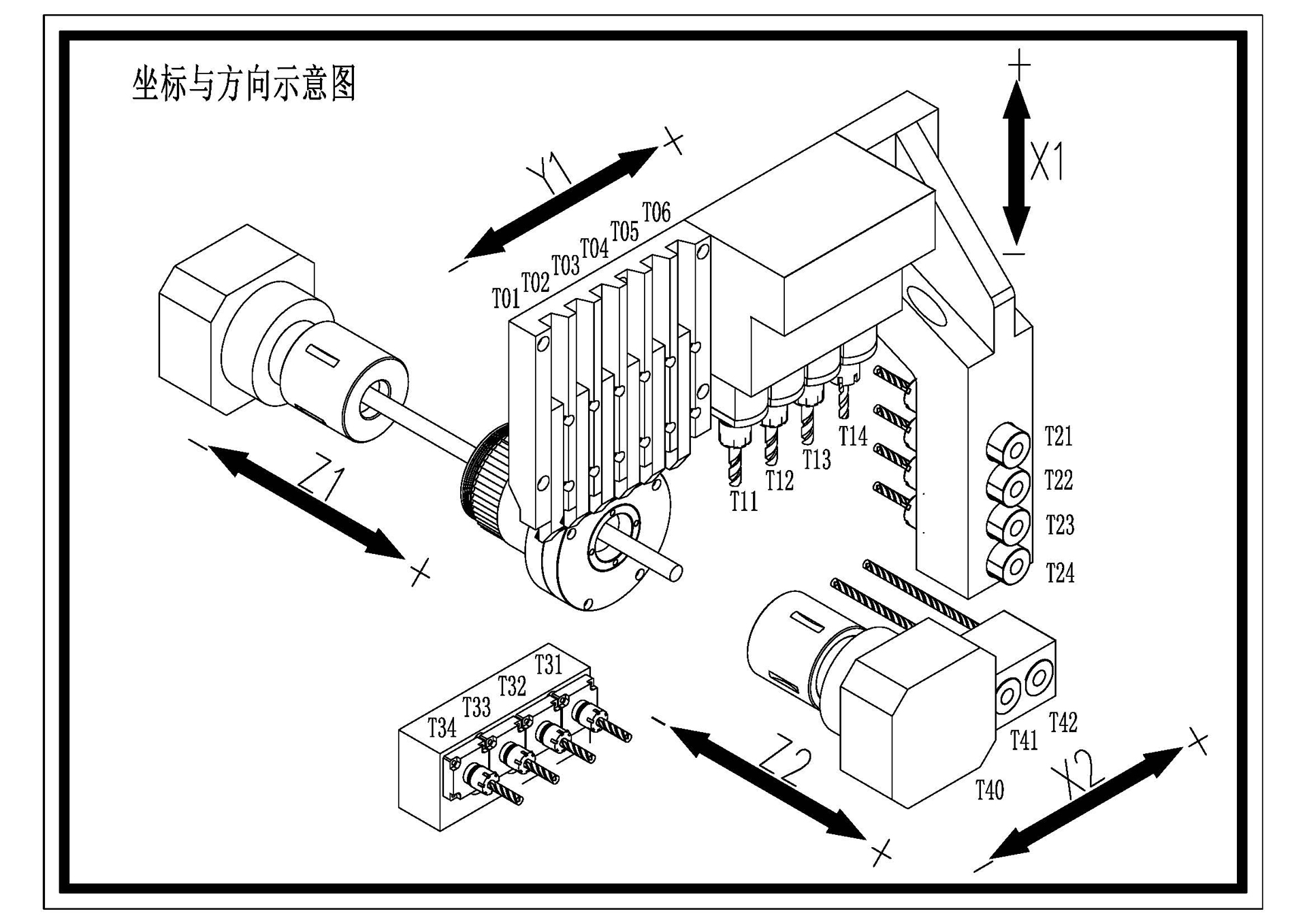

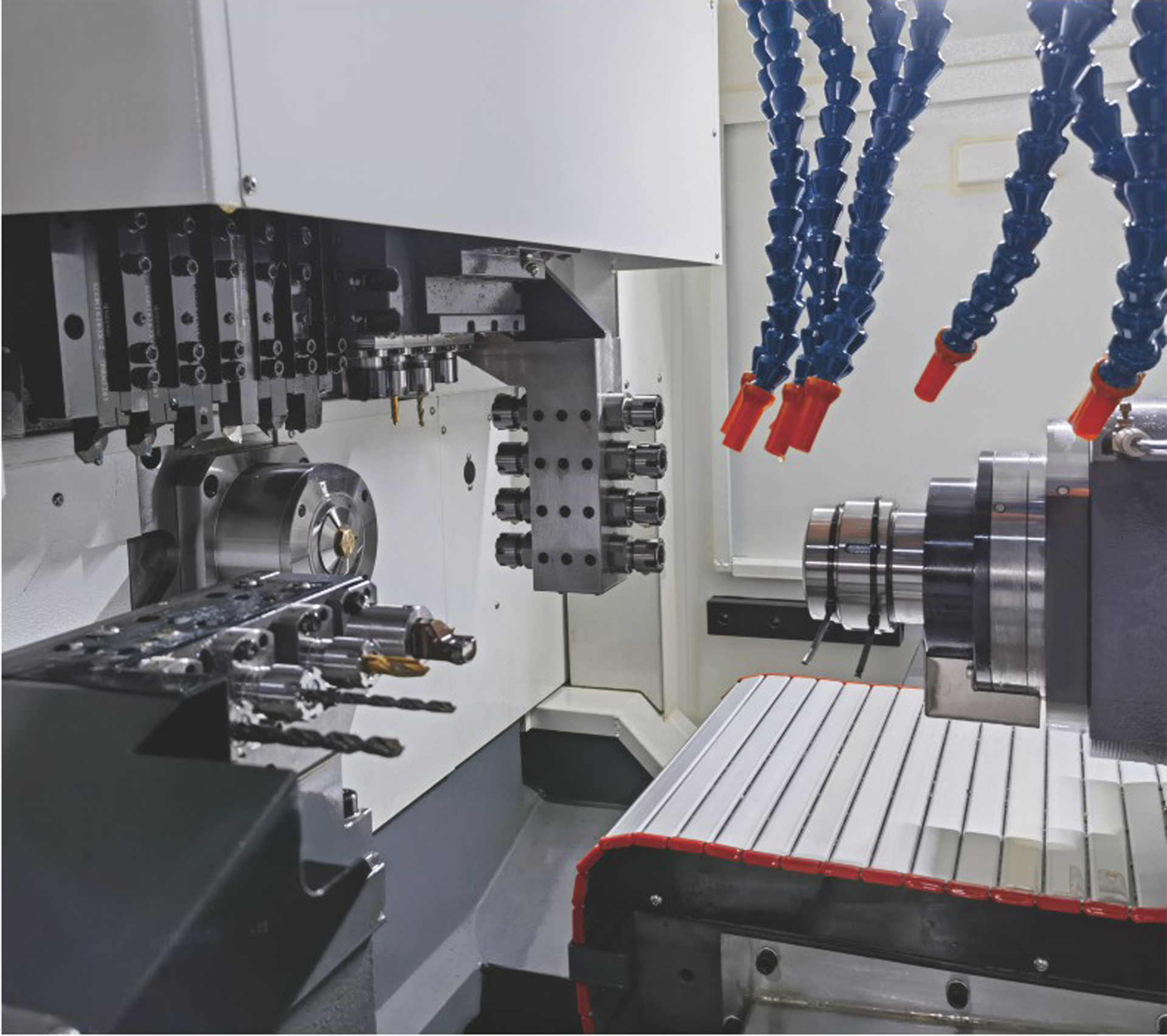

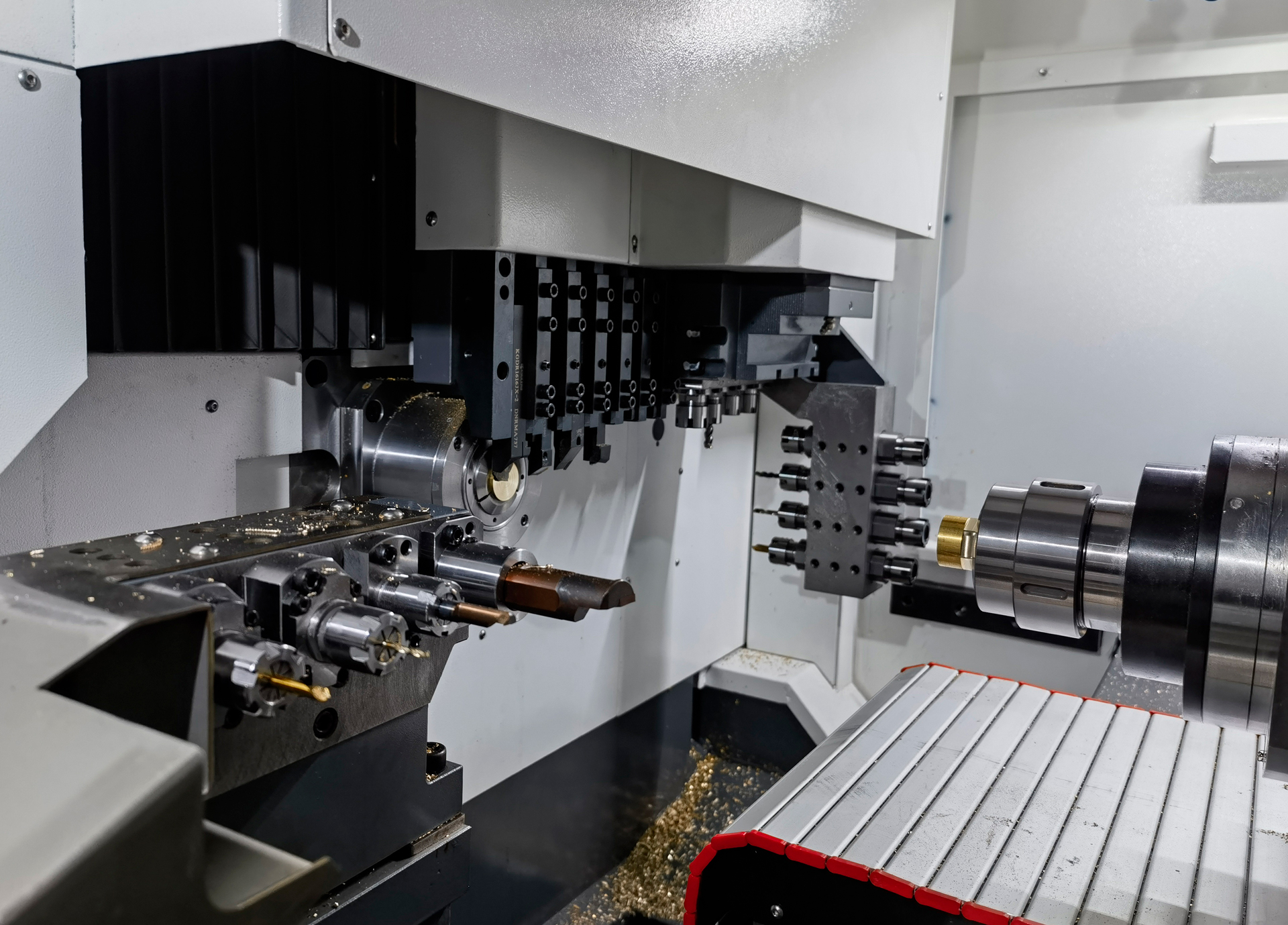

Инструментальная оснастка

• Токарный инструмент: 1 × □16 мм + 5 × □12 мм.
• Осевой инструмент (главный шпиндель): 4 × ER16.
• Радиальный приводной инструмент: 2 × ER11 + 2 × ER16, 6000 об/мин, 1 кВт.

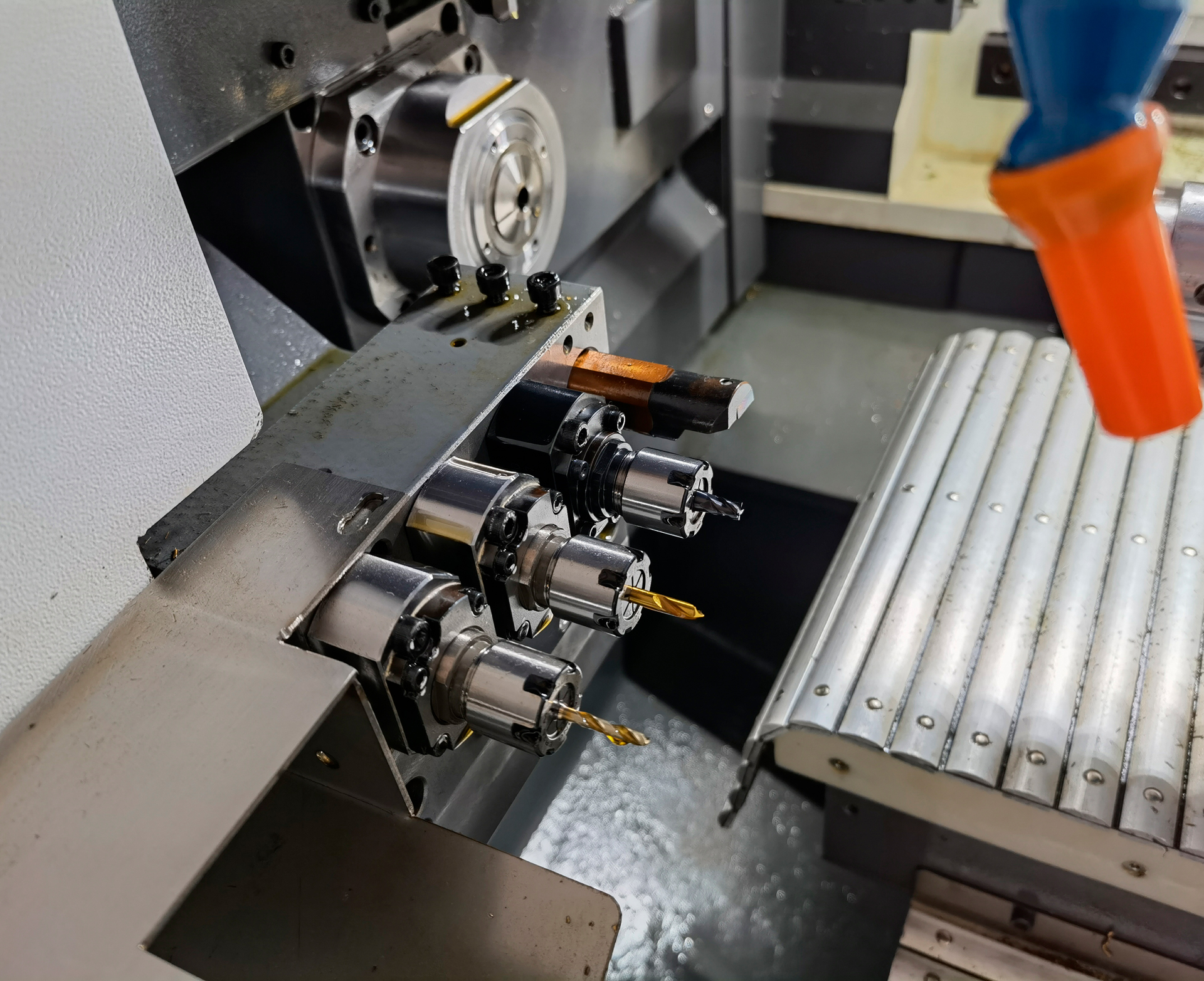

• Осевой инструмент (контршпиндель): 4 × ER16 + 1 × Ø20.

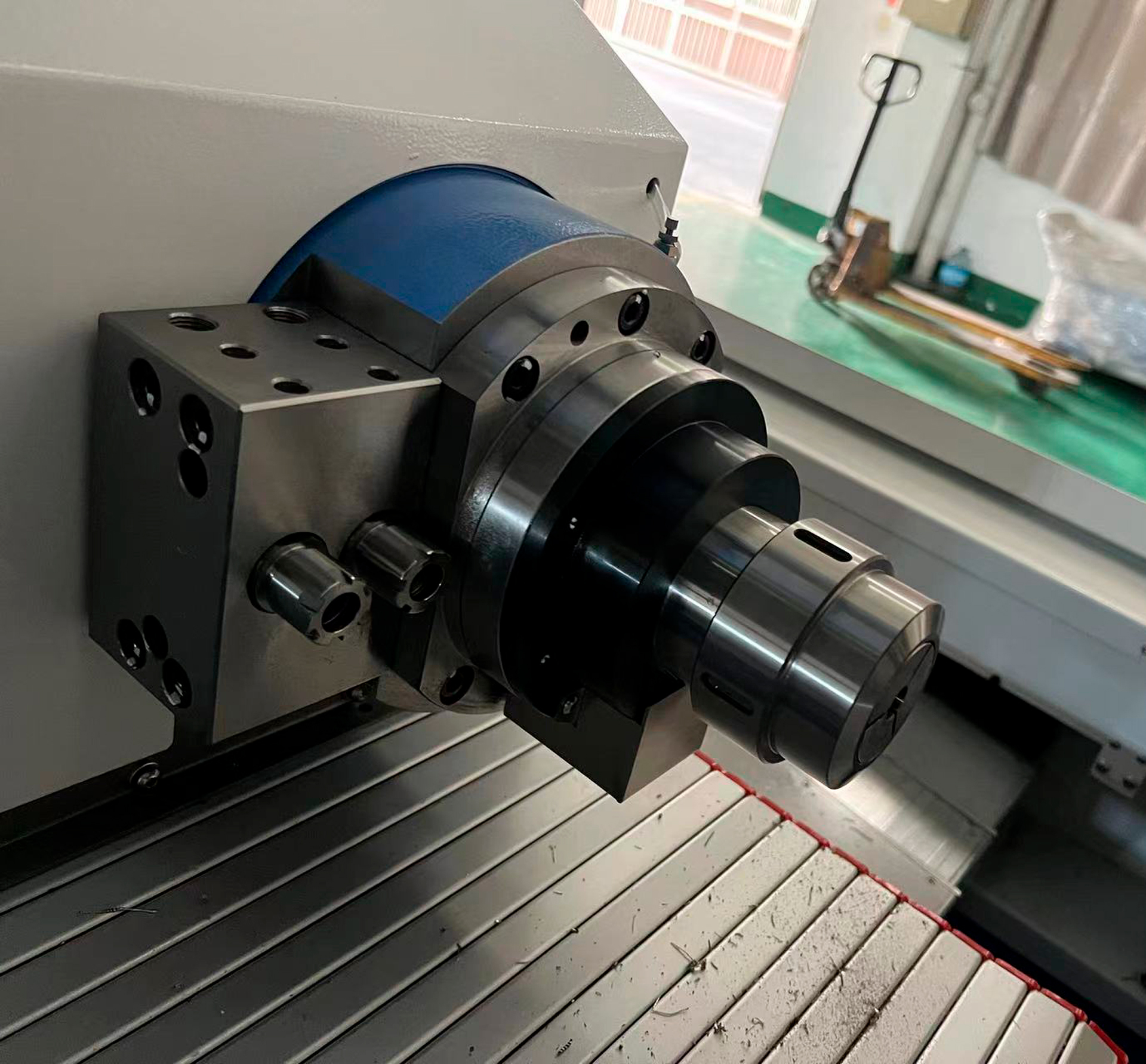

• Осевой приводной инструмент (контршпиндель): 2/3 × ER16 (опция, 6000 об/мин, 0,75 кВт).

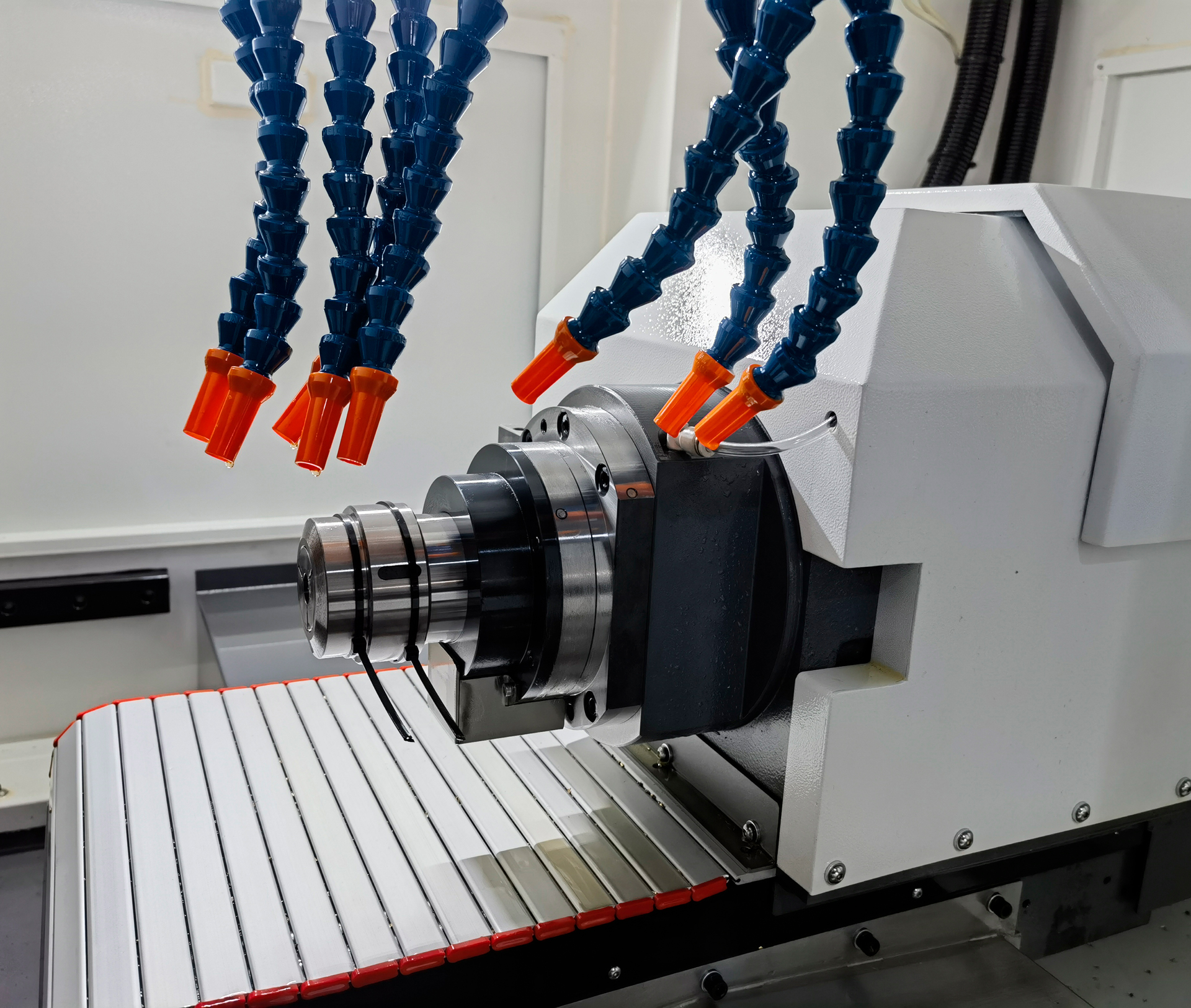

Система подачи СОЖ

• Насос мощностью 0,4 кВт с регулируемыми соплами.
• Бак СОЖ с системой фильтрации для чистоты жидкости.
• Эффективное охлаждение инструмента и заготовки.

Централизованная система смазки

• Автоматическая система смазки HERG.
• Смазка ШВП, направляющих и подшипников для долговечности.
• Датчик уровня смазки для контроля состояния.
• Точная дозировка для минимизации износа.

Экономическая эффективность

Автомат продольного точения BLIN MACHINERY BL CSL 325 Fanuc с барфидером, цена на который в Интервесп - средняя по рынку, повышает рентабельность производства благодаря автоматизации подачи прутков и двухканальной обработке. Система Fanuc и высокоточные компоненты обеспечивают стабильную работу, а барфидер сокращает время на перенастройку, делая станок экономически выгодным для серийного выпуска деталей. Также стоит купить автомат BL CSL 325 Fanuc с барфидером еще и потому, что этот станок сочетает автоматизацию, точность и надёжность, обеспечивая эффективное производство сложных деталей с минимальными затратами времени.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, барфидер, аксессуары, опции.
  • Документация: Руководство, схемы подключения.
  • Осмотр компонентов: Проверка шпинделей, подшипников, ШВП, направляющих, барфидера.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0.02 мм/м), выдерживает 2500 кг.
    • Габариты: 2380×1300×1770 мм + 1 м для барфидера.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндели (5,5 кВт/3,1 кВт).
  • Пневмосистема: 0,5–0,7 МПа (AIRTAC).
  • Инструменты: Грузоподъёмное оборудование (2500 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять станок (≤0.02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Пневмосистема: Подсоединить шланги AIRTAC.
  • Направляющая втулка: Установить вращающуюся втулку.
  • Барфидер: Установить и настроить для прутков Ø 2–26 мм.
  • Инструменты: Наружные (1×□16 мм + 5×□12 мм), радиальные (2×ER11 + 2×ER16), осевые (4×ER16, 4×ER16 + 1×Ø20).
  • Дополнительные системы:
    • Система охлаждения: насос (0,4 кВт), бак СОЖ.
    • Транспортер стружки, сбор масляного тумана (опция).

Комплектация

• Fanuc 0i-TF с цветным дисплеем.
• Сервоэлектрошпиндели с осью C.
• Чугунная станина Meehanite.
• Вращающаяся направляющая втулка.
• Автоматический барфидер (Ø 2–26 мм).

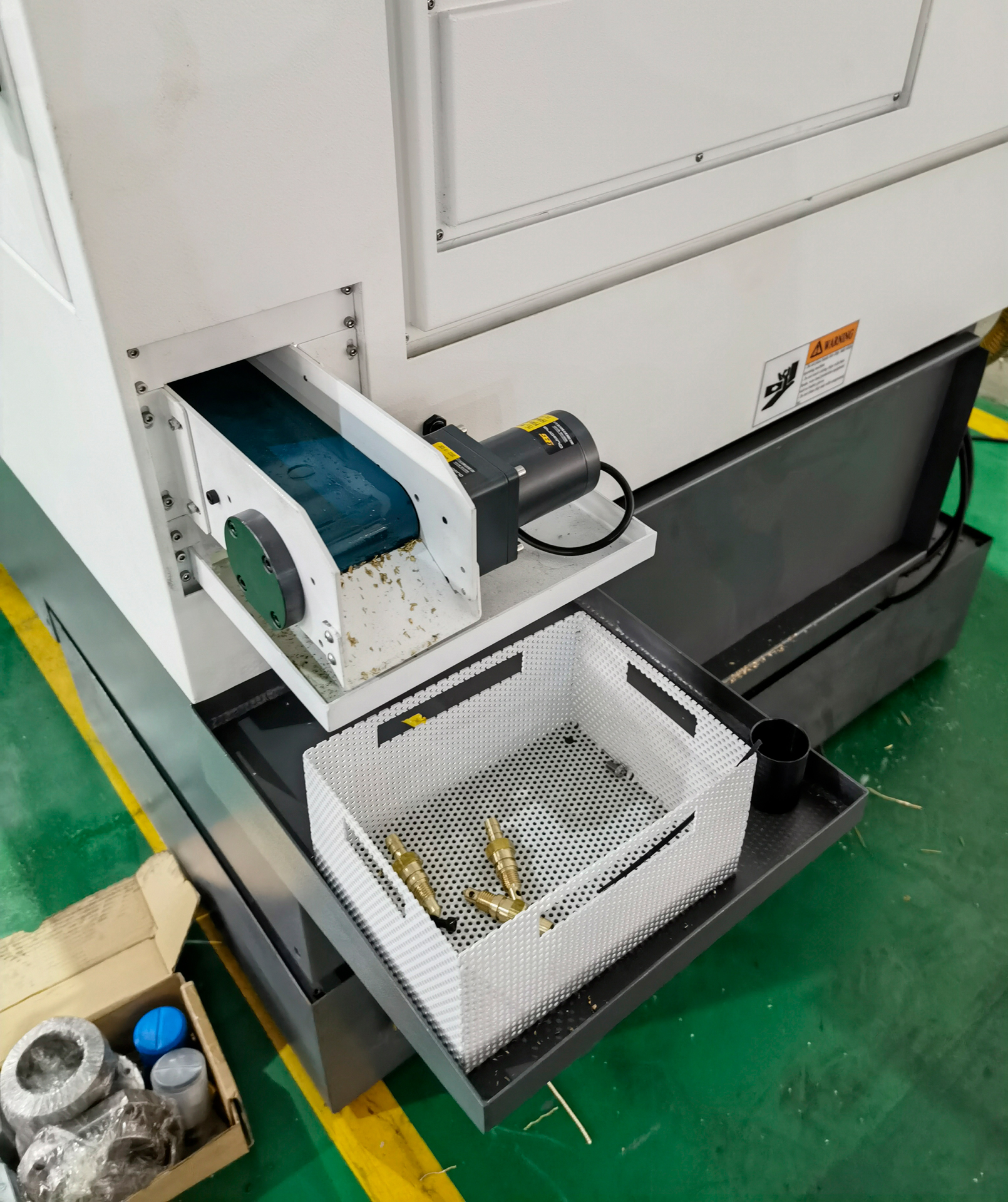

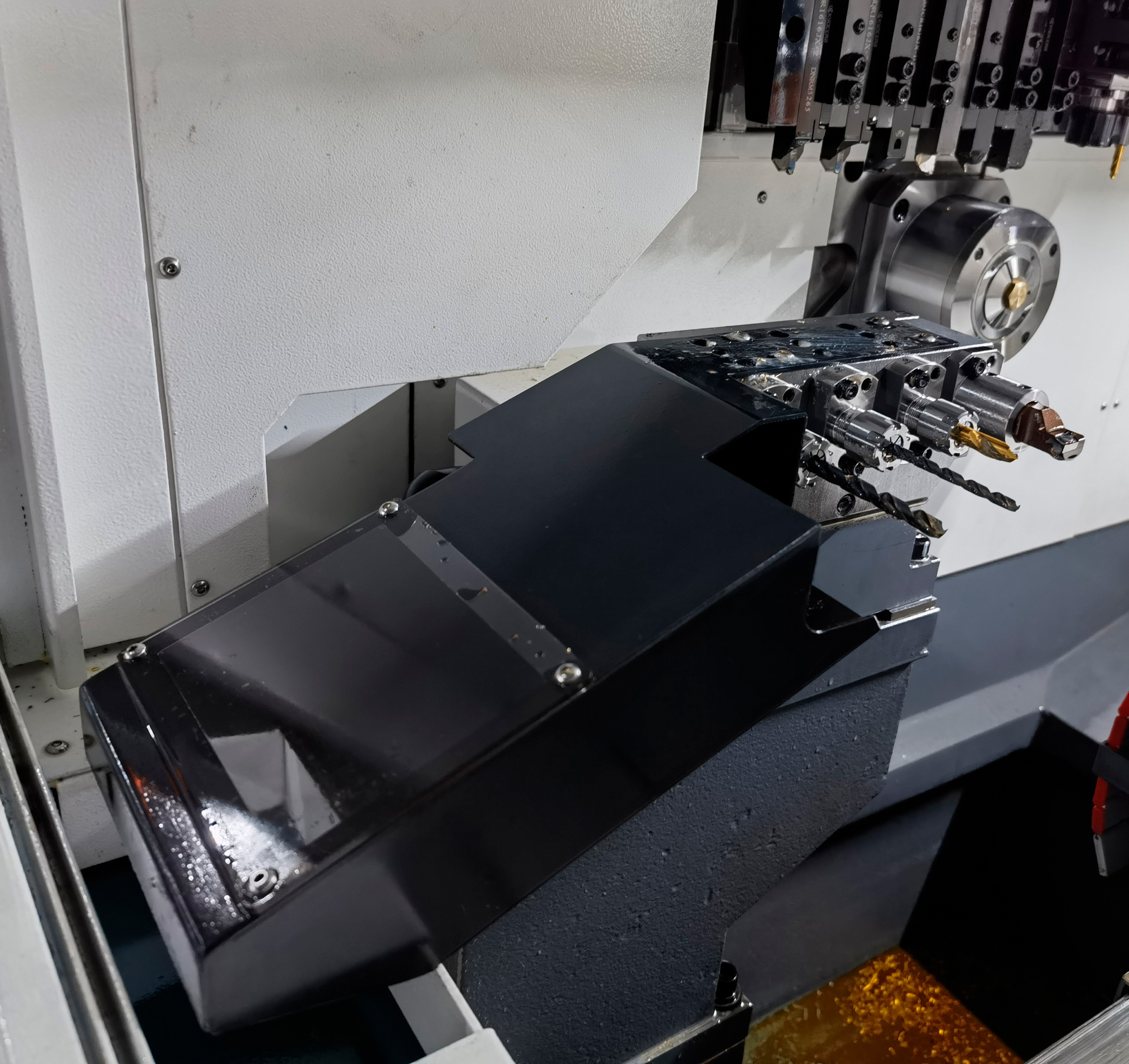

• Уловитель деталей и конвейерная лента.
• Инструменты: 1 × □16 мм + 5 × □12 мм, 4 × ER16 (осевые), 2 × ER11 + 2 × ER16 (радиальные).
• Система смазки HERG.
• Освещение и сигнальная лампа.
• Трансформатор 380 В.
• Документация и руководство.

Дополнительная комплектация

• СОЖ высокого давления.
• Сбор масляного тумана.
• Навесные приставки для сложных операций.

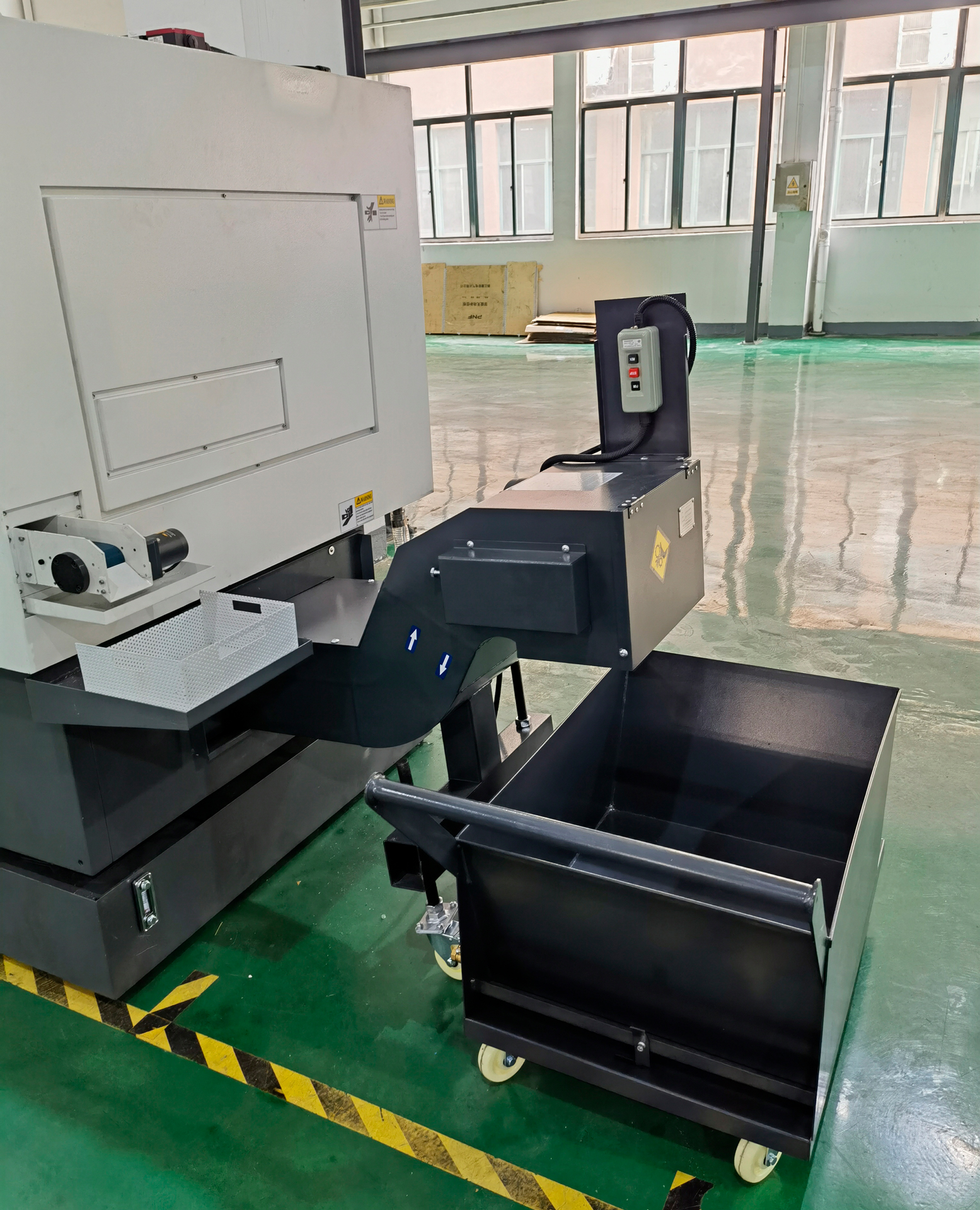

• Конвейер стружки.
• Осевой приводной инструмент для контршпинделя (2/3 × ER16).
