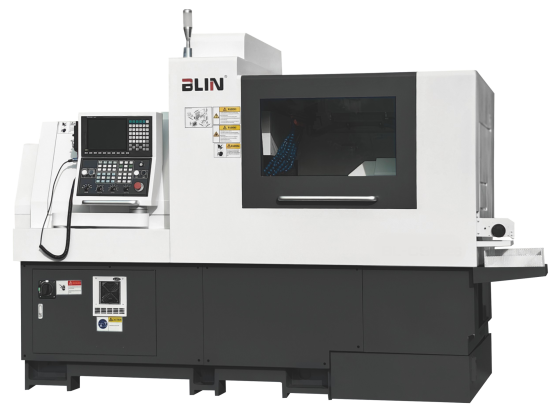

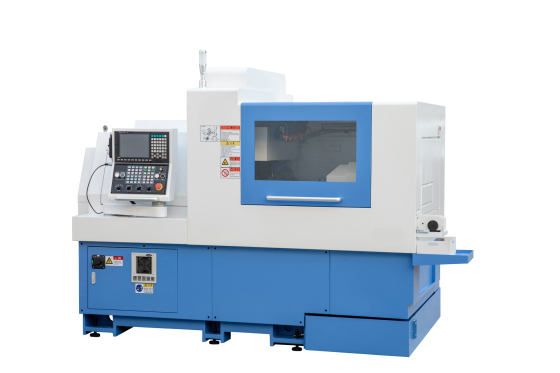

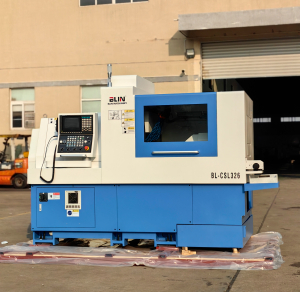

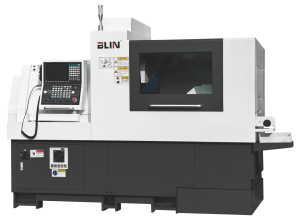

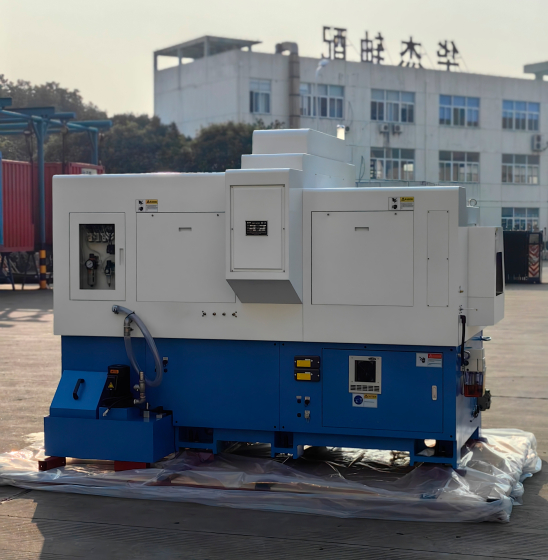

Автомат продольного точения BLIN MACHINERY BL CSL 326 Syntec с барфидером

Автомат продольного точения BLIN MACHINERY BL CSL 326 Syntec с барфидером — это передовой станок с ЧПУ, оснащённый двумя шпинделями и шестью осями, предназначенный для обработки прутков диаметром до 32 мм (опционально до 35 мм). Внедрение японских технологий и использование компонентов NSK, THK и SYNTEC обеспечивает высокую точность и долговечность. Двухканальная обработка деталей (одновременная работа главного и контршпинделя) ускоряет производственный цикл. Автоматический барфидер минимизирует вмешательство оператора, делая станок оптимальным для серийного производства сложных деталей в автомобильной, медицинской и инструментальной промышленности.

Назначение станка

• Точная обработка прутков диаметром до 32 мм (опционально 35 мм).
• Комбинированная токарно-фрезерная обработка в одном установе.
• Автоматизированное производство с барфидером для серийных партий.
• Сверление, фрезерование и резьбонарезание сложных деталей.

Преимущества использования

• Двухканальная обработка сокращает время обработки.
• Барфидер обеспечивает бесперебойную подачу материала.
• SYNTEC 22TB/220TB ЧПУ упрощает программирование и повышает стабильность.
• Высокая точность: биение шпинделя ≤0,002 мм, повторяемость ≤0,003 мм.

Области применения

• Автомобильные валы и соединительные элементы.
• Медицинские инструменты и имплантаты.
• Инструментальные компоненты с высокой точностью.
• Аэрокосмические детали с жёсткими допусками.

BL CSL 326 Syntec с барфидером сочетает автоматизацию и прецизионность, обеспечивая высокую производительность при изготовлении сложных деталей.

Технические характеристики

Основные элементы

Конструкция станины

• Чугунная станина Meehanite с высокой жёсткостью и демпфированием.
• Цельнолитая конструкция с термообработкой для стабильности.
• Устойчивость к термическим и механическим нагрузкам.
• Оптимизированная геометрия для повышения устойчивости.
• Линейные направляющие THK/PMI для точного перемещения.

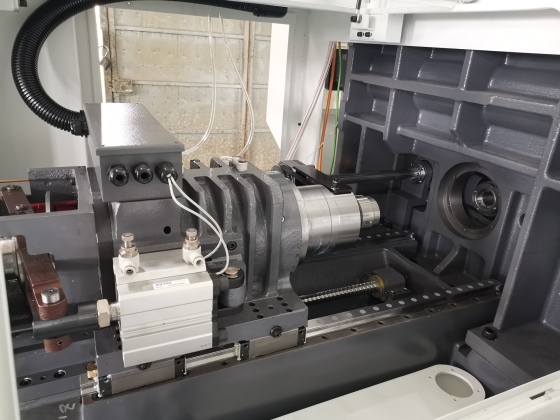

Шпиндель и направляющая втулка

• Сервоприводные электрошпиндели с подшипниками NSK/NTN класса P4, биение ≤0,002 мм.
• Вращающаяся втулка для прутков до 32 мм (опционально 35 мм).
• CS ось с индексацией 0,001° для прецизионной обработки.
• Электромагнитный и механический тормоз главного шпинделя.

Барфидер

• Автоматический барфидер для прутков Ø 3–32 мм.
• Обеспечивает непрерывную подачу материала для серийного производства.
• Снижает вмешательство оператора, повышая эффективность.
• Интеграция с SYNTEC для точного управления.

Перемещение по осям

• Линейные направляющие THK/PMI для плавного движения.
• Шарико-винтовые пары THK/PMI с повторяемостью ≤0,003 мм.
• Быстрые перемещения: 24/30/30/30/24/30 м/мин.

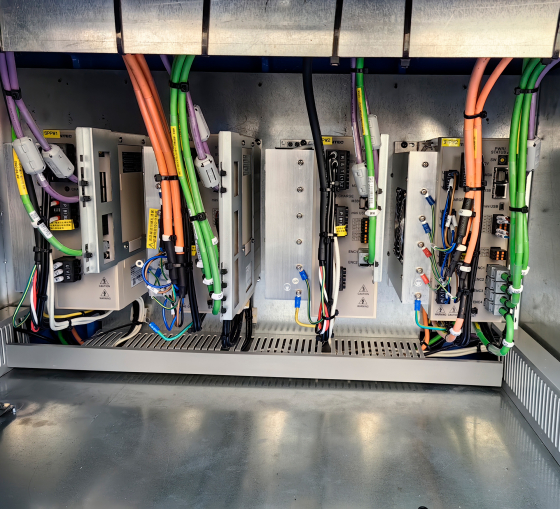

• Сервоприводы SYNTEC для высокой динамики.
• Защитные кожухи от стружки и загрязнений.

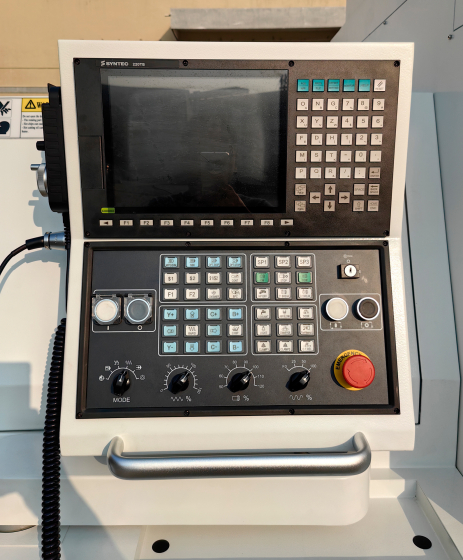

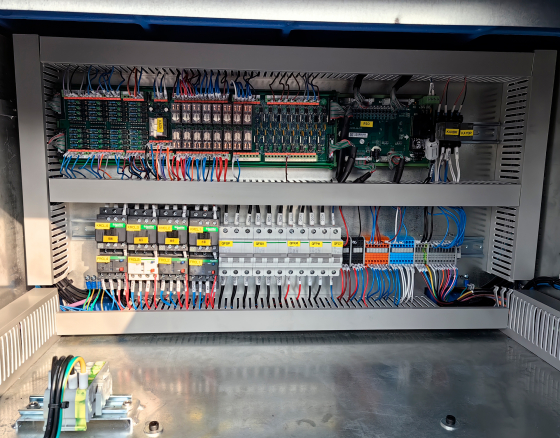

Система ЧПУ и управления

• SYNTEC 22TB/220TB с цветным дисплеем и удобным интерфейсом.
• Поддержка G-кодов, интерфейсы RS232, LAN, USB.
• Совместимость с CAD/CAM для сложных программ.
• Ручной пульт для быстрой настройки.
• Система самодиагностики для предотвращения сбоев.

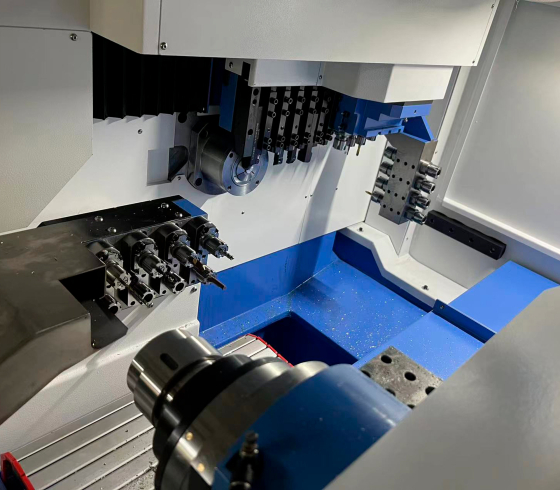

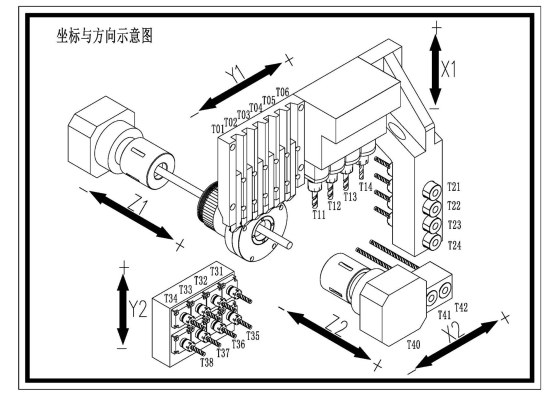

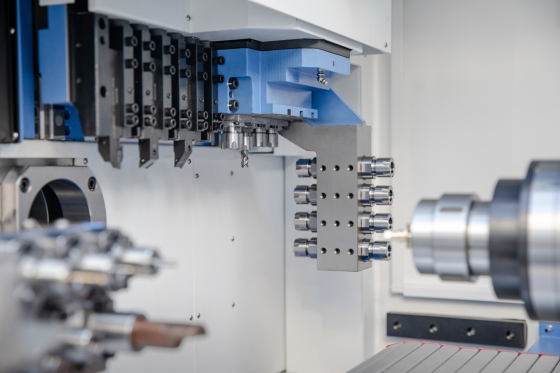

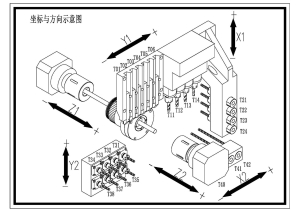

Инструментальная оснастка

• Токарный инструмент: 6 × □16 мм (для Ø 35 мм: 5 × □16 мм).
• Осевой стационарный инструмент (главный шпиндель): 4 × ER20.
• Радиальный приводной инструмент (главный шпиндель): 5 × ER20, 6 000 об/мин, 1 кВт.

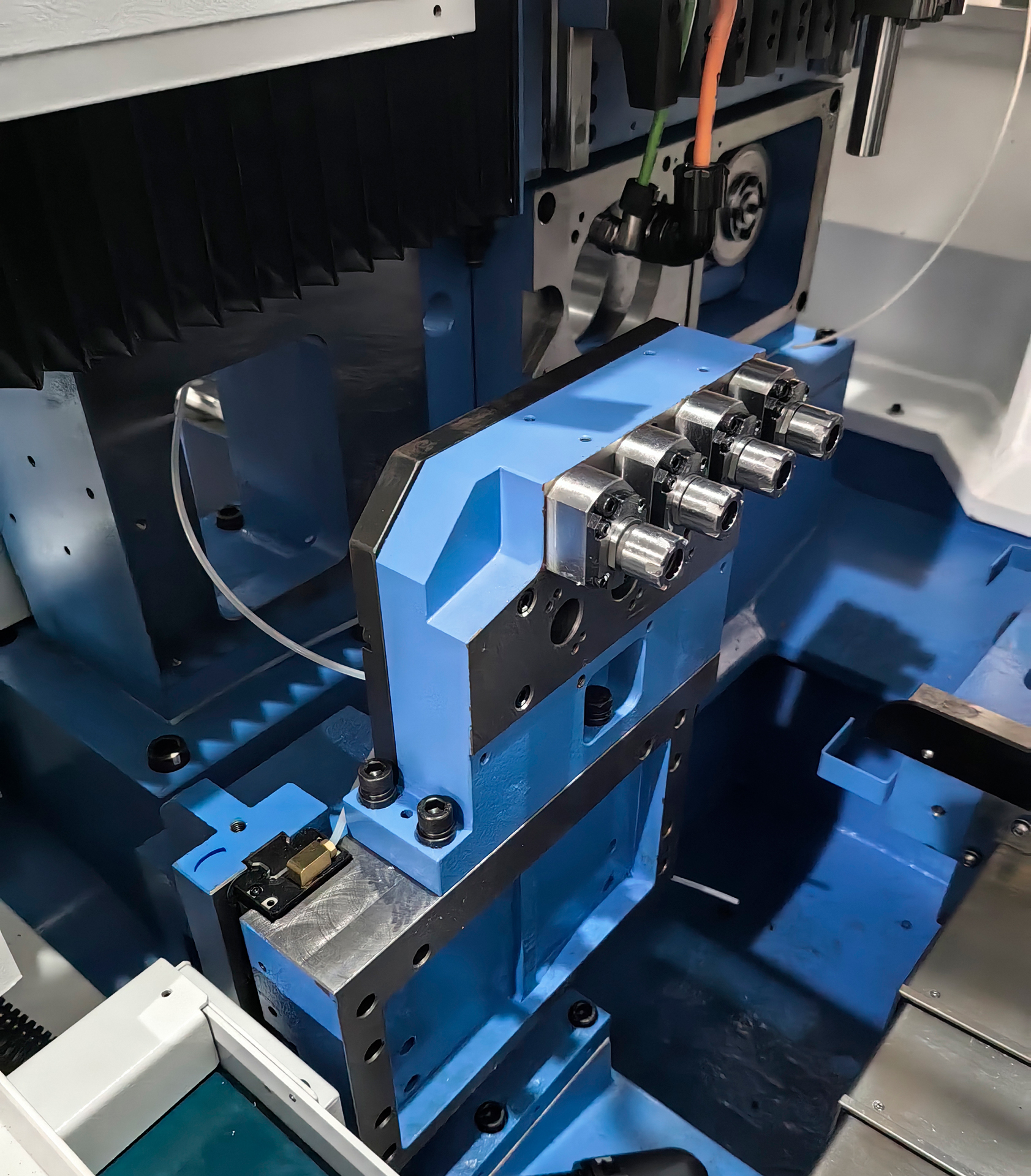

• Осевой стационарный инструмент (контршпиндель): 4 × ER16.
• Осевой приводной инструмент (контршпиндель): 4 × ER16, 6 000 об/мин, 1 кВт.
• Держатель для глубокого сверления: 2 × ER16.

Система подачи СОЖ

• Насос мощностью 0,4 кВт с регулируемыми соплами.
• Бак СОЖ с фильтрацией для чистоты жидкости.
• Эффективное охлаждение зоны обработки.

Централизованная система смазки

• Автоматическая система HERG для смазки.
• Смазка ШВП, направляющих и подшипников.
• Контроль уровня смазки для надёжности.
• Минимизация износа узлов.

Экономическая эффективность

Автомат продольного точения BLIN MACHINERY BL CSL 326 Syntec с барфидером повышает рентабельность производства за счёт двухканальной обработки и автоматизированной подачи прутков. Система SYNTEC и высокоточные компоненты обеспечивают стабильную работу, а барфидер минимизирует время перенастройки. Купить этот станок — значит обеспечить высокую производительность при изготовлении сложных деталей с минимальными затратами времени.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, барфидер, аксессуары, опции.
  • Документация: Руководство, схемы подключения.
  • Осмотр компонентов: Проверка шпинделей, подшипников, ШВП, направляющих, барфидера.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), выдерживает 3 800 кг.
    • Габариты: 2 960×1 660×1 920 мм + 1 м для барфидера.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндели (6,3 кВт/2,2–3,7 кВт).
  • Пневмосистема: 0,5–0,7 МПа (AIRTAC).
  • Инструменты: Грузоподъёмное оборудование (3 800 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять станок (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Пневмосистема: Подсоединить шланги AIRTAC.
  • Направляющая втулка: Установить вращающуюся втулку.
  • Барфидер: Установить и настроить для прутков Ø 3–32 мм.
  • Инструменты: Наружные (6×□16 мм или 5×□16 мм), радиальные (5×ER20), осевые (4×ER20, 4×ER16), глубокое сверление (2×ER16).
  • Дополнительные системы:
    • Система охлаждения: насос (0,4 кВт), бак СОЖ.
    • Транспортер стружки, сбор масляного тумана (опция).

Комплектация

• SYNTEC 22TB/220TB с цветным дисплеем.
• Сервоприводные электрошпиндели (главный и контршпиндель) с CS осью.
• Чугунная станина Meehanite.
• Вращающаяся направляющая втулка.
• Автоматический барфидер (Ø 3–32 мм).

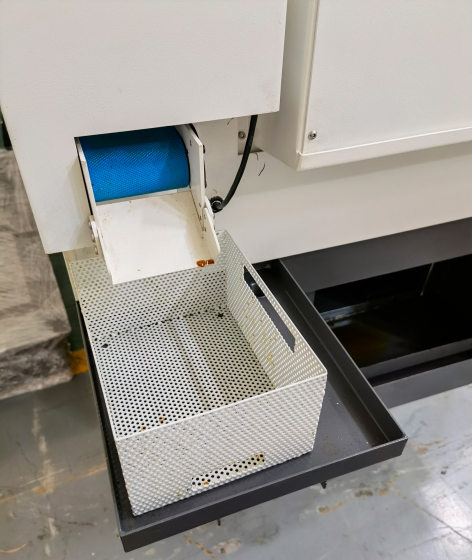

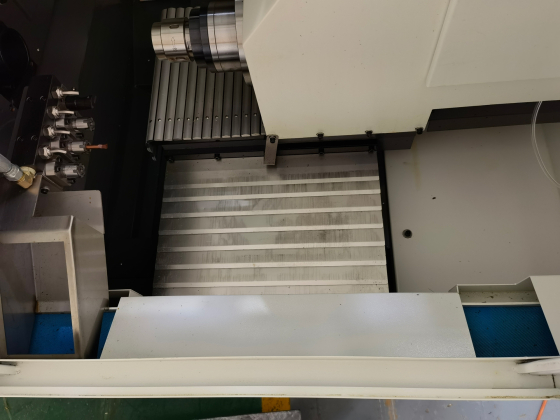

• Уловитель деталей и конвейерная лента.
• Инструменты: 6 × □16 мм (или 5 × □16 мм), 4 × ER20 (осевые, главный шпиндель), 5 × ER20 (радиальные, главный шпиндель), 4 × ER16 (осевые, контршпиндель), 2 × ER16 (глубокое сверление).
• Система смазки HERG.
• Освещение и сигнальная лампа.
• Трансформатор 380 В.
• Документация и руководство.

Дополнительная комплектация

• СОЖ высокого давления.
• Сбор масляного тумана.
• Различные навесные приставки.
• Автоматический транспортер стружки.
