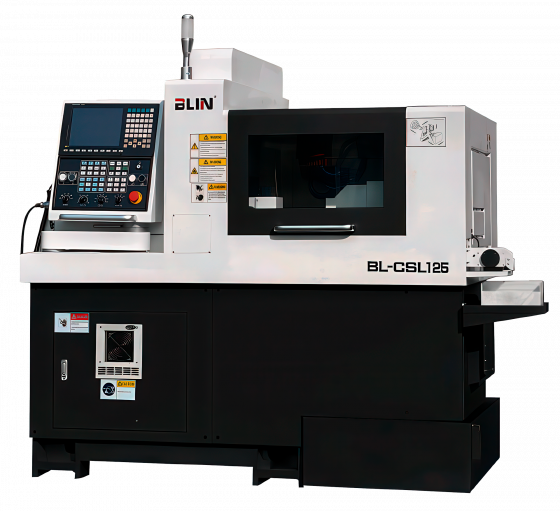

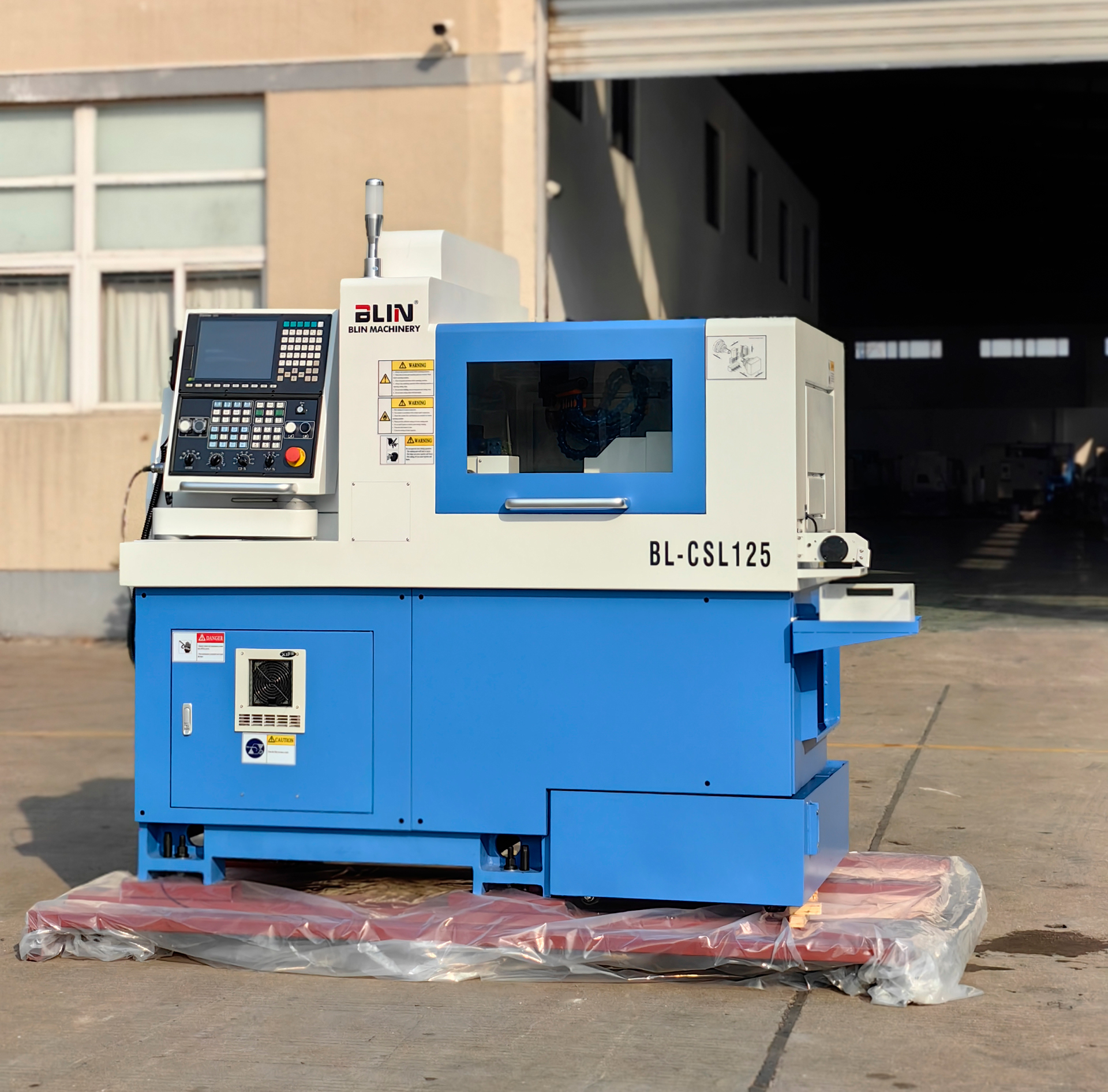

Автомат продольного точения CSL 125 Syntec BLIN Machinery
.svg){kind=logo}
- Максимальный диаметр обработки в шпинделе 12
- Максимальный диаметр обработки в противошпинделе 12
- Максимальная длина обработки 180
- Максимальный диаметр сверления в шпинделе 7 Все характеристики
Срок договора: 36 мес.
- Пуско-наладка под ключ
- Гарантия 12 месяцев
- Наличие на складе
Купить автомат продольного точения BLIN CSL 125
Инновационное оборудование от BLIN Machinery для точной обработки калиброванных прутков
Обзор оборудования

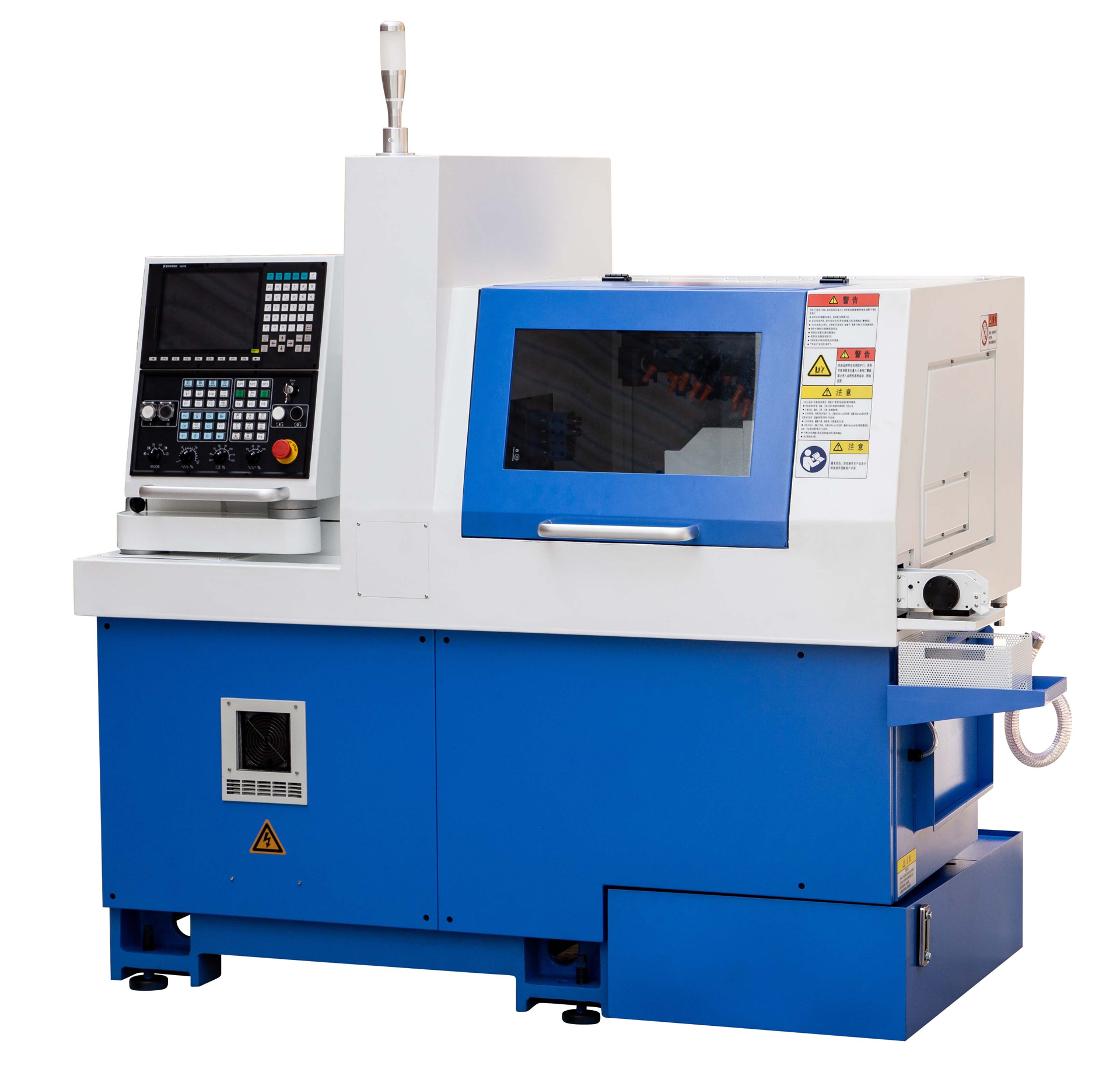

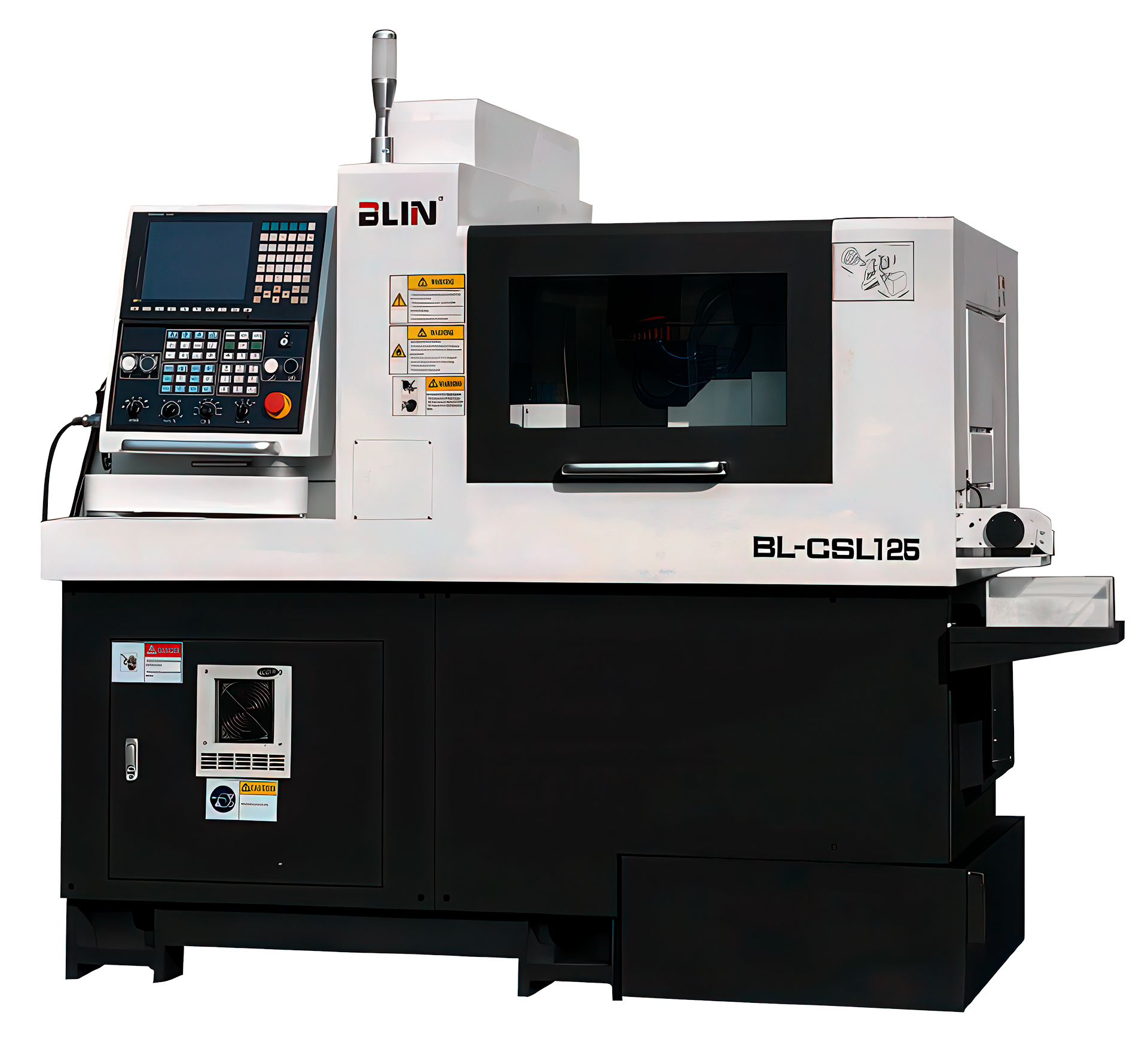

Автомат продольного точения CSL 125 от BLIN Machinery – это современное и высокопроизводительное решение для обработки калиброванных прутков. Отличительной особенностью данного станка является подвижная шпиндельная бабка, обеспечивающая продольную подачу заготовки с максимальной точностью. Если вы хотите купить автомат продольного точения BLIN, эта модель станет оптимальным выбором для массового и серийного производства.
Основные преимущества
Ключевые преимущества CSL 125 заключаются в использовании современных технологий, позволяющих достичь высокой точности обработки и стабильности работы:

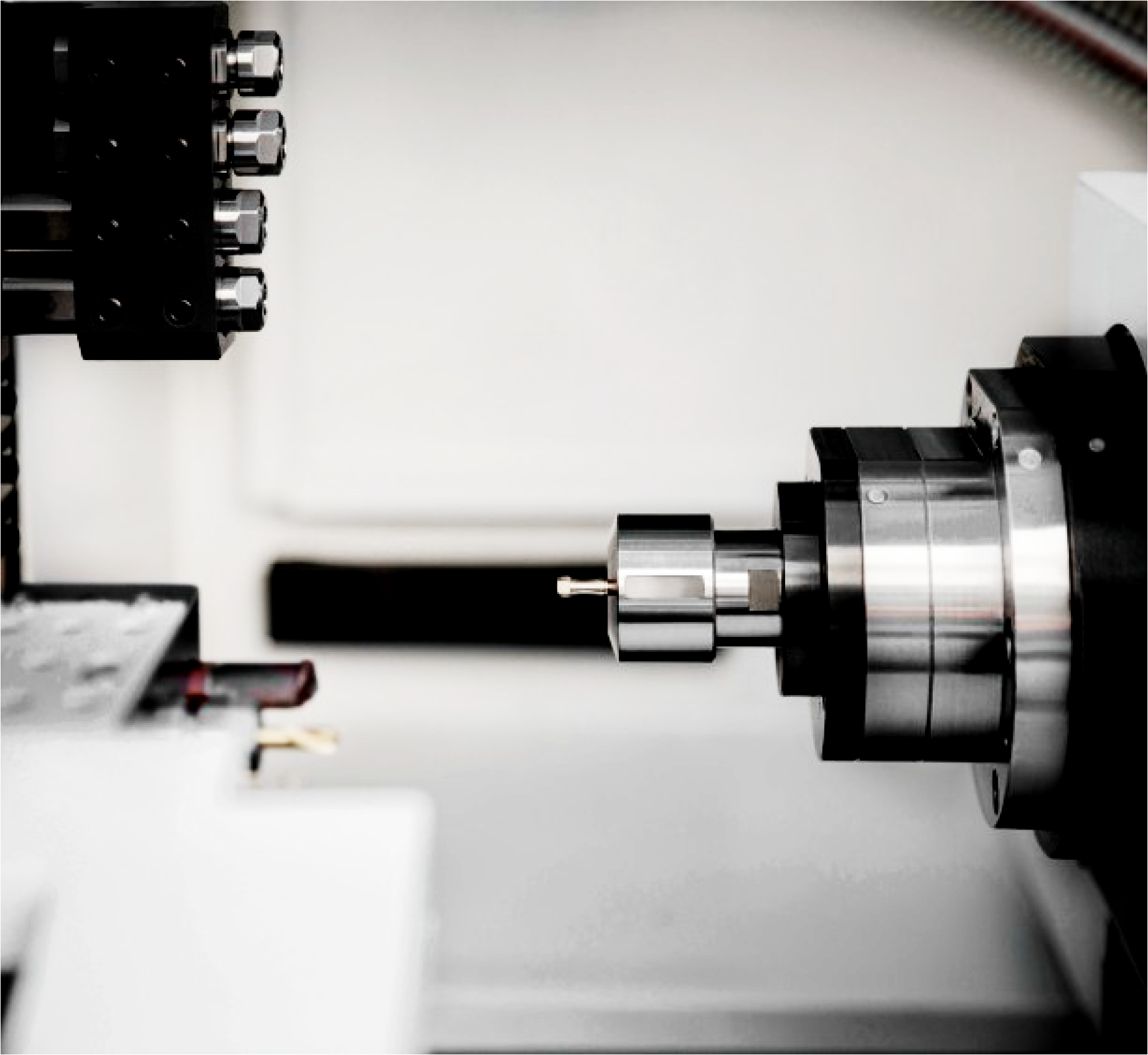

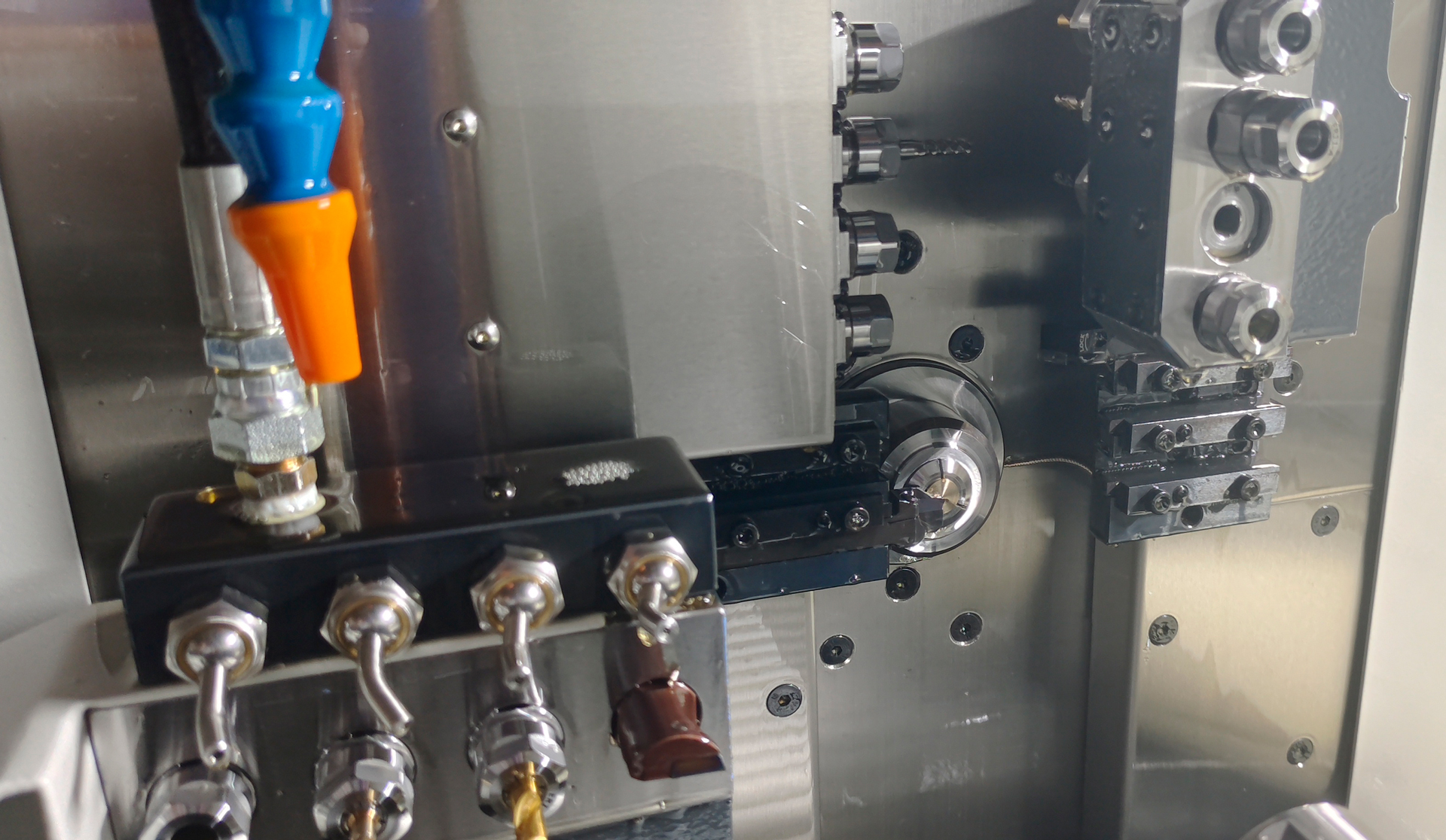

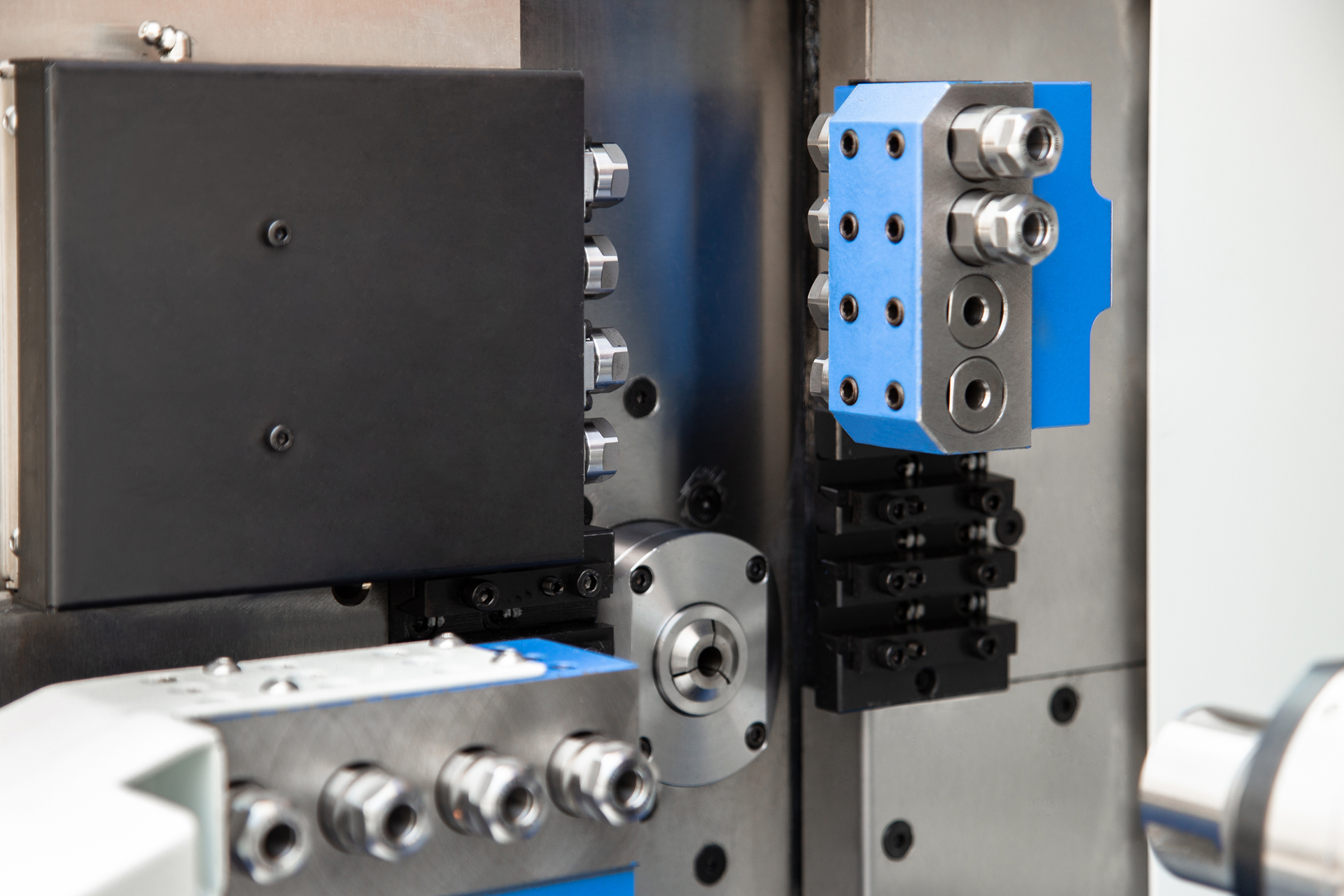

- Интеграция приводных инструментов для обработки фасонных поверхностей и контурной фрезеровки
- Монолитная станина из сплава «Mechanite» с искусственным старением для повышения жесткости и виброустойчивости
- Линейные направляющие HIWIN и подшипники шпинделя класса P4 NSK для надежного позиционирования
- Эффективная система подачи заготовок с использованием цангового патрона
«CSL 125 – это передовое решение для предприятий, которые хотят купить автомат продольного точения BLIN с максимальной производительностью и точностью.»
Технические особенности

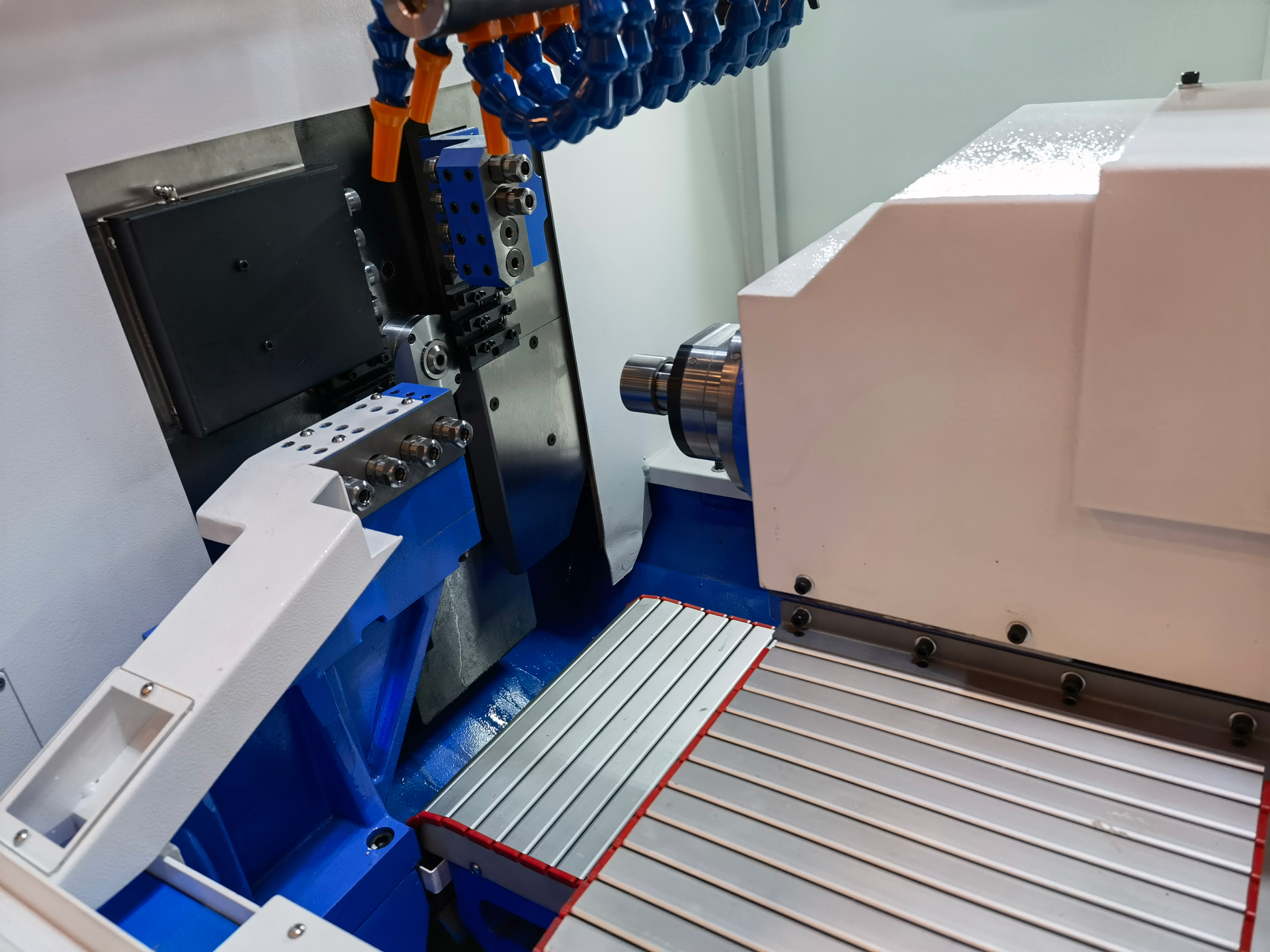

Конструкция и подача заготовки

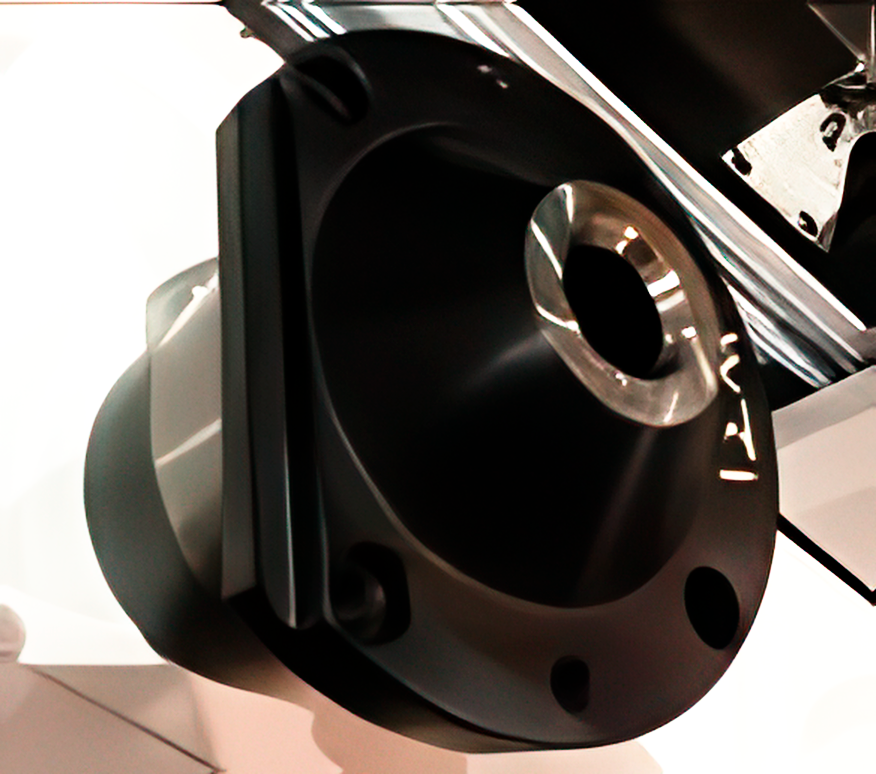

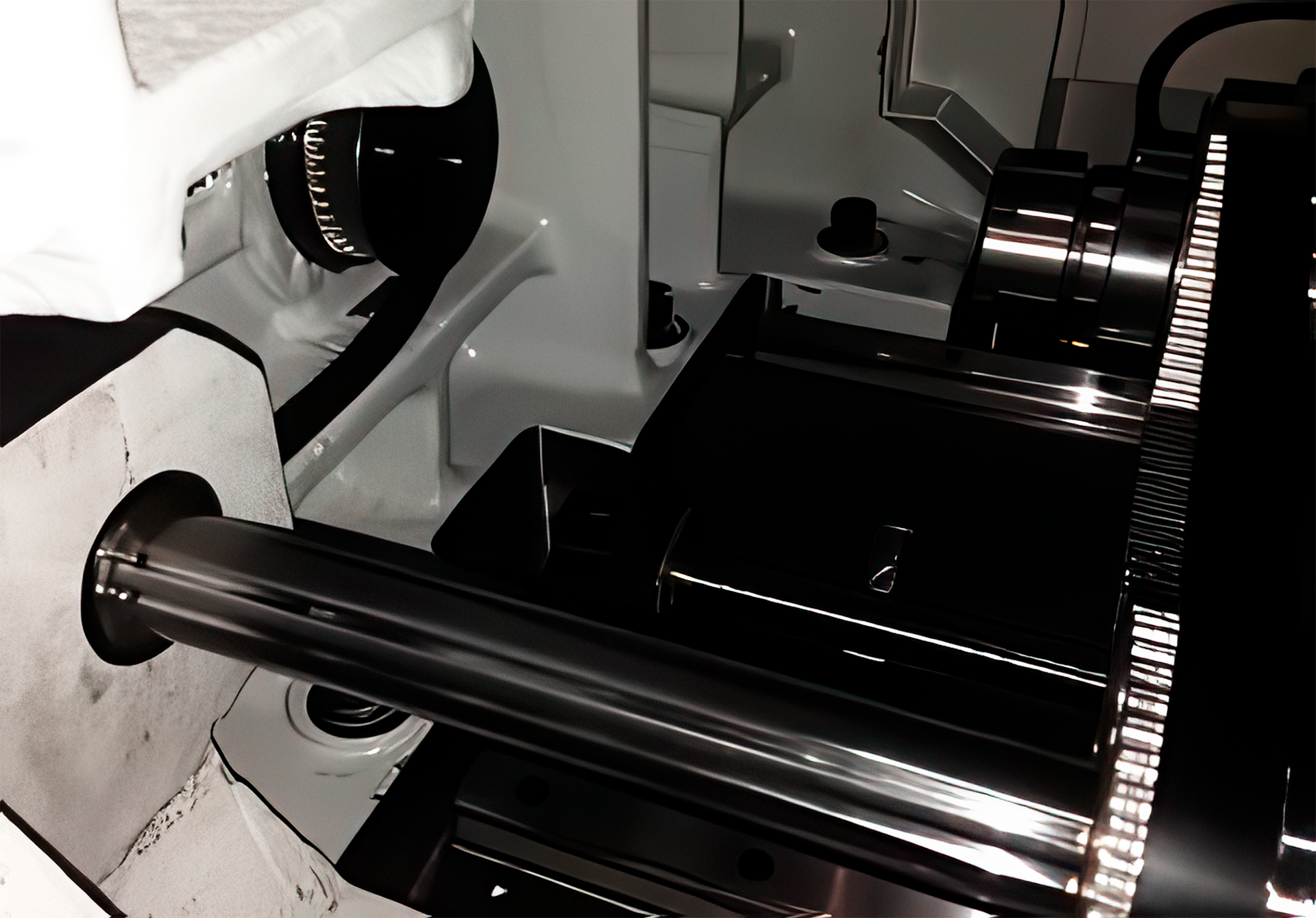

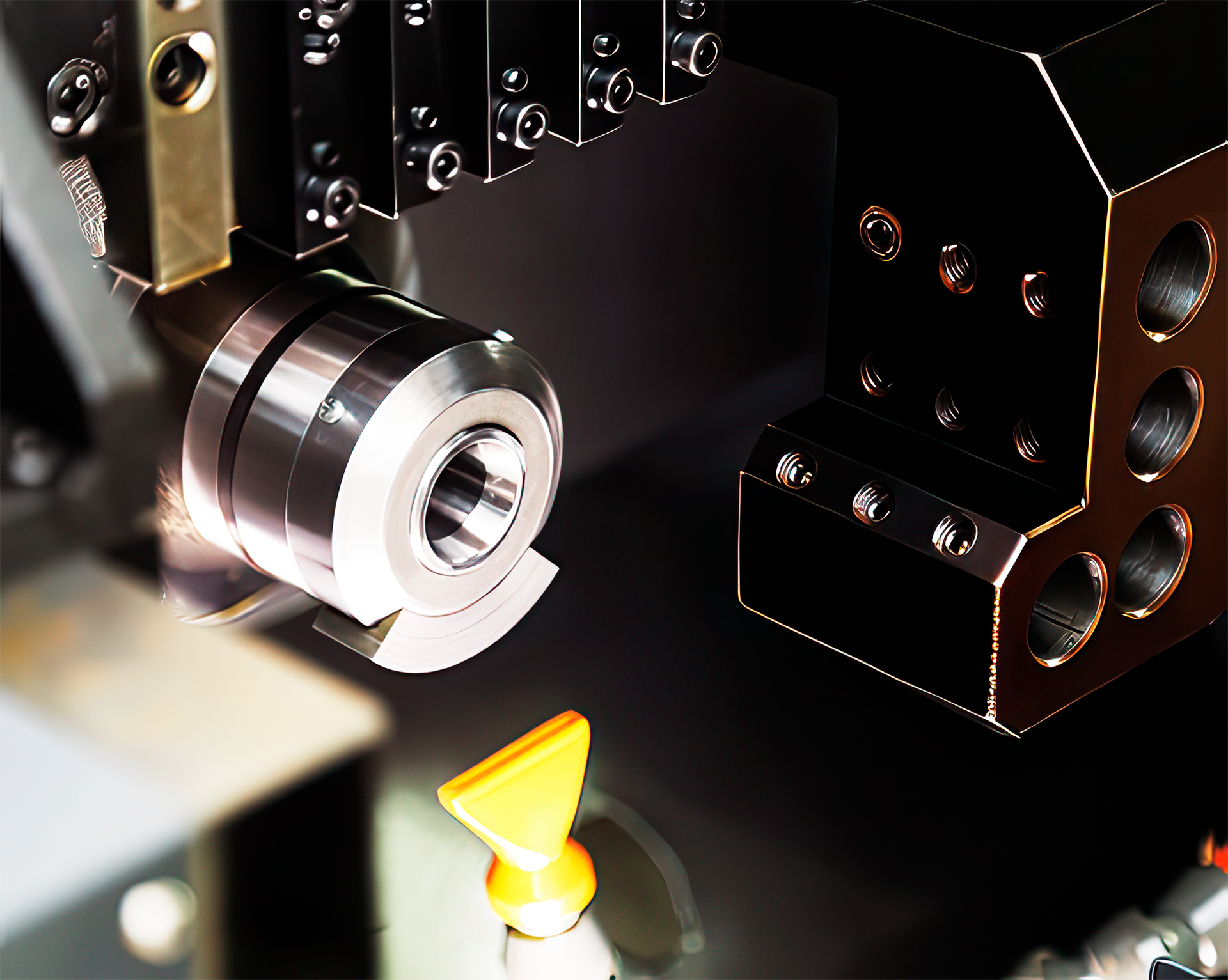

Главный шпиндель станка перемещается по оси Z, обеспечивая надежное закрепление и точную подачу прутковой заготовки через люнетную цангу. Использование неподвижной (фиксированной) направляющей втулки позволяет увеличить длину обработки при минимальном трении, а опциональная вращающаяся втулка дополнительно повышает жесткость конструкции.
Точные направляющие и позиционирование
Прецизионные линейные направляющие HIWIN и подшипники NSK гарантируют стабильность позиционирования шпинделя, а система ШВП HIWIN обеспечивает высокоточное позиционирование даже при динамических нагрузках.
Комплектация автомата
В стандартную комплектацию автомата продольного точения CSL 125 входят:
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальный диаметр обработки главного шпинделя | Ø 12 мм |
| Диаметр отверстия шпинделя | Ø 16 мм |
| Максимальная длина обработки | 180 мм (неподвижный люнет) / 60 мм (с вращающимся люнетом) / 30 мм (без люнета) |
| Максимальный диаметр сверления осевым инструментом | Ø 7 мм |
| Максимальный диаметр резьбы осевым инструментом | M6 |
| Частота вращения главного и противошпинделя | 10 000 об/мин |
| Мощность шпинделей | 1,5 кВт |
| Индексация оси С | 0,001° |

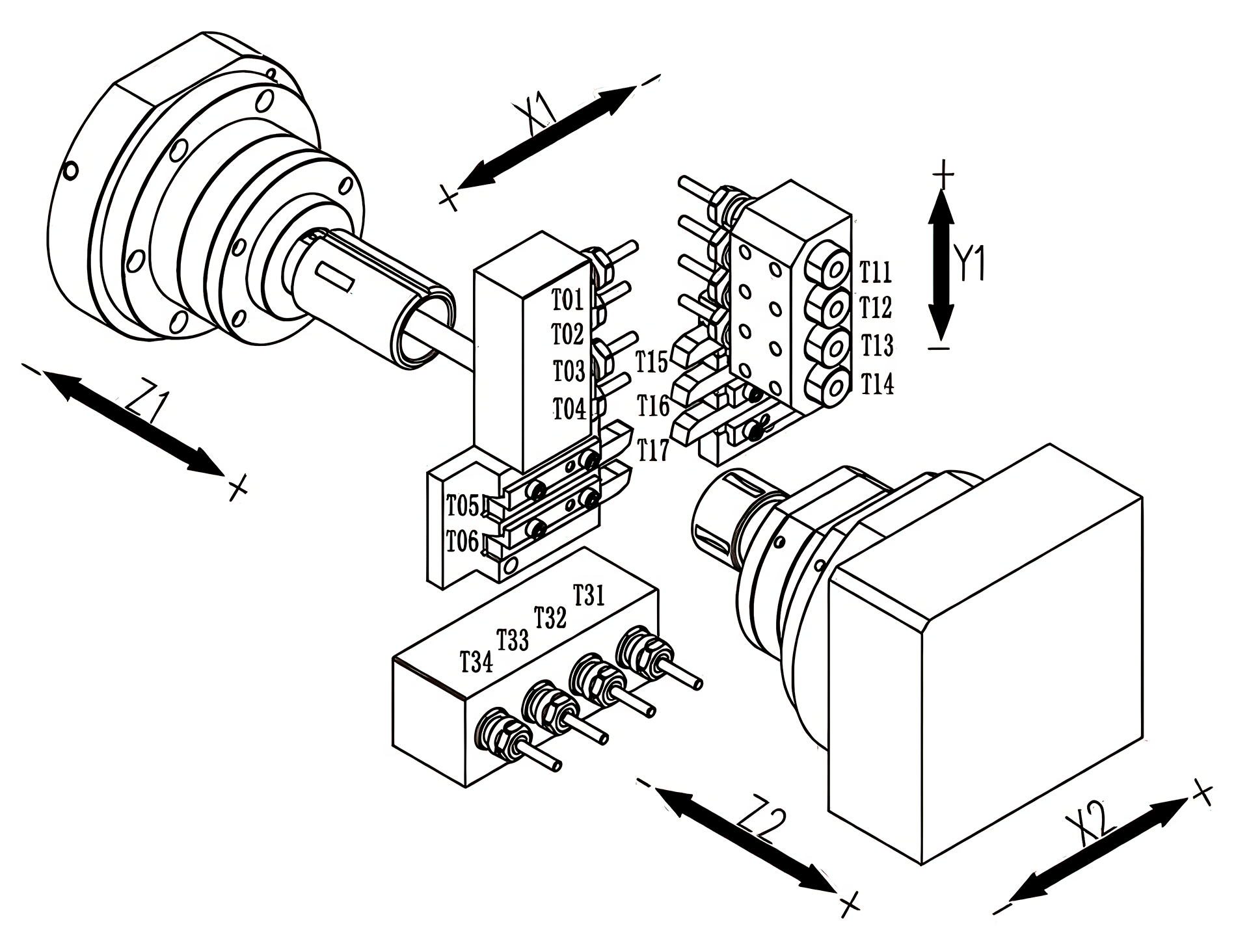

| Быстрые перемещения по осям (X1/Y1/Z1/X2/Z2) | 24/30/30/24/24 м/мин |
| Точность позиционирования и повторяемость | ≤0,003 мм |
| Количество управляемых осей | 7 |

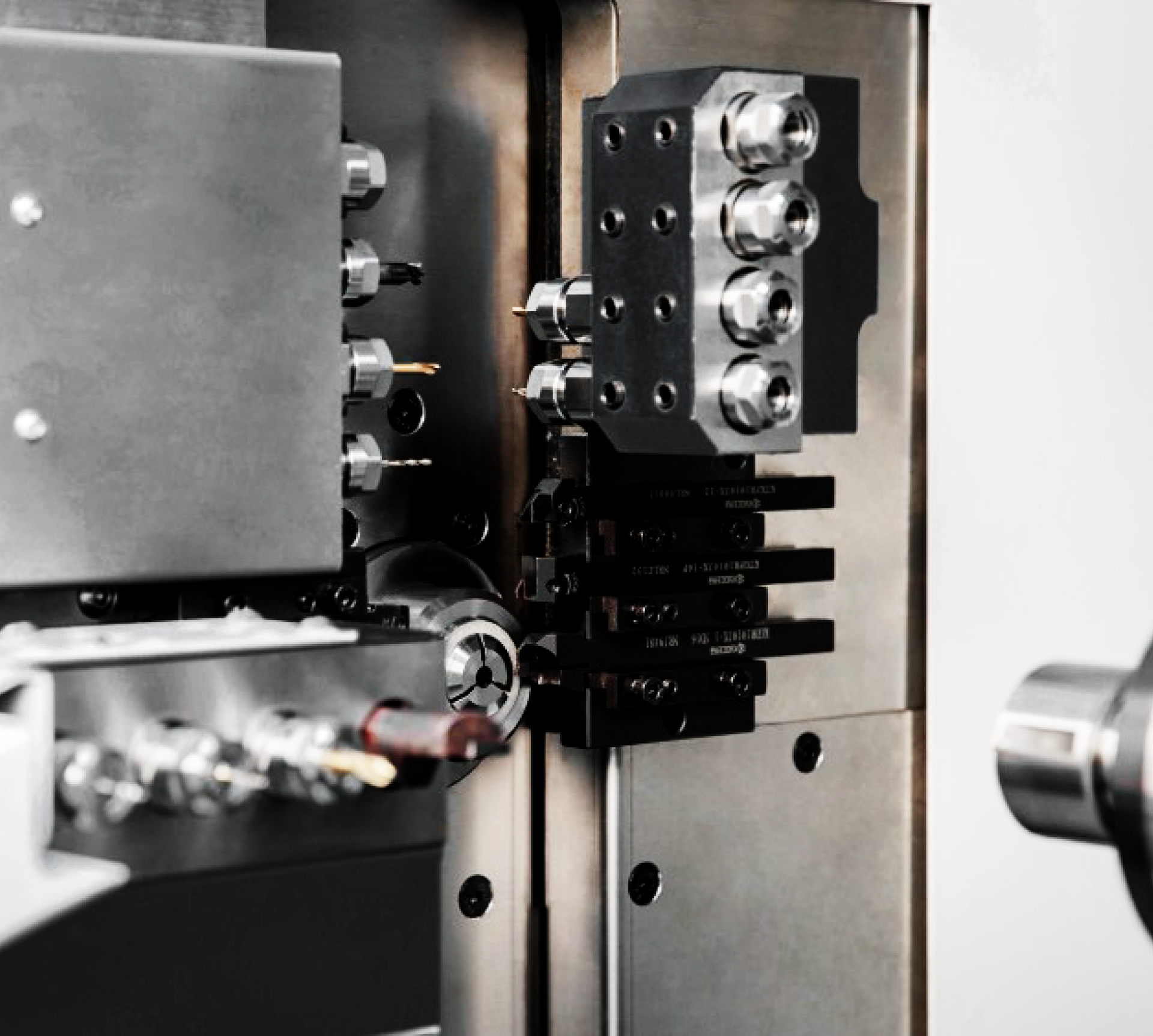

| Количество токарных инструментов | 5 позиций (□10) |

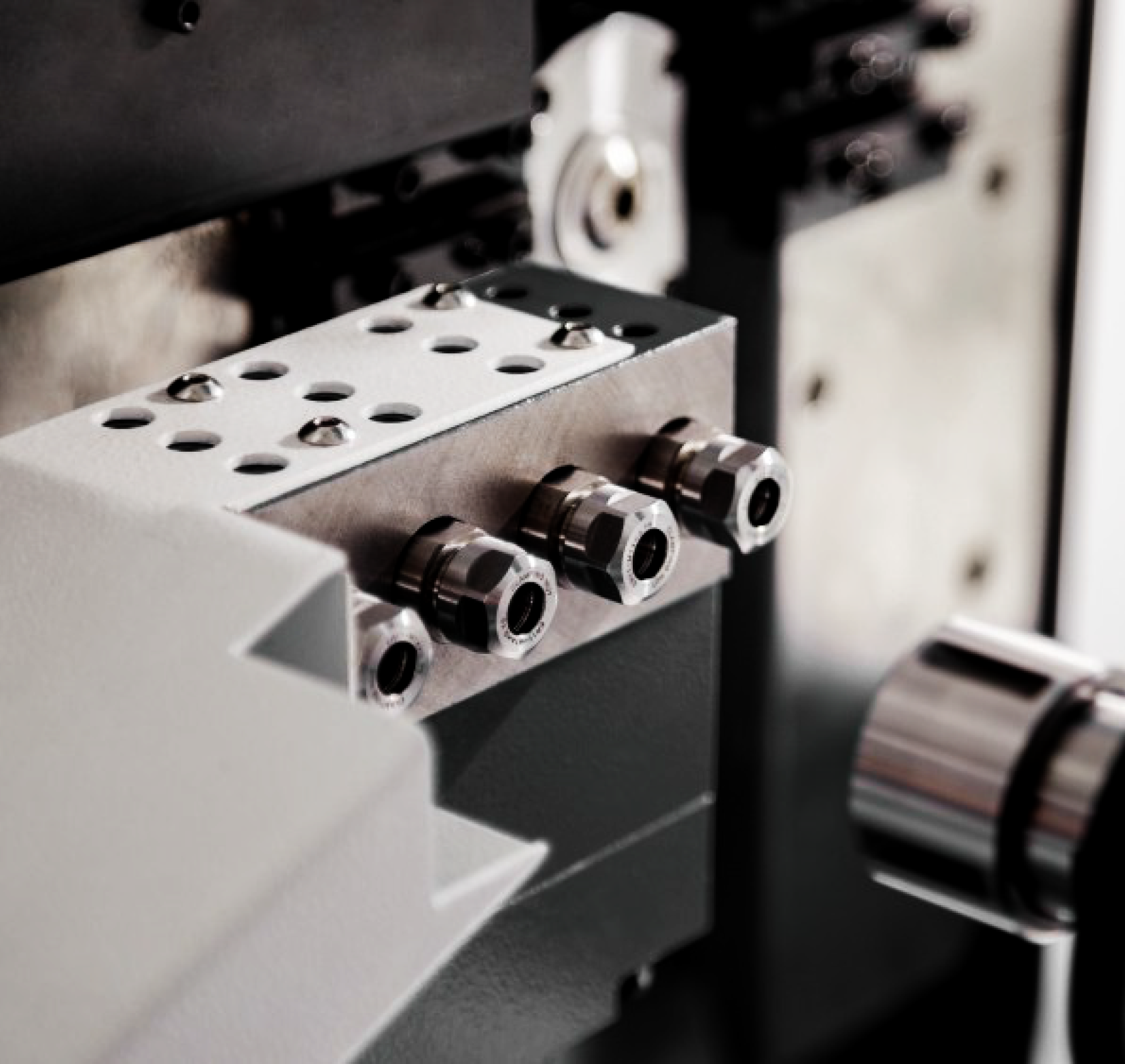

| Стационарный осевой инструмент (тип цанг) | 4 позиции (ER11) |
| Радиальный приводной инструмент (тип цанг) | 4 позиции (ER11) |

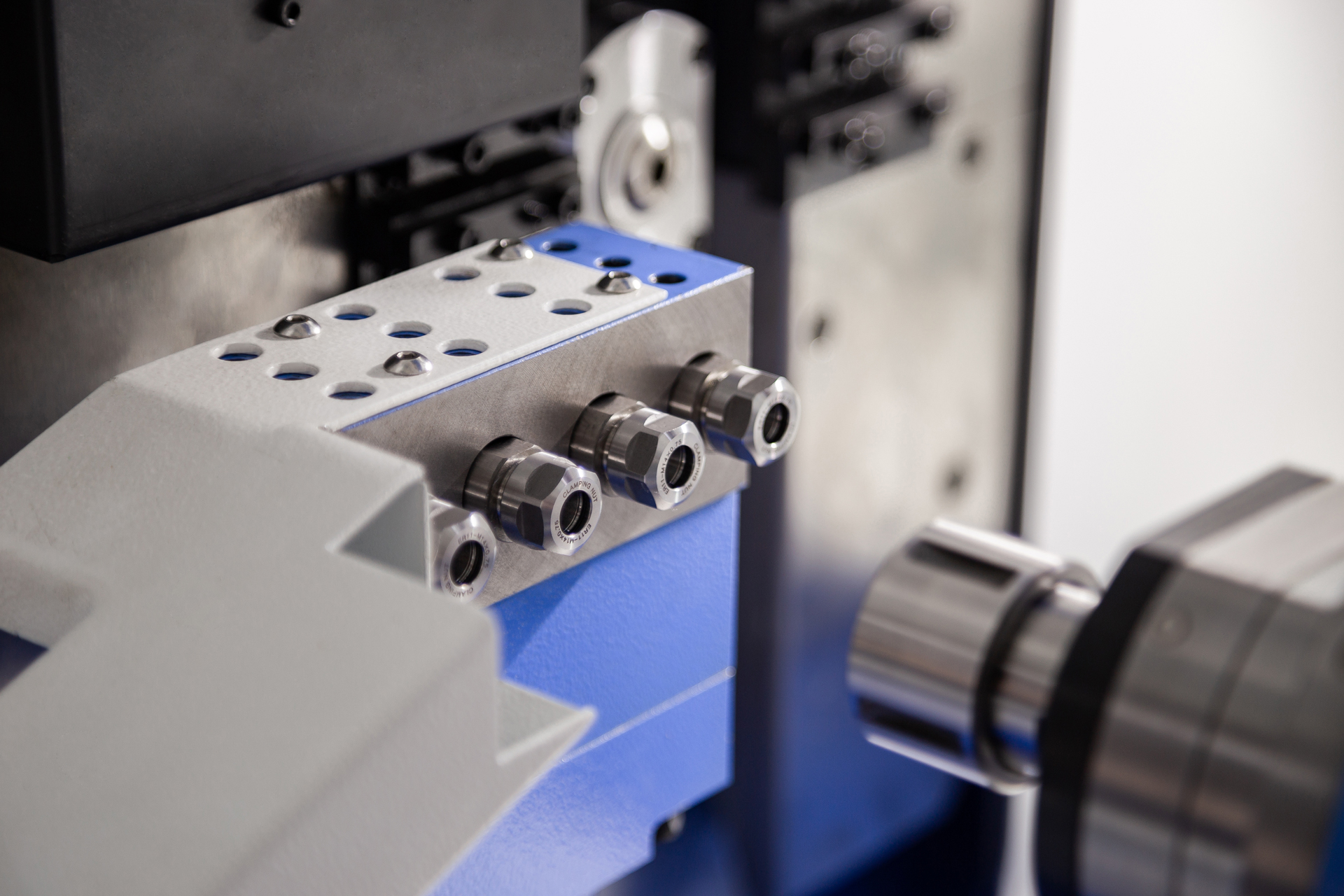

| Стационарный осевой инструмент для обработки в противошпинделе | 4 позиции (ER11) |
| Скорость вращения приводного инструмента | 6 000 об/мин |
| Мощность насоса охлаждения | 0,25 кВт |
| Габаритные размеры | 2 100×1 130×1 690 мм |
| Вес станка | 1 800 кг |

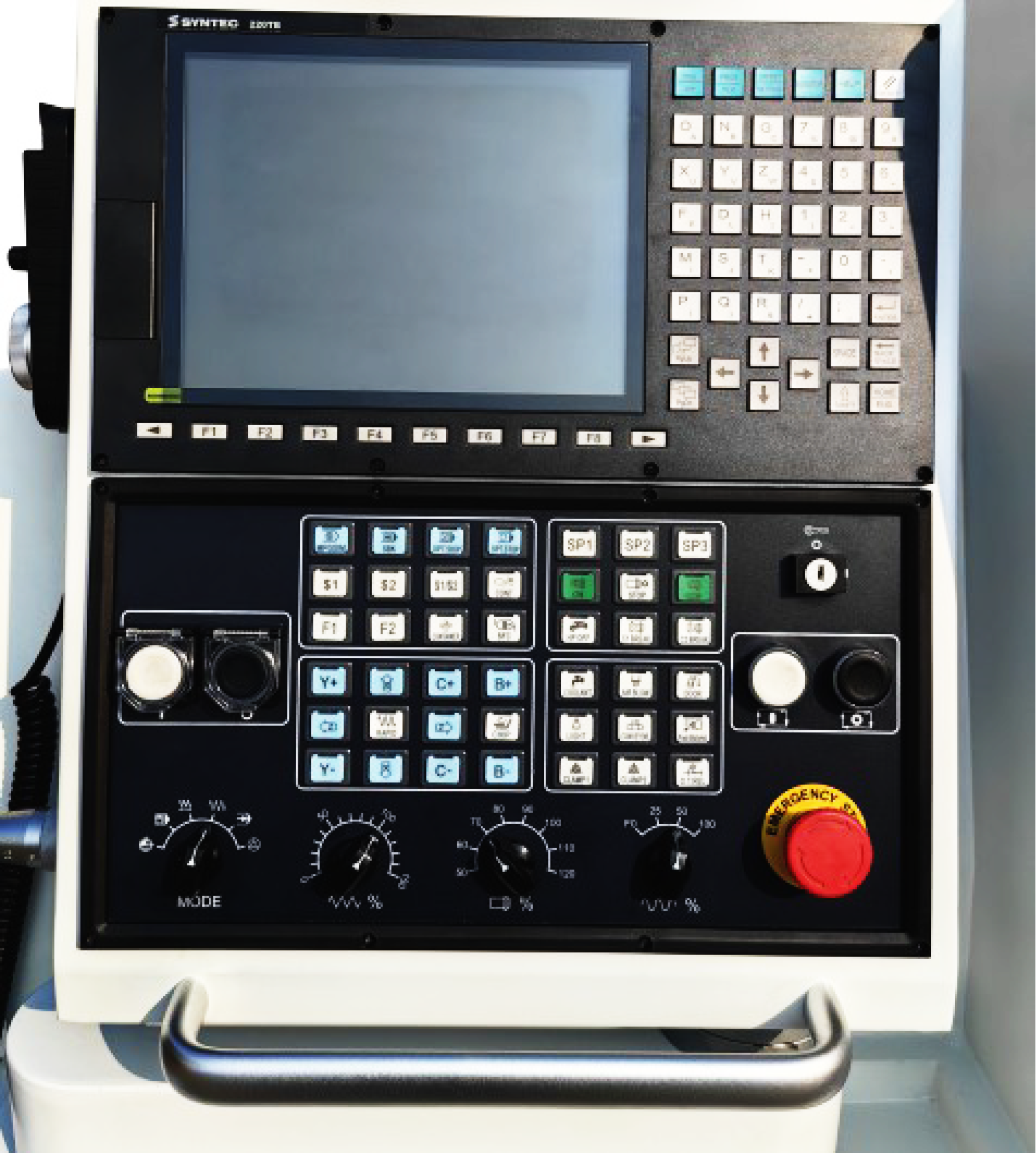

| Система ЧПУ | SYNTEC 22TB |
Комплектующие и дополнительная комплектация
| Комплектующие | Производитель |
|---|---|

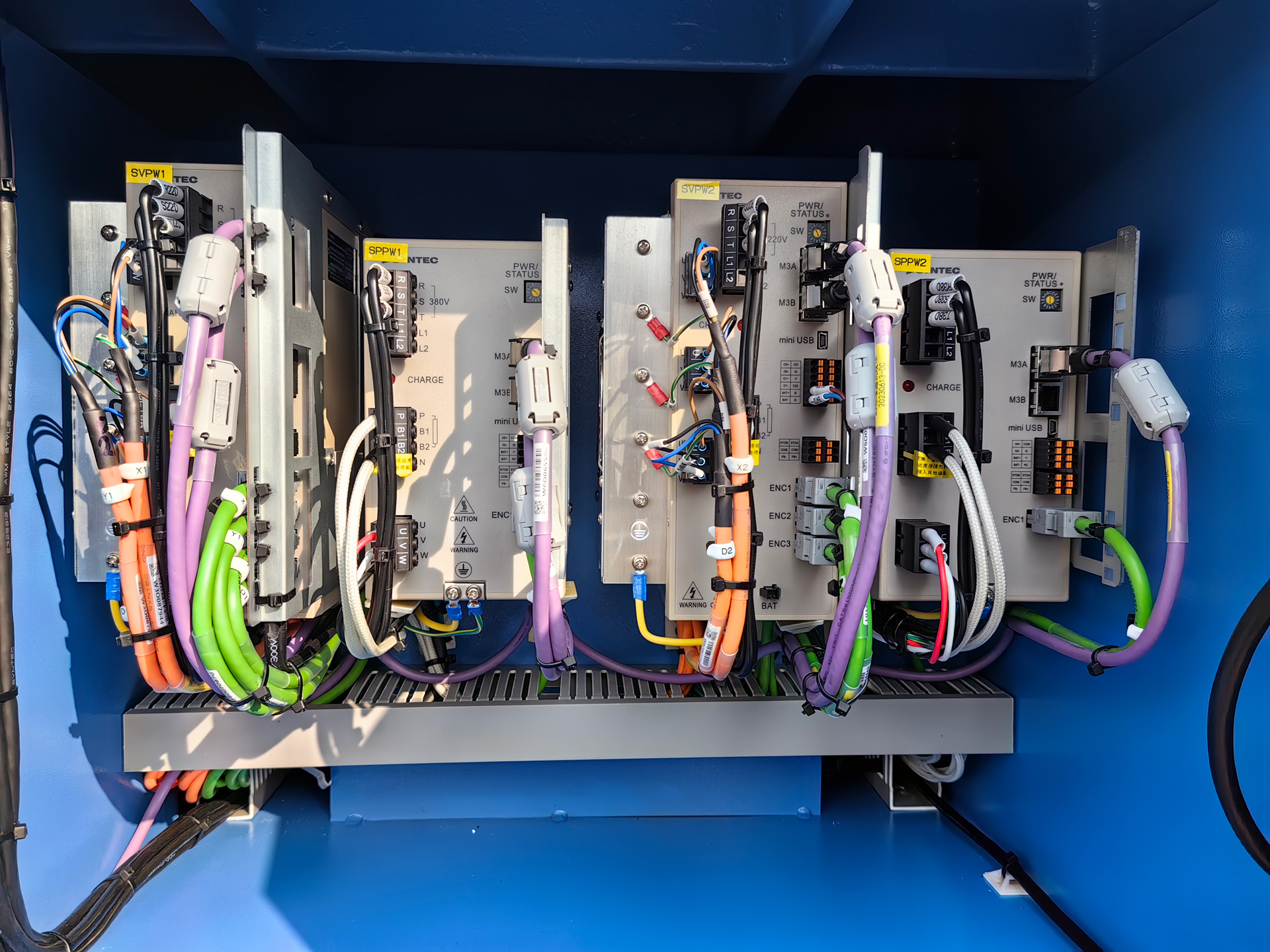

| Система ЧПУ и приводы | SYNTEC (Тайвань) |
| Линейные направляющие и ШВП | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK P4 class (Япония) |
| Система смазки | HERG (Япония) |

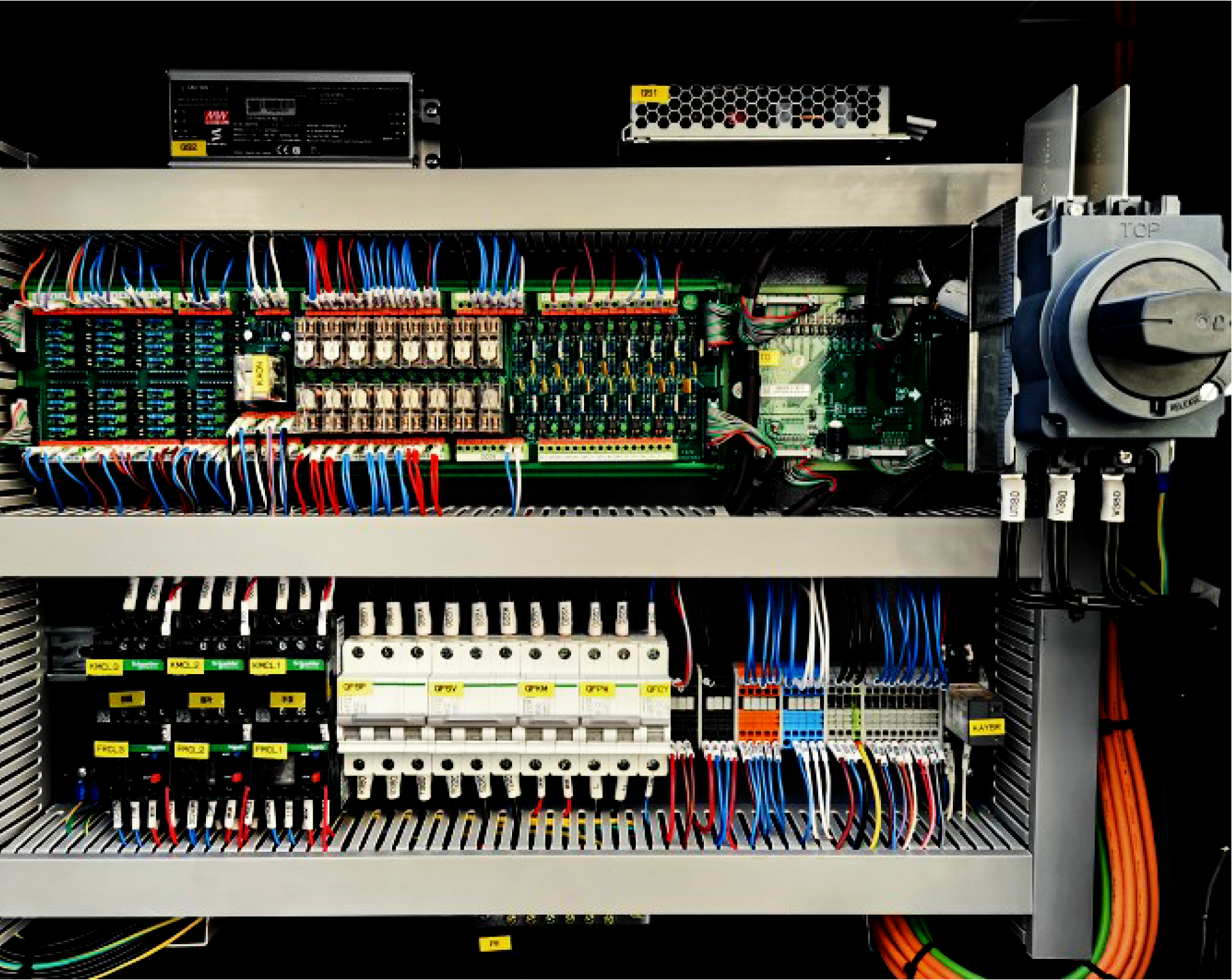

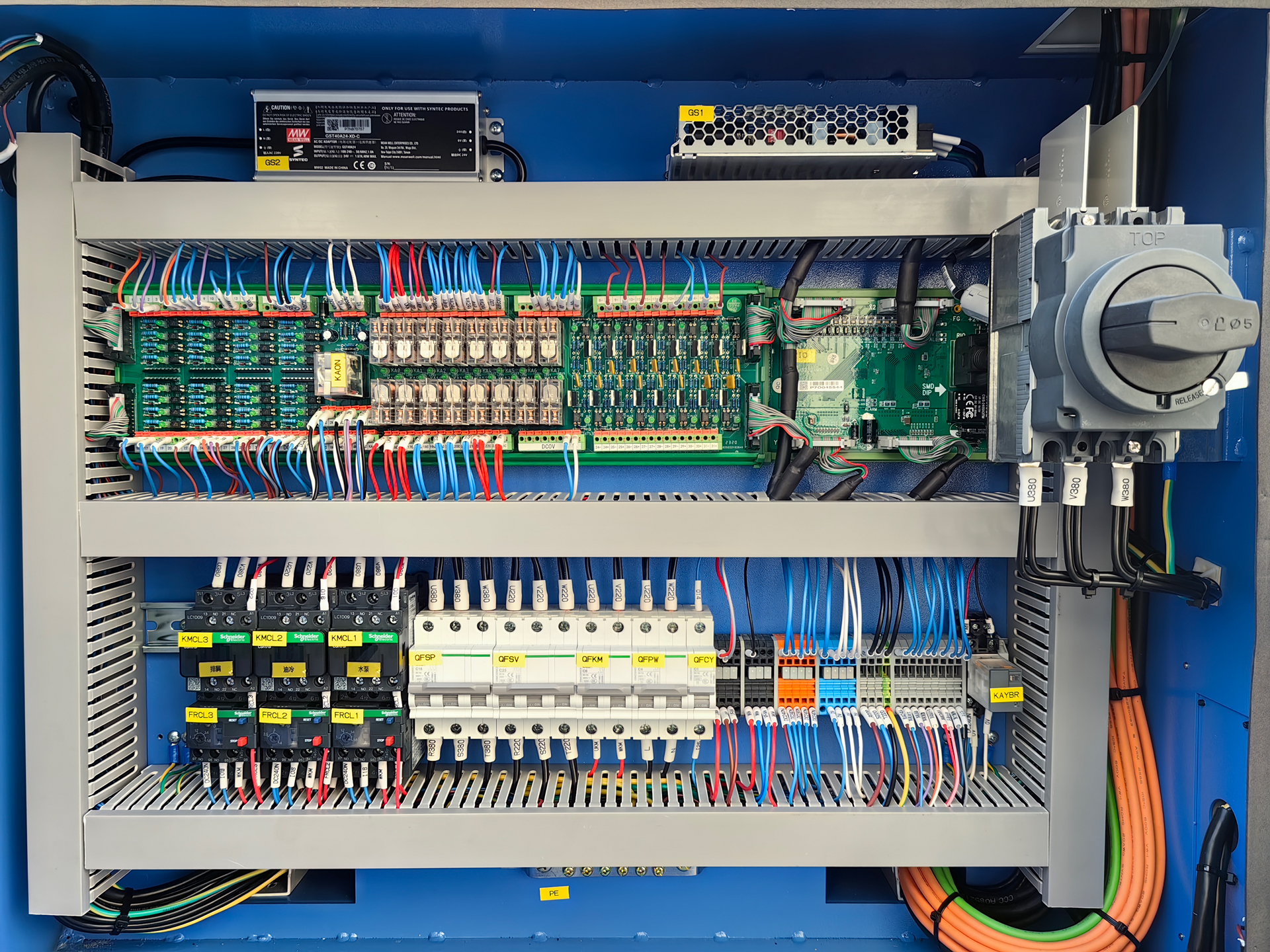

| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Дополнительная комплектация (не включенная в поставку) позволяет адаптировать станок под специфические производственные задачи с учетом оптимизации затрат.
Купить Автомат продольного точения BLIN
Автомат продольного точения CSL 125 от BLIN Machinery – это передовое оборудование, обеспечивающее высокую точность и стабильность обработки калиброванных прутков. Если вы хотите купить автомат продольного точения BLIN, этот станок станет надежным выбором для оптимизации производственных процессов и повышения конкурентоспособности вашего предприятия.
- Вес: 1800 кг.
- Автоматы продольного точения
- Максимальный диаметр обработки в шпинделе 12 мм
- Максимальный диаметр обработки в противошпинделе 12 мм
- Максимальная длина обработки 180 мм
- Максимальный диаметр сверления в шпинделе 7 мм
- Максимальный диаметр резьбонарезания в шпинделе М6
- Максимальный диаметр сверления в противошпинделе 7 мм
- Максимальный диаметр резьбонарезания в противошпинделе М6
- Частота вращения шпинделя 10 000 об/мин
- Частота вращения противошпинделя 10 000 об/мин
- Частота вращения приводного инструмента 6 000 об/мин
- Максимальное кол-во инструментов 17 шт
- Мощность двигателя шпинделя 1,5 кВт
- Мощность двигателя противошпинделя 1,5 кВт
- Мощность двигателя приводного инструмента 1 кВт
- Мощность двигателя насоса системы СОЖ 0,25 кВт
- Мощность двигателя насоса подачи смазки направляющих 0,2 кВт
- Система ЧПУ SYNTEC 22TB
- Диагональ монитора 10 "
- Язык интерфейса системы ЧПУ русский, английский
- Кол-во одновременно управляемых осей 7 шт
- Ускоренная подача по оси X1 24 м/мин
- Ускоренная подача по оси X2 24 м/мин
- Ускоренная подача по оси Y1 30 м/мин
- Ускоренная подача по оси Z1 30 м/мин
- Ускоренная подача по оси Z2 24 м/мин
- Объем бака СОЖ 100 л
- Требуемое давление 0,5 мПа
- Расход воздуха 5 л/мин
- Общие характеристики
- Тип системы смазки автоматическая
- Электрическое напряжение (электропитание) 380 В
- Частота переменного тока 50 Гц
- Габаритный размер станка (ширина) 2 100 мм
- Габаритный размер станка (глубина) 1 130 мм
- Габаритный размер станка (высота) 1 690 мм
- Мощность энергопотребления станка 7 кВт
- Бренд BLIN MACHINERY
- Страна производитель Китай
- Серия CSL
