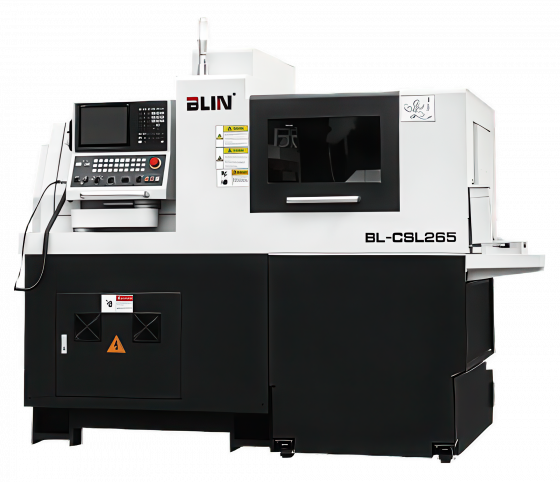

Автомат продольного точения CSL 265 Fanuc BLIN Machinery
.svg){kind=logo}
- Максимальный диаметр обработки в шпинделе 26
- Максимальный диаметр обработки в противошпинделе 30
- Максимальная длина обработки 200
- Максимальный диаметр сверления в шпинделе 10 Все характеристики
Срок договора: 36 мес.
- Пуско-наладка под ключ
- Гарантия 12 месяцев
- Наличие на складе
Купить автомат продольного точения BLIN CSL 265
Передовое оборудование от BLIN Machinery для обработки калиброванных прутков
Обзор оборудования
Автоматы продольного точения серии CSL отличаются друг от друга лишь инструментарием – количеством приводных и неприводных инструментов. Основное отличие от токарных станков заключается в использовании подвижной шпиндельной бабки, которая обеспечивает продольную подачу заготовки вдоль оси шпинделя.
Данные станки предназначены для обработки калиброванных прутков, где используется цанговый патрон для зажима. Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и выполнять контурную фрезеровку, что делает автоматы серии CSL высокопроизводительными для массового, крупносерийного, а также для мало- и среднесерийного производства.
Основные преимущества
Особенности автоматов продольного точения серии CSL включают:
- Монолитная станина из сплава «Mechanite» с искусственным старением для повышения жесткости конструкции
- Множество ребер жесткости, обеспечивающих виброустойчивость и гашение динамических нагрузок

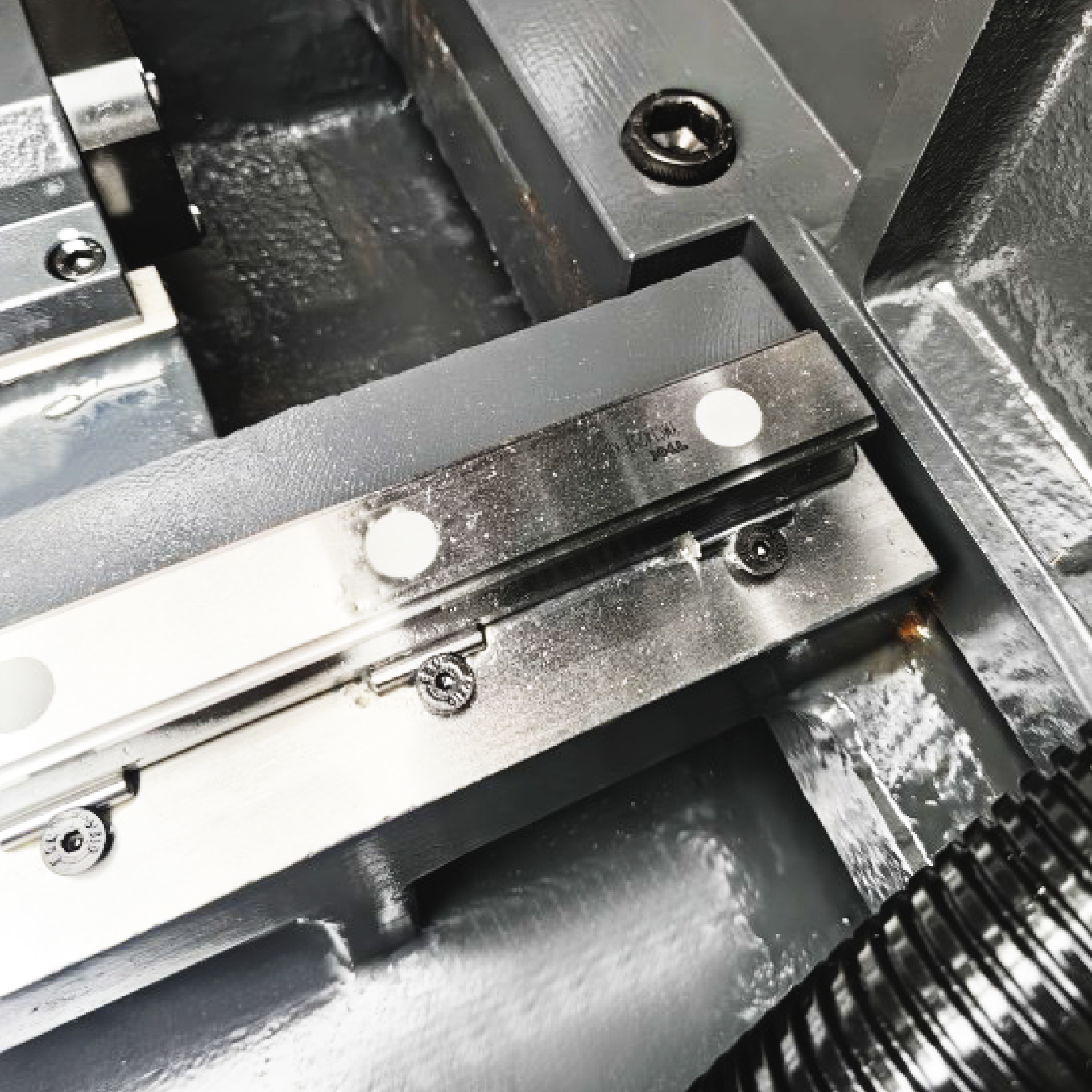

- Использование линейных направляющих HIWIN (Тайвань) и подшипников класса P4 NSK (Япония) для высокой точности
- Высокоточное позиционирование благодаря системе ШВП HIWIN
Технические особенности
Подача заготовки и конструкция шпинделя

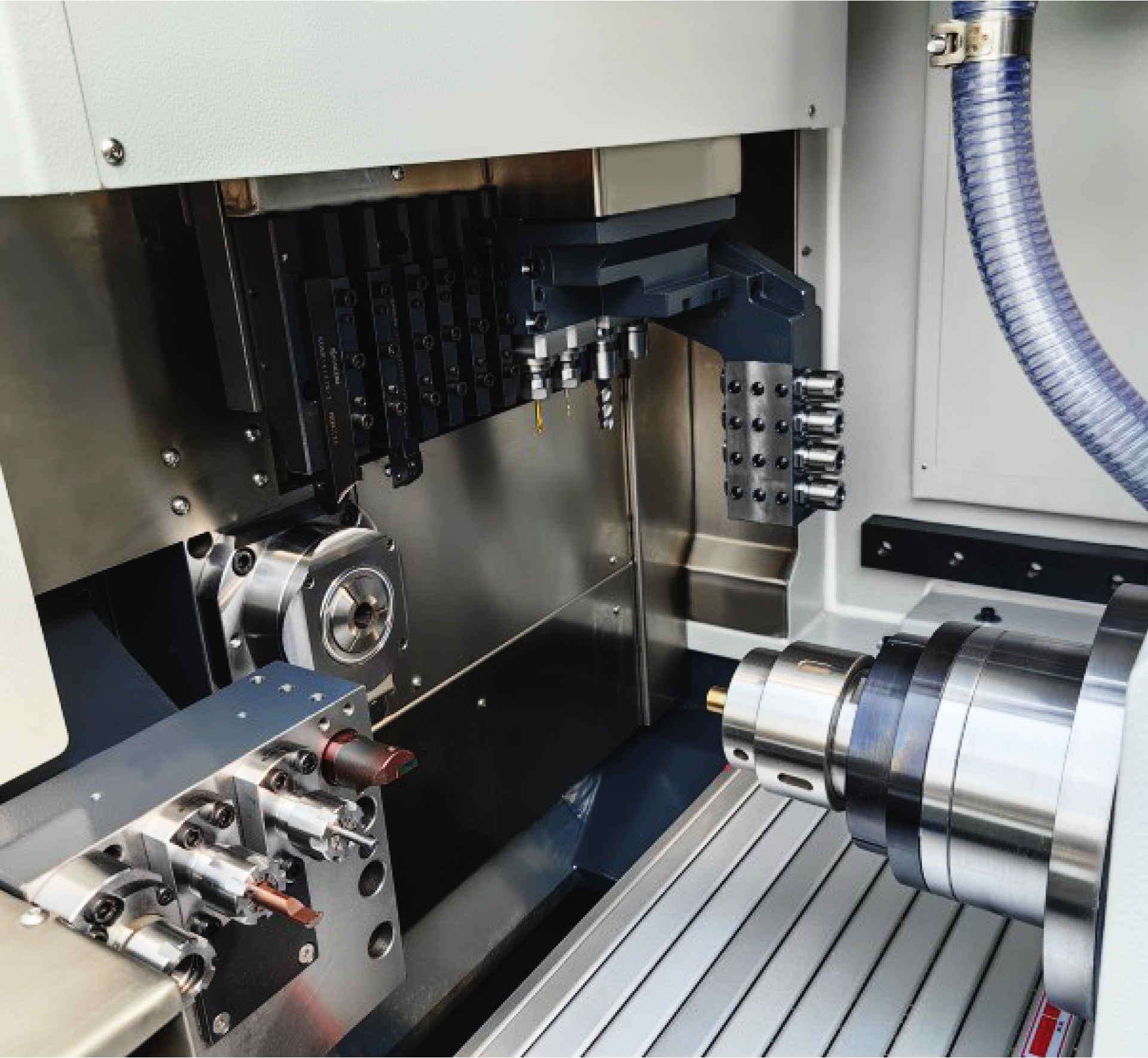

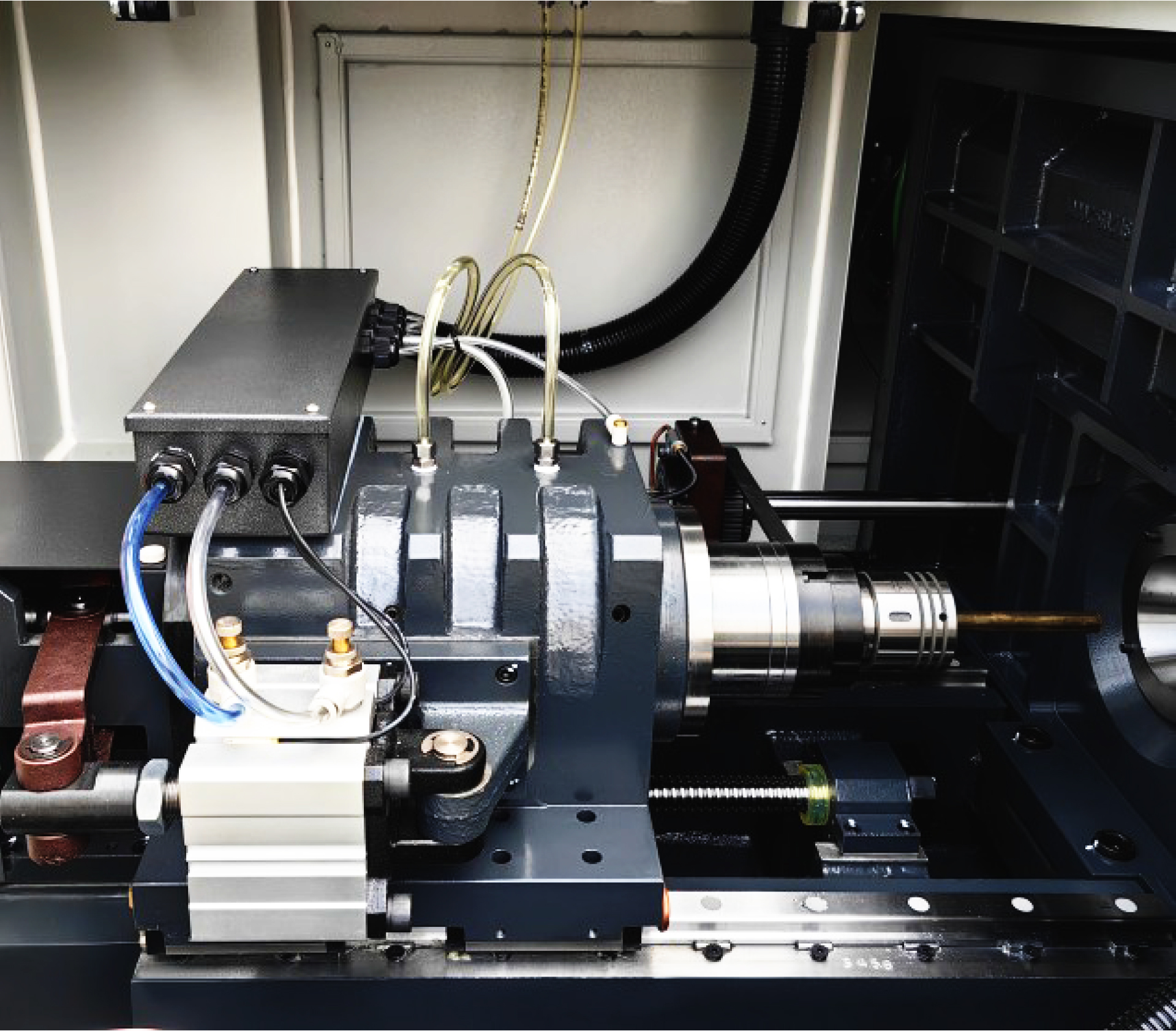

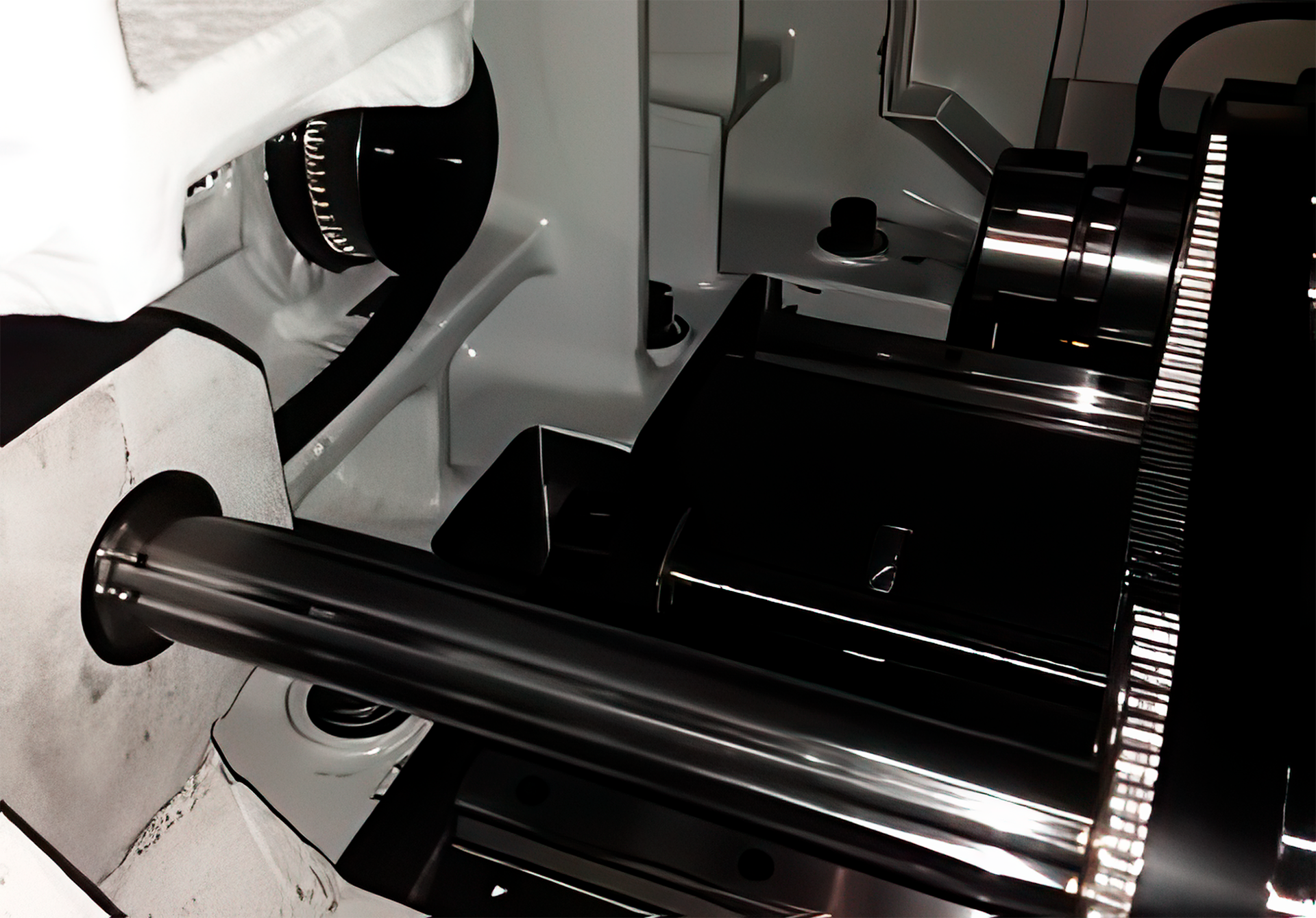

Главный шпиндель в автоматах CSL 265 является подвижным узлом, перемещаясь по оси Z для закрепления прутковой заготовки в цанговом патроне и её подачи через люнетную цангу. Люнетная цанга приводится в движение ременной передачей с редуктором 1:1, что обеспечивает синхронизацию вращения.
Направляющие и точность обработки

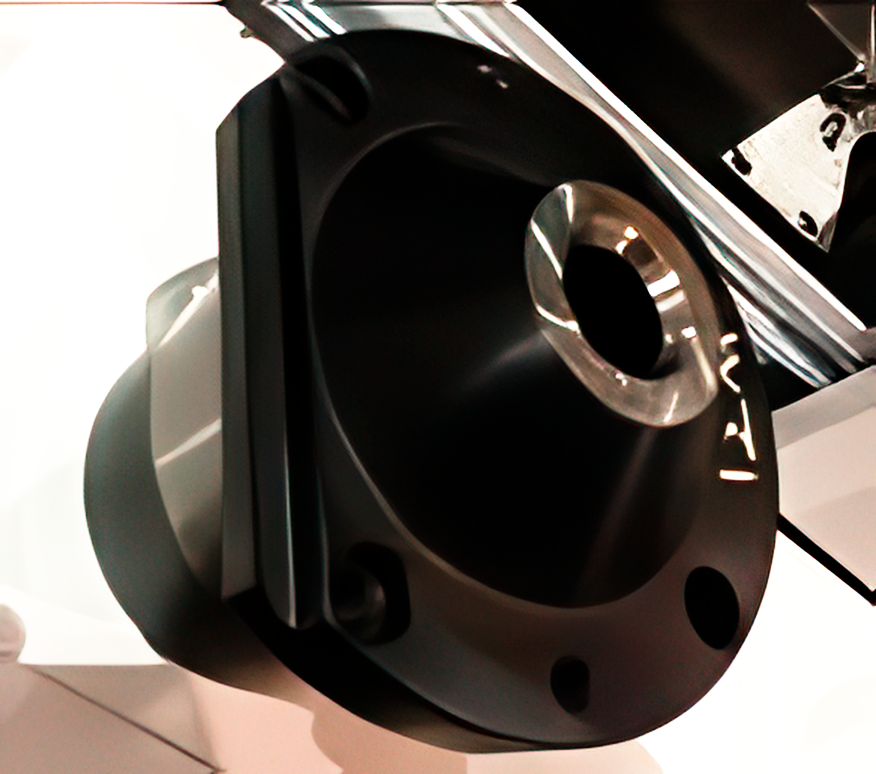

Использование неподвижной направляющей втулки позволяет обрабатывать прутки диаметром менее 4 мм, а опциональная вращающаяся втулка обеспечивает дополнительную опору для повышения жесткости. Это, в совокупности с высокоточными линейными направляющими и подшипниками, гарантирует стабильность и высокую точность обработки.
Комплектация автомата
В стандартную комплектацию автомата продольного точения CSL 265 входят:
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальный диаметр обработки главного шпинделя | Ø 26 мм |
| Диаметр отверстия шпинделя главного шпинделя | Ø 30 мм |
| Максимальная длина обработки | 200 мм (Неподвижный люнет) / 180 мм (Вращающийся люнет) / 50 мм (Без люнета) |
| Максимальный диаметр сверления осевым инструментом | Ø 10 мм |
| Максимальный диаметр резьбы осевым инструментом | M8 |
| Частота вращения главного шпинделя | 10 000 об/мин |
| Мощность главного шпинделя | 3,7 кВт |
| Индексация главного шпинделя (ось С) | 0,001° |

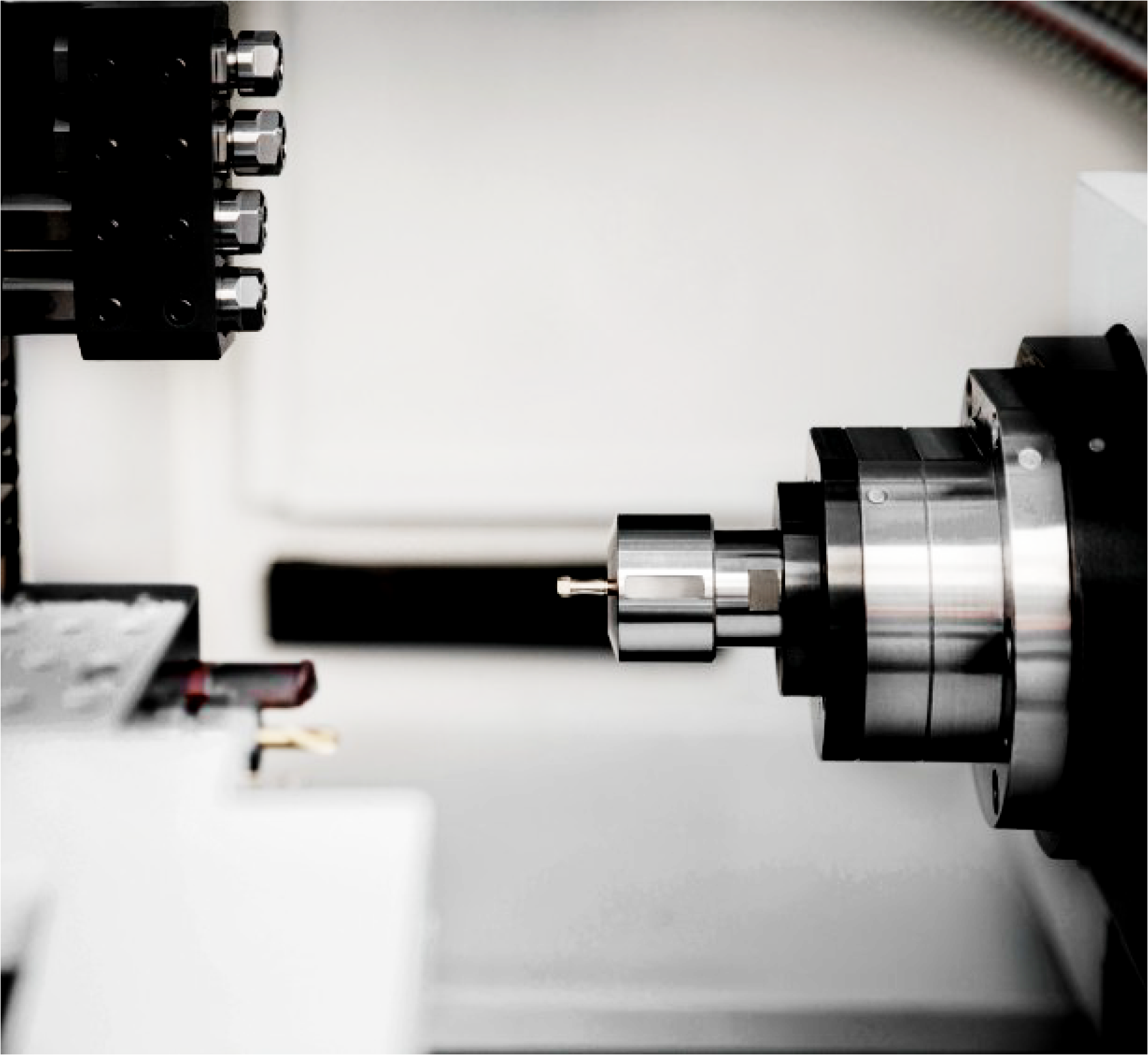

| Максимальный диаметр обработки противошпинделя | Ø 26 мм |
| Частота вращения противошпинделя | 10 000 об/мин |
| Мощность противошпинделя | 3,1 кВт |
| Индексация противошпинделя (ось С) | 0,001° |
| Быстрые перемещения по осям (X1/Y1/Z1/X2/Z2) | 20/24/24/24/24 м/мин |
| Точность позиционирования | ≤0,003 мм |
| Повторяемость | ≤0,003 мм |

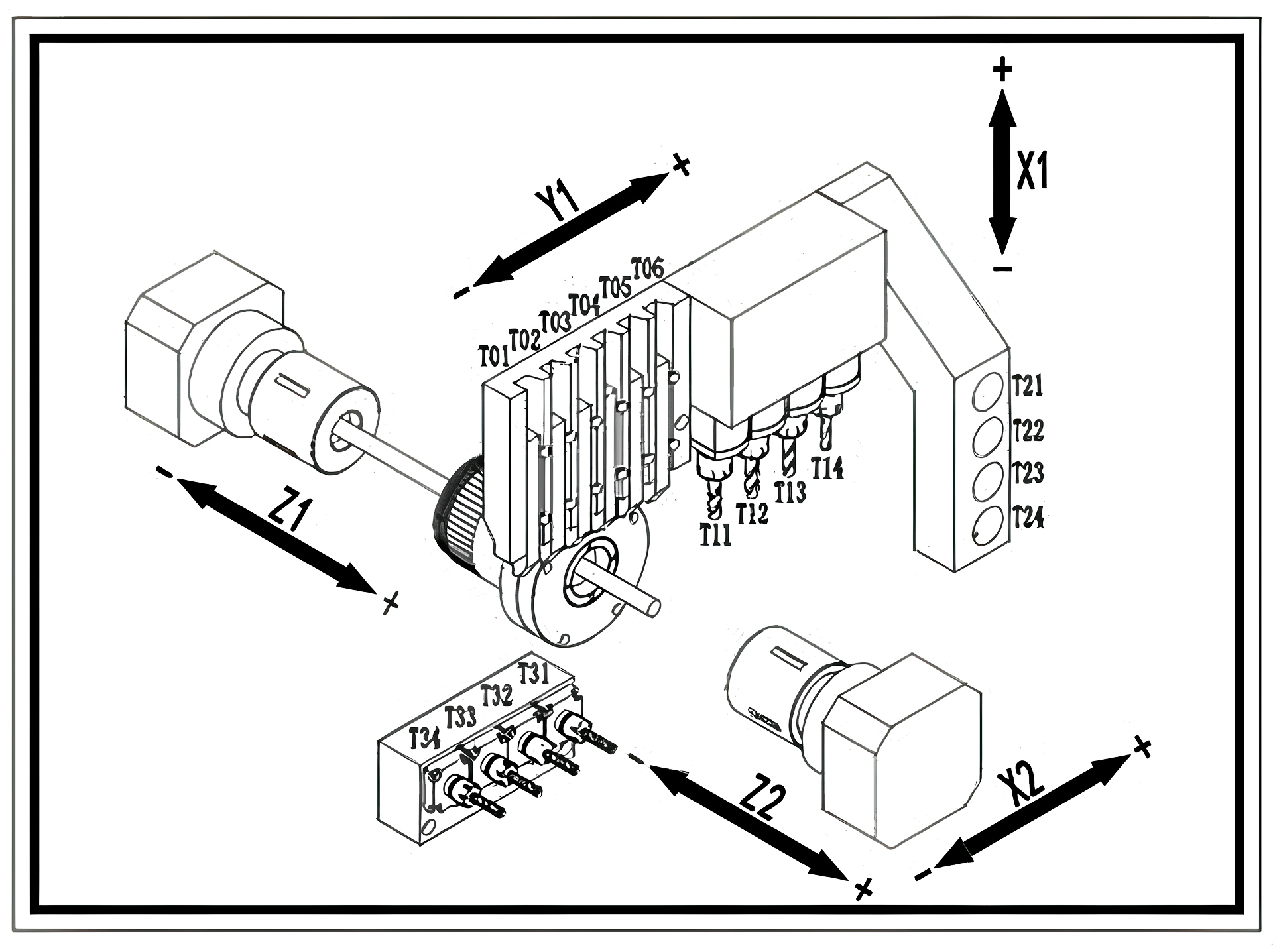

| Количество управляемых осей | 8 |

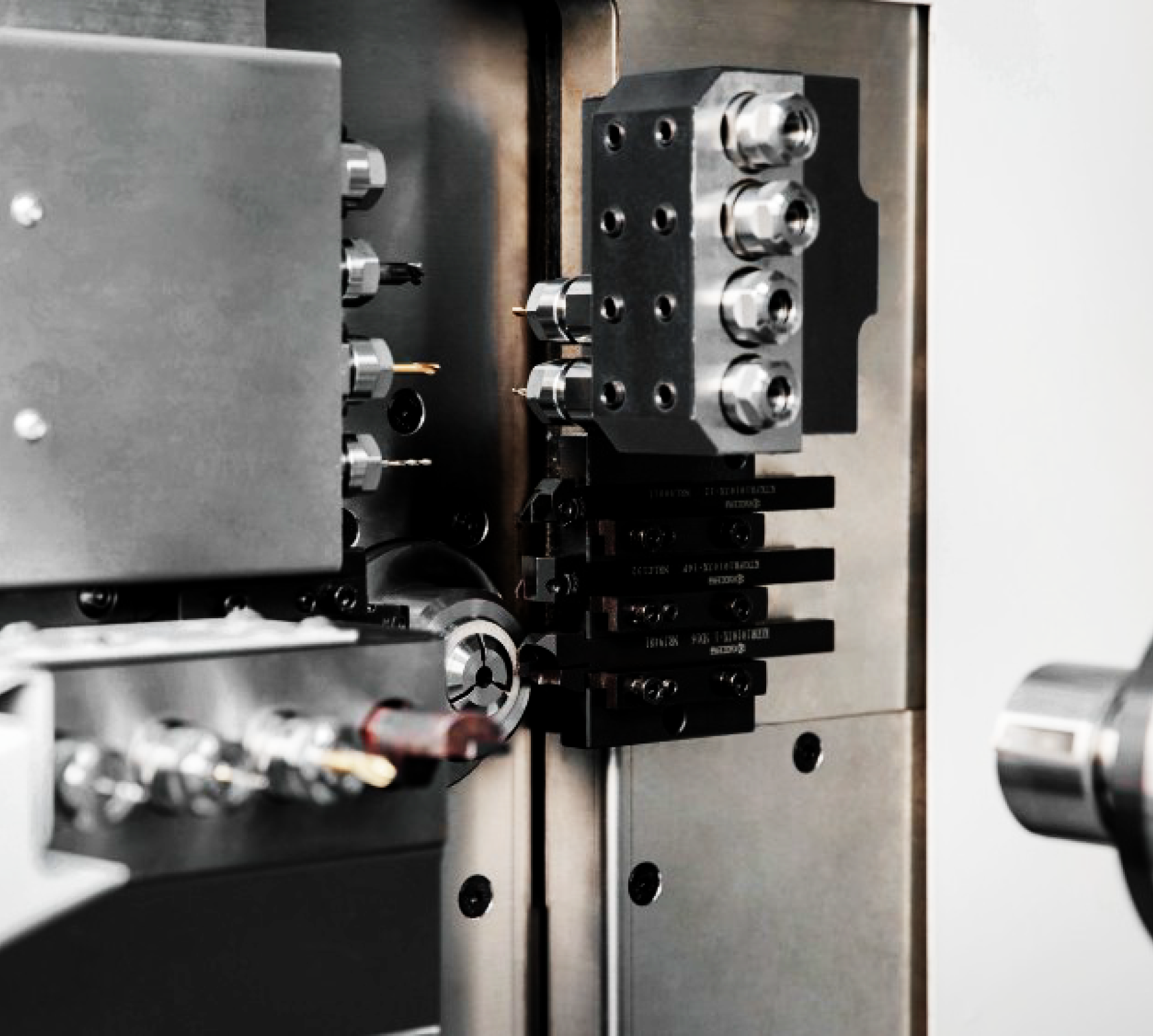

| Количество токарных инструментов (размер державки, мм) | 6 позиций (5 поз. □12 + 1 поз. □16) |
| Стационарный осевой инструмент (тип цанг) со стороны главного шпинделя | 4 позиции (ER16) |

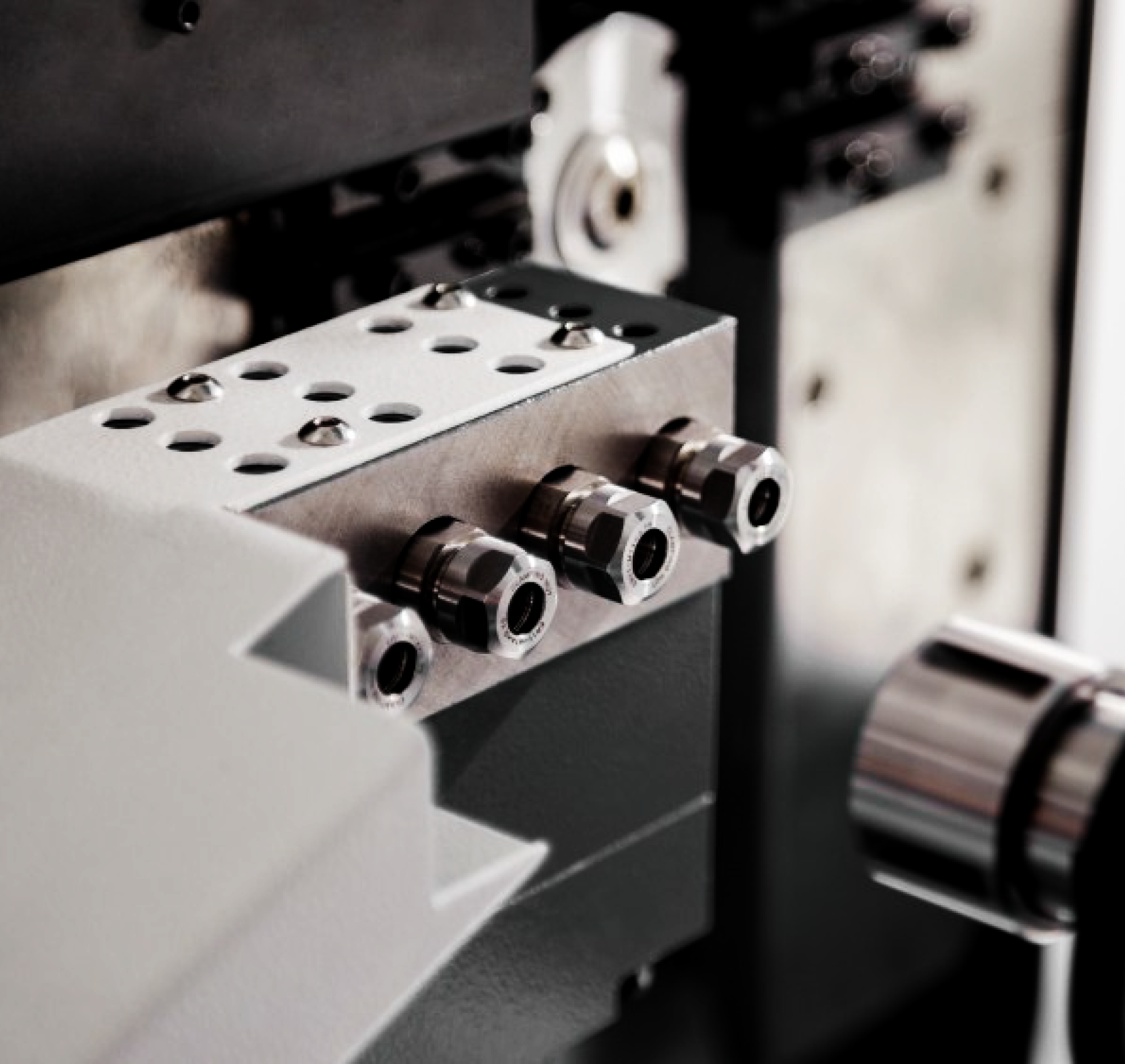

| Приводной осевой инструмент со стороны главного шпинделя (тип цанг) | 6 позиций (3 поз. ER16 + 3 поз. ER11) |
| Радиальный приводной инструмент со стороны главного шпинделя (тип цанг) | 2 позиции (ER11) + 2 позиции (ER16) |
| Осевой инструмент для обработки в противошпинделе (тип цанг ER16) | 2 позиции привод + 2 позиции стационарн. |
| Скорость вращения приводного инструмента | 6 000 об/мин |
| Мощность насоса охлаждения | 0,46 кВт |
| Габаритные размеры | 2600×1300×1750 мм |
| Вес станка | 2 600 кг |

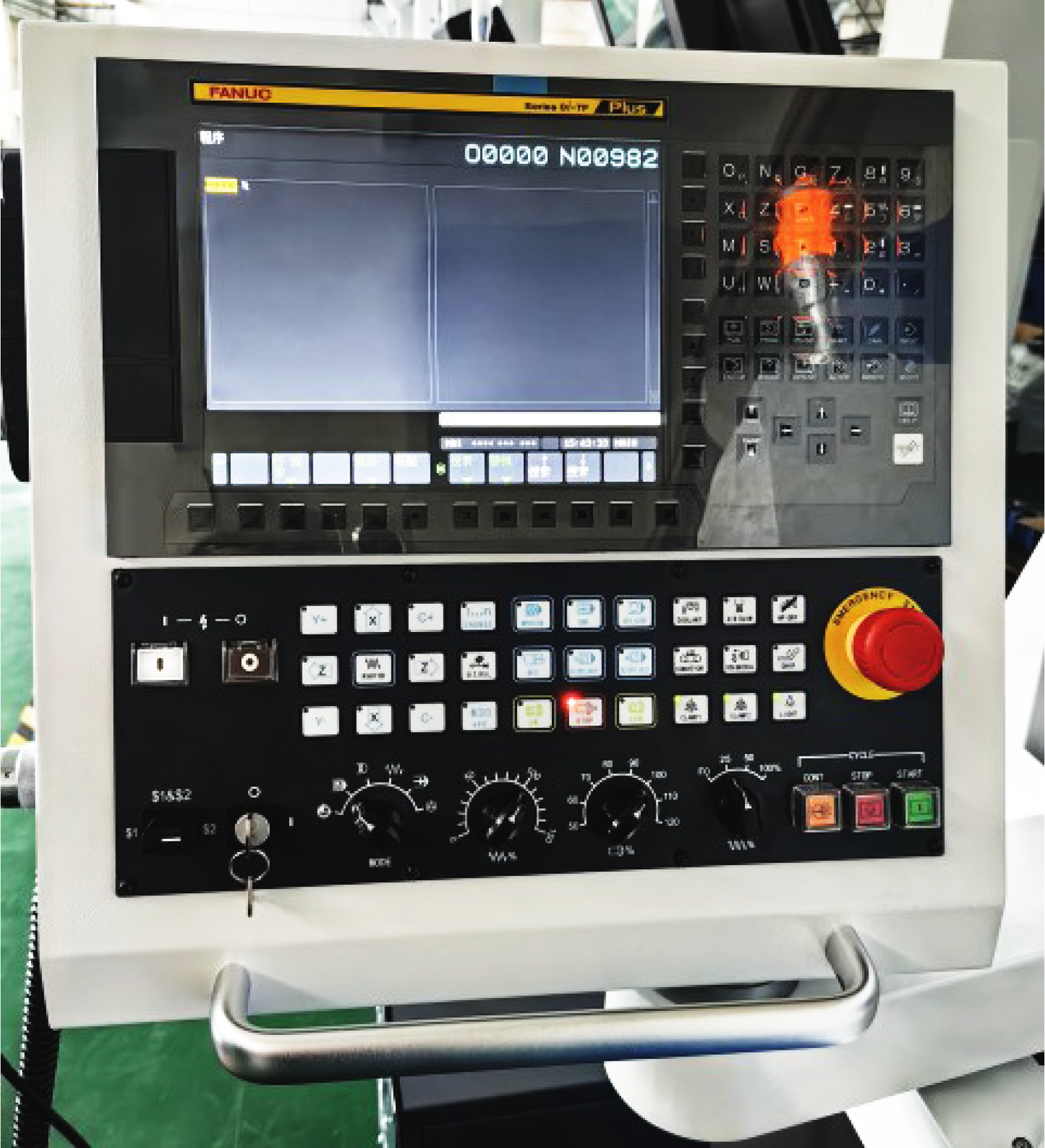

| Система ЧПУ | Fanuc Oi-TF |
Комплектующие и дополнительная комплектация
| Комплектующие | Производитель |
|---|---|
| Система ЧПУ | Fanuc (Япония) |
| Привода | Fanuc (Япония) |
| Электро-серво шпиндель | TAIWAN (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK P4 class (Япония) |
| Система смазки | HERG (Япония) |

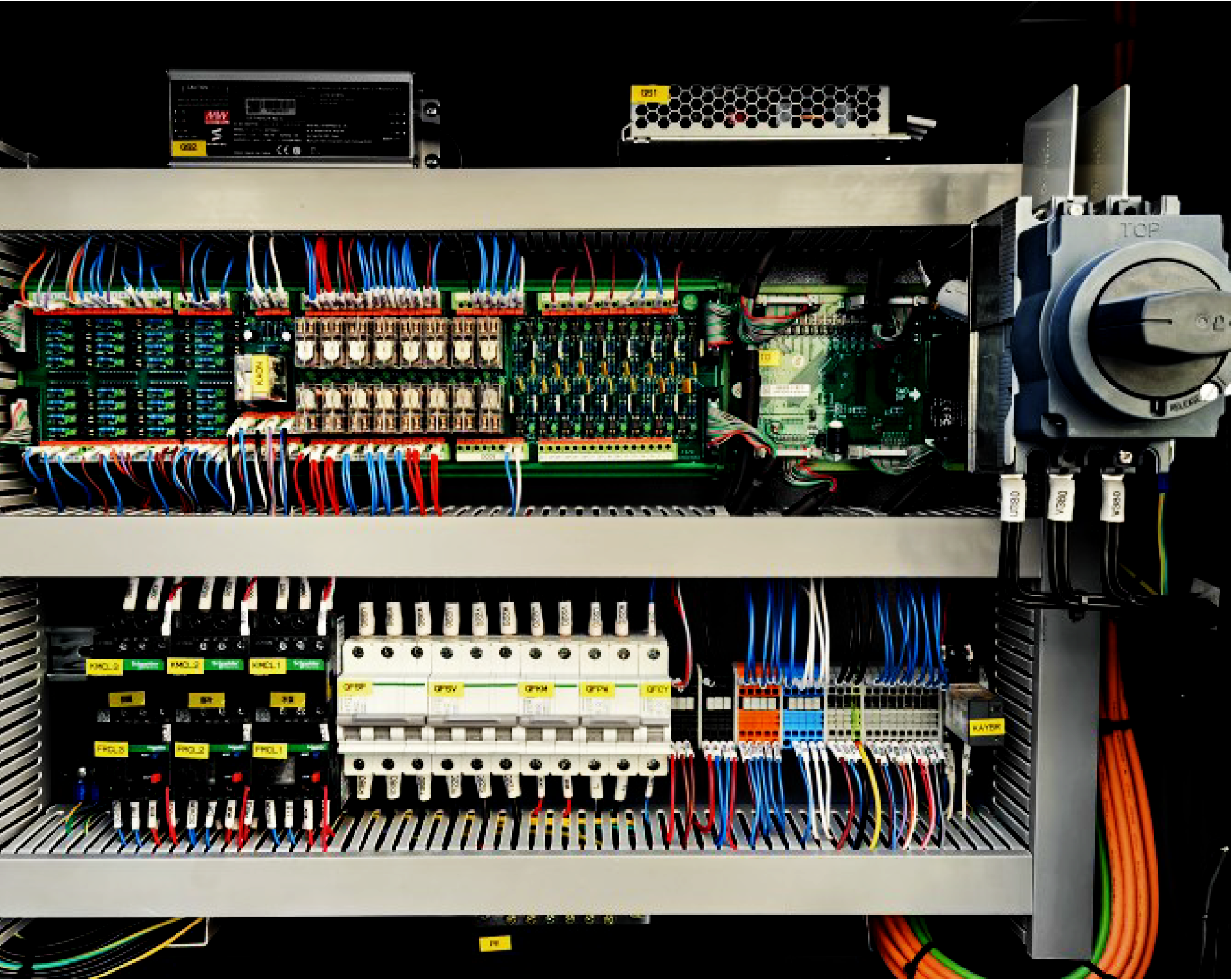

| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Дополнительная комплектация (не включено в поставку)
| Наименование | Цена |
|---|---|
| Блок приводной горизонтальный (позиции Т31-Т34) | по запросу |
| Блок приводной вертикальный (позиции Т31-Т34) | по запросу |
| Блок вихревого нарезания резьбы | по запросу |
| Цанга главного шпинделя круглая | по запросу |
| Цанга люнетная круглая | по запросу |
| Цанга противошпинделя круглая | по запросу |
| Цанга главного шпинделя шестигранная | по запросу |
| Цанга люнетная шестигранная | по запросу |
| Цанга противошпинделя шестигранная | по запросу |
| Цанга барфидера | по запросу |
Купить автомат продольного точения CSL 265 BLIN
Автомат продольного точения CSL 265 BLIN Machinery – это передовое оборудование, обеспечивающее высокую точность, надежность и производительность при обработке калиброванных прутков. Если вы хотите купить автомат продольного точения BLIN, данная модель станет отличным выбором для оптимизации производственных процессов вашего предприятия.
- Вес: 2600 кг.
- Автоматы продольного точения
- Максимальный диаметр обработки в шпинделе 26 мм
- Максимальный диаметр обработки в противошпинделе 30 мм
- Максимальная длина обработки 200 мм
- Максимальный диаметр сверления в шпинделе 10 мм
- Максимальный диаметр резьбонарезания в шпинделе М8
- Максимальный диаметр сверления в противошпинделе 10 мм
- Максимальный диаметр резьбонарезания в противошпинделе М8
- Частота вращения шпинделя 10 000 об/мин
- Частота вращения противошпинделя 10 000 об/мин
- Частота вращения приводного инструмента 6 000 об/мин
- Максимальное кол-во инструментов 24 шт
- Мощность двигателя шпинделя 3,7 кВт
- Мощность двигателя противошпинделя 3,1 кВт
- Мощность двигателя приводного инструмента 1 кВт
- Мощность двигателя насоса системы СОЖ 0,46 кВт
- Мощность двигателя насоса подачи смазки направляющих 0,25 кВт
- Система ЧПУ Fanuc Oi-TF
- Диагональ монитора 10 "
- Язык интерфейса системы ЧПУ русский, английский
- Кол-во одновременно управляемых осей 8 шт
- Ускоренная подача по оси X1 20 м/мин
- Ускоренная подача по оси X2 24 м/мин
- Ускоренная подача по оси Y1 24 м/мин
- Ускоренная подача по оси Z1 24 м/мин
- Ускоренная подача по оси Z2 24 м/мин
- Объем бака СОЖ 220 л
- Требуемое давление 0,5 мПа
- Расход воздуха 5 л/мин
- Общие характеристики
- Тип системы смазки автоматическая
- Электрическое напряжение (электропитание) 380 В
- Частота переменного тока 50 Гц
- Габаритный размер станка (ширина) 2 400 мм
- Габаритный размер станка (глубина) 1 300 мм
- Габаритный размер станка (высота) 1 750 мм
- Мощность энергопотребления станка 15 кВт
- Бренд BLIN MACHINERY
- Страна производитель Китай
- Серия CSL
