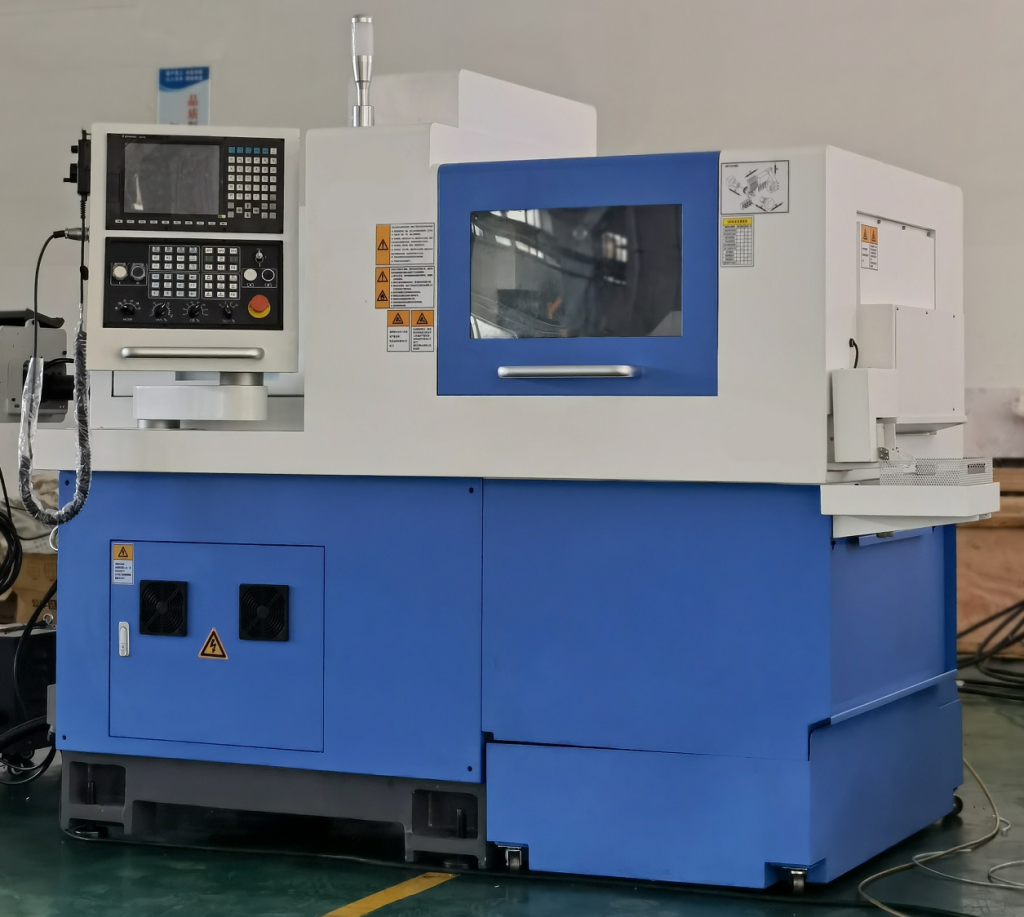

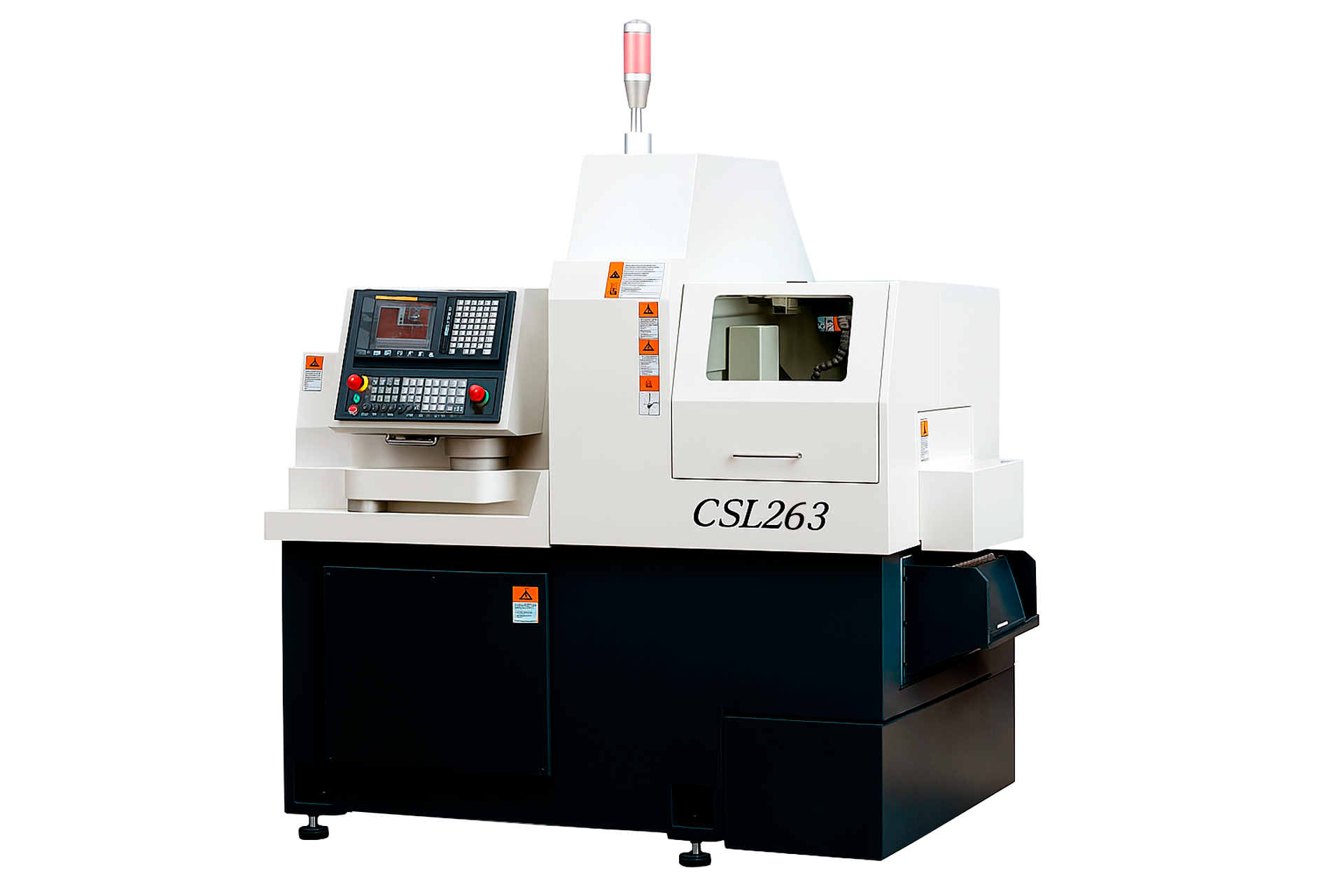

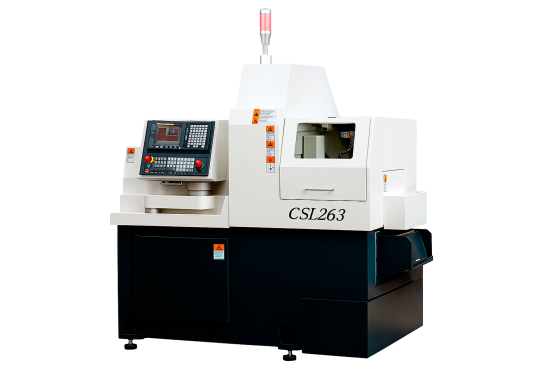

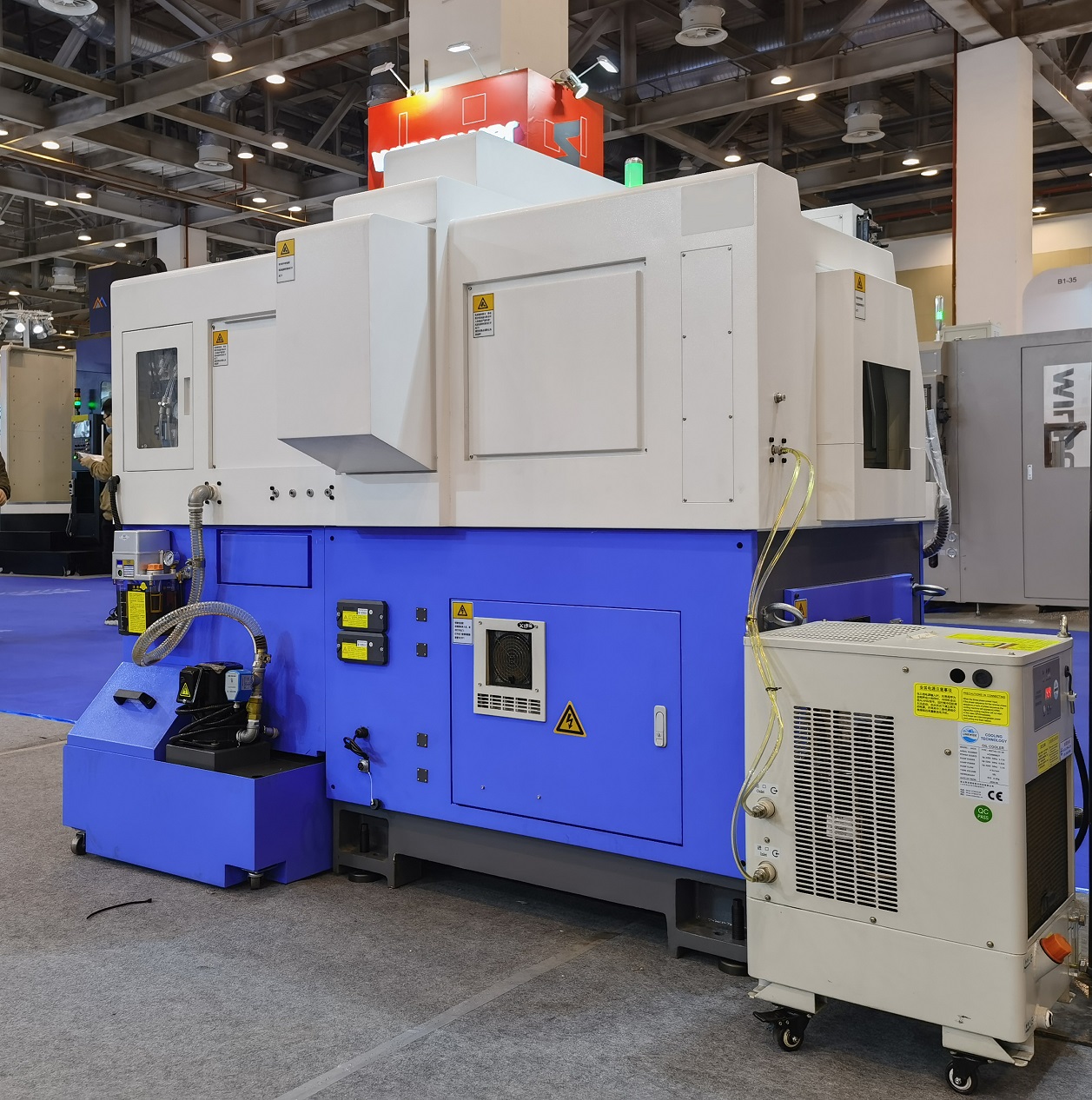

Автомат продольного точения BLIN MACHINERY BL CSL 263 Fanuc с барфидером

Автомат продольного точения BLIN MACHINERY BL CSL 263 Fanuc с барфидером — это прецизионный станок с ЧПУ, оснащённый одним шпинделем и тремя осями, разработанный для обработки прутков диаметром до 26 мм. Используя японские технологии и компоненты от NSK, THK и Fanuc, станок обеспечивает высокую точность и надёжность. Автоматический барфидер оптимизирует подачу материала, сокращая время простоя и повышая производительность серийного производства. Идеально подходит для сложных деталей в медицинской, автомобильной и микромеханической промышленности.

Назначение станка

• Обработка прутков диаметром до 26 мм с высокой точностью.
• Токарно-фрезерная обработка в одном цикле.
• Автоматизированное производство с барфидером для серийных партий.
• Сверление, фрезерование и резьбонарезание прецизионных компонентов.

Преимущества использования

• Барфидер обеспечивает бесперебойную подачу прутков.
• Fanuc ЧПУ гарантирует надёжное управление и простоту программирования.
• Биение шпинделя ≤0,002 мм и повторяемость ≤0,003 мм.
• Компоненты NSK/NTN и THK/PMI повышают долговечность.

Области применения

• Медицинские компоненты и прецизионные инструменты.
• Автомобильные детали, включая валы и фитинги.
• Электронные и микромеханические элементы.
• Детали с высокими требованиями к допускам.

BL CSL 263 Fanuc с барфидером сочетает автоматизацию и высокую точность, обеспечивая эффективное производство сложных деталей.

Технические характеристики

Основные элементы

Конструкция станины

• Чугунная станина Meehanite с высокой демпфирующей способностью.
• Цельнолитая конструкция с термообработкой для долговечности.
• Стабильность при термических и механических нагрузках.
• Низкий центр тяжести для устойчивости.
• Направляющие THK/PMI для точного движения.

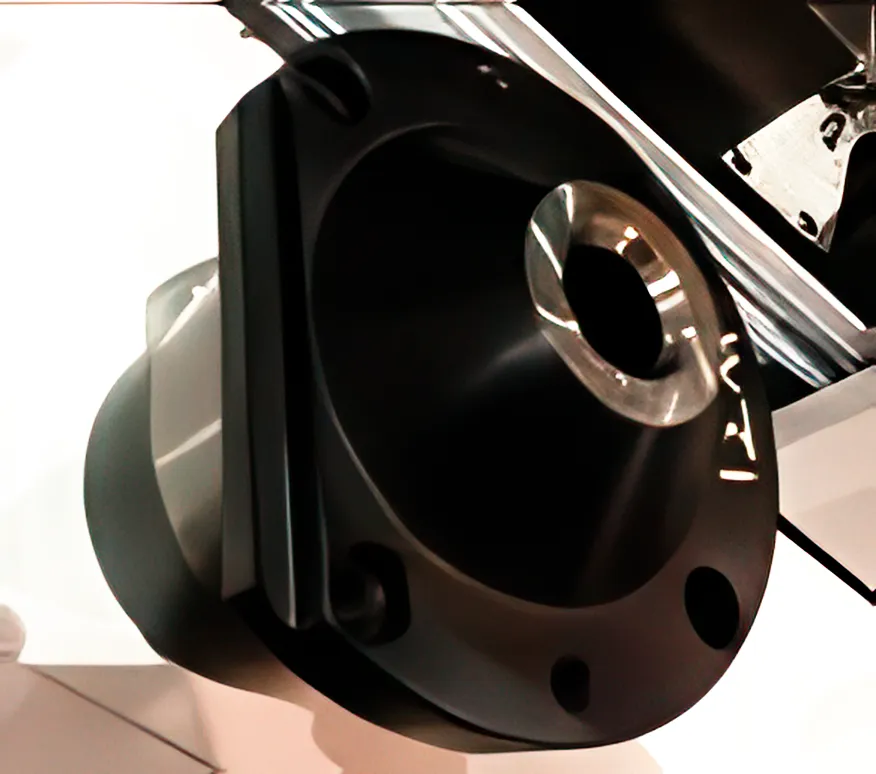

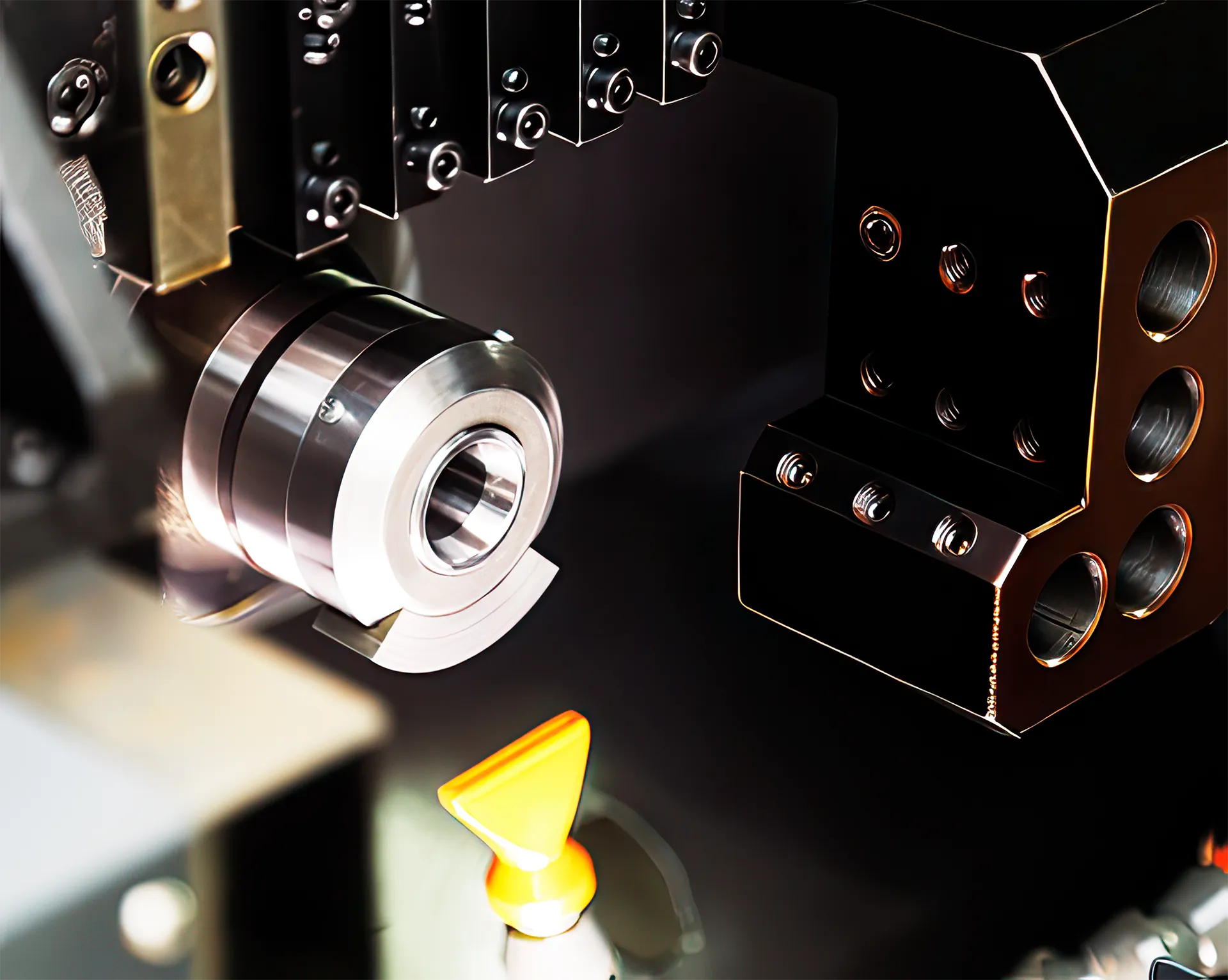

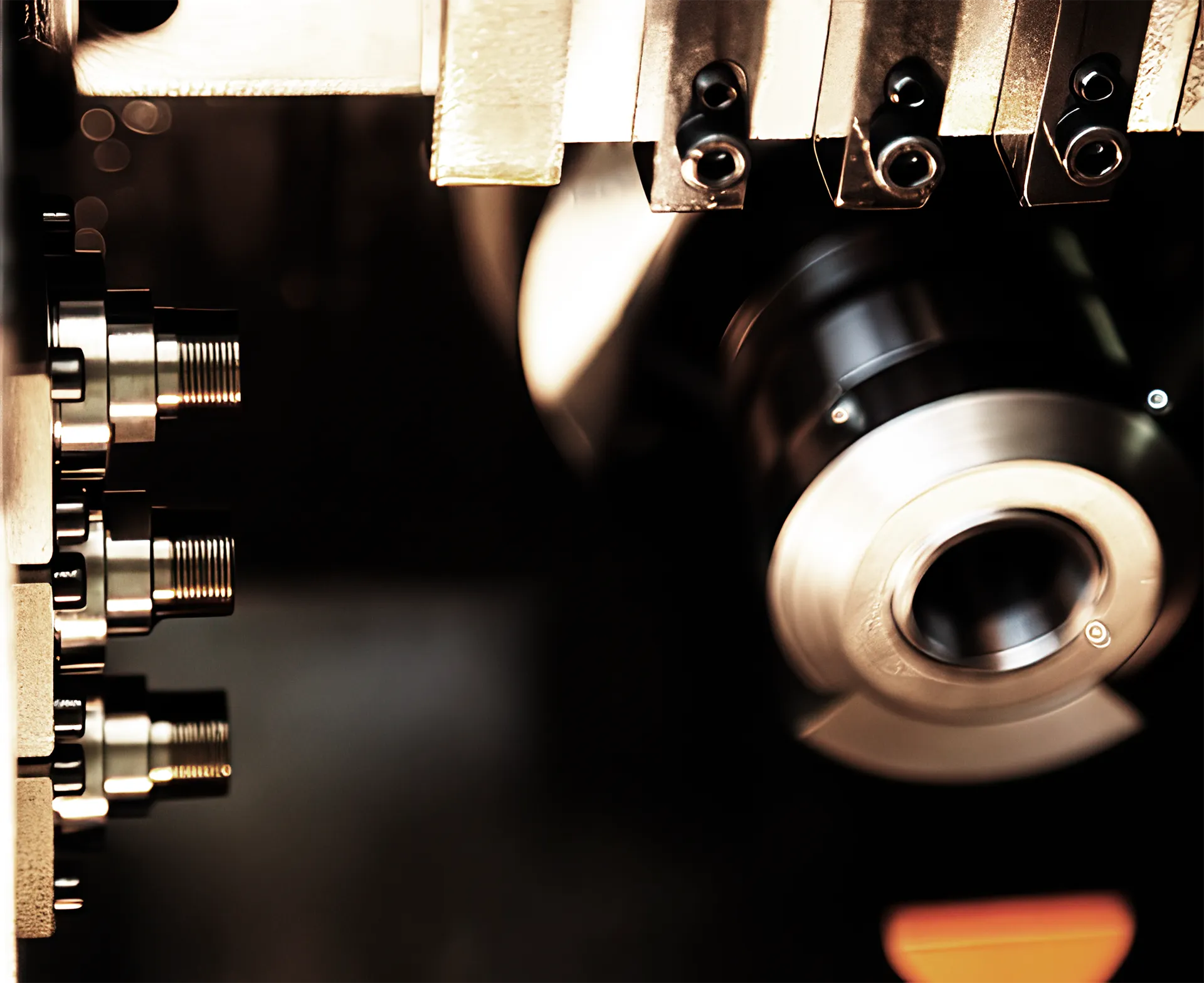

Шпиндель и направляющая втулка

• Сервоприводной электрошпиндель с подшипниками NSK/NTN класса P4, биение ≤0,002 мм.
• Вращающаяся втулка для прутков до 26 мм.
• CS ось с индексацией 0,001° для точной обработки.
• Электромагнитный тормоз для стабильной фиксации.

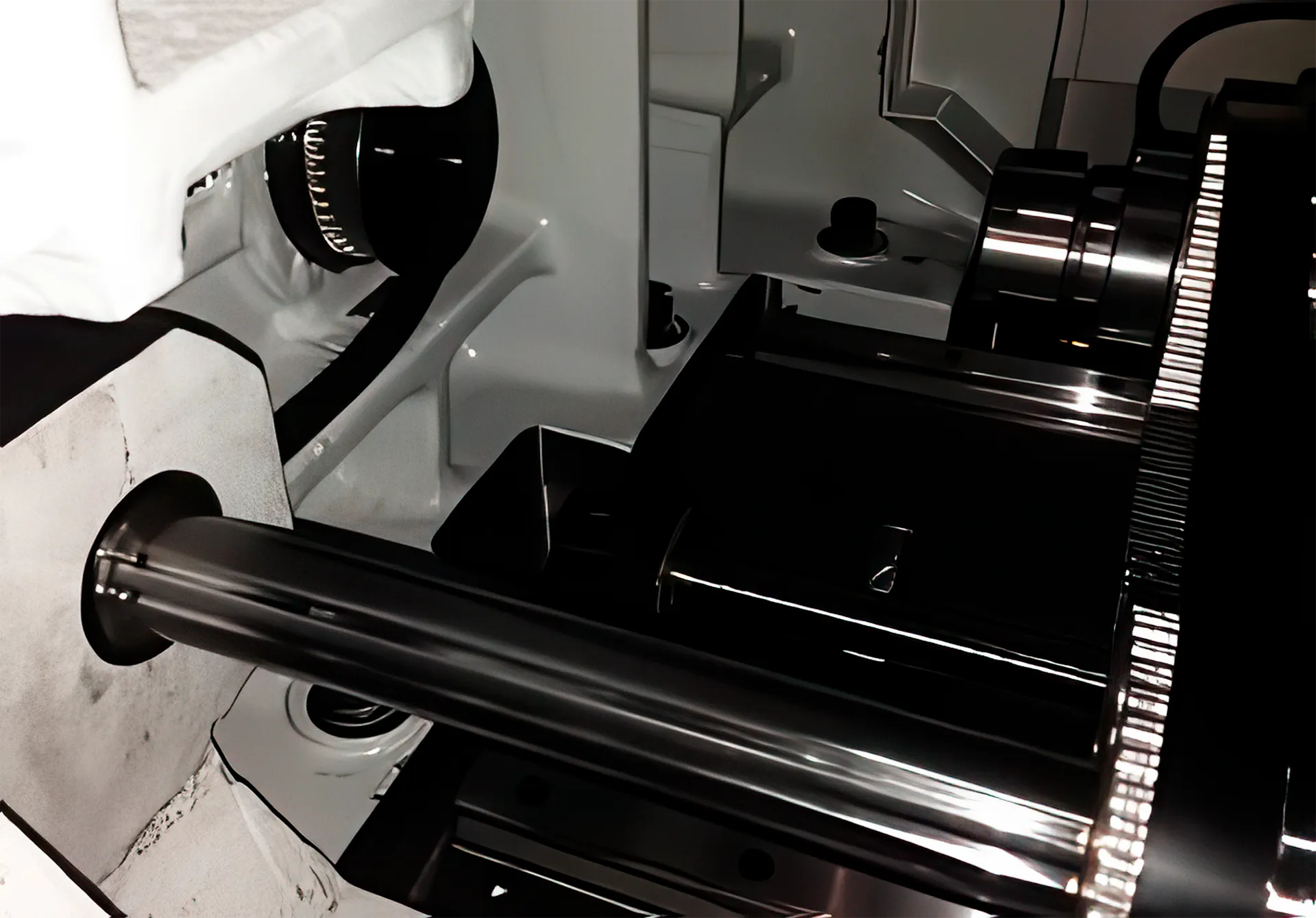

Барфидер

• Автоматический барфидер для прутков Ø 2–26 мм.
• Непрерывная подача материала для серийного производства.
• Минимизация ручного вмешательства.
• Интеграция с Fanuc для точного управления.

Перемещение по осям

• Линейные направляющие THK/PMI для плавного движения.
• Шарико-винтовые пары THK/PMI с повторяемостью ≤0,003 мм.
• Быстрые перемещения: 20/24/24 м/мин.
• Сервоприводы Fanuc для высокой точности.
• Герметичные кожухи для защиты от стружки.

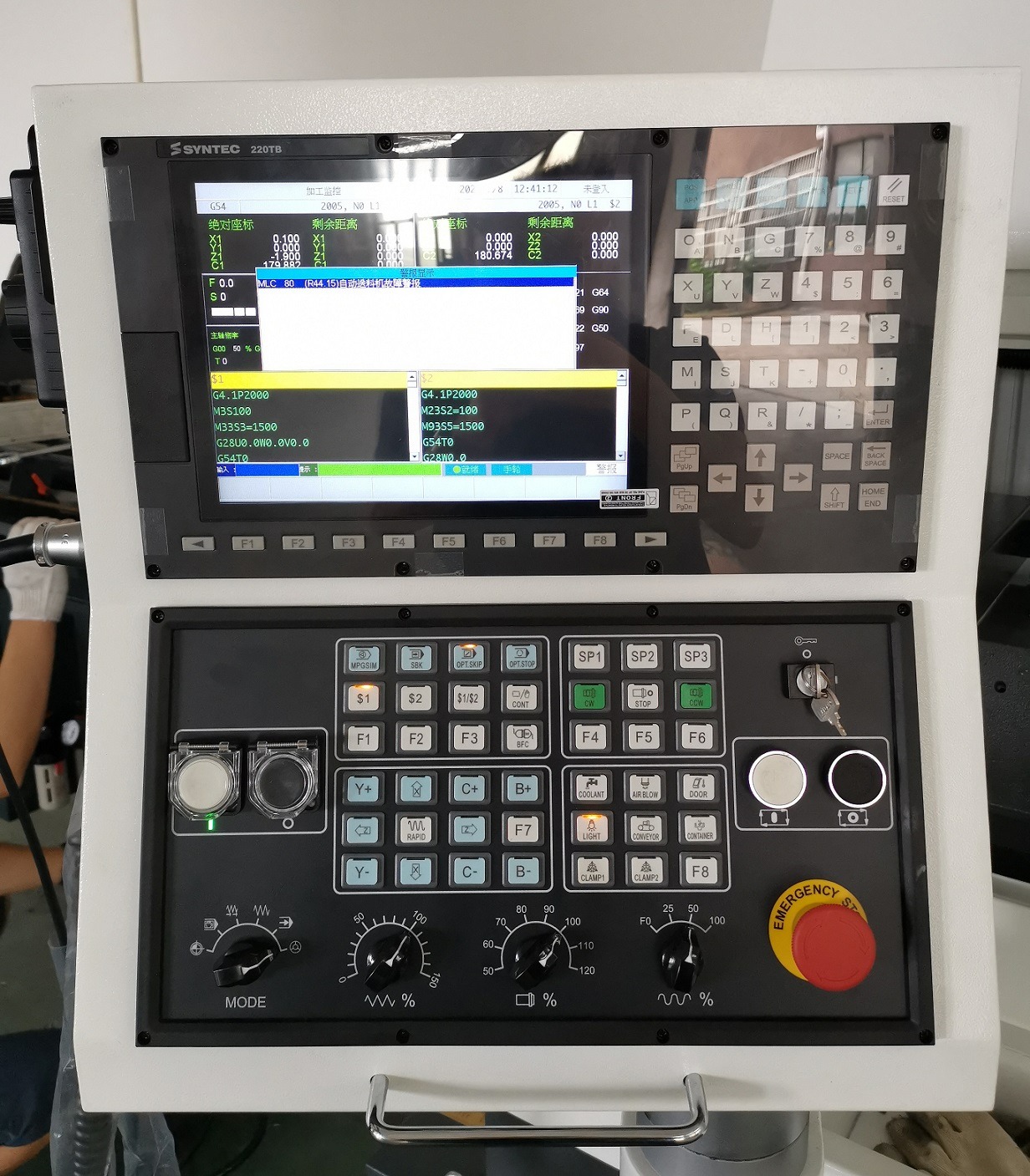

Система ЧПУ и управления

• Fanuc 0i-TF с цветным дисплеем и эргономичным интерфейсом.
• Поддержка G-кодов, RS232, LAN, USB-интерфейсы.
• Совместимость с CAD/CAM для сложных программ.
• Ручной пульт для удобной настройки.
• Система самодиагностики для устранения сбоев.

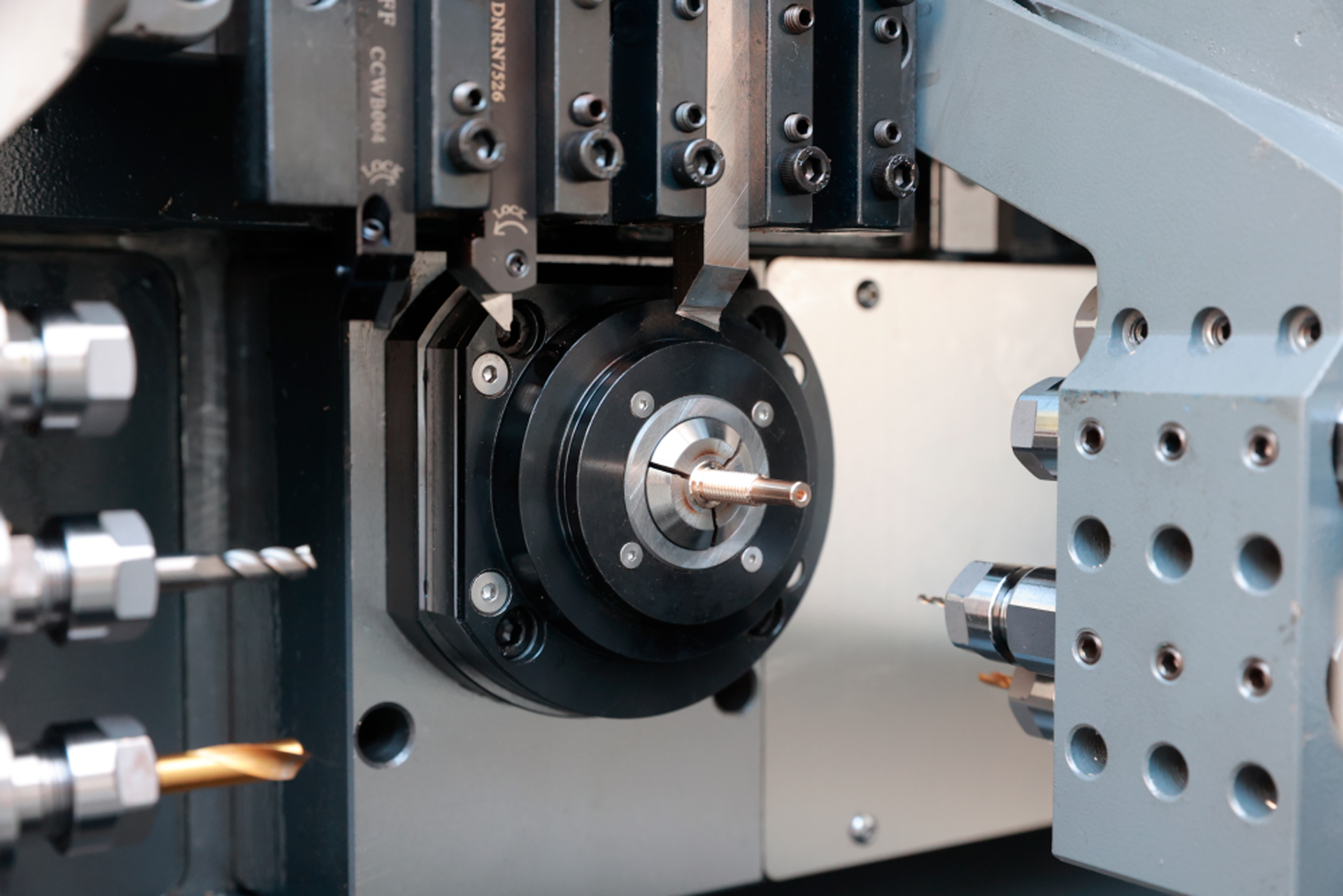

Инструментальная оснастка

• Токарный инструмент: 1 × □16 мм + 5 × □12 мм.
• Осевой стационарный инструмент: 4 × ER16.
• Радиальный приводной инструмент: 2 × ER11 + 2 × ER16, 6 000 об/мин, 1 кВт.
• Максимальный диаметр сверления/резьбонарезания радиальным инструментом: Ø 8 мм/M6.

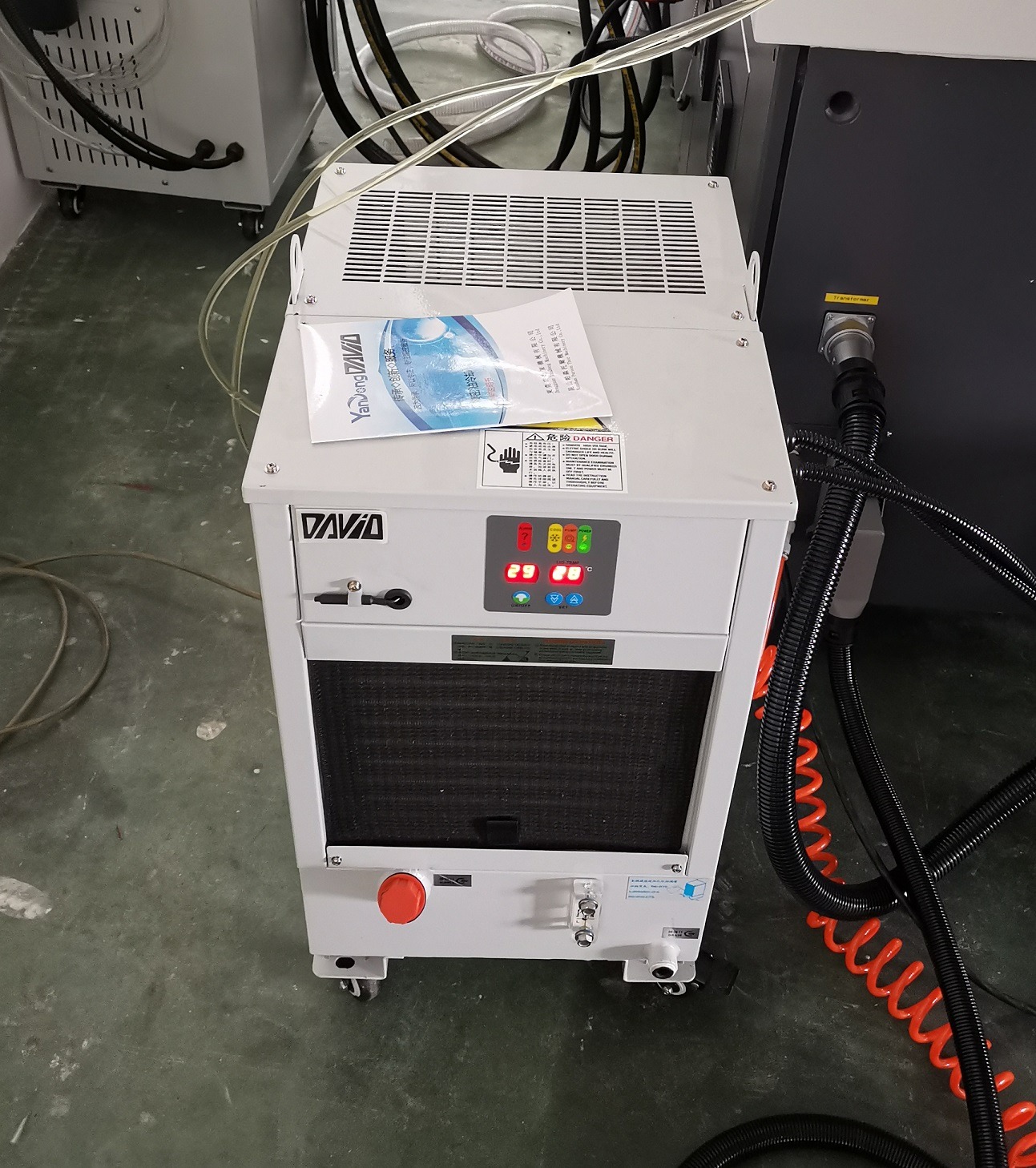

Система подачи СОЖ

• Насос мощностью 0,4 кВт с регулируемыми соплами.
• Бак СОЖ с фильтрацией для чистоты жидкости.
• Эффективное охлаждение зоны обработки.

Централизованная система смазки

• Автоматическая система HERG для смазки.
• Смазка ШВП, направляющих и подшипников.
• Контроль уровня смазки для надёжности.
• Минимизация износа узлов.

Экономическая эффективность

Автомат продольного точения BLIN MACHINERY BL CSL 263 Fanuc с барфидером повышает эффективность производства благодаря автоматизированной подаче прутков и высокой точности обработки. Система Fanuc и прецизионные компоненты обеспечивают стабильную работу, а барфидер сокращает время перенастройки. Купить этот станок — значит оптимизировать серийное производство сложных деталей с минимальными затратами времени и ресурсов.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, барфидер, аксессуары, опции.
  • Документация: Руководство, схемы подключения.
  • Осмотр компонентов: Проверка шпинделя, подшипников, ШВП, направляющих, барфидера.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), выдерживает 1 800 кг.
    • Габариты: 1 700×1 300×1 750 мм + 1 м для барфидера.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндель (4,2 кВт).
  • Пневмосистема: 0,5–0,7 МПа (AIRTAC).
  • Инструменты: Грузоподъёмное оборудование (1 800 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять станок (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Пневмосистема: Подсоединить шланги AIRTAC.
  • Направляющая втулка: Установить вращающуюся или фиксированную втулку.
  • Барфидер: Установить и настроить для прутков Ø 2–26 мм.
  • Инструменты: Наружные (1×□16 мм + 5×□12 мм), радиальные (2×ER11 + 2×ER16), осевые (4×ER16).
  • Дополнительные системы:
    • Система охлаждения: насос (0,4 кВт), бак СОЖ.
    • Транспортер стружки, сбор масляного тумана (опция).

Комплектация

• Fanuc 0i-TF с цветным дисплеем.
• Сервоприводной электрошпиндель с CS осью.
• Чугунная станина Meehanite.
• Вращающаяся или фиксированная направляющая втулка.
• Автоматический барфидер (Ø 2–26 мм).

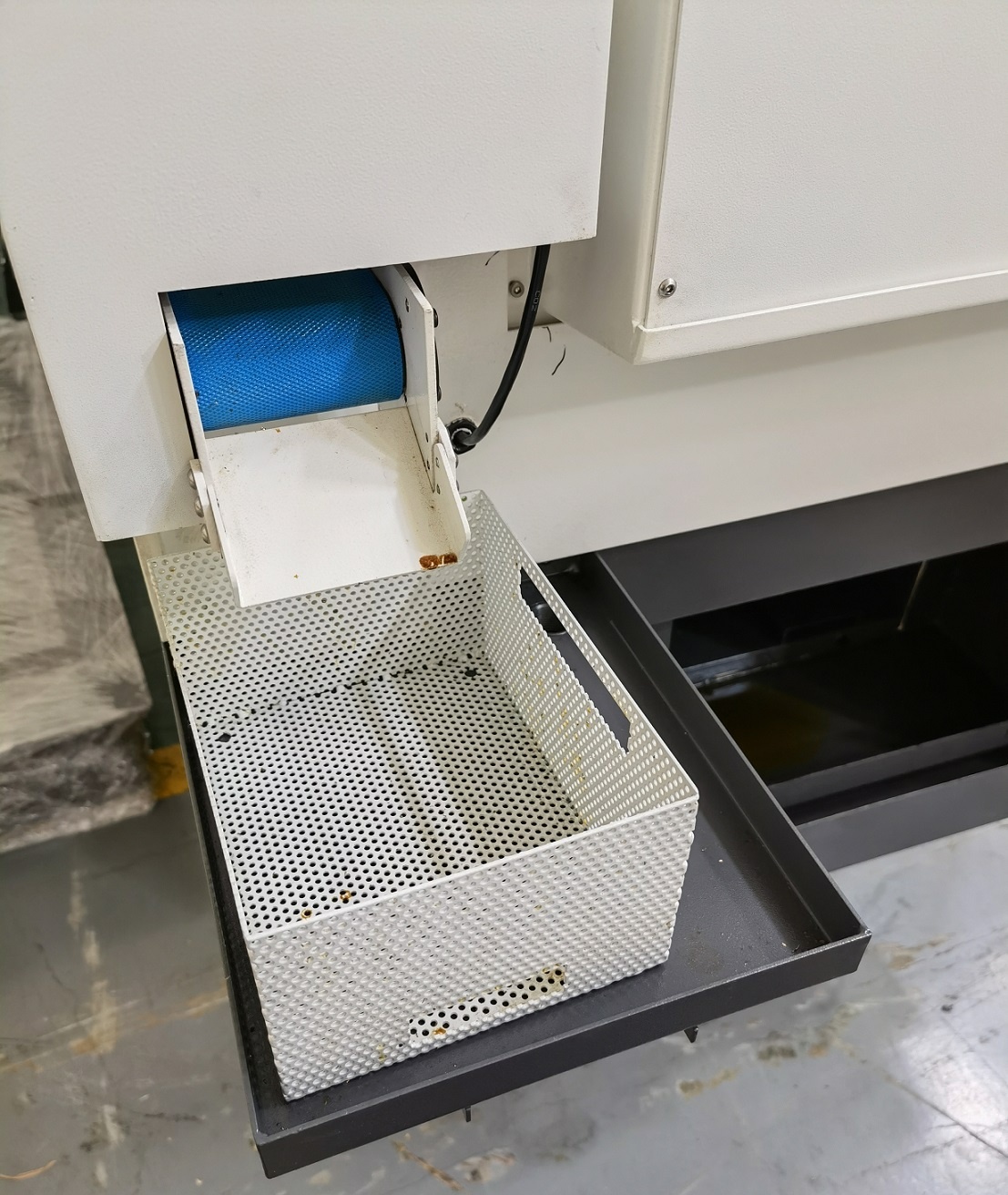

• Уловитель деталей.
• Инструменты: 1 × □16 мм + 5 × □12 мм, 4 × ER16 (осевые), 2 × ER11 + 2 × ER16 (радиальные).
• Система смазки HERG.
• Освещение и сигнальная лампа.
• Трансформатор 380 В.
• Документация и руководство.

Дополнительная комплектация

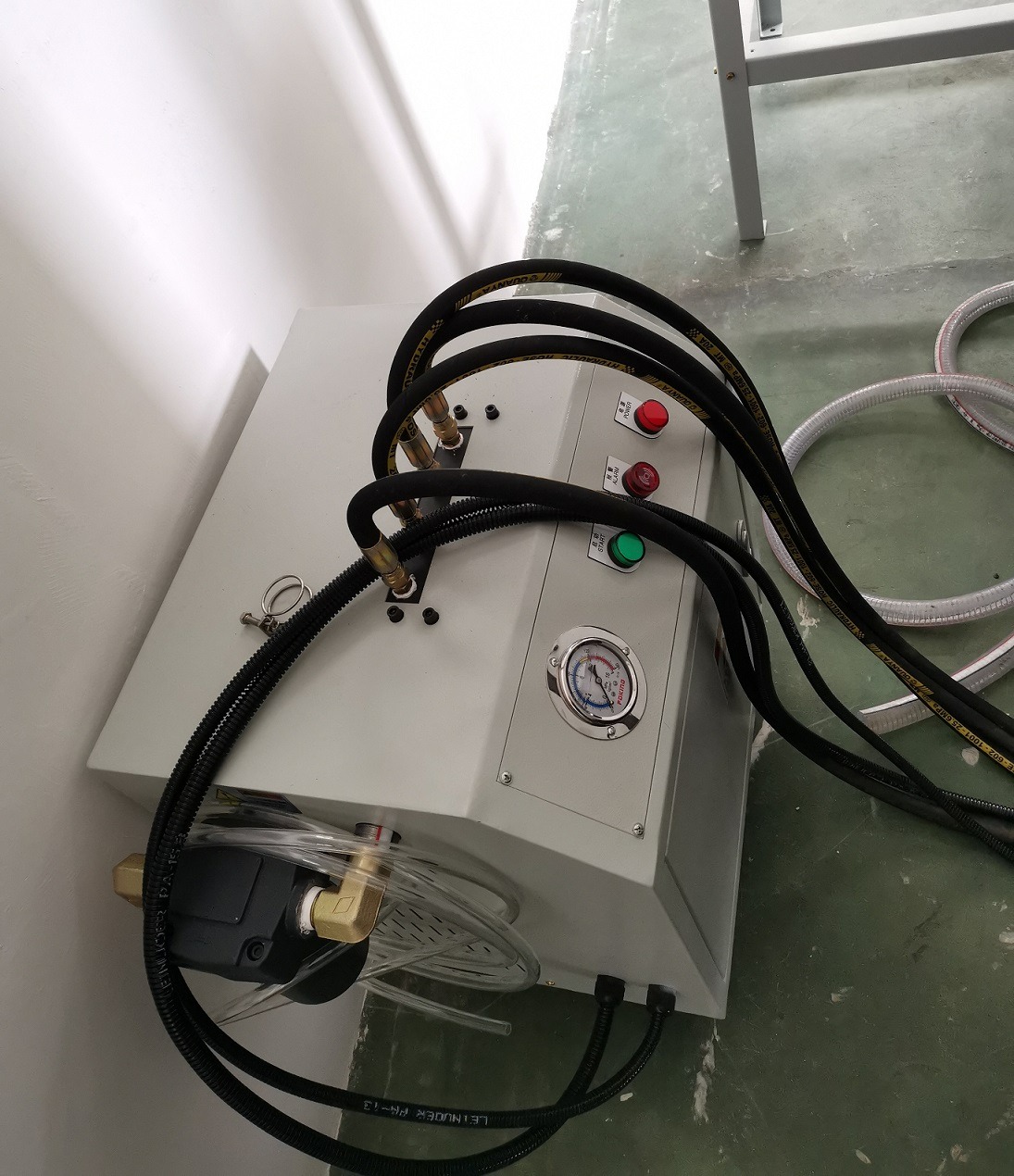

• СОЖ высокого давления.

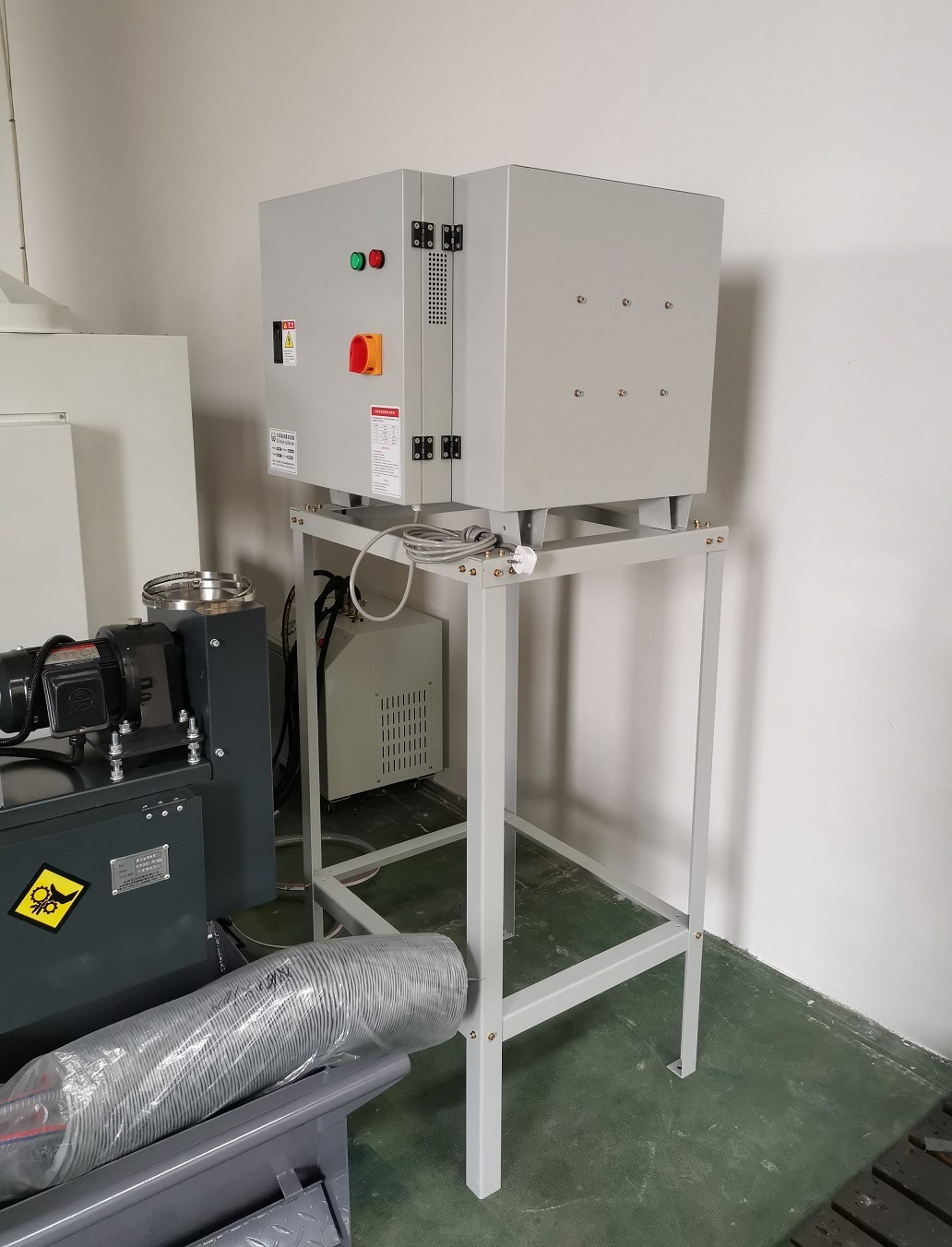

• Сбор масляного тумана.
• Автоматический транспортер стружки.
