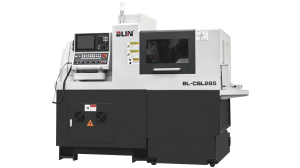

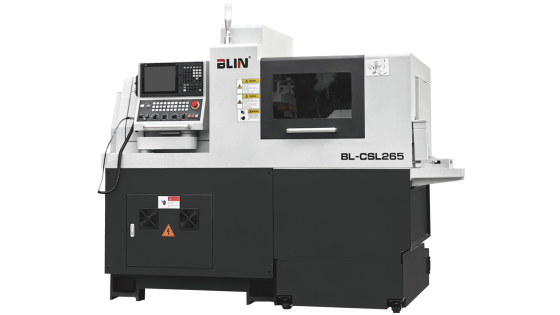

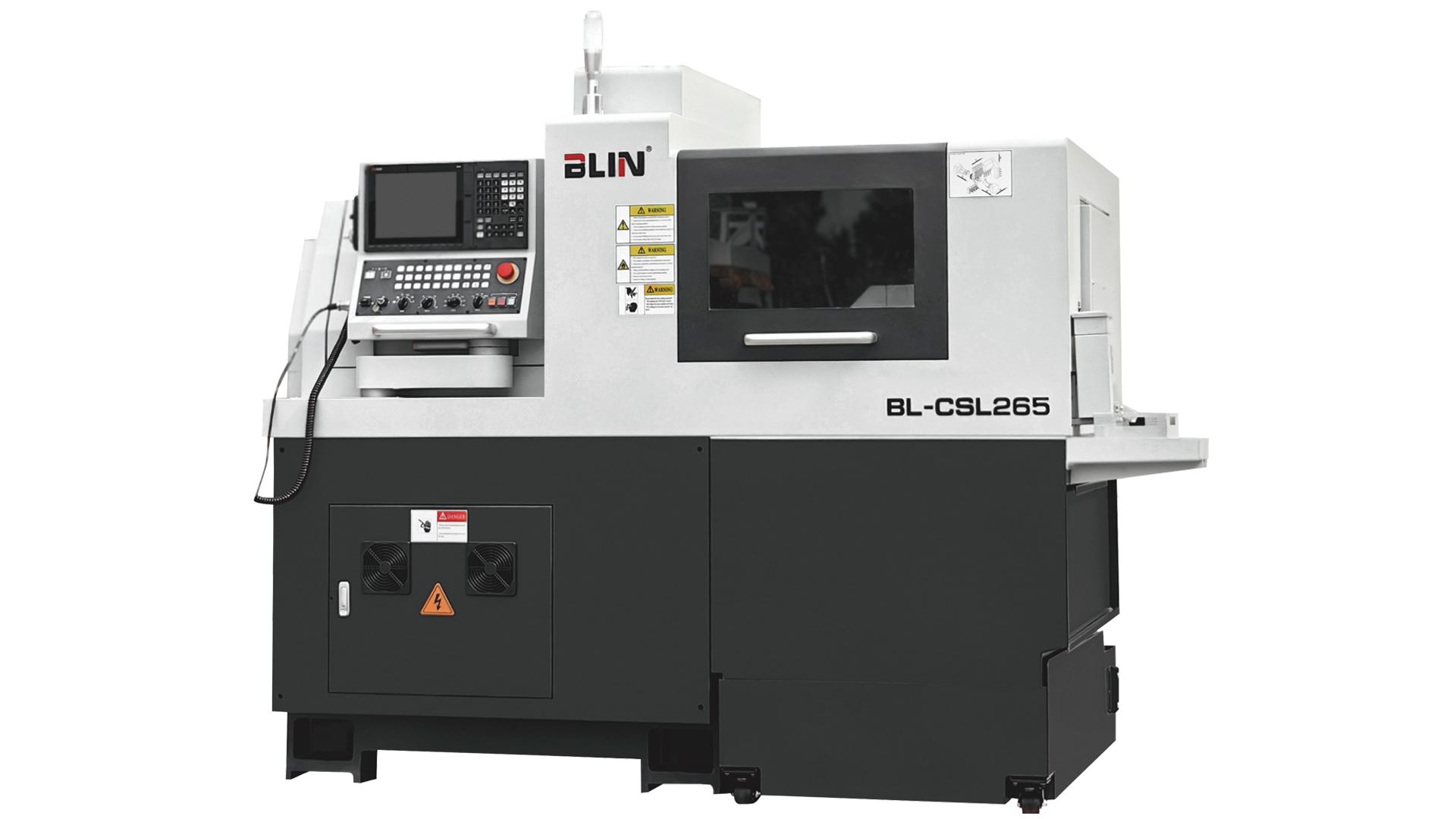

Автомат продольного точения BLIN MACHINERY BL CSL 265 Syntec с барфидером

Автомат продольного точения BLIN MACHINERY BL CSL 265 Syntec с барфидером — это высокоточный станок с ЧПУ, оснащённый двумя шпинделями и пятью осями, предназначенный для обработки прутков диаметром до 26 мм. Интеграция японских технологий и компонентов от NSK, HIWIN и SYNTEC обеспечивает надёжность и точность. Двухканальная обработка деталей (одновременная обработка разных заготовок на главном и контршпинделе) значительно сокращает время цикла. Автоматический барфидер оптимизирует подачу материала, минимизируя вмешательство оператора и повышая эффективность серийного производства. Станок идеально подходит для сложных деталей в автомобильной, медицинской и аэрокосмической промышленности.

Назначение станка

• Прецизионная обработка прутков диаметром до 26 мм.
• Комбинированная токарно-фрезерная обработка в одном цикле.
• Автоматизированное производство с барфидером для серийных партий.
• Сверление, фрезерование и резьбонарезание сложных деталей.

Преимущества использования

• Двухканальная обработка ускоряет производство.
• Барфидер обеспечивает непрерывную подачу прутков.
• SYNTEC 22TB ЧПУ упрощает управление и повышает стабильность.
• Высокая точность: биение шпинделя ≤0,002 мм, повторяемость ≤0,003 мм.

Области применения

• Автомобильные компоненты (валы, фитинги).
• Медицинские инструменты и имплантаты.
• Аэрокосмические детали с жёсткими допусками.
• Прецизионные элементы для электроники.

BL CSL 265 Syntec с барфидером предлагает автоматизированное решение для производства сложных деталей, сочетая высокую точность и производительность.

Технические характеристики

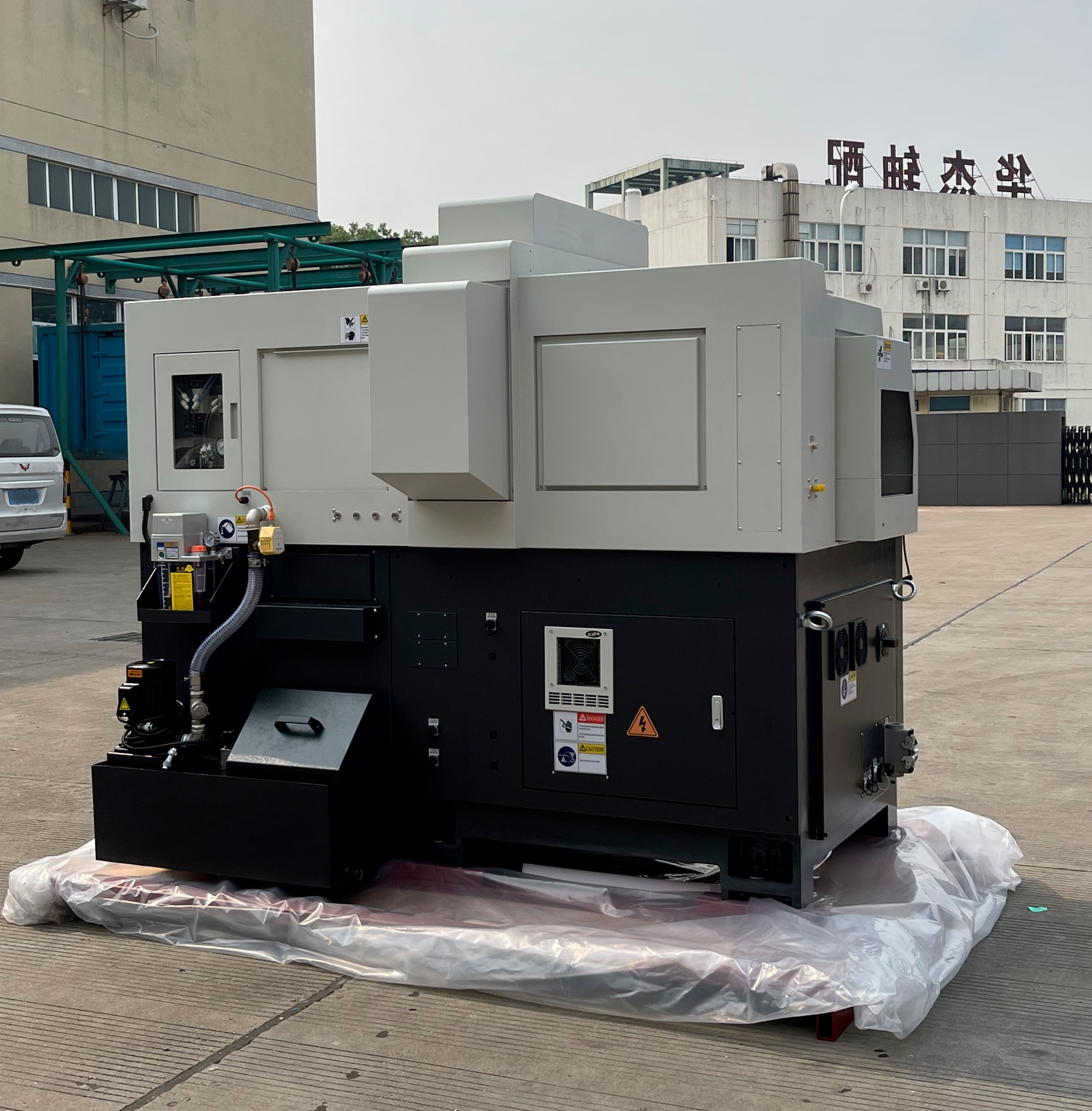

Основные элементы

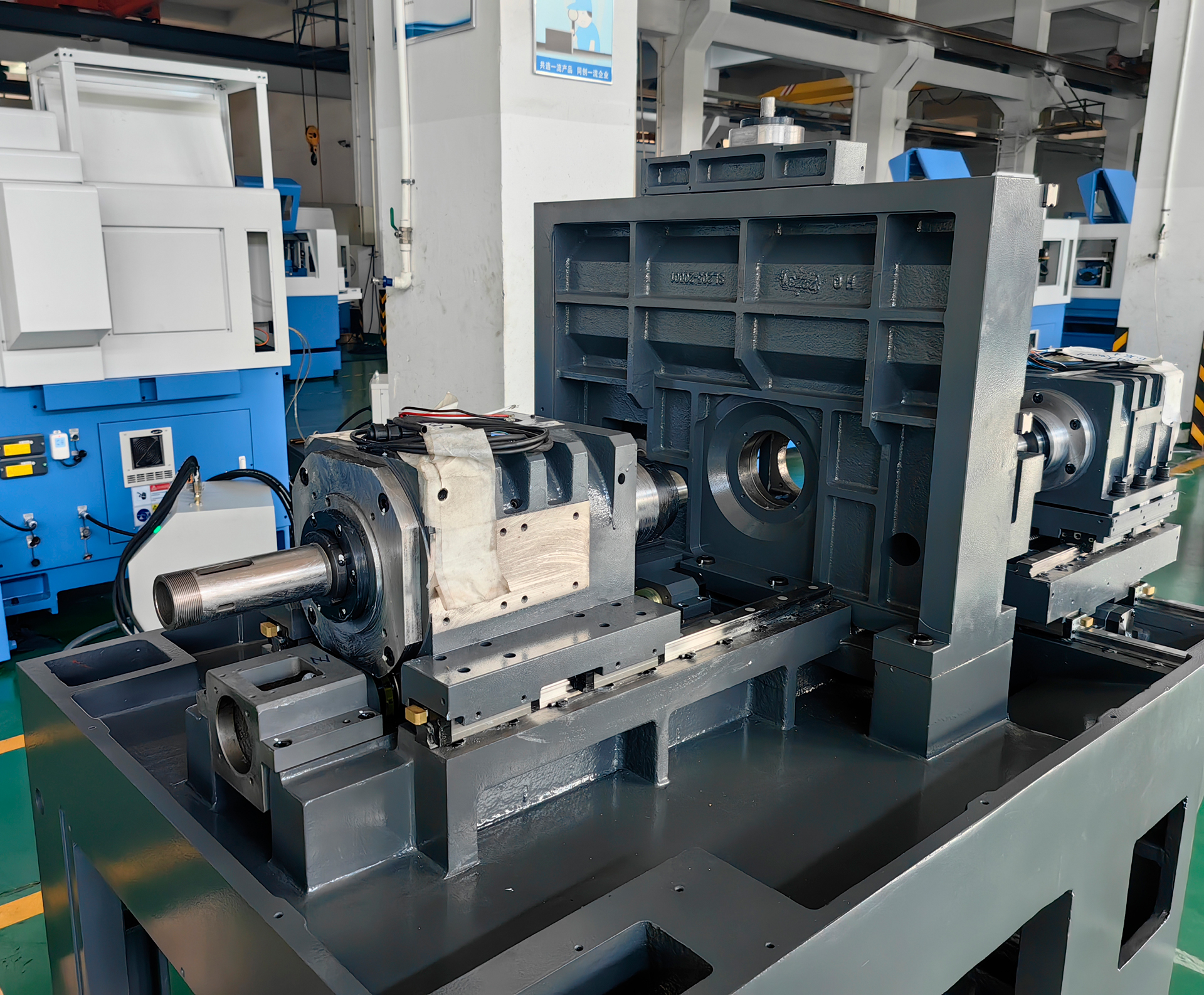

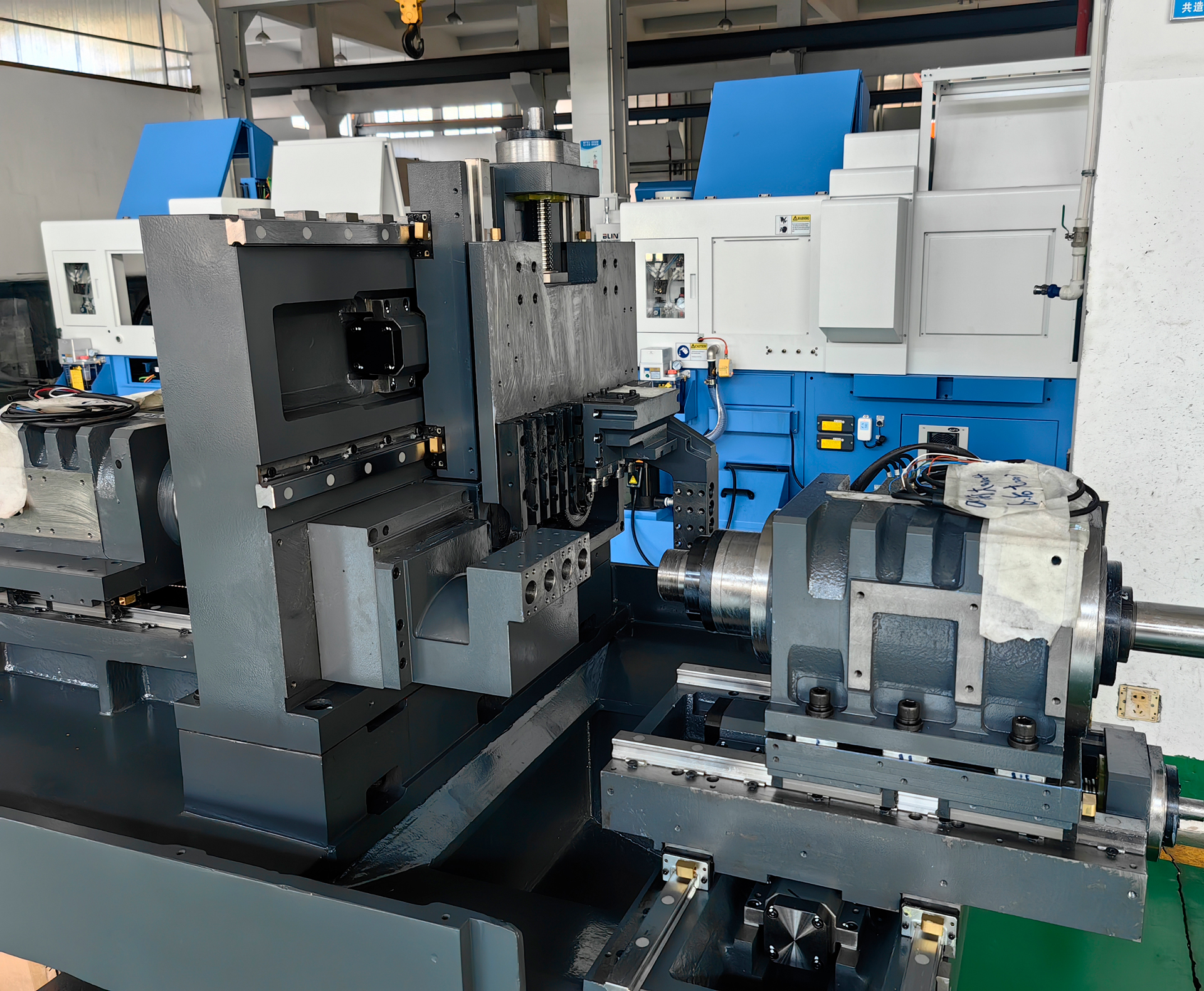

Конструкция станины

• Чугунная станина Meehanite с высокой жёсткостью и демпфированием.
• Цельнолитая конструкция с термообработкой для долговечности.
• Стабильность при высоких термических и механических нагрузках.
• Оптимизированная геометрия для устойчивости.
• Линейные направляющие HIWIN/THK для точного перемещения.

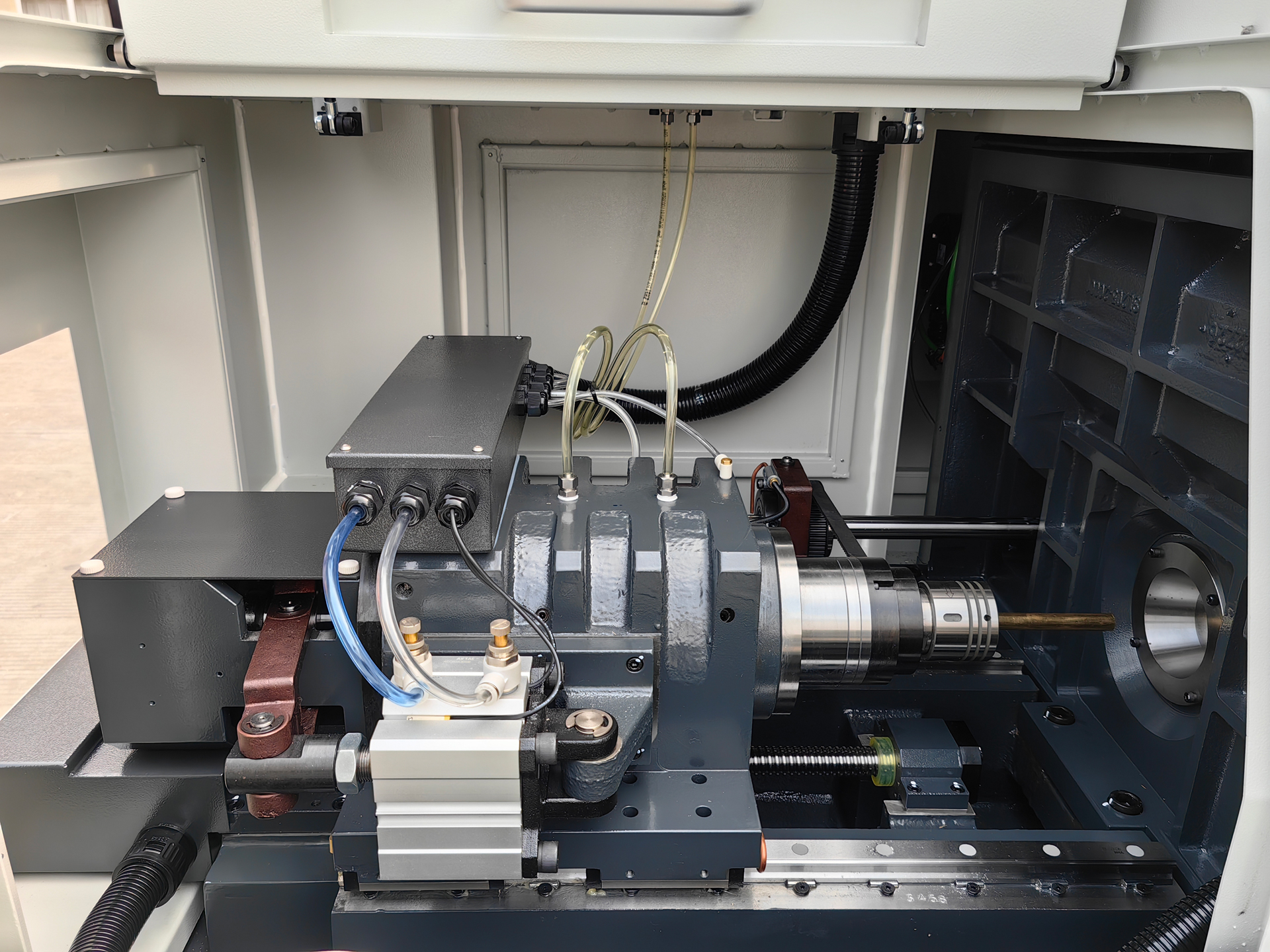

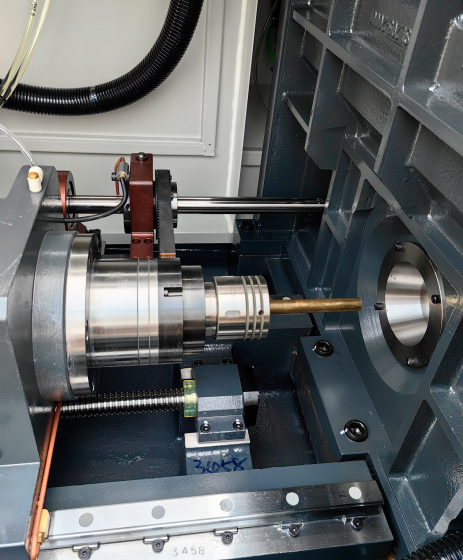

Шпиндель и направляющая втулка

• Сервоприводные электрошпиндели с подшипниками NSK/NTN класса P4, биение ≤0,002 мм.

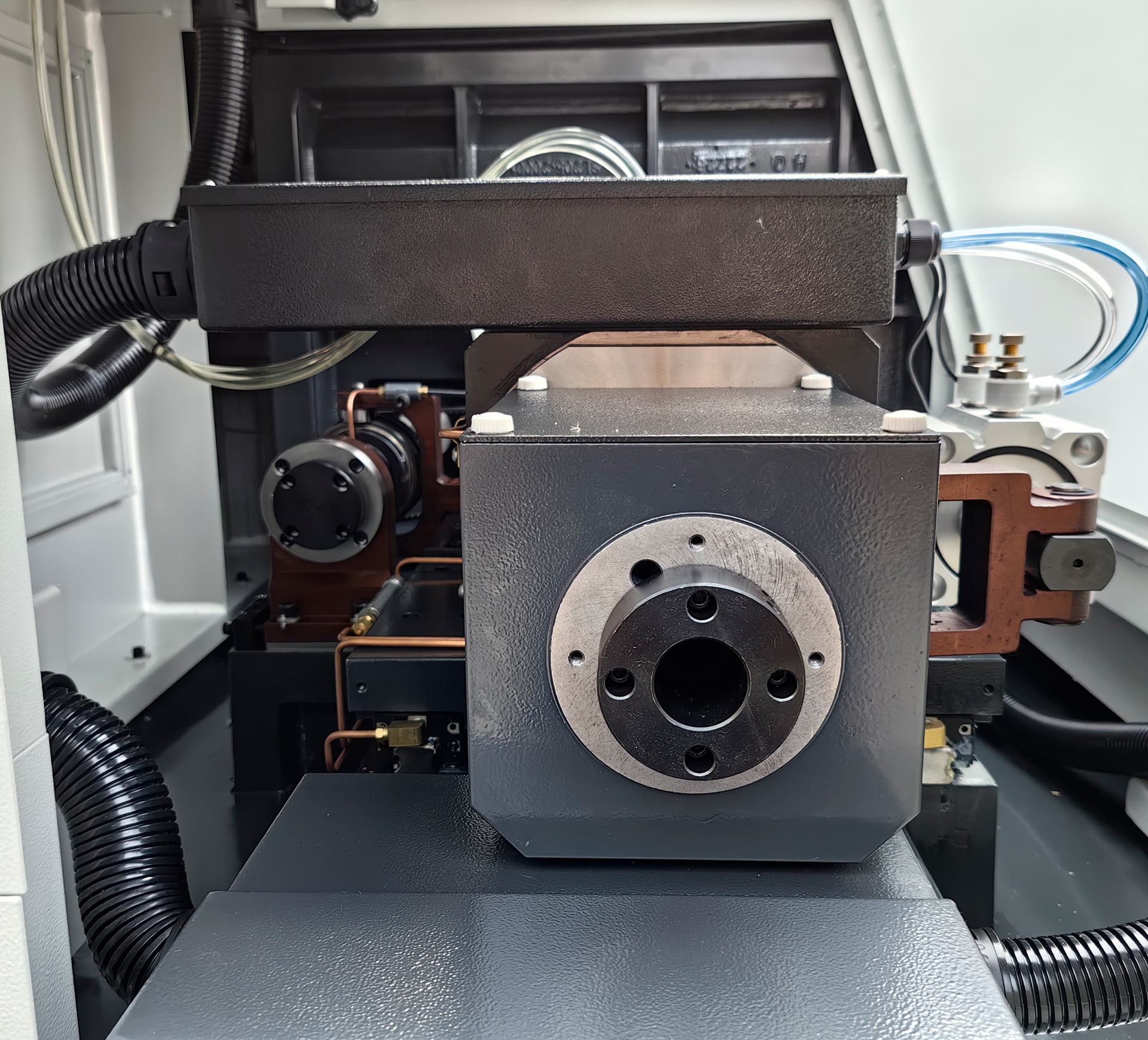

• Вращающаяся или фиксированная втулка для прутков до 26 мм.
• CS ось с индексацией 0,001° для высокой точности.
• Электромагнитный тормоз для надёжной фиксации шпинделя.
• Масляное охлаждение шпинделя для стабильной работы.

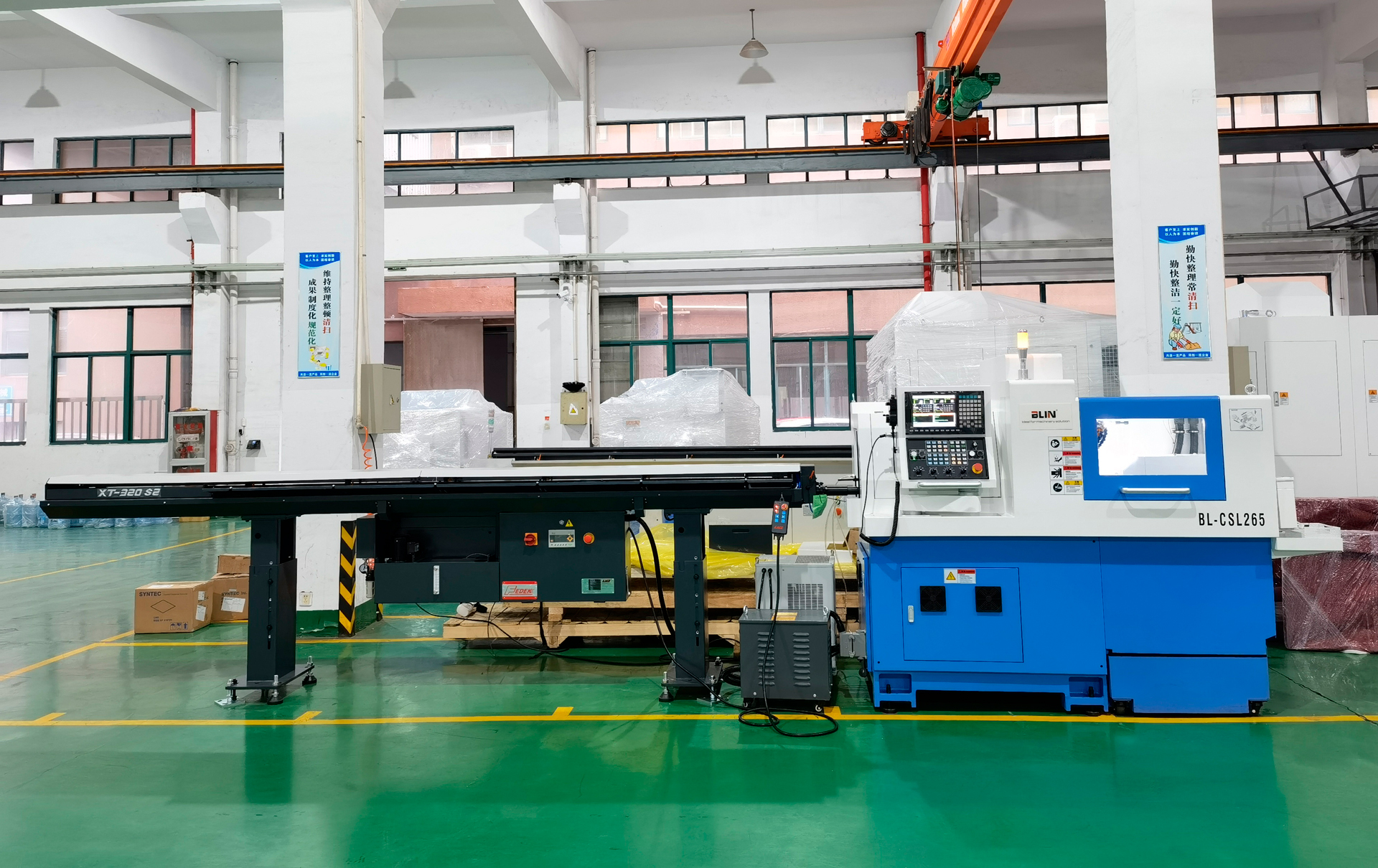

Барфидер

• Автоматический барфидер для прутков Ø 5–26 мм.
• Непрерывная подача материала для серийного производства.
• Минимизация ручного вмешательства, повышение эффективности.
• Интеграция с SYNTEC для точного управления подачей.

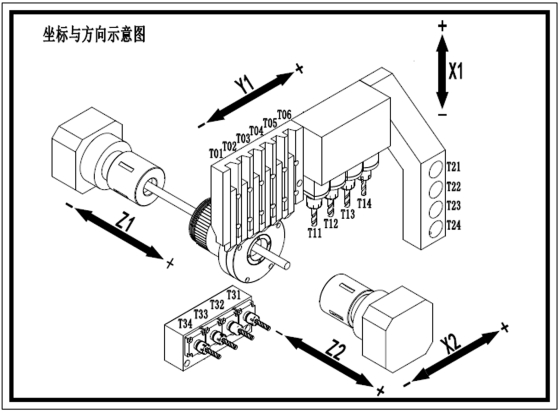

Перемещение по осям

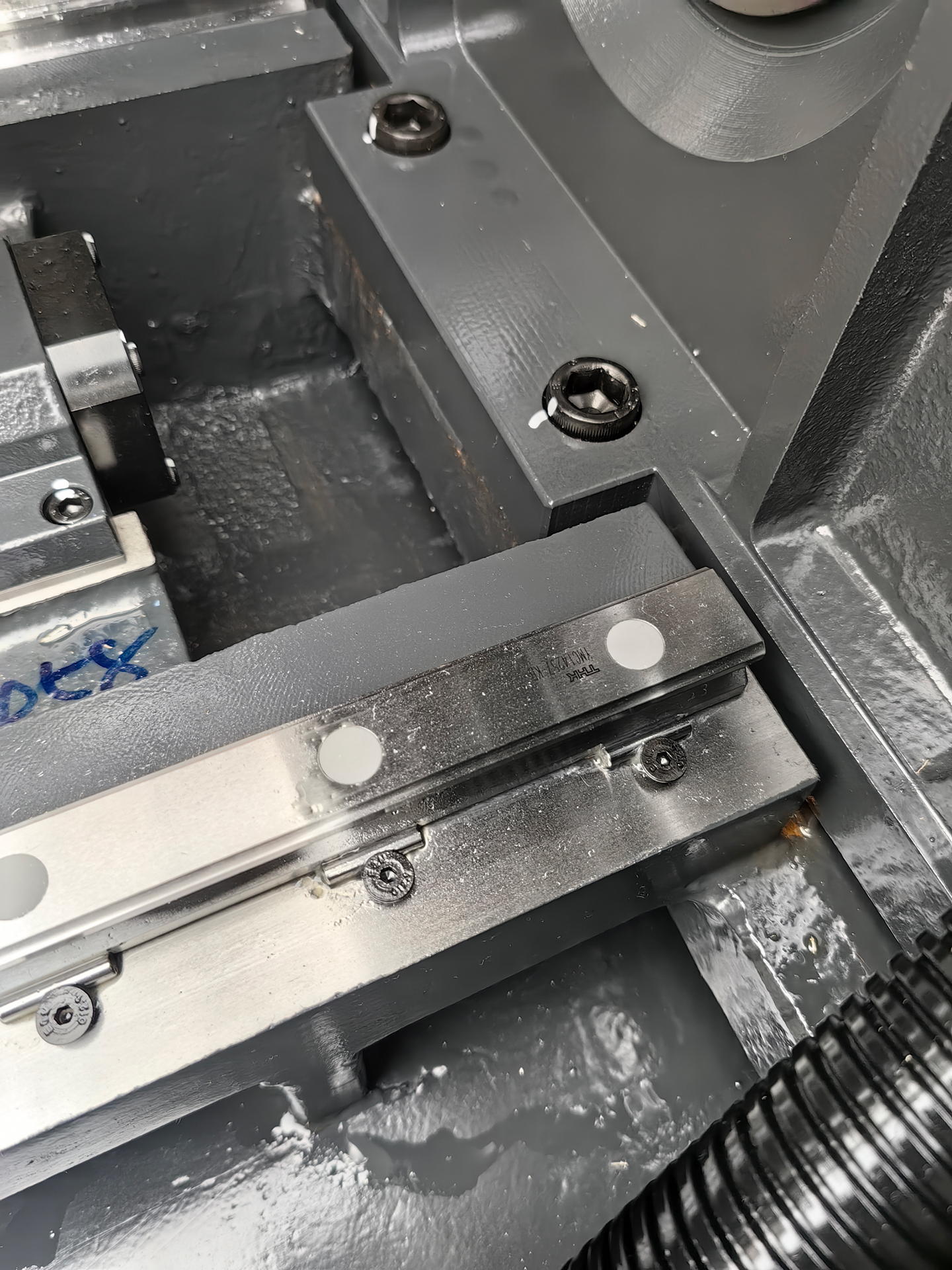

• Линейные направляющие HIWIN/THK для плавного и точного движения.
• Шарико-винтовые пары HIWIN/THK с повторяемостью ≤0,003 мм.
• Быстрые перемещения: 24/24/24/24/24 м/мин.
• Сервоприводы SYNTEC для высокой динамики и точности.
• Герметичные кожухи для защиты от стружки и загрязнений.

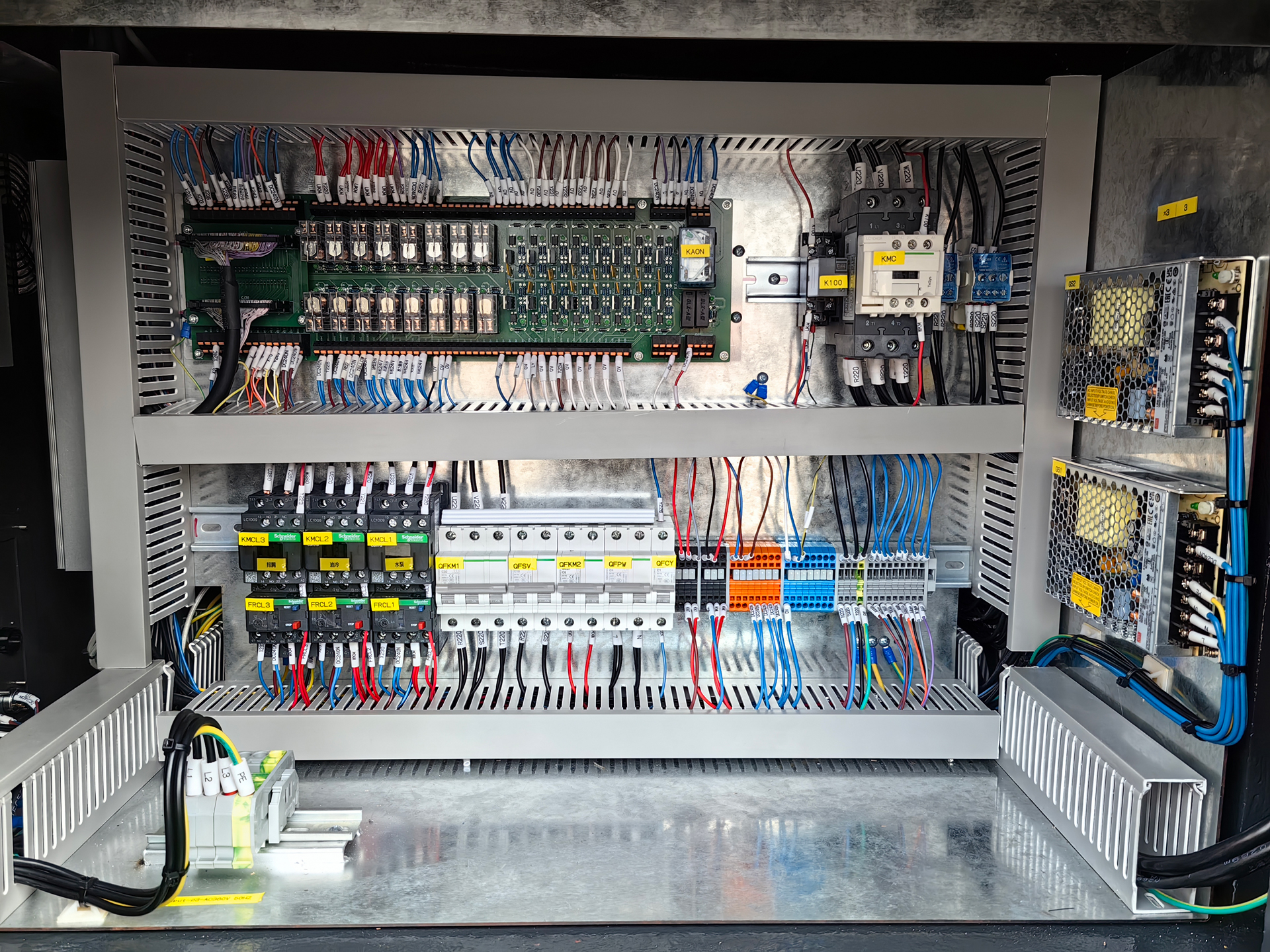

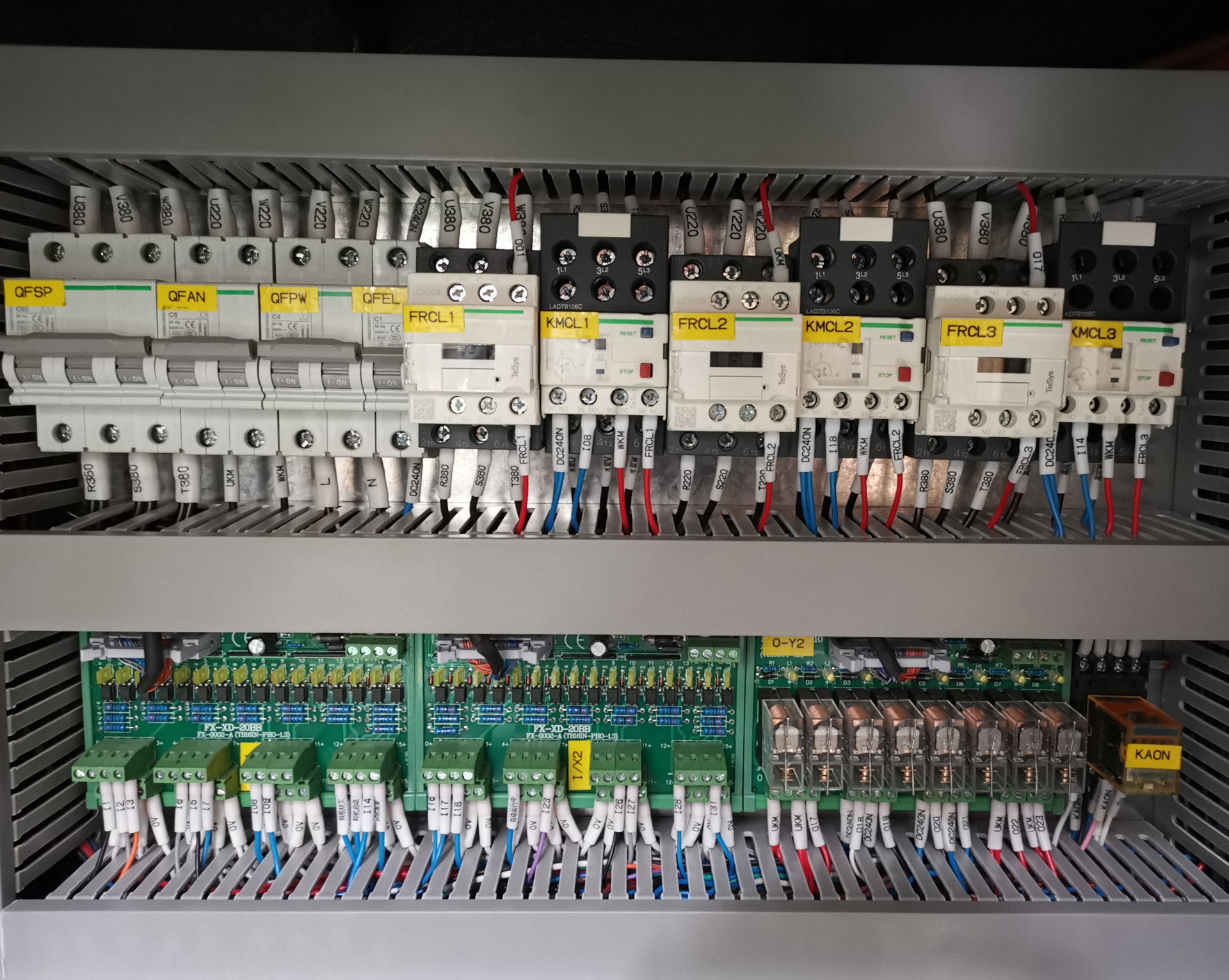

Система ЧПУ и управления

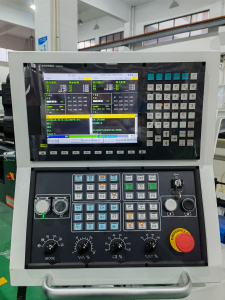

• SYNTEC 22TB с цветным дисплеем и эргономичным интерфейсом.
• Поддержка G-кодов, интерфейсы RS232, LAN, USB.
• Совместимость с CAD/CAM для сложных программ обработки.
• Ручной пульт управления для удобной настройки.
• Система самодиагностики для предотвращения сбоев.

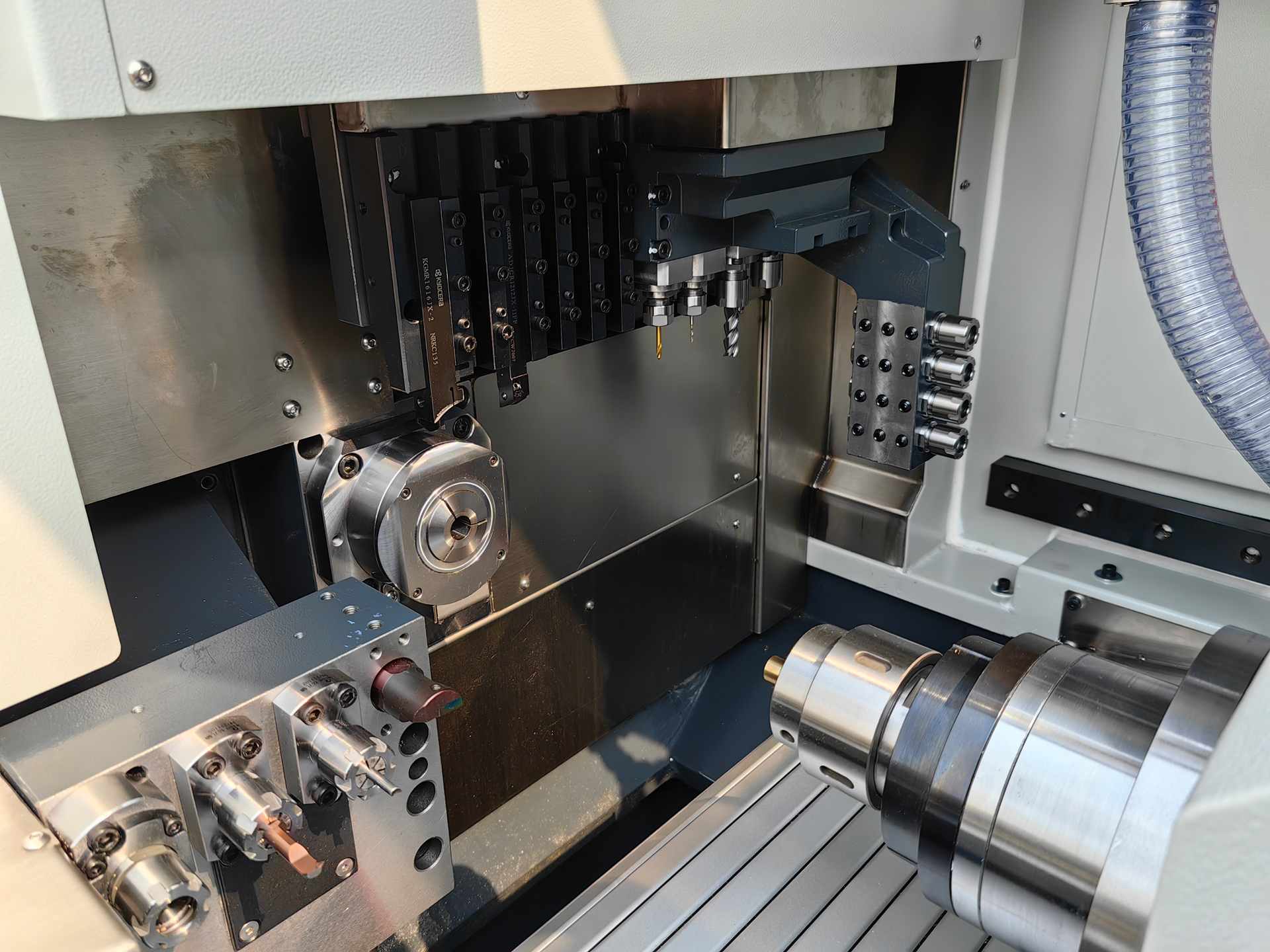

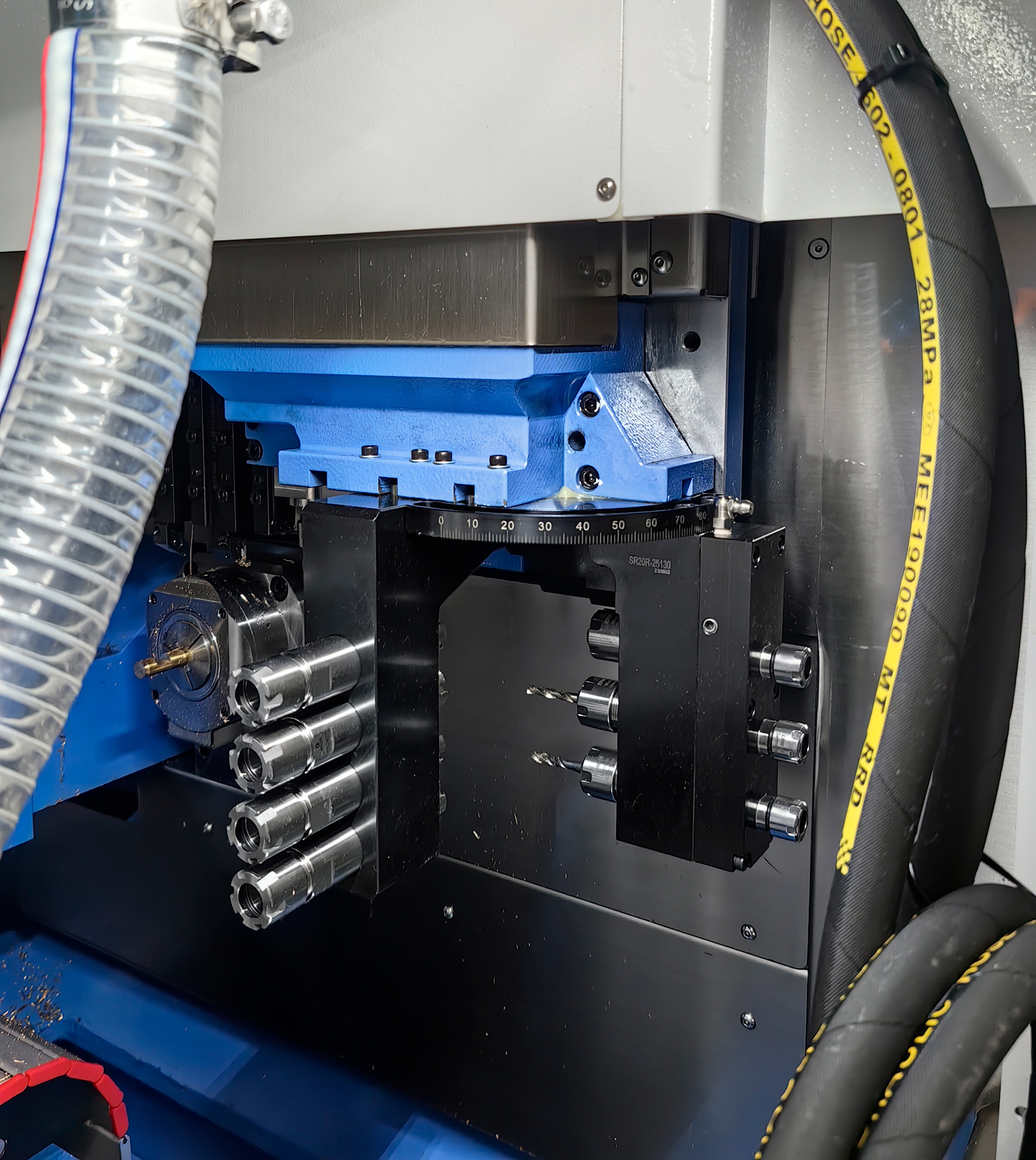

Инструментальная оснастка

• Токарный инструмент: 5 × □12 мм.
• Осевой стационарный инструмент (главный шпиндель): 4 × ER16.
• Радиальный приводной инструмент (главный шпиндель): 3 × ER16, 6 000 об/мин, 1 кВт.
• Осевой стационарный инструмент (контршпиндель): 3 × ER16.
• Осевой приводной инструмент (контршпиндель): 3 × ER16, 6 000 об/мин, 1 кВт.

Система подачи СОЖ

• Насос мощностью 0,75 кВт с регулируемыми соплами.
• Бак СОЖ с фильтрацией для поддержания чистоты жидкости.
• Эффективное охлаждение и смазка зоны обработки.

Централизованная система смазки

• Автоматическая система смазки HERG для долговечности узлов.
• Смазка ШВП, направляющих и подшипников.
• Датчик уровня смазки для контроля состояния.
• Точная дозировка для минимизации износа.

Экономическая эффективность

Автомат продольного точения BLIN MACHINERY BL CSL 265 Syntec с барфидером повышает рентабельность производства благодаря двухканальной обработке и автоматизированной подаче прутков. Система SYNTEC и прецизионные компоненты обеспечивают стабильную работу, а барфидер сокращает время на перенастройку. Купить этот станок — значит обеспечить высокую производительность при изготовлении сложных деталей с минимальными затратами времени и ресурсов.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, барфидер, аксессуары, опции.
  • Документация: Руководство, схемы подключения.
  • Осмотр компонентов: Проверка шпинделей, подшипников, ШВП, направляющих, барфидера.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), выдерживает 2 800 кг.
    • Габариты: 2 250×1 350×1 750 мм + 1 м для барфидера.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндели (3,7/5,5 кВт, 2,2/3,7 кВт).
  • Пневмосистема: 0,5–0,7 МПа (AIRTAC).
  • Инструменты: Грузоподъёмное оборудование (2 800 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять станок (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Пневмосистема: Подсоединить шланги AIRTAC.
  • Направляющая втулка: Установить вращающуюся или фиксированную втулку.
  • Барфидер: Установить и настроить для прутков Ø 5–26 мм.
  • Инструменты: Наружные (5×□12 мм), радиальные (3×ER16), осевые (4×ER16, 3×ER16).
  • Дополнительные системы:
    • Система охлаждения: насос (0,75 кВт), бак СОЖ.
    • Транспортер стружки, сбор масляного тумана (опция).

Комплектация

• SYNTEC 22TB с цветным дисплеем.

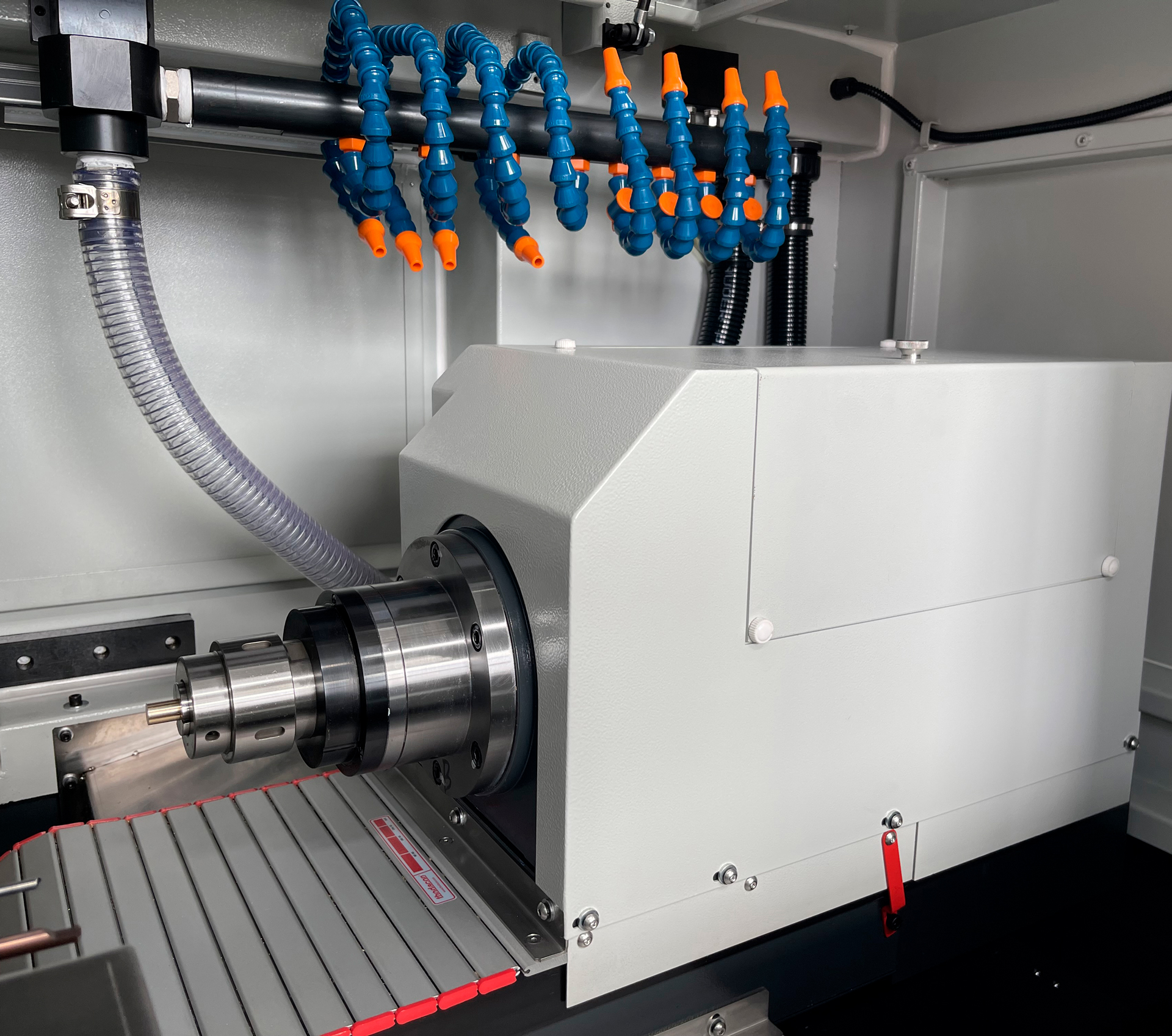

• Сервоприводные электрошпиндели (главный и контршпиндель) с CS осью.
• Чугунная станина Meehanite.
• Вращающаяся или фиксированная направляющая втулка.
• Автоматический барфидер (Ø 5–26 мм).

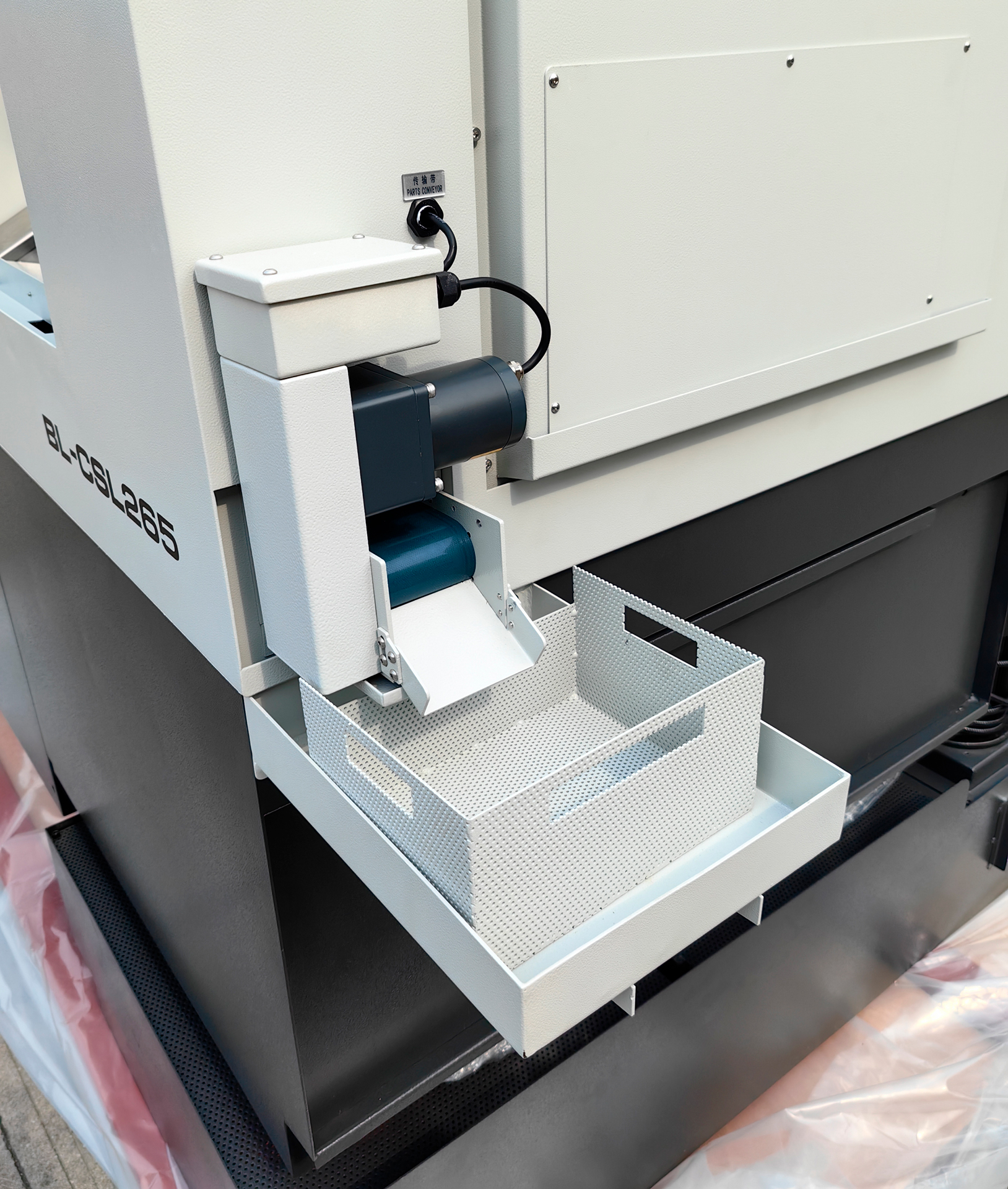

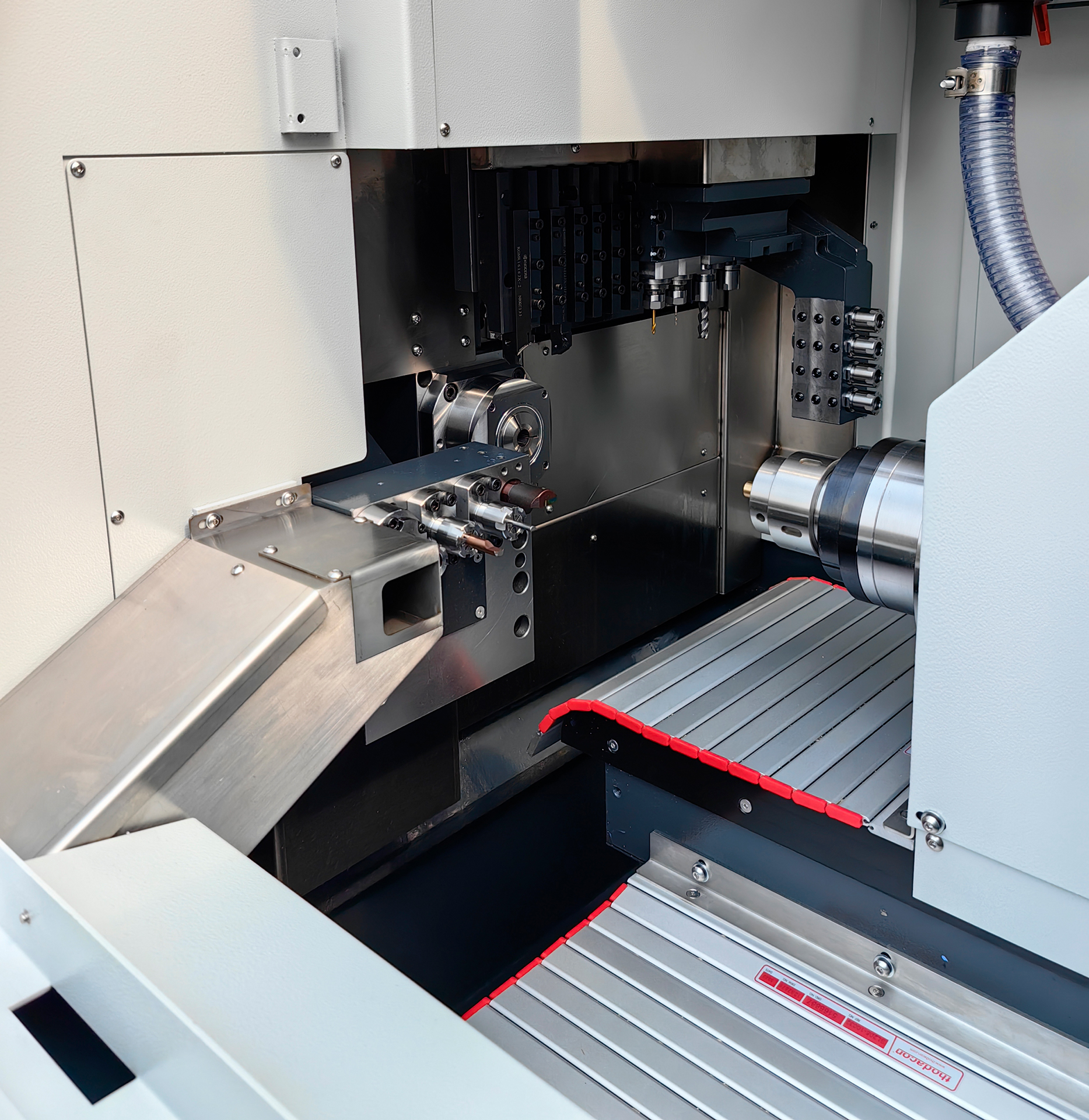

• Уловитель деталей.
• Инструменты: 5 × □12 мм, 4 × ER16 (осевые, главный шпиндель), 3 × ER16 (радиальные, главный шпиндель), 3 × ER16 (осевые, контршпиндель).
• Система смазки HERG.
• Освещение и сигнальная лампа.
• Трансформатор 380 В.
• Документация и руководство.

Дополнительная комплектация

• СОЖ высокого давления.
• Сбор масляного тумана.
• Автоматический транспортер стружки.
