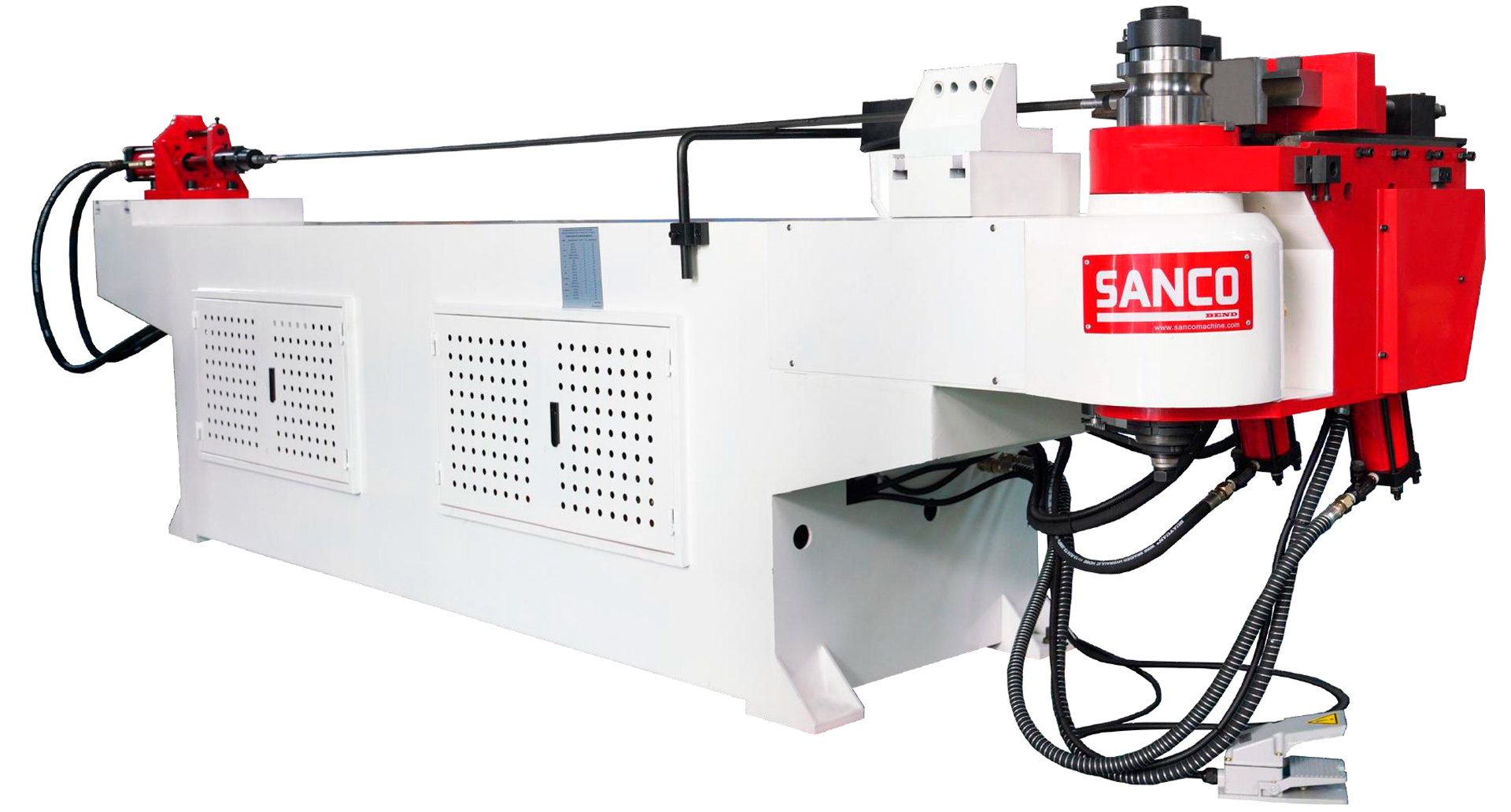

Дорновый полуавтоматический трубогиб SANCO SB-75NCB

Китай

Максимальный диаметр гибки (черная сталь) 75×4
Максимальный диаметр гибки (нержавейка) 75×2
Максимальный диаметр гибки (квадратная труба) 60×60×2,5
Максимальный радиус гибки 400

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SANCO SB-75NCB - компактный гидравлический агрегат для точной формовки труб диаметром до 75 мм. Литая станина и микрокомпьютерное управление гарантируют стабильный такт.

Назначение и области применения

Деформация круглых и квадратных профилей для мебельных каркасов, спортивного инвентаря и лёгких конструкций.
Серийный выпуск элементов с минимальным радиусом изгиба 1,5×OD.
Обработка углеродистых и нержавеющих сплавов в малом и среднем производстве.
Интеграция в участки с ручным контролем параметров и микрокомпьютерным управлением.

Ключевые функциональные возможности

Функция	Описание
Гидравлический привод	Гибка и зажим управляются гидроцилиндрами, обеспечивая плавное нарастание усилия
Ручная подача и вращение	Оператор вручную позиционирует заготовку для точной настройки
Регулировка охлаждения	Выбор воздушной, водяной или масляной системы под условия цеха
Точность позиционирования	Отклонение ±0,1° по углу изгиба фиксирует соответствие чертежам
Рабочая зона	Длина дорна 3 000 мм, максимальный угол изгиба 195°

Преимущества использования

Динамичный такт: Скорость гибки 30°/с ускоряет выпуск партии.
Микронная стабильность: Погрешность ±0,1° исключает последующую доработку.
Надёжная база: Литая голова гасит вибрации при интенсивных нагрузках.
Гибкость настройки: Гидромощность 7,5 кВт адаптируется под разные сплавы.
Компактность: Габариты 4 400×1 000×1 500 мм экономят площадь цеха.

Установка сочетает гидравлическое формование, микрокомпьютерное управление и модульное охлаждение, становясь практичным выбором для мелкосерийного выпуска трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-75NCB
Макс. сечение трубы (CS/SS/Квадрат)	75×4,0 / 75×2,0 / 60×60×2,5 мм
Макс. радиус гибки	400 мм
Мин. радиус гибки	1,5×OD
Длина дорна	3 000 мм
Макс. угол гибки	195°
Скорость гибки	30°/с
Точность гибки	±0,1°
Мощность гидронасоса	7,5 кВт
Масса	2 500 кг
Габариты (Д×Ш×В)	4 400×1 000×1 500 мм
Контроллер	Микрокомпьютер (английский/мультиязычный интерфейс)
Тип подачи и вращения	Ручной (вращение опционально электрическое)

Детальное описание узлов станка

Кинематика и приводы

Гидроцилиндры управляют гибкой и зажимом заготовки, обеспечивая плавное нарастание усилия без рывков.
Ручная подача и вращение трубы позволяют оператору точно позиционировать деталь перед циклом, исключая механические люфты.

Система управления и связь

Микрокомпьютерный контроллер с мультиязычным дисплеем хранит программы и контролирует параметры каждого такта.
Интуитивный интерфейс ускоряет освоение оборудования персоналом без длительного обучения.

Точность и рабочая зона

Литая станина и прецизионная механика фиксируют погрешность ±0,1°, гарантируя стабильное качество без последующей калибровки.
Дорн длиной 3 000 мм поддерживает тонкостенные трубы, предотвращая складки при радиусе 1,5×OD.

Безопасность и дополнительные модули

Модульная система охлаждения (воздушная, водяная или масляная) продлевает ресурс гидравлики при непрерывной работе.
Опциональная установка двигателей Siemens или ABB повышает энергоэффективность и снижает шумность привода.

Главные преимущества трубогиба SANCO SB-75NCB

Скорость: Такт 30°/с сокращает холостые операции и повышает выработку.
Точность: Стабильное позиционирование ±0,1° исключает брак при длительных сериях.
Эргономика: Ручное управление упрощает настройку под нестандартные детали.
Универсальность: Один агрегат обрабатывает углеродистые, нержавеющие и квадратные профили.
Надёжность: Литая голова и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Дорновый полуавтоматический трубогиб SANCO SB-75NCB, цена которого оптимизирована для малых цехов, привлекает производства, стремящиеся к снижению ручного труда. Гидравлическая кинематика ускоряет наладку, а точность ±0,1° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и импортных приводов адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Двигатели Siemens или ABB (опционально)
Системы охлаждения (воздушная/масляная/водяная)
Электропривод вращения трубы (опционально)
