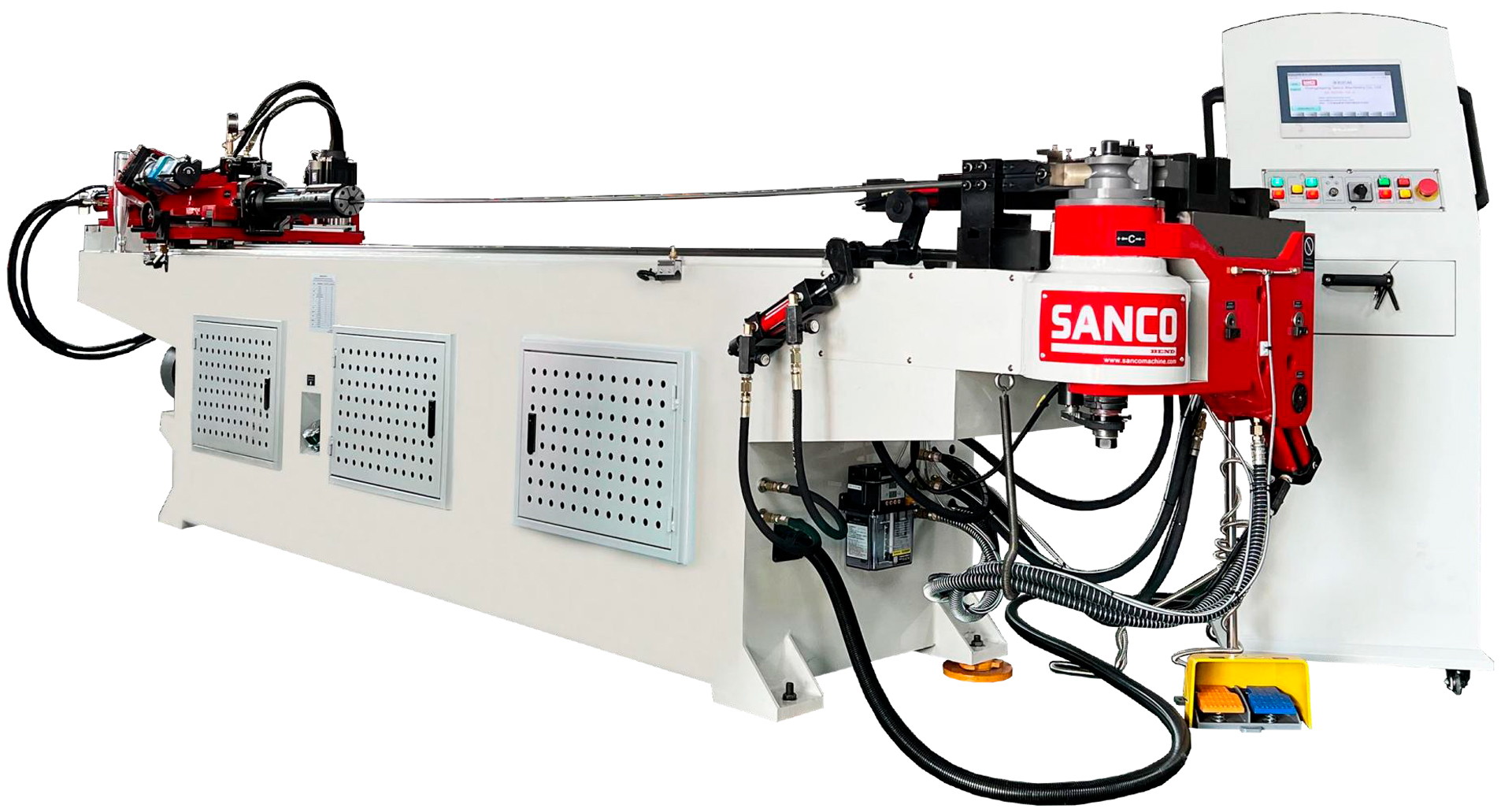

Трубогиб автоматический с ЧПУ SANCO SB-50CNC

Китай

Максимальный диаметр гибки (черная сталь) 50×3
Максимальный диаметр гибки (нержавейка) 50×2
Максимальный диаметр гибки (квадратная труба) 35×35×2,5
Максимальный радиус гибки 300

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Трубогиб автоматический с ЧПУ SANCO SB-50CNC - портальный станок для точной гибки труб диаметром до 50 мм. Открытая рамная архитектура снимает верхние ограничения, ускоряя крановую загрузку длинномерных заготовок и облегчая доступ к обслуживаемым механизмам.

Назначение и области применения

Формовка круглых и квадратных профилей для мебельных каркасов, автокомпонентов и спортивных конструкций.
Серийное выпуск деталей с радиусом изгиба от 1,5×OD до 300 мм.
Интеграция в автоматизированные участки с удалённым контролем через сеть.
Обработка углеродистых, нержавеющих и тонкостенных материалов в малом и среднем производстве.

Ключевые функциональные возможности

Функция	Описание
Сервоприводы всех осей	Гибка, подача и вращение управляются независимыми двигателями (гибка опционально гидравлическая)
Удалённый мониторинг	Подключение к сети по кабелю, Wi-Fi или 4G-модулю для диагностики и отладки
Регулировка скоростей	9 ступеней настройки для гибки, поворота и линейной подачи
Точность позиционирования	Отклонение ±0,1° по углам и ±0,1 мм по длине подачи
Рабочая зона	Длина дорна 3 800 мм, максимальный угол изгиба 195°

Преимущества использования

Динамичный такт: Скорость гибки 120°/с и подачи 800 мм/с сокращают цикл изготовления.
Микронная повторяемость: Сервоциклы исключают накопленные погрешности при длительных сериях.
Гибкость настройки: Девять режимов скорости адаптируют агрегат под хрупкие и вязкие сплавы.
Удалённая диагностика: Встроенные сетевые интерфейсы упрощают обслуживание без выезда специалиста.
Компактность: Габариты 4 200×1 000×1 350 мм позволяют разместить оборудование в ограниченном пространстве.

Установка сочетает автоматизацию трёх осей, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для выпуска сложных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-50CNC
Макс. сечение трубы (CS/SS/Квадрат)	50×3,0 / 50×2,0 / 35×35×2,5 мм
Макс. радиус гибки	300 мм
Мин. радиус гибки	1,5×OD
Длина дорна	3 800 мм
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	120°/с / 200°/с / 800 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,1° / ±0,1° / ±0,1 мм
Мощность гидронасоса	5,5 кВт
Масса	2 500 кг
Габариты (Д×Ш×В)	4 200×1 000×1 350 мм
Контроллер	Проводная сеть / Wi-Fi / 4G
Количество уровней гибки	SR: 1 / DR: 2 / TR: 3

Детальное описание узлов станка

Кинематика и приводы

Три независимых серводвигателя управляют гибкой, вращением трубы и линейной подачей, исключая механические люфты.
Гидравлический контур мощностью 5,5 кВт обеспечивает надёжный зажим заготовки и работу вспомогательных механизмов.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать цикл под каждый тип материала.

Точность и рабочая зона

Дорн длиной 3 800 мм поддерживает тонкостенные трубы, предотвращая складки при радиусе 1,5×OD.
Микронная повторяемость ±0,1 мм по подаче и ±0,1° по осям гарантирует стабильное качество без последующей калибровки.

Безопасность и дополнительные модули

Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.
Модули автоматической загрузки, отрезки, перфорации и гибки в левом/правом направлении расширяют технологические возможности.

Главные преимущества трубогиба SANCO SB-50CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает круглые, квадратные и нержавеющие профили.
Компактность: Небольшие габариты и масса 2 500 кг упрощают размещение в ограниченном пространстве.

Экономическая эффективность

Купить Трубогиб автоматический с ЧПУ SANCO SB-50CNC стоит, поскольку трёхосевая сервокинематика радикально сокращает время наладки, а микронная точность сводит к нулю затраты на исправление брака. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций автоматической загрузки, отрезки и перфорации адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Промышленный ПК (опция)
Функция отрезки, перфорации, токарки, толкателя и гибки влево/вправо
Система автоматической подачи заготовок и робот-манипулятор
Инфракрасный защитный занавес и система охлаждения (воздушная/масляная/водяная)
Усиленный дорн и многослойные гибочные модули (до 3 уровней)
