Дорновый полуавтоматический трубогиб SANCO SB-168NCB

Китай

Максимальный диаметр гибки (черная сталь) 168×10
Максимальный диаметр гибки (нержавейка) 168×5
Максимальный радиус гибки 500
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

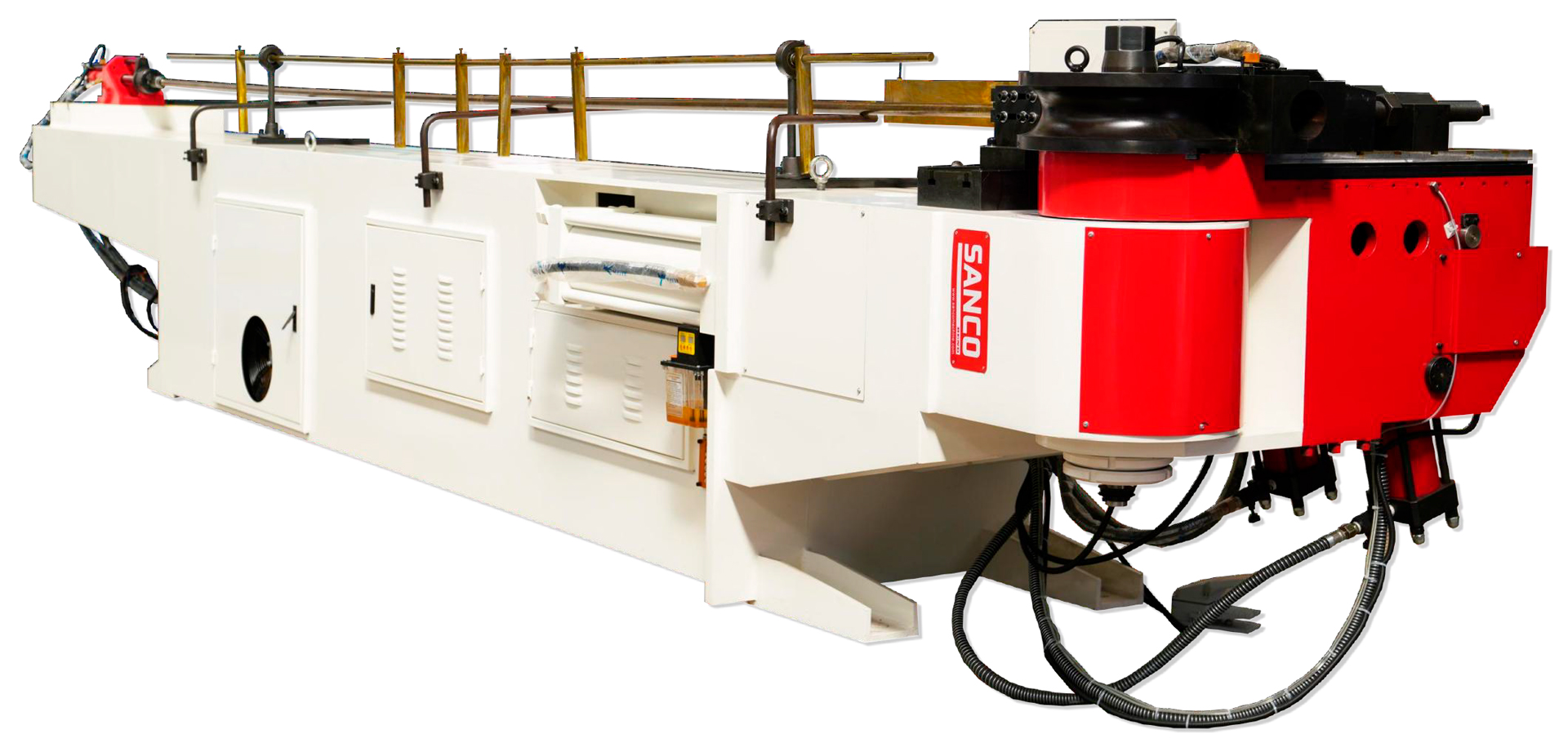

Дорновый полуавтоматический трубогиб SANCO SB-168NCB - гидравлический агрегат для формовки труб диаметром до 168 мм. Литая станина и микрокомпьютерный контроль обеспечивают стабильный такт.

Назначение и области применения

Деформация толстостенных профилей для магистральных трубопроводов, несущих каркасов и энергетических узлов.
Серийный выпуск элементов с минимальным радиусом изгиба 1,5×OD.
Обработка углеродистых и нержавеющих сталей в средних и крупных цехах.
Интеграция в участки с ручным позиционированием заготовки и микропроцессорным учётом параметров.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная схема с литой головой упрощает ручную подачу длинномерных труб и сохраняет высокую жёсткость
Гидравлический привод	Изгиб и фиксация осуществляются гидроцилиндрами, обеспечивая плавное нарастание усилия
Ручная подача и вращение	Оператор самостоятельно позиционирует деталь для точной настройки
Микрокомпьютерный контроль	Встроенный контроллер фиксирует угол и параметры каждого цикла
Рабочая зона	Длина дорна 5 000 мм, максимальный угол изгиба 195°

Преимущества использования

Стабильный такт: Скорость 10°/с оптимизирует формирование контуров.
Высокая повторяемость: Погрешность ±0,2° исключает последующую доработку.
Надёжная база: Литая голова эффективно гасит вибрации при интенсивных нагрузках.
Мощностной резерв: Гидромощность 22,0 кВт адаптируется под вязкие сплавы.
Компактность: Габариты 7 800×2 300×1 800 мм экономят производственную площадь.

Установка сочетает гидравлическое усилие, микропроцессорное управление и модульное охлаждение, становясь практичным выбором для выпуска трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-168NCB
Макс. сечение трубы (CS/SS)	168×10,0 / 168×5,0 мм
Макс. радиус гибки	500 мм
Мин. радиус гибки	1,5×OD
Длина дорна	5 000 мм
Макс. угол гибки	195°
Скорость гибки	10°/с
Точность гибки	±0,2°
Мощность гидронасоса	22,0 кВт
Масса	13 400 кг
Габариты (Д×Ш×В)	7 800×2 300×1 800 мм
Контроллер	Микрокомпьютер
Тип подачи и вращения	Ручной

Детальное описание узлов станка

Кинематика и приводы

Гидроцилиндры управляют изгибом и фиксацией заготовки, обеспечивая равномерное нарастание усилия без рывков.
Ручное перемещение и вращение трубы позволяют оператору точно выставлять деталь перед циклом, исключая механические люфты.

Система управления и связь

Микрокомпьютерный блок хранит программы и контролирует параметры каждого такта.
Интуитивный интерфейс ускоряет освоение оборудования персоналом без длительного обучения.

Точность и рабочая зона

Литая станина и прецизионная механика фиксируют погрешность ±0,2°, гарантируя стабильное качество без последующей калибровки.
Дорн длиной 5 000 мм поддерживает толстостенные трубы, предотвращая складки при радиусе 1,5×OD.

Безопасность и дополнительные модули

Модульная система охлаждения (воздушная, водяная или масляная) продлевает ресурс гидравлики при непрерывной работе.
Опциональная установка двигателей Siemens или ABB повышает энергоэффективность и снижает шумность привода.

Главные преимущества трубогиба SANCO SB-168NCB

Скорость: Такт 10°/с сокращает холостые операции и повышает выработку.
Точность: Стабильное позиционирование ±0,2° исключает брак при длительных сериях.
Эргономика: Ручное управление упрощает настройку под нестандартные детали.
Универсальность: Один агрегат обрабатывает углеродистые и нержавеющие толстостенные профили.
Надёжность: Литая голова и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Купить Дорновый полуавтоматический трубогиб SANCO SB-168NCB стоит, поскольку гидравлическая кинематика радикально сокращает время наладки, а точность ±0,2° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и импортных приводов адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Двигатели Siemens или ABB (опционально)
Системы охлаждения (воздушная/масляная/водяная)
Гидравлический толкатель для 1D гибки (опционально)
Инфракрасный защитный занавес и автоматическая подача заготовок (опционально)
