3D проволокогиб с ЧПУ с вращением проволоки SANCO PB-10CNC-3D

Китай

Макс. диаметр 10
Управление 7
Максимальный диаметр гибки (черная сталь) 3–10
Максимальный диаметр гибки (нержавейка) 3–8

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

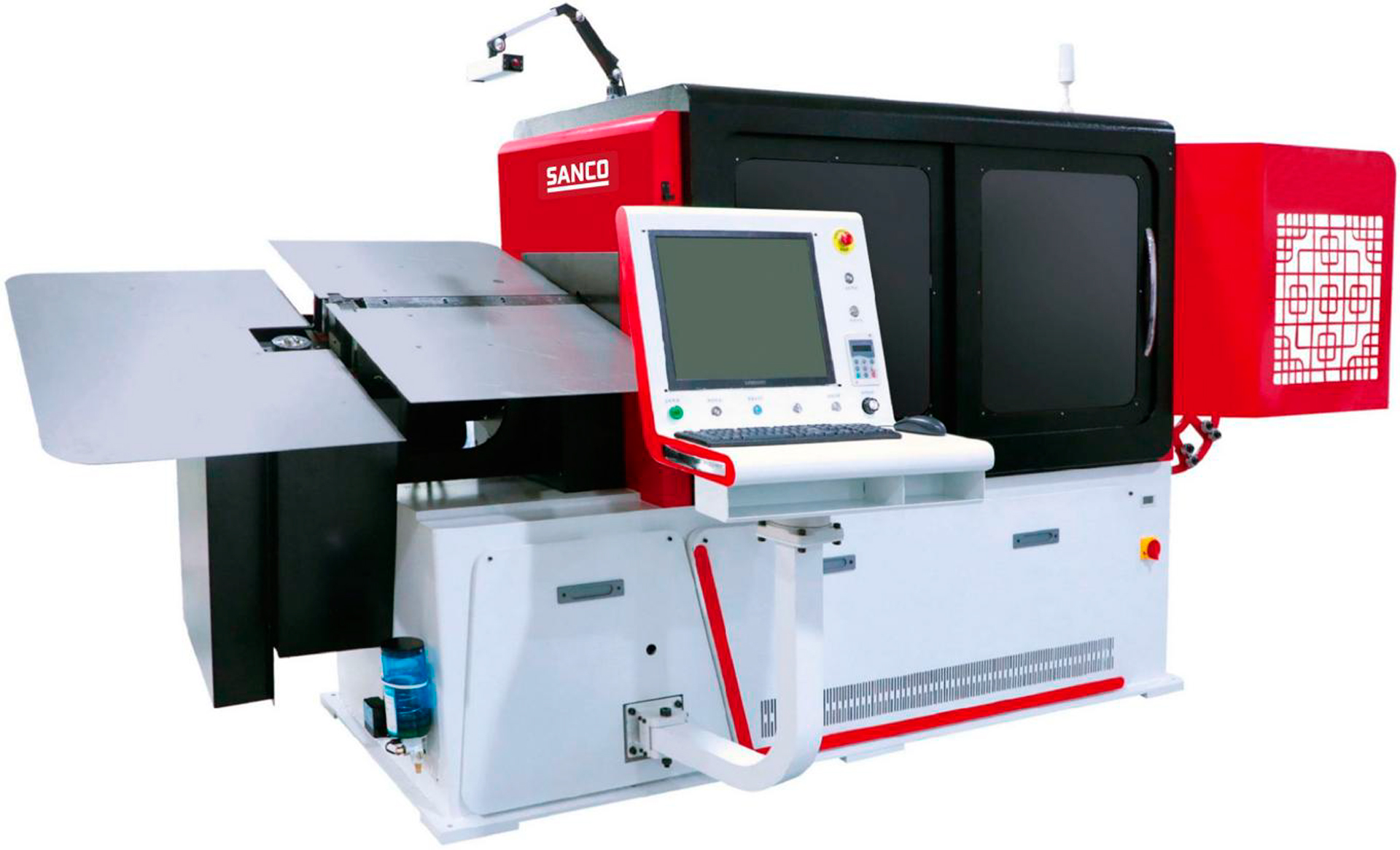

3D проволокогиб с ЧПУ с вращением проволоки SANCO PB-10CNC-3D - портальный автомат для объёмной гибки проволоки до 10 мм. Открытая рамная схема убирает ограничения по высоте заготовки, упрощая загрузку и повышая жёсткость при деформации.

Назначение и области применения

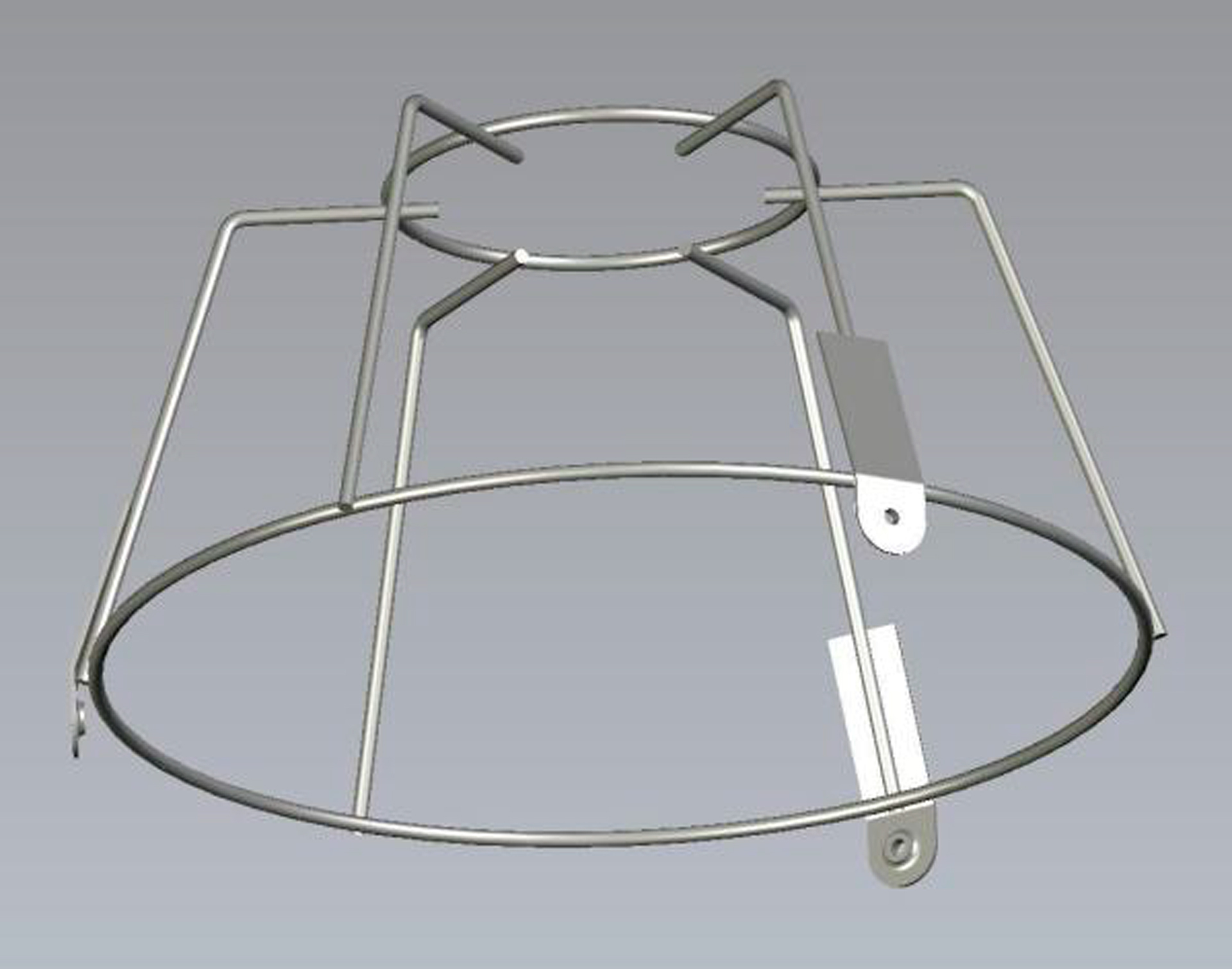

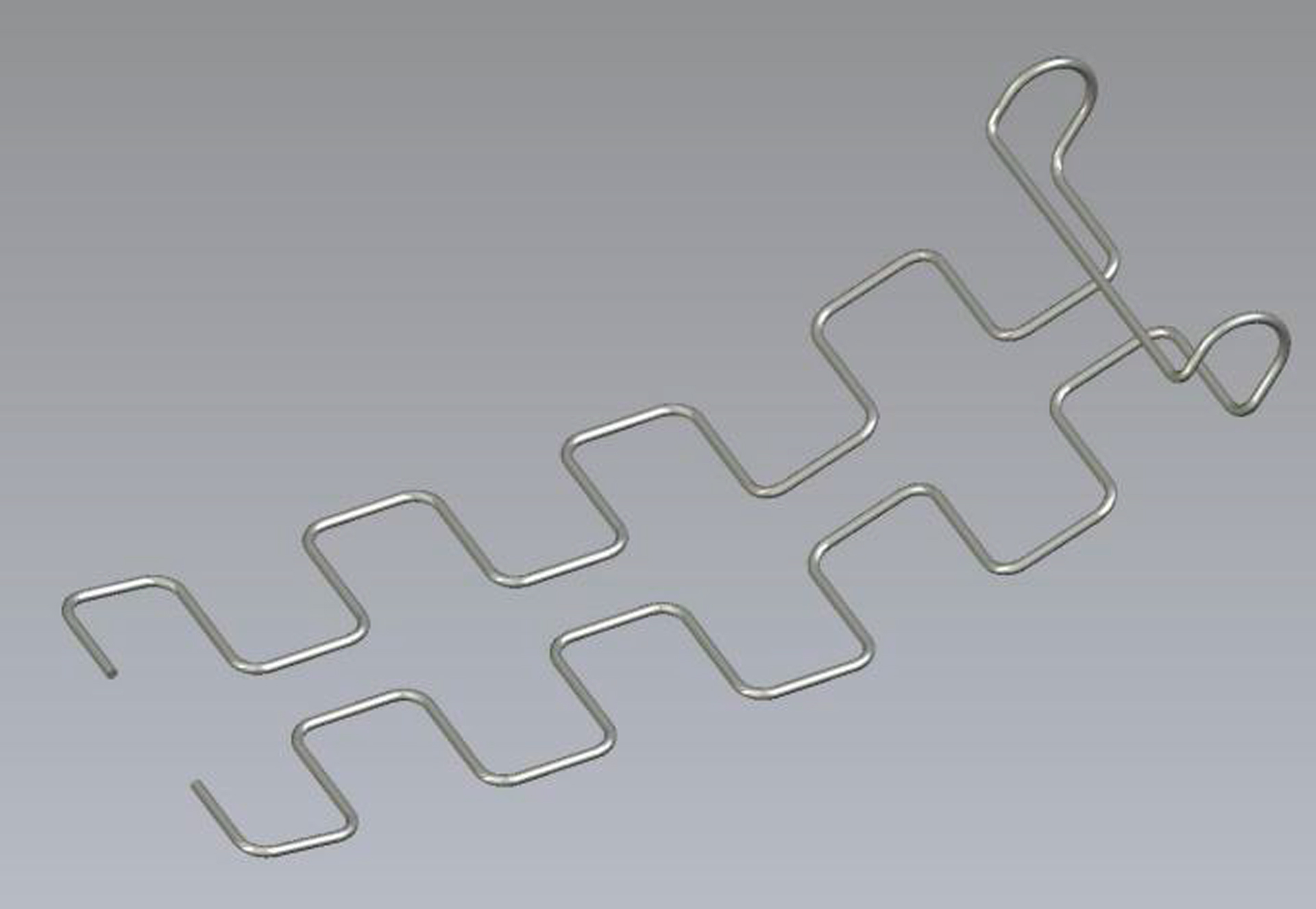

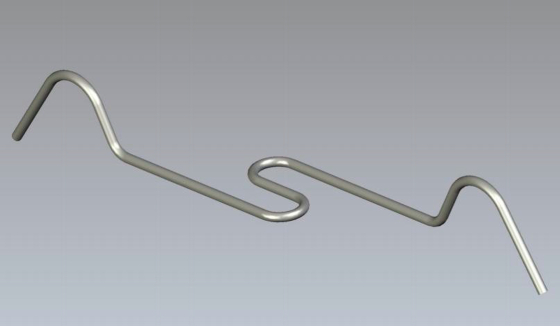

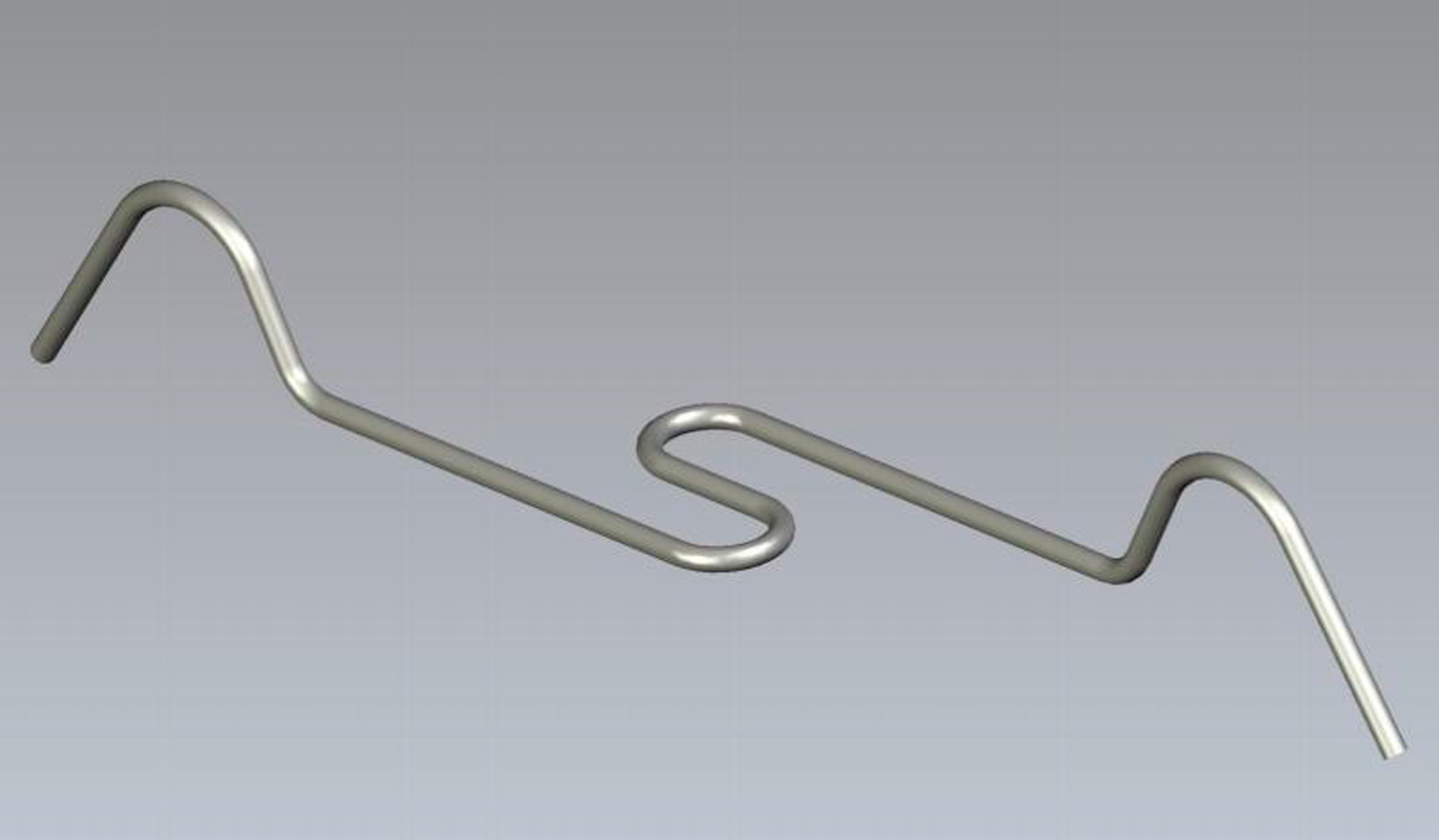

Формовка пространственных каркасов из углеродистой и нержавеющей проволоки.
Обработка заготовок диаметром Φ3–10 мм (сталь <500 МПа) и Φ3–8 мм (нержавейка >500 МПа).
Интеграция в автоматизированные линии с многоосевой сервокинематикой.
Производство компонентов для автомобильной, мебельной и электронной промышленности.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая схема с вращением самой проволоки снижает инерцию механизмов и ускоряет такт
Автоматизация осей	7 независимых контуров координируют подачу, резку, вращение и гибку
Приводная система	Сервомоторы на каждую кинематическую цепь исключают механические люфты
Многоосевой контроль	Отдельные приводы отвечают за внутренний, внешний и вертикальный изгиб
Энергоэффективность	Оптимизированная суммарная мощность снижает эксплуатационные затраты

Преимущества использования

Динамичный такт: Вращение заготовки вместо головки сокращает холостые перемещения.
Точное позиционирование: Семь сервоосей синхронизируют каждый цикл, минимизируя погрешности.
Гибкость формовки: Раздельные приводы внутреннего и внешнего изгиба позволяют создавать сложные 3D-контуры.
Простота интеграции: Портальная архитектура обеспечивает свободный доступ к инструменту и упрощает обслуживание.
Компактность: Небольшие габариты агрегата экономят производственную площадь.

Установка сочетает сервокинематику, вращающуюся подачу и открытую конструкцию, становясь эффективным инструментом для выпуска пространственных деталей.

Технические характеристики станка

Характеристика	Значение
Модель	PB-10CNC-3D
Макс. сечение проволоки (углеродистая <500 МПа)	Φ3–10 мм
Макс. сечение проволоки (нержавеющая >500 МПа)	Φ3–8 мм
Количество управляемых осей	7
Сервопривод подачи проволоки	4,5 кВт
Сервопривод вращения проволоки	2,7 кВт
Сервопривод резки	1,0 кВт
Сервопривод управления углом сгиба (вверх/вниз)	1,5 кВт
Сервопривод внутреннего изгиба	2,0 кВт
Сервопривод внешнего изгиба	2,0 кВт
Сервопривод подъёма паллеты	1,0 кВт

Детальное описание узлов станка

Кинематика и приводы

Семь сервомоторов координируют линейную подачу, вращение заготовки, резку и многоплоскостной изгиб, исключая механические люфты.
Портальная открытая схема формирует свободное пространство вокруг рабочей зоны, позволяя формировать объёмные каркасы без столкновений с неподвижными элементами.

Система управления

Микропроцессорный контроллер синхронизирует все кинематические цепи, регистрируя параметры каждого цикла.
Интуитивный интерфейс сокращает время программирования сложных 3D-траекторий и ускоряет запуск серий.

Точность и рабочая зона

Раздельные приводы внутреннего и внешнего изгиба гарантируют стабильное позиционирование углов без последующей калибровки.
Вращение самой проволоки вместо поворота тяжёлой головы снижает инерционные нагрузки, повышая динамику формирования контуров.

Безопасность и дополнительные модули

Компактная компоновка упрощает доступ к обслуживаемым узлам и снижает риски травмирования оператора.
Опциональные защитные кожухи и системы автоматической подачи катушек адаптируют линию под непрерывную работу.

Главные преимущества станка PB-10CNC-3D

Скорость: Вращение заготовки сокращает вспомогательные операции и повышает выработку.
Точность: Семь автоматических осей фиксируют стабильное позиционирование.
Эргономика: Открытая портальная архитектура упрощает визуальный контроль процесса.
Универсальность: Агрегат успешно деформирует углеродистые и нержавеющие проволоки разного сечения.
Надёжность: Распределённые сервоприводы рассчитаны на длительные промышленные серии.

Экономическая эффективность

Купить 3D проволокогиб с ЧПУ с вращением проволоки SANCO PB-10CNC-3D стоит, поскольку распределённая сервокинематика радикально сокращает время наладки, а точное позиционирование осей сводит к нулю затраты на исправление брака. Портальная открытая архитектура ускоряет загрузку заготовок и исключает простои, связанные с геометрическими ограничениями. Возможность обработки стали до Φ10 мм и нержавеющей проволоки до Φ8 мм адаптирует линию под разнообразные заказы, обеспечивая быструю окупаемость даже при мелкосерийном выпуске сложных пространственных каркасов.

Опции

Сменные формовочные матрицы под нестандартные радиусы

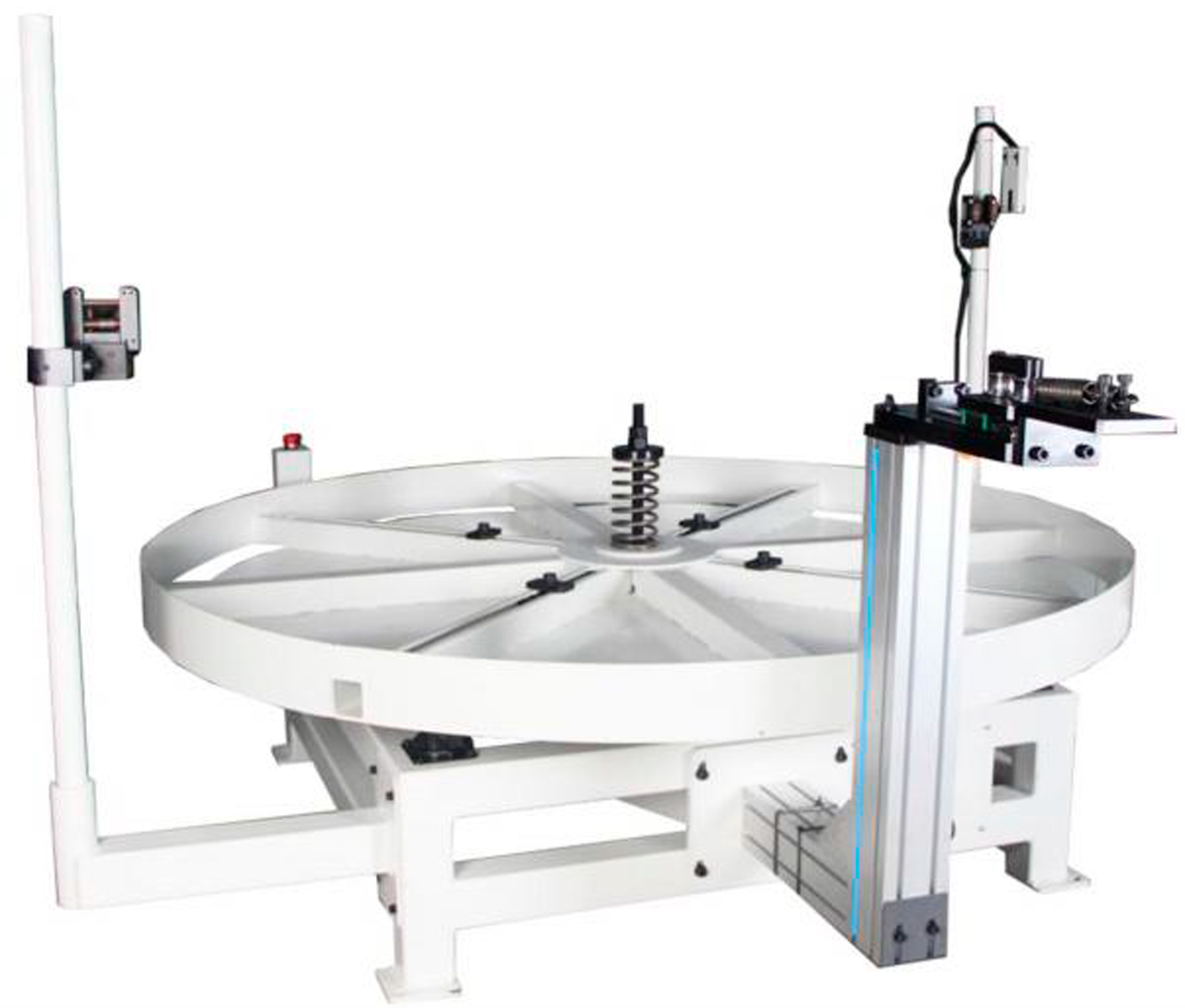

Системы автоматической размотки и подачи катушек
Защитные кожухи и модули отвода обрезков
