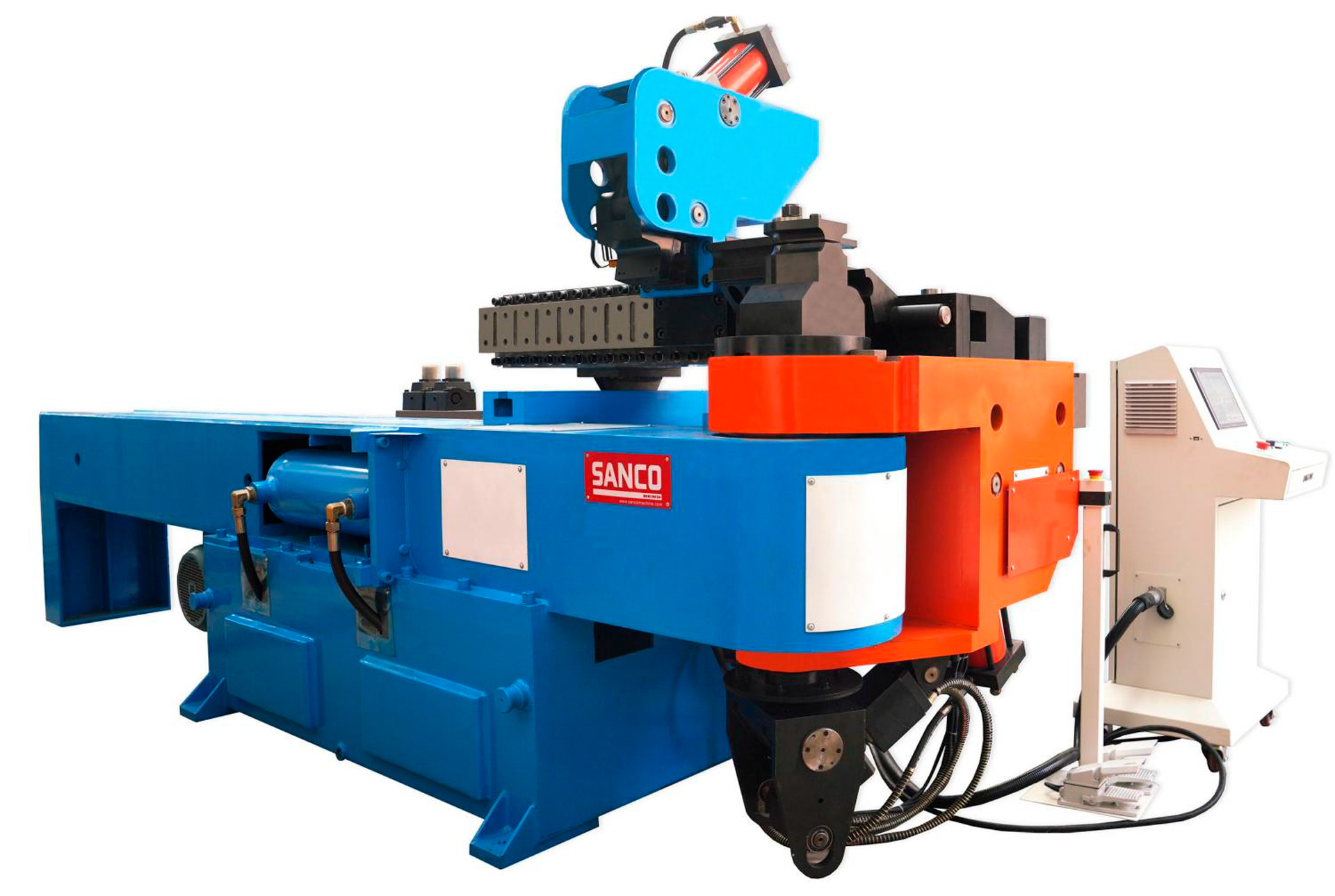

Дорновый полуавтоматический трубогиб SANCO SB-120NCB

Китай

Максимальный диаметр гибки (черная сталь) 120×6,5
Максимальный диаметр гибки (нержавейка) 120×3
Максимальный радиус гибки 450
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SANCO SB-120NCB - гидравлический агрегат для формовки труб до 120 мм. Ручная подача и микрокомпьютерный контроль гарантируют точность.

Назначение и области применения

Деформация толстостенных профилей для магистральных трубопроводов, несущих каркасов и энергетических узлов.
Серийное производство деталей с минимальным радиусом изгиба 1,5×OD.
Обработка углеродистых и нержавеющих сталей в средних и крупных цехах.
Интеграция в участки с ручным позиционированием заготовки и микропроцессорным учётом параметров.

Ключевые функциональные возможности

Функция	Описание
Гидравлический привод	Изгиб и зажим осуществляются гидроцилиндрами, обеспечивая плавное усилие
Ручная подача и вращение	Оператор самостоятельно позиционирует трубу для точной настройки
Микрокомпьютерный контроль	Встроенный контроллер фиксирует угол и параметры каждого цикла
Точность позиционирования	Отклонение ±0,1° по углу соответствует чертежным допускам
Рабочая зона	Длина дорна 4 500 мм, максимальный угол изгиба 195°

Преимущества использования

Стабильный такт: Скорость 12°/с оптимизирует формирование контуров.
Микронная повторяемость: Погрешность ±0,1° исключает последующую доработку.
Надёжная база: Литая голова эффективно гасит вибрации при интенсивных нагрузках.
Мощностной резерв: Гидромощность 22,0 кВт адаптируется под вязкие сплавы.
Компактность: Габариты 7 100×2 000×1 550 мм экономят производственную площадь.

Установка сочетает гидравлическое усилие, микропроцессорное управление и модульное охлаждение, становясь практичным выбором для выпуска трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-120NCB
Макс. сечение трубы (CS/SS)	120×6,5 / 120×3,0 мм
Макс. радиус гибки	450 мм
Мин. радиус гибки	1,5×OD
Длина дорна	4 500 мм
Макс. угол гибки	195°
Скорость гибки	12°/с
Точность гибки	±0,1°
Мощность гидронасоса	22,0 кВт
Масса	7 500 кг
Габариты (Д×Ш×В)	7 100×2 000×1 550 мм
Контроллер	Микрокомпьютер
Тип подачи и вращения	Ручной

Детальное описание узлов станка

Кинематика и приводы

Гидроцилиндры управляют изгибом и фиксацией заготовки, обеспечивая равномерное нарастание усилия без рывков.
Ручное перемещение и вращение трубы позволяют оператору точно выставлять деталь перед циклом, исключая механические люфты.

Система управления и связь

Микрокомпьютерный блок хранит программы и контролирует параметры каждого такта.
Интуитивный интерфейс ускоряет освоение оборудования персоналом без длительного обучения.

Точность и рабочая зона

Литая станина и прецизионная механика фиксируют погрешность ±0,1°, гарантируя стабильное качество без последующей калибровки.
Дорн длиной 4 500 мм поддерживает толстостенные трубы, предотвращая складки при радиусе 1,5×OD.

Безопасность и дополнительные модули

Модульная система охлаждения (воздушная, водяная или масляная) продлевает ресурс гидравлики при непрерывной работе.
Опциональная установка двигателей Siemens или ABB повышает энергоэффективность и снижает шумность привода.

Главные преимущества трубогиба SANCO SB-120NCB

Скорость: Такт 12°/с сокращает холостые операции и повышает выработку.
Точность: Стабильное позиционирование ±0,1° исключает брак при длительных сериях.
Эргономика: Ручное управление упрощает настройку под нестандартные детали.
Универсальность: Один агрегат обрабатывает углеродистые и нержавеющие толстостенные профили.
Надёжность: Литая голова и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Купить Дорновый полуавтоматический трубогиб SANCO SB-120NCB стоит, поскольку гидравлическая кинематика радикально сокращает время наладки, а точность ±0,1° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и импортных приводов адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Двигатели Siemens или ABB (опционально)
Системы охлаждения (воздушная/масляная/водяная)
