3D проволокогиб с ЧПУ с вращением проволоки SANCO PB-8CNC-3D

Китай

Макс. диаметр 8 (карбоновая сталь < 500 MPa)
Управление 7
Максимальный диаметр гибки (черная сталь) 3–8
Максимальный диаметр гибки (нержавейка) 3–6

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

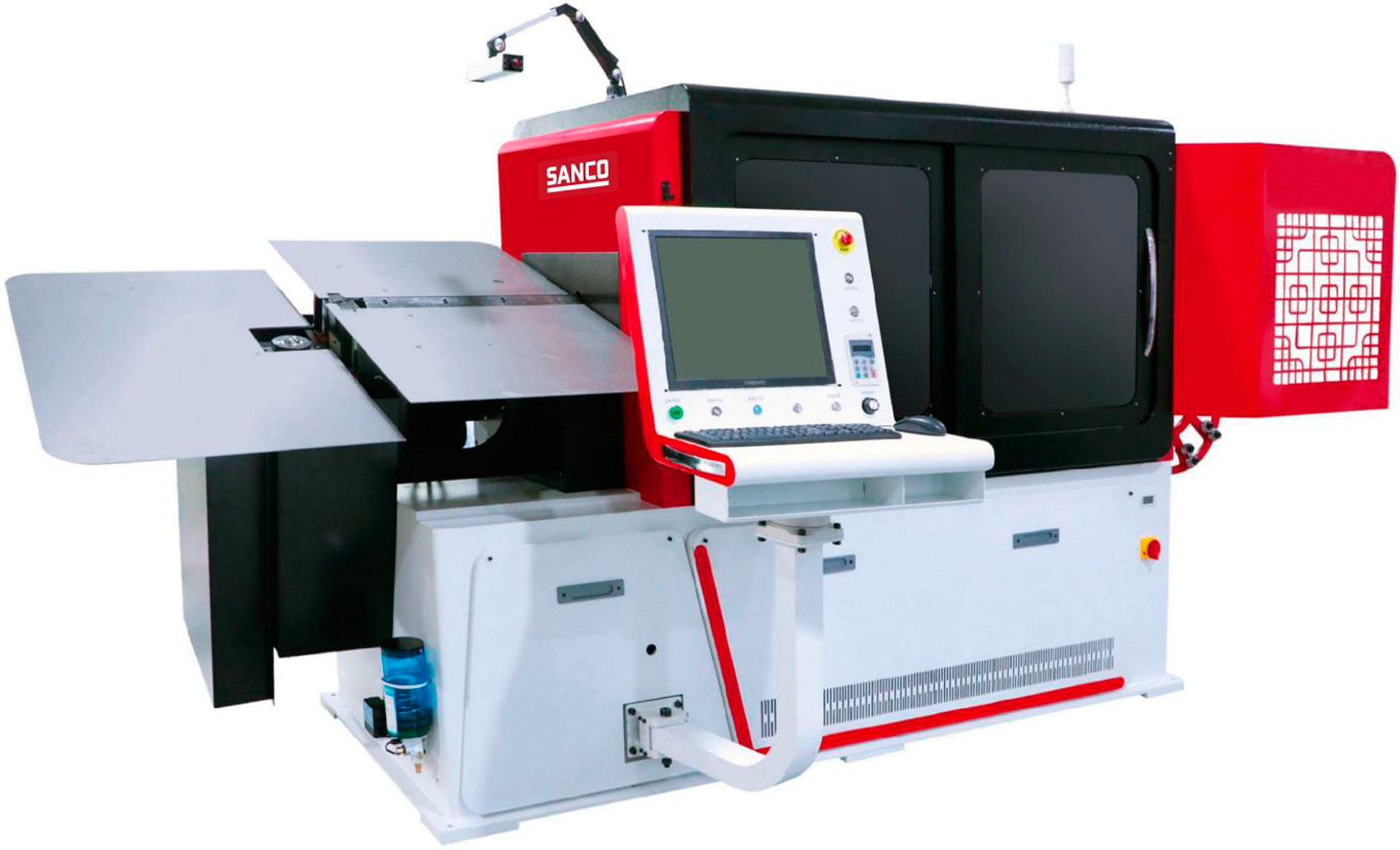

3D проволокогиб с ЧПУ с вращением проволоки SANCO PB-8CNC-3D - портальный автомат для объёмной формовки проволоки до 8 мм. Вращение заготовки снижает инерцию узлов, ускоряя такт.

Назначение и области применения

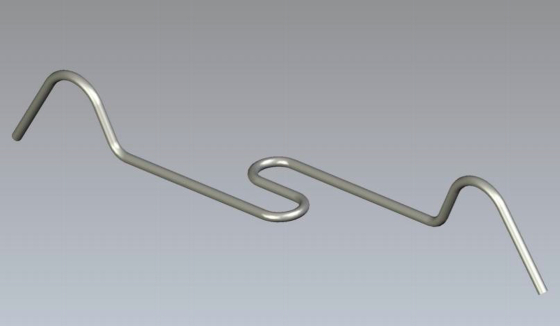

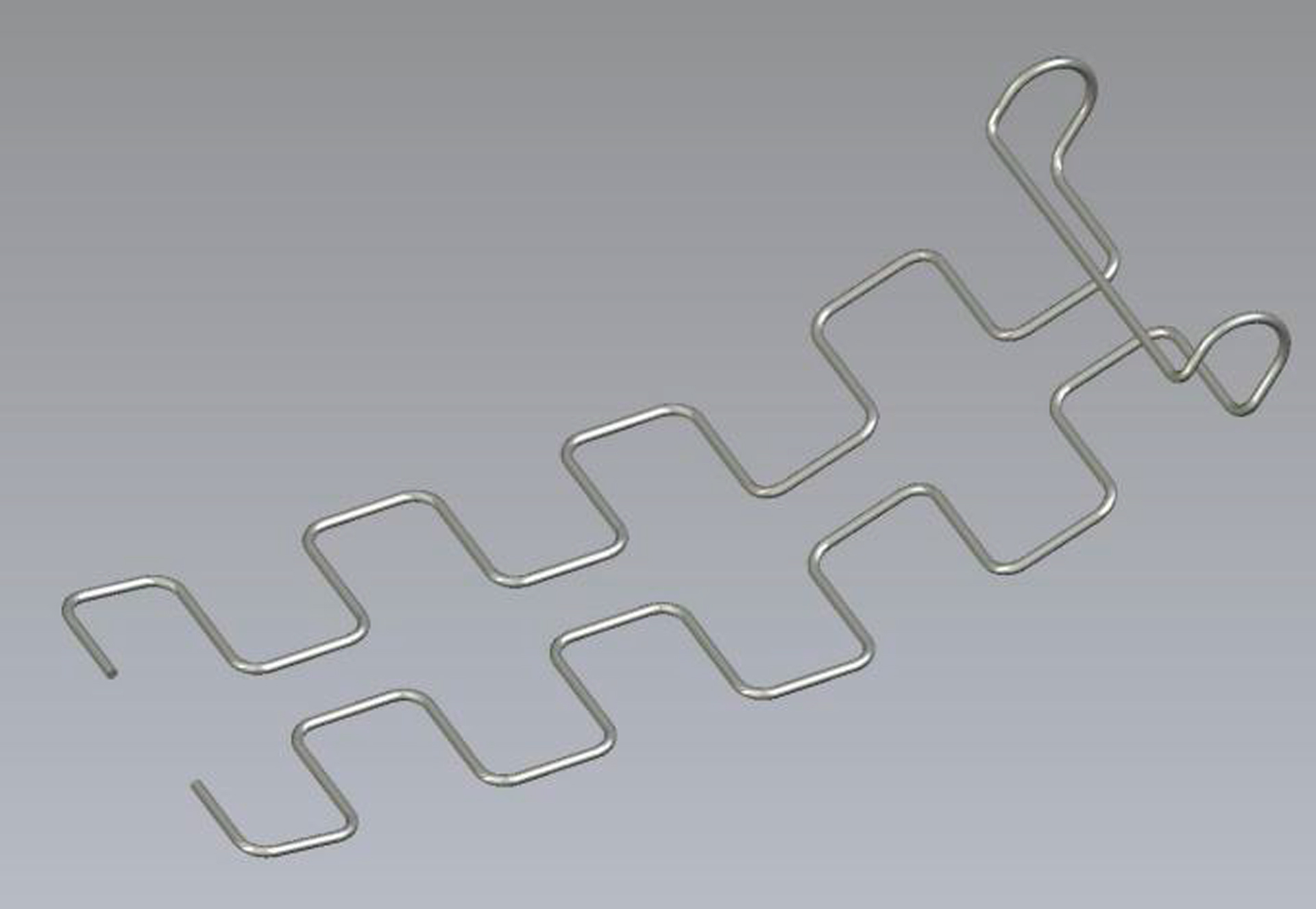

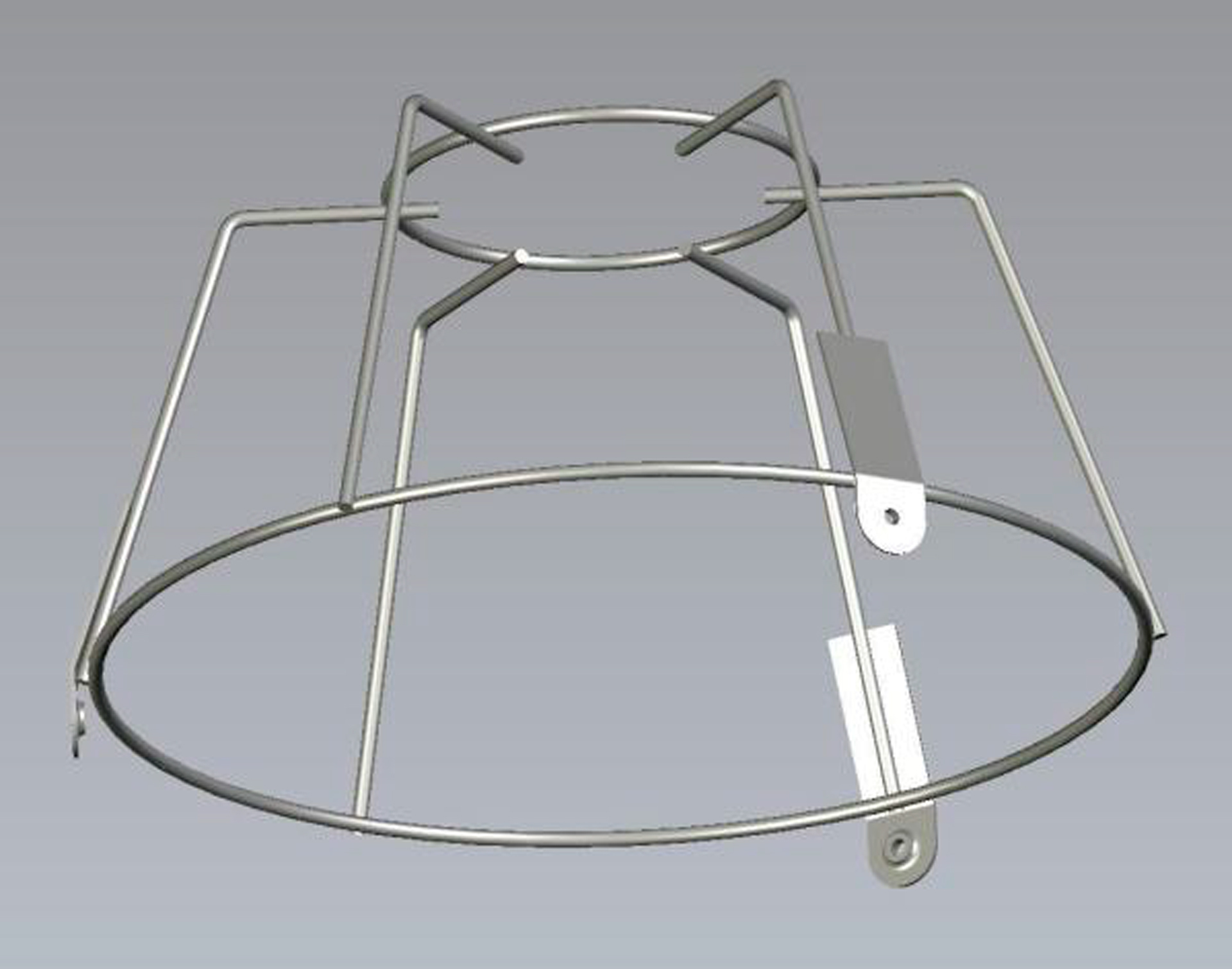

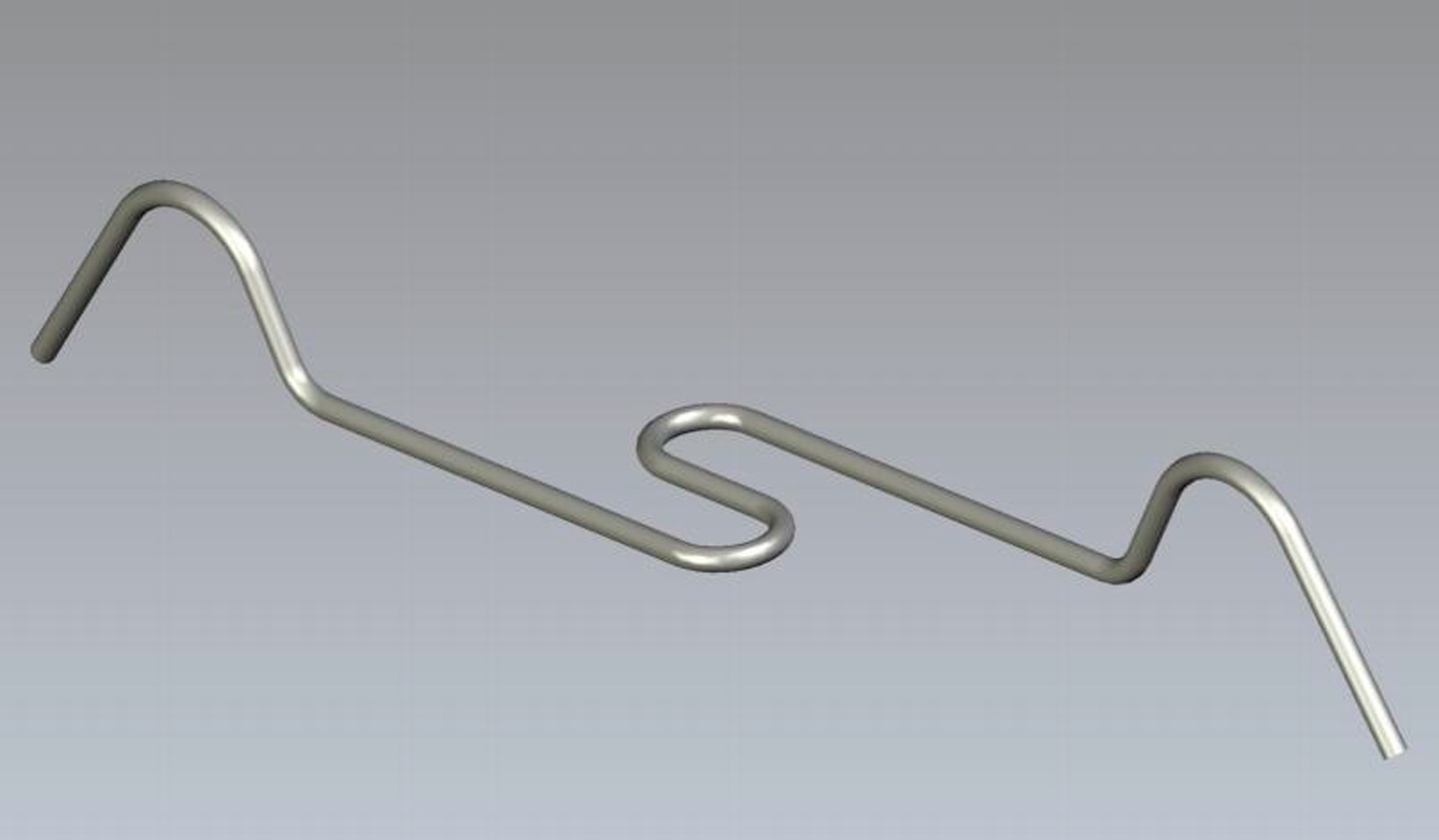

Формовка пространственных каркасов из углеродистой и нержавеющей проволоки.
Обработка заготовок диаметром Φ3–8 мм (сталь <500 МПа) и Φ3–6 мм (нержавейка >500 МПа).
Интеграция в автоматизированные ячейки с многоосевой сервокинематикой.
Производство компонентов для автомобильной, мебельной и электронной промышленности.

Ключевые функциональные возможности

Функция	Описание
Кинематика вращения заготовки	Поворот самой проволоки вместо тяжёлой головы повышает динамику цикла
Многоосевое управление	Семь независимых контуров координируют подачу, резку и многоплоскостной изгиб
Раздельные сервоприводы	Отдельные моторы отвечают за внутренний, внешний и вертикальный деформирующий контур
Цифровой контроль	Микропроцессорный блок синхронизирует кинематические цепи и регистрирует параметры
Энергоэффективность	Оптимизированное распределение мощности снижает эксплуатационные затраты

Преимущества использования

Динамичный такт: Вращение заготовки сокращает холостые перемещения механизмов.
Точное позиционирование: Семь сервоосей фиксируют стабильность каждого цикла.
Гибкость формовки: Раздельные приводы изгиба позволяют создавать сложные 3D-контуры.
Простота интеграции: Портальная открытость обеспечивает свободный доступ к инструменту.
Компактность: Небольшие габариты экономят производственную площадь цеха.

Установка сочетает сервокинематику, вращающуюся подачу и открытую конструкцию, становясь эффективным инструментом для выпуска пространственных деталей.

Технические характеристики станка

Характеристика	Значение
Модель	PB-8CNC-3D
Макс. сечение проволоки (углеродистая <500 МПа)	Φ3–8 мм
Макс. сечение проволоки (нержавеющая >500 МПа)	Φ3–6 мм
Количество управляемых осей	7
Сервопривод подачи проволоки	2,7 кВт
Сервопривод вращения проволоки	2,7 кВт
Сервопривод резки	1,0 кВт
Сервопривод управления углом сгиба (вверх/вниз)	1,5 кВт
Сервопривод внутреннего изгиба	1,5 кВт
Сервопривод внешнего изгиба	1,5 кВт
Сервопривод подъёма паллеты	1,0 кВт

Детальное описание узлов станка

Кинематика и приводы

Семь сервомоторов координируют линейную подачу, вращение заготовки, отрезку и многоплоскостную деформацию, исключая механические люфты.
Портальная открытая схема формирует свободное пространство вокруг рабочей зоны, позволяя формировать объёмные каркасы без столкновений с неподвижными элементами.

Система управления

Микропроцессорный контроллер синхронизирует все кинематические цепи, регистрируя параметры каждого такта.
Интуитивный интерфейс сокращает время программирования сложных 3D-траекторий и ускоряет запуск серий.

Точность и рабочая зона

Раздельные приводы внутреннего и внешнего изгиба гарантируют стабильное позиционирование углов без последующей калибровки.
Вращение самой проволоки вместо поворота тяжёлой головы снижает инерционные нагрузки, повышая динамику формирования контуров.

Безопасность и дополнительные модули

Компактная компоновка упрощает доступ к обслуживаемым узлам и снижает риски травмирования оператора.
Опциональные защитные кожухи и системы автоматической подачи катушек адаптируют линию под непрерывную работу.

Главные преимущества станка PB-8CNC-3D

Скорость: Вращение заготовки сокращает вспомогательные операции и повышает выработку.
Точность: Семь автоматических осей фиксируют стабильное позиционирование.
Эргономика: Открытая портальная архитектура упрощает визуальный контроль процесса.
Универсальность: Агрегат успешно деформирует углеродистые и нержавеющие проволоки разного сечения.
Надёжность: Распределённые сервоприводы рассчитаны на длительные промышленные серии.

Экономическая эффективность

3D проволокогиб с ЧПУ с вращением проволоки SANCO PB-8CNC-3D, цена на который оптимизирована для цехов среднего и мелкого производства, привлекает предприятия, стремящиеся к снижению энергозатрат. Распределённая сервокинематика радикально сокращает время наладки, а точное позиционирование осей сводит к нулю затраты на исправление брака. Портальная открытая архитектура ускоряет загрузку заготовок и исключает простои, связанные с геометрическими ограничениями. Возможность обработки стали до Φ8 мм и нержавеющей проволоки до Φ6 мм адаптирует линию под разнообразные заказы, обеспечивая быструю окупаемость даже при выпуске сложных пространственных каркасов.

Опции

Сменные формовочные матрицы под нестандартные радиусы

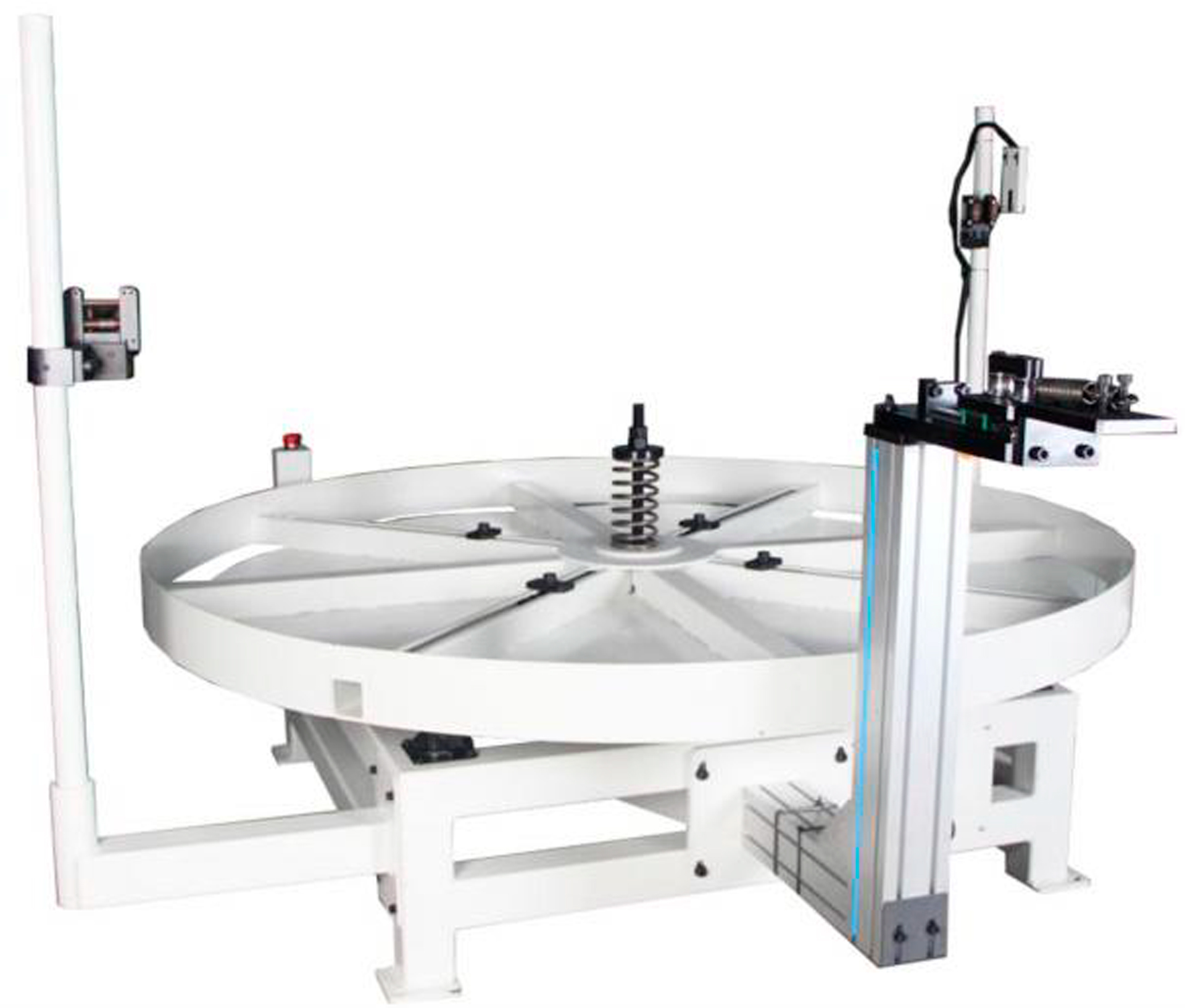

Системы автоматической размотки и подачи катушек
Защитные кожухи и модули отвода обрезков
