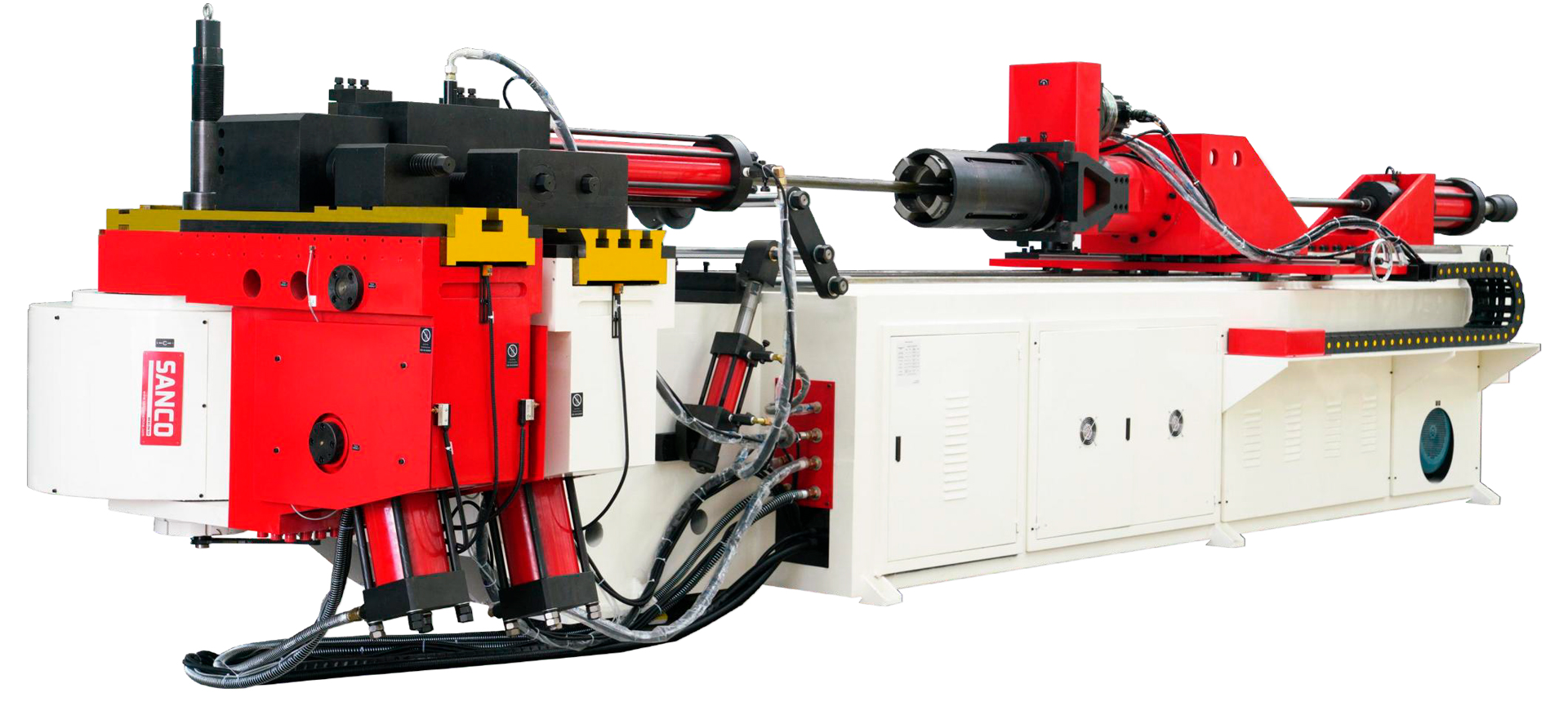

Трубогиб автоматический с ЧПУ SANCO SB-219CNC

Китай

Максимальный диаметр гибки (черная сталь) 219×20
Максимальный диаметр гибки (нержавейка) 219×9
Максимальный радиус гибки 700
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

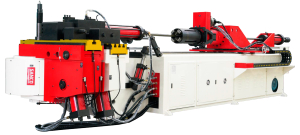

Трубогиб автоматический с ЧПУ SANCO SB-219CNC - портальный гидравлический комплекс для формовки труб диаметром до 219 мм. Открытая рамная архитектура снимает верхние ограничения, ускоряя крановую загрузку и упрощая доступ к обслуживаемым узлам.

Назначение и области применения

Деформация толстостенных профилей для магистральных трубопроводов, судостроения и промышленных каркасов.
Серийный выпуск элементов с радиусом изгиба от 1,5×OD до 700 мм.
Интеграция в автоматизированные ячейки с дистанционным контролем параметров.
Обработка углеродистых и нержавеющих сплавов в тяжёлом производстве.

Ключевые функциональные возможности

Функция	Описание
Система приводов	Гидравлическая гибка, сервоподача и сервоповорот трубы
Удалённый мониторинг	Сетевое подключение через кабель, Wi-Fi или 4G-модуль для диагностики
Регулировка скоростей	9 ступеней настройки для каждого рабочего движения
Точность позиционирования	Отклонение ±0,3° по углам и ±0,5 мм по длине подачи
Рабочая зона	Макс. радиус 700 мм, мин. радиус 1,5×OD, угол до 195°

Преимущества использования

Мощностной резерв: Гидравлический контур 40,0 кВт уверенно деформирует толстостенные заготовки.
Стабильная повторяемость: Сервоциклы подачи и вращения минимизируют погрешности при длительных сериях.
Гибкость такта: Девять режимов скорости адаптируют агрегат под вязкие и высокопрочные материалы.
Удалённая диагностика: Сетевые интерфейсы упрощают обслуживание без выезда инженера.
Портальная архитектура: Открытая конструкция снимает ограничения по высоте, позволяя крану свободно опускать массивные трубы.

Установка сочетает трёхосевую автоматизацию, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для выпуска сложных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-219CNC
Макс. сечение трубы (CS/SS)	219×20,0 / 219×9,0 мм
Макс. радиус гибки	700 мм
Мин. радиус гибки	1,5×OD
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	7°/с / 16°/с / 60 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,3° / ±0,3° / ±0,5 мм
Мощность гидронасоса	40,0 кВт
Масса	45 000 кг
Габариты (Д×Ш×В)	13 000 × 3 400 × 2 700 мм
Контроллер	Проводная сеть / Wi-Fi / 4G
Количество уровней гибки	SR: 1

Детальное описание узлов станка

Кинематика и приводы

Гидравлический силовой контур обеспечивает плавное формование толстостенных профилей, а сервоприводы линейной подачи и вращения исключают механические люфты.
Массивная станина массой 45 000 кг поглощает паразитные колебания, сохраняя геометрию изгиба на всей длине рабочей зоны.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать такт под каждый тип материала.

Точность и рабочая зона

Повторяемость ±0,5 мм по подаче и ±0,3° по осям гарантирует стабильное качество без последующей калибровки.
Диапазон радиусов до 700 мм позволяет формировать сложные пространственные контуры без переустановки детали.

Безопасность и дополнительные модули

Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.
Модули гидравлического топкера и промышленного контроллера расширяют технологические возможности линии.

Главные преимущества трубогиба SANCO SB-219CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает углеродистые и нержавеющие толстостенные профили.
Портальная схема: Открытый доступ к рабочему пространству упрощает логистику цеха.

Экономическая эффективность

Трубогиб автоматический с ЧПУ SANCO SB-219CNC, цена которого формируется исходя из расширенной рабочей зоны и гидравлической мощности 40,0 кВт, привлекает производства, стремящиеся к минимизации ручного труда. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций гидравлического топкера и защитных систем адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске сложных деталей.

Опции

Промышленный ПК на базе Windows XP (опция -IPC)
Функция гидравлического топкера для 1D гибки (опция -B)
Инфракрасный защитный занавес (опция -L)
Система охлаждения (воздушная/масляная/водяная)
