3D проволокогиб с ЧПУ с вращающейся головой SANCO WB-13CNC-3D

Китай

Макс. диаметр 13
Управление 7 (3 оси серво + 4 пневматические)
Мощность нагрева 11,7
Максимальный диаметр гибки (черная сталь) 4–13

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

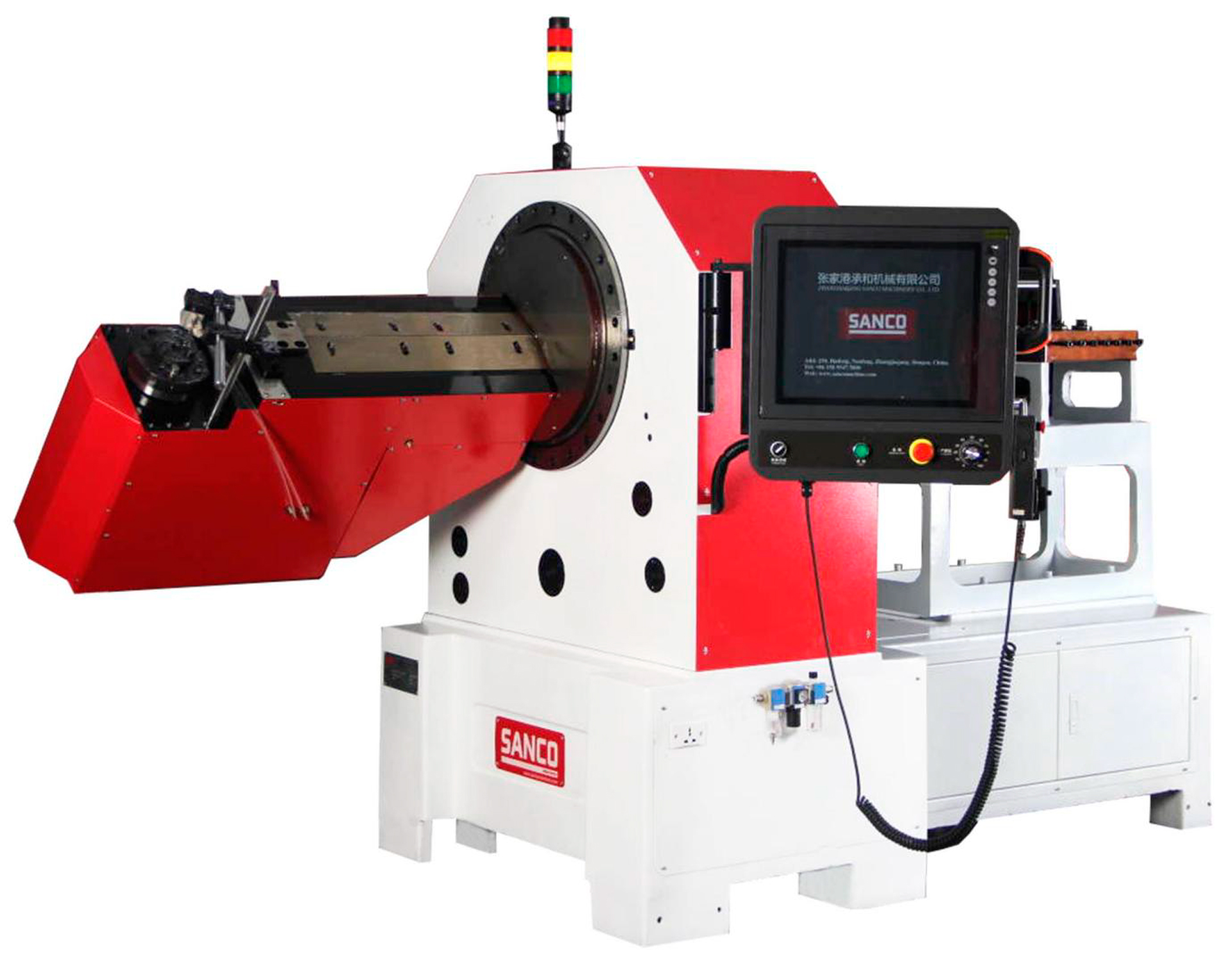

3D проволокогиб с ЧПУ с вращающейся головой SANCO WB-13CNC-3D - станок для объёмной гибки проволоки до 13 мм. Вращающаяся голова снижает инерцию узлов, ускоряя такт и повышая точность.

Назначение и области применения

Формовка пространственных каркасов из углеродистой и нержавеющей проволоки.
Обработка заготовок диаметром Φ4–13 мм (сталь <500 МПа) и Φ4–8 мм (нержавейка >500 МПа).
Интеграция в автоматизированные линии с сервокинематикой и пневматической фиксацией.
Производство компонентов для автомобильной, мебельной и строительной промышленности.

Ключевые функциональные возможности

Функция	Описание
Вращающаяся голова	Литой алюминиевый корпус, рабочая зона 800 мм
Автоматизация осей	7 независимых контуров (3 сервопривода + 4 пневматических)
Приводная система	Серводвигатели: гибка/резка 4,5 кВт, подача 4,5 кВт, вращение 3,0 кВт
Подготовка материала	17 групп выпрямляющих роликов и автоматический размотчик
Энергопотребление	Суммарная мощность оборудования 11,7 кВт

Преимущества использования

Лёгкость и прочность: Алюминиевый литый корпус минимизирует вибрации при динамических нагрузках.
Высокая производительность: Автоматическая подача и выравнивание ускоряют производственный такт.
Вместимость: Размотчик на 2 000 кг сокращает частоту перезарядок.
Точность гибки: Сервооси координируют перемещения, исключая накопленные погрешности.
Портальная открытость: Вращающаяся голова формирует свободный доступ к зоне формовки, позволяя создавать сложные трёхмерные контуры без переустановки материала.

Установка сочетает сервокинематику, пневматическую фиксацию и литую конструкцию, становясь эффективным инструментом для выпуска пространственных деталей.

Технические характеристики станка

Характеристика	Значение
Модель	WB-13CNC-3D
Макс. сечение проволоки (углеродистая <500 МПа)	Φ4–13 мм
Макс. сечение проволоки (нержавеющая >500 МПа)	Φ4–8 мм
Рабочая зона	800 мм
Конструкция головы	Литой алюминиевый сплав
Количество автоматических осей	7 (3 серво + 4 пневматических)
Сервопривод гибки и резки	4,5 кВт
Сервопривод подачи проволоки	4,5 кВт
Сервопривод вращения	3,0 кВт
Общая мощность	11,7 кВт
Выпрямляющие ролики	17 групп
Ёмкость автоматического размотчика	2 000 кг

Детальное описание узлов станка

Кинематика и приводы

Три серводвигателя координируют изгиб, резку, линейную подачу и поворот заготовки, исключая механические люфты.
Четыре пневматических контура управляют фиксацией и вспомогательными движениями, гарантируя быструю смену рабочих тактов.

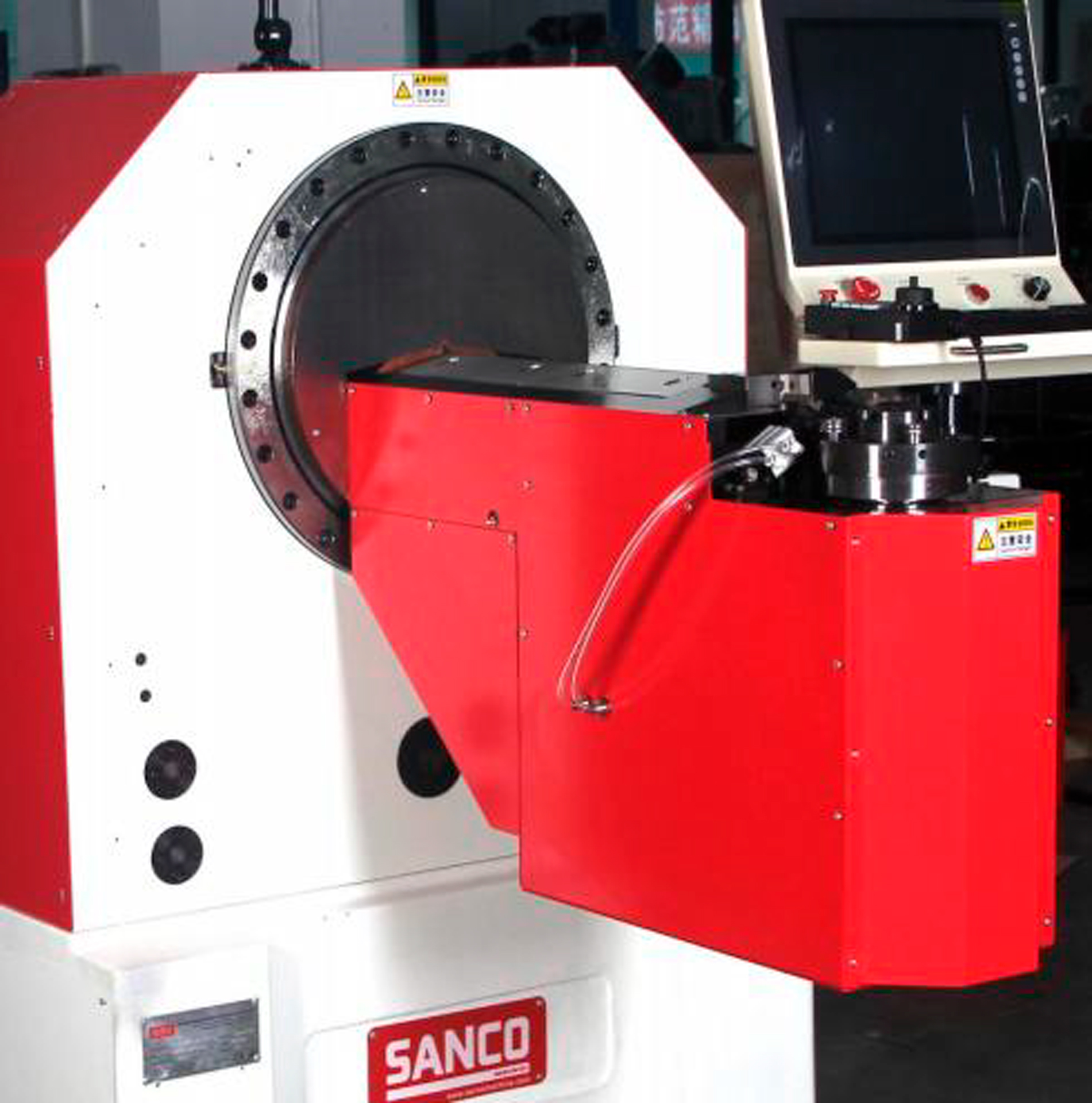

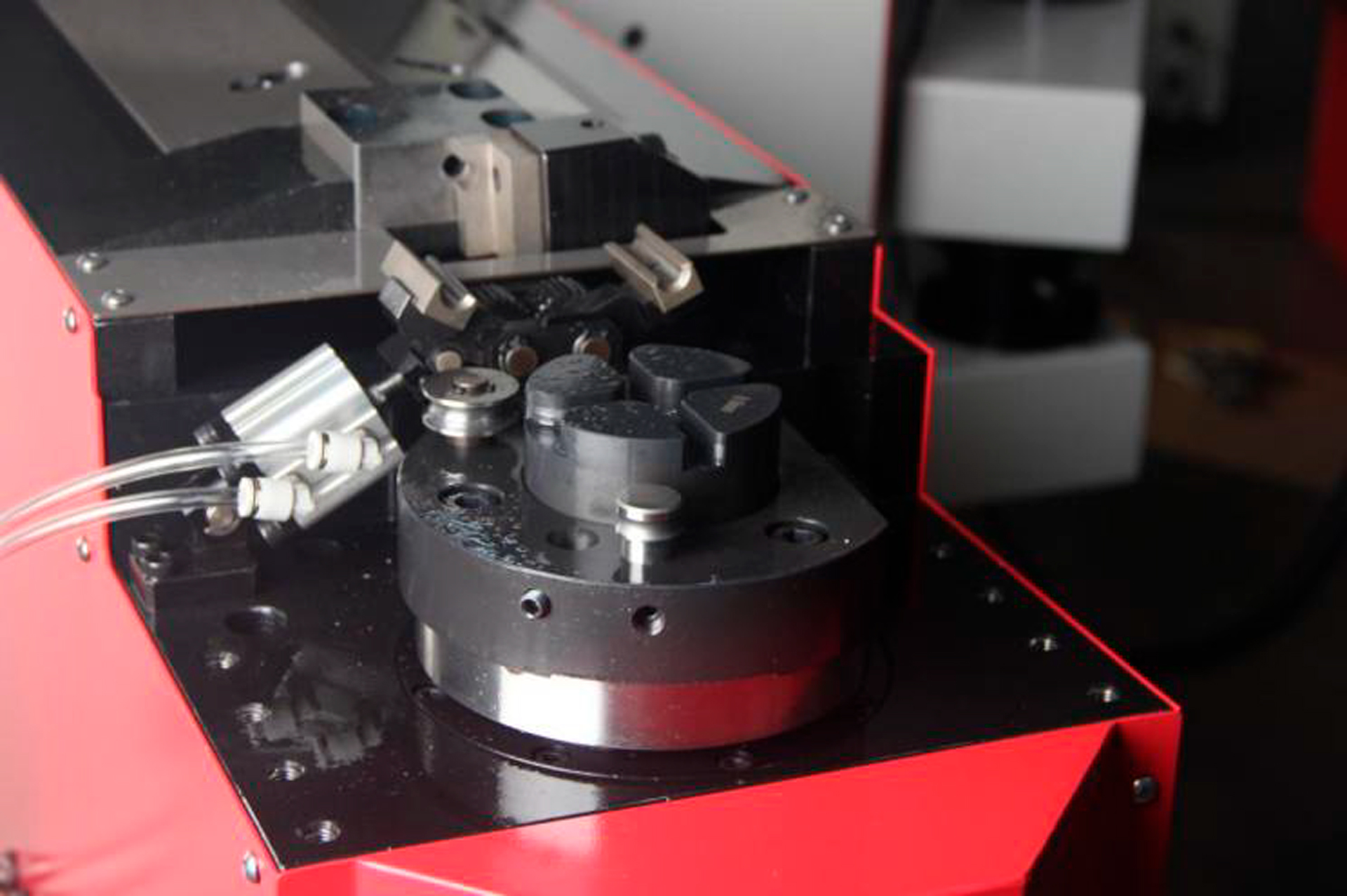

Рабочая голова и зона

Литой алюминиевый корпус снижает массу подвижных узлов, что повышает динамику при формировании сложных пространственных контуров.
Вращающаяся архитектура формирует открытый доступ к инструменту, позволяя создавать 3D-каркасы без дополнительной переустановки материала.

Система подготовки проволоки

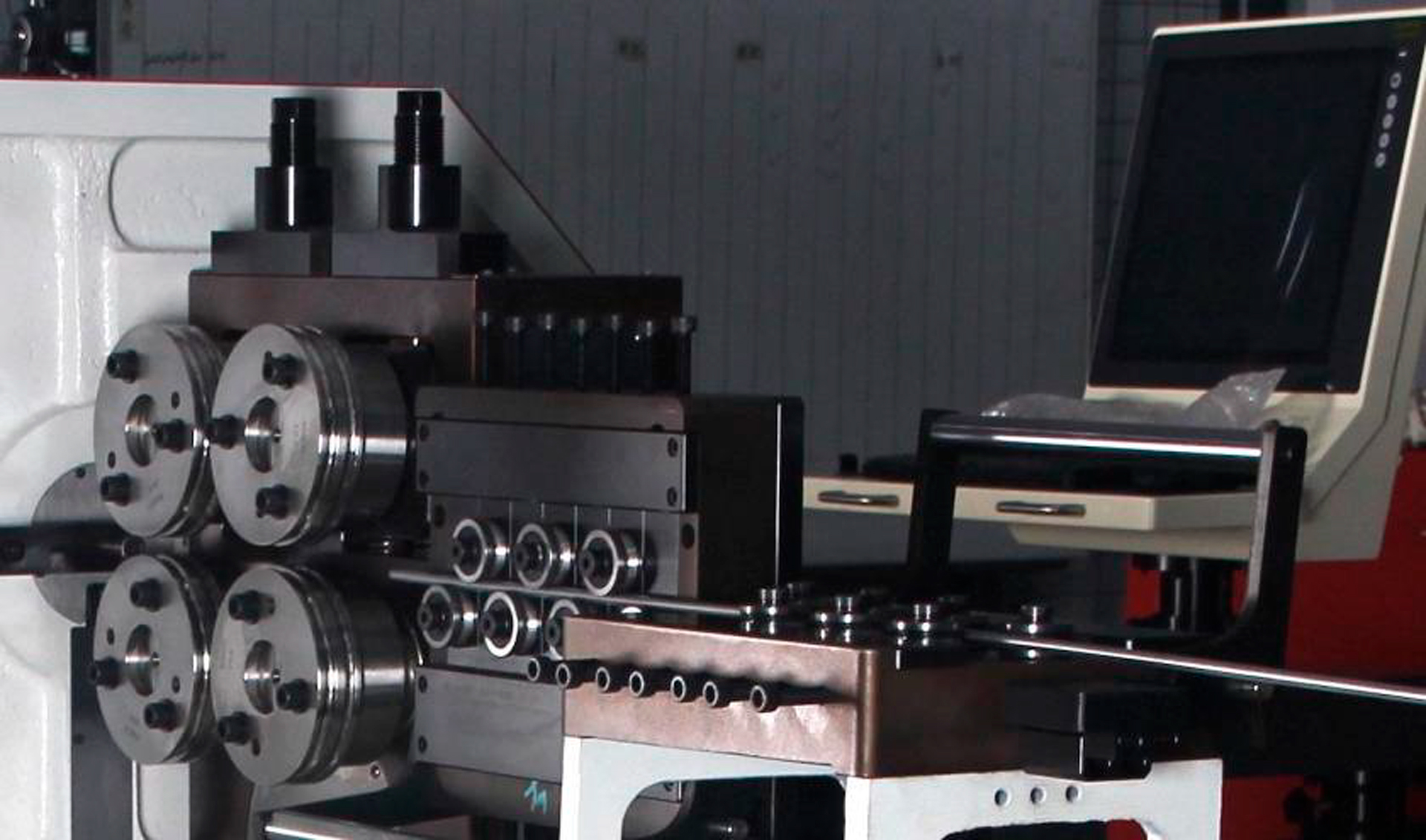

Блок из 17 групп выпрямляющих роликов выравнивает исходную бухту перед подачей в зону гибки.

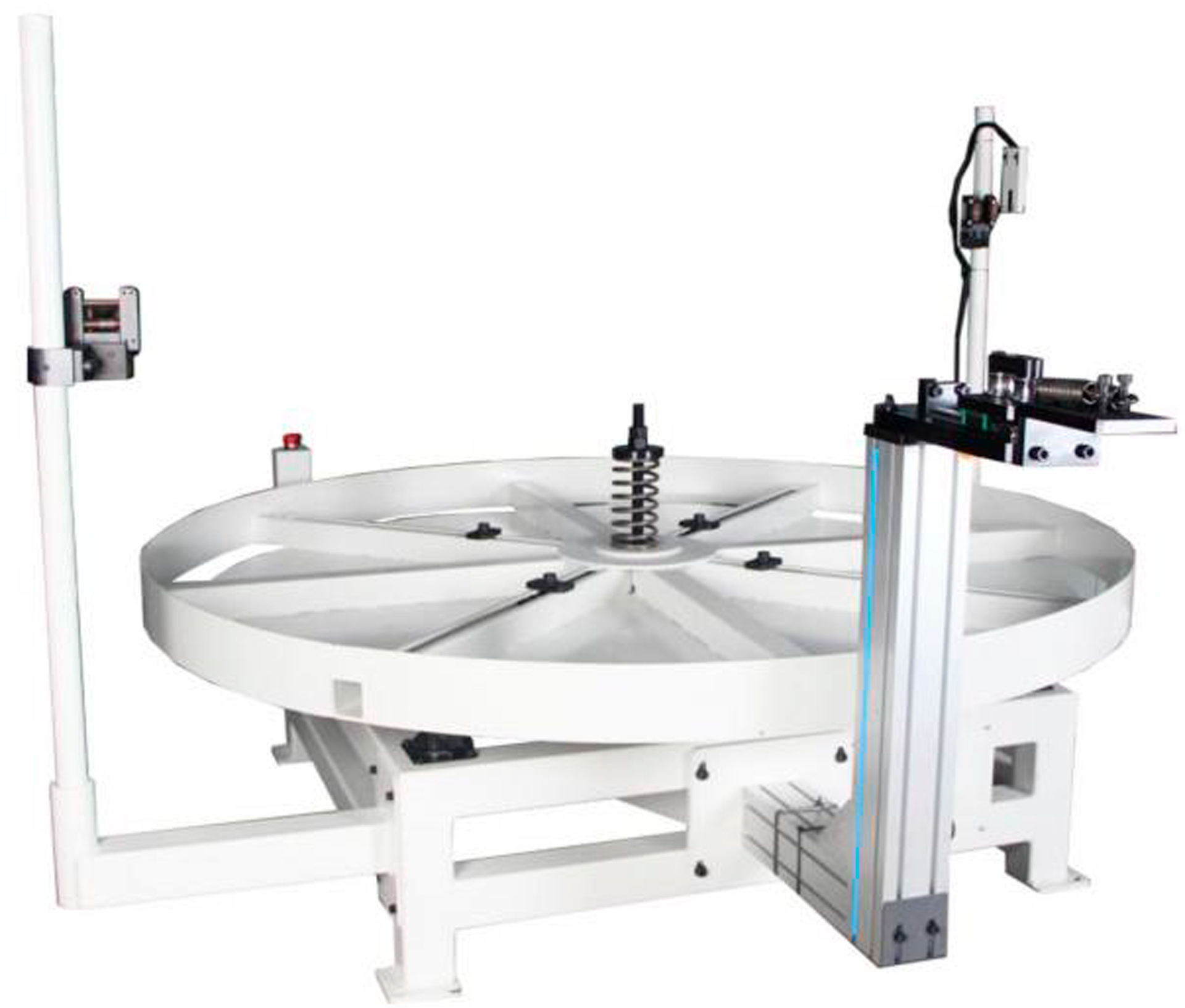

Автоматический размотчик принимает заготовки весом до 2 000 кг, минимизируя время на перезарядку.

Безопасность и управление

Микропроцессорный контроллер синхронизирует сервооси и пневматику, контролируя параметры каждого цикла.
Компактная компоновка упрощает доступ к обслуживаемым узлам и снижает риски травмирования оператора.

Главные преимущества станка WB-13CNC-3D

Скорость: Сервоприводы и пневматика сокращают холостые такты и повышают выработку.
Точность: Семь автоматических осей фиксируют стабильное позиционирование.
Эргономика: Автоматический размотчик снижает физическую нагрузку на персонал.
Универсальность: Агрегат успешно обрабатывает углеродистые и нержавеющие проволоки разного сечения.
Надёжность: Литая алюминиевая конструкция рассчитана на длительные промышленные серии.

Экономическая эффективность

Купить 3D проволокогиб с ЧПУ с вращающейся головой SANCO WB-13CNC-3D стоит, поскольку общая мощность оборудования составляет всего 11,7 кВт, что радикально снижает затраты на электроэнергию. Автоматическая подача проволоки из бухт до 2 000 кг минимизирует время на перезарядку, а 17 групп выпрямляющих роликов гарантируют стабильное качество без ручной калибровки. Синхронизация семи осей и литая алюминиевая конструкция ускоряют такт выпуска, обеспечивая быструю окупаемость даже при мелкосерийном производстве сложных 3D-каркасов.

Опции

Сменные формовочные матрицы под нестандартные радиусы
Дополнительные комплекты выпрямляющих роликов для разных диаметров
Защитные кожухи и системы отвода стружки
