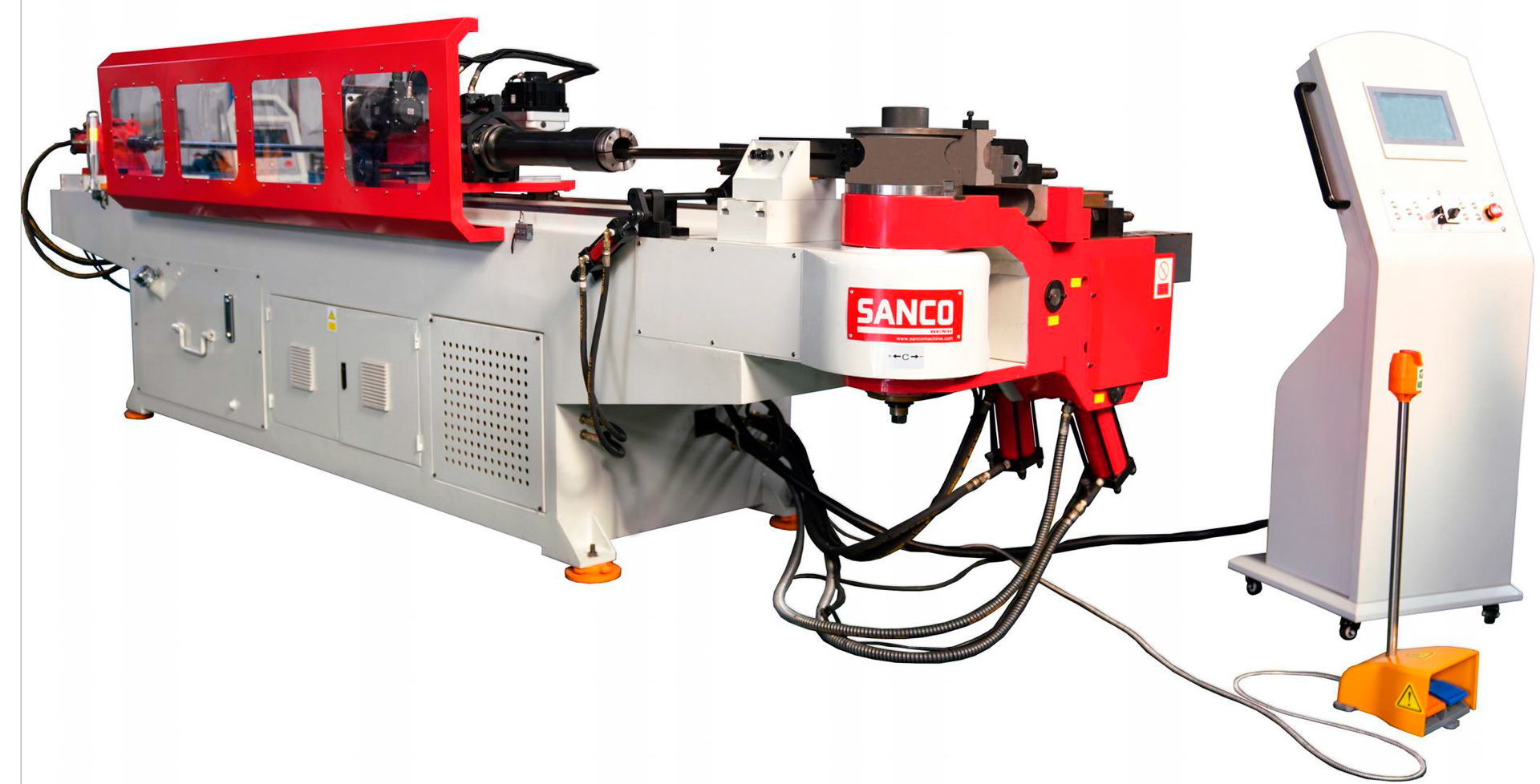

Трубогиб автоматический с ЧПУ SANCO SB-120CNC

Китай

Максимальный диаметр гибки (черная сталь) 120×6,5
Максимальный диаметр гибки (нержавейка) 120×3
Максимальный радиус гибки 450
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Трубогиб автоматический с ЧПУ SANCO SB-120CNC - портальный комплекс для гибки труб диаметром до 120 мм. Открытая рамная архитектура снимает верхние ограничения, ускоряя крановую загрузку длинномерных заготовок и облегчая доступ к обслуживаемым механизмам.

Назначение и области применения

Формовка круглых и квадратных профилей для крупных металлоконструкций, судостроения и энергетических систем.
Серийное выпуск деталей с радиусом изгиба от 1,5×OD до 450 мм.
Интеграция в автоматизированные участки с дистанционным контролем параметров.
Обработка углеродистых, нержавеющих и толстостенных материалов в промышленном производстве.

Ключевые функциональные возможности

Функция	Описание
Сервоприводы всех осей	Гибка (электро/гидравлика), подача и вращение управляются независимыми моторами
Удалённый мониторинг	Сетевое подключение через кабель, Wi-Fi или 4G-модуль для диагностики
Регулировка скоростей	9 ступеней настройки для каждого рабочего движения
Точность позиционирования	Отклонение ±0,1° по углам и ±0,1 мм по длине подачи
Рабочая зона	Макс. радиус 450 мм, мин. радиус 1,5×OD, угол до 195°

Преимущества использования

Динамичный такт: Скорость гибки 20°/с и подачи 300 мм/с сокращают цикл изготовления.
Микронная повторяемость: Сервоциклы исключают накопленные погрешности при длительных сериях.
Гибкость настройки: Девять режимов скорости адаптируют агрегат под вязкие и толстостенные сплавы.
Удалённая диагностика: Встроенные сетевые интерфейсы упрощают обслуживание без выезда специалиста.
Портальная архитектура: Открытая конструкция снимает ограничения по высоте, позволяя крану свободно опускать массивные заготовки.

Установка сочетает автоматизацию трёх осей, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для выпуска сложных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-120CNC
Макс. сечение трубы (CS/SS)	120×6,5 / 120×3,0 мм
Макс. радиус гибки	450 мм
Мин. радиус гибки	1,5×OD
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	20°/с / 45°/с / 300 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,1° / ±0,1° / ±0,1 мм
Мощность гидронасоса	22,0 кВт
Масса	12 000 кг
Габариты (Д×Ш×В)	8 000×2 500×2 000 мм
Контроллер	Проводная сеть / Wi-Fi / 4G
Количество уровней гибки	SR: 1 / DR: 2 / TR: 3

Детальное описание узлов станка

Кинематика и приводы

Три независимых серводвигателя управляют гибкой, вращением трубы и линейной подачей, исключая механические люфты.
Гидравлический контур мощностью 22,0 кВт обеспечивает надёжный зажим заготовки и работу вспомогательных механизмов.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать цикл под каждый тип материала.

Точность и рабочая зона

Микронная повторяемость ±0,1 мм по подаче и ±0,1° по осям гарантирует стабильное качество без последующей калибровки.
Диапазон радиусов до 450 мм позволяет формировать сложные пространственные контуры без переустановки детали.

Безопасность и дополнительные модули

Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.
Модули автоматической загрузки, отрезки, перфорации и гибки в левом/правом направлении расширяют технологические возможности.

Главные преимущества трубогиба SANCO SB-120CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает круглые, квадратные и толстостенные профили.
Портальная схема: Открытый доступ к рабочему пространству упрощает логистику цеха.

Экономическая эффективность

Купить Трубогиб автоматический с ЧПУ SANCO SB-120CNC стоит, поскольку трёхосевая сервокинематика радикально сокращает время наладки, а микронная точность сводит к нулю затраты на исправление брака. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций автоматической загрузки, отрезки и перфорации адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Промышленный ПК на базе Windows XP (опция)
Функция отрезки, перфорации, токарки, толкателя и гибки влево/вправо
Система автоматической подачи заготовок и робот-манипулятор
Инфракрасный защитный занавес и система охлаждения (воздушная/масляная/водяная)
Усиленный дорн и многослойные гибочные модули (до 3 уровней)
