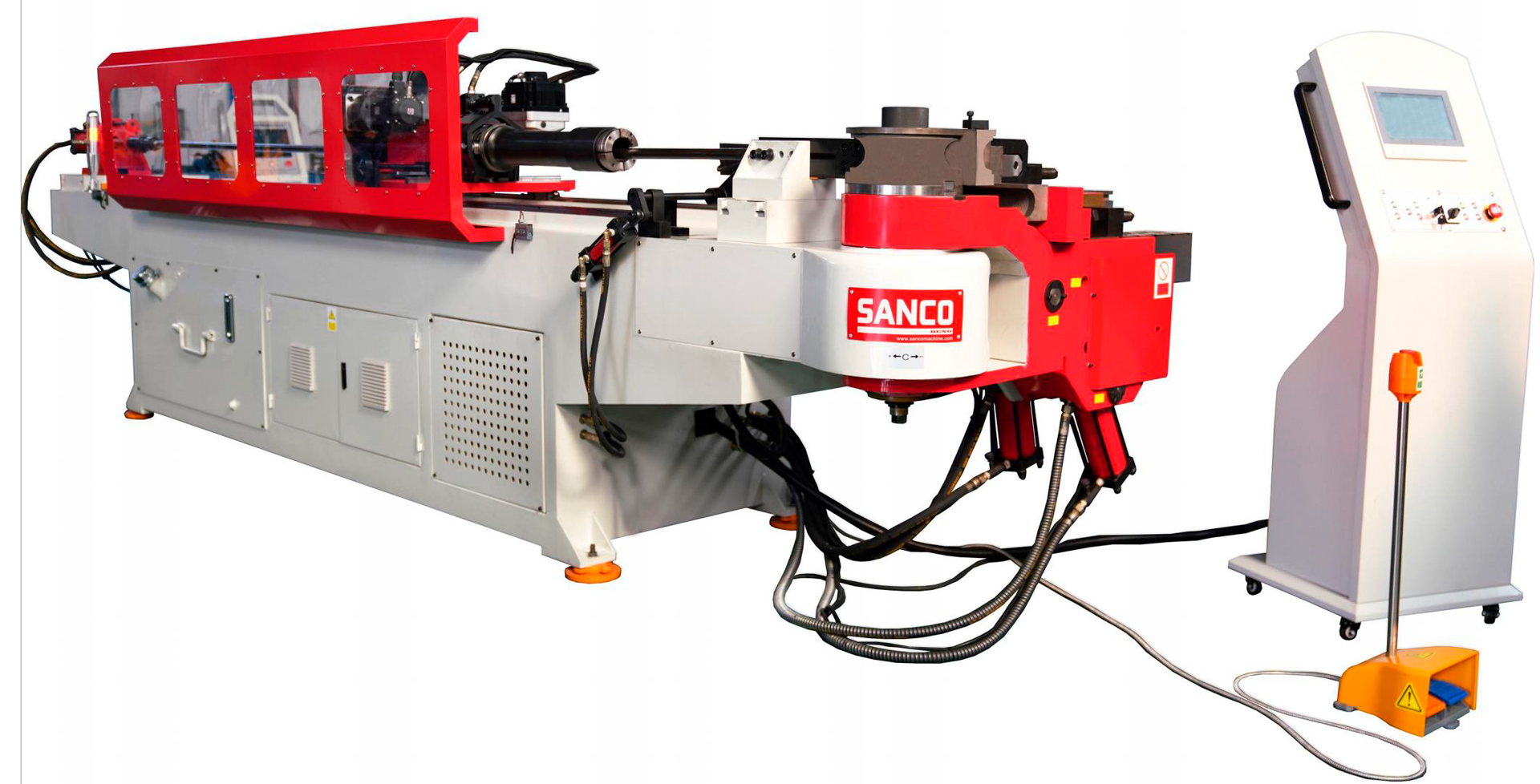

Трубогиб автоматический с ЧПУ SANCO SB-168CNC

Китай

Максимальный диаметр гибки (черная сталь) 168×10
Максимальный диаметр гибки (нержавейка) 168×5
Максимальный радиус гибки 500
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Трубогиб автоматический с ЧПУ SANCO SB-168CNC - тяжёлый портальный комплекс для формовки толстостенных профилей до 168 мм. Открытая рамная схема устраняет верхние перекрытия, ускоряя подачу массивных заготовок и сохраняя устойчивость при гидравлическом изгибе.

Назначение и области применения

Деформация круглых труб для судостроения, энергетических магистралей и несущих металлоконструкций.
Серийный выпуск элементов с радиусом от 1,5×OD до 500 мм.
Интеграция в автоматизированные участки с дистанционным контролем параметров.
Обработка углеродистых и нержавеющих сплавов в промышленном производстве.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная архитектура для беспрепятственной загрузки тяжёлых труб
Система приводов	Гидравлическая гибка, сервоподача и сервоповорот трубы
Регулировка скоростей	9 ступеней настройки для каждого рабочего движения
Точность позиционирования	Отклонение ±0,2° по углам и ±0,5 мм по длине подачи
Рабочая зона	Макс. радиус 500 мм, мин. радиус 1,5×OD, угол до 195°

Преимущества использования

Мощностной резерв: Гидравлический контур 22,0 кВт уверенно деформирует толстостенные заготовки.
Стабильная повторяемость: Сервоциклы подачи и вращения минимизируют погрешности при длительных сериях.
Гибкость такта: Девять режимов скорости адаптируют агрегат под вязкие и высокопрочные материалы.
Удалённая диагностика: Сетевые интерфейсы (кабель, Wi-Fi, 4G) упрощают обслуживание без выезда инженера.
Портальная архитектура: Открытая конструкция снимает ограничения по высоте, позволяя крану свободно опускать массивные трубы.

Установка сочетает трёхосевую автоматизацию, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для выпуска сложных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-168CNC
Макс. сечение трубы (CS/SS)	168×10,0 / 168×5,0 мм
Макс. радиус гибки	500 мм
Мин. радиус гибки	1,5×OD
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	10°/с / 40°/с / 100 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,2° / ±0,2° / ±0,5 мм
Мощность гидронасоса	22,0 кВт
Масса	20 000 кг
Габариты (Д×Ш×В)	9 000 × 2 500 × 2 000 мм
Контроллер	Проводная сеть / Wi-Fi / 4G
Количество уровней гибки	SR: 1 / DR: 2

Детальное описание узлов станка

Кинематика и приводы

Гидравлический силовой контур обеспечивает плавное формование толстостенных профилей, а сервоприводы линейной подачи и вращения исключают механические люфты.
Массивная станина массой 20 000 кг поглощает паразитные колебания, сохраняя геометрию изгиба на всей длине рабочей зоны.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать такт под каждый тип материала.

Точность и рабочая зона

Микронная повторяемость ±0,5 мм по подаче и ±0,2° по осям гарантирует стабильное качество без последующей калибровки.
Диапазон радиусов до 500 мм позволяет формировать сложные пространственные контуры без переустановки детали.

Безопасность и дополнительные модули

Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.
Модули автоматической загрузки, токарки и гибки с топкером расширяют технологические возможности линии.

Главные преимущества трубогиба SANCO SB-168CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает углеродистые и нержавеющие толстостенные профили.
Портальная схема: Открытый доступ к рабочему пространству упрощает логистику цеха.

Экономическая эффективность

Купить Трубогиб автоматический с ЧПУ SANCO SB-168CNC стоит, поскольку трёхосевая сервокинематика радикально сокращает время наладки, а микронная точность сводит к нулю затраты на исправление брака. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций автоматической загрузки и гидравлического топкера адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Промышленный ПК на базе Windows XP (опция)
Функция токарки, толкателя и гидравлического топкера для 1D гибки
Система автоматической подачи заготовок и робот-манипулятор
Инфракрасный защитный занавес и система охлаждения (воздушная/масляная/водяная)
Многослойные гибочные модули (до 2 уровней)
