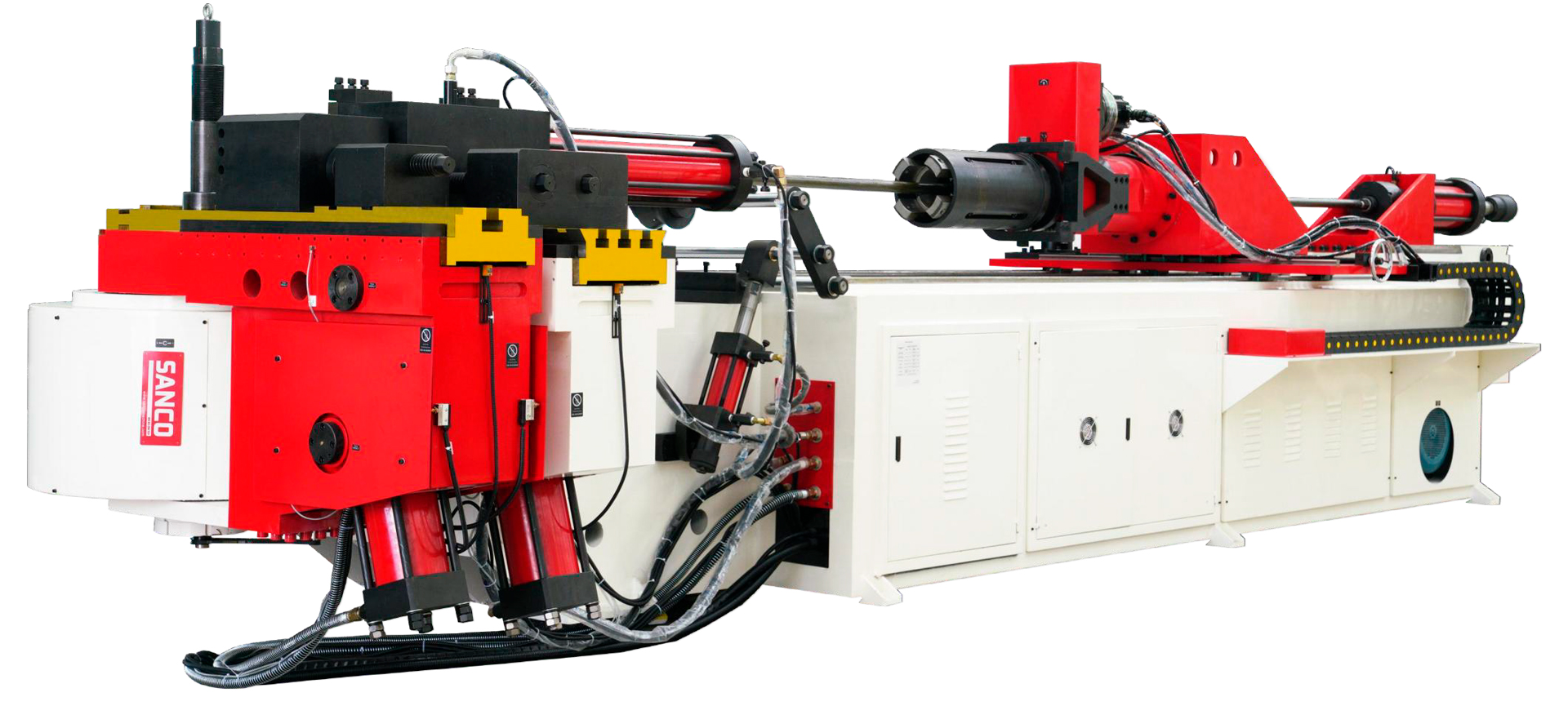

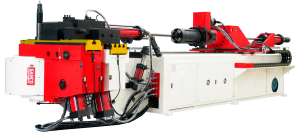

Дорновый полуавтоматический трубогиб SANCO SB-219NCB

Китай

Максимальный диаметр гибки (черная сталь) 219×20
Максимальный диаметр гибки (нержавейка) 219×9
Максимальный радиус гибки 700
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SANCO SB-219NCB - гидравлический комплекс для деформации труб диаметром до 219 мм. Портальная рамная архитектура упрощает крановую подачу массивных заготовок и сохраняет устойчивость при интенсивных нагрузках.

Назначение и области применения

Изгиб толстостенных профилей для магистральных сетей, несущих каркасов и энергетических систем.
Серийный выпуск элементов с минимальным радиусом 1,5×OD.
Обработка углеродистых и нержавеющих сталей в промышленных цехах.
Интеграция в участки с ручным позиционированием детали и микрокомпьютерным учётом параметров.

Ключевые функциональные возможности

Функция	Описание
Гидравлический привод	Изгиб и фиксация осуществляются гидроцилиндрами, формируя плавное усилие
Ручная подача и вращение	Оператор самостоятельно выставляет трубу для точной настройки
Микрокомпьютерный контроль	Встроенный контроллер запоминает программы и регистрирует параметры цикла
Точность позиционирования	Отклонение ±0,3° по углу и ±0,5 мм по длине соответствует производственным допускам
Рабочая зона	Длина дорна 6 000 мм, максимальный угол изгиба 195°

Преимущества использования

Управляемый такт: Скорость 7°/с оптимизирует формирование контуров.
Стабильная повторяемость: Погрешность ±0,3° исключает последующую калибровку.
Мощностной резерв: Гидромощность 30,0 кВт справляется с вязкими сплавами.
Жёсткая конструкция: Литая база эффективно гасит вибрации при нагрузках.
Простота обслуживания: Модульное охлаждение продлевает ресурс узлов.

Установка сочетает гидравлическое усилие, микропроцессорное управление и ручную подачу, становясь надёжным решением для выпуска крупных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-219NCB
Макс. сечение трубы (CS/SS)	219×20,0 / 219×9,0 мм
Макс. радиус гибки	700 мм
Мин. радиус гибки	1,5×OD
Длина дорна	6 000 мм
Макс. угол гибки	195°
Скорость гибки	7°/с
Скорость вращения	16°/с (0–9 ступеней)
Скорость подачи	60 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,3° / ±0,3° / ±0,5 мм
Мощность гидронасоса	30,0 кВт
Масса	20 000 кг
Габариты (Д×Ш×В)	8 800×2 450×1 980 мм
Контроллер	Микрокомпьютер
Тип подачи и вращения	Ручной
Количество уровней гибки	SR: 1

Детальное описание узлов станка

Кинематика и приводы

Гидроцилиндры обеспечивают плавный изгиб и надёжный зажим заготовки, исключая резкие скачки давления.
Ручное перемещение и поворот трубы позволяют мастеру точно выставить деталь перед стартом, минимизируя люфты.

Система управления

Микрокомпьютерный блок сохраняет рабочие программы и отслеживает параметры каждого цикла.
Интуитивный дисплей сокращает время обучения персонала и ускоряет запуск серий.

Точность и рабочая зона

Литая станина и прецизионная механика удерживают отклонение в пределах ±0,3°, гарантируя стабильное качество.
Дорн длиной 6 000 мм поддерживает толстостенные трубы, предотвращая деформации при радиусе 1,5×OD.

Безопасность и дополнительные модули

Выбор системы охлаждения (воздушная, водяная или масляная) продлевает срок службы гидравлики при непрерывной работе.
Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.

Главные преимущества трубогиба SANCO SB-219NCB

Скорость: Такт 7°/с сокращает вспомогательные операции и повышает выработку.
Точность: Стабильное позиционирование ±0,3° исключает брак при длительных сериях.
Эргономика: Ручное управление упрощает настройку под нестандартные заготовки.
Универсальность: Агрегат успешно обрабатывает углеродистые и нержавеющие толстостенные профили.
Надёжность: Литая конструкция и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Дорновый полуавтоматический трубогиб SANCO SB-219NCB, цена которого формируется исходя из расширенной рабочей зоны и гидравлической мощности 30,0 кВт, привлекает производства, стремящиеся к минимизации ручного труда. Портальная рамная схема ускоряет базирование тяжёлых труб, а точность ±0,3° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и защитных модулей адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске сложных деталей.

Опции

Промышленный ПК на базе Windows XP (опция -IPC)
Гидравлический толкатель для 1D гибки (опция -B)
Инфракрасный защитный занавес (опция -L)
