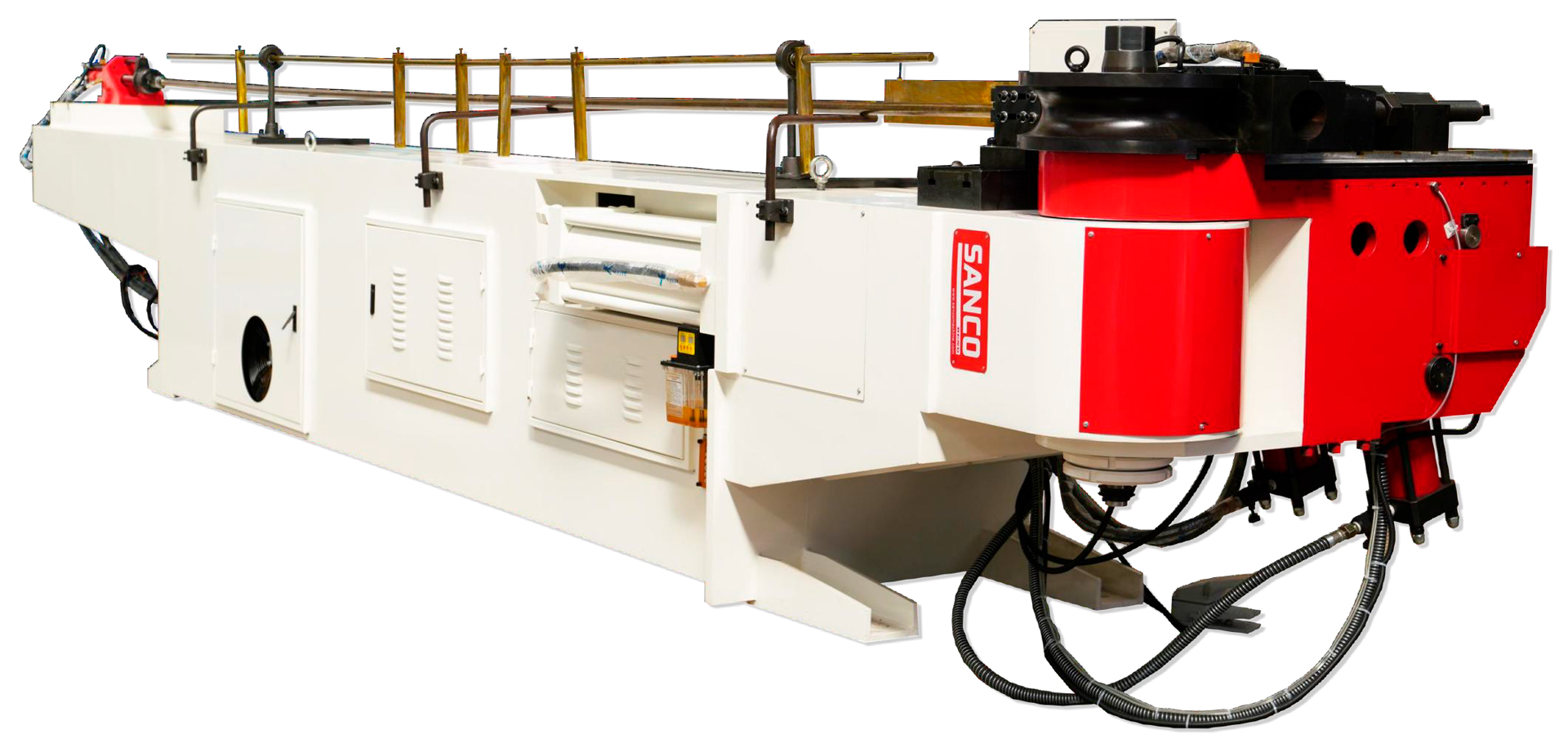

Дорновый полуавтоматический трубогиб SANCO SB-189NCB

Китай

Максимальный диаметр гибки (черная сталь) 189×10
Максимальный диаметр гибки (нержавейка) 189×5
Максимальный радиус гибки 600
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SANCO SB-189NCB - гидравлическая машина для деформации профилей до 189 мм. Литая голова и микрокомпьютер фиксируют точность.

Назначение и области применения

Изгиб толстостенных труб для магистральных сетей, несущих каркасов и энергетических систем.
Серийный выпуск деталей с минимальным радиусом 1,5×OD.
Обработка углеродистых и нержавеющих сплавов в промышленных цехах.
Интеграция в участки с ручным позиционированием заготовки и цифровым учётом параметров.

Ключевые функциональные возможности

Функция	Описание
Гидравлический привод	Изгиб и фиксация осуществляются гидроцилиндрами, формируя плавное усилие
Ручная подача и вращение	Оператор самостоятельно выставляет деталь для точной настройки
Микрокомпьютерный контроль	Встроенный контроллер запоминает программы и регистрирует параметры цикла
Точность позиционирования	Отклонение ±0,2° по углу соответствует производственным допускам
Рабочая зона	Длина дорна 5 500 мм, максимальный угол изгиба 195°

Преимущества использования

Управляемый такт: Скорость 8°/с оптимизирует формирование контуров.
Стабильная повторяемость: Погрешность ±0,2° исключает последующую калибровку.
Мощностной резерв: Гидромощность 22,0 кВт справляется с вязкими сплавами.
Жёсткая конструкция: Литая база эффективно гасит вибрации при нагрузках.
Простота обслуживания: Модульное охлаждение продлевает ресурс узлов.

Установка сочетает гидравлическое усилие, микропроцессорное управление и ручную подачу, становясь надёжным решением для выпуска крупных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-189NCB
Макс. сечение трубы (CS/SS)	189×10,0 / 189×5,0 мм
Макс. радиус гибки	600 мм
Мин. радиус гибки	1,5×OD
Длина дорна	5 500 мм
Макс. угол гибки	195°
Скорость гибки	8°/с
Точность гибки	±0,2°
Мощность гидронасоса	22,0 кВт
Масса	15 000 кг
Габариты (Д×Ш×В)	8 000×2 300×1 800 мм
Контроллер	Микрокомпьютер
Тип подачи и вращения	Ручной

Детальное описание узлов станка

Кинематика и приводы

Гидроцилиндры обеспечивают плавный изгиб и надёжный зажим заготовки, исключая резкие скачки давления.
Ручное перемещение и поворот трубы позволяют мастеру точно выставить деталь перед стартом, минимизируя люфты.

Система управления

Микрокомпьютерный блок сохраняет рабочие программы и отслеживает параметры каждого цикла.
Интуитивный дисплей сокращает время обучения персонала и ускоряет запуск серий.

Точность и рабочая зона

Литая станина и прецизионная механика удерживают отклонение в пределах ±0,2°, гарантируя стабильное качество.
Дорн длиной 5 500 мм поддерживает толстостенные трубы, предотвращая деформации при радиусе 1,5×OD.

Безопасность и дополнительные модули

Выбор системы охлаждения (воздушная, водяная или масляная) продлевает срок службы гидравлики при непрерывной работе.
Опциональная установка приводов Siemens или ABB повышает энергоэффективность и снижает шумность оборудования.

Главные преимущества трубогиба SANCO SB-189NCB

Скорость: Такт 8°/с сокращает вспомогательные операции и повышает выработку.
Точность: Стабильное позиционирование ±0,2° исключает брак при длительных сериях.
Эргономика: Ручное управление упрощает настройку под нестандартные заготовки.
Универсальность: Агрегат успешно обрабатывает углеродистые и нержавеющие толстостенные профили.
Надёжность: Литая конструкция и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Купить Дорновый полуавтоматический трубогиб SANCO SB-189NCB стоит, поскольку гидравлическая кинематика радикально сокращает время наладки, а точность ±0,2° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и импортных приводов адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Двигатели Siemens или ABB (опционально)
Системы охлаждения (воздушная/масляная/водяная)
Гидравлический толкатель для 1D гибки (опционально)
Инфракрасный защитный занавес (опционально)
