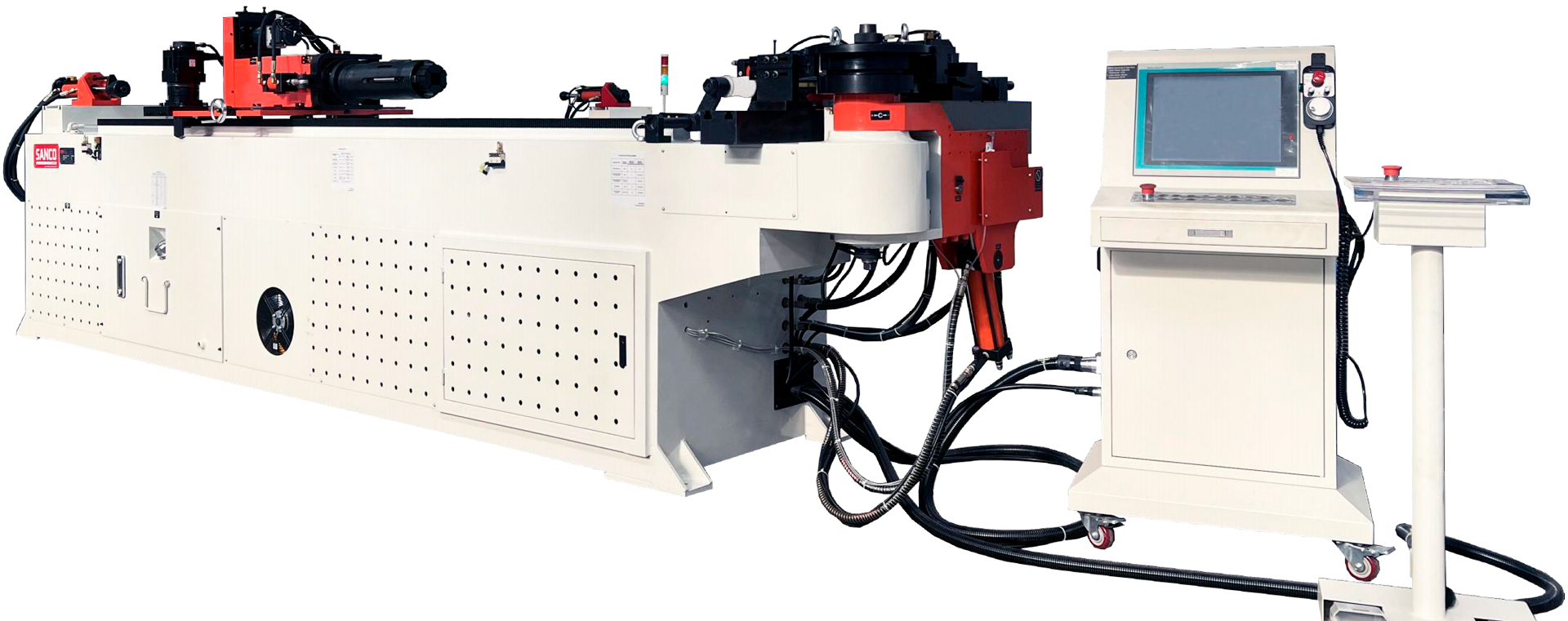

Трубогиб автоматический с ЧПУ SANCO SB-65CNC

Китай

Максимальный диаметр гибки (черная сталь) 65×4
Максимальный диаметр гибки (нержавейка) 65×2
Максимальный диаметр гибки (квадратная труба) 50×50×2
Максимальный радиус гибки 350

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Трубогиб автоматический с ЧПУ SANCO SB-65CNC - компактный агрегат для точной гибки профилей диаметром до 65 мм. Сервоприводы осей гарантируют стабильный такт и минимальный разброс углов.

Назначение и области применения

Формовка круглых и квадратных труб для мебельных каркасов, автокомпонентов и спортивных конструкций.
Серийное производство деталей с минимальным радиусом изгиба 1,5×OD.
Интеграция в автоматизированные участки с удалённым контролем через сеть.
Обработка углеродистых, нержавеющих и тонкостенных материалов в малом и среднем производстве.

Ключевые функциональные возможности

Функция	Описание
Сервоприводы всех осей	Гибка, подача и вращение управляются независимыми двигателями (гибка опционально гидравлическая)
Удалённый мониторинг	Подключение к сети по кабелю, Wi-Fi или 4G-модулю для диагностики и отладки
Регулировка скоростей	9 ступеней настройки для гибки, поворота и линейной подачи
Точность позиционирования	Отклонение ±0,1° по углам и ±0,1 мм по длине подачи
Рабочая зона	Длина дорна 4 000 мм, максимальный угол изгиба 195°

Преимущества использования

Динамичный такт: Скорость гибки 100°/с и подачи 600 мм/с сокращают цикл изготовления.
Микронная повторяемость: Сервоциклы исключают накопленные погрешности при длительных сериях.
Гибкость настройки: Девять режимов скорости адаптируют агрегат под хрупкие и вязкие сплавы.
Удалённая диагностика: Встроенные сетевые интерфейсы упрощают обслуживание без выезда специалиста.
Компактность: Габариты 4 500×1 200×1 460 мм позволяют разместить оборудование в ограниченном пространстве.

Установка сочетает автоматизацию трёх осей, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для выпуска сложных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-65CNC
Макс. сечение трубы (CS/SS/Квадрат)	65×4,0 / 65×2,0 / 50×50×2,0 мм
Макс. радиус гибки	350 мм
Мин. радиус гибки	1,5×OD
Длина дорна	4 000 мм
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	100°/с / 200°/с / 600 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,1° / ±0,1° / ±0,1 мм
Мощность гидронасоса	5,5 кВт
Масса	3 000 кг
Габариты (Д×Ш×В)	4 500×1 200×1 460 мм
Контроллер	Проводная сеть / Wi-Fi / 4G
Количество уровней гибки	SR: 1 / DR: 2 / TR: 3

Детальное описание узлов станка

Кинематика и приводы

Три независимых серводвигателя управляют гибкой, вращением трубы и линейной подачей, исключая механические люфты.
Гидравлический контур мощностью 5,5 кВт обеспечивает надёжный зажим заготовки и работу вспомогательных механизмов.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать цикл под каждый тип материала.

Точность и рабочая зона

Дорн длиной 4 000 мм поддерживает тонкостенные трубы, предотвращая складки при радиусе 1,5×OD.
Микронная повторяемость ±0,1 мм по подаче и ±0,1° по осям гарантирует стабильное качество без последующей калибровки.

Безопасность и дополнительные модули

Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.
Модули автоматической загрузки, отрезки, перфорации и гибки в левом/правом направлении расширяют технологические возможности.

Главные преимущества трубогиба SANCO SB-65CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает круглые, квадратные и нержавеющие профили.
Компактность: Небольшие габариты и масса 3 000 кг упрощают размещение в ограниченном пространстве.

Экономическая эффективность

Купить Трубогиб автоматический с ЧПУ SANCO SB-65CNC стоит, поскольку трёхосевая сервокинематика радикально сокращает время наладки, а микронная точность сводит к нулю затраты на исправление брака. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций автоматической загрузки, отрезки и перфорации адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Промышленный ПК (опция)
Функция отрезки, перфорации, токарки, толкателя и гибки влево/вправо
Система автоматической подачи заготовок и робот-манипулятор
Инфракрасный защитный занавес и система охлаждения (воздушная/масляная/водяная)
Усиленный дорн и многослойные гибочные модули (до 3 уровней)
