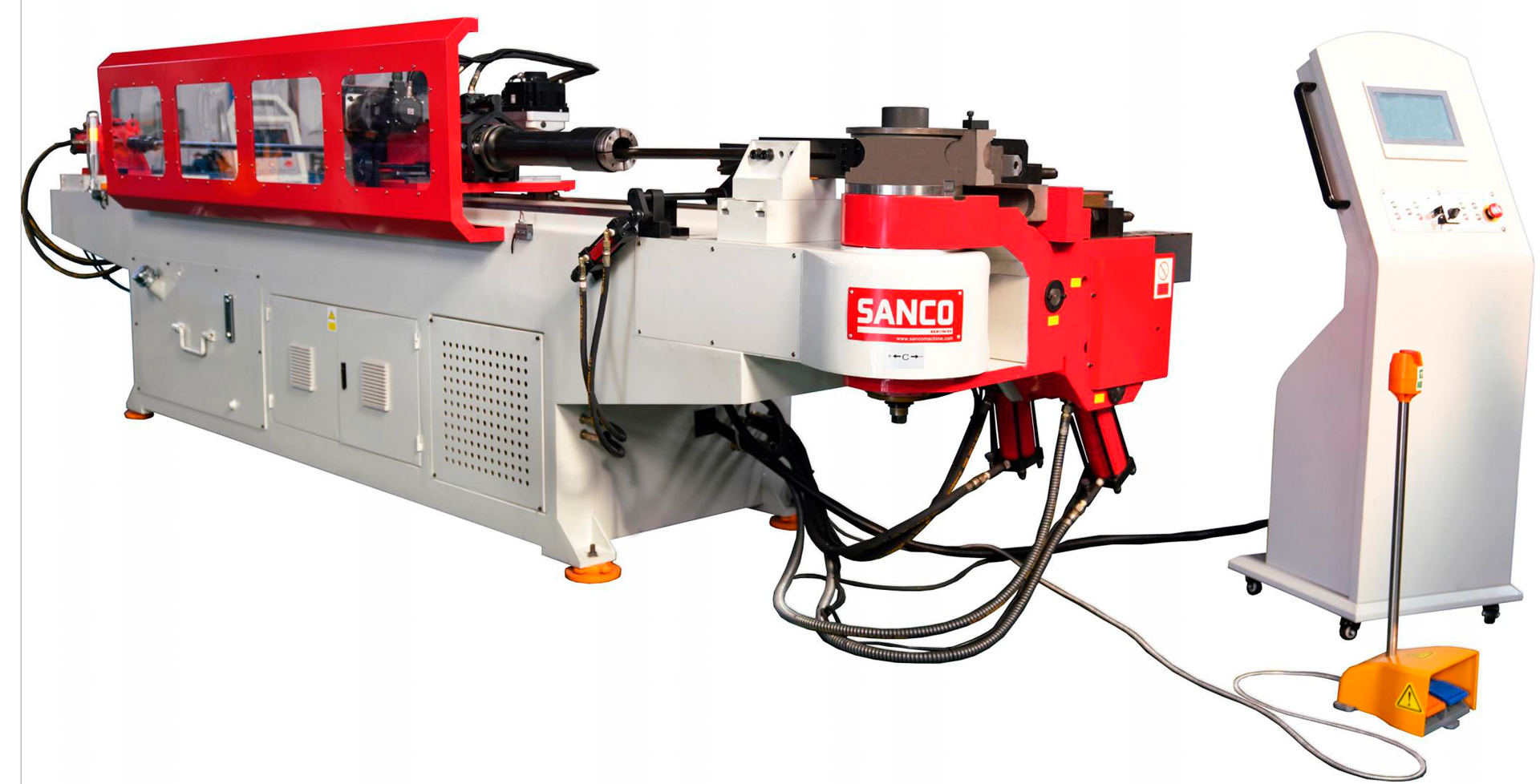

Трубогиб автоматический с ЧПУ SANCO SB-189CNC

Китай

Максимальный диаметр гибки (черная сталь) 189×10
Максимальный диаметр гибки (нержавейка) 189×5
Максимальный радиус гибки 600
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Трубогиб автоматический с ЧПУ SANCO SB-189CNC - тяжелый гидравлический комплекс для формовки труб диаметром до 189 мм. Открытая рама облегчает подачу заготовок.

Назначение и области применения

Деформация круглых профилей для магистральных трубопроводов, судостроения и промышленных каркасов.
Серийный выпуск элементов с радиусом от 1,5×OD до 600 мм.
Интеграция в автоматизированные участки с дистанционным контролем параметров.
Обработка углеродистых и нержавеющих сплавов в промышленном производстве.

Ключевые функциональные возможности

Функция	Описание
Система приводов	Гидравлическая гибка, сервоподача и сервоповорот трубы
Удалённый мониторинг	Сетевое подключение через кабель, Wi-Fi или 4G-модуль для диагностики
Регулировка скоростей	9 ступеней настройки для каждого рабочего движения
Точность позиционирования	Отклонение ±0,2° по углам и ±0,5 мм по длине подачи
Рабочая зона	Макс. радиус 600 мм, мин. радиус 1,5×OD, угол до 195°

Преимущества использования

Мощностной резерв: Гидравлический контур 30,0 кВт уверенно деформирует толстостенные заготовки.
Стабильная повторяемость: Сервоциклы подачи и вращения минимизируют погрешности при длительных сериях.
Гибкость такта: Девять режимов скорости адаптируют агрегат под вязкие и высокопрочные материалы.
Удалённая диагностика: Сетевые интерфейсы упрощают обслуживание без выезда инженера.
Открытая конструкция: Рамная архитектура снимает ограничения по высоте, позволяя крану свободно опускать массивные трубы.

Установка сочетает трёхосевую автоматизацию, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для выпуска сложных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-189CNC
Макс. сечение трубы (CS/SS)	189×10,0 / 189×5,0 мм
Макс. радиус гибки	600 мм
Мин. радиус гибки	1,5×OD
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	8°/с / 20°/с / 80 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,2° / ±0,2° / ±0,5 мм
Мощность гидронасоса	30,0 кВт
Масса	30 000 кг
Габариты (Д×Ш×В)	11 000 × 2 700 × 2 200 мм
Контроллер	Проводная сеть / Wi-Fi / 4G
Количество уровней гибки	SR: 1

Детальное описание узлов станка

Кинематика и приводы

Гидравлический силовой контур обеспечивает плавное формование толстостенных профилей, а сервоприводы линейной подачи и вращения исключают механические люфты.
Массивная станина массой 30 000 кг поглощает паразитные колебания, сохраняя геометрию изгиба на всей длине рабочей зоны.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать такт под каждый тип материала.

Точность и рабочая зона

Повторяемость ±0,5 мм по подаче и ±0,2° по осям гарантирует стабильное качество без последующей калибровки.
Диапазон радиусов до 600 мм позволяет формировать сложные пространственные контуры без переустановки детали.

Безопасность и дополнительные модули

Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.
Модули гидравлического топкера и гибки с упором расширяют технологические возможности линии.

Главные преимущества трубогиба SANCO SB-189CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает углеродистые и нержавеющие толстостенные профили.
Открытая схема: Свободный доступ к рабочему пространству упрощает логистику цеха.

Экономическая эффективность

Трубогиб автоматический с ЧПУ SANCO SB-189CNC, цена которого формируется исходя из расширенной рабочей зоны и гидравлической мощности, привлекает производства, стремящиеся к минимизации ручного труда. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций гидравлического топкера и защитных систем адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске сложных деталей.

Опции

Промышленный ПК на базе Windows XP (опция)
Функция гидравлического топкера для 1D гибки
Инфракрасный защитный занавес и система охлаждения (воздушная/масляная/водяная)
