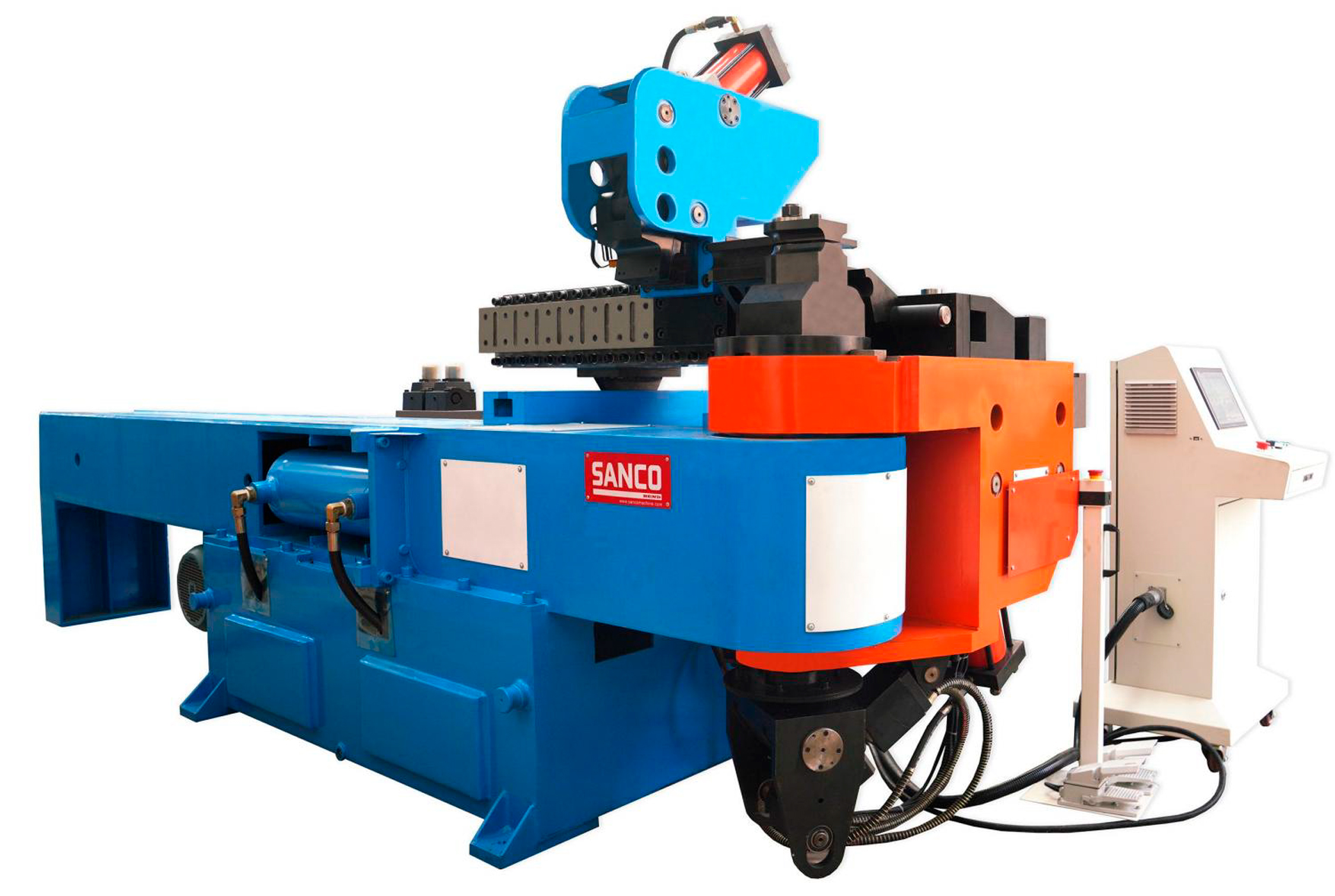

Дорновый полуавтоматический трубогиб SANCO SB-325NCB

Китай

Максимальный диаметр гибки (черная сталь) 325×25
Максимальный диаметр гибки (нержавейка) 325×15
Максимальный радиус гибки 1 000
Минимальный радиус гибки (от наружного диаметра) 1,5×OD

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SANCO SB-325NCB - гидравлический комплекс для формовки профилей до 325 мм. Портальная рамная архитектура упрощает крановую подачу массивных заготовок и сохраняет устойчивость при интенсивных нагрузках.

Назначение и области применения

Изгиб толстостенных труб для магистральных сетей, несущих каркасов и энергетических систем.
Серийный выпуск элементов с минимальным радиусом 1,5×OD.
Обработка углеродистых и нержавеющих сталей в промышленных цехах.
Интеграция в участки с ручным позиционированием детали и микрокомпьютерным учётом параметров.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рама с литой головой облегчает ручную подачу длинномерных труб и сохраняет высокую жёсткость
Гидравлический привод	Изгиб и фиксация осуществляются гидроцилиндрами, формируя плавное усилие
Ручная подача и вращение	Оператор самостоятельно выставляет деталь для точной настройки
Микрокомпьютерный контроль	Встроенный контроллер запоминает программы и регистрирует параметры цикла
Рабочая зона	Длина дорна 8 000 мм, максимальный угол изгиба 195°

Преимущества использования

Управляемый такт: Скорость 5°/с оптимизирует формирование контуров.
Стабильная повторяемость: Погрешность ±0,5° исключает последующую калибровку.
Мощностной резерв: Гидромощность 40,0 кВт справляется с вязкими сплавами.
Жёсткая конструкция: Литая база эффективно гасит вибрации при нагрузках.
Простота обслуживания: Модульное охлаждение продлевает ресурс узлов.

Установка сочетает гидравлическое усилие, микропроцессорное управление и ручную подачу, становясь надёжным решением для выпуска крупных трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-325NCB
Макс. сечение трубы (CS/SS)	325×25,0 / 325×15,0 мм
Макс. радиус гибки	1 000 мм
Мин. радиус гибки	1,5×OD
Длина дорна	8 000 мм
Макс. угол гибки	195°
Скорость гибки	5°/с
Точность гибки	±0,5°
Мощность гидронасоса	40,0 кВт
Масса	35 000 кг
Габариты (Д×Ш×В)	9 800×3 450×2 100 мм
Контроллер	Микрокомпьютер
Тип подачи и вращения	Ручной

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура формирует свободный доступ к рабочей зоне, что критично при базировании протяжённых заготовок мостовым краном. Отсутствие верхних перемычек над столом радикально ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию резания на всей площади стола.

Кинематика и приводы

Гидроцилиндры обеспечивают плавный изгиб и надёжный зажим заготовки, исключая резкие скачки давления.
Ручное перемещение и поворот трубы позволяют мастеру точно выставить деталь перед стартом, минимизируя люфты.

Система управления

Микрокомпьютерный блок сохраняет рабочие программы и отслеживает параметры каждого цикла.
Интуитивный дисплей сокращает время обучения персонала и ускоряет запуск серий.

Точность и рабочая зона

Литая станина и прецизионная механика удерживают отклонение в пределах ±0,5°, гарантируя стабильное качество.
Дорн длиной 8 000 мм поддерживает толстостенные трубы, предотвращая деформации при радиусе 1,5×OD.

Безопасность и дополнительные модули

Выбор системы охлаждения (воздушная, водяная или масляная) продлевает срок службы гидравлики при непрерывной работе.
Инфракрасные защитные завесы останавливают движение при попадании оператора в рабочую зону.

Главные преимущества трубогиба SANCO SB-325NCB

Скорость: Такт 5°/с сокращает вспомогательные операции и повышает выработку.
Точность: Стабильное позиционирование ±0,5° исключает брак при длительных сериях.
Эргоика: Ручное управление упрощает настройку под нестандартные заготовки.
Универсальность: Агрегат успешно обрабатывает углеродистые и нержавеющие толстостенные профили.
Надёжность: Литая конструкция и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Дорновый полуавтоматический трубогиб SANCO SB-325NCB, цена которого формируется исходя из расширенной рабочей зоны и гидравлической мощности 40,0 кВт, привлекает производства, стремящиеся к минимизации ручного труда. Портальная рамная схема ускоряет базирование тяжёлых труб, а точность ±0,5° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и защитных модулей адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске сложных деталей.

Опции

Промышленный ПК (опционально)
Двигатели Siemens или ABB
Системы охлаждения (воздушная/масляная/водяная)
Инфракрасный защитный занавес
