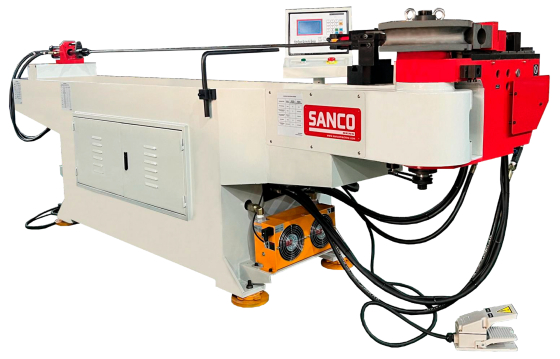

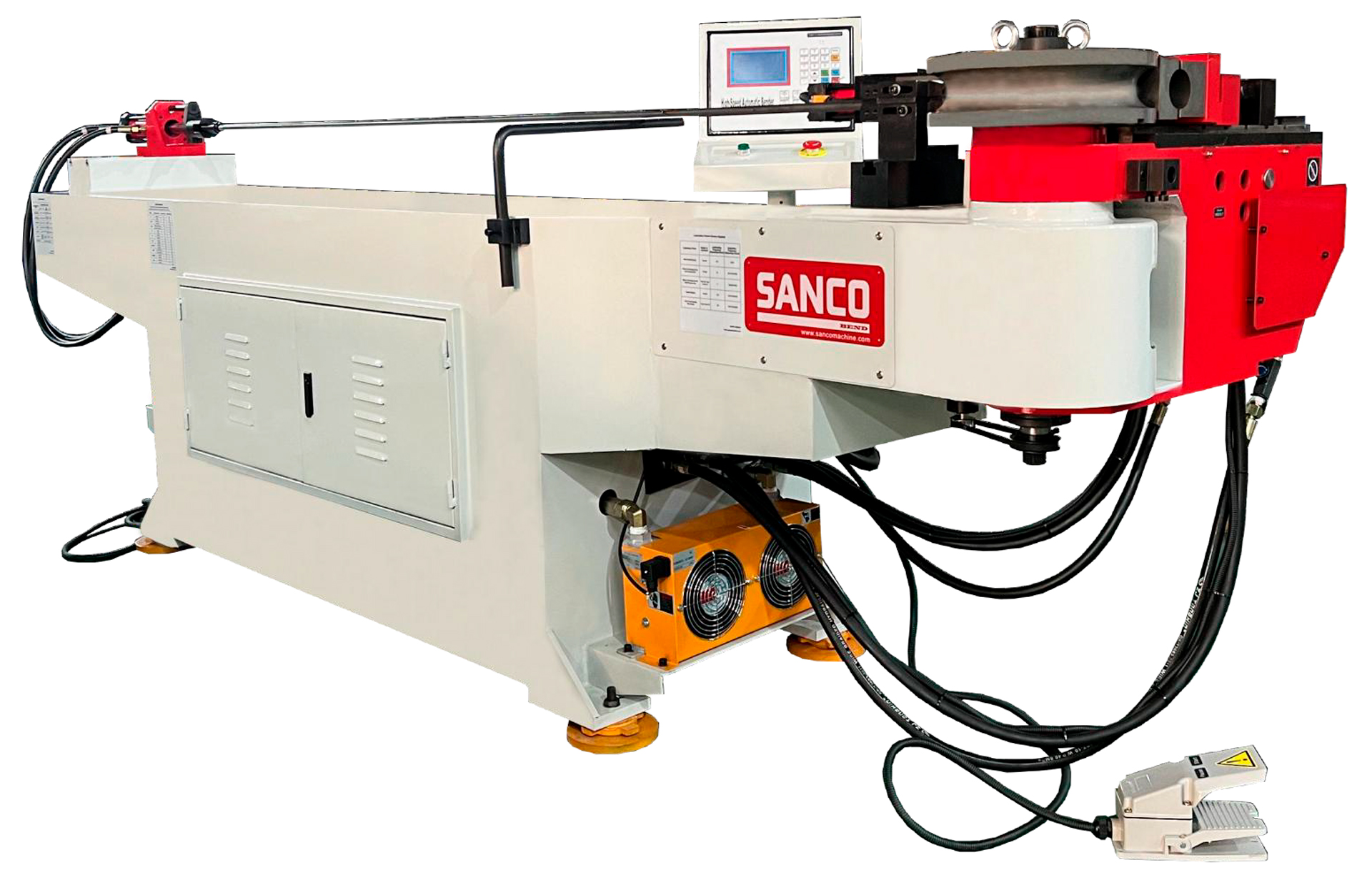

Дорновый полуавтоматический трубогиб SANCO SB-65NCB

Китай

Максимальный диаметр гибки (черная сталь) 65×4
Максимальный диаметр гибки (нержавейка) 65×2
Максимальный диаметр гибки (квадратная труба) 50×50×2
Максимальный радиус гибки 350

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Дорновый полуавтоматический трубогиб SANCO SB-65NCB - агрегат для точной формовки профилей до 65 мм. Открытая литая голова упрощает ручную подачу заготовок и сохраняет жёсткость при изгибе.

Назначение и области применения

Деформация круглых и квадратных труб для мебельных каркасов, спортивного инвентаря и лёгких конструкций.
Серийное производство деталей с минимальным радиусом изгиба 1,5×OD.
Обработка углеродистых и нержавеющих сплавов в малом и среднем цехах.
Интеграция в участки с ручным контролем параметров и микрокомпьютерным управлением.

Ключевые функциональные возможности

Функция	Описание
Гидравлический привод	Гибка и зажим управляются гидроцилиндрами, обеспечивая плавное усилие
Ручная подача и вращение	Оператор вручную позиционирует заготовку для точной настройки
Регулировка охлаждения	Выбор воздушной, водяной или масляной системы под условия цеха
Точность позиционирования	Отклонение ±0,1° по углу изгиба фиксирует соответствие чертежам
Рабочая зона	Длина дорна 2 500 мм, максимальный угол изгиба 195°

Преимущества использования

Стабильный такт: Скорость гибки 50°/с ускоряет выпуск партии.
Высокая точность: Погрешность ±0,1° исключает последующую доработку.
Надёжная база: Литая голова гасит вибрации при интенсивных нагрузках.
Гибкость настройки: Гидромощность 5,5 кВт адаптируется под разные сплавы.
Компактность: Габариты 4 000×1 000×1 500 мм экономят площадь цеха.

Установка сочетает гидравлическое формование, микрокомпьютерное управление и модульное охлаждение, становясь практичным выбором для мелкосерийного выпуска трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-65NCB
Макс. сечение трубы (CS/SS/Квадрат)	65×4,0 / 65×2,0 / 50×50×2,0 мм
Макс. радиус гибки	350 мм
Мин. радиус гибки	1,5×OD
Длина дорна	2 500 мм
Макс. угол гибки	195°
Скорость гибки	50°/с
Точность гибки	±0,1°
Мощность гидронасоса	5,5 кВт
Масса	1 700 кг
Габариты (Д×Ш×В)	4 000×1 000×1 500 мм
Контроллер	Микрокомпьютер (английский/мультиязычный интерфейс)
Тип подачи и вращения	Ручной (вращение опционально электрическое)

Детальное описание узлов станка

Кинематика и приводы

Гидроцилиндры управляют гибкой и зажимом заготовки, обеспечивая плавное нарастание усилия без рывков.
Ручная подача и вращение трубы позволяют оператору точно позиционировать деталь перед циклом, исключая механические люфты.

Система управления и связь

Микрокомпьютерный контроллер с мультиязычным дисплеем хранит программы и контролирует параметры каждого такта.
Интуитивный интерфейс ускоряет освоение оборудования персоналом без длительного обучения.

Точность и рабочая зона

Литая станина и прецизионная механика фиксируют погрешность ±0,1°, гарантируя стабильное качество без последующей калибровки.
Дорн длиной 2 500 мм поддерживает тонкостенные трубы, предотвращая складки при радиусе 1,5×OD.

Безопасность и дополнительные модули

Модульная система охлаждения (воздушная, водяная или масляная) продлевает ресурс гидравлики при непрерывной работе.
Опциональная установка двигателей Siemens или ABB повышает энергоэффективность и снижает шумность привода.

Главные преимущества трубогиба SANCO SB-65NCB

Скорость: Такт 50°/с сокращает холостые операции и повышает выработку.
Точность: Стабильное позиционирование ±0,1° исключает брак при длительных сериях.
Эргономика: Ручное управление упрощает настройку под нестандартные детали.
Универсальность: Один агрегат обрабатывает углеродистые, нержавеющие и квадратные профили.
Надёжность: Литая голова и модульное охлаждение рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Дорновый полуавтоматический трубогиб SANCO SB-65NCB, цена которого оптимизирована для малых цехов, привлекает производства, стремящиеся к снижению ручного труда. Гидравлическая кинематика ускоряет наладку, а точность ±0,1° сводит к нулю затраты на исправление брака. Возможность выбора систем охлаждения и импортных приводов адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Опции

Двигатели Siemens или ABB (опционально)
Системы охлаждения (воздушная/масляная/водяная)
Электропривод вращения трубы (опционально)
