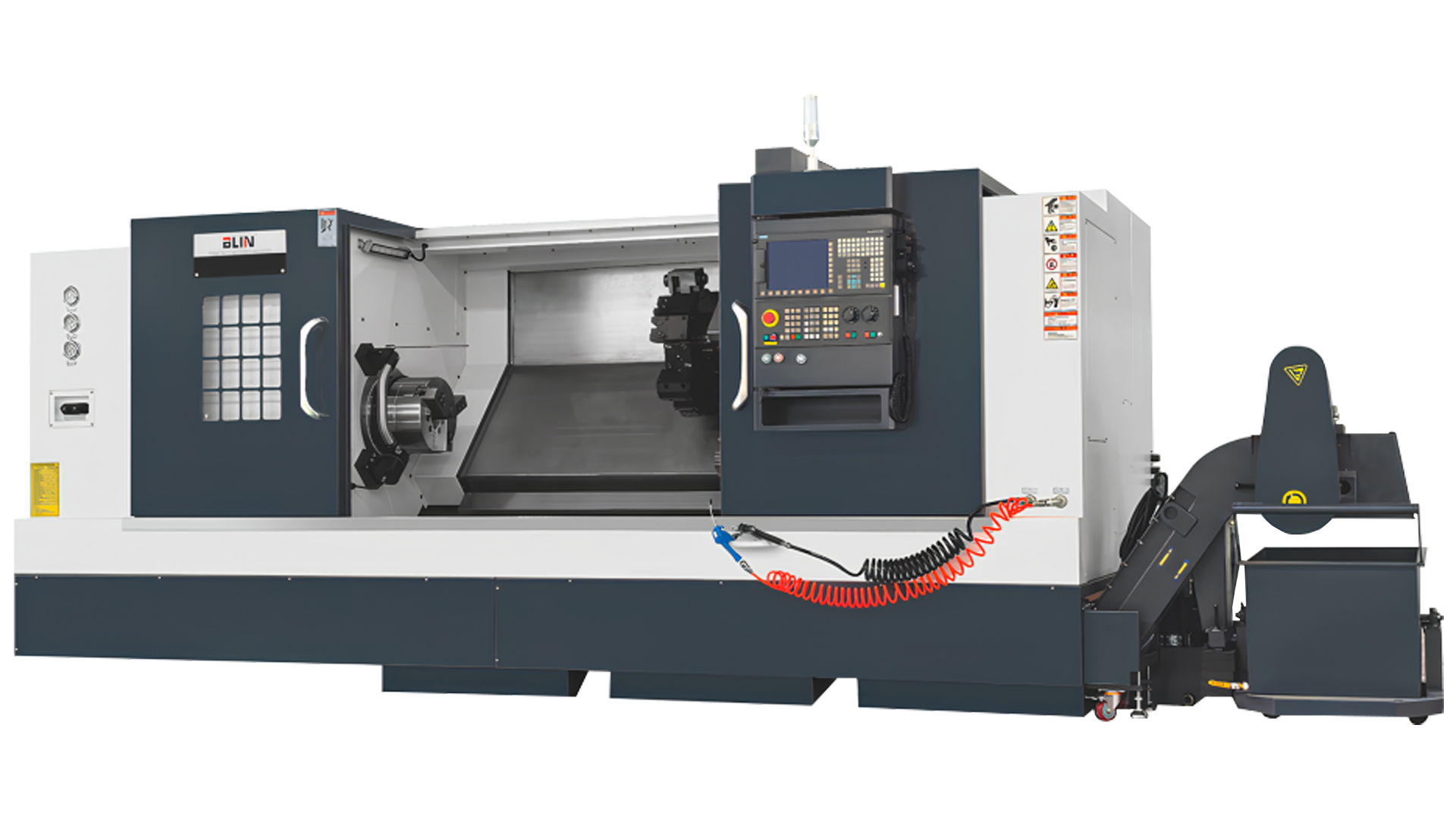

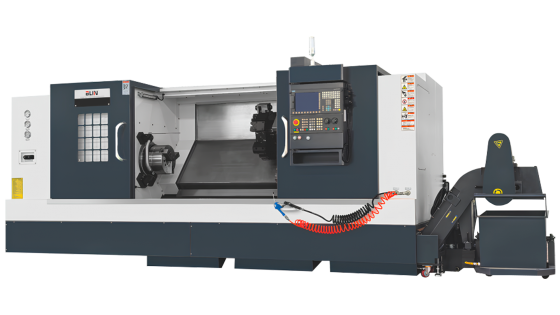

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H70H 2000 A2-11 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H70H 2000 A2-11 Fanuc — это надёжный станок для высокоточной токарной обработки деталей диаметром до 600 мм и длиной до 2 000 мм. Оснащён 12-дюймовым гидравлическим патроном (A2-11) и 8/12-позиционной гидравлической серворевольверной головкой, он оптимален для тяжёлых режимов резания в машиностроении, энергетике и металлообработке. Система ЧПУ FANUC 0i TF обеспечивает стабильное управление по осям X и Z, а наклонная станина (30°) и дополнительные опции, такие как автоматический конвейер стружки или гидравлический люнет, повышают производительность.

Назначение станка

• Высокоточная токарная обработка деталей диаметром до 600 мм.
• Обработка заготовок длиной до 2 000 мм.
• Автоматизация операций для серийного и единичного производства.
• Работа с прутками диаметром до 90 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 для высокой жёсткости и стружкоудаления.
• Высокая точность: ±0,005 мм (X), ±0,009 мм (Z) (позиционирование), ±0,005 мм (X), ±0,006 мм (Z) (повторяемость).
• Надёжные компоненты от NSK, HIWIN, FANUC, MYKUN.
• Коробчатые направляющие для тяжёлых режимов резания.

Области применения

• Машиностроение для производства длинных деталей.
• Металлообработка для прецизионных компонентов.
• Энергетика и автомобилестроение для серийного производства.
• Изготовление деталей сложной геометрии.

BL H70H 2000 A2-11 Fanuc обеспечивает высокую точность и надёжность для обработки длинных деталей в условиях серийного производства.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина (30°) из чугуна HT300 для высокой прочности.
• Монолитная конструкция с термической обработкой для стабильности.
• Усиленные рёбра жёсткости для подавления вибраций.
• Особенности:
  • Эффективное удаление стружки.
  • Эргономичный доступ к рабочей зоне.
  • Высокая термическая устойчивость.

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор мощностью 15/18.5 кВт (FANUC).
• Скорость вращения до 1 800 об/мин, тип A2-11, диаметр отверстия: Ø102 мм.

Перемещение по осям

• Коробчатые направляющие для тяжёлых режимов резания.
• ШВП C3 класса: Ø40 мм/8 мм (X), Ø50 мм/10 мм (Z).
• Мощность моторов осей X/Z: 20/36 Нм (FANUC).
• Скорость быстрых перемещений: 20/12 м/мин.

Револьверная головка

• 8/12-позиционная гидравлическая серворевольверная MYKUN/SAUTER (высота центра 125 мм).
• Размер хвостовика инструмента: 32×32 мм, Ø50 мм.

Задняя бабка

• Гидравлическая, тип MT5 или MT6 (опция), пиноль Ø100 мм.
• Перемещение пиноли: 80 мм, перемещение тела: 1 900 мм по коробчатым направляющим.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Надёжный интерфейс для токарных операций.

Система подачи СОЖ

• Бак СОЖ с системой фильтрации и насосом высокого давления.
• Регулируемые сопла для точной подачи жидкости.

Централизованная система смазки

• Автоматическая система HERG (Япония) для ШВП и направляющих.
• Контроль уровня смазки для бесперебойной работы.

Главные преимущества токарного станка

1. Универсальность: Токарная обработка деталей длиной до 2 000 мм.
2. Точность: Позиционирование ±0,005 мм (X), ±0,009 мм (Z), повторяемость ±0,005 мм (X), ±0,006 мм (Z).
3. Мощность: Шпиндель 15/18.5 кВт с отверстием Ø102 мм.
4. Надёжность: Компоненты NSK, HIWIN, FANUC, MYKUN.
5. Управление: FANUC 0i TF для токарных операций.

Станок оптимален для высокоточной обработки длинных деталей в условиях серийного производства.

Экономическая эффективность

Купить токарный станок BL H70H 2000 A2-11 Fanuc — это вложение в надёжность и производительность. Высокая точность и мощность сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон 12’’, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 10 800 кг.
    • Габариты: 5 000 × 2 000 × 2 100 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (10 800 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 12’’ и задней бабки.
  • Револьверная головка: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Измерительный зонд (опция).
    • Гидравлический люнет (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 12’’ (A2-11)
• 8/12-позиционная гидравлическая серворевольверная головка
• Гидравлическая задняя бабка MT5 или MT6 (опция)
• Чугунная станина HT300
• Система смазки HERG
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
• Гидравлический люнет
