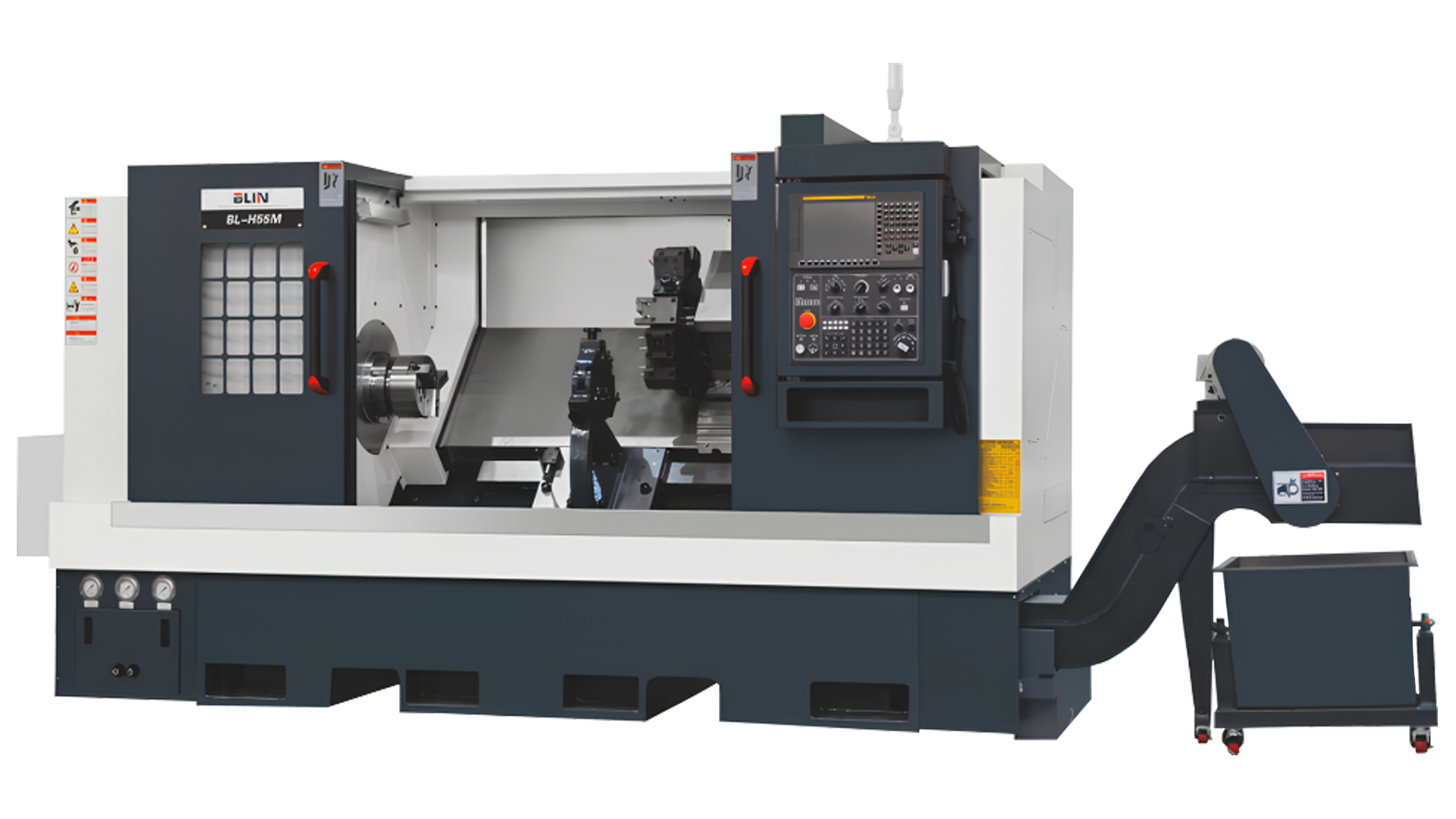

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55M 1000 A2-8 Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55M 1000 A2-8 Syntec — это универсальный станок для высокоточной обработки деталей диаметром до 350 мм и длиной до 1 000 мм. Оснащён 10-дюймовым гидравлическим патроном (A2-8), 12-позиционной револьверной головкой с приводным инструментом и осью C (деление 0.01°), он оптимален для сложных задач в машиностроении и серийном производстве. Система ЧПУ SYNTEC 22TA обеспечивает простое управление, а модульная конструкция поддерживает опции, такие как конвейер стружки или гидравлический люнет.

Назначение станка

• Точная обработка деталей диаметром до 350 мм.
• Работа с заготовками длиной до 1 000 мм.
• Автоматизация серийного и мелкосерийного производства.
• Обработка прутков диаметром до 74 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для эффективного стружкоудаления.
• Универсальная конструкция для обработки заготовок до 1 000 мм.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Ось C и приводной инструмент для многофункциональной обработки.

Области применения

• Машиностроение и производство сложных деталей.
• Аэрокосмическая промышленность.
• Автомобилестроение.
• Серийное производство компонентов средней длины.

BL H55M 1000 A2-8 Syntec обеспечивает высокую точность и универсальность для токарных операций с угловой индексацией.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна HT300 для высокой прочности.
• Монолитная конструкция с термообработкой для долговечности.
• Усиленные рёбра жёсткости для минимизации вибраций.
• Особенности:
  • Эффективное стружкоудаление благодаря наклону.
  • Эргономичный доступ к рабочей зоне.
  • Высокая термическая устойчивость.

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор мощностью 15/18.5 кВт.
• Скорость вращения до 2 500 об/мин, ось C с делением 0.01°.
• Тип носа шпинделя: A2-8, диаметр отверстия: Ø86 мм.

Перемещение по осям

• Роликовые направляющие: 35 мм (X), 45 мм (Z).
• ШВП C3 класса: Ø32 мм/10 мм (X), Ø40 мм/12 мм (Z).
• Мощность моторов осей X/Z: 1.8 кВт.
• Скорость быстрых перемещений: 20 м/мин.

Револьверная головка

• 12-позиционная BMT55 MYKUN/SAUTER с приводным инструментом (ER32, высота центра 100 мм).
• Размер хвостовика инструмента: 25×25 мм, Ø40 мм.
• Мощность привода: 4.5 кВт, скорость до 5 000 об/мин.

Задняя бабка

• Гидравлическая программируемая, тип MT5.
• Перемещение: 500 мм по линейным направляющим.

Система ЧПУ и управления

• SYNTEC 22TA с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Интуитивный интерфейс для удобной настройки.

Система подачи СОЖ

• Бак СОЖ с фильтрацией и насосом высокого давления.
• Регулируемые сопла для точной подачи жидкости.

Централизованная система смазки

• Автоматическая система HERG (Япония) для ШВП и направляющих.
• Контроль уровня смазки для надёжной работы.

Главные преимущества токарного станка

1. Универсальность: Обработка деталей длиной до 1 000 мм.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Мощность: Шпиндель 15/18.5 кВт с отверстием Ø86 мм.
4. Надёжность: Компоненты NSK, HIWIN, KENTURN.
5. Управление: SYNTEC 22TA с поддержкой оси C.

Станок идеален для высокоточной обработки длинных деталей с угловой индексацией в серийном производстве.

Экономическая эффективность

Купить токарный станок BL H55M 1000 A2-8 Syntec — это вложение в производительность. Точность и автоматизация сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон 10’’, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 6 900 кг.
    • Габариты: 3 400 × 2 100 × 2 100 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона, револьверной головки и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (6 900 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 10’’, револьверной головки и задней бабки.
  • Револьверная головка: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Измерительный зонд (опция).
    • Гидравлический люнет (опция).

Комплектация

• Система ЧПУ SYNTEC 22TA
• Гидравлический патрон 10’’ (A2-8)
• 12-позиционная BMT55 револьверная головка с приводным инструментом
• Гидравлическая задняя бабка MT5
• Чугунная станина HT300
• Система смазки HERG
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
• Гидравлический люнет
