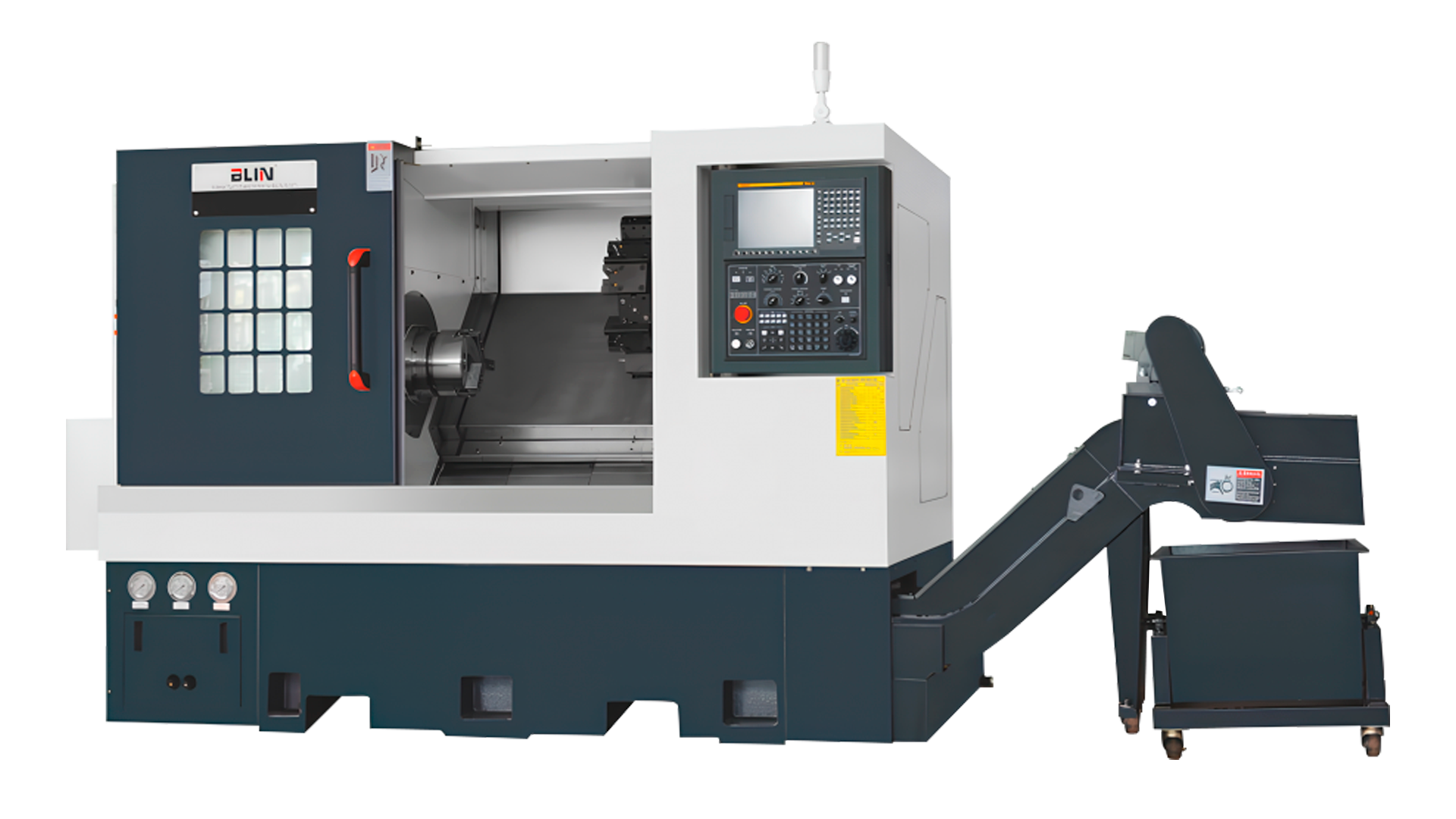

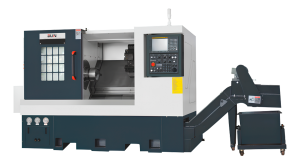

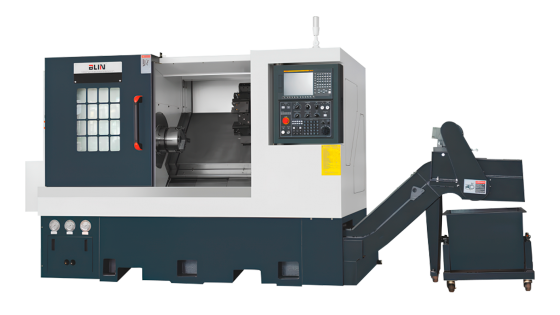

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50Q Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50Q Syntec — это высокопроизводительный станок с гидравлическим патроном 8’’ или 10’’ (по выбору заказчика) и 12-позиционной гидравлическо-сервоприводной револьверной головкой. Разработан для токарной обработки деталей диаметром до 400 мм и длиной до 460 мм, он оптимален для машиностроения, аэрокосмической и автомобильной промышленности. Система ЧПУ SYNTEC 22TA обеспечивает интуитивное управление, а модульная конструкция поддерживает опции, такие как автоматический барфидер и измерительные зонды.

Назначение станка

• Токарная обработка деталей диаметром до 400 мм.
• Обработка заготовок длиной до 460 мм.
• Автоматизация процессов в серийном производстве.
• Работа с прутками диаметром до 51 мм (8’’ патрон) или 74 мм (10’’ патрон).

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для эффективного стружкоудаления.
• Гибкость выбора патрона (8’’ или 10’’) для различных задач.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Модульная конструкция для интеграции опций.

Области применения

• Машиностроение и производство сложных деталей.
• Автомобильная промышленность.
• Серийное производство прецизионных компонентов.

BL H50Q Syntec обеспечивает надёжную токарную обработку с высокой точностью для серийного производства.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite с высокой жёсткостью.
• Монолитная конструкция с термообработкой.
• Усиленные рёбра жёсткости для устойчивости к вибрациям.
• Особенности:
  • Эффективное стружкоудаление.
  • Эргономичный доступ к рабочей зоне.
  • Термическая стабильность.

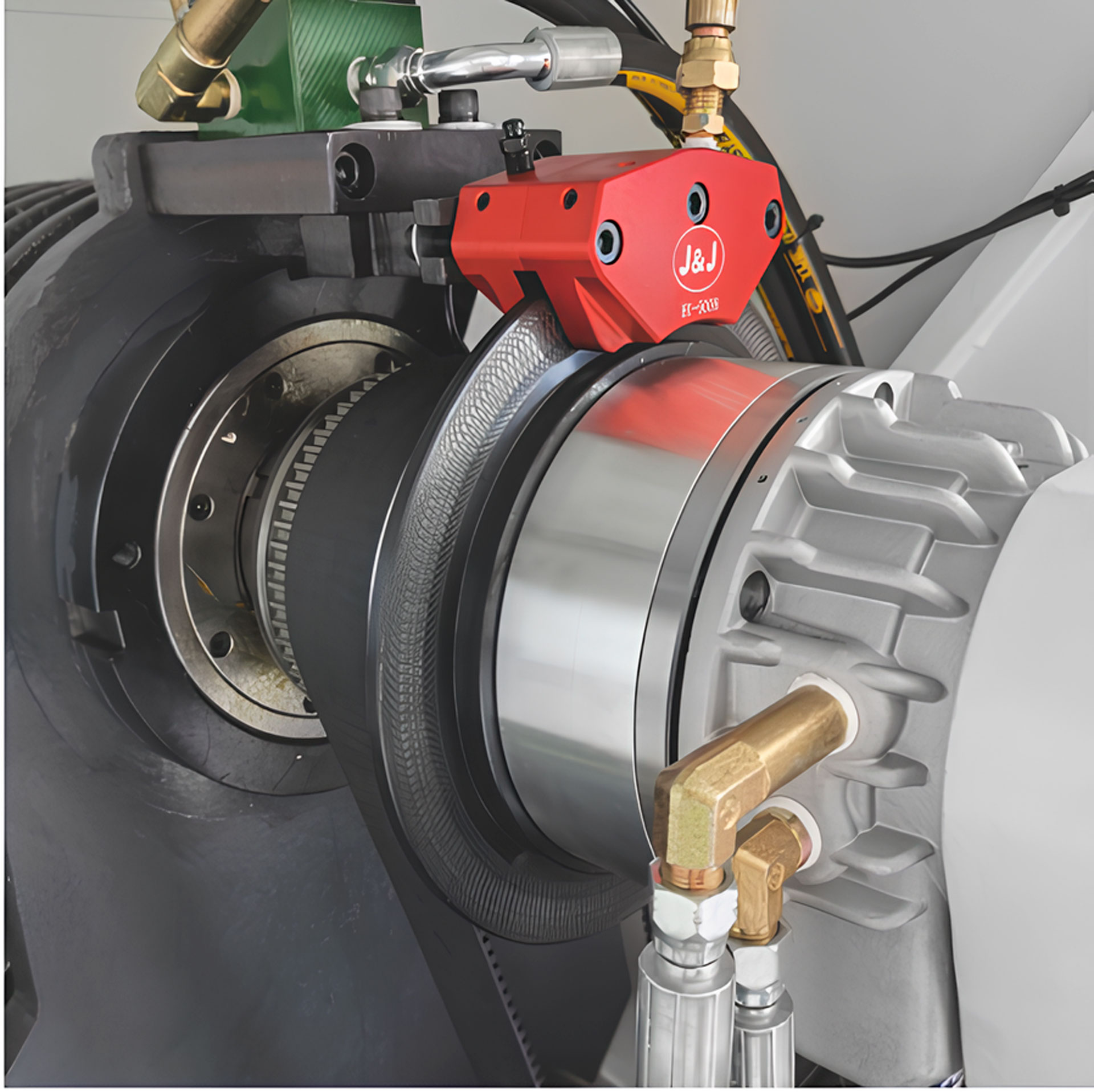

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор 15/18.5 кВт с высоким крутящим моментом.
• Скорость вращения до 2 500 об/мин.
• Тип носа шпинделя: A2-8.

Перемещение по осям

• Роликовые направляющие HIWIN/PMI (ширина 35 мм).
• ШВП C3 класса: Ø 32 мм/10 мм (X), Ø 32 мм/12 мм (Z).
• Мощность моторов осей X/Z: 1.8/1.8 кВт.
• Быстрые перемещения: 30 м/мин (X, Z).

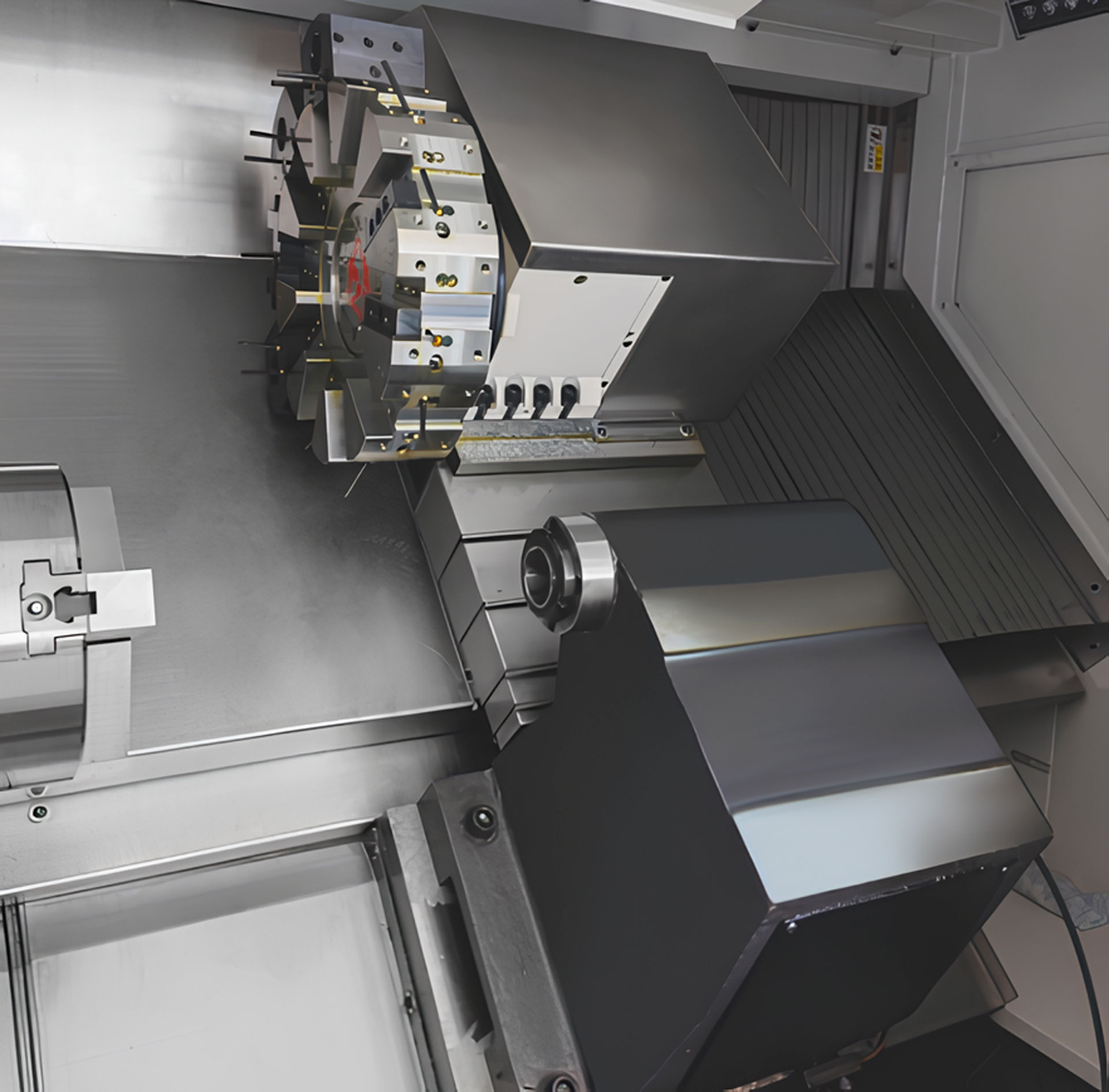

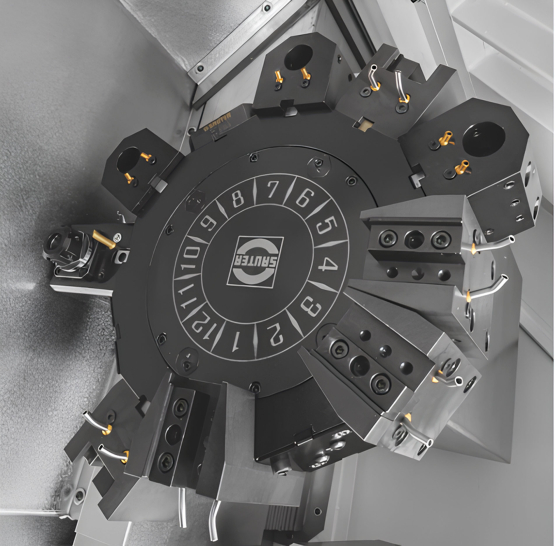

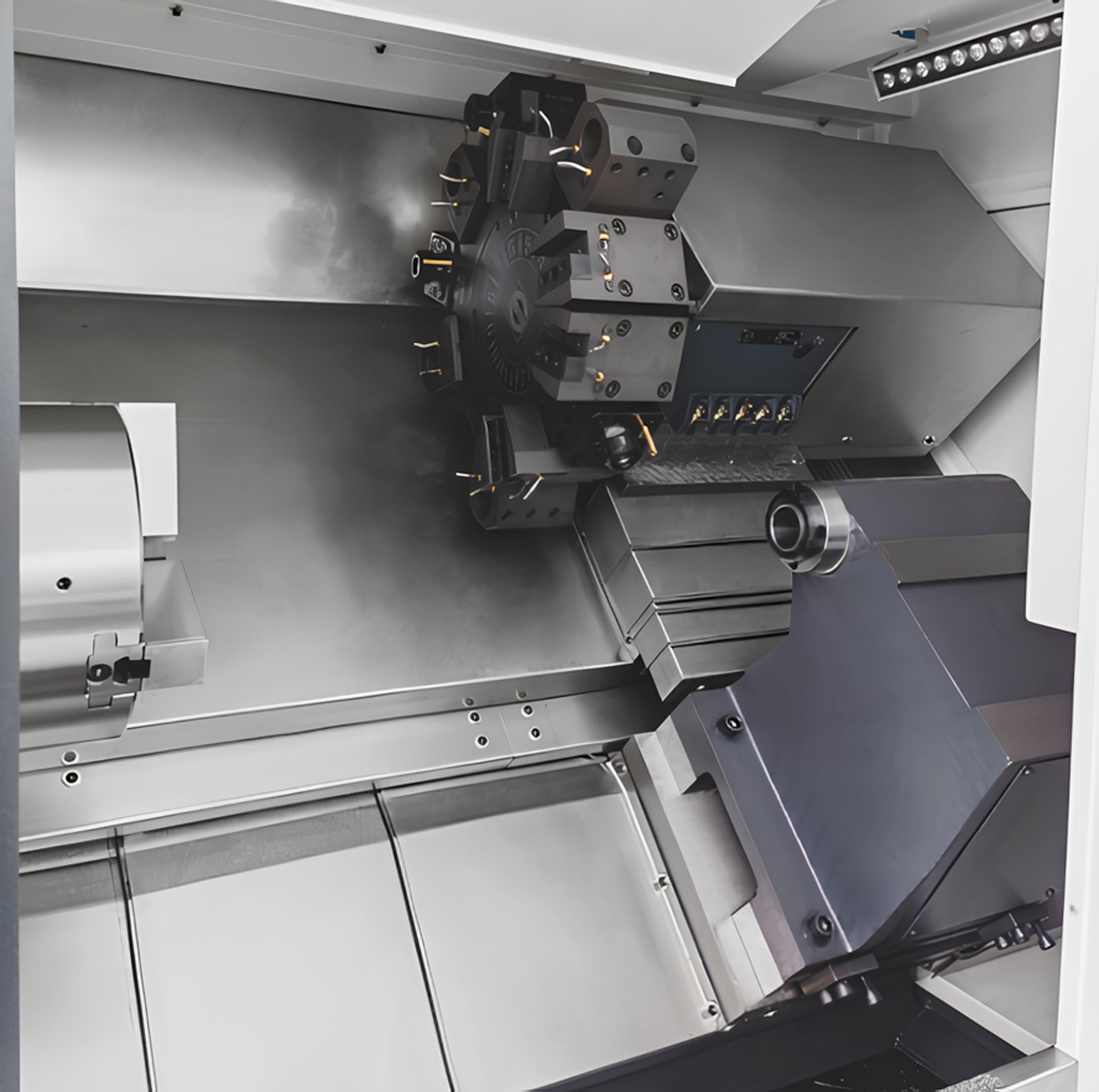

Револьверная головка

• 12-позиционная гидравлическо-сервоприводная MYKUN/SAUTER.
• Размер хвостовика инструмента: 25×25 мм, Ø 40 мм.

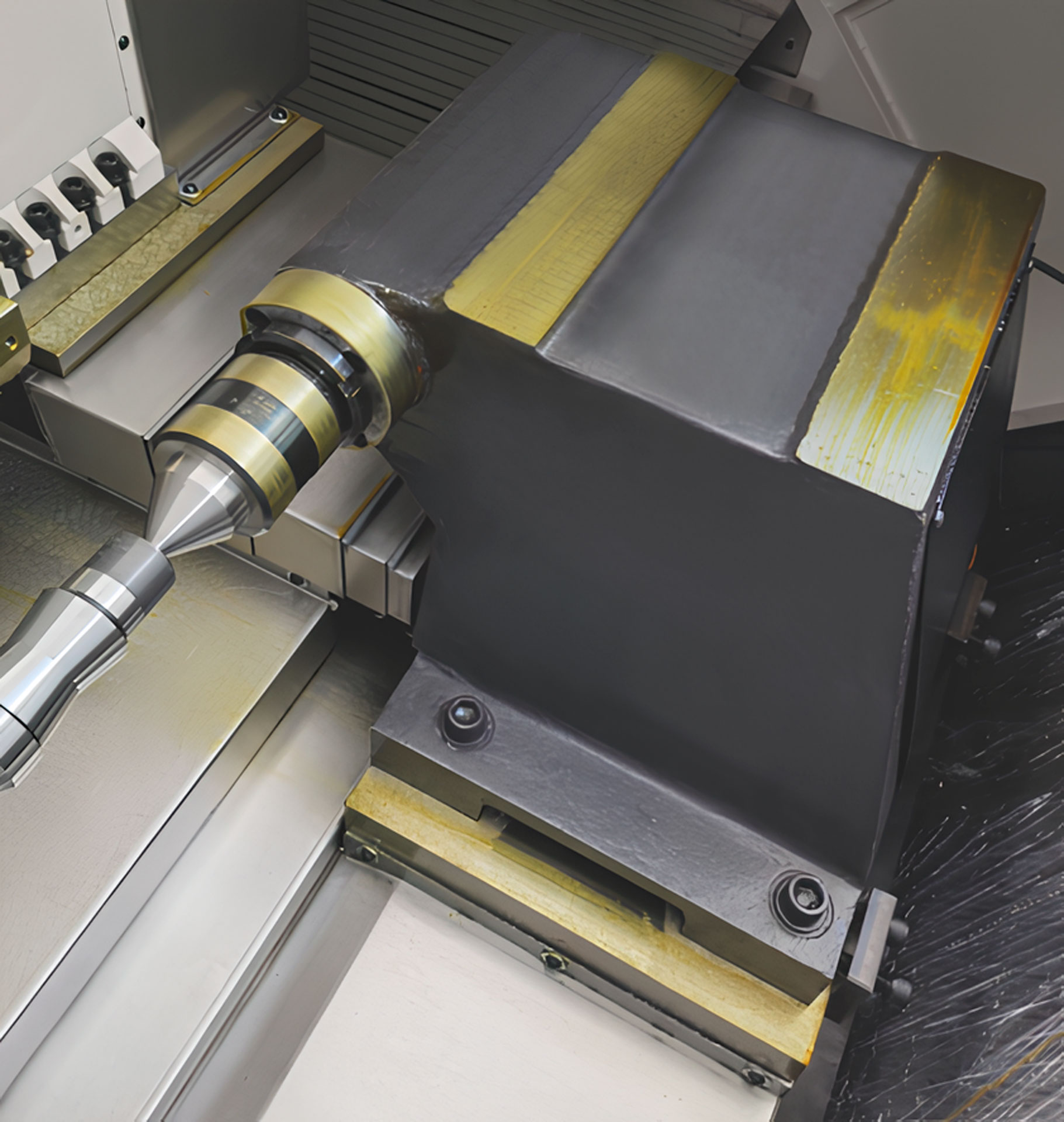

Задняя бабка

• Гидравлическая программируемая, тип MT5.
• Перемещение: 450 мм по линейным направляющим.

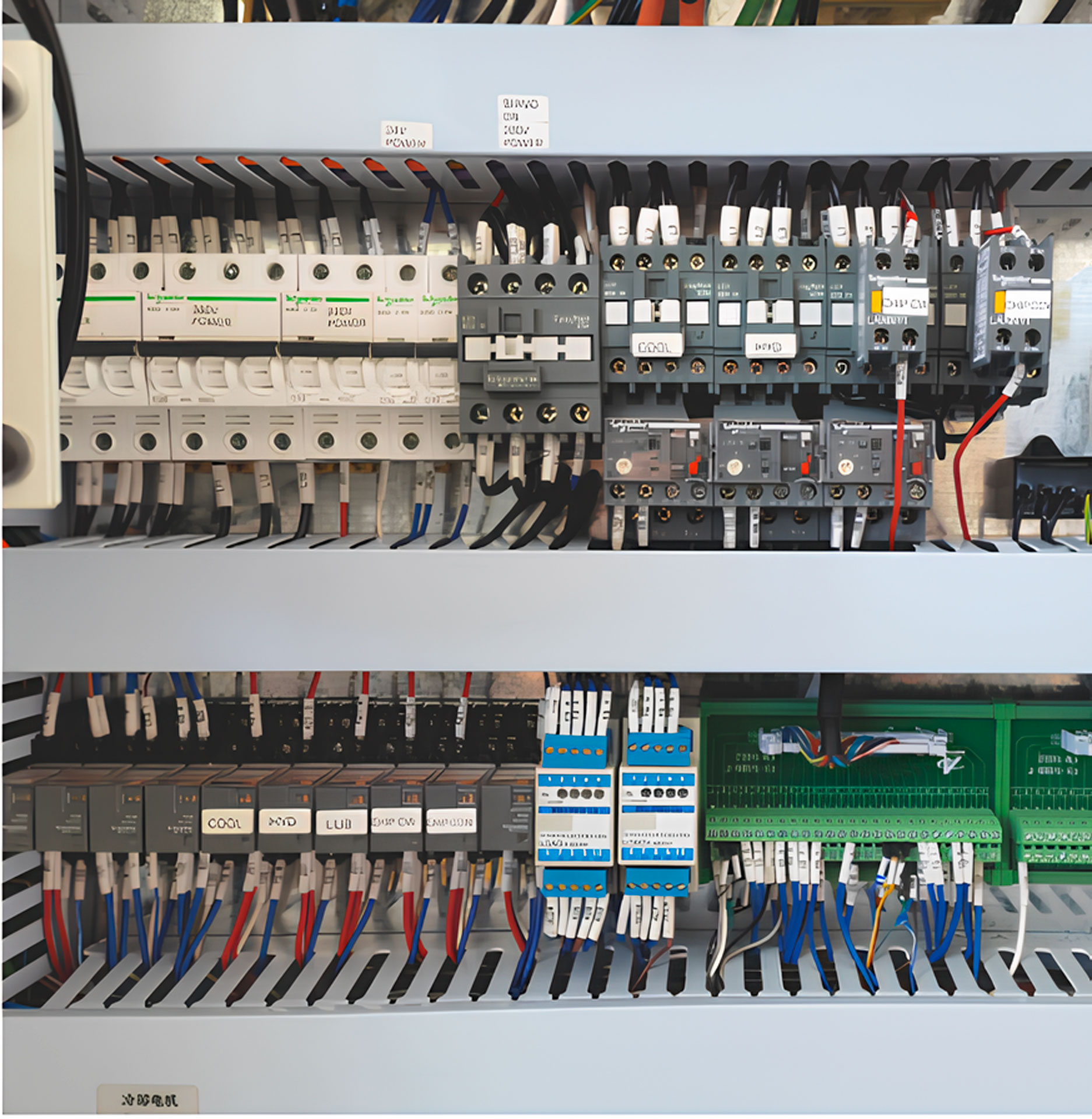

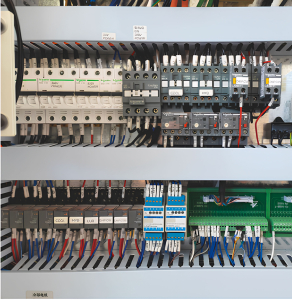

Система ЧПУ и управления

• SYNTEC 22TA с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы RS232, USB, Ethernet.
• Интуитивный интерфейс для оператора.

Система подачи СОЖ

• Бак СОЖ с системой фильтрации и насосом высокого давления.
• Регулируемые сопла для точной подачи жидкости.

Централизованная система смазки

• Система HERG (Япония) для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарного станка BLIN MACHINERY BL H50Q Syntec

1. Гибкость: Выбор патрона 8’’ или 10’’ для различных задач.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Производительность: Высокая скорость шпинделя и быстрая смена инструмента.
4. Надёжность: Компоненты NSK, HIWIN, KENTURN.
5. Управление: SYNTEC 22TA для автоматизации сложных операций.

Подходит для высокоточной обработки деталей в серийном производстве.

Экономическая эффективность

Купить токарный станок BL H50Q Syntec — это инвестиция в производительность. Высокая точность и автоматизация сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон 8’’ или 10’’, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 3 900 кг.
    • Габариты: 2 500 × 1 500 × 1 700 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 18.5 кВт.
  • Гидравлика: Гидростанция для патрона и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (3 900 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона (8’’ или 10’’), револьверной головки и задней бабки.
  • Револьверная головка: Установить инструменты (25×25 мм, Ø 40 мм).
  • Дополнительные системы:
    • Конвейер стружки (опция).
    • Измерительный зонд (опция).

Комплектация

• SYNTEC 22TA
• Гидравлический патрон 8’’ или 10’’ (по выбору)
• 12-позиционная гидравлическо-сервоприводная револьверная головка
• Гидравлическая задняя бабка MT5
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
• Барфидер для автоматической подачи прутка
