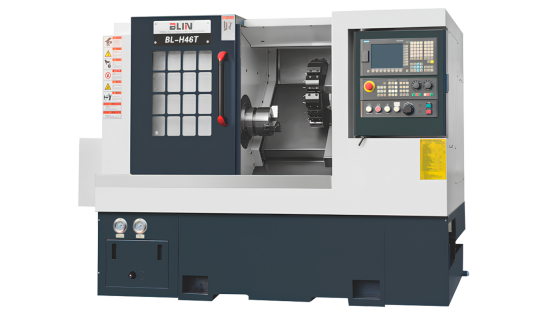

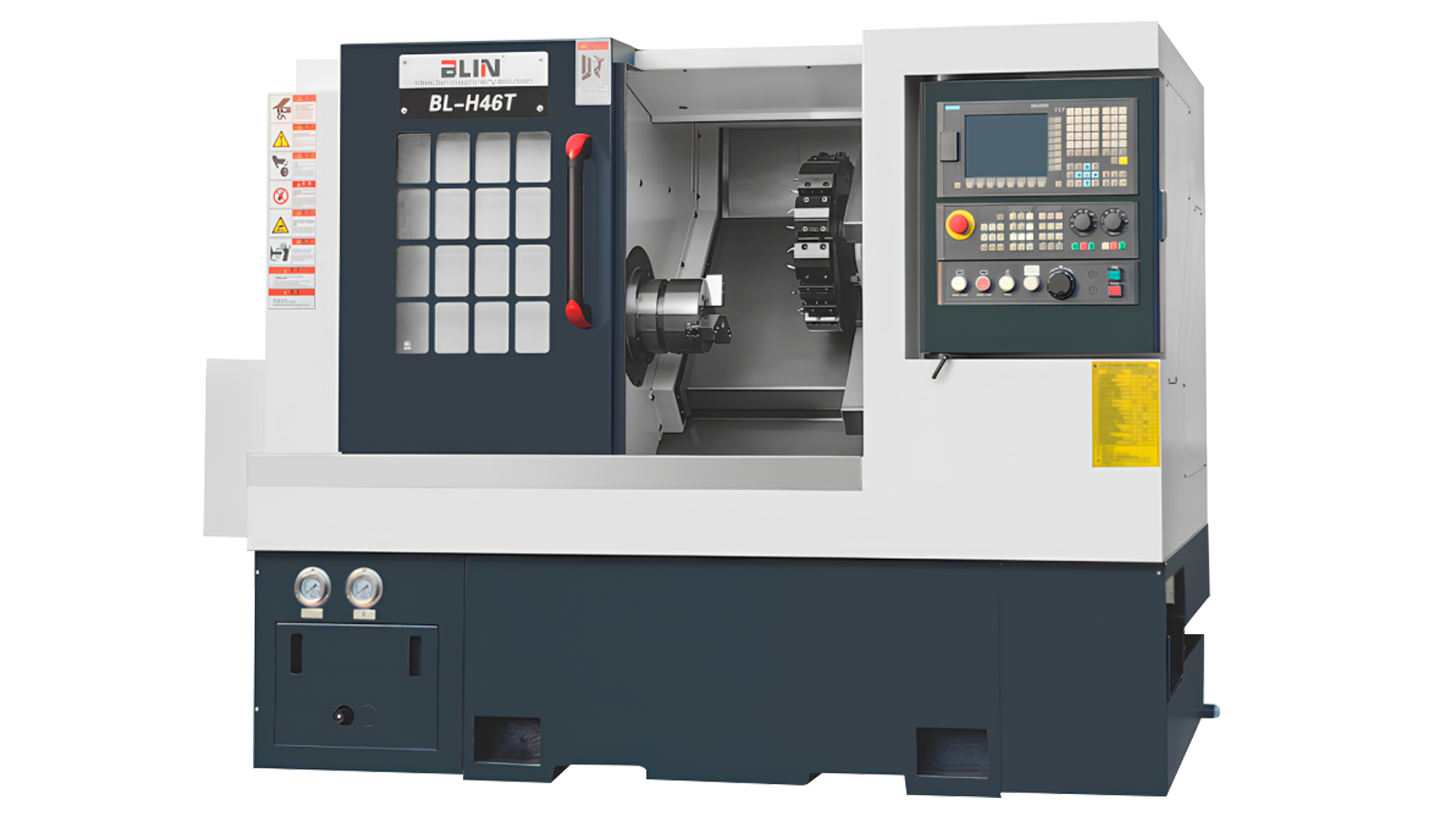

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H46T Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H46T Fanuc — это высокопроизводительный токарный станок с 6’’/8’’ гидравлическим патроном/цангой и 12-позиционной гидравлическо-сервоприводной револьверной головкой. Разработан для обработки деталей диаметром до 350 мм, подходит для машиностроения, производства прецизионных деталей и серийной обработки. Модульная конструкция и система FANUC 0i TF обеспечивают гибкость и надёжное управление.

Назначение станка

• Точная токарная обработка деталей до 350 мм.
• Высокоскоростная обработка прутков и мелких деталей.
• Автоматизация серийного производства.
• Обработка деталей в одной установке.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для высокой жёсткости и эргономики.
• Гибкость благодаря модульной конструкции.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Эффективная револьверная головка для быстрой обработки.

Области применения

• Машиностроение.
• Производство прецизионных деталей.
• Автомобильная промышленность.
• Серийное производство.

Токарный станок BL H46T Fanuc обеспечивает высокую точность и эффективность для серийной обработки деталей средней величины.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite для повышенной жёсткости.
• Монолитная конструкция с термообработкой для минимальных деформаций.
• Усиленные рёбра жёсткости для прочности и стабильности.
• Особенности конструкции:
  • Эффективный отвод стружки вниз.
  • Улучшенная эргономика для работы оператора.
  • Повышенная жёсткость за счёт коробчатой формы.

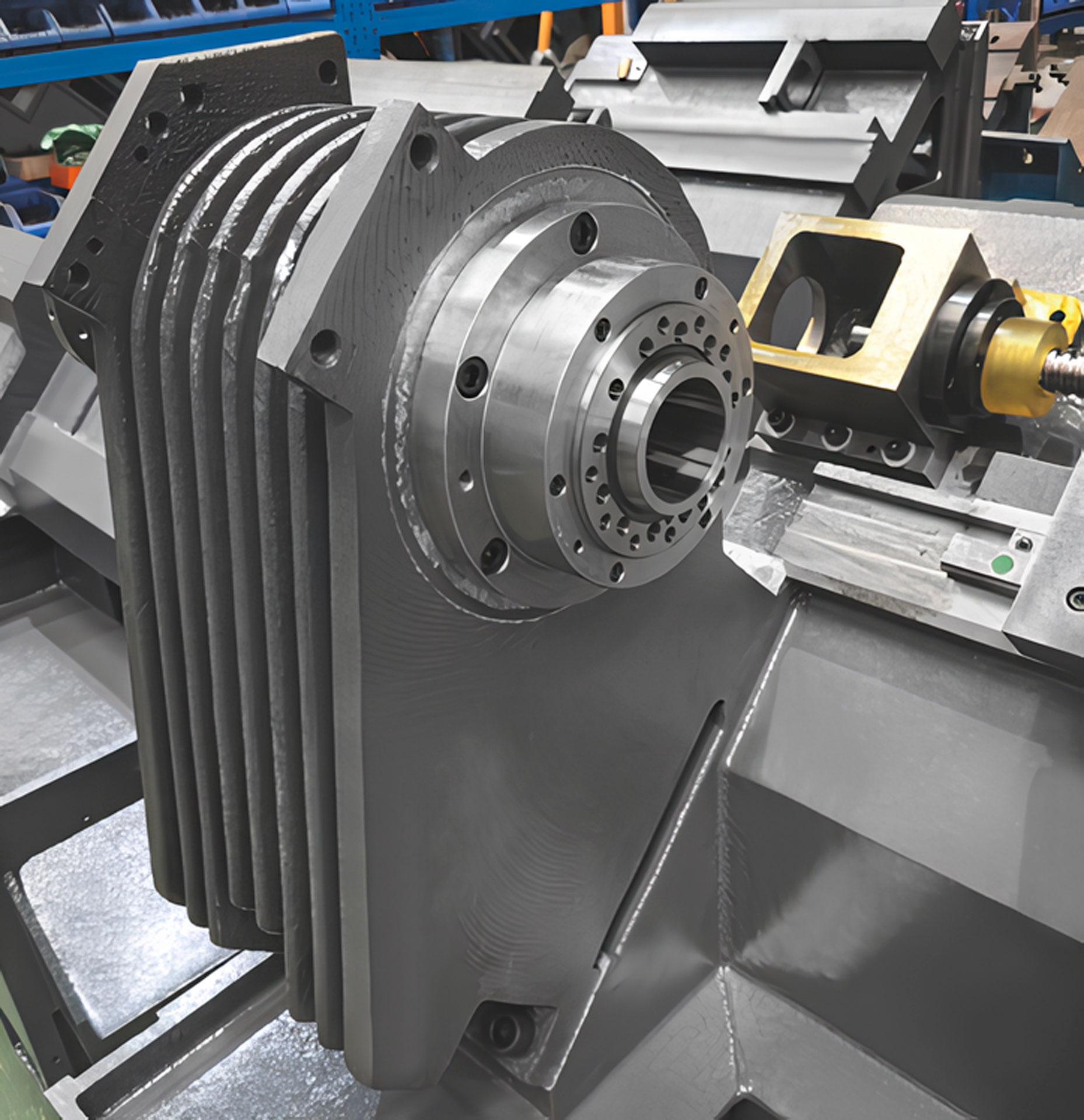

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор 7,5 кВт с высоким крутящим моментом.
• Скорость вращения до 4 500 об/мин.
• Тип носа шпинделя: A2-5.

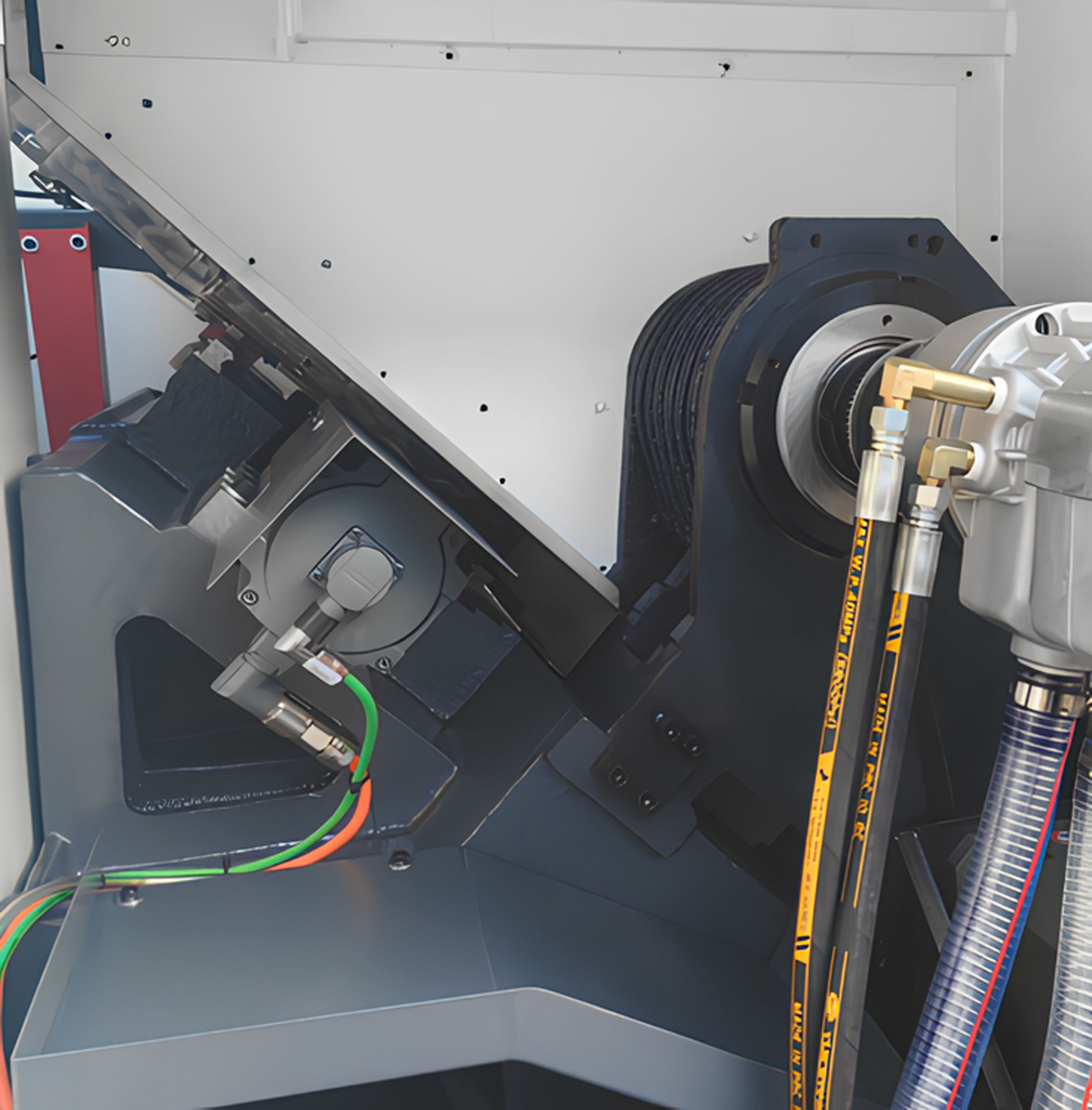

Перемещение по осям

• Линейные направляющие HIWIN/PMI (ширина 30 мм).
• ШВП C3 класса: Ø 32 мм/10 мм (X, Z).
• Быстрые перемещения: 30 м/мин (X, Z).

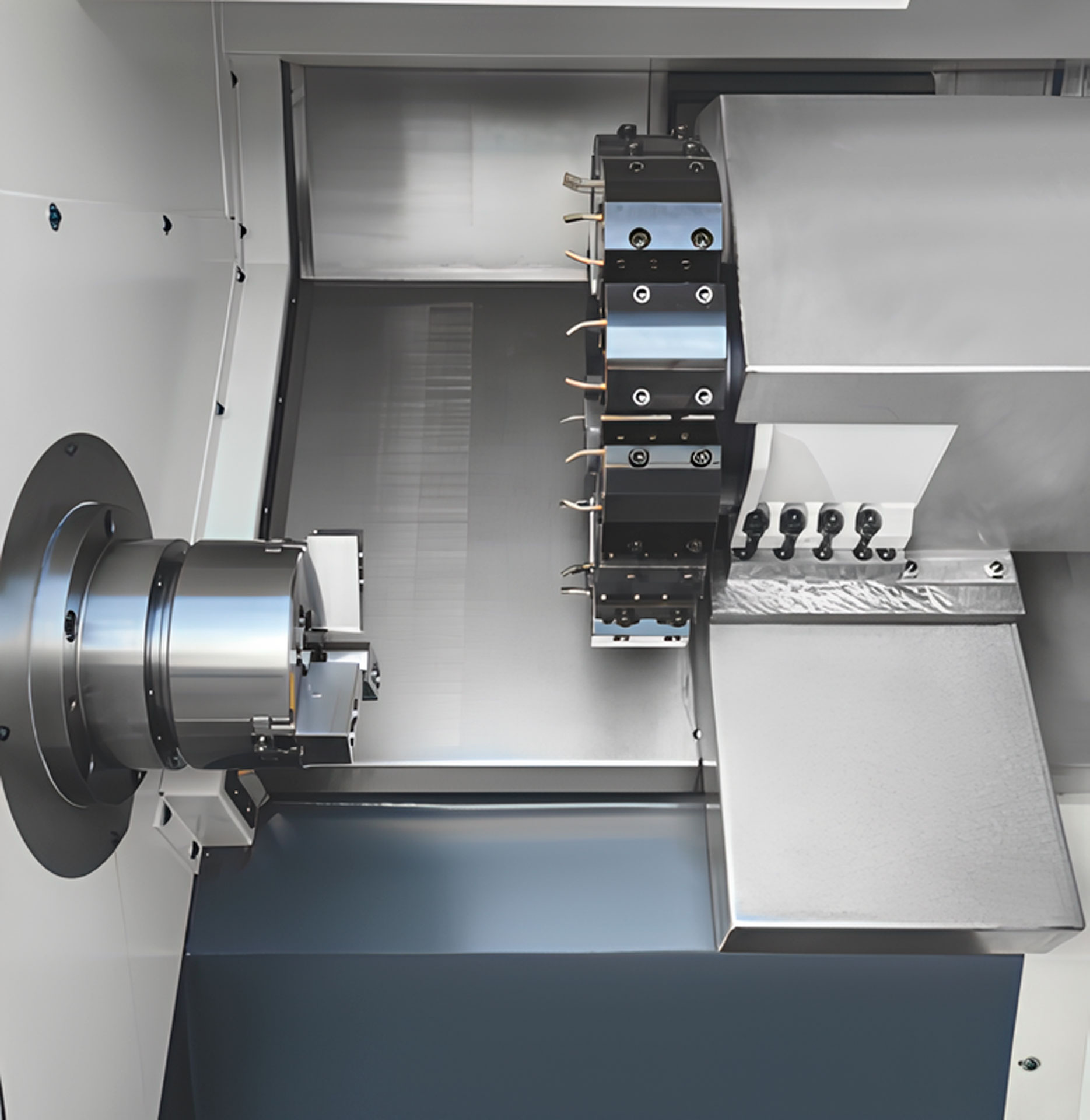

Револьверная головка

• 12-позиционная гидравлическо-сервоприводная.
• Размер хвостовика инструмента: 20×20 мм, Ø 32 мм.
• Поддержка приводных инструментов (опция).

Система ЧПУ и управления

• FANUC 0i TF с интуитивным интерфейсом.
• Поддержка G-кодов и CAD/CAM-интеграция.
• Интерфейсы RS232, USB.

Система подачи СОЖ

• Отдельный бак СОЖ с системой фильтрации.
• Регулируемые сопла для подачи охлаждающей жидкости.

Централизованная система смазки

• Система HERG (Япония) для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарного станка BLIN MACHINERY BL H46T Fanuc

1. Жёсткость: Наклонная станина 45° с коробчатой конструкцией.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Гибкость: Модульная конструкция с опциями.
4. Производительность: Быстрая смена инструмента с револьверной головкой.
5. Надёжность: Компоненты NSK, HIWIN, KENTURN.
6. Управление: FANUC 0i TF для высокой автоматизации.

Подходит для высокоточной серийной обработки деталей средней величины.

Экономическая эффективность

Купить токарный станок BL H46T Fanuc — значит обеспечить высокую производительность с минимальными затратами. Надёжные компоненты и автоматизация ускоряют окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон/цанга, револьверная головка, опции.
  • Документация: Руководство, электрические схемы.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 2 200 кг.
    • Габариты: 2 100 × 1 400 × 1 700 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 7,5 кВт.
  • Гидравлика: Гидростанция для патрона/цанги и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (2 200 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона/цанги и револьверной головки.
  • Револьверная головка: Установить инструменты (20×20 мм, Ø 32 мм).
  • Дополнительные системы:
    • Барфидер (опция).
    • Конвейер стружки (опция).
    • Приводные инструменты (опция).

Комплектация

• FANUC 0i TF
• Гидравлический патрон/цанга (6’’)
• 12-позиционная гидравлическо-сервоприводная револьверная головка
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Приводные инструменты
• Гидравлический патрон/цанга (8’’)
• Конвейер стружки
• Барфидер
