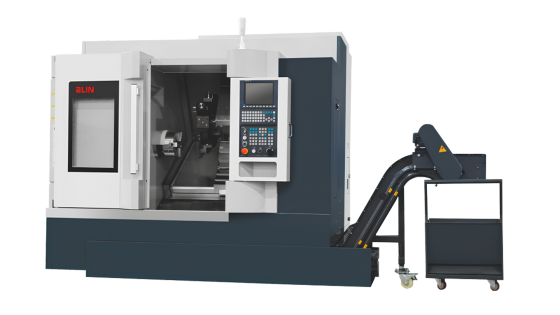

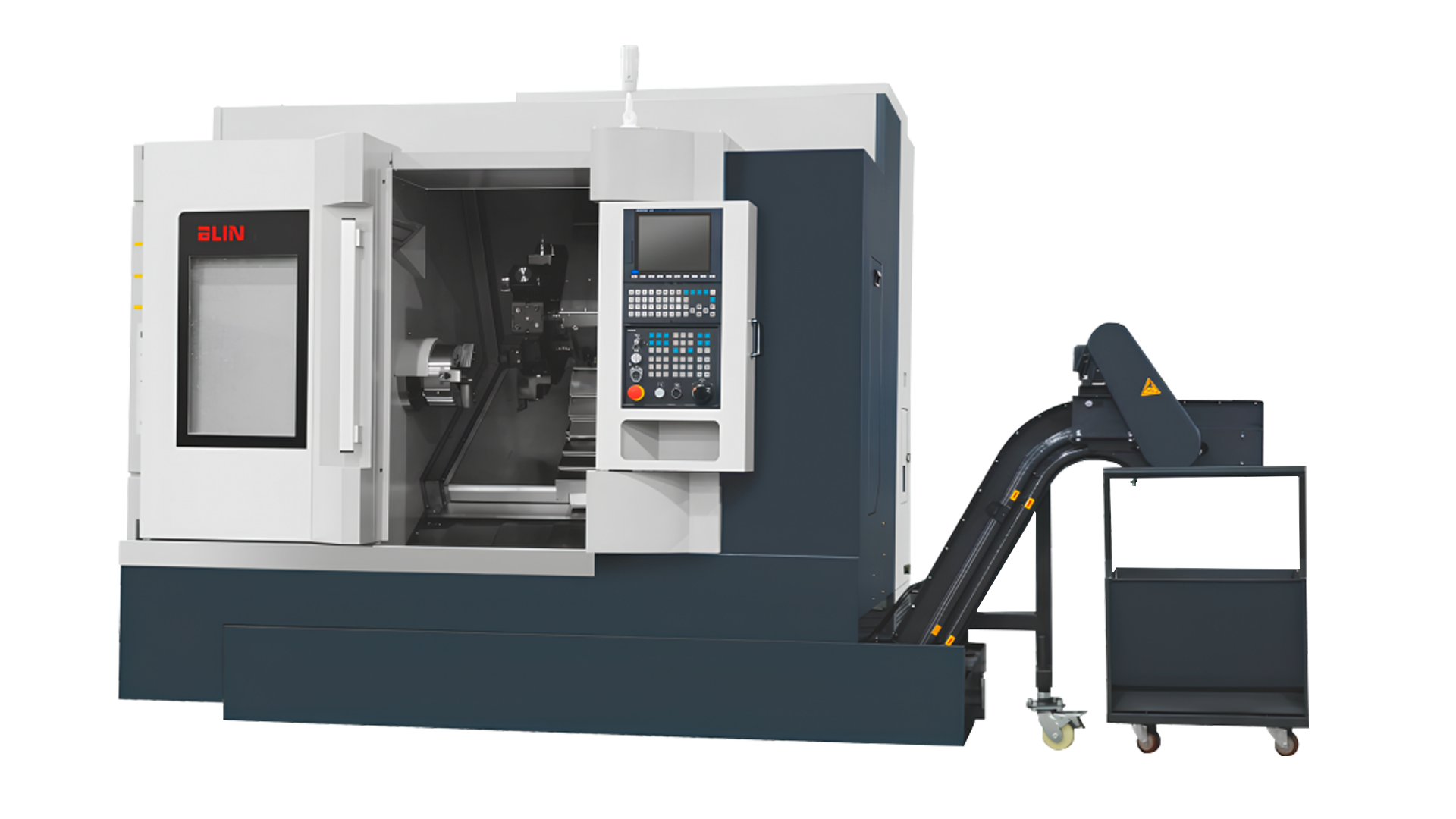

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50Y Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50Y Fanuc — это высокопроизводительный токарно-фрезерный центр с наклонной станиной 30°, оснащённый 8’’ гидравлическим патроном, 12-позиционной револьверной головкой с приводными инструментами и сервоприводной задней бабкой. Предназначен для обработки деталей диаметром до 350 мм, идеально подходит для машиностроения, авиационной и автомобильной промышленности. Модульная конструкция позволяет легко интегрировать дополнительные опции, такие как автоматический конвейер стружки или измерительный зонд.

Назначение станка

• Высокоточная токарная и фрезерная обработка деталей до 350 мм.
• Комбинированная обработка с осью Y за одну установку.
• Автоматизация серийного производства.
• Обработка сложных деталей с высокой точностью.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 30° для высокой жёсткости и удобства.
• Модульная конструкция для гибкой настройки.
• Высокая точность: позиционирование 0,005/0,008/0,008 мм (X/Y/Z).
• Поддержка комбинированной обработки с осью Y.

Области применения

• Машиностроение.
• Авиационная промышленность.
• Автомобильная промышленность.
• Серийное производство прецизионных деталей.

Токарно-фрезерный центр BL H50Y Fanuc обеспечивает высокую точность и производительность для сложных деталей в серийном производстве.

Технические характеристики токарно-фрезерного станка

Детальное описание узлов станка

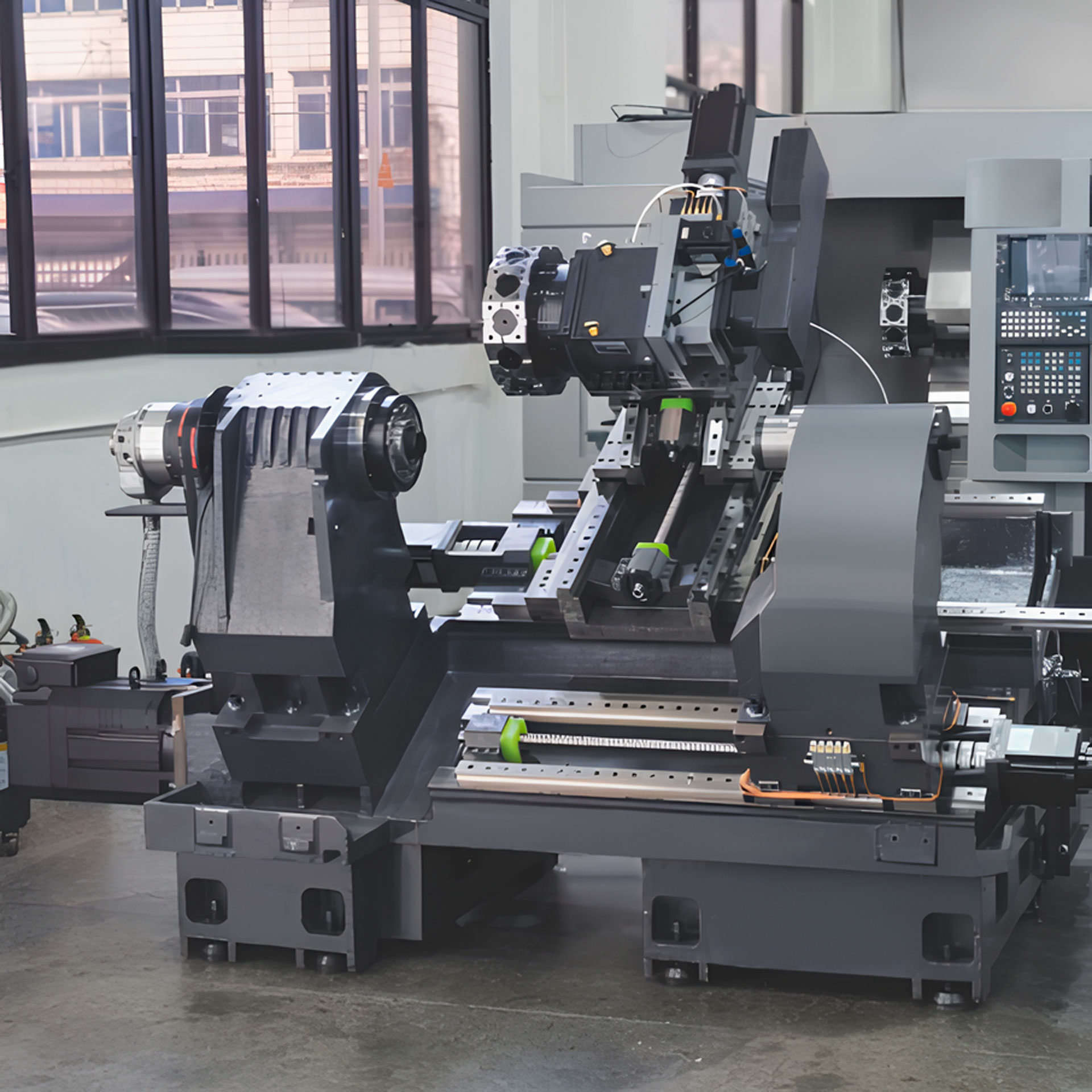

Конструкция станины

• Наклонная станина 30° из чугуна HT300 с высокой демпфирующей способностью.
• Монолитная конструкция после термообработки и FEA-анализа.
• Многослойные рёбра жёсткости для прочности.
• Особенности конструкции:
  • Обеспечивает эффективный отвод стружки вниз.
  • Улучшает эргономику для удобной работы оператора.
  • Повышает жёсткость за счёт коробчатой формы.

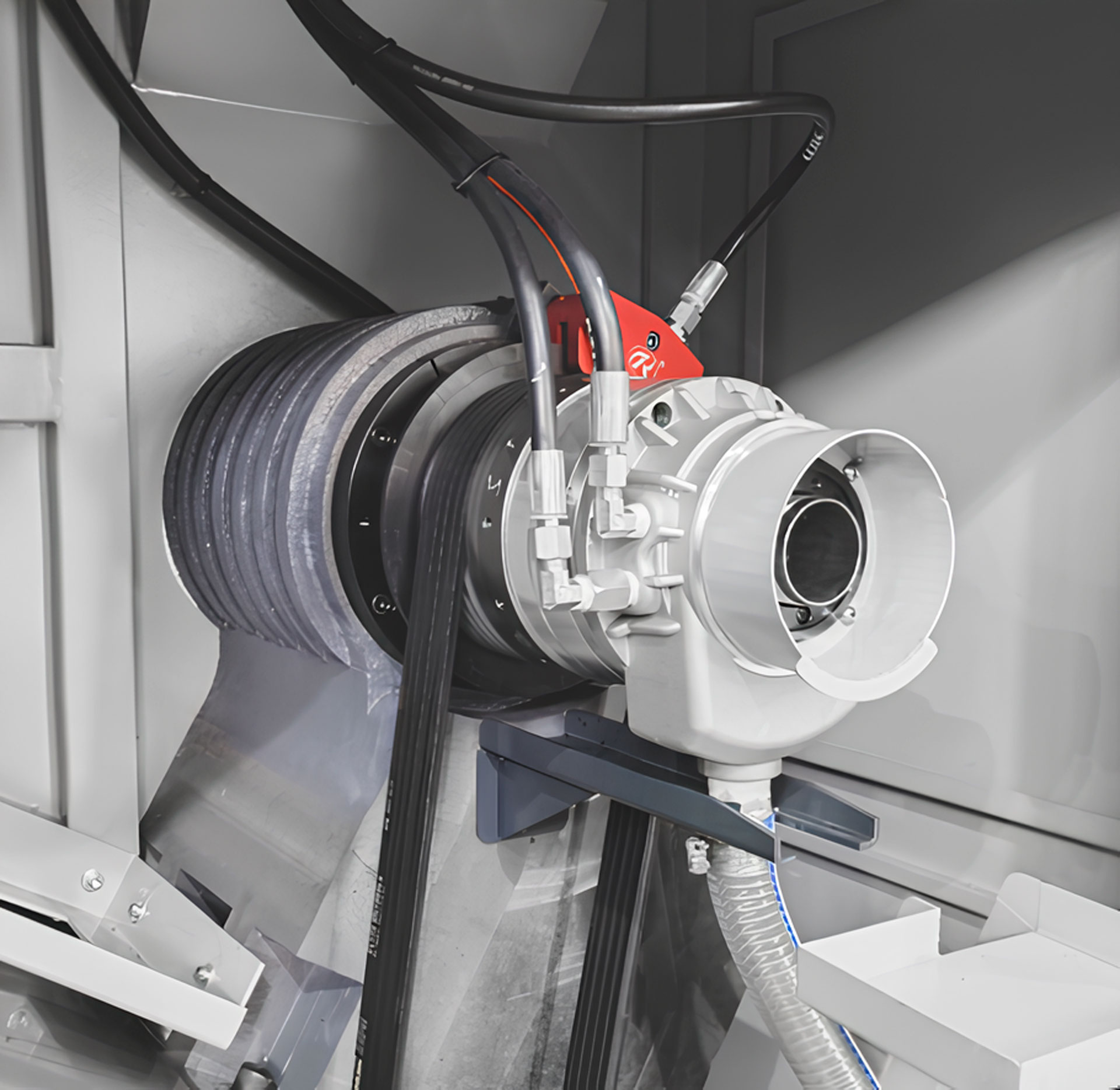

Шпиндель

• Высокоточный шпиндель с подшипниками NSK/SKF.
• Сервомотор 11/15 кВт (FANUC) с высоким крутящим моментом.
• Скорость вращения до 4 000 об/мин.
• Точность индексации оси C: 0,001°.

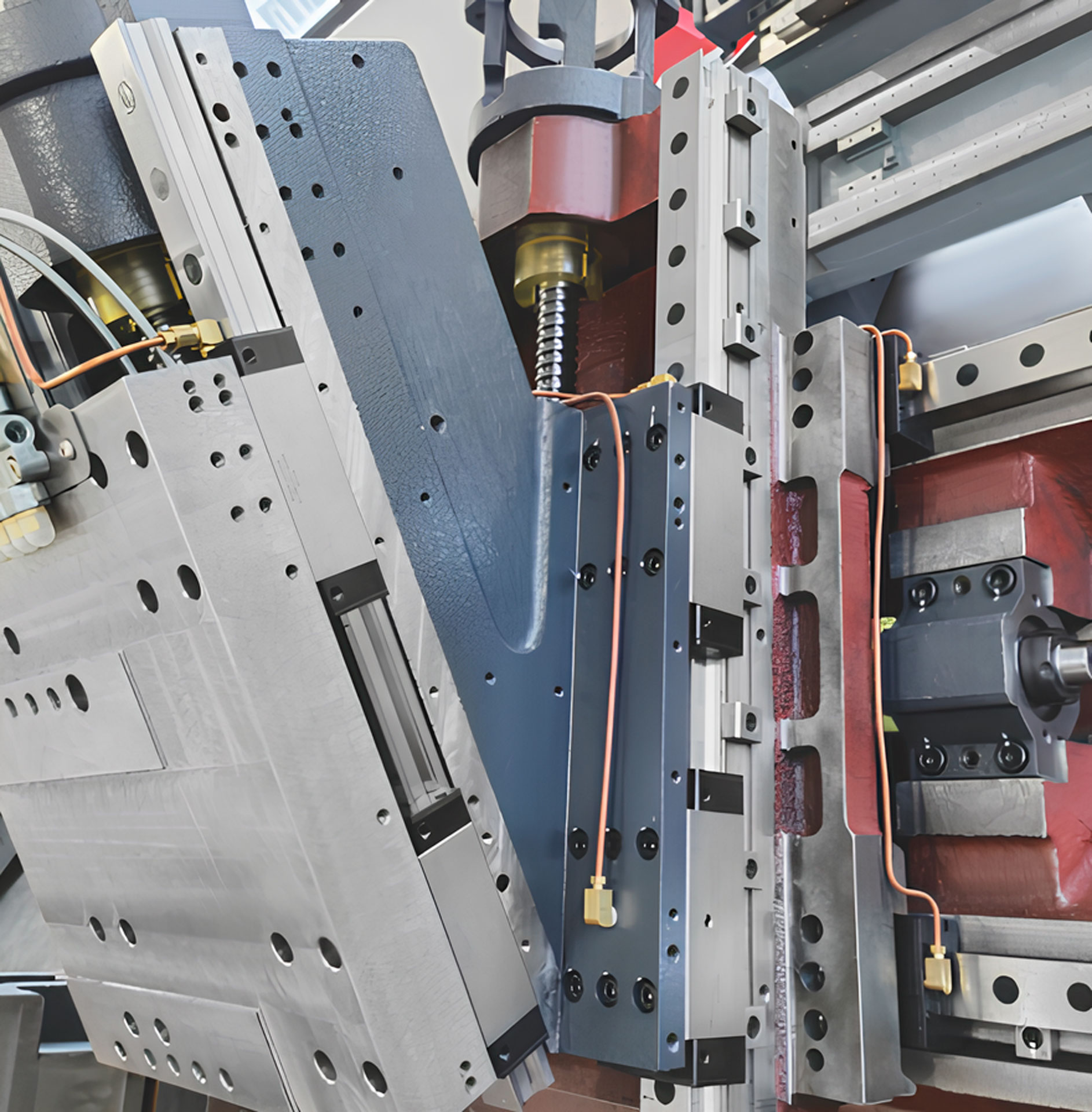

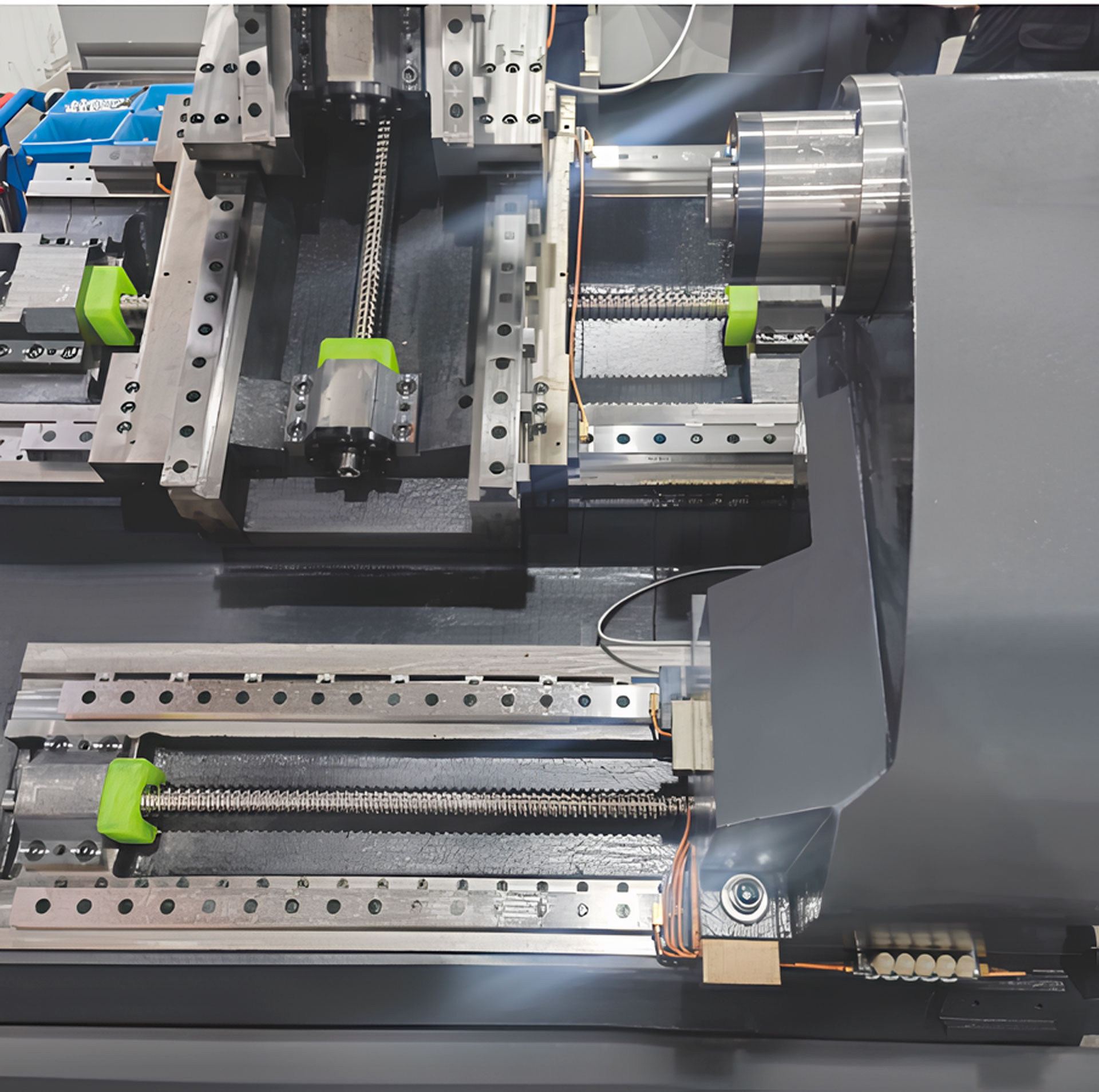

Перемещение по осям

• Роликовые направляющие PMI (30/30/35 мм).
• ШВП PMI с двойными гайками для высокой точности.
• Скорость быстрых перемещений: 24/15/24 м/мин (X/Y/Z).
• Сервоприводы FANUC: 1,8/1,4/1,8 кВт (X/Y/Z).

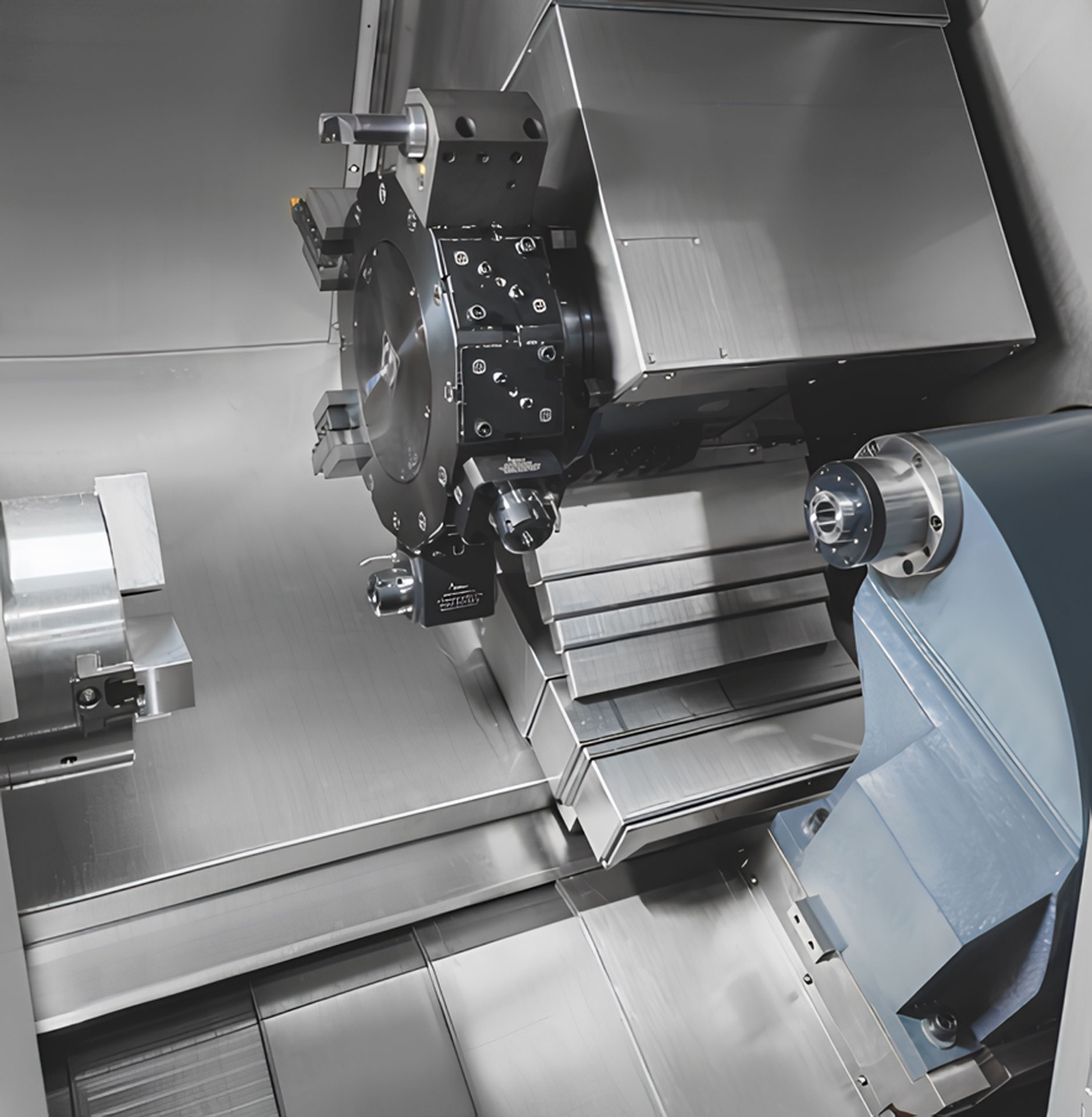

Револьверная головка

• 12-позиционная головка SAUTER BMT55 с приводными инструментами.
• Скорость приводных инструментов: до 4 000 об/мин.
• Мощность приводных инструментов: 2,7 кВт (FANUC).
• Время смены инструмента: 0,28 с (соседний), 0,4 с (дальний).

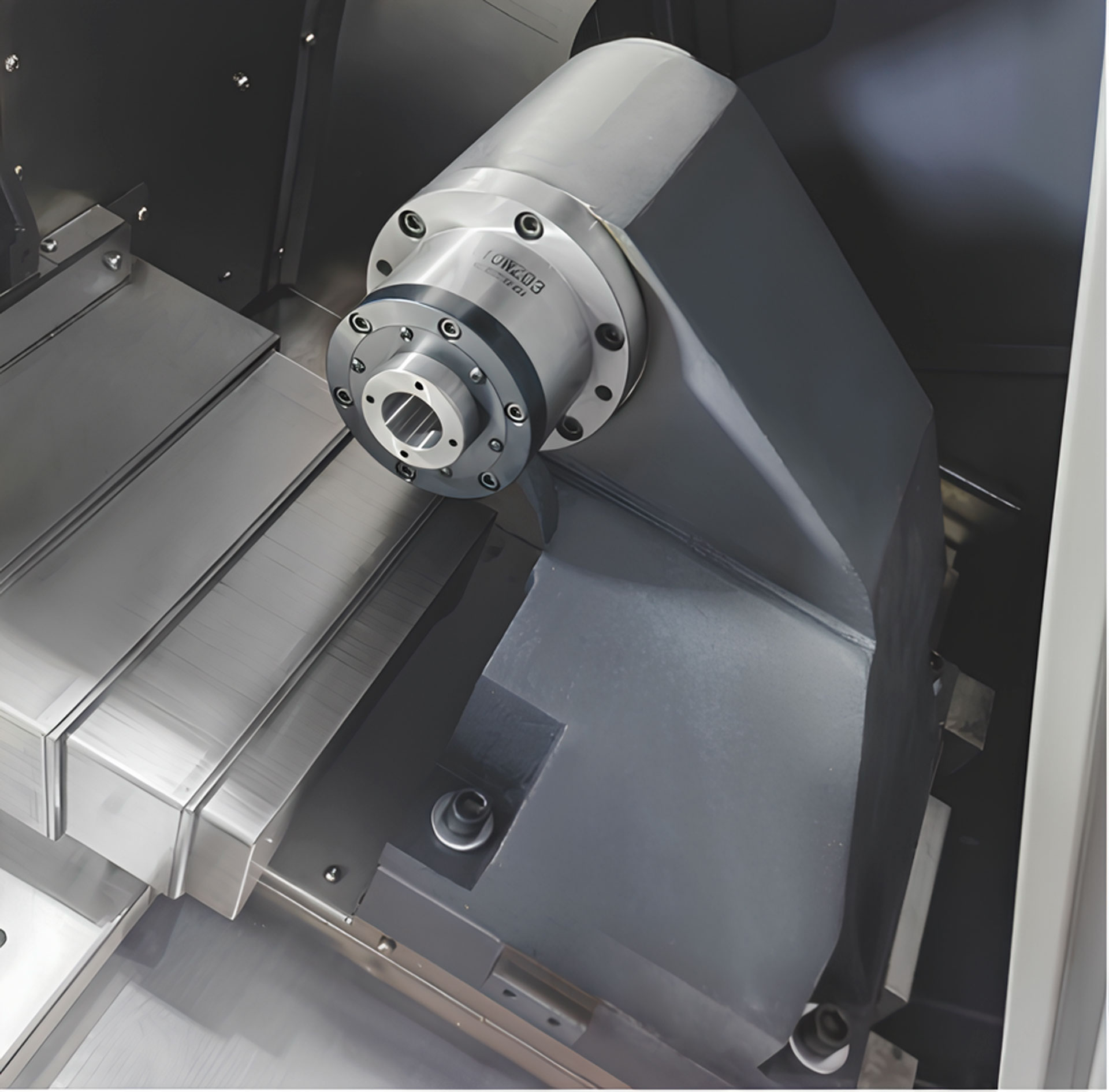

Задняя бабка

• Сервоприводная (1,4 кВт, FANUC) с перемещением по направляющим.
• Перемещение: 500 мм, скорость: 20 м/мин.
• Тип: MT4.

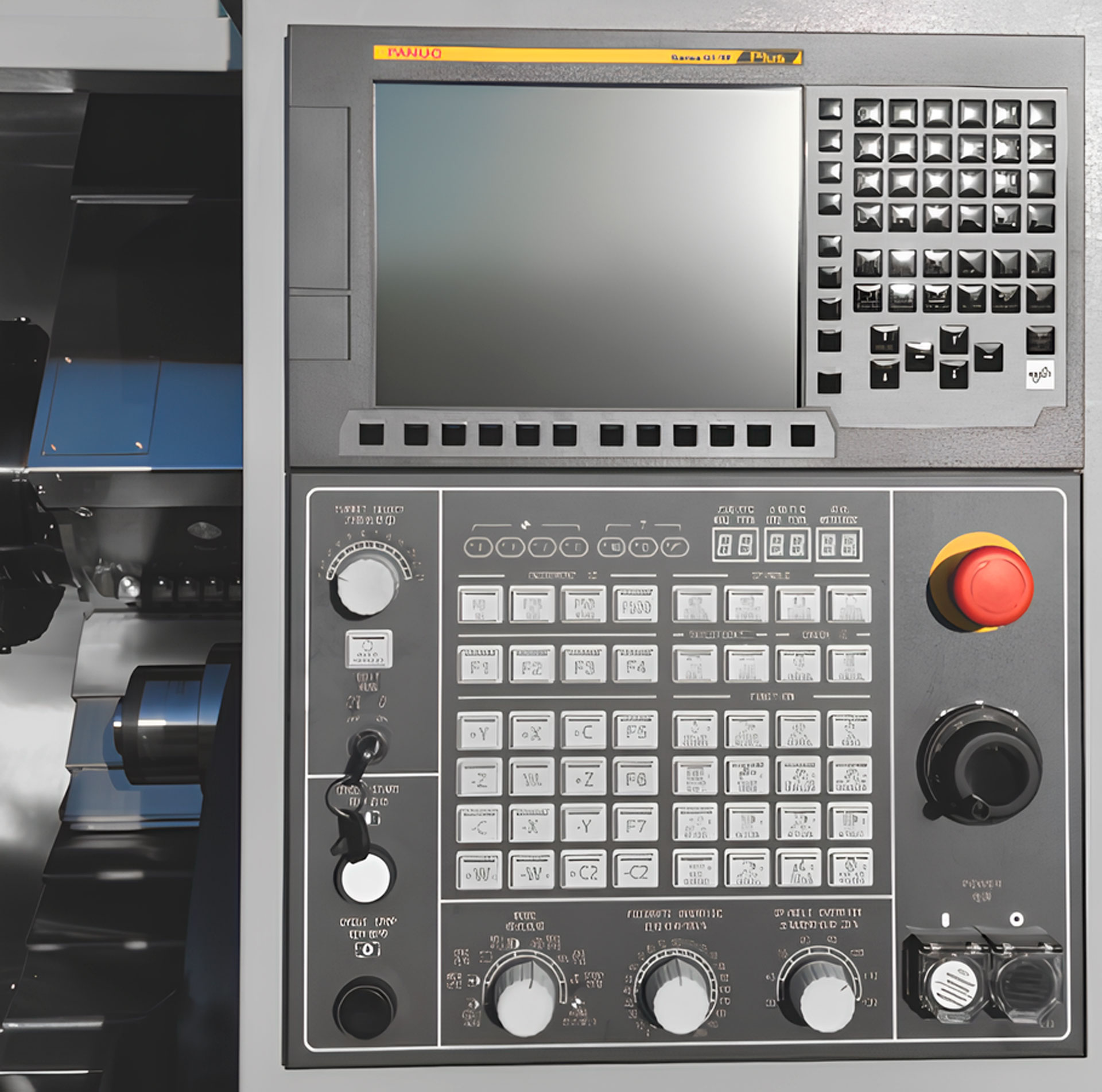

Система ЧПУ и управления

• FANUC 0i TF с интуитивным интерфейсом.
• Поддержка G-кодов и CAD/CAM-интеграция.
• Интерфейсы RS232, USB.

Система подачи СОЖ

• Насос мощностью 0,5 кВт.
• Отдельный бак СОЖ с системой фильтрации.

Централизованная система смазки

• Система Тайвань/Япония для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарно-фрезерного станка BLIN MACHINERY BL H50Y Fanuc

1. Жёсткость: Наклонная станина 30° с коробчатой конструкцией.
2. Точность: Позиционирование 0,005/0,008/0,008 мм, повторяемость 0,003/0,004/0,004 мм.
3. Гибкость: Ось Y и модульная конструкция.
4. Производительность: Быстрая смена инструмента и высокая скорость шпинделя.
5. Надёжность: Компоненты NSK, SKF, PMI, SAUTER.
6. Управление: FANUC 0i TF для высокой автоматизации.

Подходит для серийного производства сложных деталей с высокой точностью.

Экономическая эффективность

Купить токарный станок BL H50Y Fanuc — значит обеспечить высокую производительность и точность при минимальных затратах. Надёжные компоненты и автоматизация ускоряют окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, схемы.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 4 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндель 11/15 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (4 000 кг), уровень, болты, смазка, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги.
  • Револьверная головка: Установить SAUTER BMT55 с инструментами (25×25 мм, Ø 40 мм).
  • Задняя бабка: Настроить сервоприводное перемещение.
  • Дополнительные системы:
    • Конвейер стружки (опция).
    • Измерительный зонд (опция).
    • Система охлаждения: бак с фильтрацией.

Комплектация

• FANUC 0i TF
• Гидравлический патрон (8’’)
• 12-позиционная револьверная головка SAUTER BMT55
• Ось Y
• Сервоприводная задняя бабка MT4
• Чугунная станина HT300
• Система смазки Тайвань/Япония
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
