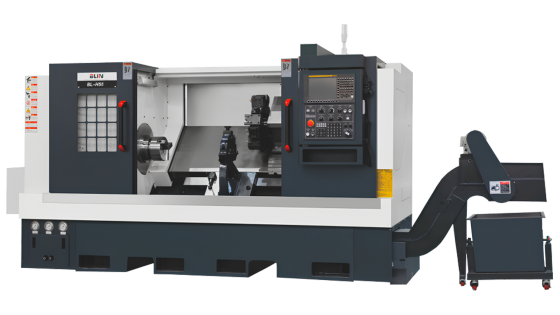

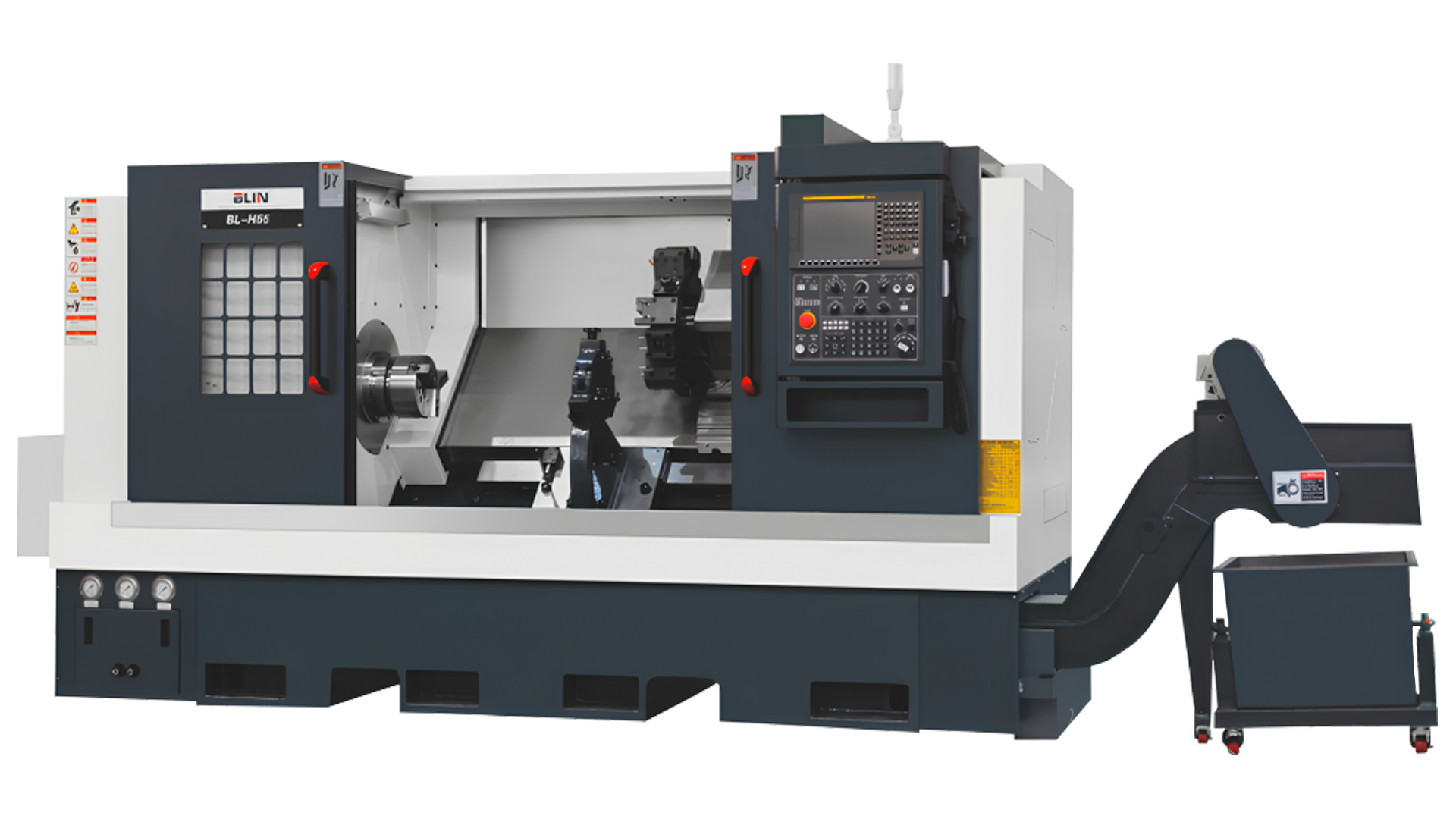

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55 2000 A2-8 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55 2000 A2-8 Fanuc — это надёжный станок для высокоточной обработки длинных деталей, оснащённый 10-дюймовым гидравлическим патроном (A2-8) и 12-позиционной гидравлическо-сервоприводной револьверной головкой. Спроектирован для обработки заготовок диаметром до 400 мм и длиной до 2000 мм, он оптимален для машиностроения, аэрокосмической и автомобильной промышленности. Система ЧПУ FANUC 0i-MF Plus обеспечивает стабильное управление, а модульная конструкция поддерживает опции, такие как измерительный зонд или гидравлический люнет.

Назначение станка

• Высокоточная обработка деталей диаметром до 400 мм.
• Работа с длинными заготовками до 2000 мм.
• Автоматизация сложных процессов серийного производства.
• Обработка прутков диаметром до 74 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для высокой жёсткости и эффективного стружкоудаления.
• Эффективная обработка длинных заготовок до 2000 мм.
• Превосходная точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Возможность установки дополнительных опций.

Области применения

• Производство прецизионных деталей в машиностроении.
• Аэрокосмическая отрасль.
• Автомобилестроение.
• Серийное производство сложных компонентов.

BL H55 2000 A2-8 Fanuc обеспечивает стабильность и точность для сложных токарных операций с длинными деталями.

Технические характеристики токарного станка

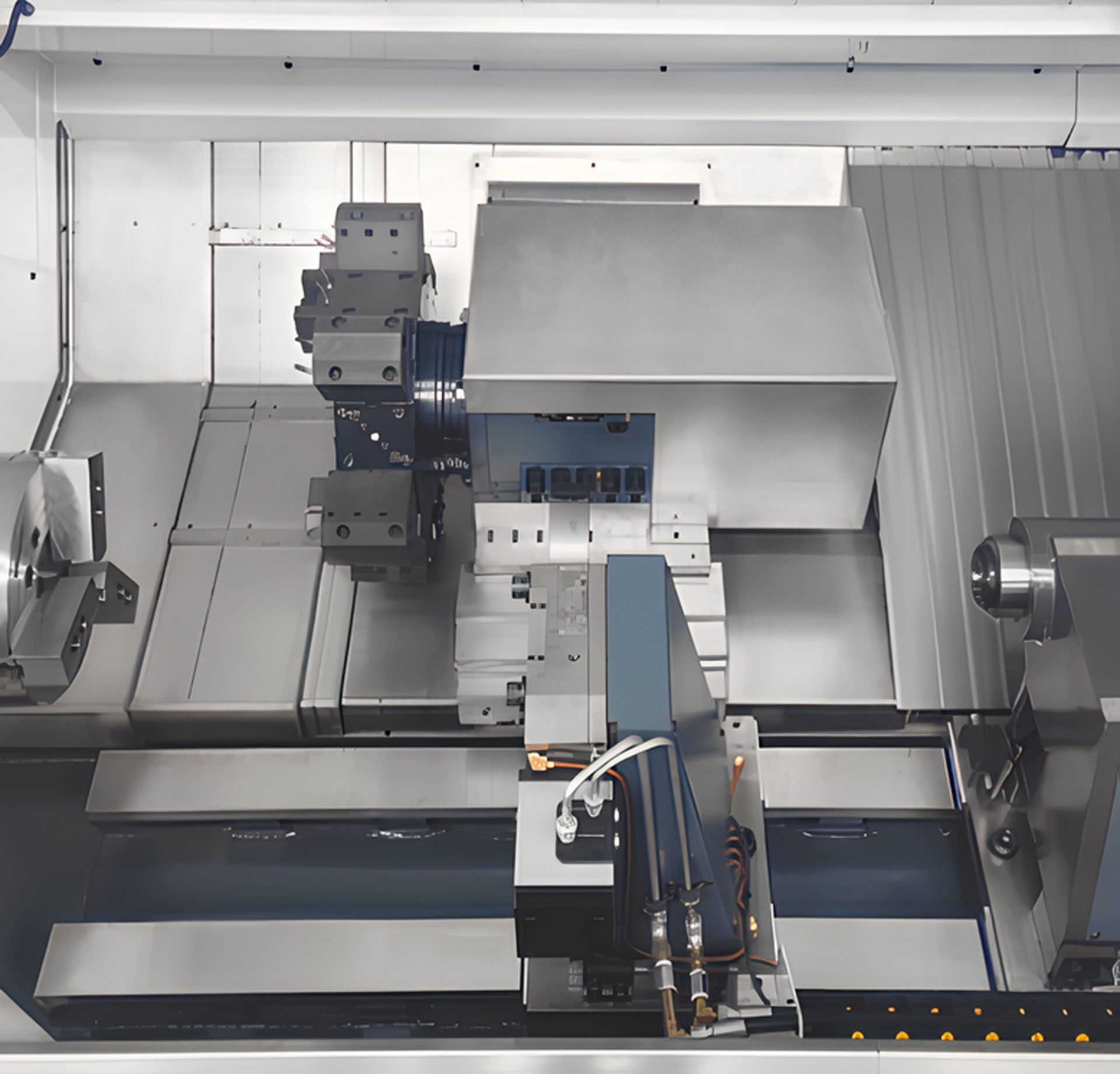

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна HT300 для исключительной прочности.
• Монолитная конструкция с термической обработкой для стабильности.
• Усиленные рёбра жёсткости для подавления вибраций.
• Особенности:
  • Оптимизированное удаление стружки.
  • Удобный доступ к рабочей зоне.
  • Повышенная термическая устойчивость.

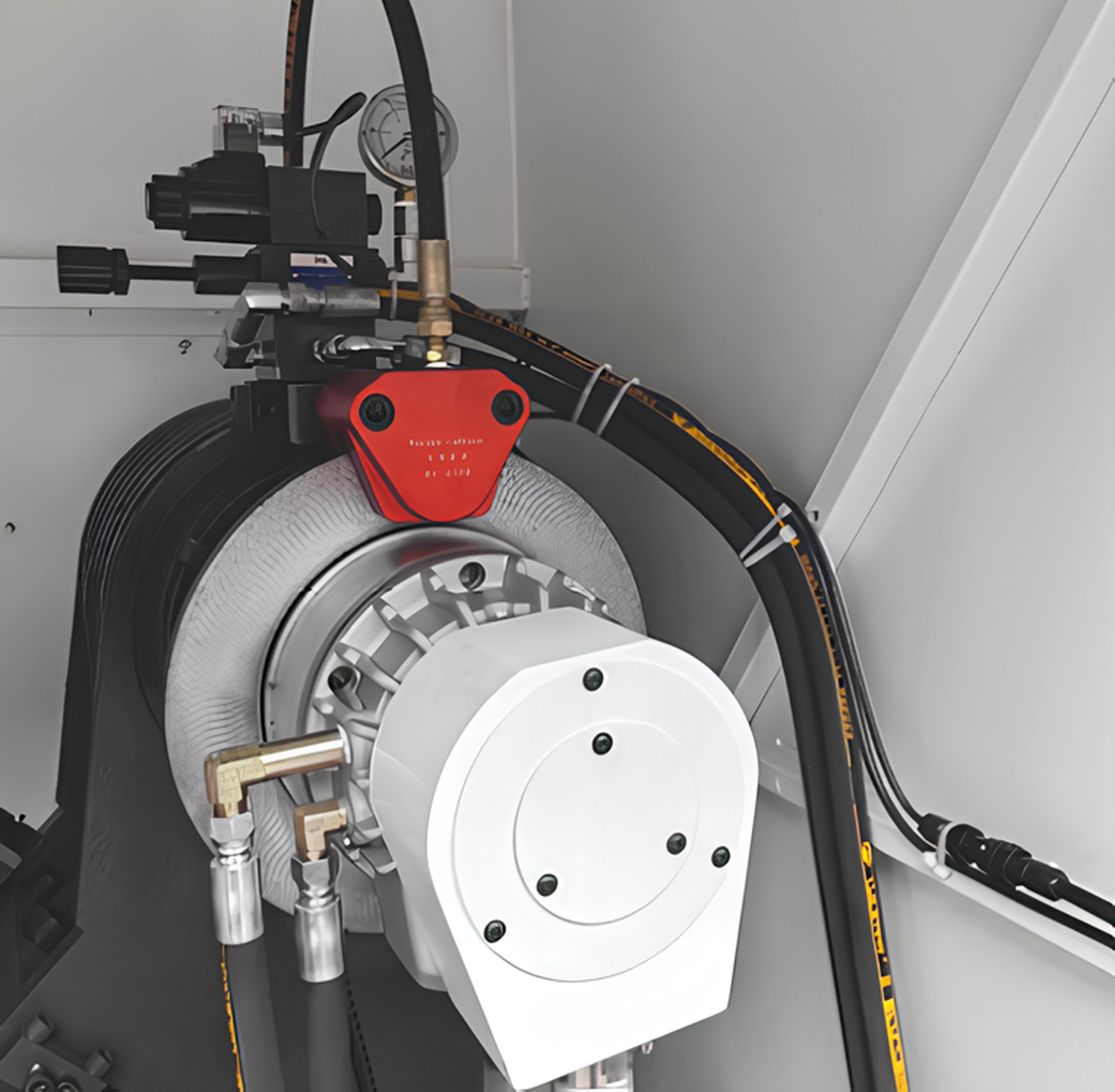

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор мощностью 11/15 кВт.
• Скорость вращения до 3 000 об/мин.

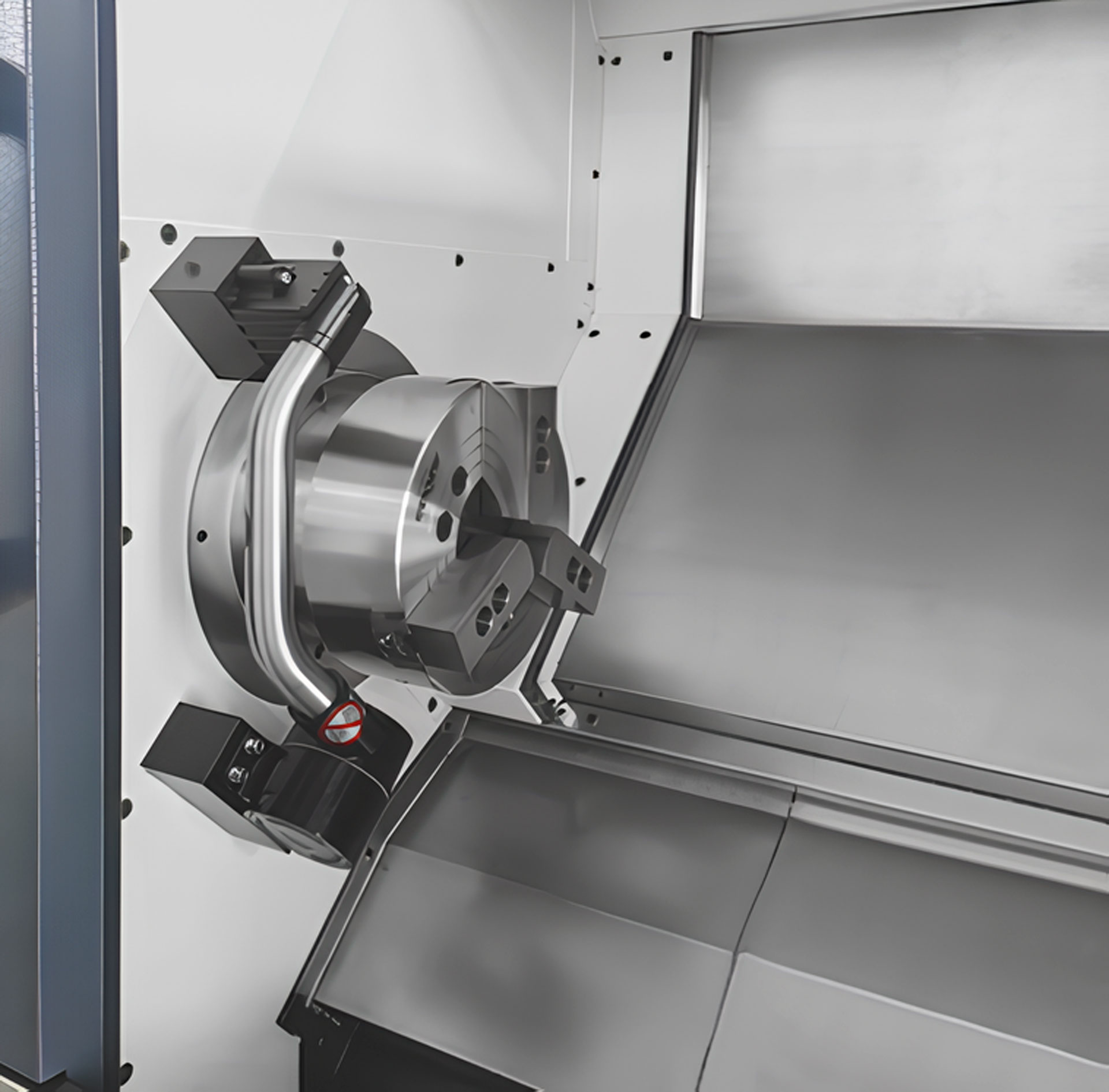

• Тип носа шпинделя: A2-8, диаметр отверстия: Ø 86 мм.

Перемещение по осям

• Коробчатые направляющие: 35 мм (X), 45 мм (Z).
• ШВП C3 класса: Ø 32 мм/10 мм (X), Ø 40 мм/10 мм (Z).
• Мощность моторов осей X/Z: 2.5/2.5 кВт (FANUC).
• Скорость быстрых перемещений: 20 м/мин.

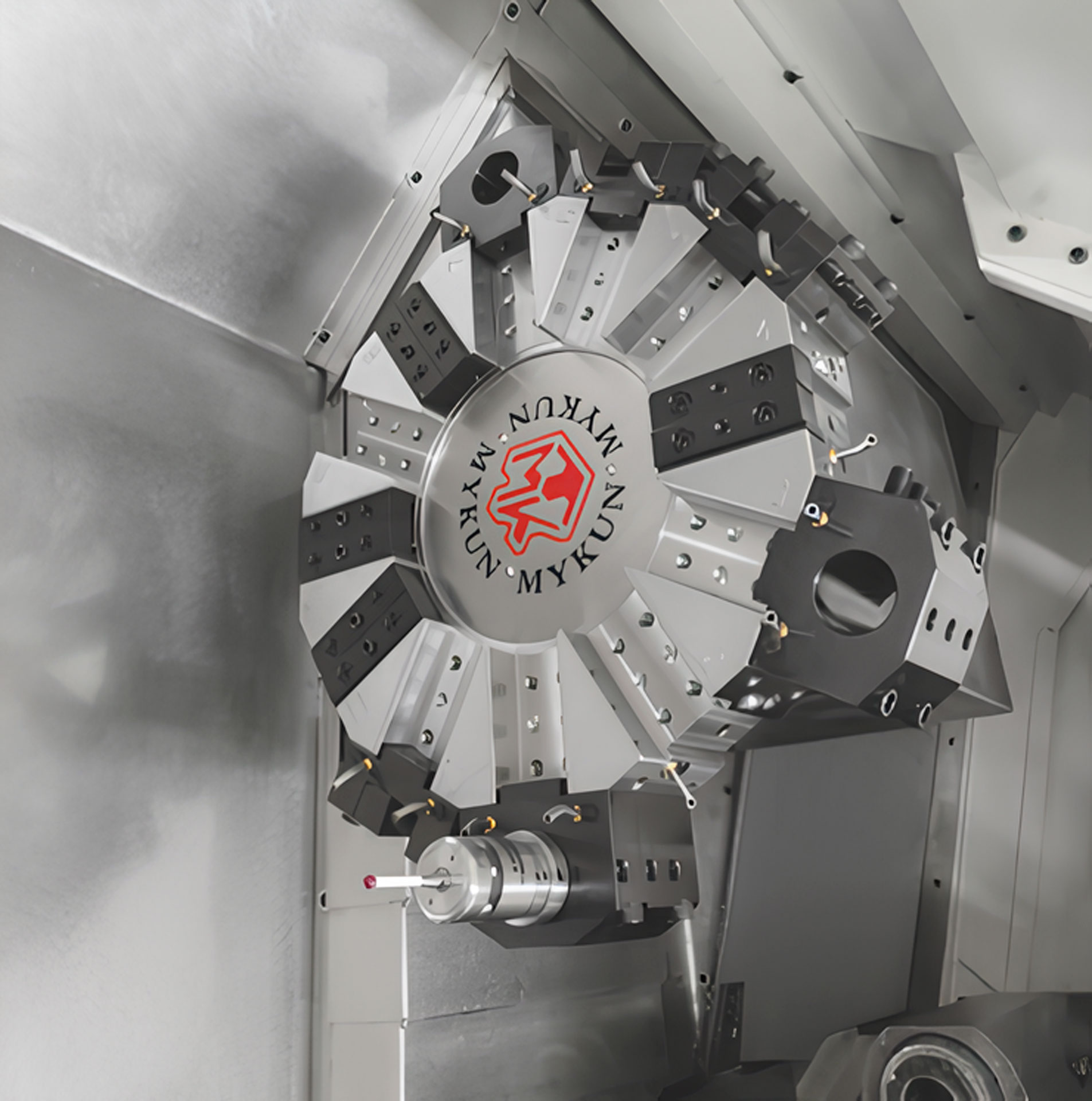

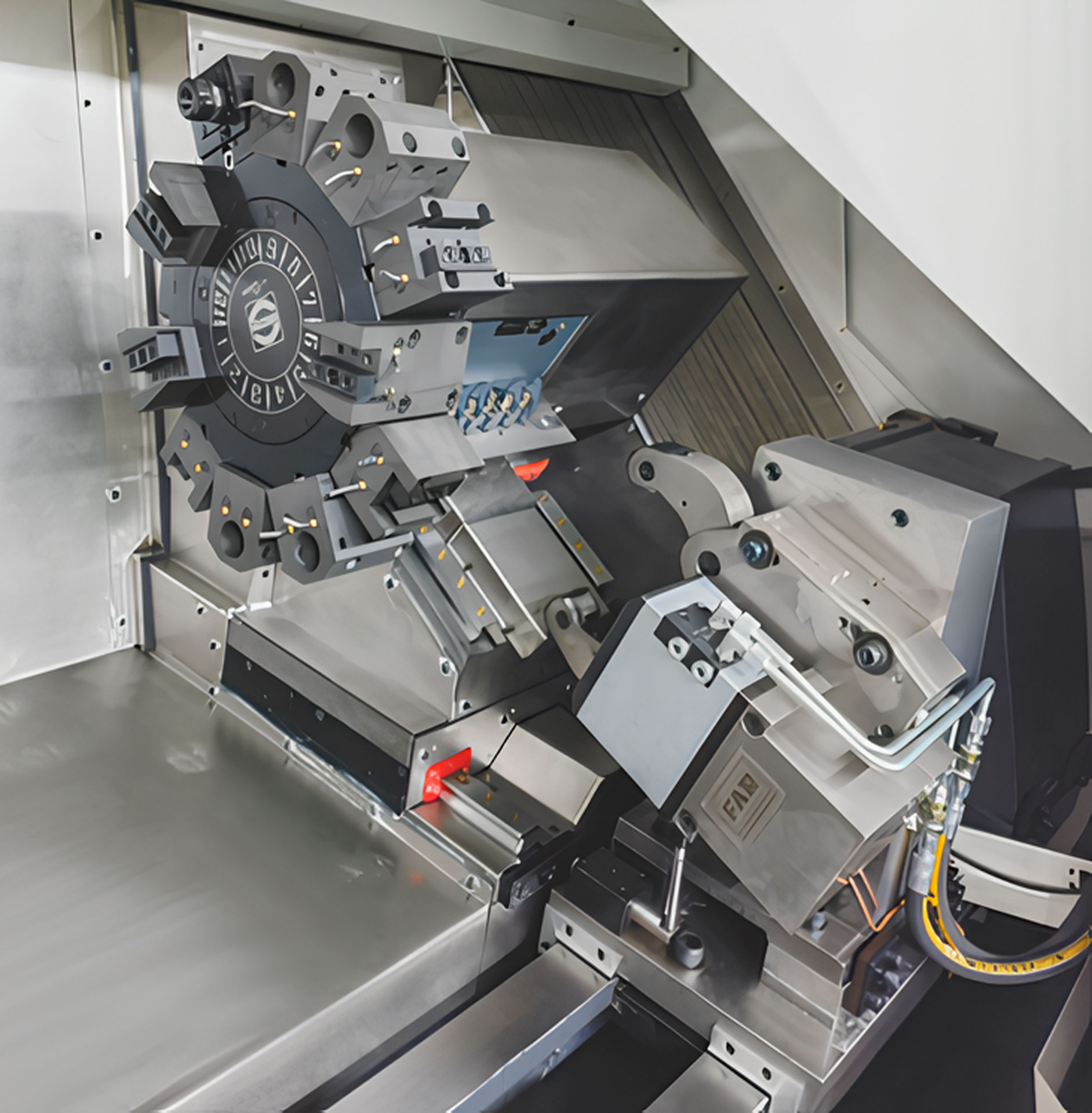

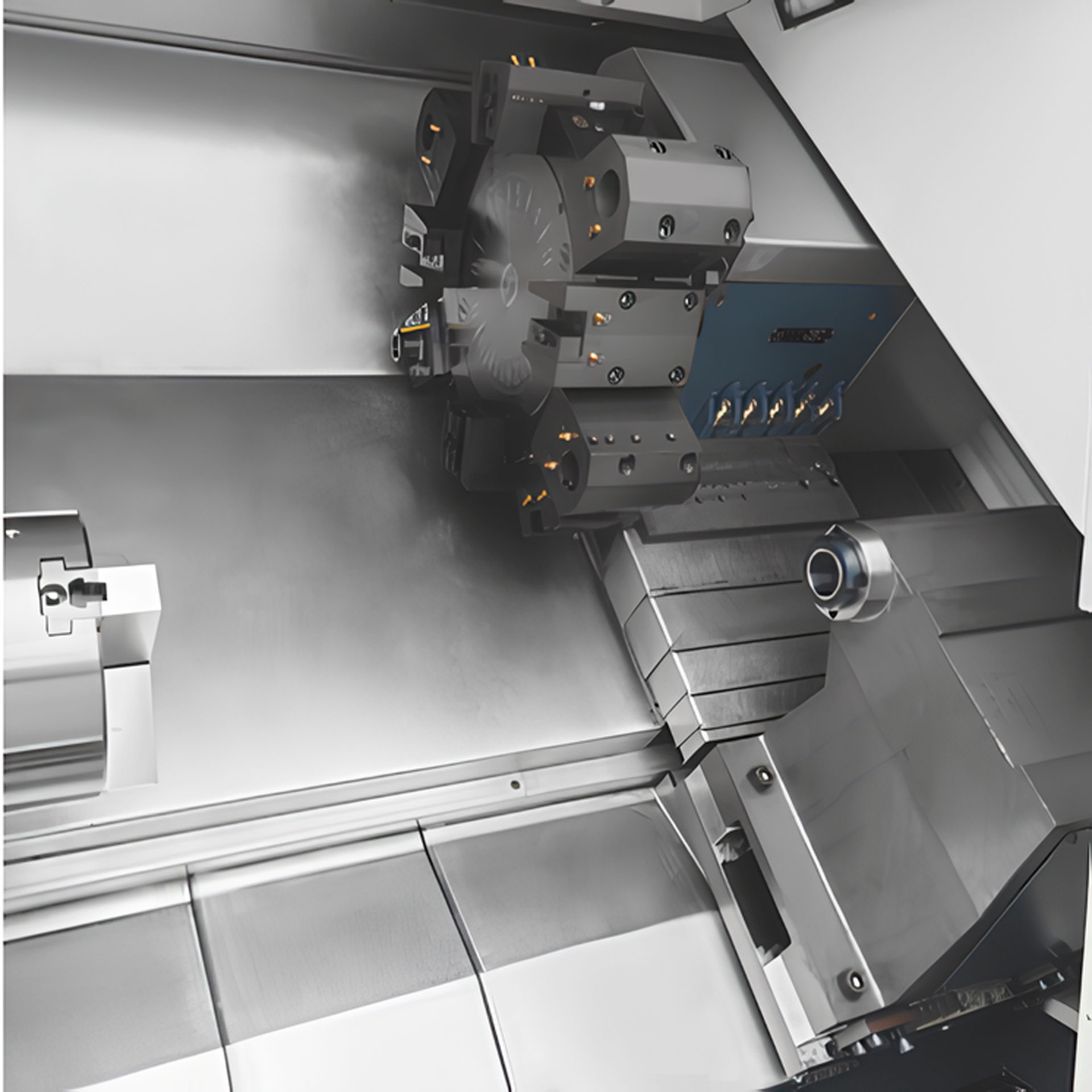

Револьверная головка

• 12-позиционная гидравлическо-сервоприводная MYKUN/SAUTER (высота центра 100 мм).
• Размер хвостовика инструмента: 25×25 мм, Ø 40 мм.

Задняя бабка

• Гидравлическая программируемая, тип MT5.
• Перемещение: 1850 мм по коробчатым направляющим.

Система ЧПУ и управления

• FANUC 0i-MF Plus с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Надёжный интерфейс для сложных операций.

Система подачи СОЖ

• Бак СОЖ с системой фильтрации и насосом высокого давления.
• Регулируемые сопла для эффективной подачи жидкости.

Централизованная система смазки

• Автоматическая система HERG (Япония) для ШВП и направляющих.
• Контроль уровня смазки для бесперебойной работы.

Главные преимущества токарного станка BLIN MACHINERY BL H55 2000 A2-8 Fanuc

1. Гибкость: Подходит для обработки длинных деталей до 2000 мм.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Мощность: Шпиндель с увеличенным отверстием (Ø 86 мм) и частотой до 3 000 об/мин.
4. Надёжность: Компоненты NSK, HIWIN, KENTURN, FANUC.
5. Управление: FANUC 0i-MF Plus для сложных задач.

Станок оптимален для высокоточных токарных операций с длинными деталями в серийном производстве.

Экономическая эффективность

Купить токарный станок BL H55 2000 A2-8 Fanuc — это вложение в надёжность. Высокая точность и автоматизация ускоряют обработку, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон 10’’, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 8 500 кг.
    • Габариты: 4 500 × 2 100 × 2 100 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 15 кВт.
  • Гидравлика: Гидростанция для патрона, револьверной головки и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (8 500 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 10’’, револьверной головки и задней бабки.
  • Револьверная головка: Установить инструменты (25×25 мм, Ø 40 мм).
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Измерительный зонд (опция).
    • Гидравлический люнет (опция).

Комплектация

• Система ЧПУ FANUC 0i-MF Plus
• Гидравлический патрон 10’’ (A2-8)
• 12-позиционная гидравлическо-сервоприводная револьверная головка
• Гидравлическая задняя бабка MT5
• Чугунная станина HT300
• Система смазки HERG
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд

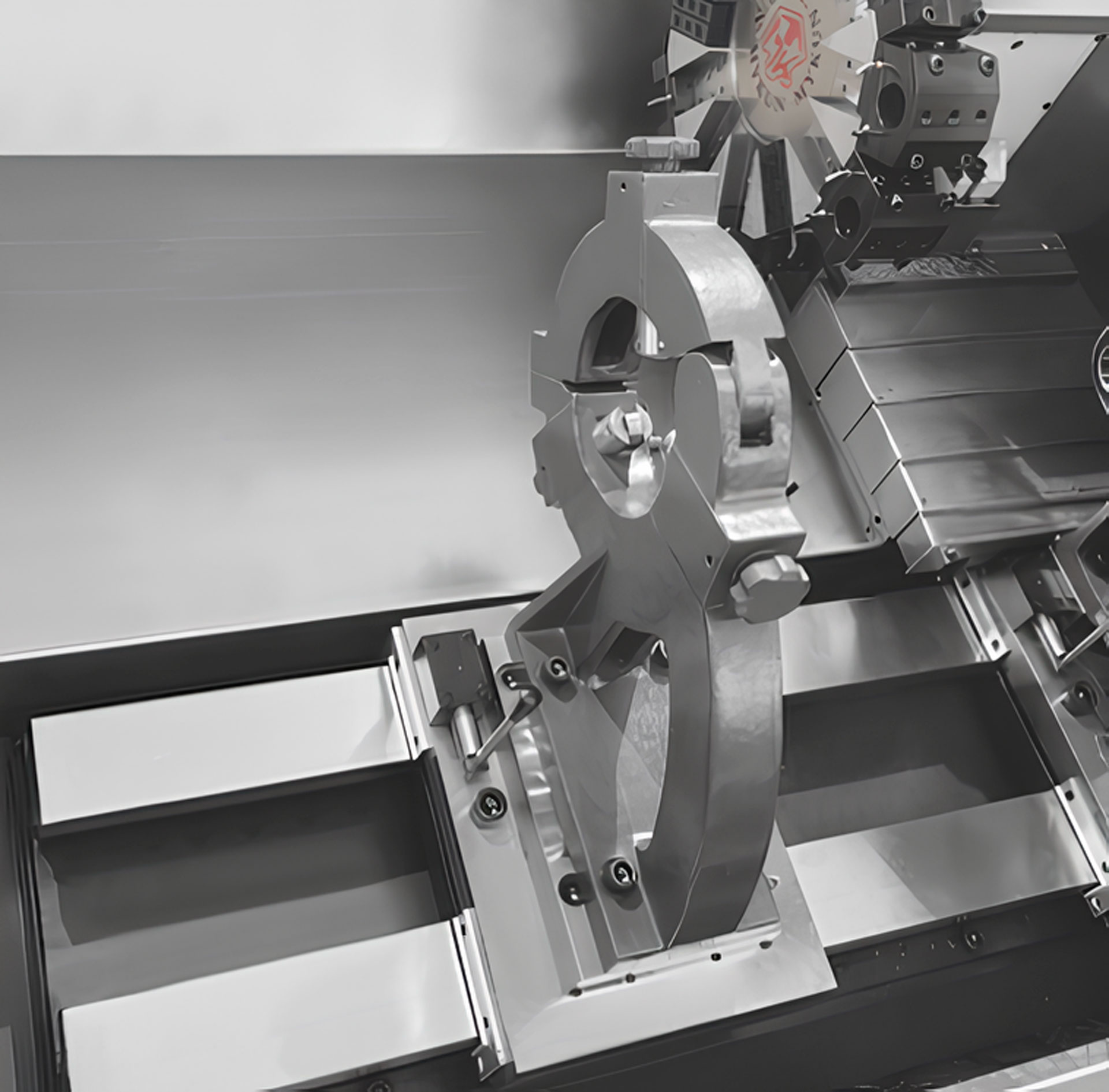

• Гидравлический люнет
