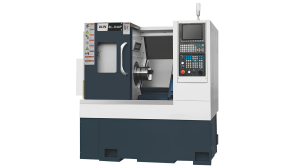

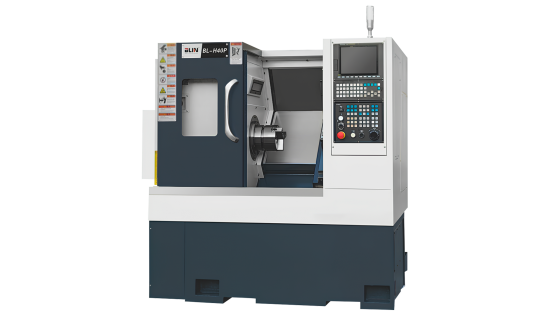

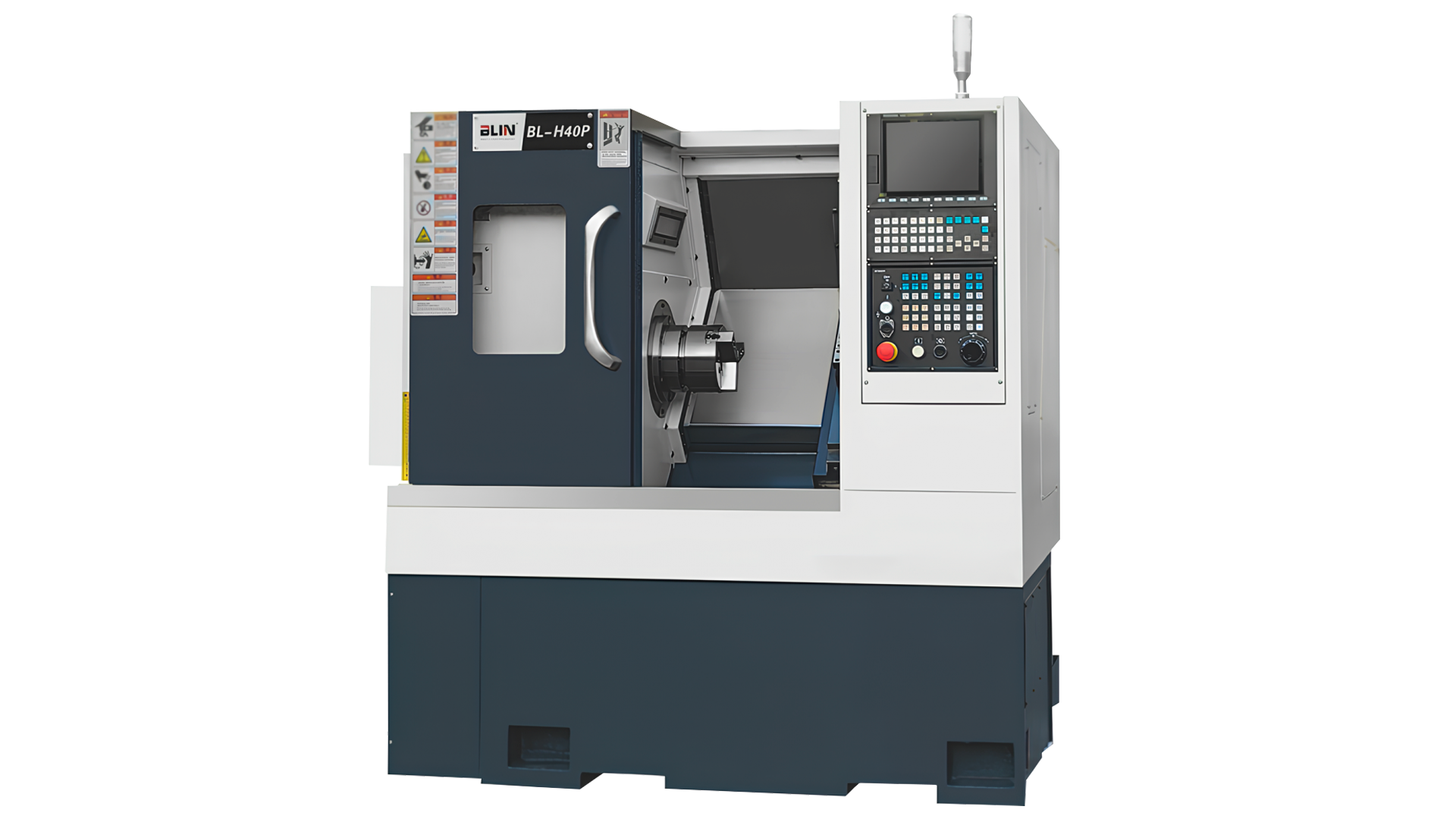

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H40P Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H40P Fanuc — это высокоточный и компактный токарный станок, оснащённый 6’’ цанговым патроном и линейной инструментальной платформой. Разработан для обработки деталей диаметром до 360 мм, он оптимален для машиностроения, производства прецизионных компонентов и мелкосерийного производства. Модульная конструкция обеспечивает гибкость для интеграции дополнительных опций, таких как барфидер или приводные инструменты, а система ЧПУ FANUC 0i TF гарантирует надёжное управление.

Назначение станка

• Высокоточная обработка деталей до 360 мм.
• Быстрая токарная обработка сложных деталей.
• Автоматизация мелкосерийного производства.
• Обработка прутков и мелких деталей за одну установку.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для повышенной жёсткости и устойчивости.
• Гибкость благодаря модульной конструкции.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Компактность для экономии производственной площади.

Области применения

• Машиностроение.
• Производство прецизионных компонентов.
• Авиационная и автомобильная промышленность.
• Мелкосерийное производство.

Токарный станок BL H40P Fanuc обеспечивает высокую производительность и точность для серийного производства компактных деталей.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite для высокой жёсткости.
• Монолитная конструкция с термообработкой.
• Усиленные рёбра жёсткости для устойчивости.
• Термическая стабильность при длительной работе.

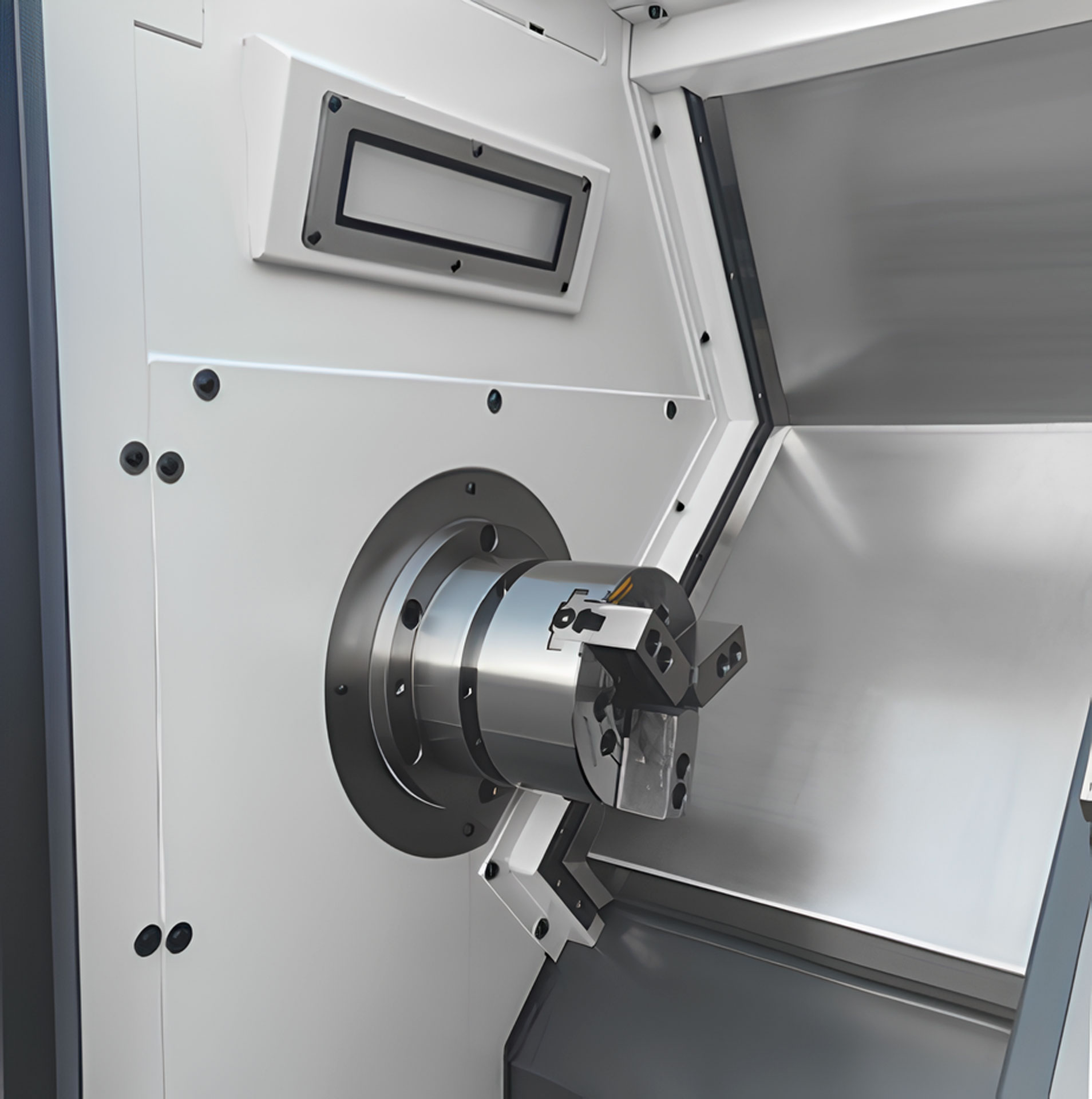

Шпиндель

• Высокоточный шпиндель с подшипниками NSK.
• Сервомотор 5,5 кВт с высоким крутящим моментом.
• Скорость вращения до 4 500 об/мин.
• Тип носа шпинделя: A2-5.

Перемещение по осям

• Линейные направляющие HIWIN/PMI (ширина 30 мм).
• ШВП C3 класса: Ø 25 мм/10 мм (X), Ø 32 мм/10 мм (Z).
• Быстрые перемещения: 24 м/мин (X, Z).

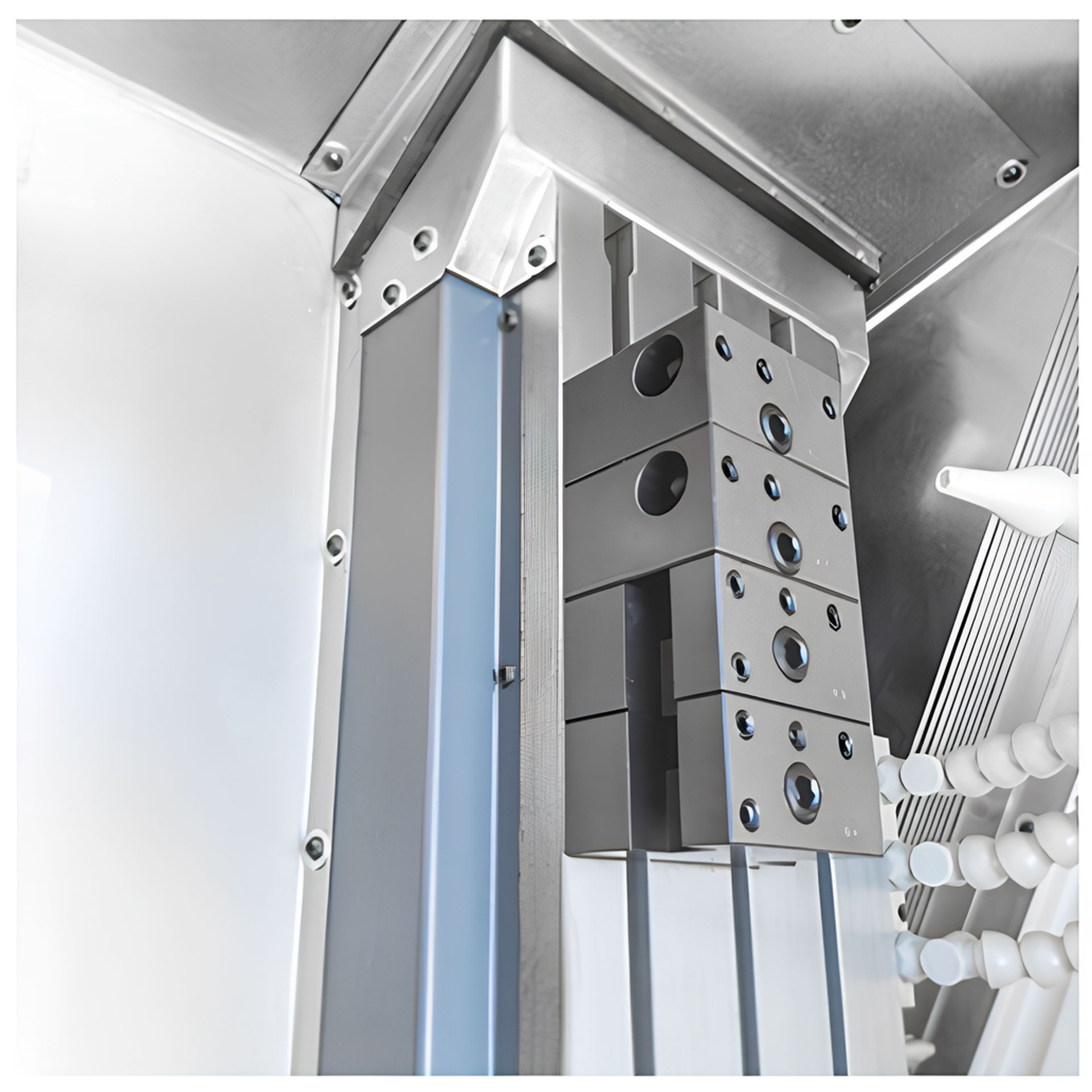

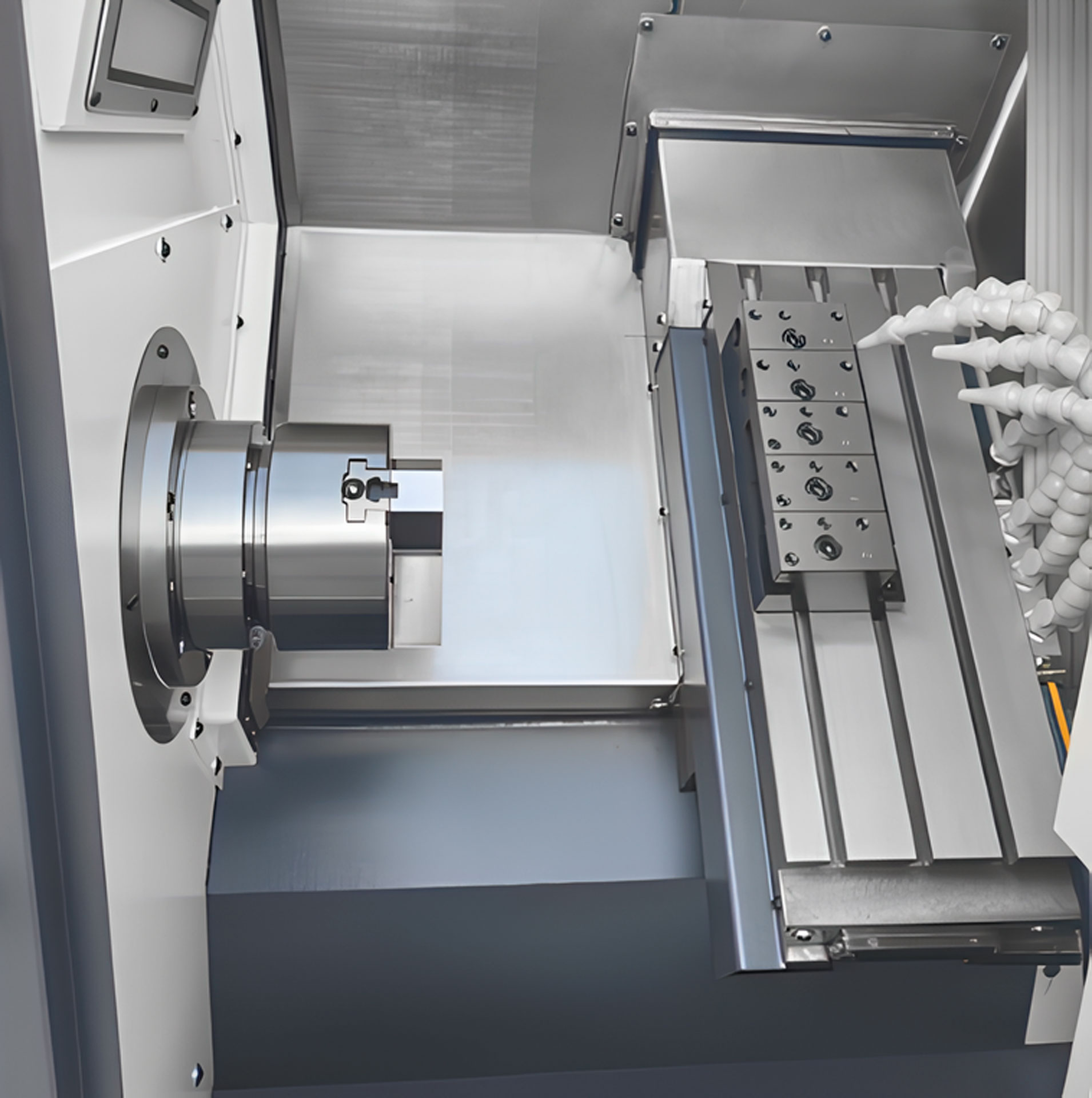

Инструментальная платформа

• Gang tool — линейная стационарная платформа для крепления инструментов.
• Инструменты расположены вдоль оси X для компактности.
• Мгновенная смена инструмента за счёт перемещения суппорта по оси Z.
• Поддержка одновременной работы нескольких инструментов.
• Оптимизирована для высокоскоростной обработки прутков и мелких деталей.
• Жёсткая конструкция минимизирует вибрации для высокой точности.

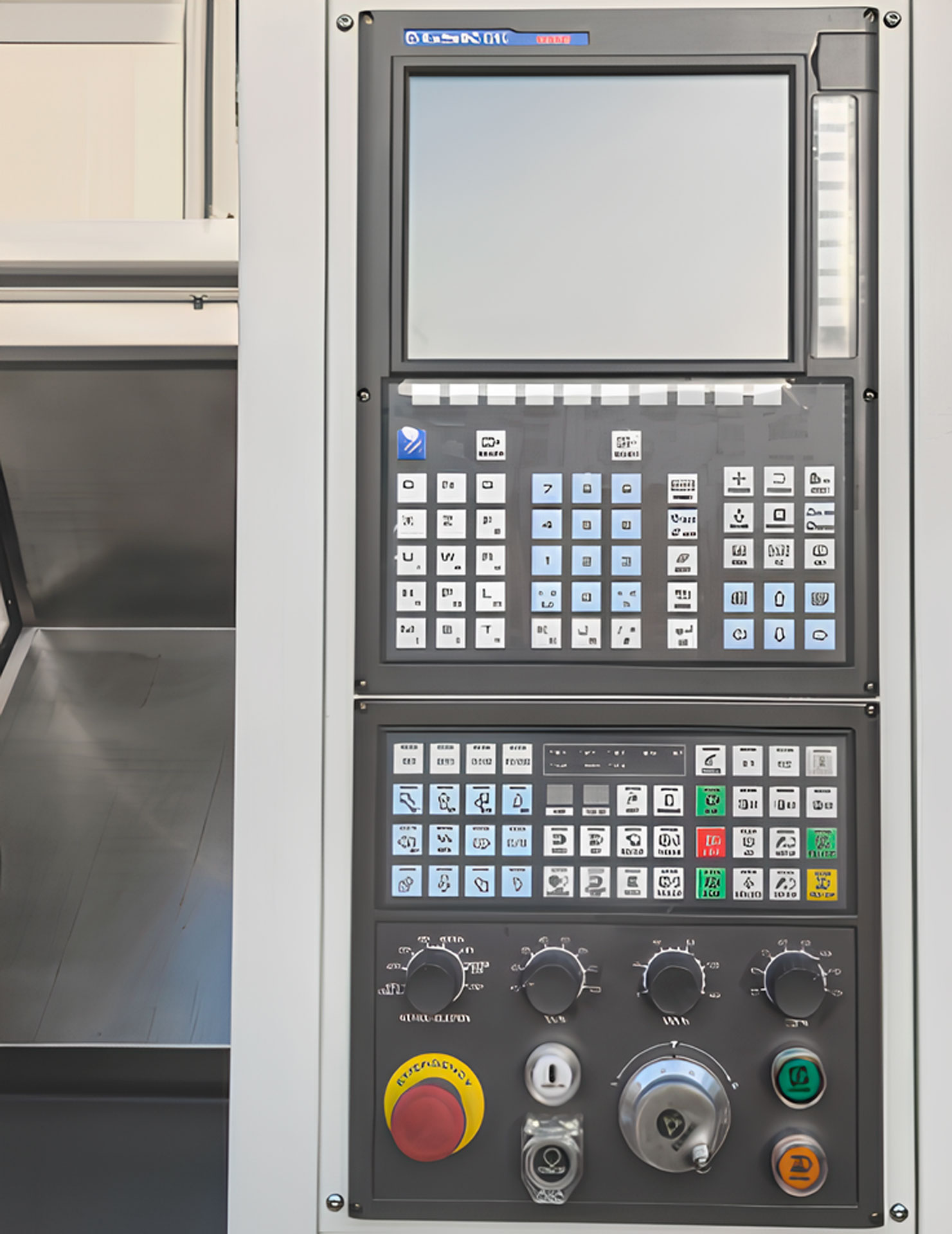

Система ЧПУ и управления

• FANUC 0i TF с интуитивным интерфейсом.
• Поддержка G-кодов и интеграция с CAD/CAM.
• Интерфейсы RS232, USB для передачи данных.

Система подачи СОЖ

• Бак СОЖ с системой фильтрации.
• Регулируемые сопла для подачи охлаждающей жидкости.

Централизованная система смазки

• Система HERG (Япония) для автоматической смазки ШВП и направляющих.
• Контроль уровня смазочного материала.

Главные преимущества токарного станка BLIN MACHINERY BL H40P Fanuc

1. Компактность: Габариты 1 700 × 1 500 × 1 700 мм.
2. Точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
3. Жёсткость: Наклонная станина 45° с рёбрами жёсткости.
4. Гибкость: Модульная конструкция с опциями.
5. Надёжность: Компоненты NSK, HIWIN, FAG.
6. Управление: FANUC 0i TF для высокой производительности.

Подходит для высокоточной обработки в условиях ограниченного пространства.

Экономическая эффективность

Купить токарный станок BL H40P Fanuc — значит обеспечить эффективное производство с минимальными затратами. Надёжные компоненты и система FANUC ускоряют окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, gang tool, опции.
  • Документация: Руководство, электрические схемы.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 2 100 кг.
    • Габариты: 1 700 × 1 500 × 1 700 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.

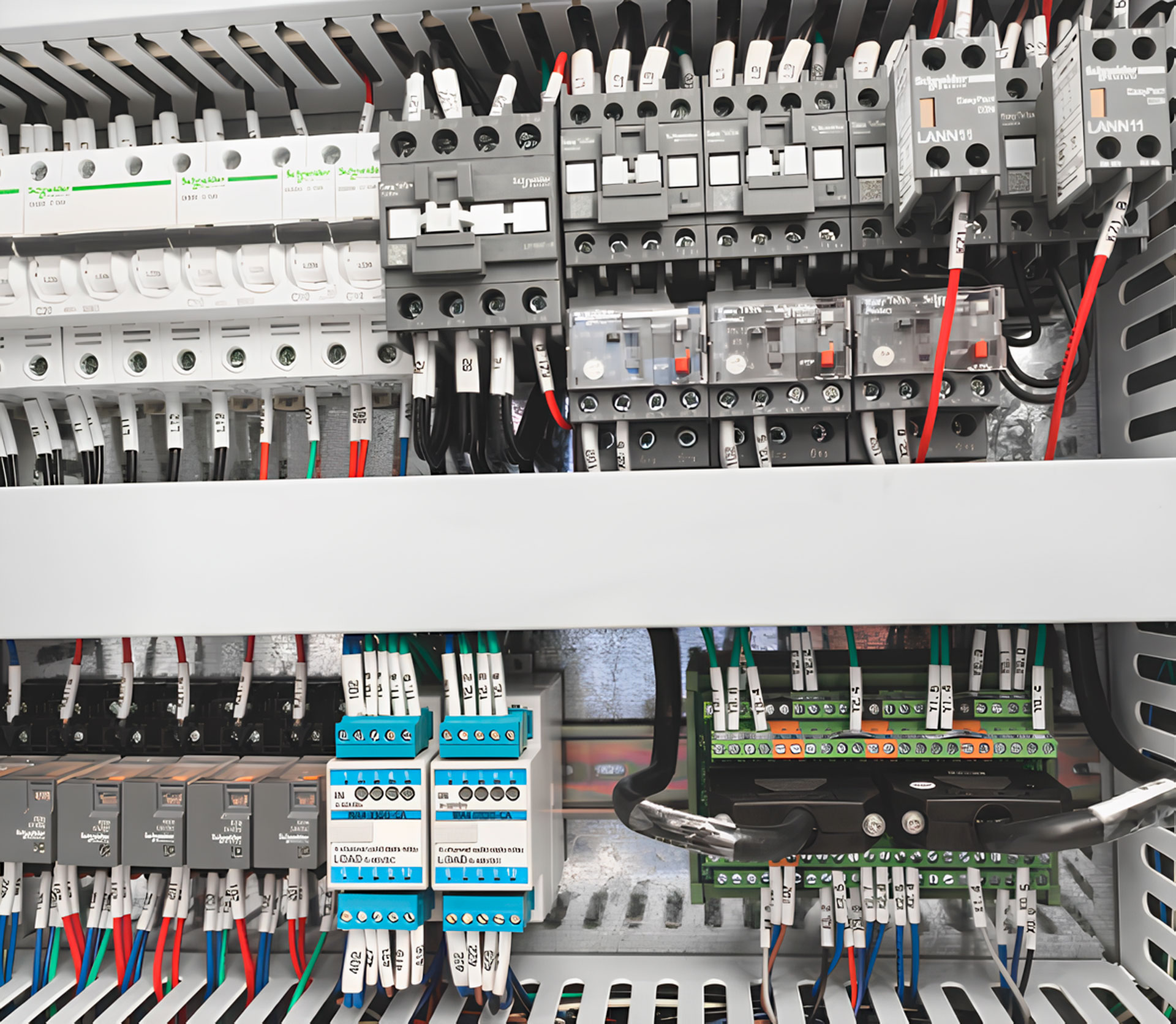

  • Электропитание: 3-фазное, 380 В, 50 Гц, 5,5 кВт.

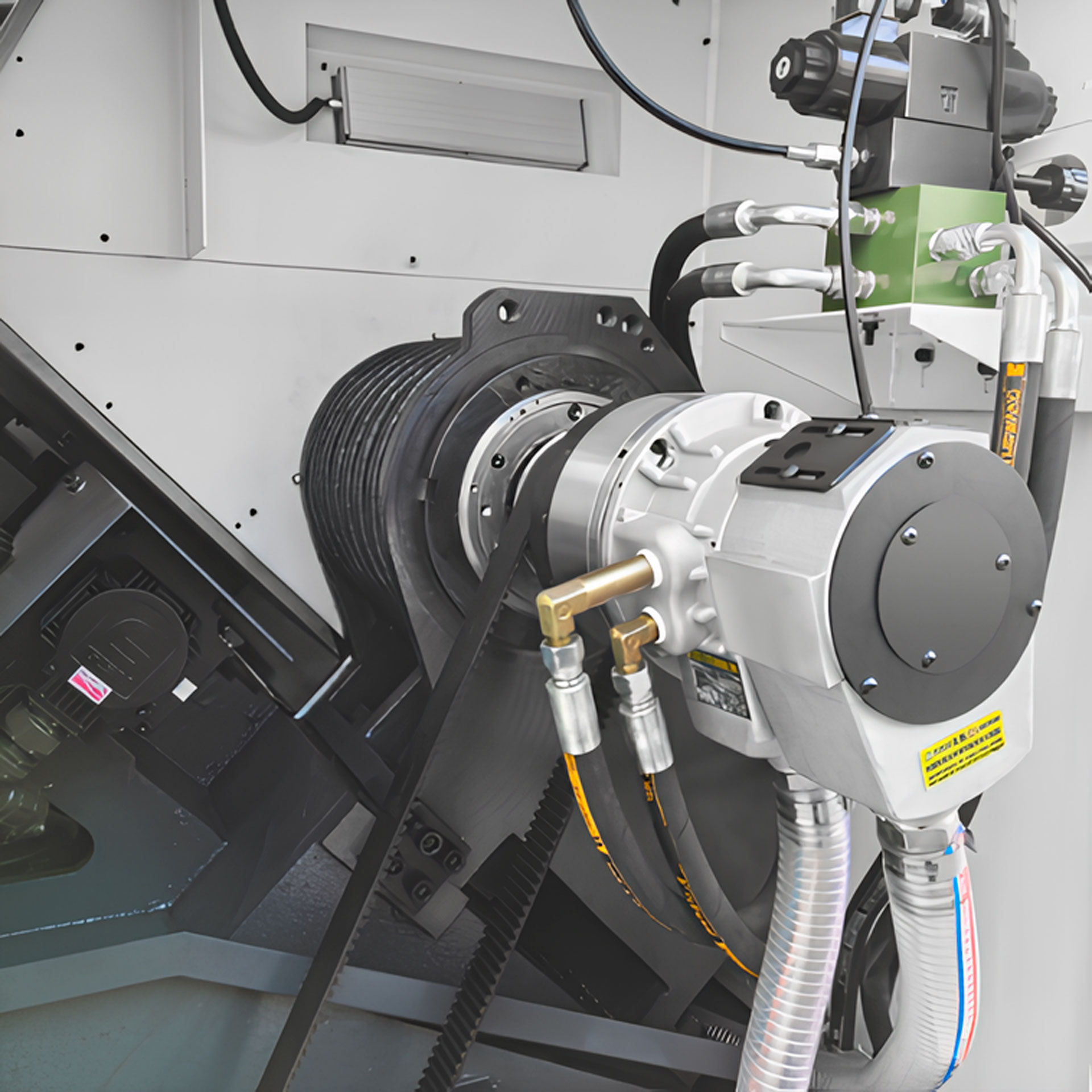

  • Гидравлика: Гидростанция для патрона.
  • Инструменты: Грузоподъёмное оборудование (2 100 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона.
  • Инструменты: Установить инструменты (20×20 мм, Ø 25 мм).
  • Дополнительные системы:
    • Барфидер (до 45 мм).
    • Система охлаждения: бак с фильтрацией.
    • Конвейер стружки (опция).

Комплектация

• FANUC 0i TF
• Гидравлический цанговый патрон (6’’)
• Инструментальная платформа gang tool
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Приводные инструменты
• Конвейер стружки
• Барфидер
