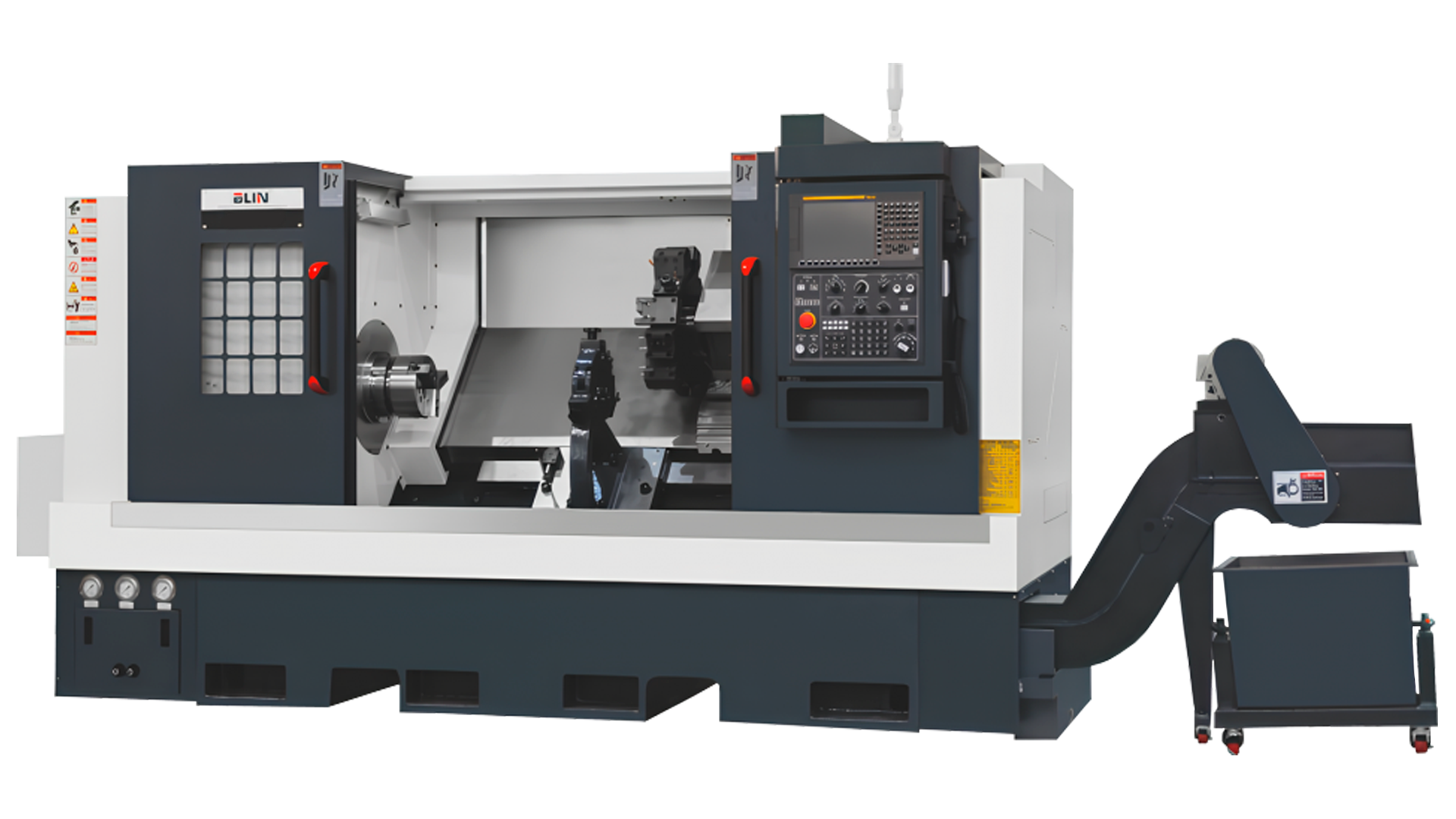

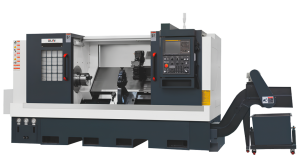

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 1000 A2-6 Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 1000 A2-6 Syntec — это современный токарно-фрезерный обрабатывающий центр с интерполяционной осью Y, предназначенный для комплексной обработки крупногабаритных деталей длиной до 1000 мм. Оснащённый 8-дюймовым гидравлическим патроном (A2-6), 12-позиционной револьверной головкой с приводным инструментом и точной осью C, станок обеспечивает выполнение токарных и фрезерных операций за одну установку заготовки. Идеальное решение для машиностроительных предприятий, specializing in производство сложных и длинномерных компонентов.

Назначение станка

• Комплексная обработка длинномерных деталей со сложными фасонными поверхностями.
• Токарные и фрезерные работы на деталях длиной до 1000 мм без переустановки.
• Работа с заготовками диаметром до 350 мм.
• Обработка прутков диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Увеличенная длина обработки — до 1000 мм для работы с длинномерными деталями.
• Уникальная конструкция с наклонной станиной 15° и осью Y для многофункциональной обработки.
• Высокая точность позиционирования: ±0,005 мм по осям X, Y, ±0,008 мм по оси Z.
• Высокая повторяемость: ±0,003 мм по осям X, Y, ±0,005 мм по оси Z.
• Усиленная конструкция задней бабки с коробчатыми направляющими для повышенной устойчивости.

Области применения

• Производство длинномерных валов и осей для тяжелого машиностроения.
• Обработка корпусных деталей и фланцев в энергетическом машиностроении.
• Изготовление сложных компонентов для железнодорожной техники.
• Производство технологической оснастки и специального инструмента.

BL H55Y 1000 A2-6 Syntec сочетает в себе возможность обработки длинных заготовок с многофункциональностью токарно-фрезерного центра, обеспечивая комплексное решение для современных производственных задач.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 15° из высококачественного чугуна HT300 с усиленными ребрами жесткости.
• Монолитная конструкция с термообработкой для обеспечения стабильности при обработке длинномерных деталей.
• Дополнительная ось Y (30°) для выполнения фрезерных операций.

Шпиндель

• Высокоточный шпиндель TAIWAN-KENTURN с подшипниками прецизионного класса.
• Сервомотор мощностью 11/15 кВт обеспечивает высокий крутящий момент и скорость до 3500 об/мин.
• Ось C с точностью деления 0.01° для позиционирования заготовки.
• Тип носа шпинделя: A2-6, диаметр отверстия: Ø62 мм.

Система перемещения по осям

• Роликовые линейные направляющие HIWIN/PMI: 35 мм (X, Y), 45 мм (Z).
• Шарико-винтовые пары HIWIN/PMI класса C3: Ø32/10 (X, Y), Ø40/12 (Z).
• Сервоприводы: 1.8 кВт (X), 2.5 кВт (Z, Y).
• Высокие скорости быстрых перемещений: 20 м/мин (X, Z), 15 м/мин (Y).

Револьверная головка

• 12-позиционная сервоприводная револьверная головка BMT55 с приводным инструментом.
• Конус инструмента ER32, высота центра 100 мм.
• Мощность привода: 4.5 кВт, скорость до 5000 об/мин для эффективного фрезерования и сверления.

Задняя бабка

• Гидравлическая программируемая задняя бабка с конусом MT5.
• Перемещение по коробчатым направляющим на расстояние 900 мм.
• Пиноль диаметром Φ100 мм с ходом 80 мм для надежной поддержки длинных заготовок.

Система ЧПУ и управления

• Контроллер SYNTEC с интуитивным интерфейсом.
• Поддержка управления 4-мя осями (X, Z, Y, C) и приводным инструментом.
• Возможности для сложного программирования и интеграции с CAD/CAM системами.

Главные преимущества токарного станка

1. Обработка длинномерных деталей: Возможность работы с заготовками длиной до 1000 мм.
2. Многофункциональность: Наличие оси Y позволяет выполнять фрезерные работы без переустановки детали.
3. Высокая точность: Превосходные показатели точности позиционирования и повторяемости.
4. Надёжность: Усиленная конструкция с коробчатыми направляющими задней бабки.
5. Производительность: Высокоскоростной шпиндель и приводной инструмент сокращают время цикла обработки.

Комплектация

• Система ЧПУ SYNTEC
• Гидравлический патрон 8'' (A2-6)
• 12-позиционная револьверная головка BMT55 с приводным инструментом
• Гидравлическая задняя бабка MT5 (с коробчатыми направляющими)
• Чугунная станина
• Система смазки HERG
• Система подачи СОЖ
• Комплект документации

Дополнительная комплектация (опции)

• Автоматический конвейер стружки
• Измерительный щуп для настройки инструмента
• Гидравлический люнет
• Дополнительные инструментальные блоки
