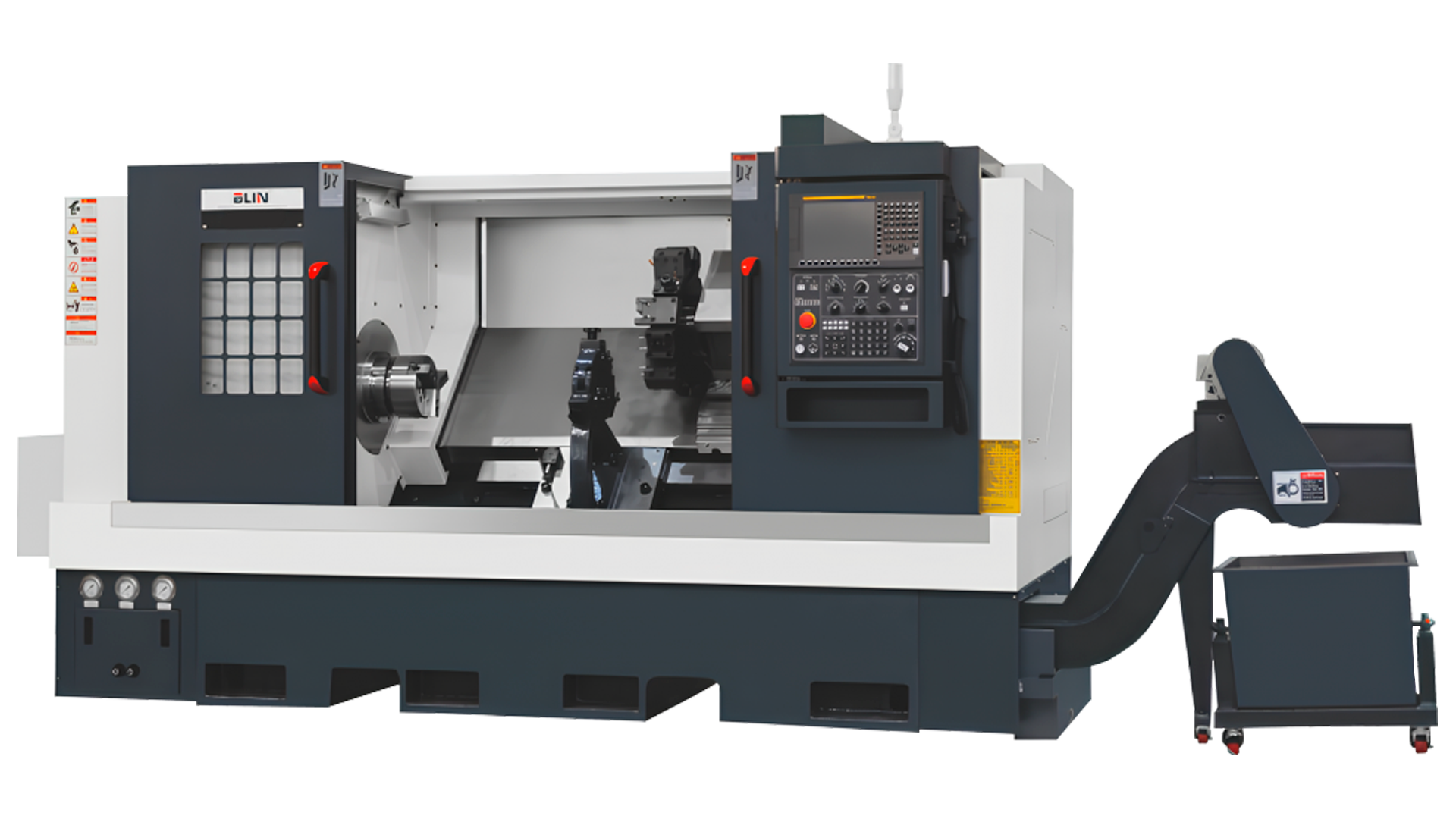

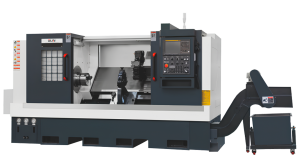

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 450 A2-6 Syntec

Токарно-фрезерный станок с ЧПУ и осью Y BLIN MACHINERY BL H55Y 450 A2-6 Syntec — это высокоточный многофункциональный центр для сложной обработки деталей. Станок оснащён интерполяционной осью Y, 8-дюймовым гидравлическим патроном (A2-6) и 12-позиционной револьверной головкой с приводным инструментом. Он предназначен для выполнения токарных и фрезерных операций за одну установку, что делает его идеальным решением для производства сложных деталей в машиностроении, автомобилестроении и аэрокосмической отрасли. Система ЧПУ SYNTEC обеспечивает гибкое управление и высокую точность.

Назначение станка

• Комплексная обработка сложных деталей с эксцентричными и фасонными поверхностями.
• Токарные и фрезерные работы за одну установку заготовки.
• Работа с заготовками диаметром до 350 мм и длиной до 450 мм.
• Обработка прутков диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Уникальная конструкция с наклонной станиной 15° и осью Y для многофункциональной обработки.
• Высокая точность позиционирования: ±0,005 мм по осям X, Y, Z.
• Высокая повторяемость: ±0,003 мм по осям X, Y, Z.
• Компактные размеры для интеграции в любое производственное пространство.
• Приводной инструмент и ось C для выполнения фрезерных и сверлильных работ.

Области применения

• Производство сложных деталей для аэрокосмической отрасли.
• Изготовление прецизионных компонентов в автомобилестроении.
• Производство инструментов, оснастки и штаммов.
• Мелкосерийное и опытное производство сложных деталей.

BL H55Y 450 A2-6 Syntec обеспечивает уникальную гибкость и точность для современных токарно-фрезерных работ, позволяя значительно сократить производственный цикл.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 15° из высококачественного чугуна HT300 для повышенной жёсткости и устойчивости.
• Монолитная конструкция с термообработкой для долговечности и минимизации вибраций.
• Дополнительная ось Y (30°) для выполнения фрезерных операций.

Шпиндель

• Высокоточный шпиндель TAIWAN-KENTURN с подшипниками прецизионного класса.
• Сервомотор мощностью 11/15 кВт обеспечивает высокий крутящий момент и скорость до 3 500 об/мин.
• Ось C с точностью деления 0.01° для позиционирования заготовки.
• Тип носа шпинделя: A2-6, диаметр отверстия: Ø62 мм.

Система перемещения по осям

• Роликовые линейные направляющие HIWIN/PMI: 35 мм (X, Y), 45 мм (Z).
• Шарико-винтовые пары HIWIN/PMI класса C3: Ø32/10 (X, Y), Ø40/12 (Z).
• Сервоприводы: 1.8 кВт (X), 2.5 кВт (Z, Y).
• Высокие скорости быстрых перемещений: 20 м/мин (X, Z), 15 м/мин (Y).

Револьверная головка

• 12-позиционная сервоприводная револьверная головка BMT55 (MYKUN/SAUTER) с приводным инструментом.
• Конус инструмента ER32, высота центра 100 мм.
• Мощность привода: 4.5 кВт, скорость до 5 000 об/мин для эффективного фрезерования и сверления.

Задняя бабка

• Гидравлическая программируемая задняя бабка с конусом MT5.
• Перемещение по линейным направляющим на расстояние 450 мм.
• Пиноль отсутствует в данной конфигурации, подача осуществляется всем корпусом.

Система ЧПУ и управления

• Контроллер SYNTEC с интуитивным интерфейсом.
• Поддержка управления 4-мя осями (X, Z, Y, C) и приводным инструментом.
• Возможности для сложного программирования и интеграции с CAD/CAM системами.

Система подачи СОЖ

• Стандартная система подачи охлаждающей жидкости для эффективного охлаждения и удаления стружки.

Централизованная система смазки

• Автоматическая система смазки HERG (Япония) для шарико-винтовых пар и направляющих.

Главные преимущества токарного станка

1. Многофункциональность: Наличие оси Y позволяет выполнять фрезерные работы без переустановки детали.
2. Высокая точность: Превосходные показатели точности позиционирования и повторяемости.
3. Компактность: Относительно небольшие габариты при широких возможностях.
4. Надёжность: Использование компонентов ведущих мировых брендов (HIWIN, KENTURN, HERG).
5. Производительность: Высокоскоростной шпиндель и приводной инструмент сокращают время цикла обработки.

Комплектация

• Система ЧПУ SYNTEC
• Гидравлический патрон 8'' (A2-6)
• 12-позиционная револьверная головка BMT55 с приводным инструментом
• Гидравлическая задняя бабка MT5 (с линейными направляющими)
• Чугунная станина
• Система смазки HERG
• Система подачи СОЖ
• Комплект документации

Дополнительная комплектация (опции)

• Автоматический конвейер стружки
• Измерительный щуп для настройки инструмента
• Гидравлический люнет
• Другие системы ЧПУ (по запросу)
