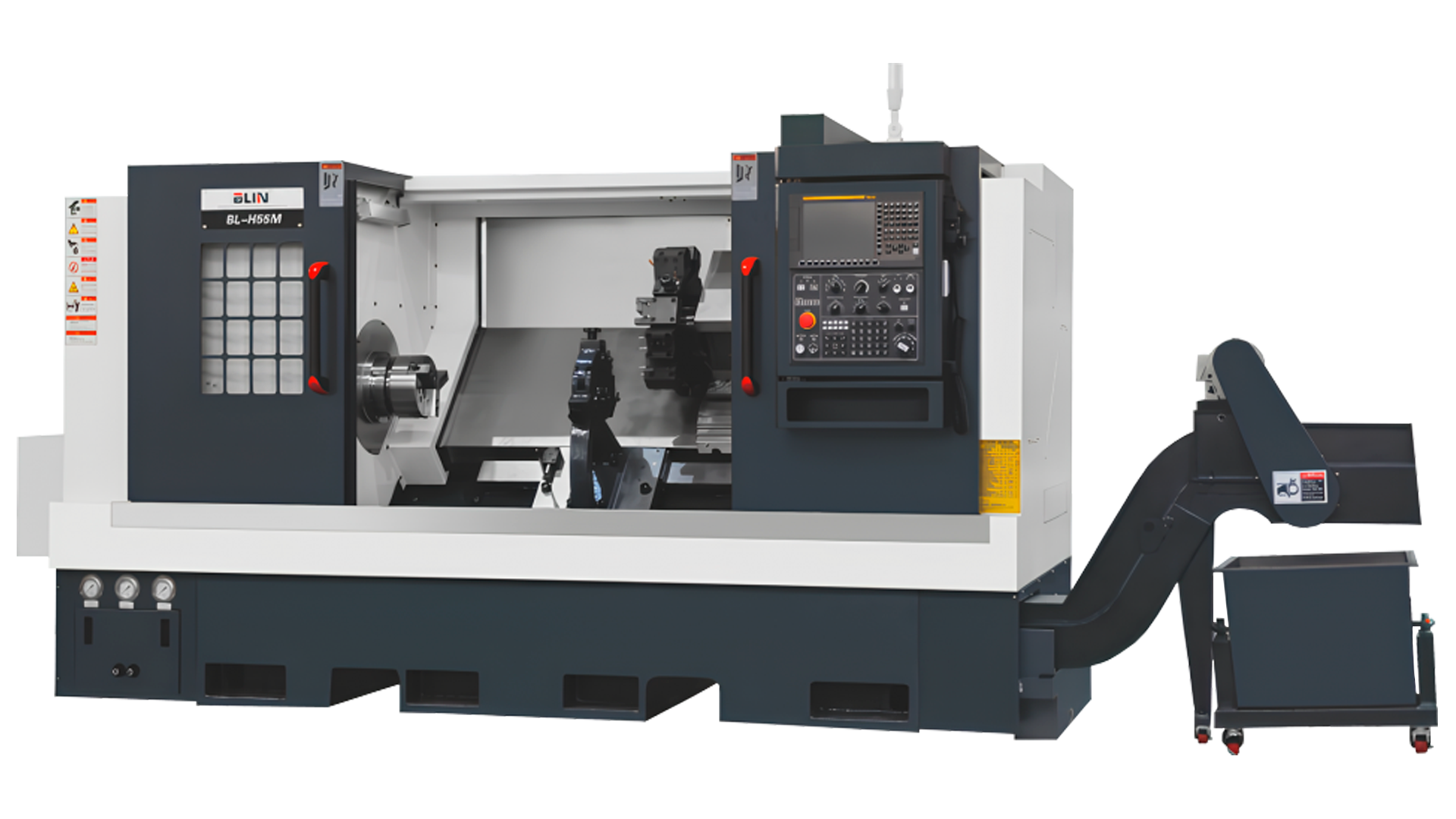

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55M 550 A2-6 Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55M 550 A2-6 Syntec — это компактный высокоточный станок для обработки деталей диаметром до 400 мм и длиной до 550 мм. Оснащён 8-дюймовым гидравлическим патроном (A2-6), 12-позиционной револьверной головкой и осью C (деление 0.01°), он идеально подходит для машиностроения, производства прецизионных компонентов и серийной обработки. Система ЧПУ SYNTEC 22TA обеспечивает удобное управление, а модульная конструкция поддерживает опции, такие как конвейер стружки или гидравлический люнет.

Назначение станка

• Точная обработка деталей диаметром до 400 мм.
• Работа с заготовками длиной до 550 мм.
• Автоматизация серийного производства.
• Обработка прутков диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для эффективного стружкоудаления и жёсткости.
• Компактная конструкция для обработки заготовок до 550 мм.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Ось C для угловой индексации.

Области применения

• Машиностроение и производство прецизионных деталей.
• Аэрокосмическая промышленность.
• Автомобилестроение.
• Серийное производство компонентов средней сложности.

BL H55M 550 A2-6 Syntec сочетает компактность и точность для обработки деталей малой и средней длины с угловой индексацией.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна HT300 для высокой прочности.
• Монолитная конструкция с термообработкой для долговечности.
• Усиленные рёбра жёсткости для минимизации вибраций.
• Особенности:
  • Эффективное стружкоудаление благодаря наклону.
  • Эргономичный доступ к рабочей зоне.
  • Высокая термическая устойчивость.

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор мощностью 11 кВт.
• Скорость вращения до 3 500 об/мин, ось C с делением 0.01°.
• Тип носа шпинделя: A2-6, диаметр отверстия: Ø62 мм.

Перемещение по осям

• Роликовые направляющие: 35 мм (X), 45 мм (Z).
• ШВП C3 класса: Ø32 мм/10 мм (X), Ø40 мм/12 мм (Z).
• Мощность моторов осей X/Z: 1.8 кВт.
• Скорость быстрых перемещений: 20 м/мин.

Револьверная головка

• 12-позиционная гидравлическо-сервоприводная MYKUN/SAUTER (высота центра 100 мм).
• Размер хвостовика инструмента: 25×25 мм, Ø40 мм.

Задняя бабка

• Гидравлическая программируемая, тип MT5.
• Перемещение: 500 мм по линейным направляющим.

Система ЧПУ и управления

• SYNTEC 22TA с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Интуитивный интерфейс для удобной настройки.

Система подачи СОЖ

• Бак СОЖ с фильтрацией и насосом высокого давления.
• Регулируемые сопла для точной подачи жидкости.

Централизованная система смазки

• Автоматическая система HERG (Япония) для ШВП и направляющих.
• Контроль уровня смазки для надёжной работы.

Главные преимущества токарного станка BLIN MACHINERY BL H55M 550 A2-6 Syntec

1. Компактность: Габариты 1 600 × 2 600 × 1 800 мм для обработки деталей до 550 мм.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Мощность: Шпиндель 11 кВт с отверстием Ø62 мм и частотой до 3 500 об/мин.
4. Надёжность: Компоненты NSK, HIWIN, KENTURN.
5. Управление: SYNTEC 22TA с поддержкой оси C.

Станок идеален для высокоточной обработки деталей малой и средней длины с угловой индексацией в серийном производстве.

Экономическая эффективность

Купить токарный станок BL H55M 550 A2-6 Syntec — это вложение в производительность. Компактность, точность и автоматизация сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон 8’’, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 4 500 кг.
    • Габариты: 1 600 × 2 600 × 1 800 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 15 кВт.
  • Гидравлика: Гидростанция для патрона, револьверной головки и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (4 500 кг), уровень, анкерные болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 8’’, револьверной головки и задней бабки.
  • Револьверная головка: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Измерительный зонд (опция).
    • Гидравлический люнет (опция).

Комплектация

• Система ЧПУ SYNTEC 22TA
• Гидравлический патрон 8’’ (A2-6)
• 12-позиционная гидравлическо-сервоприводная револьверная головка
• Гидравлическая задняя бабка MT5
• Чугунная станина HT300
• Система смазки HERG
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
• Гидравлический люнет
