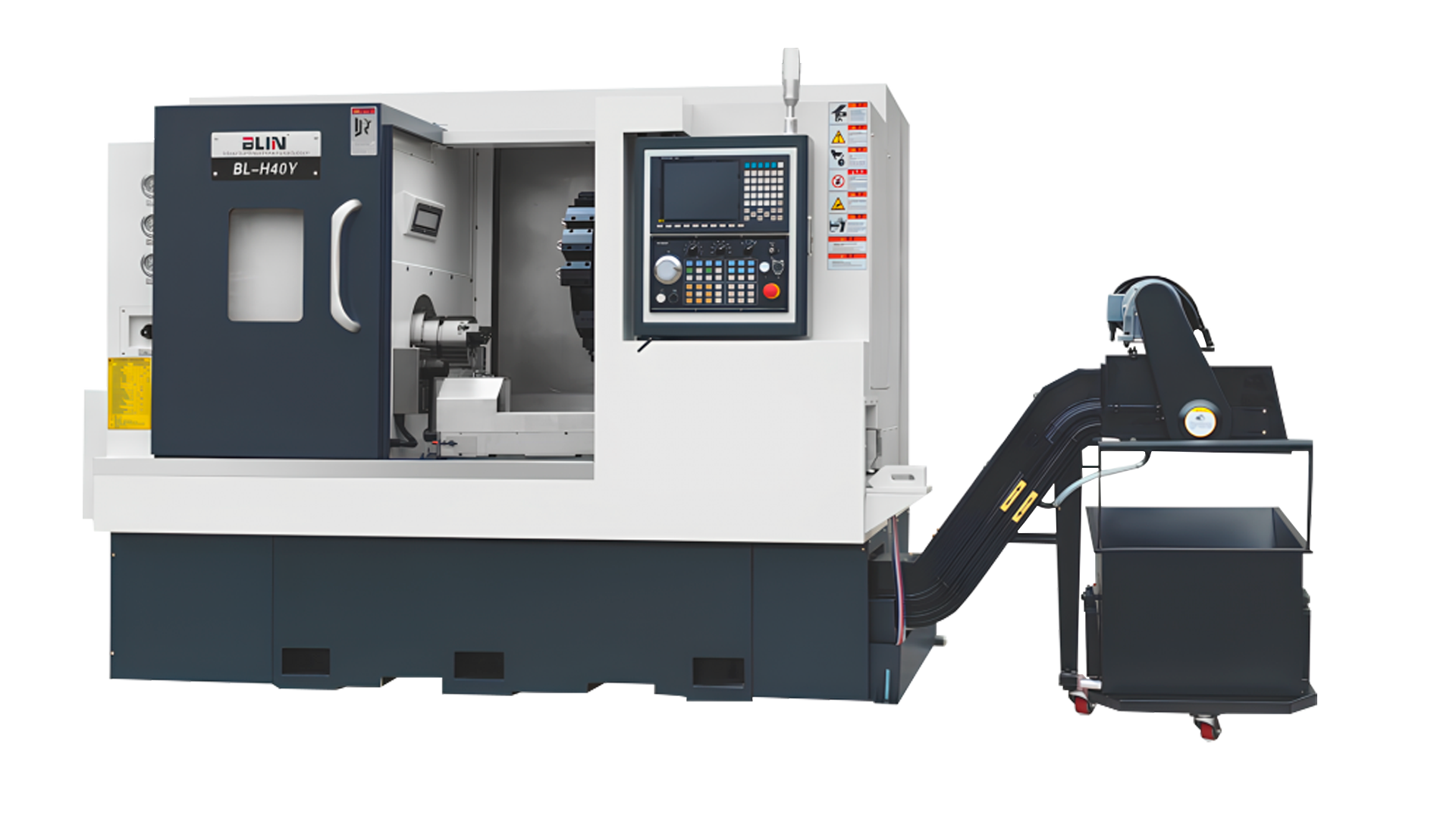

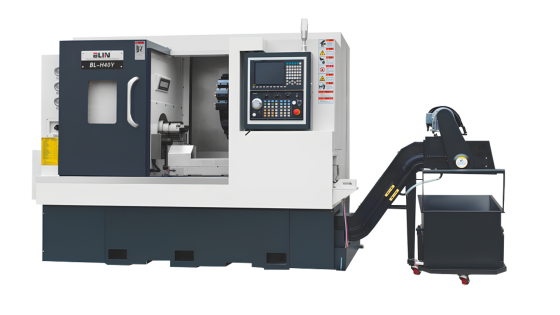

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H40Y Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H40Y Syntec — это высокопроизводительный токарно-фрезерный центр.  Оснащён 6’’/8’’ гидравлическим патроном, 16-позиционной револьверной головкой с приводными инструментами и интерполяцией по оси Y. Предназначен для обработки деталей диаметром до 300 мм, идеально подходит для машиностроения, производства прецизионных компонентов и серийного производства. Модульная конструкция позволяет интегрировать опции, такие как сервоприводная задняя бабка или уловитель деталей.

Назначение станка

• Точная токарная и фрезерная обработка деталей до 300 мм.
• Комбинированная обработка с осью Y за одну установку.
• Автоматизация серийного производства сложных деталей.
• Обработка прутков и мелких деталей с высокой эффективностью.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 15° для высокой жёсткости и удобства.
• Модульная конструкция для гибкой настройки.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Улучшенная производительность благодаря 16-позиционной головке.

Области применения

• Машиностроение.
• Производство прецизионных деталей.
• Автомобильная и авиационная промышленность.
• Серийное производство.

Токарно-фрезерный центр BL H40Y Syntec обеспечивает высокую точность и эффективность для серийного производства сложных деталей.

Технические характеристики токарно-фрезерного станка

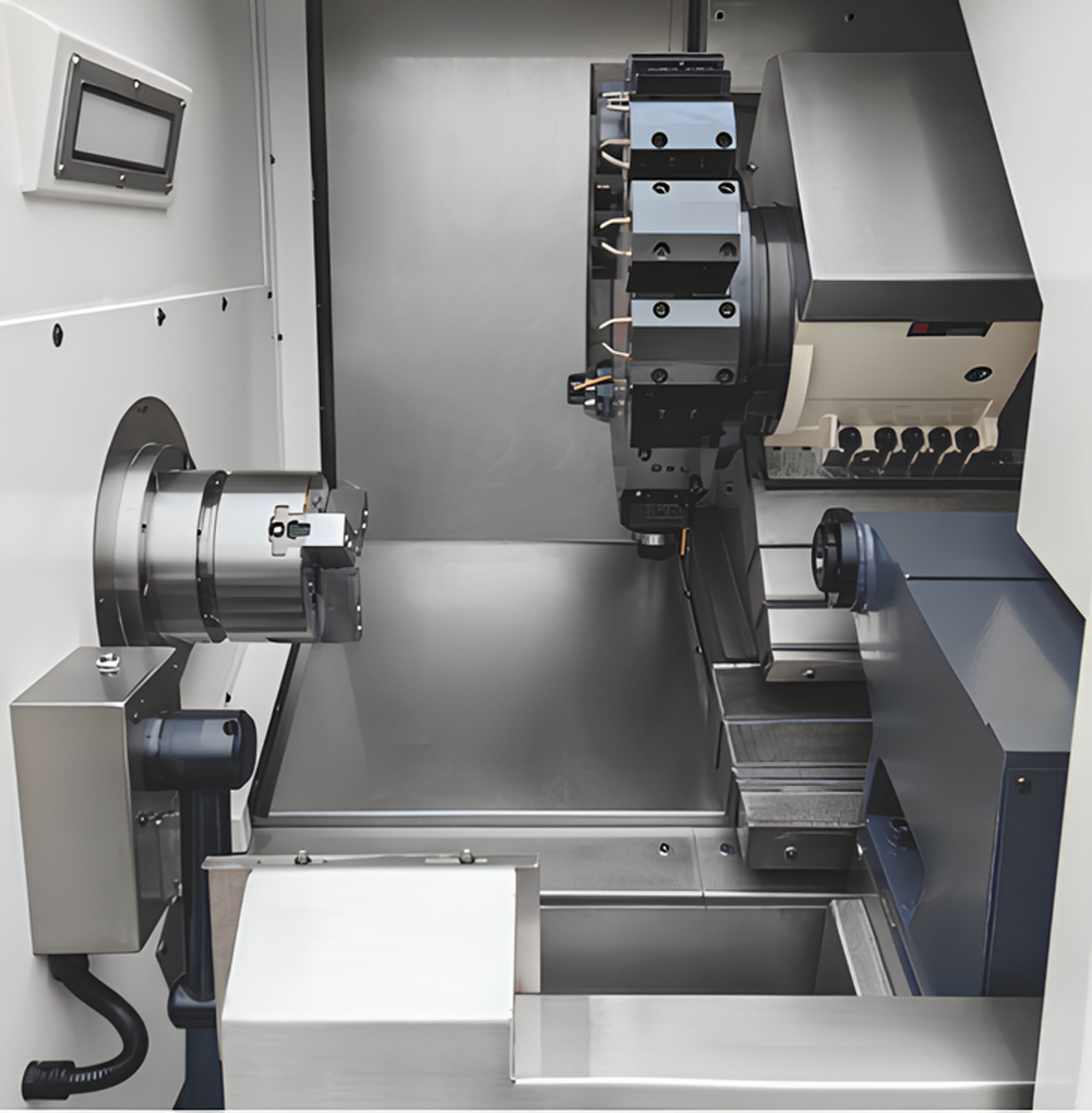

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 15° из чугуна Meehanite с высокой демпфирующей способностью.
• Монолитная конструкция после термообработки для минимальных деформаций.
• Многослойные рёбра жёсткости для прочности и стабильности.
• Особенности конструкции:
  • Эффективный отвод стружки вниз.
  • Улучшенная эргономика для удобной работы оператора.
  • Повышенная жёсткость за счёт коробчатой формы.

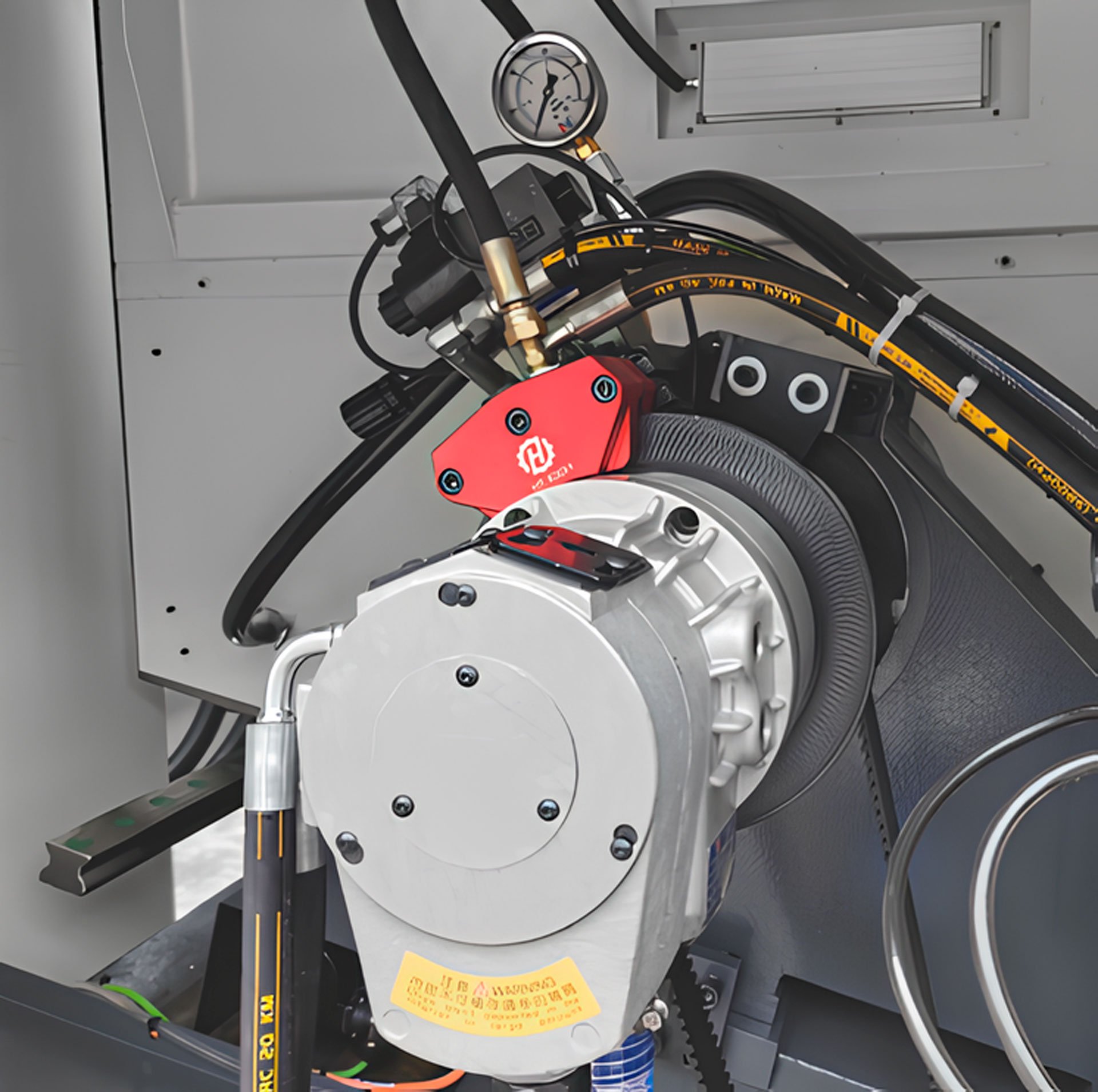

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK.
• Сервомотор 7,5 кВт (6’’) / 11 кВт (8’’) с высоким крутящим моментом.
• Скорость вращения: до 4 500 об/мин (6’’) / 3 500 об/мин (8’’).
• Точность индексации оси C: 0,01°.

Перемещение по осям

• Роликовые направляющие HIWIN/PMI (35/35/45 мм).
• ШВП C3 класса HIWIN/PMI (Ø 32 мм/10 мм).

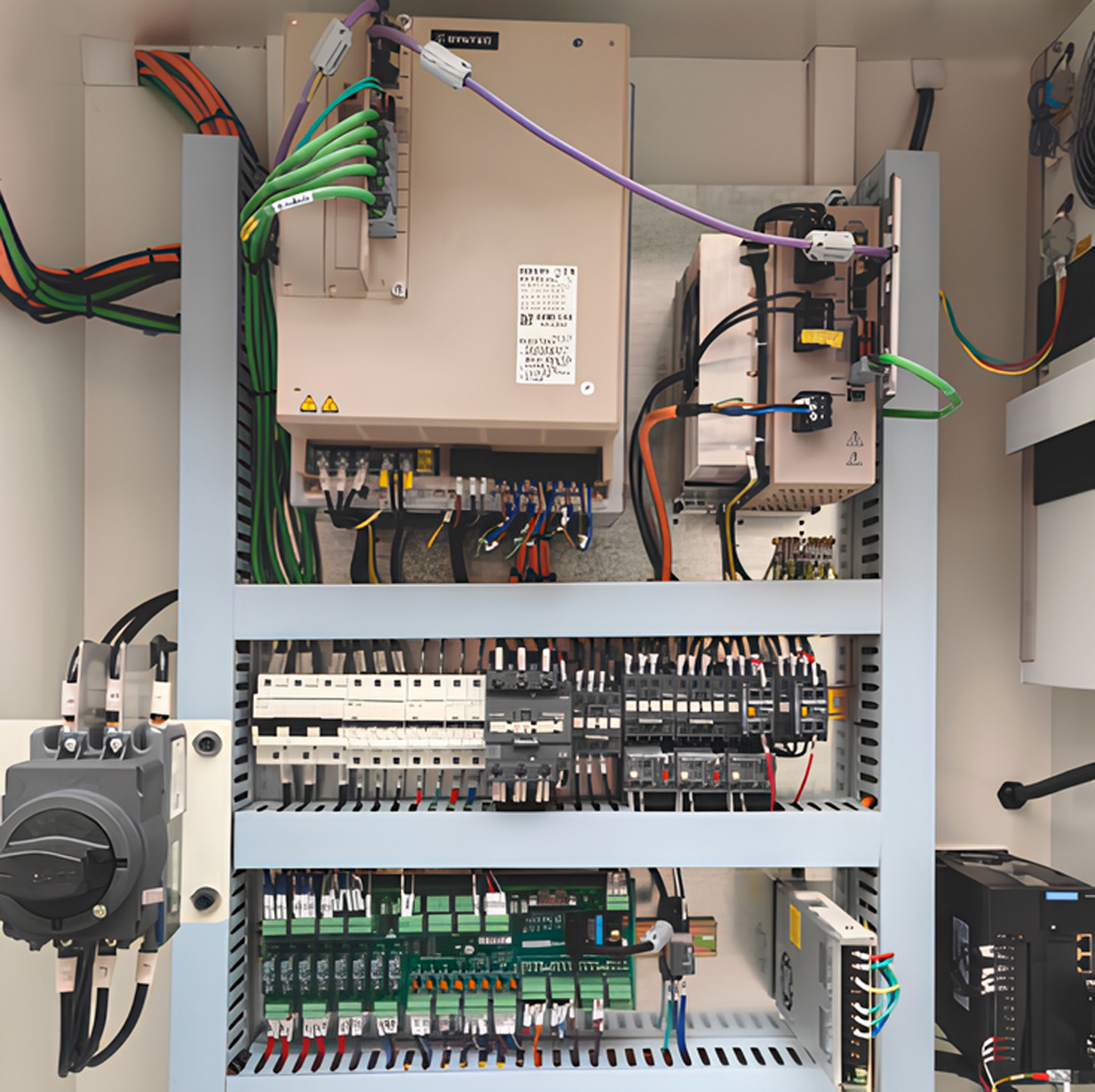

• Сервоприводы SYNTEC: 2,4/2,4/3,1 кВт (X/Y/Z).
• Скорость быстрых перемещений: 30/15/20 м/мин (X/Y/Z).

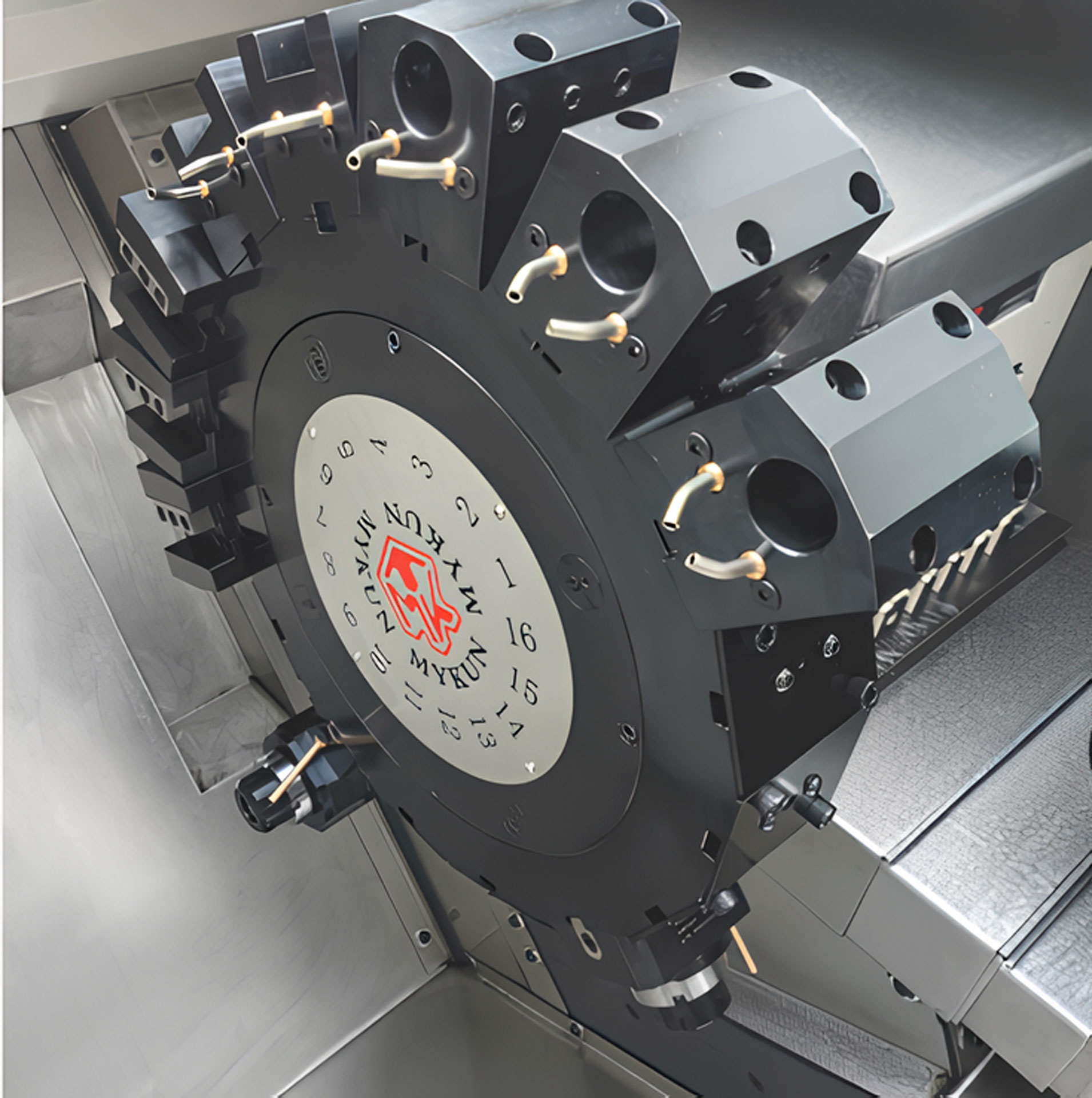

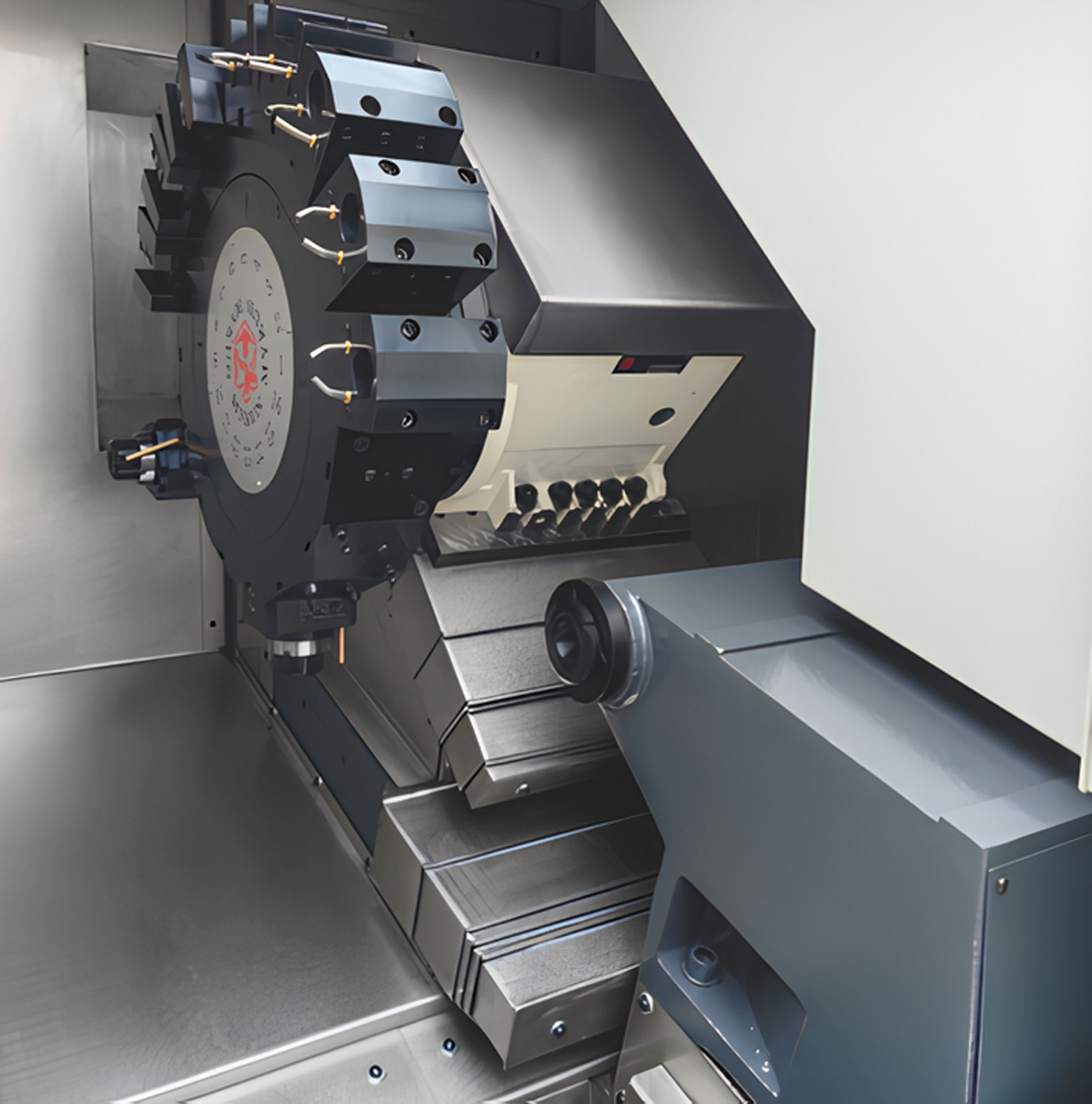

Револьверная головка

• 16-позиционная MYKUN BMT45 с приводными инструментами (ER25).
• Скорость приводных инструментов: до 4 000 об/мин.
• Мощность приводных инструментов: 3,1 кВт (SYNTEC).
• Размер хвостовика: 20×20 мм, Ø 32 мм.

Задняя бабка

• Гидравлическая или сервоприводная (опция), тип MT4.
• Перемещение: 300 мм по линейным направляющим.

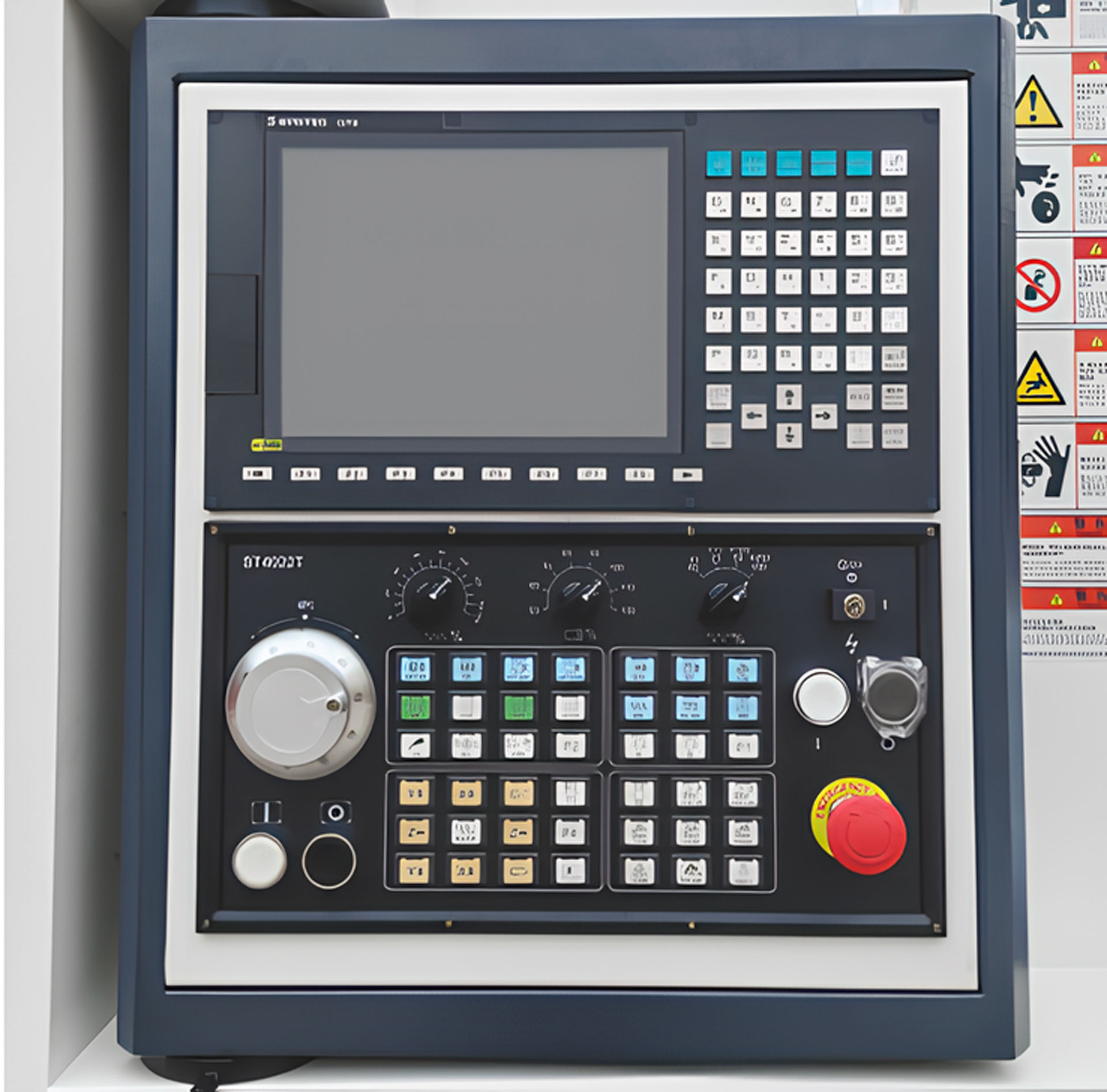

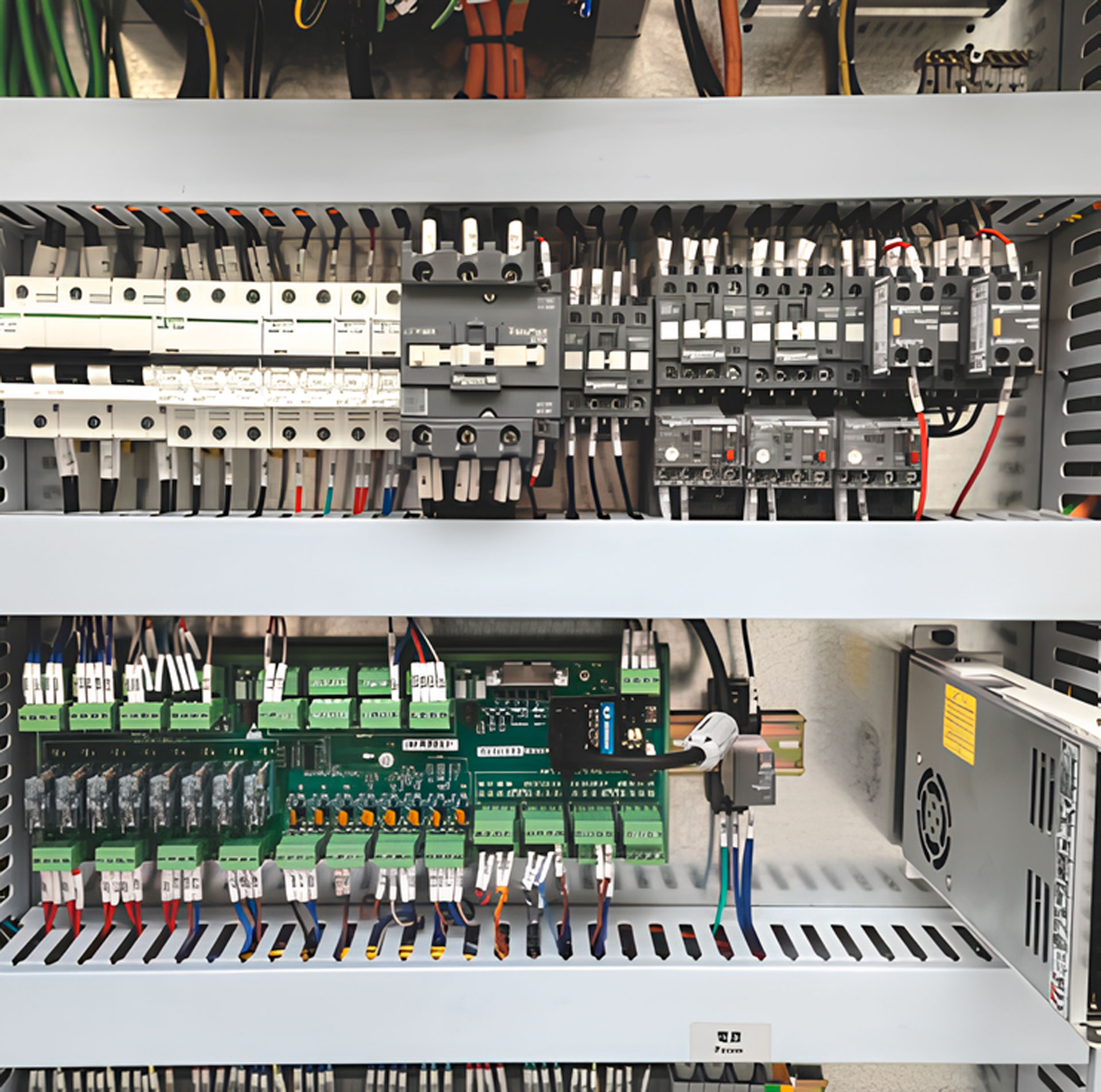

Система ЧПУ и управления

• SYNTEC 22TB с интуитивным интерфейсом.
• Поддержка G-кодов и CAD/CAM-интеграция.
• Интерфейсы RS232, USB.

Система подачи СОЖ

• Отдельный бак СОЖ с системой фильтрации.
• Регулируемые сопла для подачи охлаждающей жидкости.

Централизованная система смазки

• Система HERG (Япония) для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарно-фрезерного станка BLIN MACHINERY BL H40Y Syntec

1. Жёсткость: Наклонная станина 15° с коробчатой конструкцией.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Гибкость: 16-позиционная головка и ось Y.
4. Производительность: Минимальное время смены инструмента.
5. Надёжность: Компоненты NSK, HIWIN, MYKUN.
6. Управление: SYNTEC 22TB для высокой автоматизации.

Подходит для высокоточного серийного производства сложных деталей.

Экономическая эффективность

Купить токарный станок BL H40Y Syntec — значит обеспечить высокую производительность с минимальными затратами. Надёжные компоненты и автоматизация ускоряют окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, револьверная головка, опции.
  • Документация: Руководство, электрические схемы.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 3 600 кг.
    • Габариты: 2 400 × 1 800 × 1 900 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндель 7,5/11 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (3 600 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги.
  • Револьверная головка: Установить MYKUN BMT45 с инструментами (20×20 мм, Ø 32 мм).
  • Дополнительные системы:
    • Гидравлическая/сервоприводная задняя бабка (опция).
    • Конвейер стружки (опция).
    • Уловитель деталей (опция).
    • Измерительный зонд (опция).

Комплектация

• SYNTEC 22TB
• Гидравлический патрон (6’’/8’’)
• 16-позиционная револьверная головка MYKUN BMT45
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• FANUC CNC контроллер
• Гидравлическая/сервоприводная задняя бабка
• Автоматический конвейер стружки
• Измерительный зонд
• Уловитель деталей
