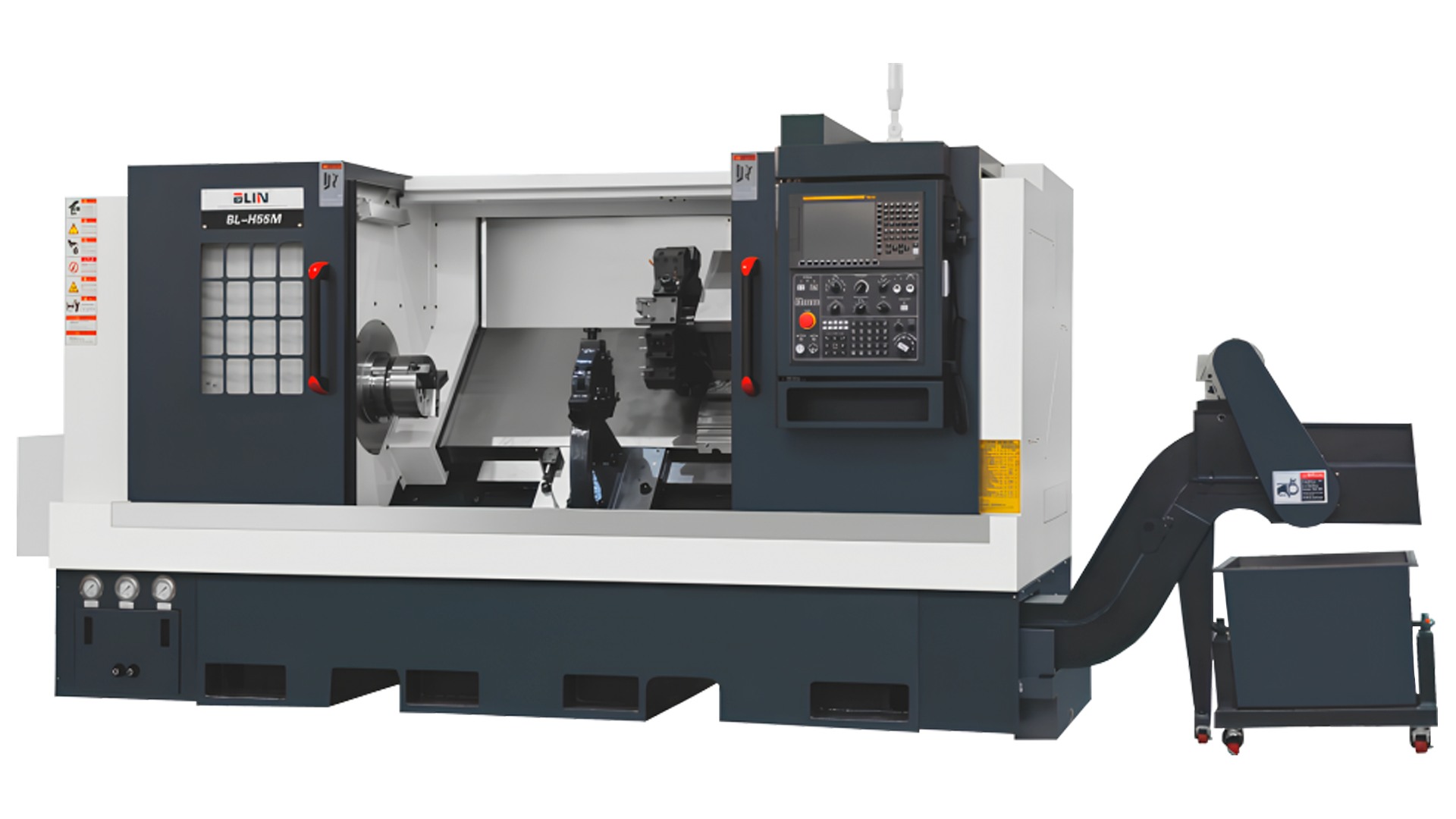

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55M 1500 A2-8 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL-H55M 1500 A2-8 Fanuc — это высокопроизводительный станок с наклонной станиной (45°), предназначенный для точной токарной и фрезерной обработки деталей диаметром до 350 мм и длиной до 1 500 мм. Оснащённый 12-позиционной револьверной головкой с приводным инструментом и системой ЧПУ FANUC 0i TF, он обеспечивает высокую точность, эффективность и надёжность для серийного производства сложных деталей. По сравнению с BL-H55M 500 A2-8 Fanuc (максимальная длина обработки 500 мм) и BL-H55M 1000 A2-8 Fanuc (максимальная длина обработки 1 000 мм), данная модель имеет увеличенную длину обработки до 1 500 мм, шпиндель с отверстием 86 мм (против 62 мм у некоторых аналогов) для обработки прутков диаметром до 74 мм и повышенную надёжность для интенсивного серийного производства.

Назначение и области применения

• Точная токарная и фрезерная обработка деталей диаметром до 350 мм и длиной до 1 500 мм, превосходящая возможности моделей с меньшей длиной обработки.
• Серийное производство сложных деталей с использованием приводного инструмента для фрезерования, сверления и нарезки резьбы.
• Изготовление валов, фланцев и компонентов для машиностроения, автомобильной и аэрокосмической промышленности.
• Производство деталей для гидравлических, пневматических систем и энергетического сектора с высокой точностью и качеством поверхности.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° из чугуна HT300 обеспечивает высокую жёсткость и виброустойчивость.
• Роликовые линейные направляющие (HIWIN/PMI) гарантируют точность и долговечность.
• Мощный шпиндель 15/18.5 кВт с большим отверстием (86 мм) для обработки прутков до 74 мм.
• Приводной инструмент (BMT55, 5 000 об/мин) для комплексной обработки (фрезерование, сверление).
• Высокая скорость перемещений (20 м/мин по осям X/Z) для повышения производительности.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна HT300 с обработкой для вибропоглощения.
• Роликовые линейные направляющие (35 мм по оси X, 45 мм по оси Z) от HIWIN/PMI.
• Особенности:
  • Высокая жёсткость и устойчивость к вибрациям.
  • Минимальная деформация благодаря термообработке чугуна.
  • Подходит для интенсивной обработки сложных деталей.

Основной шпиндель

• Шпиндель A2-8 с отверстием 86 мм, скоростью 20–2 500 об/мин.
• Гидравлический патрон 10’’, мощность 15/18.5 кВт (FANUC).
• Высокоточный шпиндельный узел от KENTURN (Тайвань).

Перемещение по осям

• Линейные направляющие роликового типа (35 мм по оси X, 45 мм по оси Z).
• Перемещение по оси X: 230 мм, по оси Z: 1 500 мм.
• Скорость быстрых перемещений: 20 м/мин (X/Z).

Инструментальная система

• 12-позиционная револьверная головка BMT55 с приводным инструментом (ER32).
• Размер хвостовика: 25×25 мм, Ø40 мм.
• Мощность приводного инструмента: 4.5 кВт, скорость до 5 000 об/мин.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z, CS и G-кодов.
• Интерфейсы для интеграции с CAD/CAM системами.
• Интуитивное управление для токарных и фрезерных операций.

Задняя бабка

• Программируемая гидравлическая задняя бабка с ходом корпуса 1 400 мм.
• Конус MT5#, линейные направляющие (роликовые).
• Надёжная фиксация длинных заготовок.

Главные преимущества токарного станка

1. Универсальность: Токарная и фрезерная обработка с приводным инструментом.
2. Жёсткость: Наклонная станина 45° и роликовые направляющие.
3. Надёжность: Компоненты от FANUC, NSK, HIWIN/PMI.
4. Гибкость: Максимальная длина обработки 1 500 мм.
5. Производительность: Мощный шпиндель и высокая скорость перемещений.

BL-H55M 1500 A2-8 Fanuc — это надёжное решение для серийного производства сложных деталей с высокой точностью и эффективностью, превосходящее модели с меньшей длиной обработки.

Экономическая эффективность

Купить токарный станок BL-H55M 1500 A2-8 Fanuc — это вложение в производительность и качество. Жёсткая конструкция, приводной инструмент и высокая точность минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 10’’, 12-позиционная револьверная головка BMT55, программируемая задняя бабка.
  • Документация: Руководство, схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0.02 мм/м), нагрузка ≥7 600 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥20 кВт.
  • Инструменты: Грузоподъёмное оборудование (≥7 600 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0.02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Система ЧПУ SYNTEC/SIEMENS, автоматический конвейер стружки, измерительный зонд, гидравлический люнет (опции).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 10’’
• 12-позиционная револьверная головка BMT55 с приводным инструментом
• Программируемая гидравлическая задняя бабка (конус MT5#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SYNTEC/SIEMENS
• Автоматический конвейер стружки
• Измерительный зонд
• Гидравлический люнет
