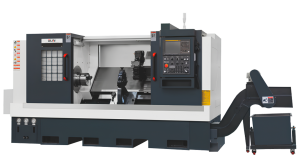

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 1000 A2-8 Syntec

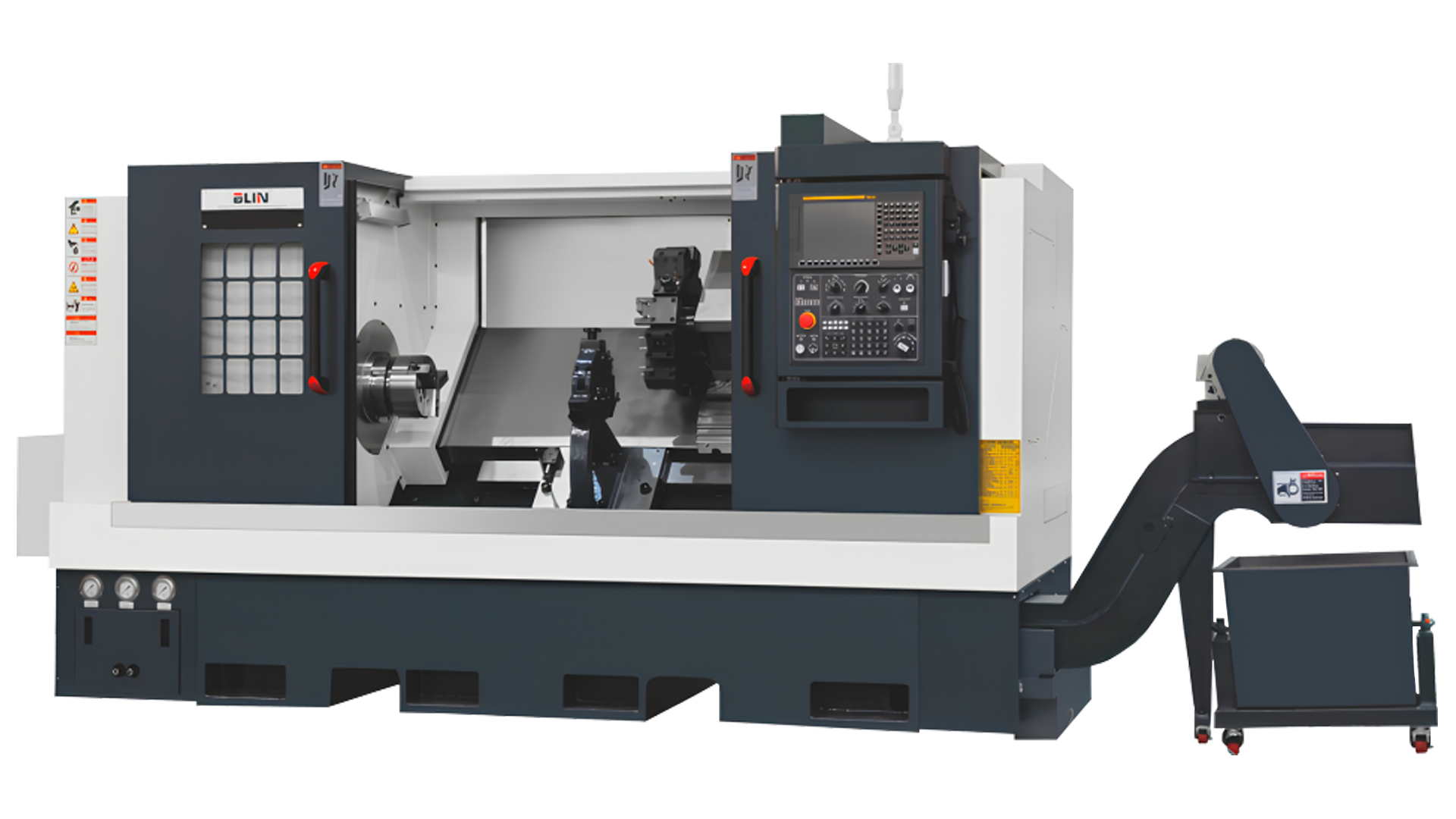

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 1000 A2-8 Syntec — это мощный токарно-фрезерный обрабатывающий центр с интерполяционной осью Y, разработанный для высокоточной обработки крупногабаритных деталей длиной до 1000 мм. Станок оснащён 10-дюймовым гидравлическим патроном (A2-8), 12-позиционной револьверной головкой с приводным инструментом и прецизионной осью C. Благодаря увеличенному отверстию в шпинделе и усиленной конструкции, он идеально подходит для обработки массивных заготовок в тяжёлом машиностроении, энергетической и нефтегазовой отраслях.

Назначение станка

• Комплексная обработка крупногабаритных деталей с фасонными поверхностями.
• Токарные и фрезерные операции на длинномерных заготовках до 1000 мм.
• Работа с массивными заготовками диаметром до 350 мм.
• Обработка прутков диаметром до 74 мм.

Ключевые функциональные возможности

Преимущества использования

• Увеличенное отверстие в шпинделе Ø86 мм для работы с крупными заготовками.
• Мощный шпиндель 15/18.5 кВт с повышенным крутящим моментом.
• Усиленная конструкция с коробчатыми направляющими задней бабки.
• Высокая точность позиционирования: ±0,005 мм по осям X, Y, ±0,008 мм по оси Z.
• Возможность обработки прутков диаметром до 74 мм.

Области применения

• Производство валов и роторов для энергетического оборудования.
• Обработка крупногабаритных фланцев и корпусных деталей.
• Изготовление компонентов для нефтегазового оборудования.
• Производство штамповой оснастки и специального инструмента.

BL H55Y 1000 A2-8 Syntec сочетает мощь и производительность с многофункциональностью токарно-фрезерного центра, обеспечивая комплексное решение для обработки ответственных деталей в тяжёлой промышленности.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 15° из высококачественного чугуна HT300 с усиленными ребрами жесткости.
• Монолитная конструкция с термообработкой для обеспечения стабильности при обработке тяжелых заготовок.
• Дополнительная ось Y (30°) для выполнения фрезерных операций.

Шпиндель

• Усиленный шпиндель TAIWAN-KENTURN с подшипниками прецизионного класса.
• Сервомотор мощностью 15/18.5 кВт обеспечивает высокий крутящий момент при скорости до 2500 об/мин.
• Ось C с точностью деления 0.01° для точного позиционирования заготовки.
• Тип носа шпинделя: A2-8, диаметр отверстия: Ø86 мм.

Система перемещения по осям

• Роликовые линейные направляющие HIWIN/PMI: 35 мм (X, Y), 45 мм (Z).
• Шарико-винтовые пары HIWIN/PMI класса C3: Ø32/10 (X, Y), Ø40/12 (Z).
• Сервоприводы: 1.8 кВт (X), 2.5 кВт (Z, Y).
• Высокие скорости быстрых перемещений: 20 м/мин (X, Z), 15 м/мин (Y).

Револьверная головка

• 12-позиционная сервоприводная револьверная головка BMT55 с приводным инструментом.
• Конус инструмента ER32, высота центра 100 мм.
• Мощность привода: 4.5 кВт, скорость до 5000 об/мин для эффективного фрезерования.

Задняя бабка

• Гидравлическая программируемая задняя бабка с конусом MT5.
• Перемещение по коробчатым направляющим на расстояние 900 мм.
• Пиноль диаметром Φ100 мм с ходом 80 мм для надежной поддержки тяжелых заготовок.

Система ЧПУ и управления

• Контроллер SYNTEC с интуитивным интерфейсом.
• Поддержка управления 4-мя осями (X, Z, Y, C) и приводным инструментом.
• Возможности для сложного программирования и интеграции с CAD/CAM системами.

Главные преимущества токарного станка

1. Мощность и производительность: Усиленный шпиндель 15/18.5 кВт для обработки твердых материалов.
2. Большое отверстие в шпинделе: Ø86 мм для работы с крупногабаритными заготовками.
3. Многофункциональность: Наличие оси Y позволяет выполнять фрезерные работы.
4. Надёжность: Усиленная конструкция с коробчатыми направляющими задней бабки.
5. Точность: Высокие показатели точности позиционирования и повторяемости.

Комплектация

• Система ЧПУ SYNTEC
• Гидравлический патрон 10'' (A2-8)
• 12-позиционная револьверная головка BMT55 с приводным инструментом
• Гидравлическая задняя бабка MT5 (с коробчатыми направляющими)
• Чугунная станина
• Система смазки HERG
• Система подачи СОЖ
• Комплект документации

Дополнительная комплектация (опции)

• Автоматический конвейер стружки
• Измерительный щуп для настройки инструмента
• Гидравлический люнет
• Система автоматической смены инструмента
