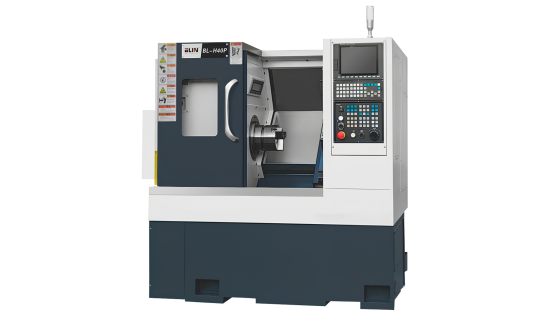

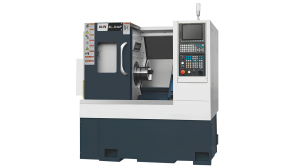

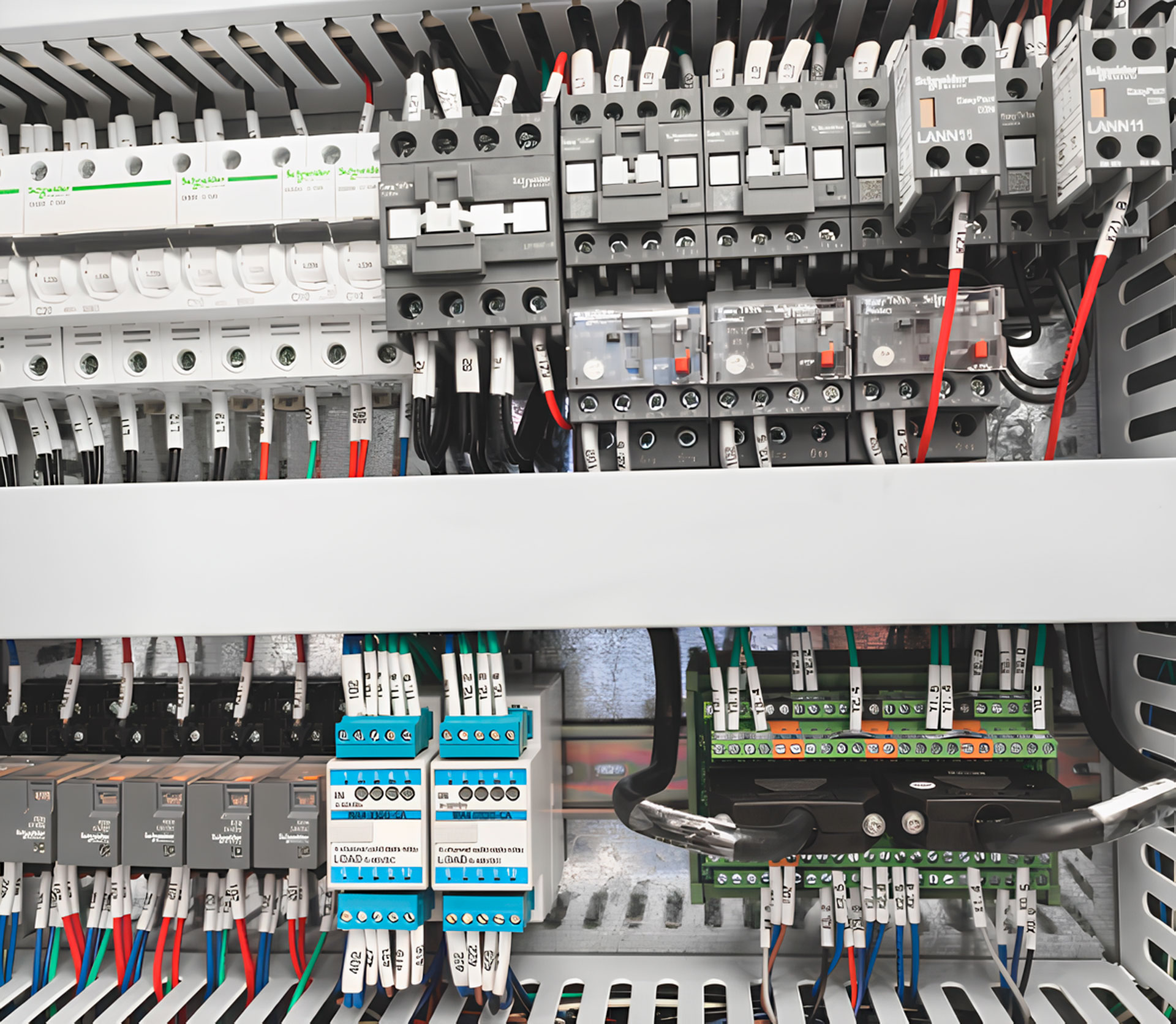

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H40P Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H40P Syntec — это высокоточный токарный станок с наклонной станиной, оснащённый 6’’ цанговым патроном и линейной инструментальной платформой. Предназначен для обработки деталей диаметром до 360 мм, идеально подходит для машиностроения и мелкосерийного производства прецизионных компонентов. Модульная конструкция позволяет адаптировать станок под задачи, такие как интеграция барфидера или приводных инструментов.

Назначение станка

• Точная обработка деталей диаметром до 360 мм.
• Высокоскоростная токарная обработка.
• Автоматизация мелкосерийного производства.
• Обработка сложных деталей за одну установку.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для высокой жёсткости.
• Модульная конструкция для гибкой настройки.
• Точность: позиционирование ±0,005 мм, повторяемость ±0,003 мм.
• Компактные размеры для экономии пространства.

Области применения

• Машиностроение.
• Производство прецизионных деталей.
• Авиационная промышленность.
• Мелкосерийное производство.

Токарный станок BL H40P Syntec обеспечивает высокую производительность и точность для серийного производства компактных деталей.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite с высокой жёсткостью.
• Монолитная конструкция после термообработки.
• Многослойные рёбра жёсткости для устойчивости.
• Высокая термическая стабильность.

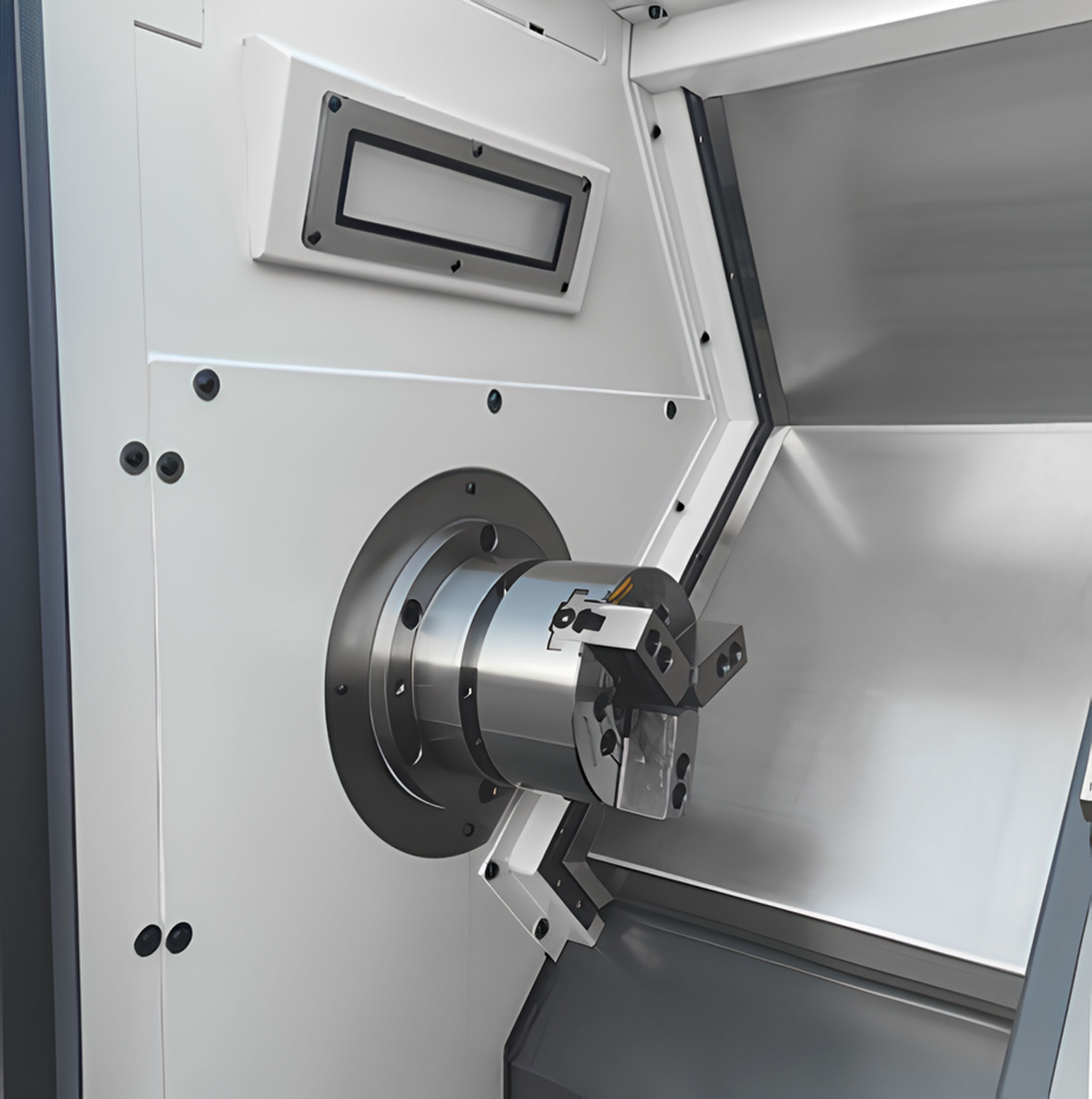

Шпиндель

• Высокоточный шпиндель с подшипниками NSK.

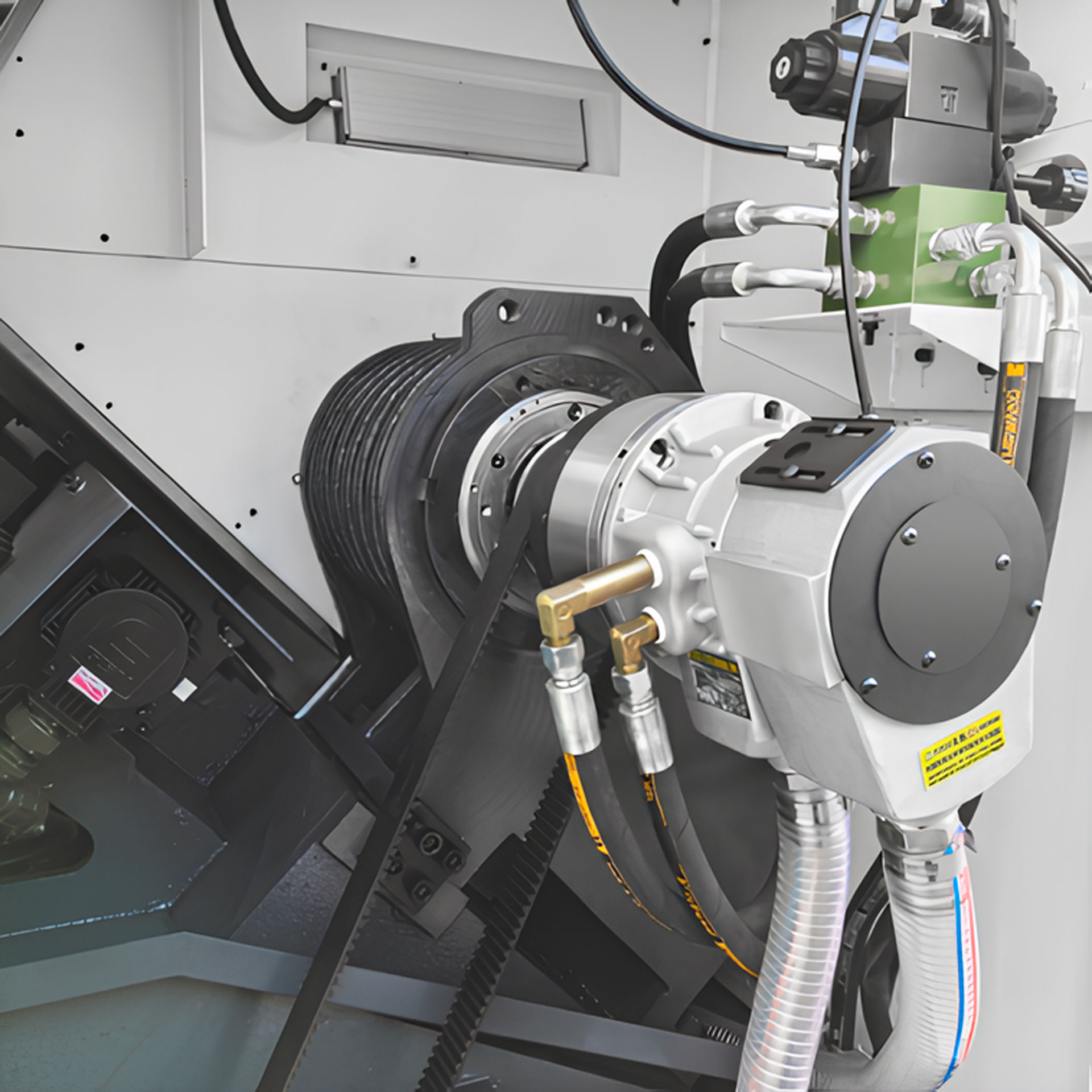

• Сервомотор 5,5 кВт с высоким крутящим моментом.
• Скорость до 4 500 об/мин.
• Тип носа шпинделя: A2-5.

Перемещение по осям

• Линейные направляющие HIWIN/PMI (ширина 30 мм).
• ШВП C3 класса: Ø 25 мм/10 мм (X), Ø 32 мм/10 мм (Z).
• Быстрые перемещения: 24 м/мин (X, Z).

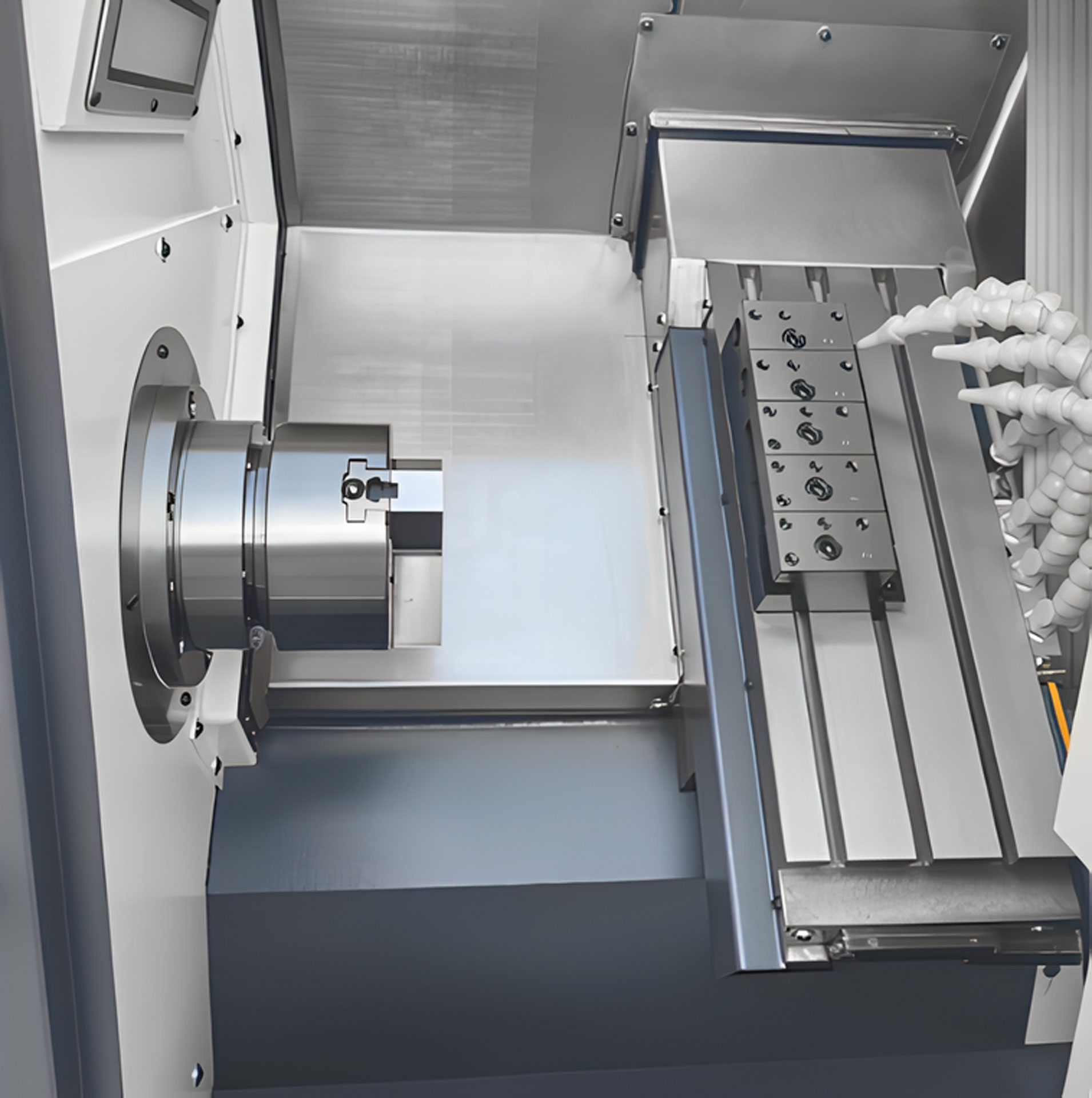

Инструментальная платформа

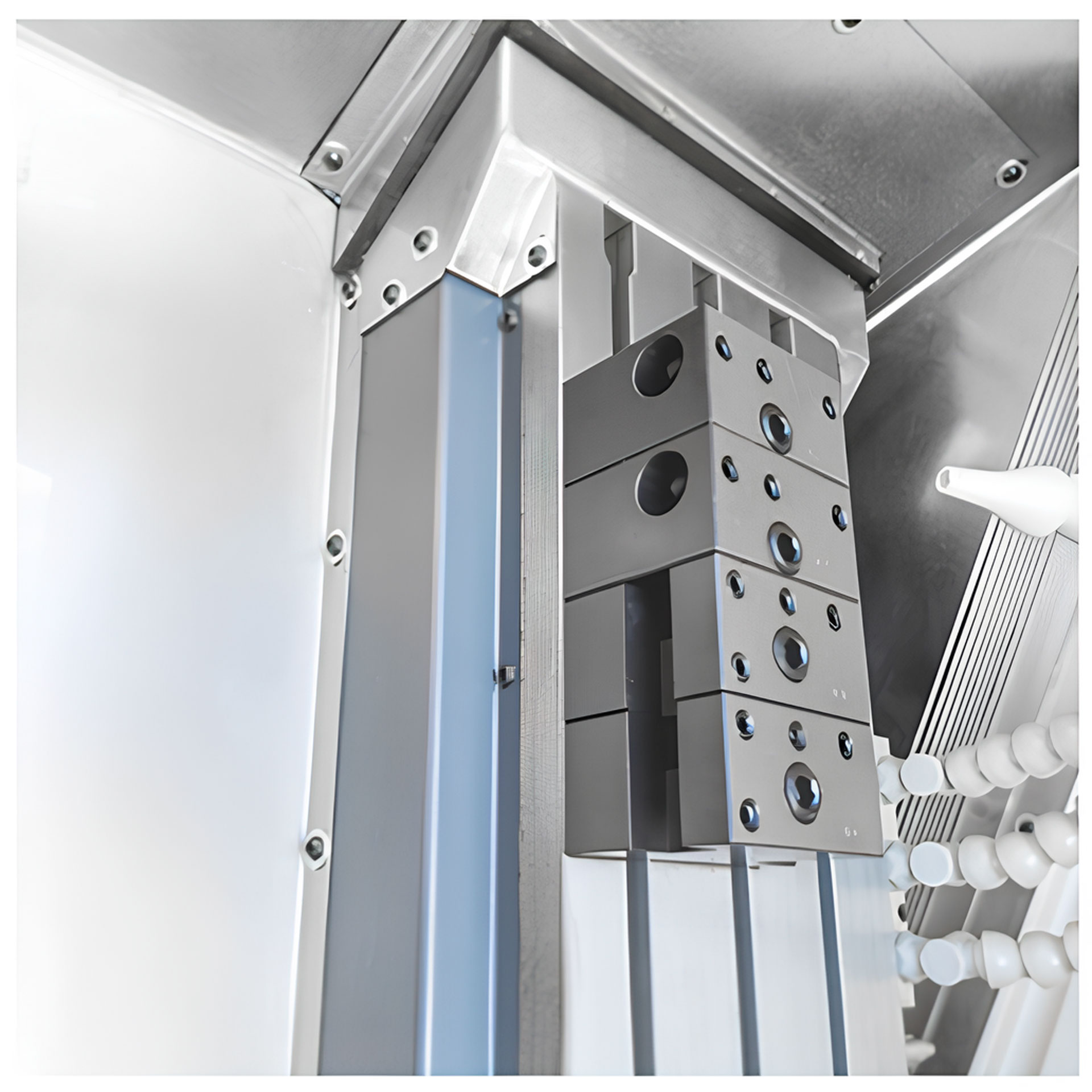

• Gang tool — линейная стационарная платформа для крепления инструментов.
• Инструменты расположены вдоль оси X для компактности.
• Мгновенная смена инструмента путём перемещения суппорта по оси Z.
• Поддержка одновременной работы нескольких инструментов.
• Оптимизирована для высокоскоростной обработки прутков и мелких деталей.
• Жёсткая конструкция снижает вибрации для высокой точности.

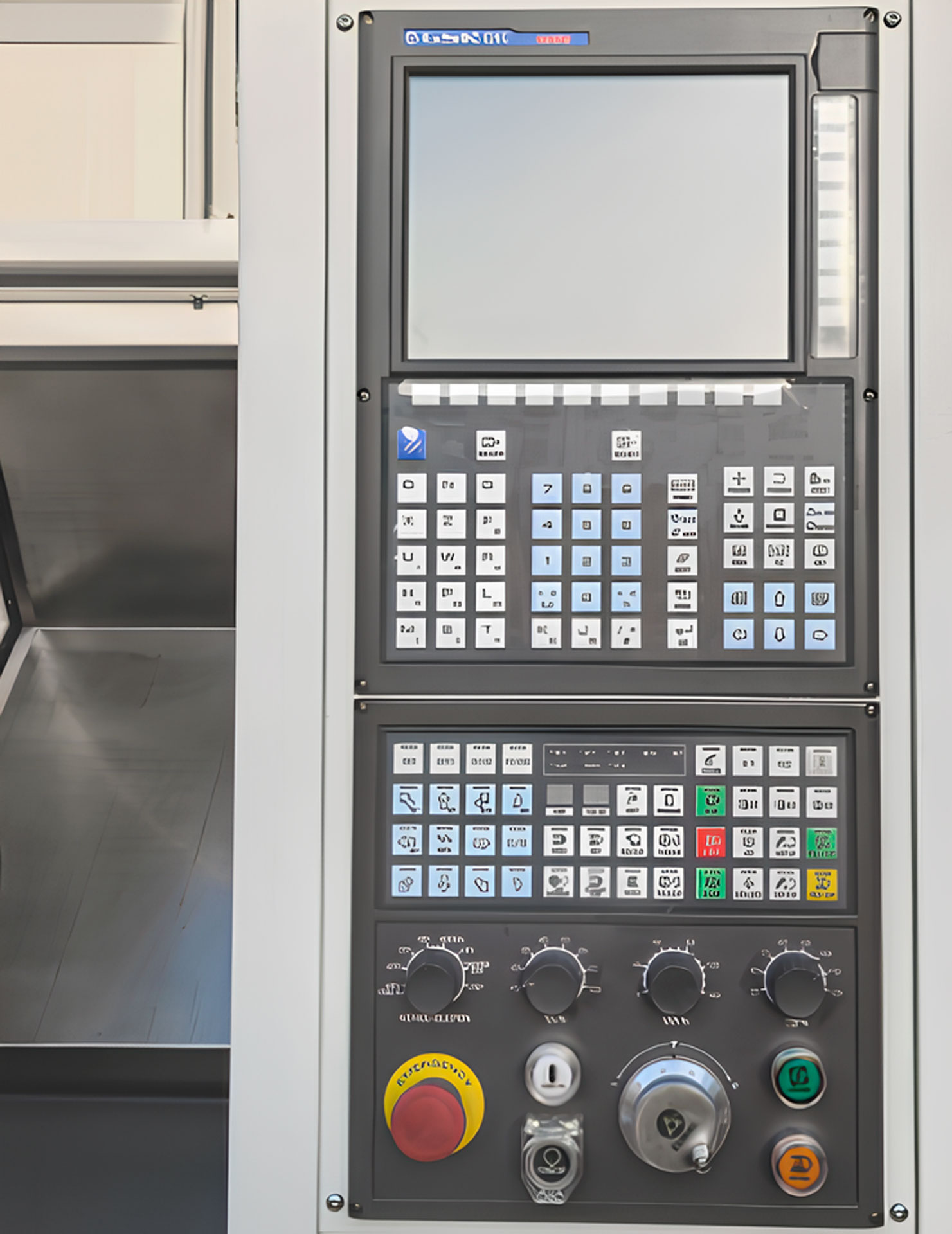

Система ЧПУ и управления

• SYNTEC 22TA с интуитивным интерфейсом.
• Поддержка G-кодов и CAD/CAM-интеграция.
• Интерфейсы RS232, USB.

Система подачи СОЖ

• Регулируемые сопла для подачи охлаждающей жидкости.
• Бак СОЖ с фильтрацией.

Централизованная система смазки

• Система HERG (Япония) для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарного станка BLIN MACHINERY BL H40P Syntec

1. Компактность: Размеры 1 700 × 1 500 × 1 700 мм.
2. Точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
3. Жёсткость: Наклонная станина 45°.
4. Гибкость: Модульная конструкция.
5. Надёжность: Компоненты NSK, HIWIN, FAG.
6. Скорость: Быстрая смена инструмента и перемещения.

Подходит для высокоточной обработки в ограниченном пространстве.

Экономическая эффективность

Купить токарный станок BL H40P Syntec — значит обеспечить высокую производительность с минимальными затратами. Надёжность и автоматизация ускоряют окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, gang tool, опции.
  • Документация: Руководство, схемы.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 2 100 кг.
    • Габариты: 1 700 × 1 500 × 1 700 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 5,5 кВт.
  • Гидравлика: Гидростанция для патрона.
  • Инструменты: Грузоподъёмное оборудование (2 100 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона.
  • Инструменты: Установить инструменты (20×20 мм, Ø 25 мм).
  • Дополнительные системы:
    • Барфидер (до 45 мм).
    • Система охлаждения: насос (0,4 кВт), бак.
    • Конвейер стружки (опция).

Комплектация

• SYNTEC 22TA (Тайвань)
• Гидравлический цанговый патрон (6’’)
• Инструментальная платформа gang tool
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Приводные инструменты
• Конвейер стружки
• Барфидер
