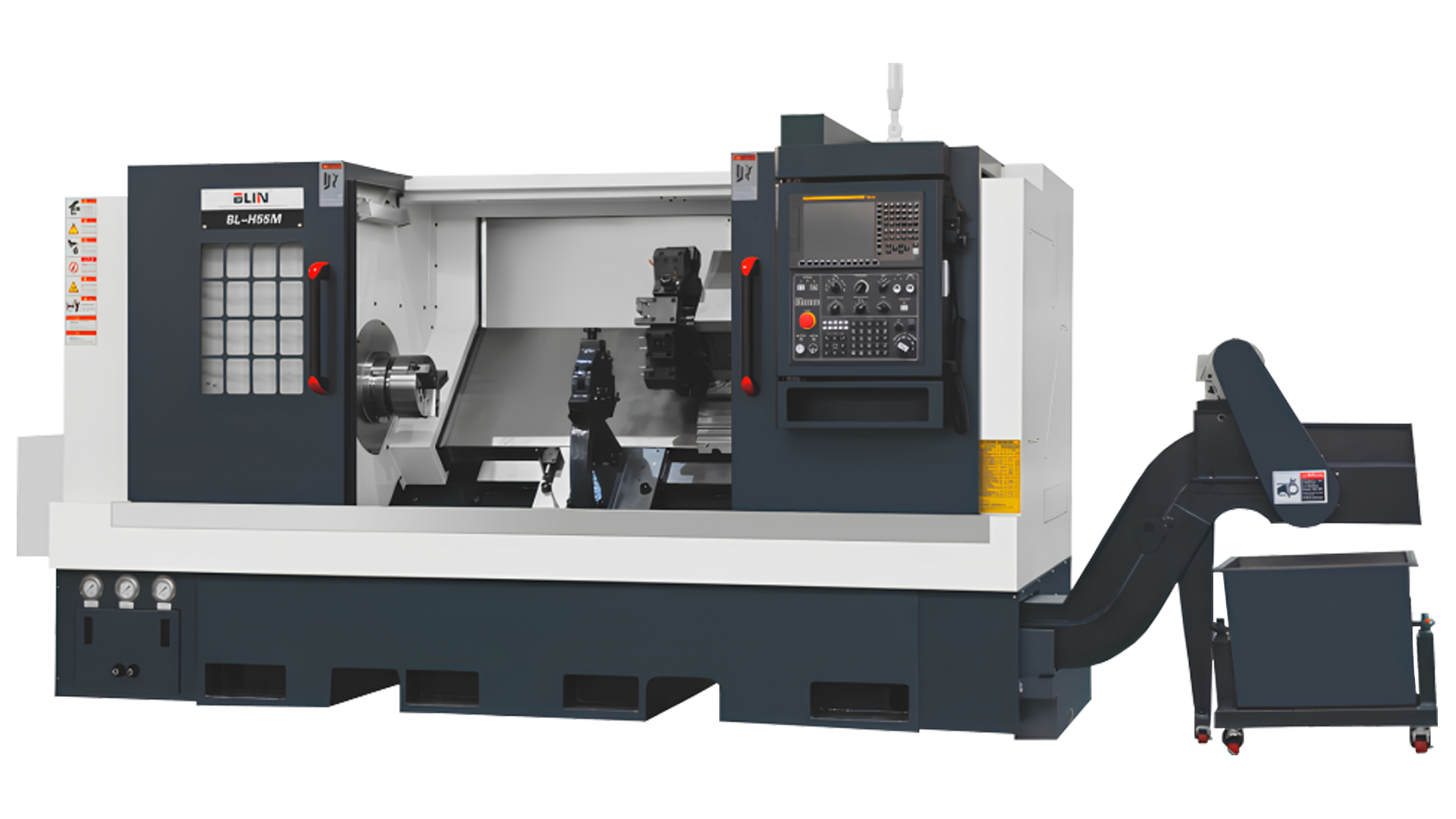

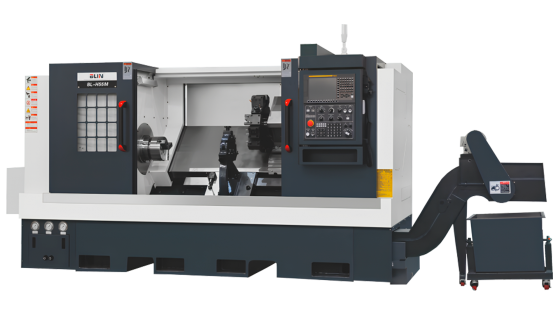

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55M 1500 A2-8 Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL-H55M 1500 A2-8 Syntec — это высокоточный станок с наклонной станиной (45°), разработанный для токарной и фрезерной обработки деталей диаметром до 350 мм и длиной до 1 500 мм. Оснащён 12-позиционной револьверной головкой с приводным инструментом и системой ЧПУ SYNTEC, он обеспечивает высокую производительность и гибкость для серийного производства сложных деталей. По сравнению с BL-H55M 500 A2-8 Syntec (максимальная длина обработки 500 мм) и BL-H55M 1000 A2-8 Syntec (максимальная длина обработки 1 000 мм), данная модель отличается увеличенной длиной обработки до 1 500 мм, шпинделем с отверстием 86 мм для работы с прутками диаметром до 74 мм и повышенной эффективностью для интенсивных производственных задач.

Назначение и области применения

• Высокоточная токарная и фрезерная обработка деталей диаметром до 350 мм и длиной до 1 500 мм, превосходящая возможности моделей с меньшей длиной обработки.
• Серийное производство сложных компонентов с использованием приводного инструмента для сверления, фрезерования и нарезки резьбы.
• Изготовление деталей для машиностроения, автомобильной промышленности и энергетического сектора.
• Производство валов, фланцев и элементов гидравлических систем с высокими требованиями к точности.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° из чугуна HT300 для высокой жёсткости и виброустойчивости.
• Роликовые линейные направляющие (HIWIN/PMI) обеспечивают точность и износостойкость.
• Шпиндель с отверстием 86 мм и мощностью 15/18.5 кВт для обработки прутков до 74 мм.
• Приводной инструмент BMT55 (5 000 об/мин) для многофункциональной обработки.
• Быстрые перемещения (20 м/мин по осям X/Z) для повышения эффективности.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна HT300 с термообработкой для вибропоглощения.
• Роликовые линейные направляющие (35 мм по оси X, 45 мм по оси Z) от HIWIN/PMI.
• Особенности:
  • Повышенная жёсткость и устойчивость к вибрациям.
  • Минимальная деформация станины для длительной эксплуатации.
  • Идеальна для интенсивной обработки сложных заготовок.

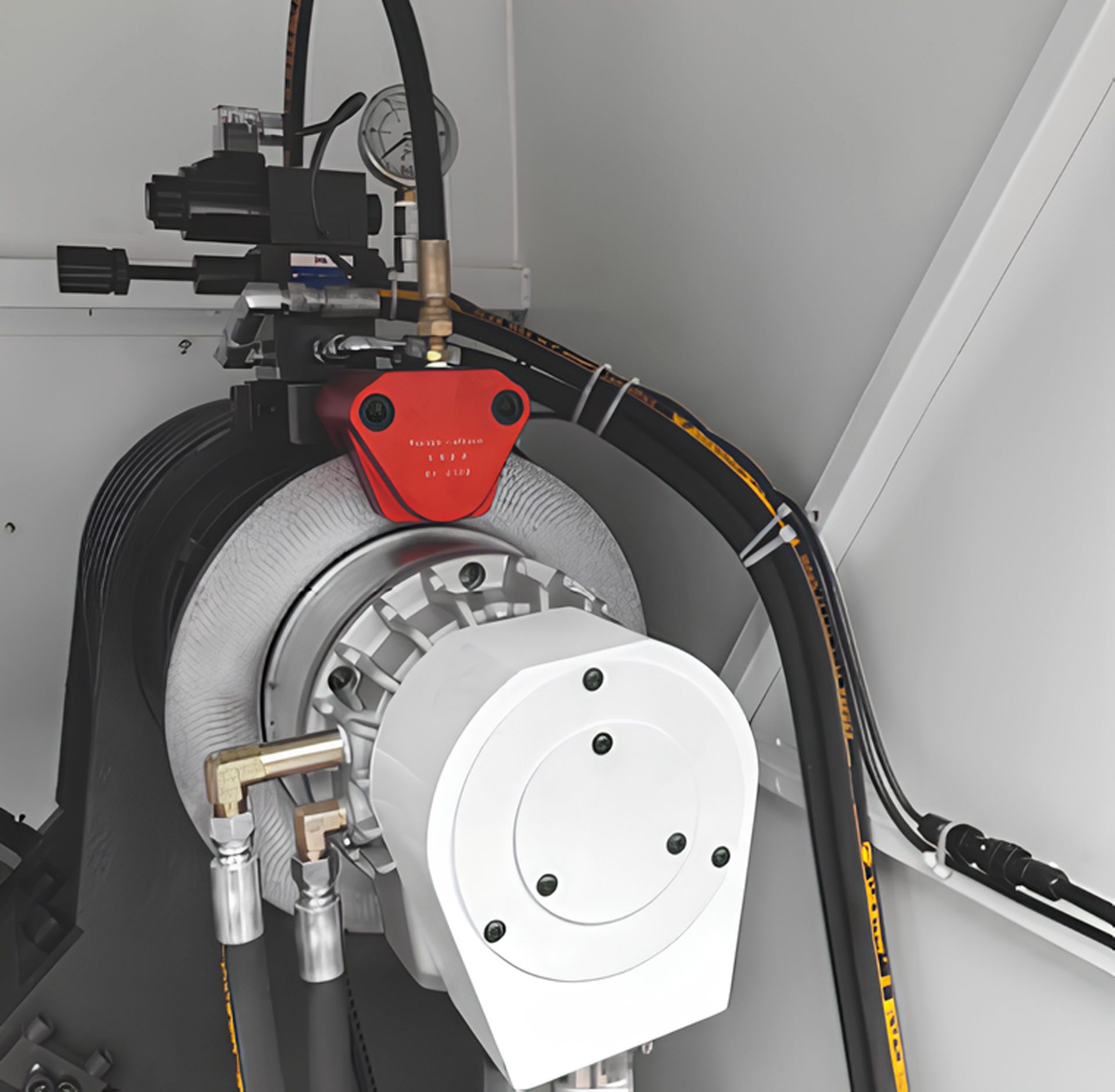

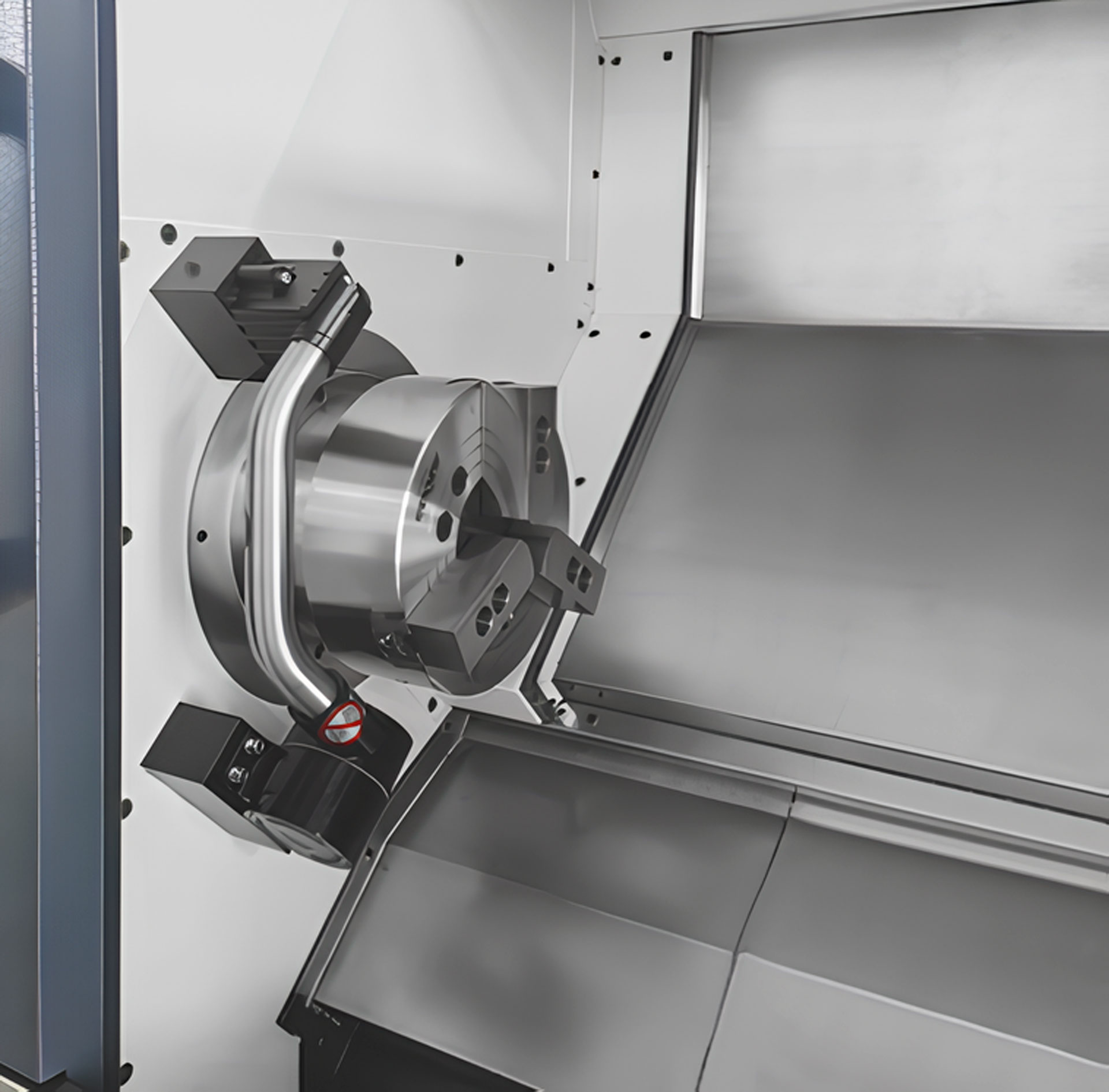

Основной шпиндель

• Шпиндель A2-8 с отверстием 86 мм, скоростью 20–2 500 об/мин.
• Гидравлический патрон 10’’, мощность 15/18.5 кВт.
• Прецизионный шпиндельный узел от KENTURN (Тайвань).

Перемещение по осям

• Роликовые линейные направляющие (35 мм по оси X, 45 мм по оси Z).
• Перемещение по оси X: 230 мм, по оси Z: 1 500 мм.
• Скорость быстрых перемещений: 20 м/мин (X/Z).

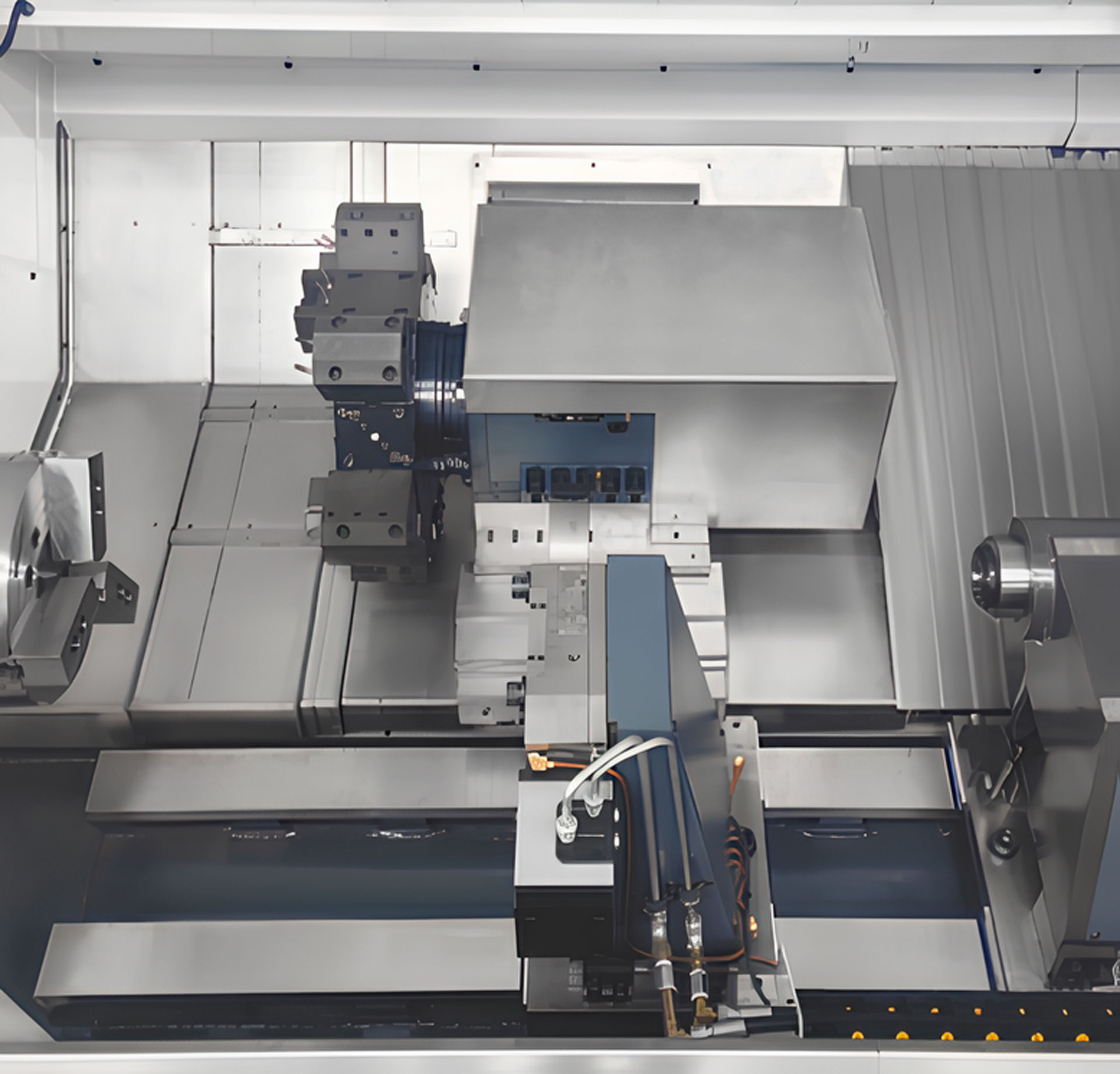

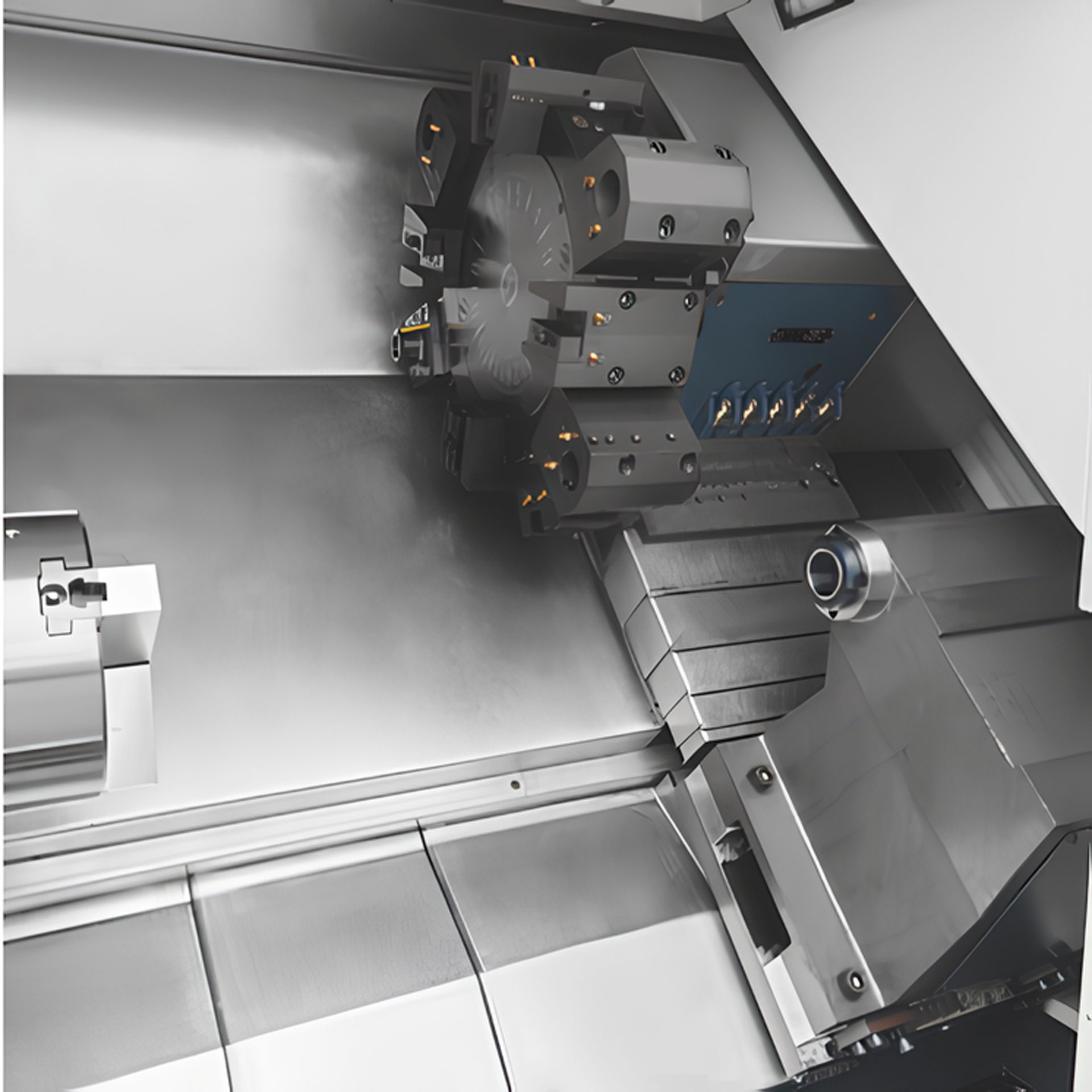

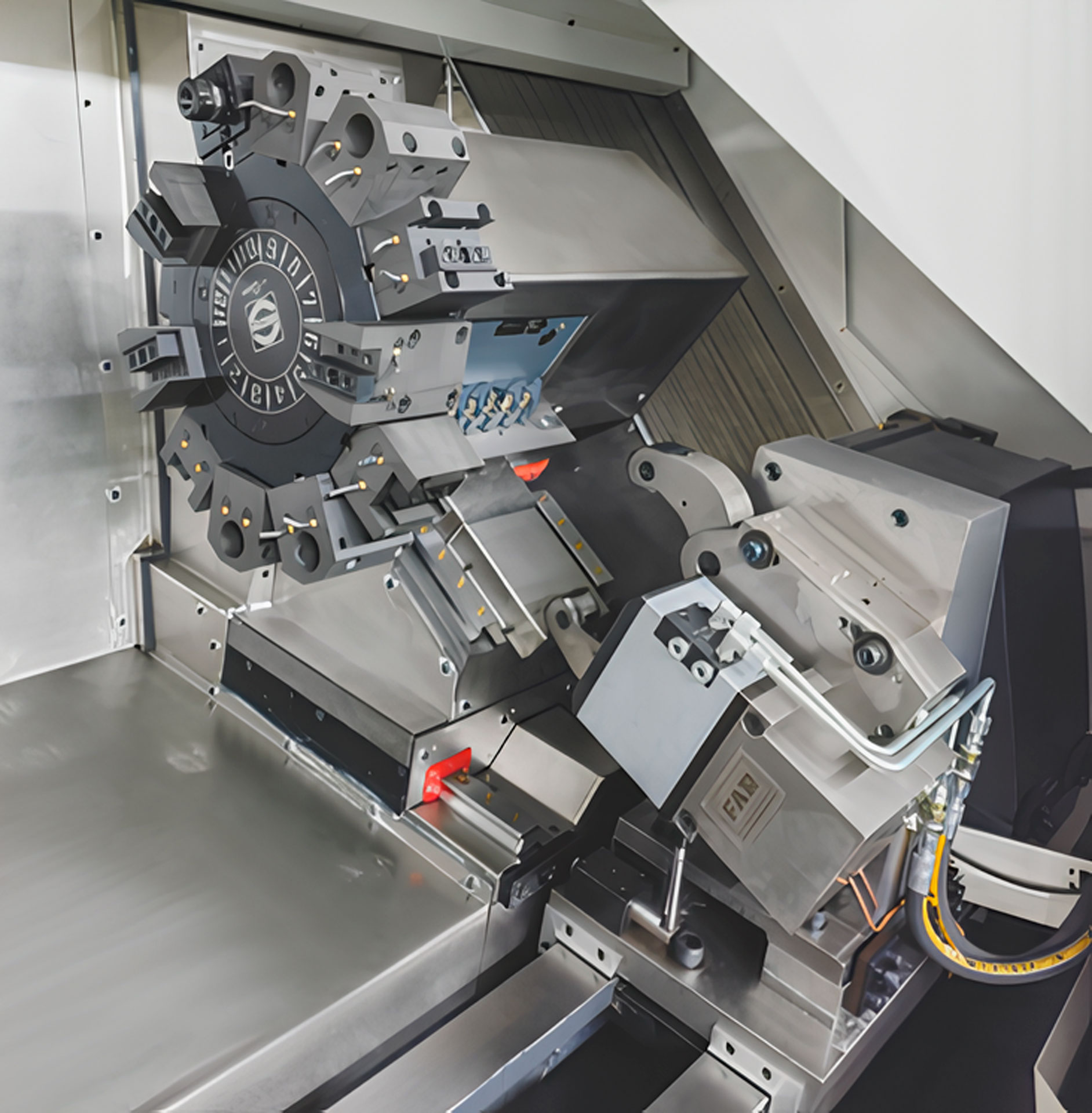

Инструментальная система

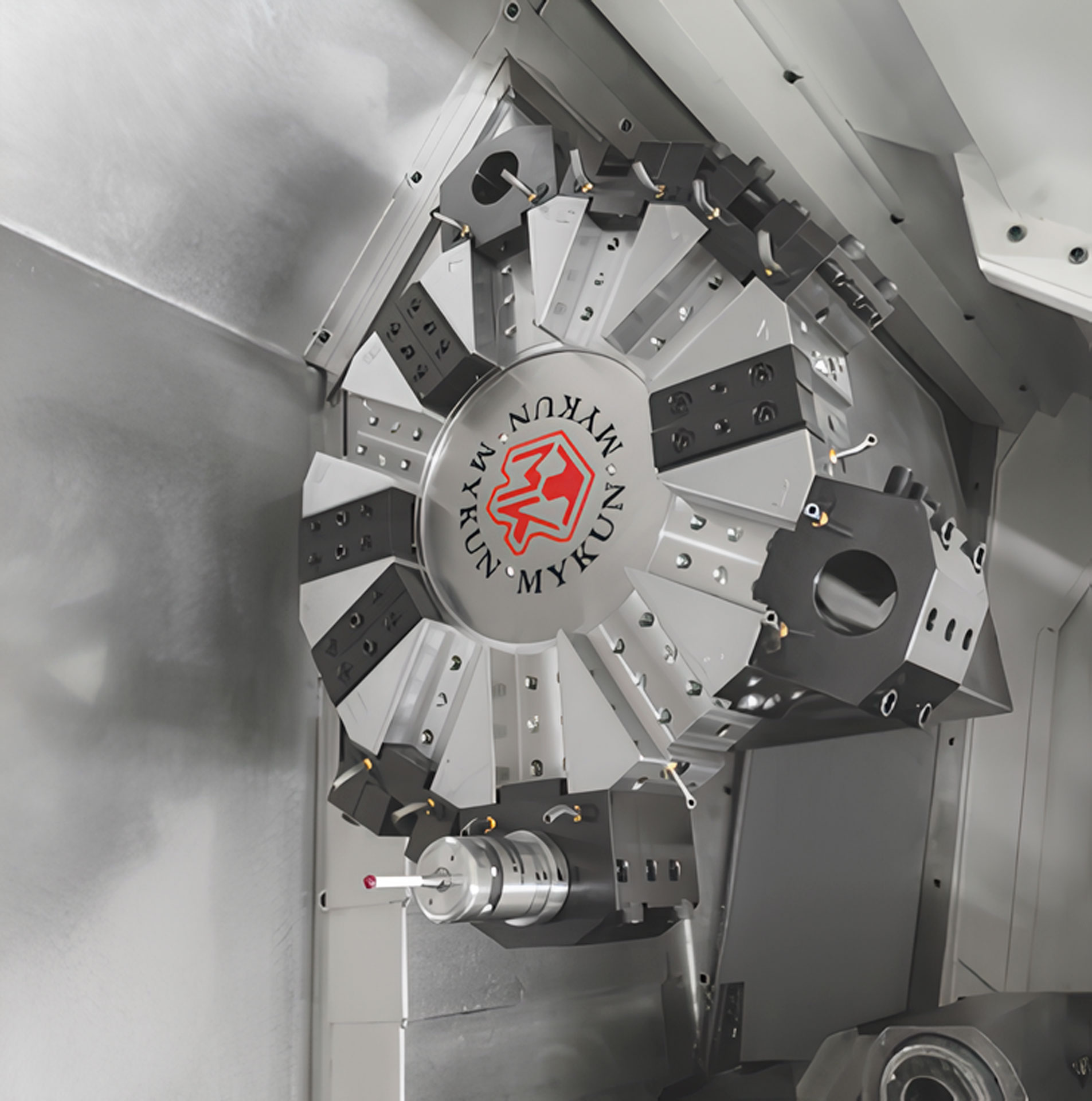

• 12-позиционная револьверная головка BMT55 с приводным инструментом (ER32).
• Размер хвостовика: 25×25 мм, Ø40 мм.
• Мощность приводного инструмента: 4.5 кВт, скорость до 5 000 об/мин.

Система ЧПУ и управления

• SYNTEC с поддержкой осей X, Z, CS и G-кодов.
• Интеграция с CAD/CAM системами через интерфейсы.
• Удобное управление для токарных и фрезерных операций.

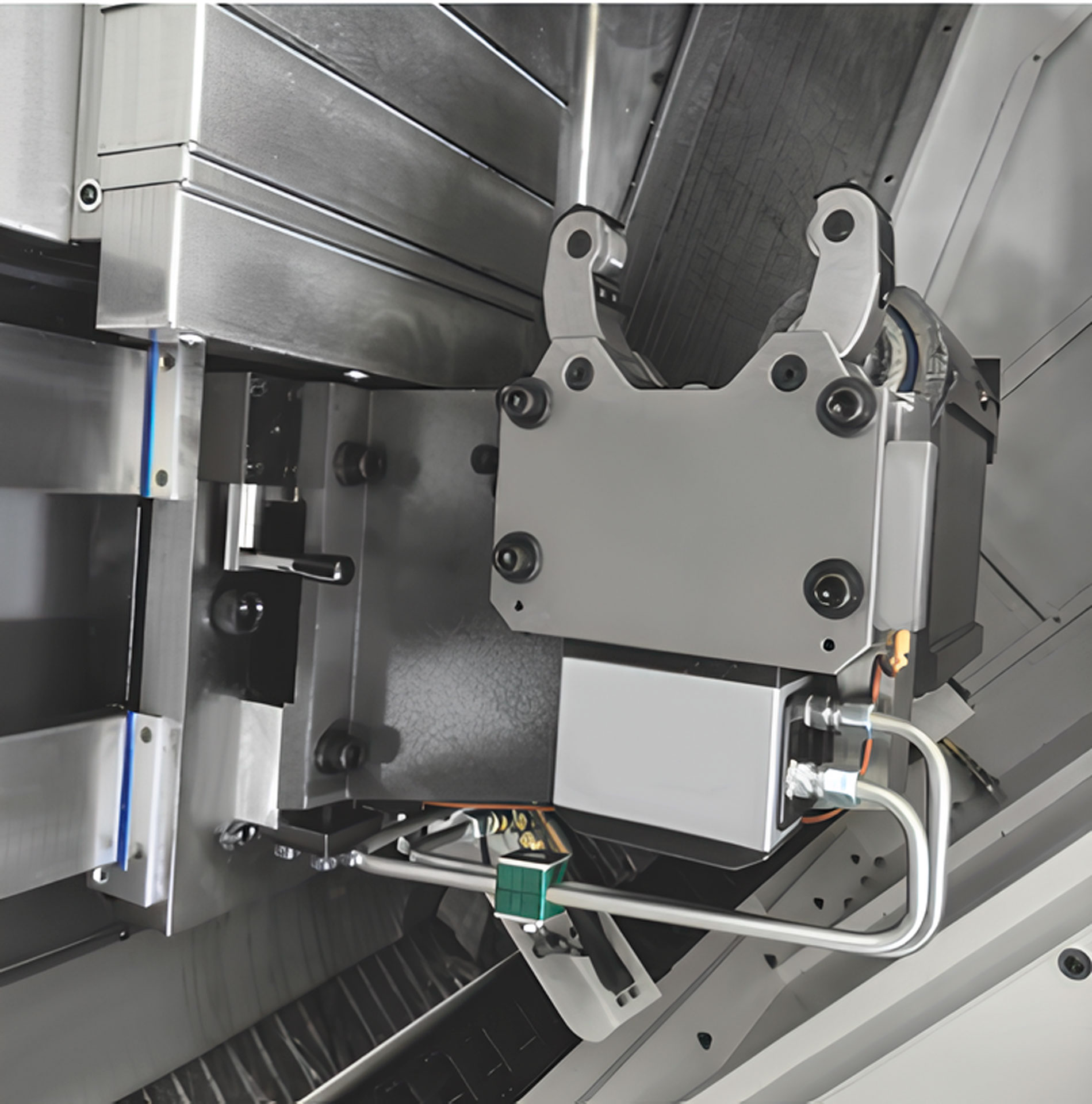

Задняя бабка

• Программируемая гидравлическая задняя бабка с ходом корпуса 1 400 мм.
• Конус MT5#, линейные направляющие (роликовые).
• Надёжная фиксация длинных заготовок.

Главные преимущества токарного станка

1. Универсальность: Комбинированная токарная и фрезерная обработка с приводным инструментом.
2. Жёсткость: Наклонная станина 45° и роликовые направляющие.
3. Надёжность: Компоненты от NSK, HIWIN/PMI и KENTURN.
4. Гибкость: Длина обработки до 1 500 мм для крупных заготовок.
5. Производительность: Мощный шпиндель и высокая скорость перемещений.

BL-H55M 1500 A2-8 Syntec — это эффективное решение для серийного производства сложных деталей с высокой точностью и производительностью, превосходящее модели с меньшей длиной обработки.

Экономическая эффективность

Купить токарный станок BL-H55M 1500 A2-8 Syntec — это инвестиция в высокую производительность и качество. Прочная конструкция, приводной инструмент и точность обработки сокращают время производства и расходы на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 10’’, 12-позиционная револьверная головка BMT55, программируемая задняя бабка.
  • Документация: Руководство, схемы, инструкции по ЧПУ SYNTEC.
  • Осмотр: Проверка шпинделя, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0.02 мм/м), нагрузка ≥7 600 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥20 кВт.
  • Инструменты: Грузоподъёмное оборудование (≥7 600 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0.02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Система ЧПУ FANUC/SIEMENS, автоматический конвейер стружки, измерительный зонд, гидравлический люнет (опции).

Комплектация

• Система ЧПУ SYNTEC
• Гидравлический патрон 10’’
• 12-позиционная револьверная головка BMT55 с приводным инструментом
• Программируемая гидравлическая задняя бабка (конус MT5#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ FANUC/SIEMENS
• Автоматический конвейер стружки
• Измерительный зонд

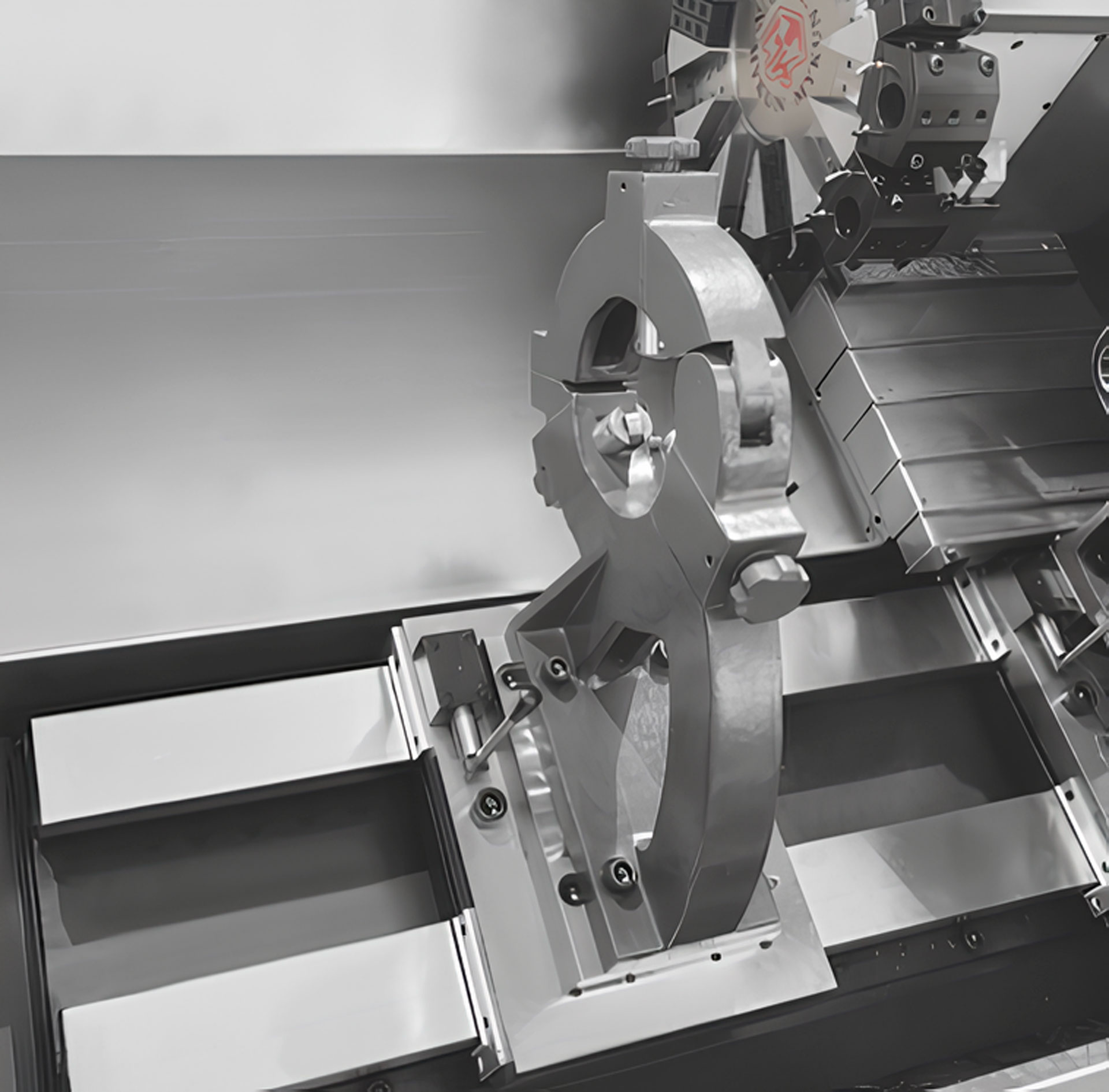

• Гидравлический люнет
