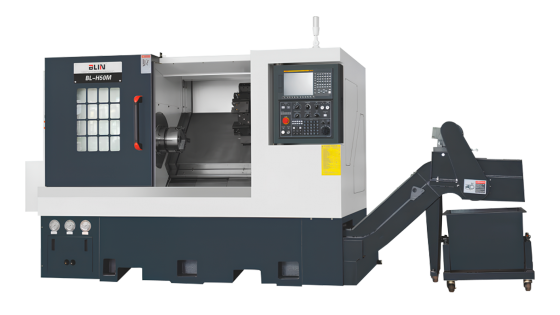

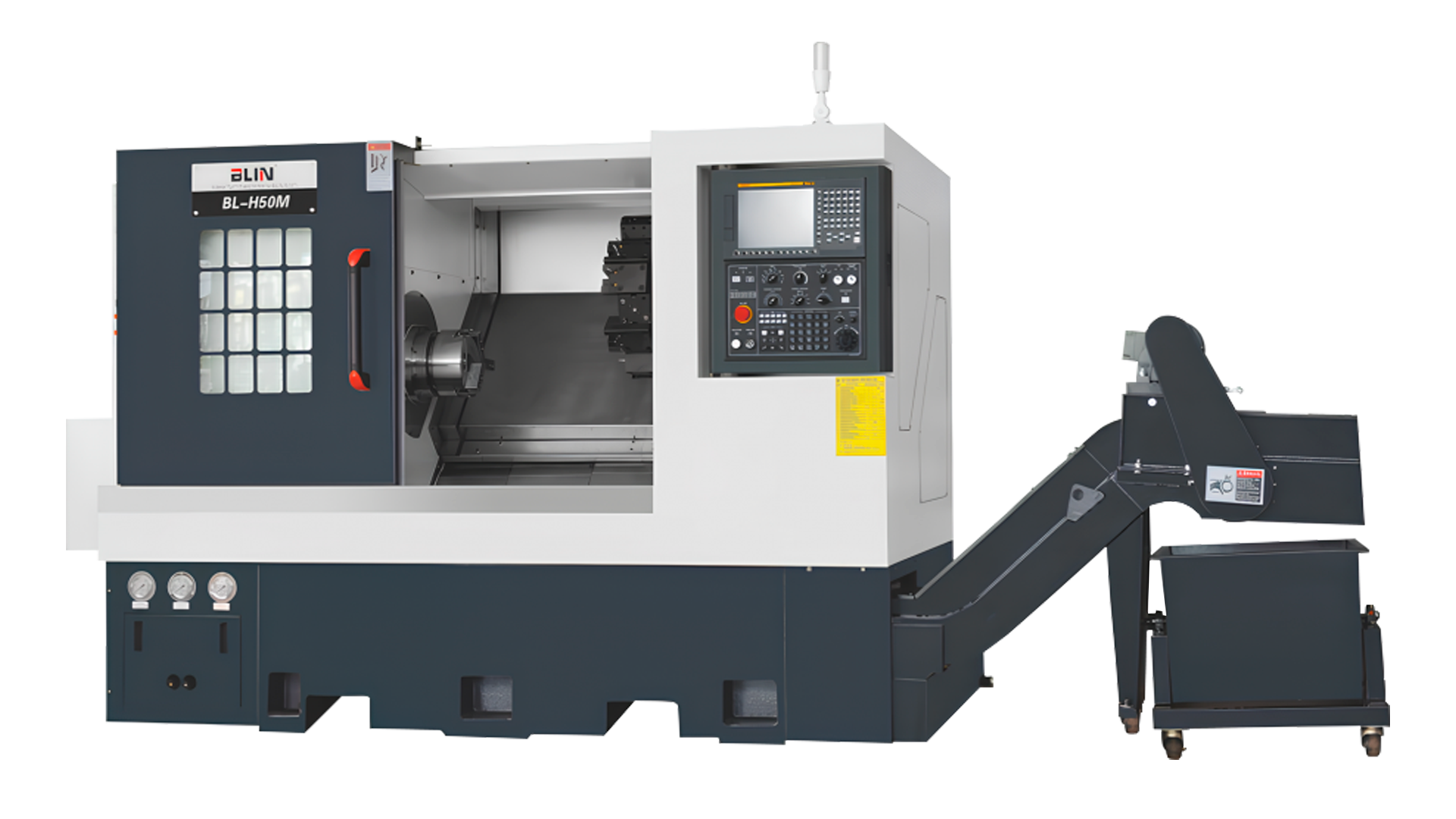

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50M Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50M Fanuc — это высокопроизводительный токарно-фрезерный центр с гидравлическим патроном 8’’ и 12-позиционной револьверной головкой с приводными инструментами. Разработан для обработки деталей диаметром до 330 мм и длиной до 450 мм, он идеально подходит для машиностроения, аэрокосмической и автомобильной промышленности. Система FANUC 0i-MF Plus обеспечивает точное управление, а модульная конструкция поддерживает интеграцию опций, таких как барфидер и измерительные зонды.

Назначение станка

• Токарная и фрезерная обработка деталей диаметром до 330 мм.
• Обработка заготовок длиной до 450 мм с осью C.
• Автоматизация серийного производства сложных деталей.
• Работа с прутками диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для эффективного стружкоудаления.
• Приводные инструменты для комбинированной обработки.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Модульная конструкция для гибкой настройки.

Области применения

• Машиностроение и производство прецизионных компонентов.
• Аэрокосмическая промышленность.
• Автомобильное производство.
• Серийное производство деталей сложной формы.

BL H50M Fanuc сочетает токарные и фрезерные возможности для высокопроизводительной обработки сложных деталей.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite для высокой жёсткости.
• Монолитная конструкция с термообработкой для минимальной деформации.
• Многослойные рёбра жёсткости для виброустойчивости.
• Особенности:
  • Оптимизированное стружкоудаление.
  • Эргономичный доступ к рабочей зоне.
  • Высокая термическая стабильность.

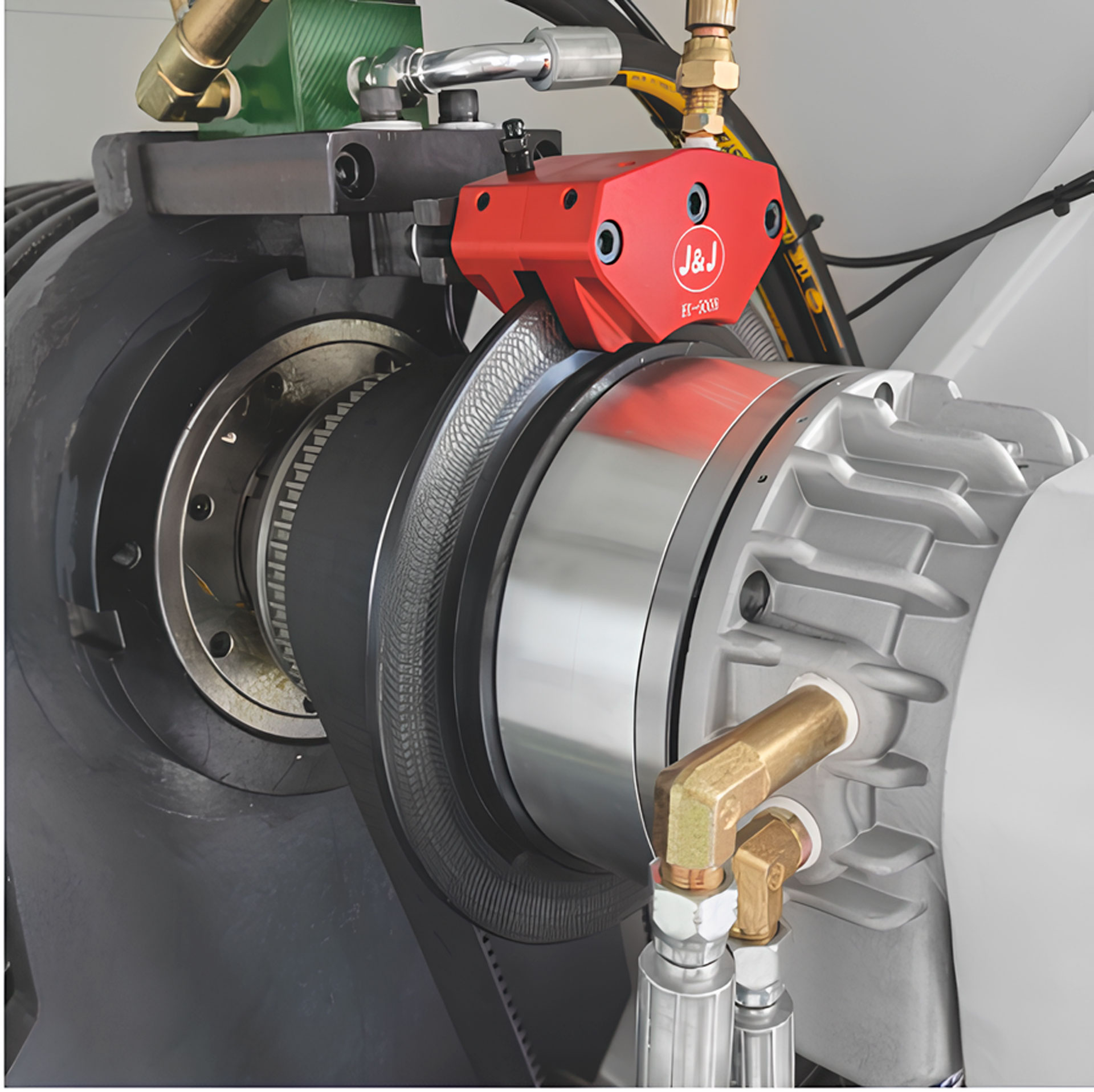

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор 11/15 кВт с высоким крутящим моментом.
• Скорость вращения до 3 500 об/мин.
• Тип носа шпинделя: A2-6.
• Ось C с точностью индексации 0,01°.

Перемещение по осям

• Роликовые направляющие HIWIN/PMI (ширина 35 мм).
• ШВП C3 класса: Ø 32 мм/10 мм (X), Ø 32 мм/12 мм (Z).
• Мощность моторов осей X/Z: 1.8/1.8 кВт (FANUC).
• Быстрые перемещения: 30 м/мин (X, Z).

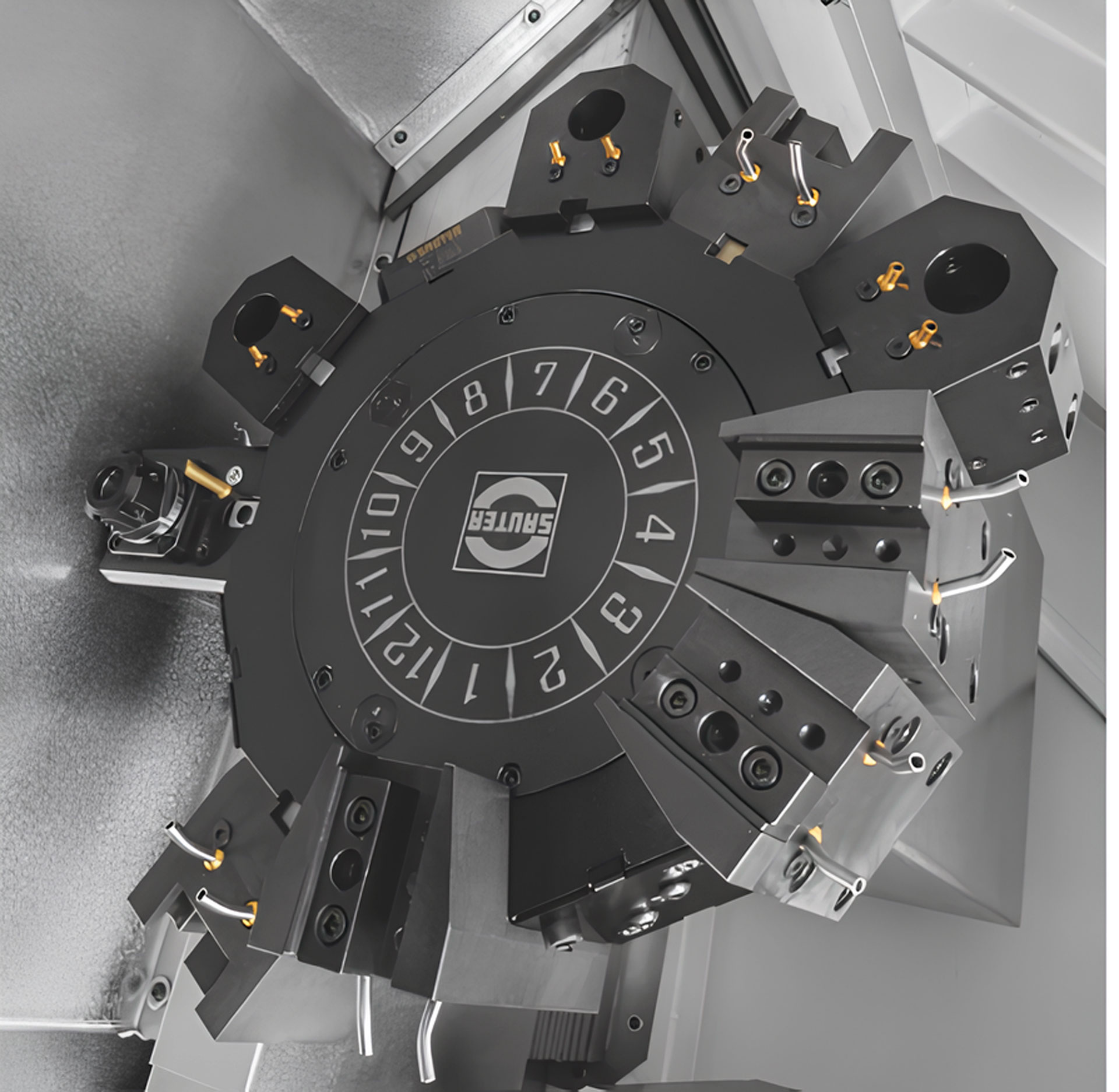

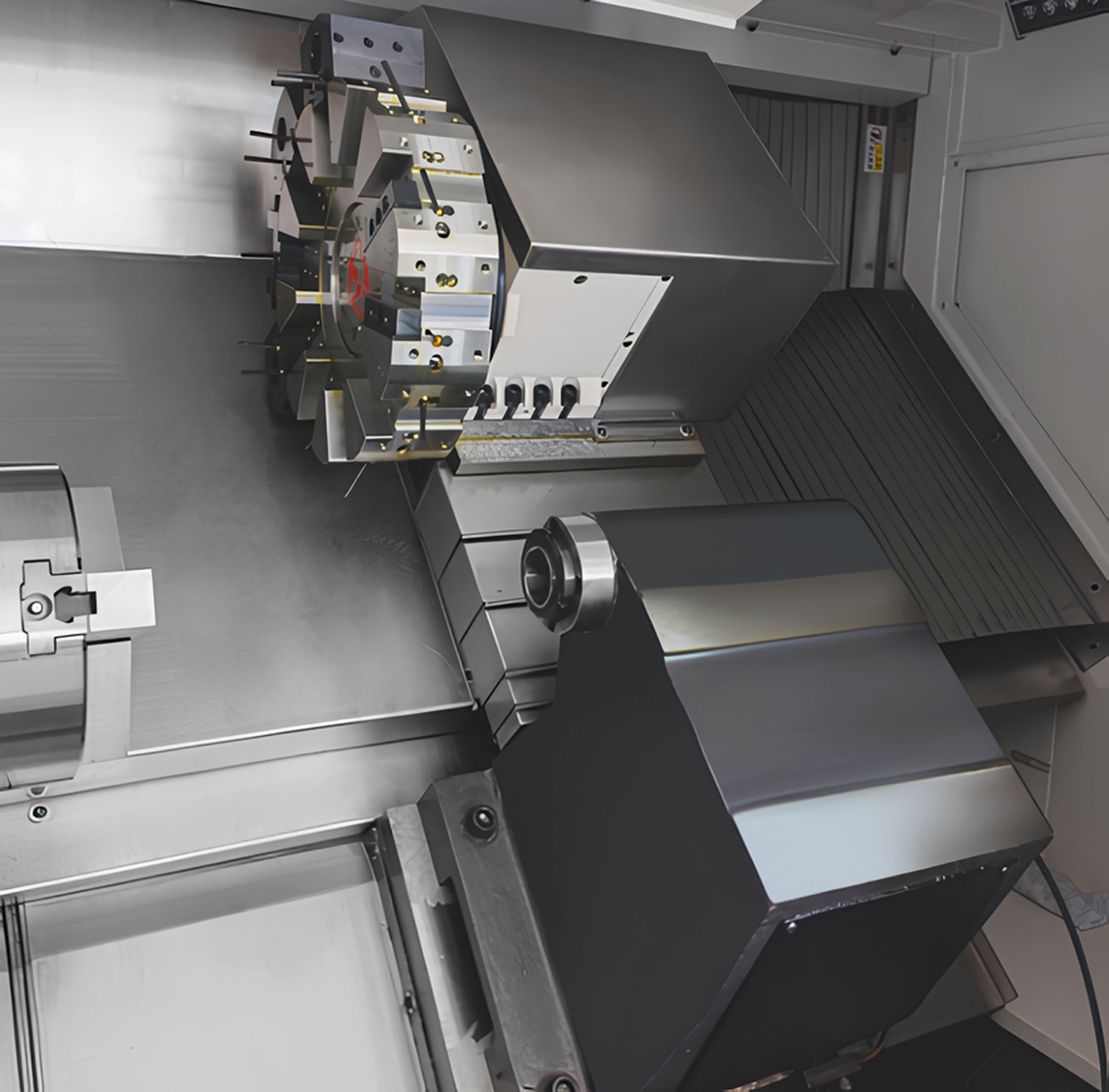

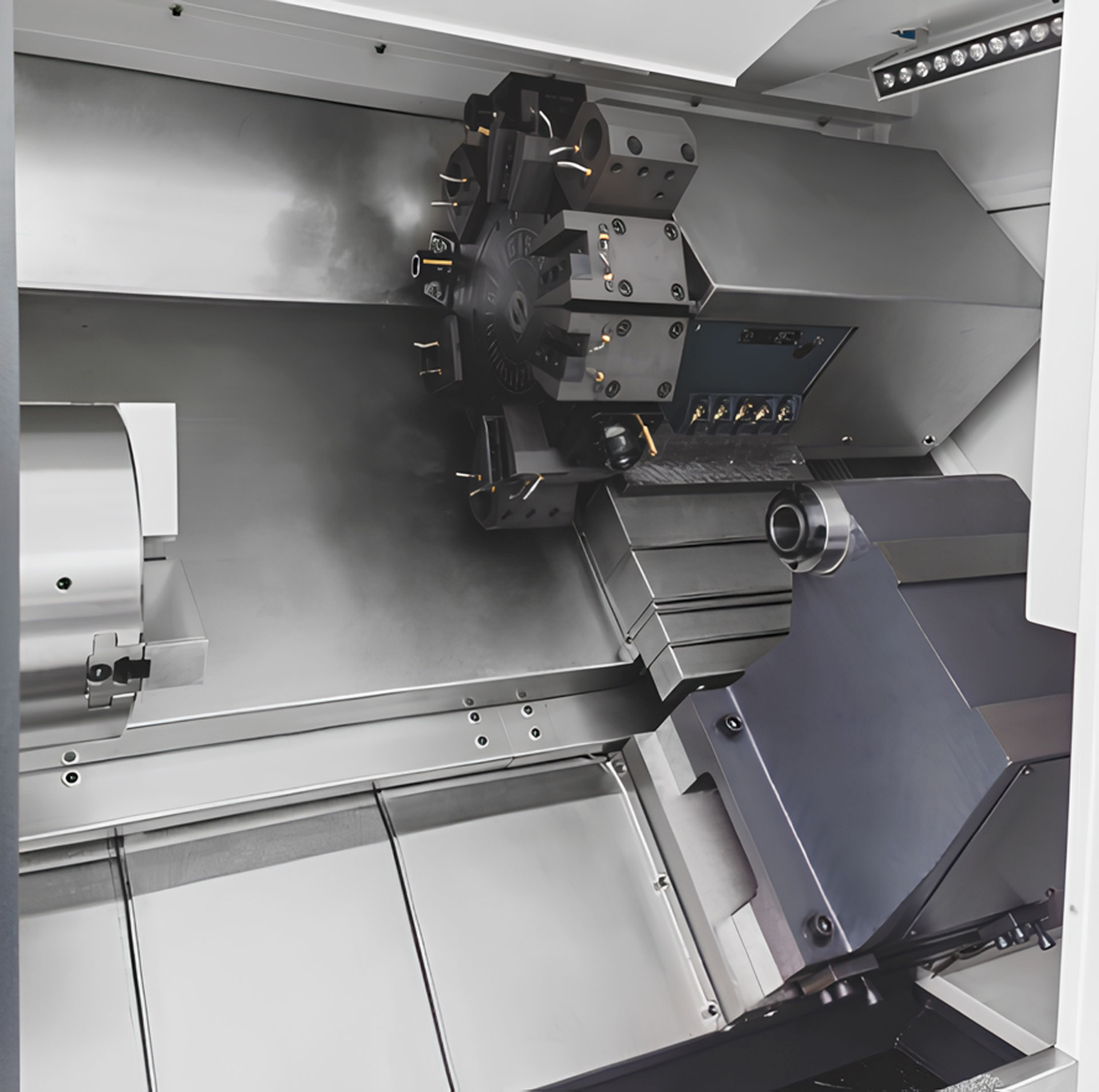

Револьверная головка

• 12-позиционная сервоприводная головка BMT55 (ER32) MYKUN/SAUTER.
• Мощность приводного инструмента: 4.5 кВт (FANUC), до 5 000 об/мин.
• Размер хвостовика инструмента: 25×25 мм, Ø 40 мм.

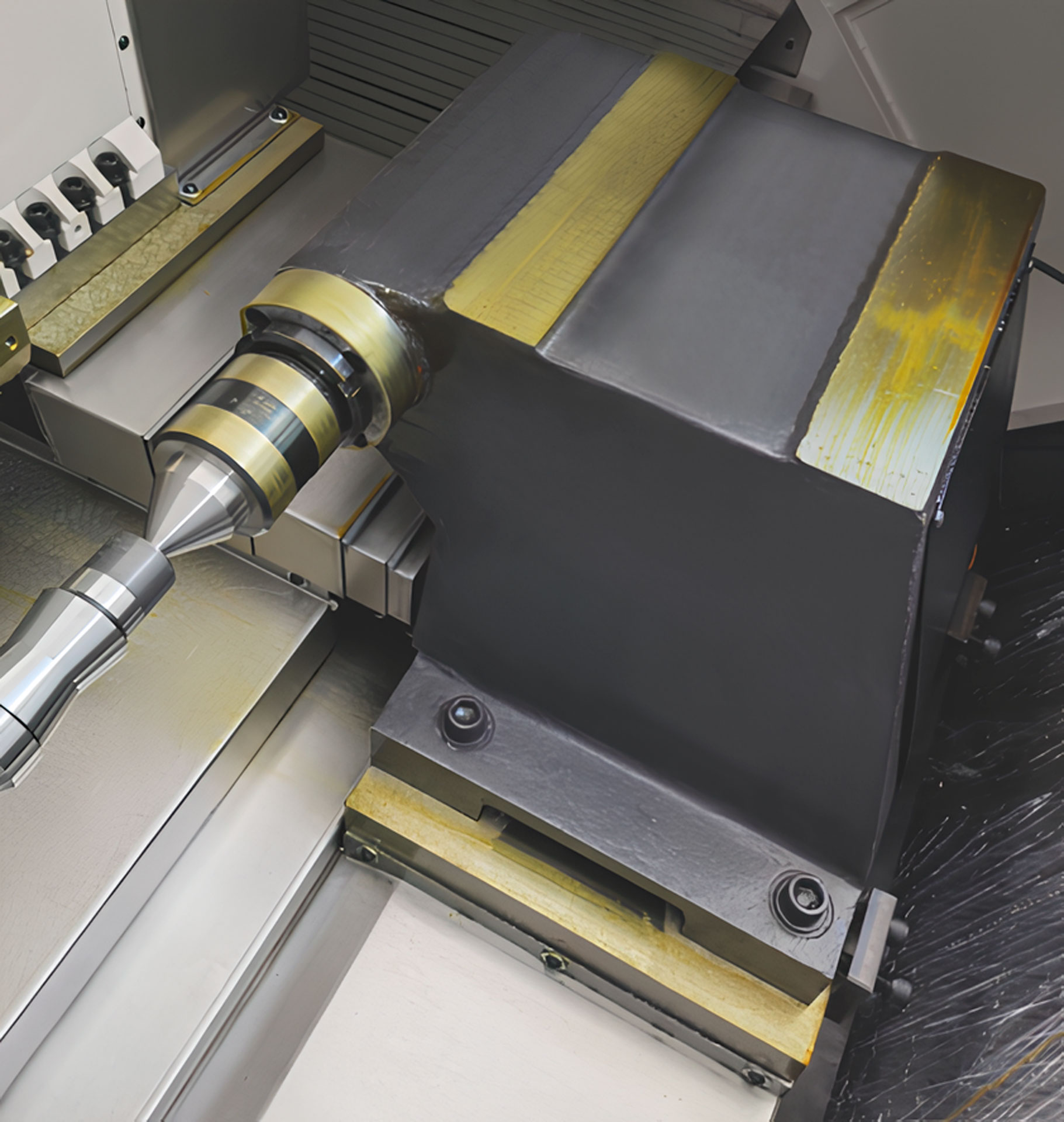

Задняя бабка

• Гидравлическая программируемая, тип MT5.
• Перемещение: 450 мм по линейным направляющим.

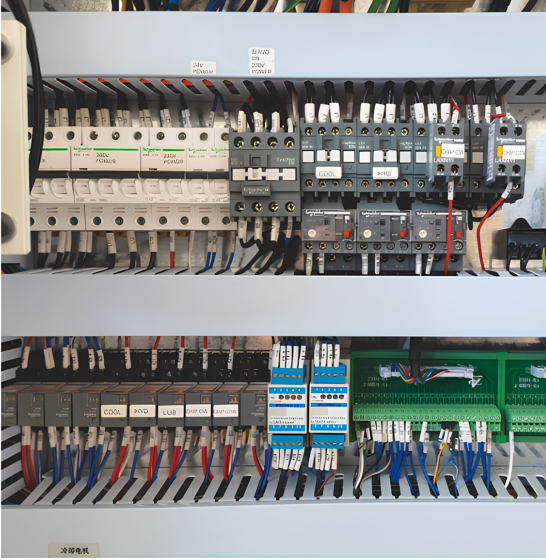

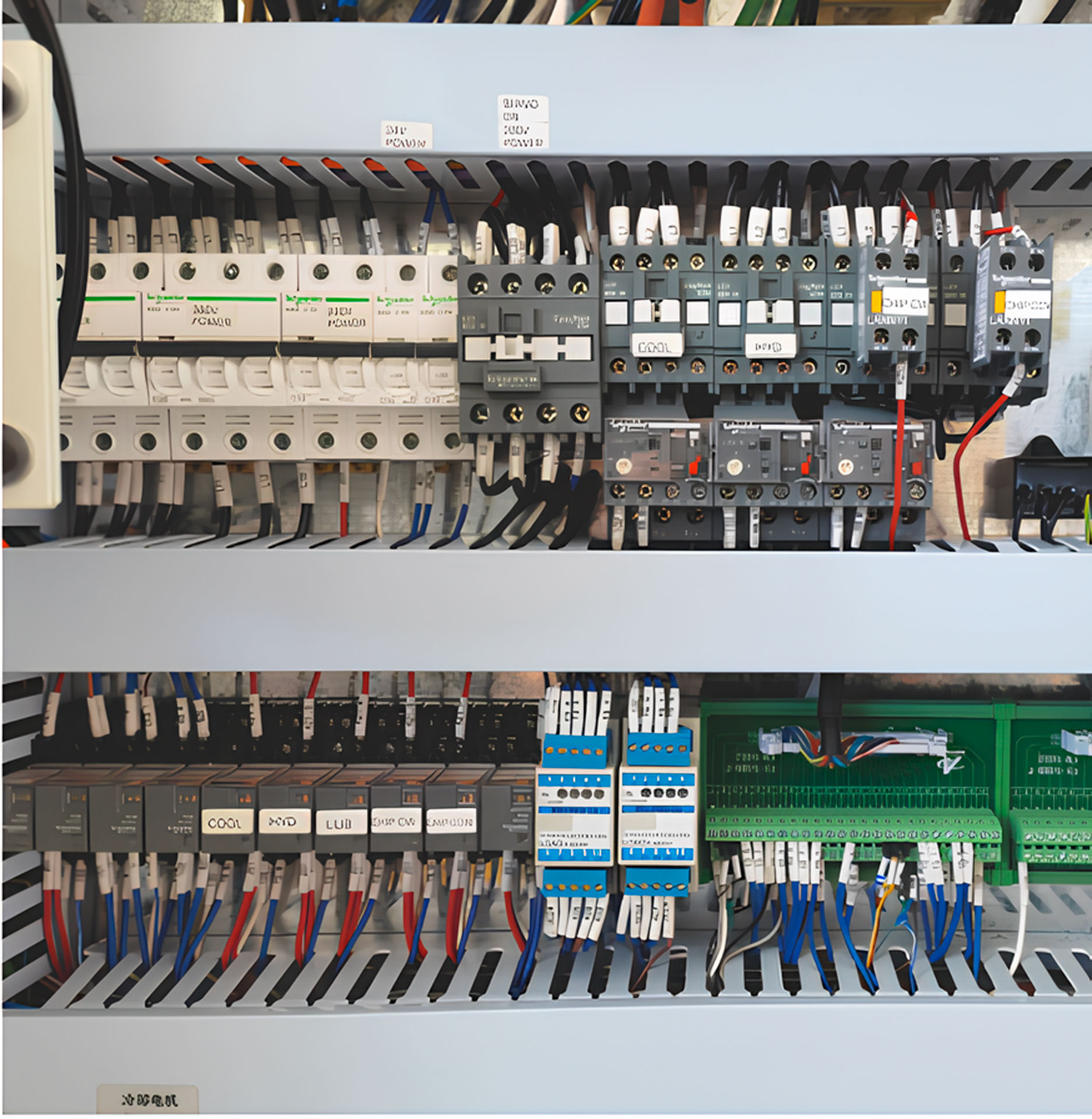

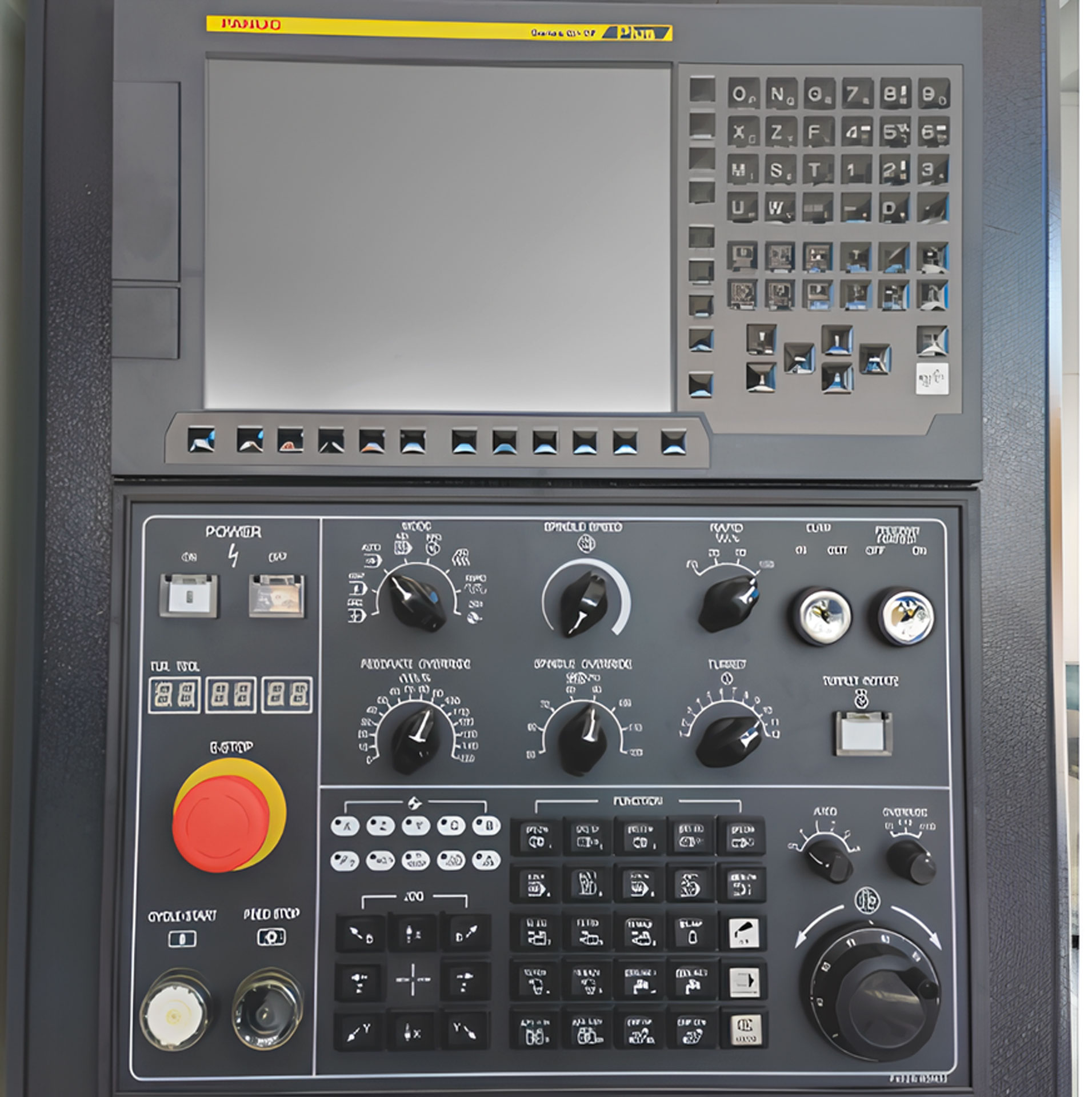

Система ЧПУ и управления

• FANUC 0i-MF Plus с поддержкой токарно-фрезерных операций.
• Поддержка G-кодов, M-кодов и CAD/CAM-интеграция.
• Интерфейсы RS232, USB, Ethernet.

Система подачи СОЖ

• Бак СОЖ с системой фильтрации и насосом высокого давления.
• Регулируемые сопла для точной подачи жидкости.

Централизованная система смазки

• Система HERG (Япония) для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарного станка BLIN MACHINERY BL H50M Fanuc

1. Универсальность: Токарно-фрезерная обработка с приводными инструментами.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Производительность: Быстрая смена инструмента и высокая скорость шпинделя.
4. Надёжность: Компоненты NSK, HIWIN, KENTURN, FANUC.
5. Управление: FANUC 0i-MF Plus для сложных операций.

Подходит для высокоточной обработки деталей сложной геометрии в серийном производстве.

Экономическая эффективность

Купить токарный станок BL H50M Fanuc — это вложение в производительность и надёжность. Приводные инструменты и автоматизация сокращают время обработки, ускоряя окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон 8’’, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие, приводные инструменты.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 4 100 кг.
    • Габариты: 2 500 × 1 500 × 1 700 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 15 кВт.
  • Гидравлика: Гидростанция для патрона, револьверной головки и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (4 100 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 8’’, револьверной головки и задней бабки.
  • Револьверная головка: Установить инструменты (25×25 мм, Ø 40 мм, BMT55, ER32).
  • Дополнительные системы:
    • Конвейер стружки (опция).
    • Измерительный зонд (опция).

Комплектация

• FANUC 0i-MF Plus
• Гидравлический патрон 8’’
• 12-позиционная револьверная головка BMT55 (ER32) с приводными инструментами
• Гидравлическая задняя бабка MT5
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
• Барфидер для автоматической подачи прутка
