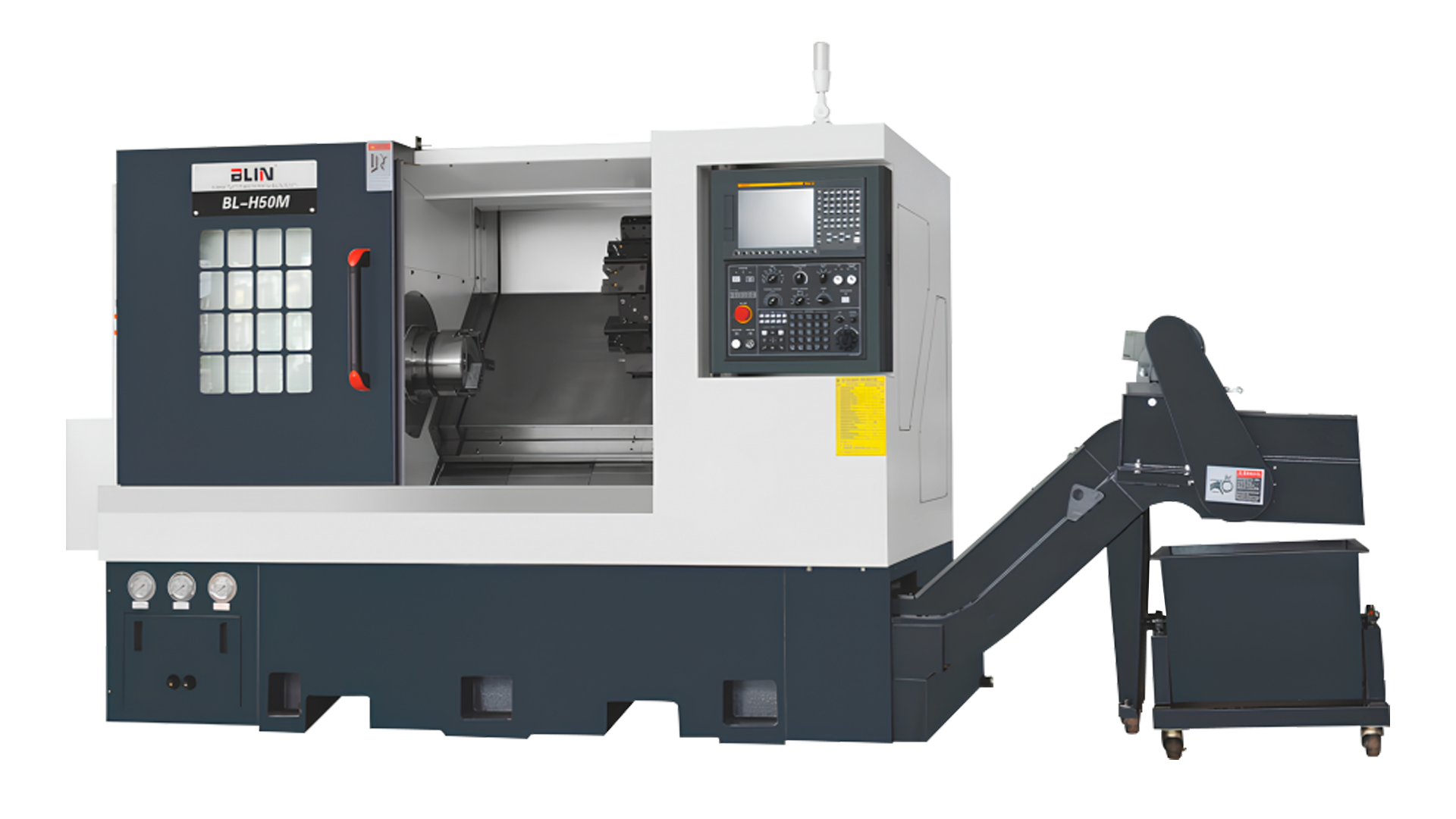

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H45M Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H45M Syntec — это высокопроизводительный токарно-фрезерный центр, оснащённый 6’’ гидравлическим патроном, 12-позиционной револьверной головкой с приводными инструментами BMT55 и гидравлической программируемой задней бабкой. Разработан для обработки деталей диаметром до 300 мм, подходит для машиностроения, производства прецизионных компонентов и серийной обработки. Модульная конструкция позволяет интегрировать опции, такие как автоматический конвейер стружки или измерительный зонд.

Назначение станка

• Точная токарная и фрезерная обработка деталей до 300 мм.
• Комбинированная обработка с осью C за одну установку.
• Автоматизация серийного производства сложных деталей.
• Обработка прутков и мелких деталей с высокой эффективностью.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для высокой жёсткости и удобства.
• Модульная конструкция для гибкой настройки.
• Высокая точность: ±0,005 мм (позиционирование), ±0,003 мм (повторяемость).
• Эффективность благодаря приводным инструментам и оси C.

Области применения

• Машиностроение.
• Производство прецизионных деталей.
• Автомобильная и авиационная промышленность.
• Серийное производство.

Токарно-фрезерный центр BL H45M Syntec обеспечивает высокую точность и производительность для серийной обработки сложных деталей.

Технические характеристики токарно-фрезерного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite для высокой жёсткости.
• Монолитная конструкция с термообработкой для минимальных деформаций.
• Многослойные рёбра жёсткости для прочности и стабильности.
• Особенности конструкции:
  • Эффективный отвод стружки вниз.
  • Улучшенная эргономика для работы оператора.
  • Повышенная жёсткость за счёт коробчатой формы.

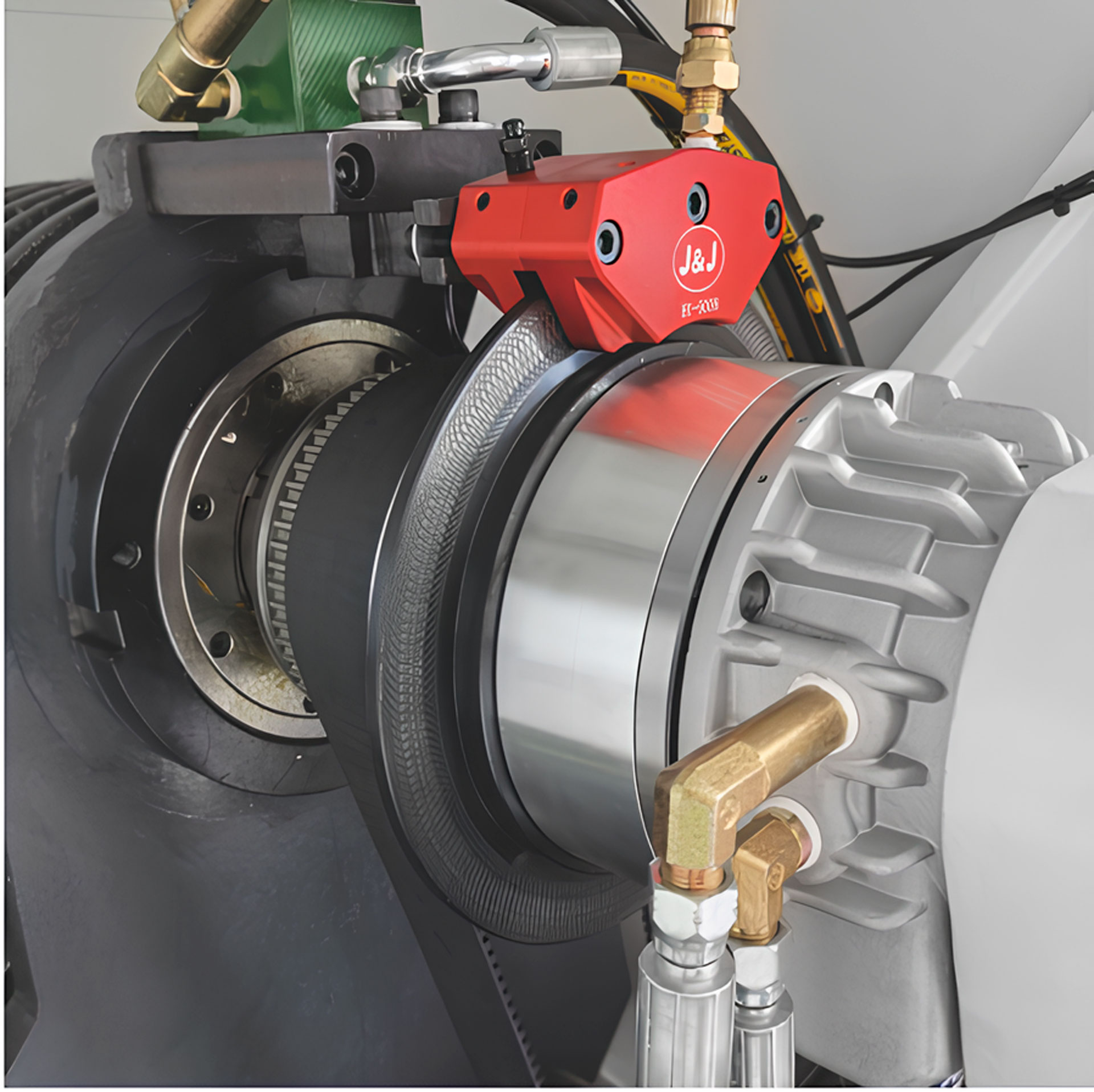

Шпиндель

• Высокоточный шпиндель KENTURN с подшипниками NSK/FAG.
• Сервомотор 7,5/11 кВт с высоким крутящим моментом.
• Скорость вращения до 4 000 об/мин.
• Точность индексации оси C: 0,01°.

Перемещение по осям

• Роликовые направляющие HIWIN/PMI (ширина 35 мм).
• ШВП C3 класса: Ø 32 мм/10 мм (X), Ø 32 мм/12 мм (Z).
• Быстрые перемещения: 30 м/мин (X, Z).

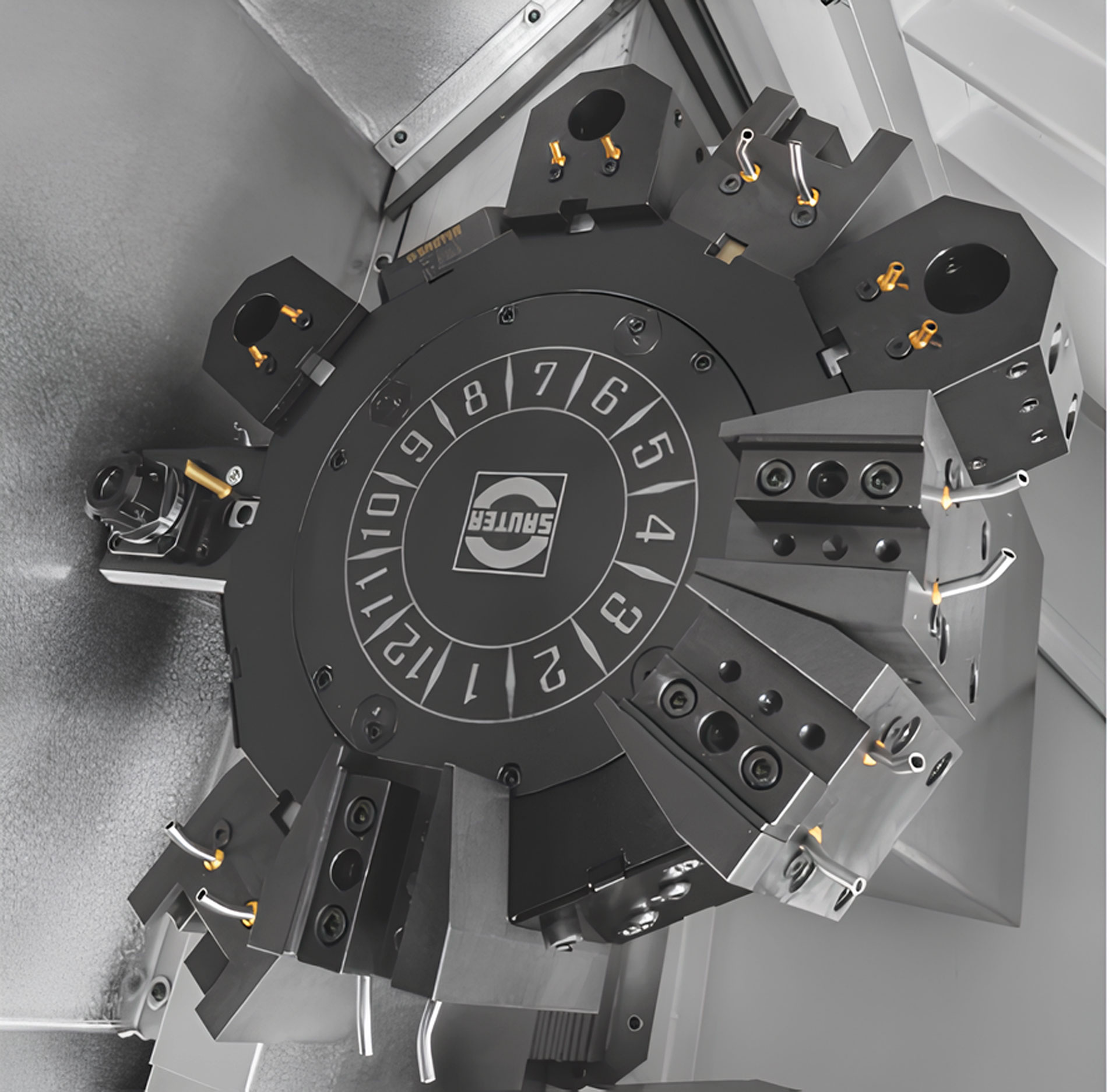

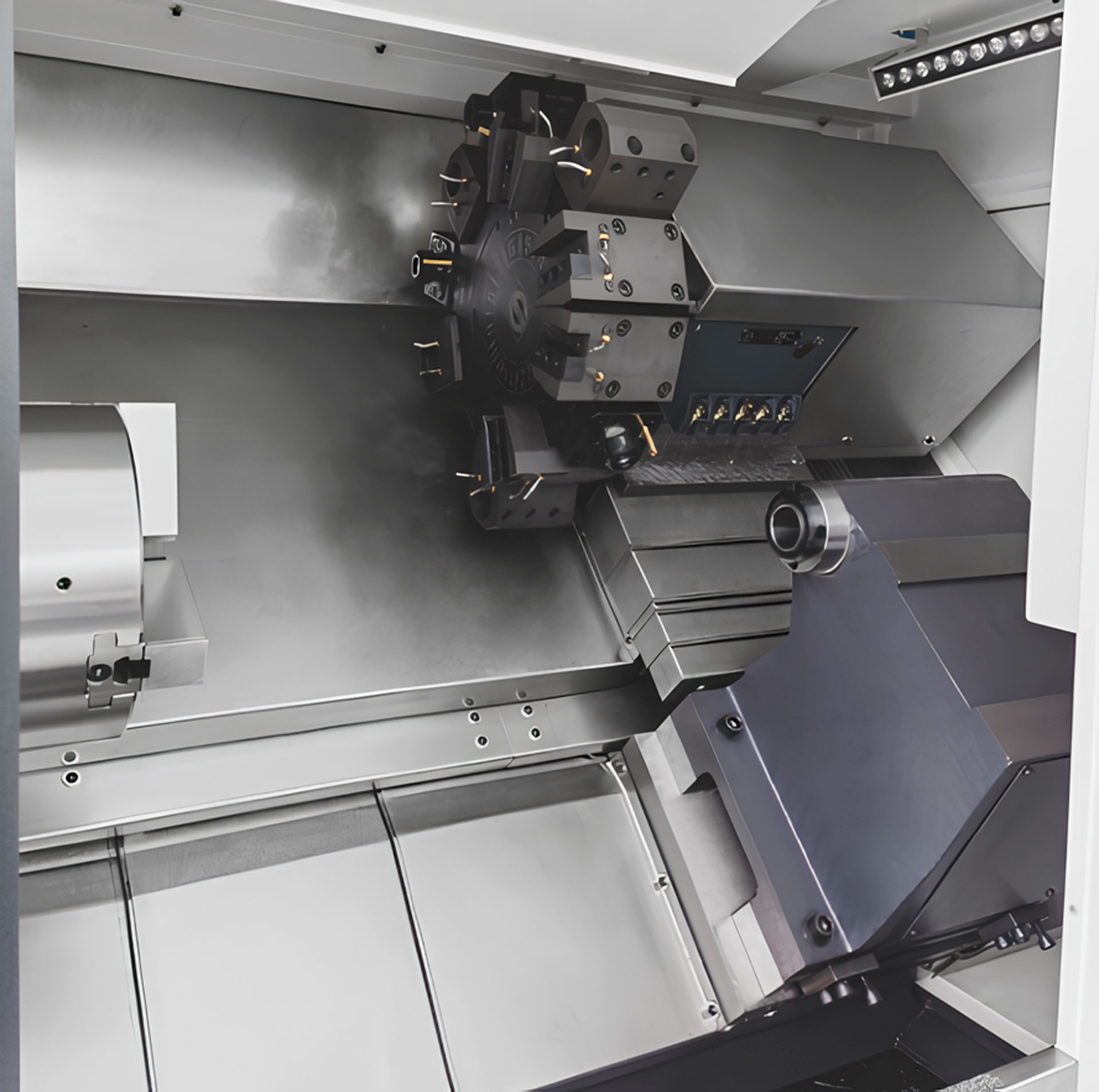

Револьверная головка

• 12-позиционная сервоприводная MYKUN/SAUTER BMT55 (ER32).
• Скорость приводных инструментов до 5 000 об/мин.
• Мощность приводных инструментов: 4,5 кВт.
• Размер хвостовика: 25×25 мм, Ø 40 мм.

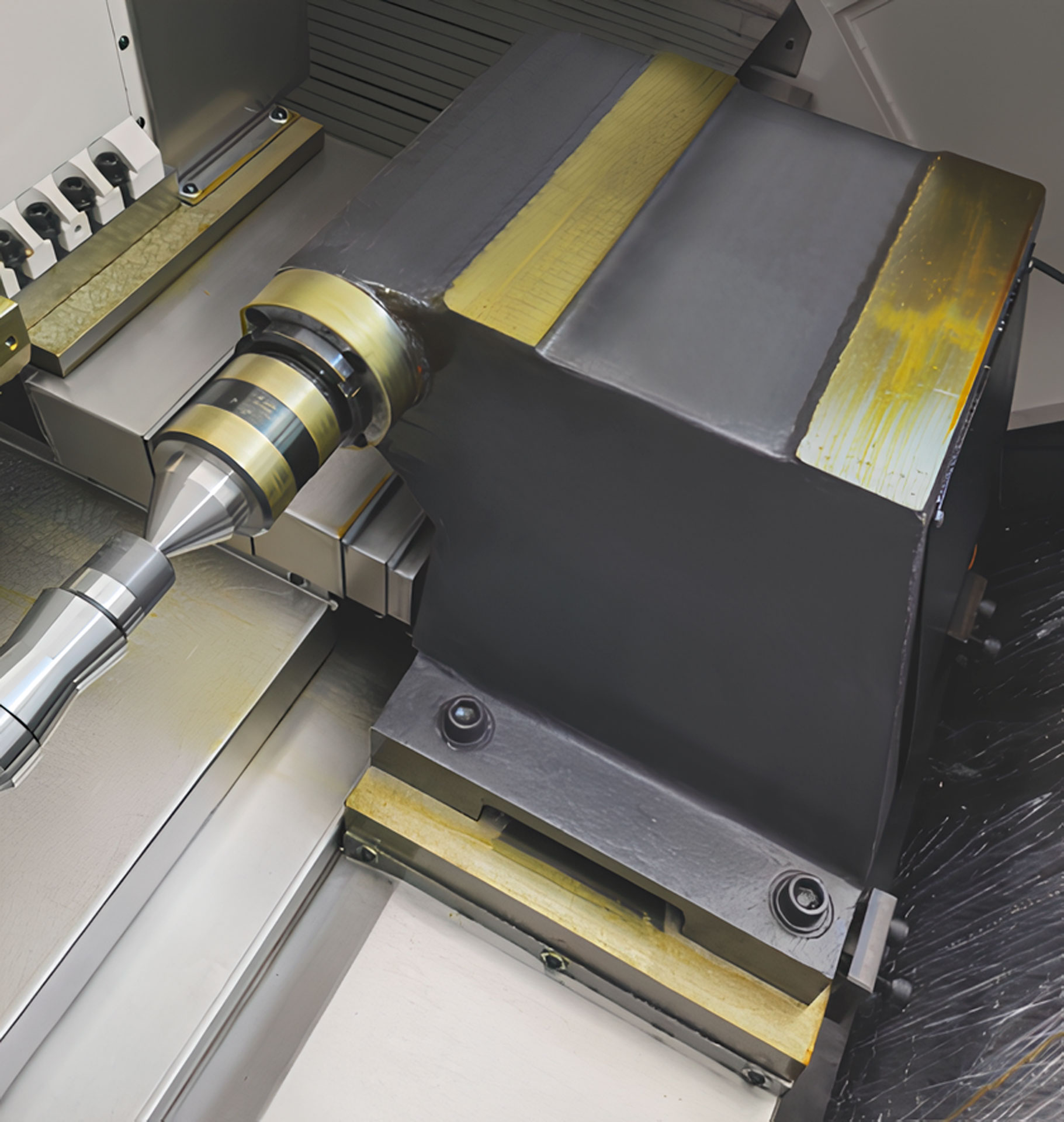

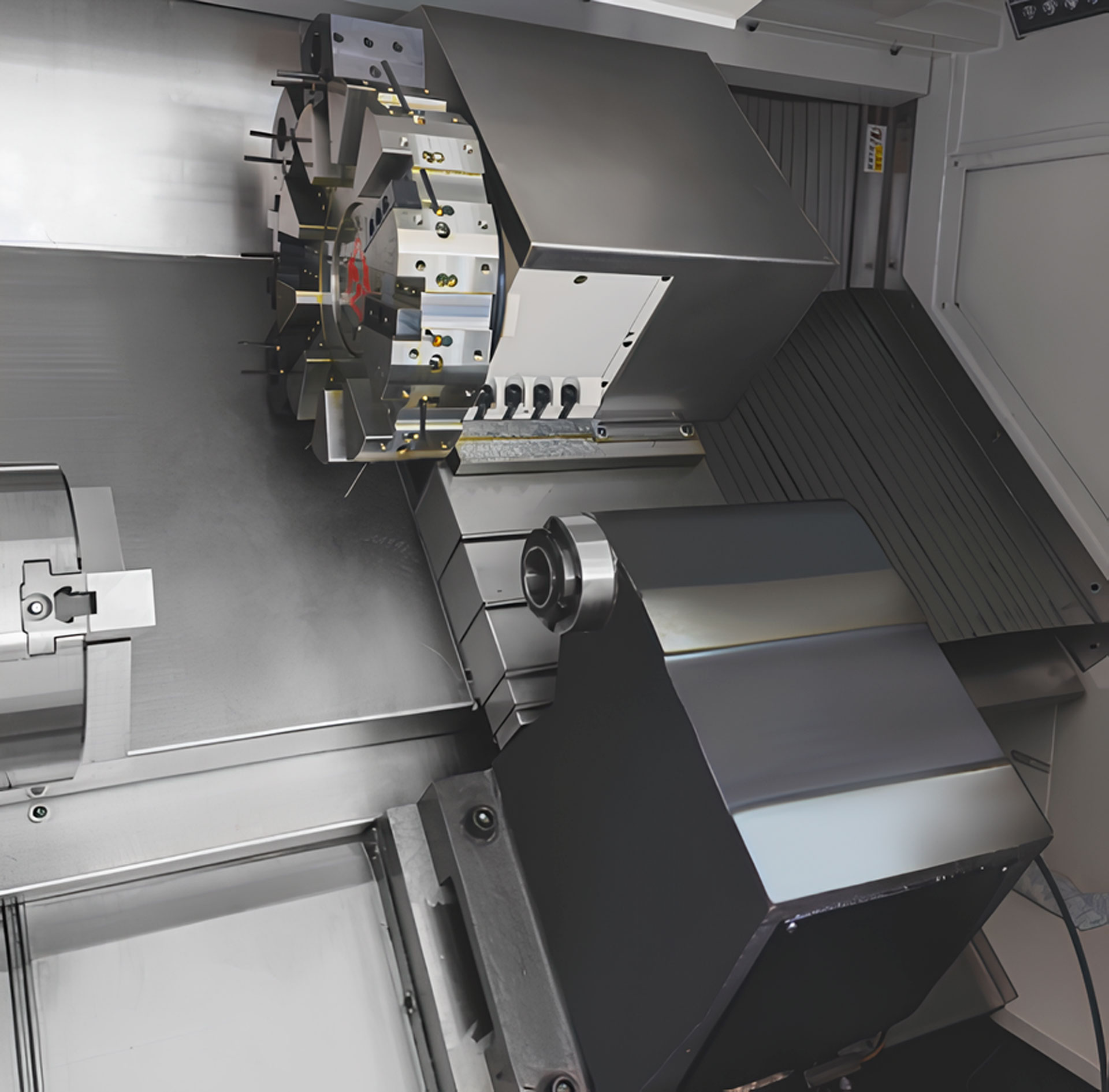

Задняя бабка

• Гидравлическая программируемая, тип MT4.
• Перемещение: 300 мм по линейным направляющим.

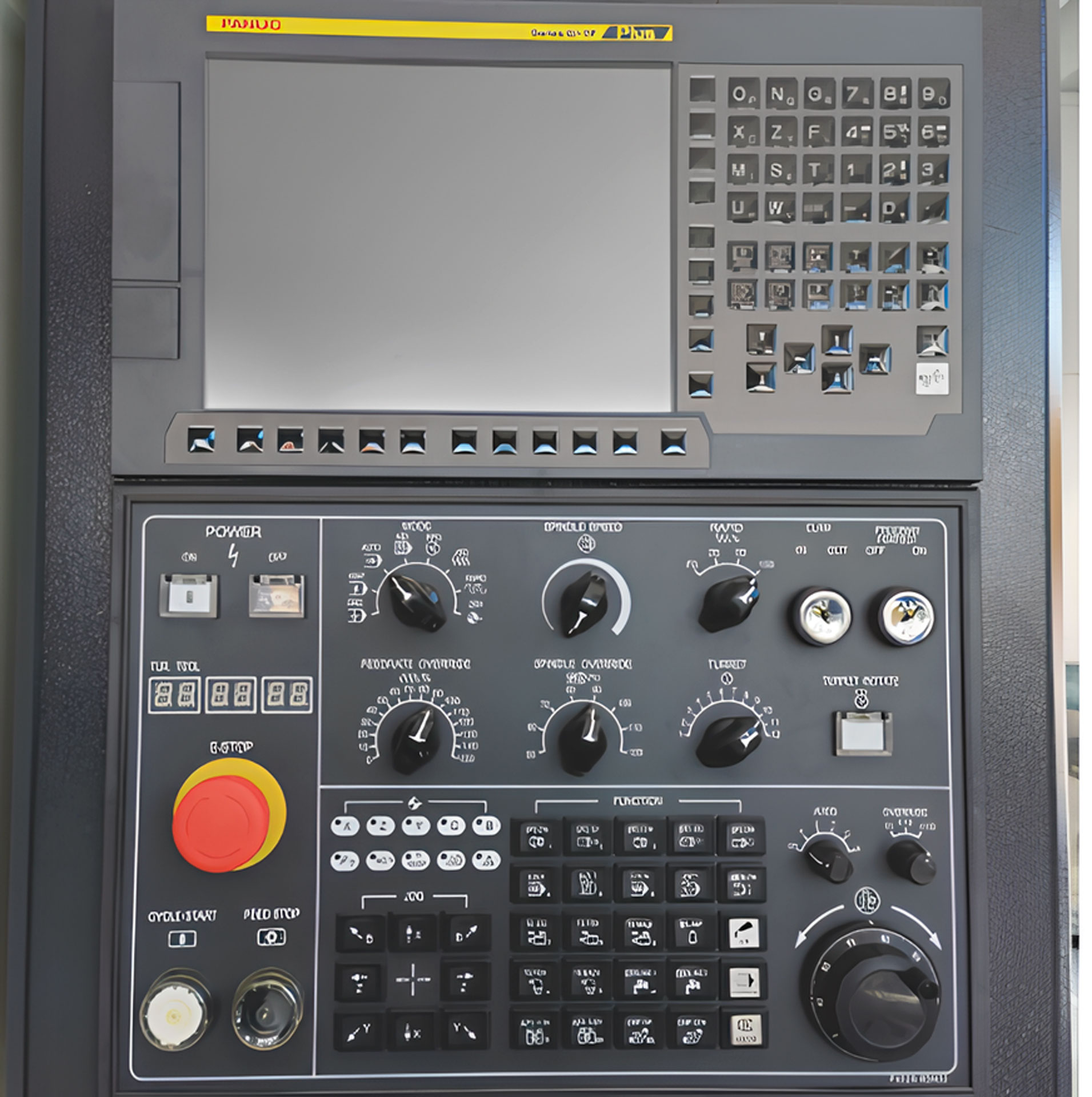

Система ЧПУ и управления

• SYNTEC 22TA с интуитивным интерфейсом.
• Поддержка G-кодов и CAD/CAM-интеграция.
• Интерфейсы RS232, USB.

Система подачи СОЖ

• Отдельный бак СОЖ с системой фильтрации.
• Регулируемые сопла для подачи охлаждающей жидкости.

Централизованная система смазки

• Система HERG (Япония) для ШВП и направляющих.
• Автоматическая смазка с контролем уровня.

Главные преимущества токарно-фрезерного станка BLIN MACHINERY BL H45M Syntec

1. Жёсткость: Наклонная станина 45° с коробчатой конструкцией.
2. Точность: Позиционирование ±0,005 мм, повторяемость ±0,003 мм.
3. Гибкость: Приводные инструменты и ось C.
4. Производительность: Быстрая смена инструмента.
5. Надёжность: Компоненты NSK, HIWIN, MYKUN/SAUTER.
6. Управление: SYNTEC 22TA для высокой автоматизации.

Подходит для высокоточного серийного производства сложных деталей.

Экономическая эффективность

Купить токарный станок BL H45M Syntec — значит обеспечить высокую производительность с минимальными затратами. Надёжные компоненты и автоматизация ускоряют окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, револьверная головка, задняя бабка, опции.
  • Документация: Руководство, электрические схемы.
  • Осмотр: Шпиндель, подшипники, ШВП, направляющие.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 3 100 кг.
    • Габариты: 2 400 × 1 700 × 1 800 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.

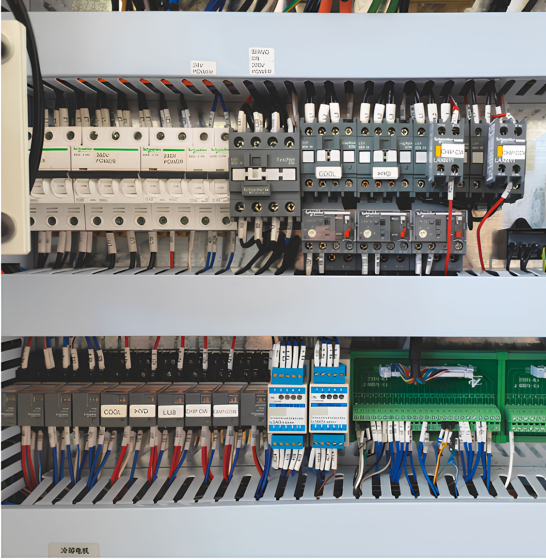

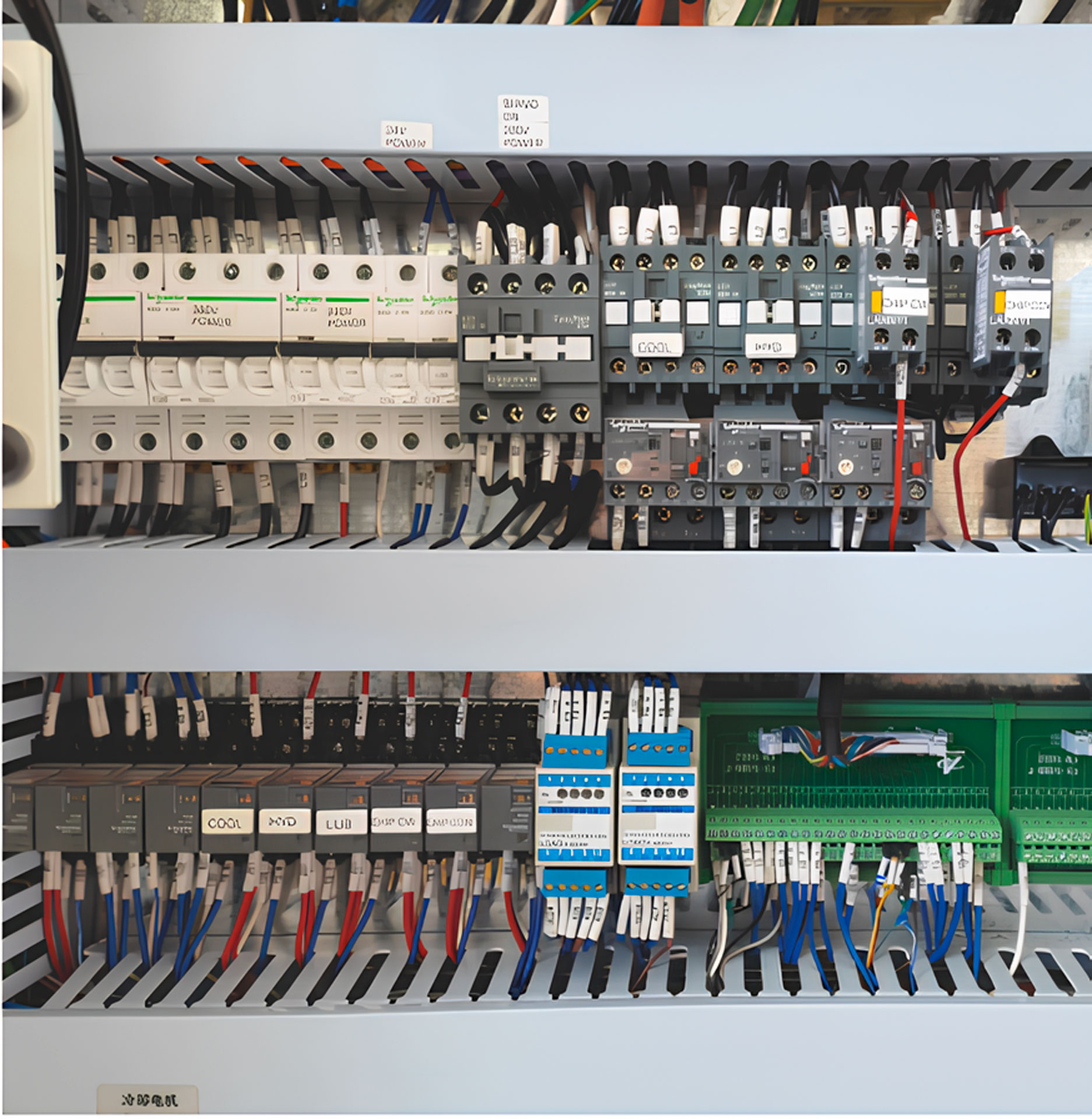

  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндель 7,5/11 кВт.
  • Гидравлика: Гидростанция для патрона и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (3 100 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона и задней бабки.
  • Револьверная головка: Установить MYKUN/SAUTER BMT55 с инструментами (25×25 мм, Ø 40 мм).
  • Дополнительные системы:
    • Конвейер стружки (опция).
    • Измерительный зонд (опция).

Комплектация

• SYNTEC 22TA
• Гидравлический патрон (6’’)
• 12-позиционная револьверная головка BMT55
• Гидравлическая задняя бабка MT4
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
