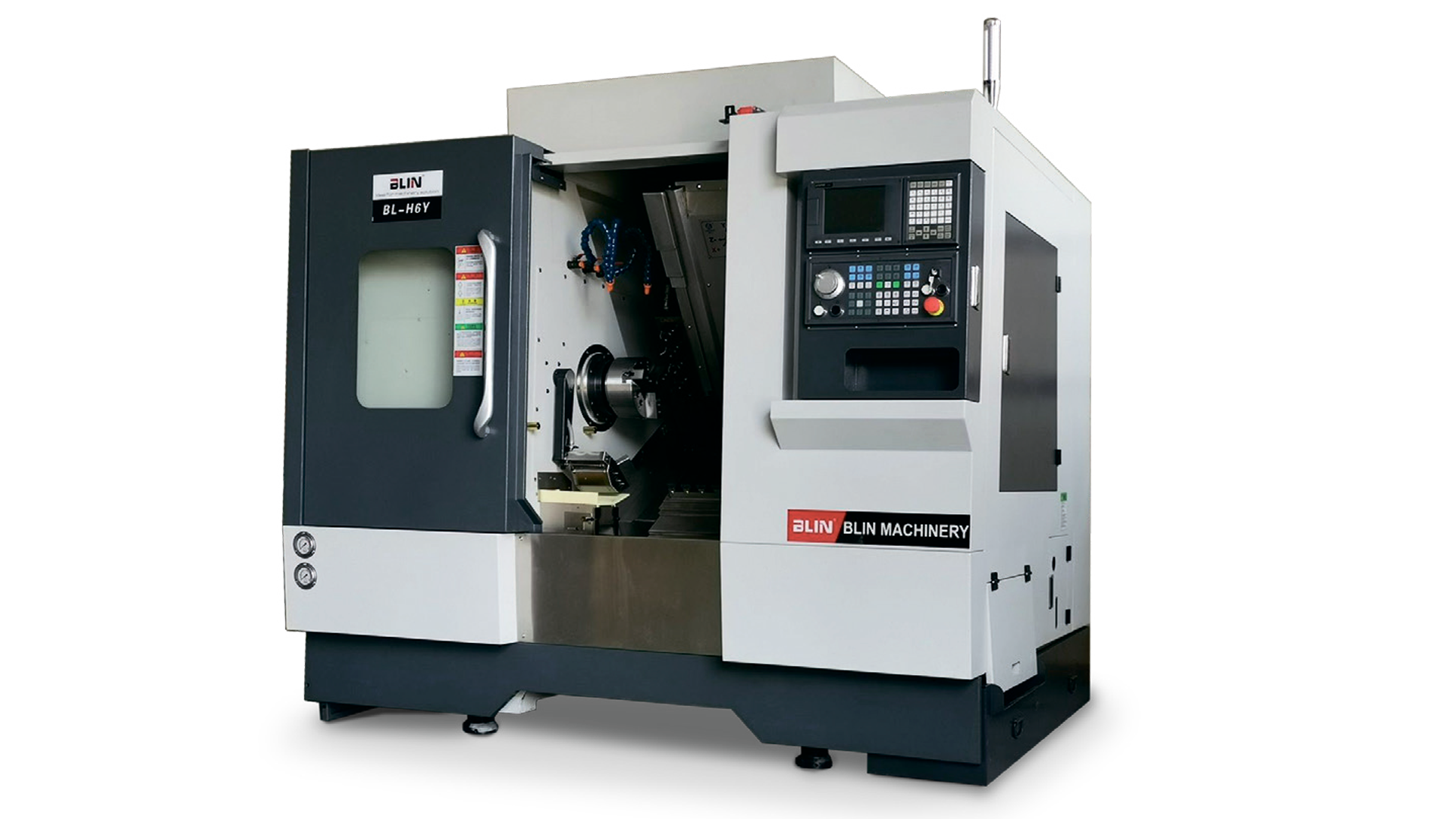

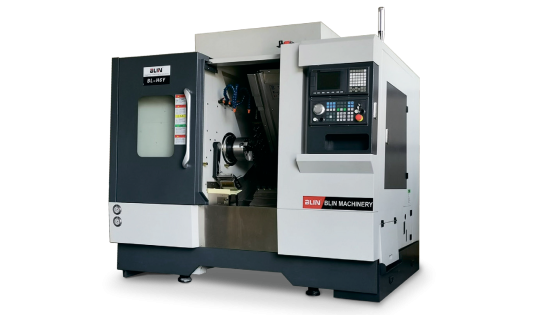

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H6Y Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H6Y Syntec — это высокопроизводительный токарно-фрезерный обрабатывающий центр с наклонной станиной, оснащённый 6’’/8’’ цанговым патроном, 8-позиционной гидравлическо-сервоприводной револьверной головкой и 4+4 независимыми приводными инструментами с осью Y. Разработан для высокоточной обработки деталей диаметром до 150 мм, идеально подходит для машиностроения, медицинской и автомобильной промышленности. Модульная конструкция обеспечивает гибкую адаптацию станка под специфические задачи -  доступна установка уловителя деталей, конвейера стружки или барфидера, в зависимости от производственных нужд.

Назначение станка

• Высокоточная обработка деталей диаметром до 150 мм.
• Комбинированная токарно-фрезерная обработка.
• Сверление, фрезерование и нарезка резьбы за одну установку.
• Автоматизированное производство с высокой точностью.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 30° обеспечивает высокую стабильность и жёсткость.
• Модульная конструкция для гибкой настройки.
• Высокая точность обработки (позиционирование 0,008 мм, повторяемость ±0,0025 мм).
• Интеграция с CAD/CAM-системами для автоматизации.

Области применения

• Машиностроение.
• Медицинские компоненты.
• Автомобильные детали.
• Прецизионные изделия.

Токарно-фрезерный обрабатывающий центр BL H6Y обеспечивает надёжную и точную обработку для серийного производства сложных деталей.

Технические характеристики токарно-фрезерного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 30° из чугуна Meehanite с высокой демпфирующей способностью.
• Цельнолитая конструкция после термообработки.
• Многослойные рёбра жёсткости для повышенной прочности.
• Высокая термическая стабильность и устойчивость к деформациям.
• Низкий центр тяжести для стабильности.

Шпиндель

• Высокоточный интегрированный шпиндель с подшипниками NSK.
• Сервомотор шпинделя с высоким крутящим моментом.
• Диапазон скоростей: 4 000 об/мин (6’’ патрон) / 3 500 об/мин (8’’ патрон).
• Тип носа шпинделя: A2-5 (6’’ патрон) / A2-6 (8’’ патрон).
• Магнитный энкодер SYNTEC для оси C с точностью 0,01°.

Перемещение по осям

• Линейные направляющие THK/NSK (ширина 35 мм).
• Шарико-винтовые пары THK/NSK (Ø 32/25/32 мм).
• Сервоприводы YASKAWA (1,3 кВт).
• Ось Y на коробчатых направляющих для высокой жёсткости.
• Скорость быстрых перемещений: 20/10/20 м/мин.

Револьверная головка и инструмент

• 8-позиционная гидравлическо-сервоприводная головка SAUTER.
• 4+4 независимых приводных инструмента (ER25, 3 000 об/мин, 1,3 кВт).
• Размер хвостовика: 20×20 мм, Ø 25 мм.
• Быстрая смена инструмента.

Система ЧПУ и управления

• SYNTEC 22TB с 8,4-дюймовым дисплеем.
• Интерфейсы RS232, LAN, USB.
• Поддержка G-кодов и интеграция с CAD/CAM.
• Ручной пульт управления.
• Функция самодиагностики.

Система подачи СОЖ

• Насос 0,4 кВт с регулируемыми соплами.
• Бак СОЖ с системой фильтрации.
• Опция: СОЖ высокого давления.

Централизованная система смазки

• Система ISHAN (Тайвань).
• Автоматическая смазка ШВП, направляющих и подшипников.
• Датчик уровня смазки.
• Точная дозировка смазочного материала.

Главные преимущества токарно-фрезерного станка BLIN MACHINERY BL H6Y

1. Высокая жёсткость: Наклонная станина 30° и многослойные рёбра жёсткости.
2. Точность: Позиционирование 0,008 мм, повторяемость ±0,0025 мм.
3. Гибкость: Модульная конструкция для индивидуальной настройки.
4. Производительность: Ось Y и приводные инструменты для комбинированной обработки.
5. Надёжность: Компоненты NSK, THK, SAUTER.
6. Автоматизация: SYNTEC 22TB с поддержкой CAD/CAM.

Идеален для серийного производства высокоточных деталей.

Экономическая эффективность

Купить токарный станок BL H6Y — значит оптимизировать производство с минимальными отходами. Высокая надёжность компонентов и автоматизация обеспечивают быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, револьверная головка, опции.
  • Документация: Руководство, электрические схемы.
  • Осмотр компонентов: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), 2 700 кг.
    • Габариты: 2 100 × 1 520 × 1 940 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндель (5,5/7,5 кВт или 7,5/11 кВт).
  • Гидравлика: Гидравлическая станция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (2 700 кг), уровень, болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0,02 мм/м).
  • Фиксация: Анкерные болты.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить гидравлические шланги.
  • Револьверная головка: Установить SAUTER 8T с 4+4 приводными инструментами (ER25).
  • Инструменты: Установить токарные (20×20 мм, Ø 25 мм) и приводные (ER25).
  • Дополнительные системы:
    • Барфидер (до 44/51 мм).
    • Система охлаждения: насос (0,4 кВт), бак.
    • Конвейер стружки, уловитель деталей (опция).

Комплектация

• SYNTEC 22TB (монитор 8,4”)
• Гидравлический цанговый патрон (6’’/8’’)
• 8-позиционная гидравлическо-сервоприводная револьверная головка SAUTER
• 4+4 независимых приводных инструмента с осью Y
• Чугунная станина Meehanite
• Система смазки ISHAN
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Конвейер стружки
• Уловитель деталей
• Барфидер
• Система подачи СОЖ высокого давления
