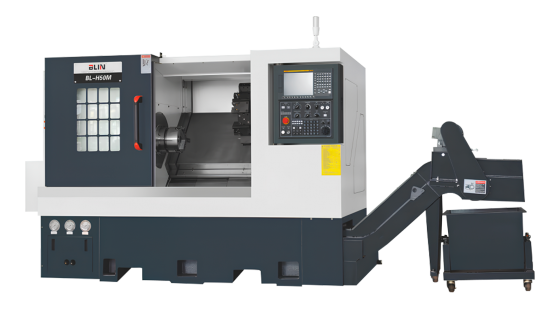

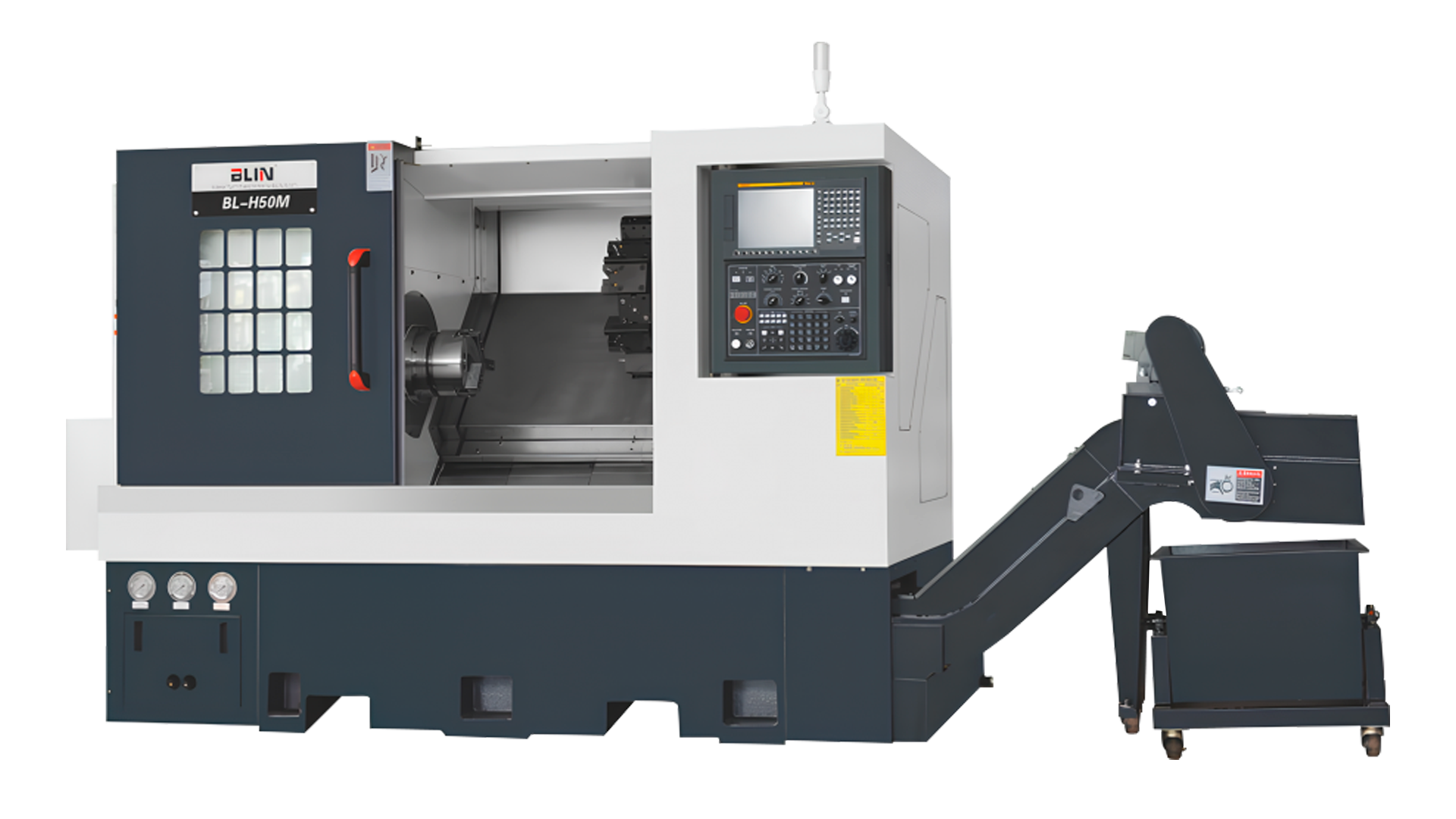

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50M Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H50M Syntec — это универсальный токарно-фрезерный центр с гидравлическим патроном 8’’ и 12-позиционной револьверной головкой с приводными инструментами. Предназначен для обработки деталей диаметром до 330 мм и длиной до 450 мм, идеален для машиностроения, авиационной и автомобильной промышленности. Модульная конструкция обеспечивает гибкость для интеграции опций, таких как конвейер стружки или измерительный зонд.

Назначение станка

• Высокоточная токарная и фрезерная обработка деталей до 330 мм.
• Комбинированная обработка с осью C за одну установку.
• Автоматизация серийного производства.
• Обработка прутков диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина 45° для высокой жёсткости.
• Модульная конструкция для гибкой настройки.
• Высокая точность (позиционирование ±0,005 мм, повторяемость ±0,003 мм).
• Интеграция с CAD/CAM-системами для автоматизации.

Области применения

• Машиностроение.
• Авиационные компоненты.
• Автомобильные детали.
• Прецизионные изделия.

Токарный станок BL H50M Syntec обеспечивает надёжную и точную обработку для серийного производства сложных деталей.

Технические характеристики токарно-фрезерного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 45° из чугуна Meehanite с высокой демпфирующей способностью.
• Цельнолитая конструкция после термообработки.
• Многослойные рёбра жёсткости для повышенной прочности.
• Высокая термическая стабильность и устойчивость к деформациям.

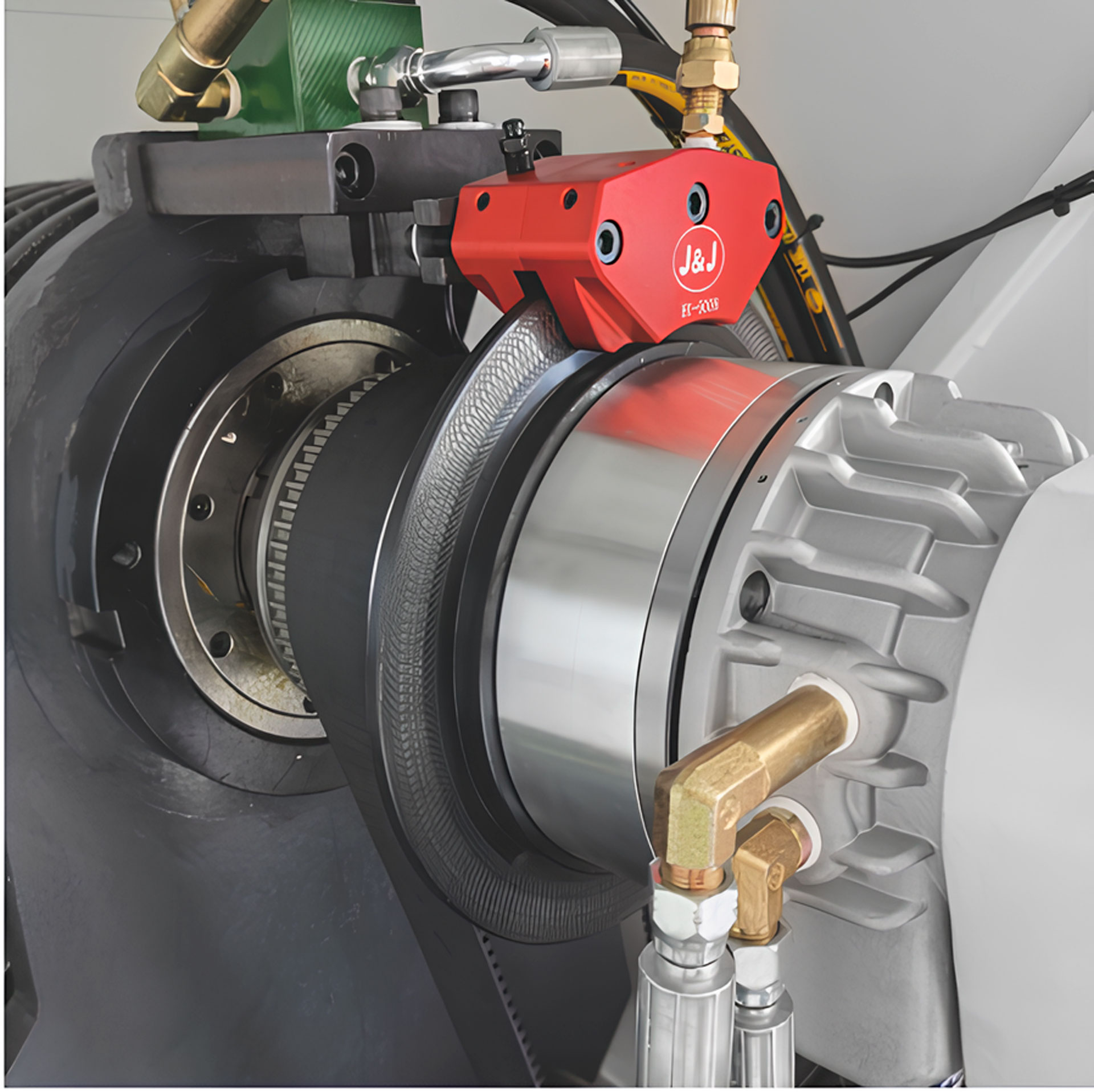

Шпиндель

• Высокоточный интегрированный шпиндель с подшипниками NSK/FAG.
• Сервомотор шпинделя мощностью 11/15 кВт.
• Диапазон скоростей: 3 500 об/мин.
• Тип носа шпинделя: A2-6.
• Индексация оси C с точностью 0,01°.

Перемещение по осям

• Линейные направляющие роликового типа HIWIN/PMI (ширина 35 мм).
• Шарико-винтовые пары Ø 32 мм/10 мм (X) и Ø 32 мм/12 мм (Z).
• Сервоприводы для осей X/Z.
• Скорость быстрых перемещений: 30 м/мин.

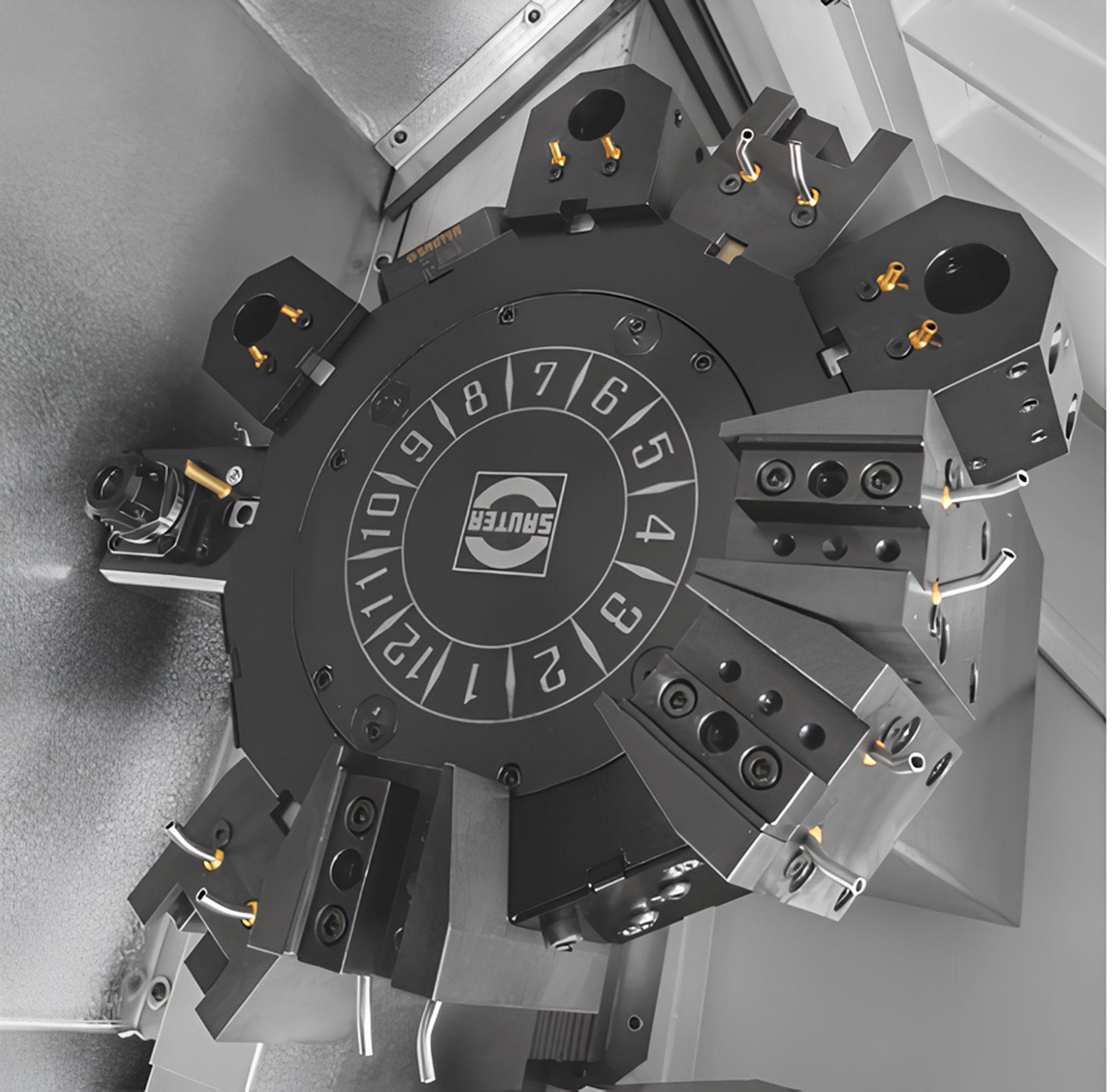

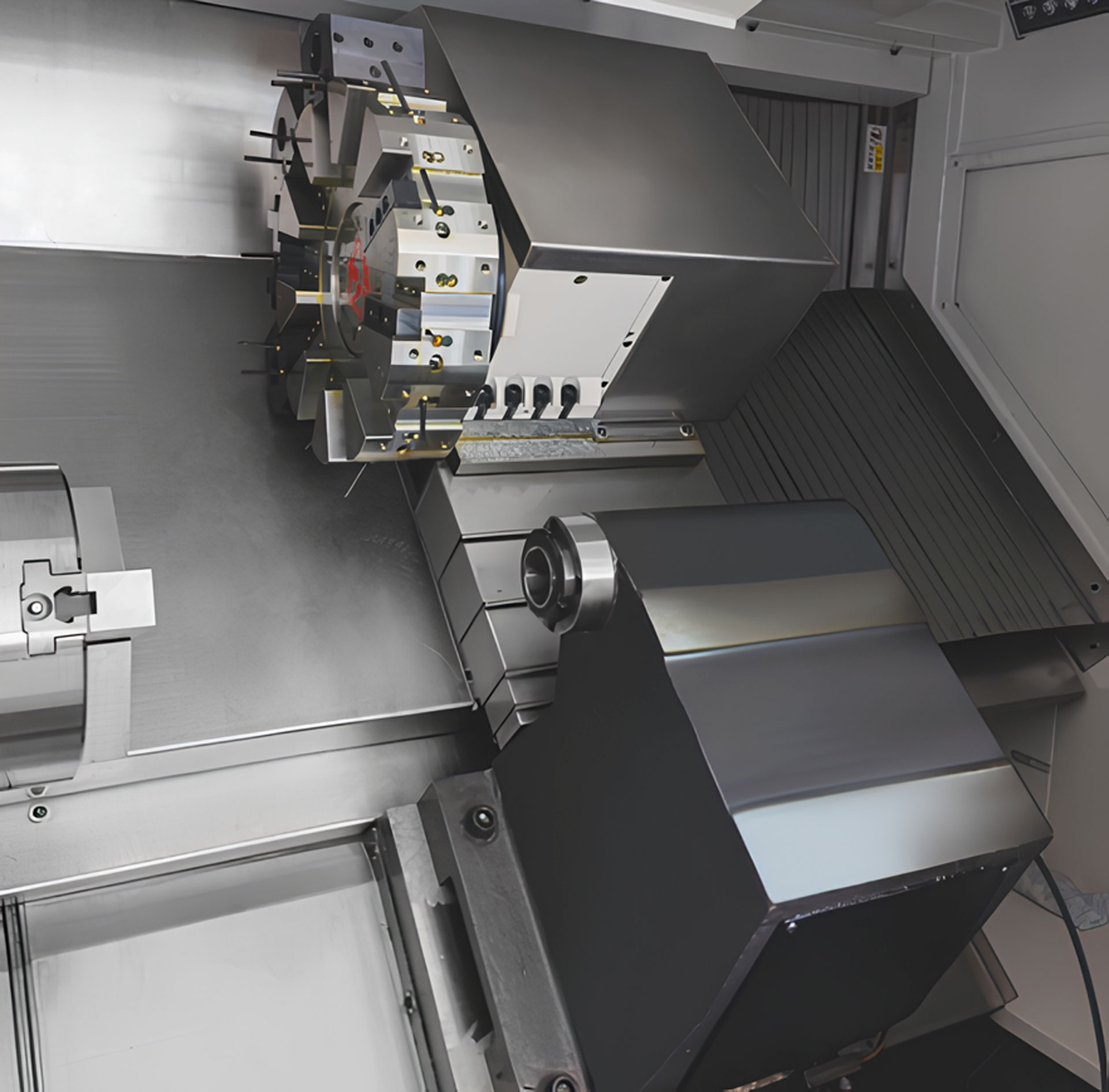

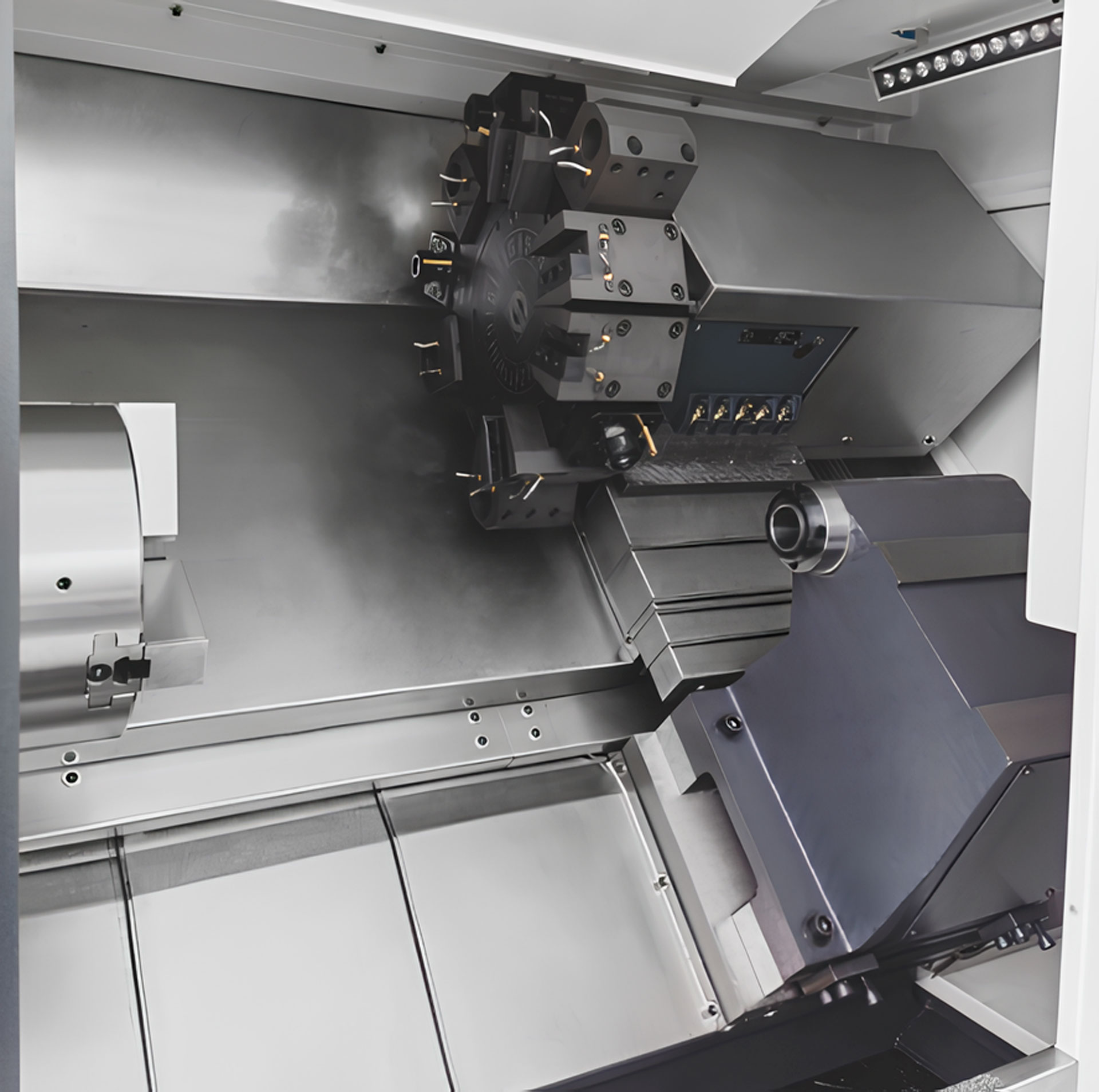

Револьверная головка и инструмент

• 12-позиционная сервоприводная головка BMT55 (ER32).
• Приводные инструменты с скоростью 5 000 об/мин.
• Размер хвостовика: 25×25 мм, Ø 40 мм.

Система ЧПУ и управления

• SYNTEC 22TB с поддержкой G-кодов и CAD/CAM.
• Интерфейсы RS232, LAN, USB.
• Ручной пульт управления.

Система подачи СОЖ

• Отдельный бак с системой фильтрации.
• Регулируемые сопла.

Централизованная система смазки

• Система HERG для автоматической смазки.
• Датчик уровня смазки.

Главные преимущества токарно-фрезерного станка BLIN MACHINERY BL H50M Syntec

1. Высокая жёсткость: Наклонная станина 45° и роликовые направляющие.
2. Точность: Позиционирование 0,005 мм, повторяемость ±0,003 мм.
3. Гибкость: Модульная конструкция для индивидуальной настройки.
4. Производительность: Приводные инструменты и быстрая смена.
5. Надёжность: Компоненты NSK, HIWIN, SAUTER.
6. Автоматизация: SYNTEC 22TB с CAD/CAM.

Идеален для серийного производства высокоточных деталей.

Экономическая эффективность

Купить токарный станок BL H50M Syntec — значит оптимизировать производство с минимальными отходами. Высокая надёжность компонентов и автоматизация обеспечивают быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, патрон, револьверная головка, опции.
  • Документация: Руководство, электрические схемы.
  • Осмотр компонентов: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0.02 мм/м), 4 100 кг.
    • Габариты: 2 500 × 1 500 × 1 700 мм + 1 м.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, шпиндель (11/15 кВт).
  • Гидравлика: Гидравлическая станция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (4 100 кг), уровень, болты, смазка HERG, СОЖ.
• Установка станка
  • Размещение: Выровнять (≤0.02 мм/м).
  • Фиксация: Анкерные болты.

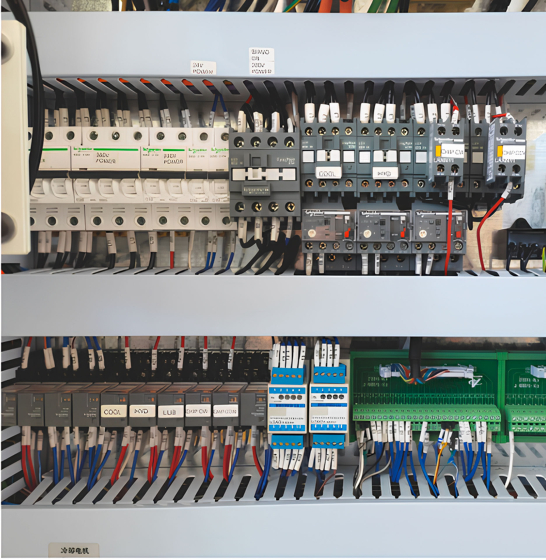

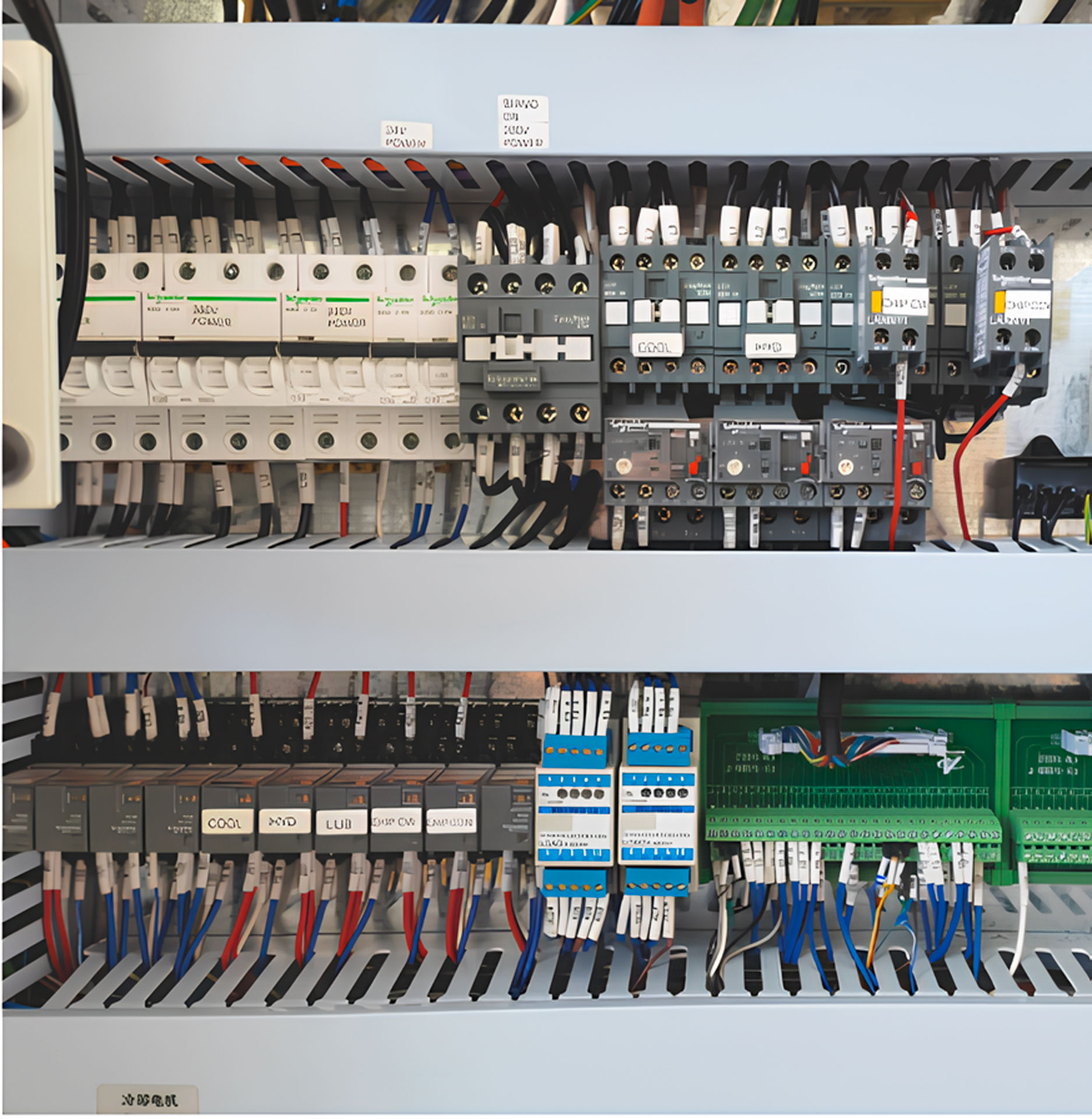

  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить гидравлические шланги.
  • Револьверная головка: Установить BMT55 с приводными инструментами (ER32).
  • Инструменты: Установить токарные (25×25 мм, Ø 40 мм) и приводные (ER32).
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Измерительный зонд (опция).

Комплектация

• SYNTEC 22TB (монитор 8,4”)
• Гидравлический патрон (8’’)
• 12-позиционная сервоприводная револьверная головка BMT55

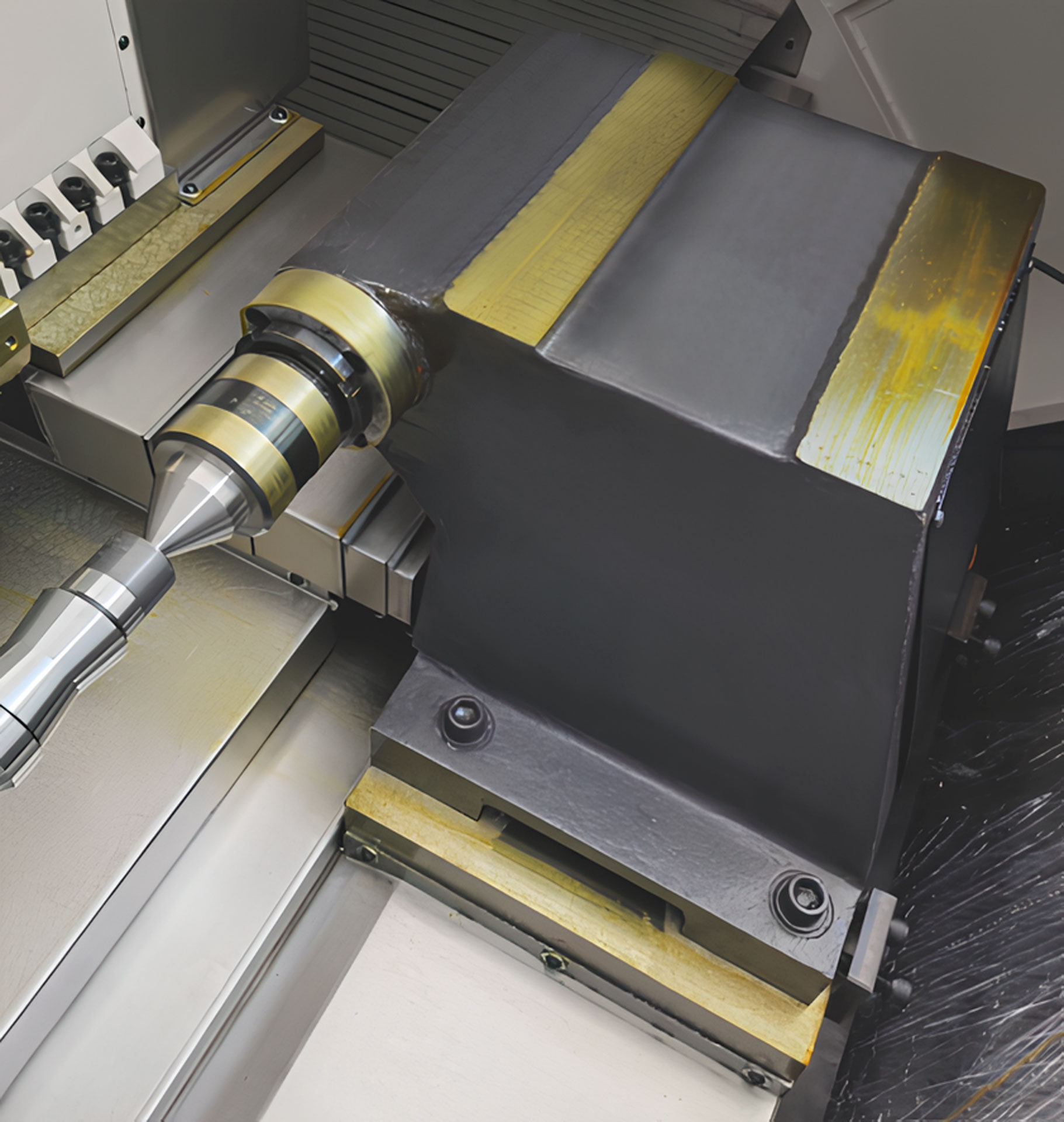

• Гидравлическая программируемая задняя бабка MT5
• Чугунная станина Meehanite
• Система смазки HERG
• Освещение, сигнальная лампа
• Трансформатор 380 В
• Документация

Дополнительная комплектация

• Автоматический конвейер стружки
• Измерительный зонд
