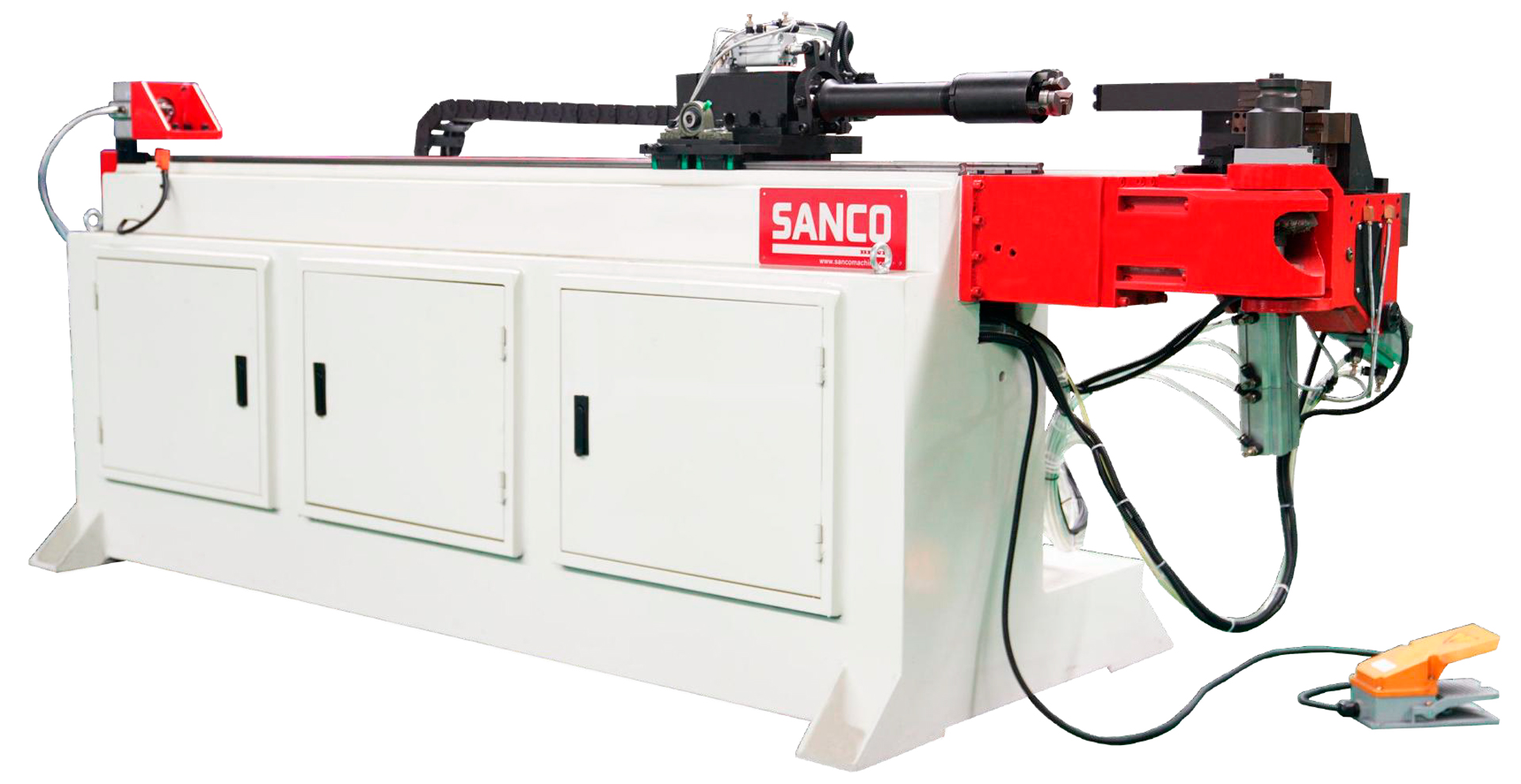

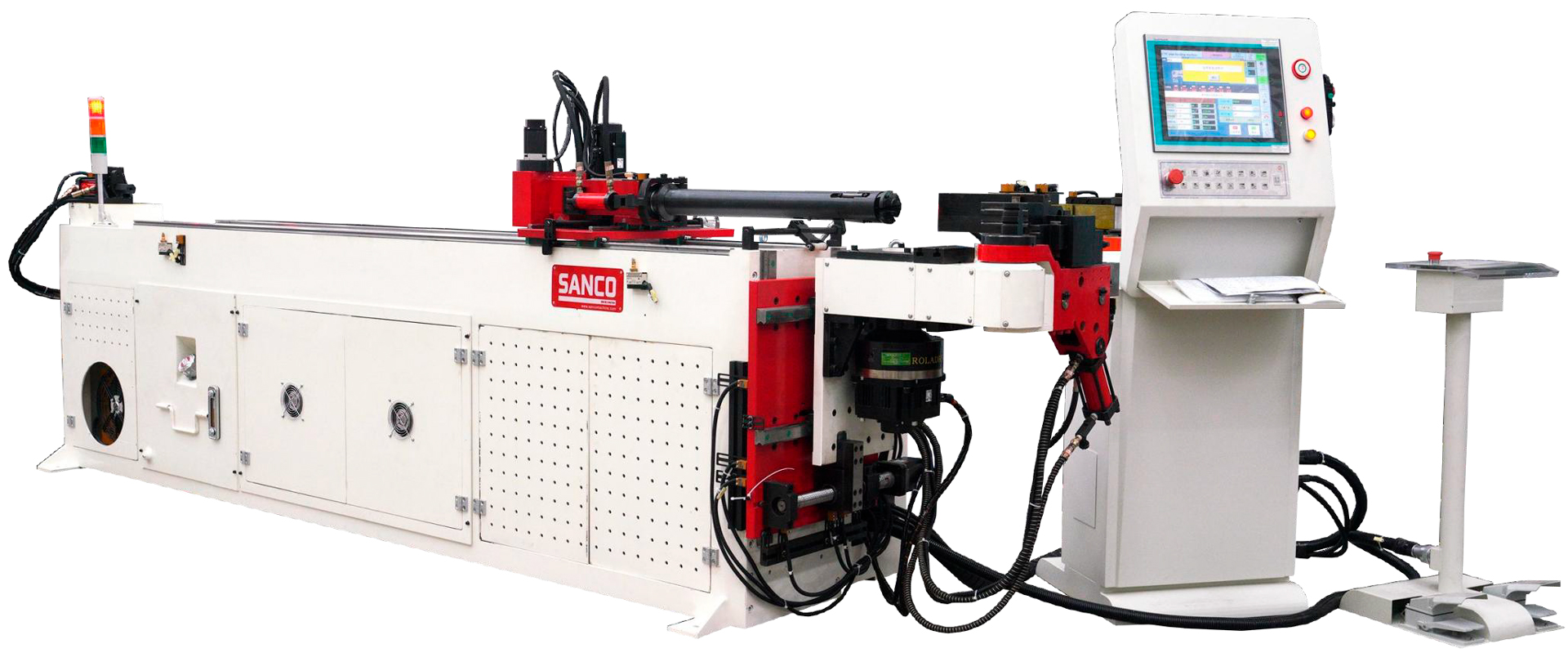

Трубогиб автоматический с ЧПУ SANCO SB-18CNC

Китай

Максимальный диаметр гибки (черная сталь) 18×1,6
Максимальный диаметр гибки (нержавейка) 18
Максимальный диаметр гибки (квадратная труба) 12×12×1,5
Максимальный радиус гибки 80

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Трубогиб автоматический с ЧПУ SANCO SB-18CNC - компактное оборудование для высокоточной гибки тонкостенных профилей. Сервоприводы гарантируют стабильный такт и минимальный разброс углов.

Назначение и области применения

Гибка круглых и квадратных труб малого сечения для мебельных каркасов и декоративных конструкций.
Изготовление компонентов для лёгкой промышленности, спортивного инвентаря и электротехники.
Серийное производство деталей с минимальным радиусом изгиба 1,5×OD.
Интеграция в автоматизированные линии с удалённым контролем параметров.

Ключевые функциональные возможности

Функция	Описание
Сервоприводы всех осей	Гибка, подача и вращение управляются независимыми двигателями
Удалённый мониторинг	Подключение к сети по проводу, Wi-Fi или 4G-модулю для диагностики
Регулировка скоростей	9 ступеней настройки для гибки, поворота и подачи заготовки
Точность позиционирования	Отклонение ±0,1° по углам и ±0,1 мм по длине подачи
Рабочая зона	Длина дорна 2 000 мм, максимальный угол изгиба 195°

Преимущества использования

Динамичный такт: Скорость гибки 200°/с и подачи 1 500 мм/с ускоряет выпуск партии.
Микронная повторяемость: Сервоциклы исключают накопленные погрешности при серийной работе.
Гибкость настройки: 9 режимов скорости адаптируют агрегат под хрупкие и вязкие материалы.
Удалённая диагностика: Встроенные интерфейсы сети упрощают техническое обслуживание без выезда инженера.
Компактность: Габариты 2 760×600×900 мм позволяют разместить станок в небольшом цехе.

Установка сочетает автоматизацию трёх осей, прецизионное позиционирование и сетевую интеграцию, становясь эффективным инструментом для мелкосерийного и массового выпуска трубных узлов.

Технические характеристики станка

Характеристика	Значение
Модель	SB-18CNC
Макс. сечение трубы (CS/SS/Квадрат)	18×1,6 / 18×1,0 / 12×12×1,5 мм
Макс. радиус гибки	80 мм
Мин. радиус гибки	1,5×OD
Длина дорна	2 000 мм
Макс. угол гибки	195°
Скорость гибки / поворота / подачи	200°/с / 360°/с / 1 500 мм/с (0–9 ступеней)
Точность гибки / поворота / подачи	±0,1° / ±0,1° / ±0,1 мм
Мощность гидронасоса	3,0 кВт
Масса	900 кг
Габариты (Д×Ш×В)	2 760×600×900 мм
Контроллер	Проводная сеть / Wi-Fi / 4G (опция: Windows XP ПК)

Детальное описание узлов станка

Кинематика и приводы

Три независимых серводвигателя управляют гибкой, вращением трубы и линейной подачей, исключая механические люфты.
Гидравлический контур мощностью 3,0 кВт обеспечивает надёжный зажим заготовки и работу вспомогательных механизмов.

Система управления и связь

PLC-контроллер поддерживает удалённое подключение через кабель, Wi-Fi или 4G, упрощая загрузку программ и диагностику неисправностей.
Многоступенчатая регулировка скоростей (0–9 режимов) позволяет оптимизировать цикл под каждый тип материала.

Точность и рабочая зона

Дорн длиной 2 000 мм поддерживает тонкостенные трубы, предотвращая складки при радиусе 1,5×OD.
Микронная повторяемость ±0,1 мм по подаче и ±0,1° по осям гарантирует стабильное качество без последующей калибровки.

Безопасность и дополнительные модули

Инфракрасные защитные завесы (опция) останавливают движение при попадании оператора в рабочую зону.
Модули автоматической загрузки, отрезки, перфорации и гибки в левом/правом направлении расширяют технологические возможности.

Главные преимущества трубогиба SANCO SB-18CNC

Скорость: Динамичные сервоприводы сокращают холостые ходы и повышают выработку.
Точность: Стабильное позиционирование исключает брак при длительных сериях.
Сетевая интеграция: Удалённый доступ ускоряет отладку и снижает простой оборудования.
Универсальность: Один агрегат обрабатывает круглые, квадратные и нержавеющие профили.
Компактность: Небольшие габариты и масса 900 кг упрощают размещение в ограниченном пространстве.

Экономическая эффективность

Трубогиб автоматический с ЧПУ SANCO SB-18CNC, цена на который оптимизирована для малых и средних производств, привлекает цеха, стремящиеся к минимизации ручного труда. Трёхосевая сервокинематика радикально сокращает время наладки, а микронная точность сводит к нулю затраты на исправление брака. Удалённый мониторинг через Wi-Fi или 4G ускоряет диагностику, исключая длительные простои. Возможность подключения опций автоматической загрузки, отрезки и перфорации адаптирует линию под конкретные чертежи, обеспечивая быструю окупаемость даже при выпуске мелких партий.

Дополнительная комплектация

Промышленный ПК на базе Windows XP (опция)
Модули отрезки, перфорации, токарки и гибки влево/вправо
Система автоматической подачи заготовок и робот-манипулятор
Инфракрасный защитный занавес и система охлаждения (воздушная/масляная/водяная)
