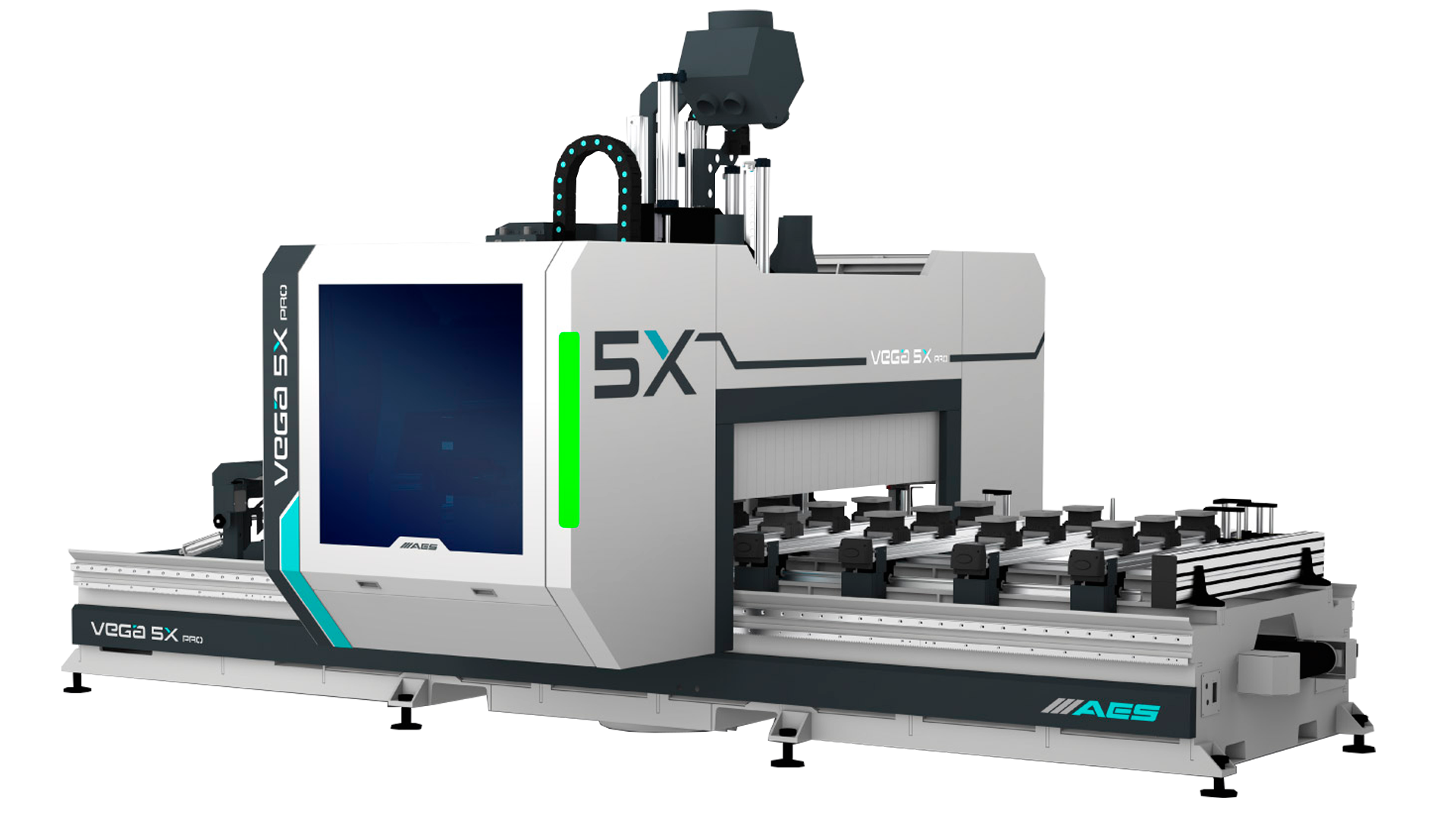

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1332

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1332 разработан для высокоточной обработки древесины, плитных материалов, пластиков и композитных материалов в производстве мебели, дверей, окон и сложных конструкций. Станок выполняет фрезерование, 3D-обработку, угловую резку, сверление и нарезку пазов, обеспечивая высокую производительность и качество. Пятиосевой шпиндель и передовое программное обеспечение делают его универсальным решением для серийного и индивидуального производства, включая изготовление лестничных косоуров и арочных элементов.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с ребрами жесткости, что обеспечивает надежность при интенсивных нагрузках. Снятие внутренних напряжений и обработка на станке с ЧПУ за одну базировку гарантируют точность и стабильность поверхностей для установки рабочих узлов.

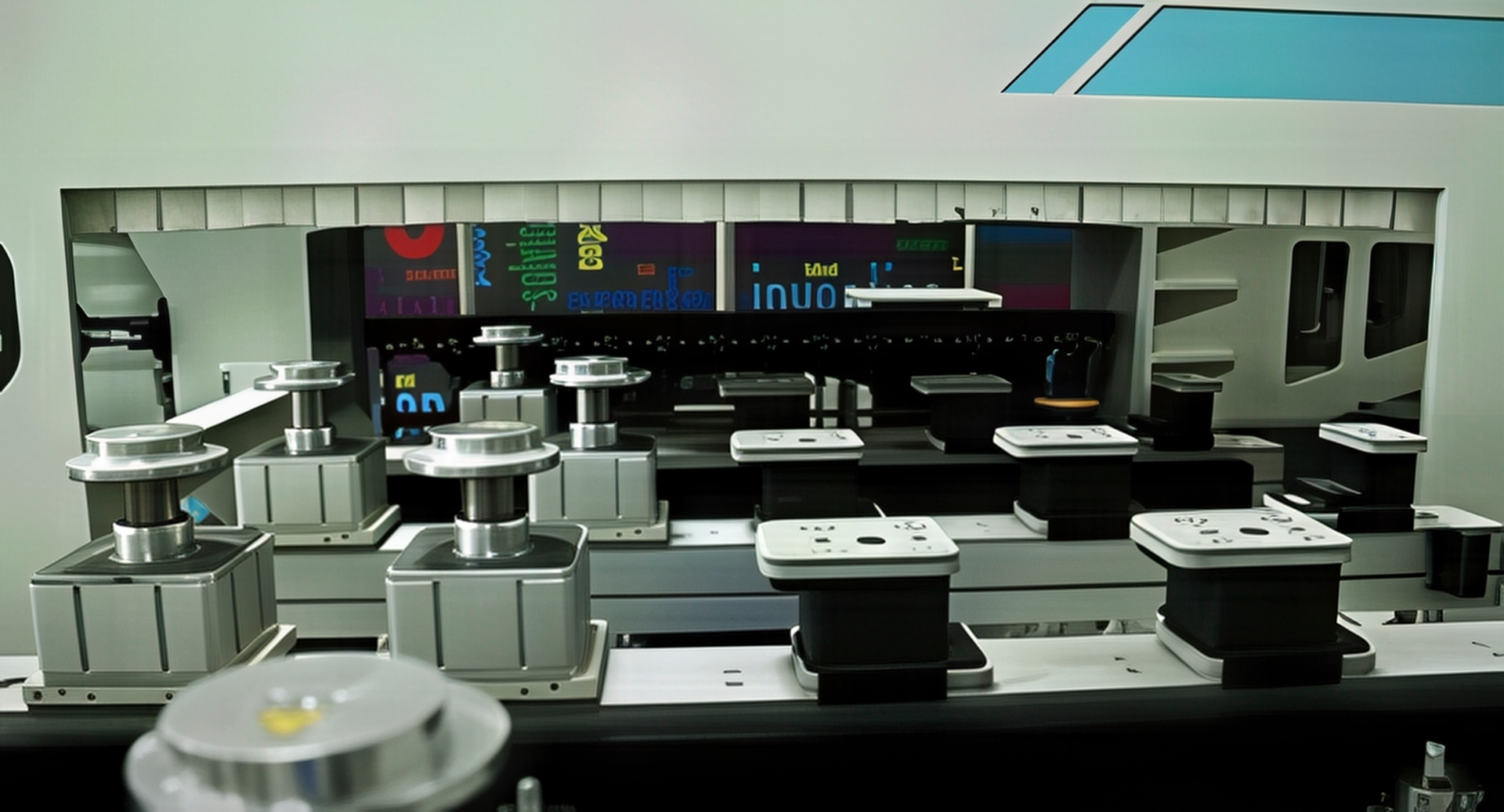

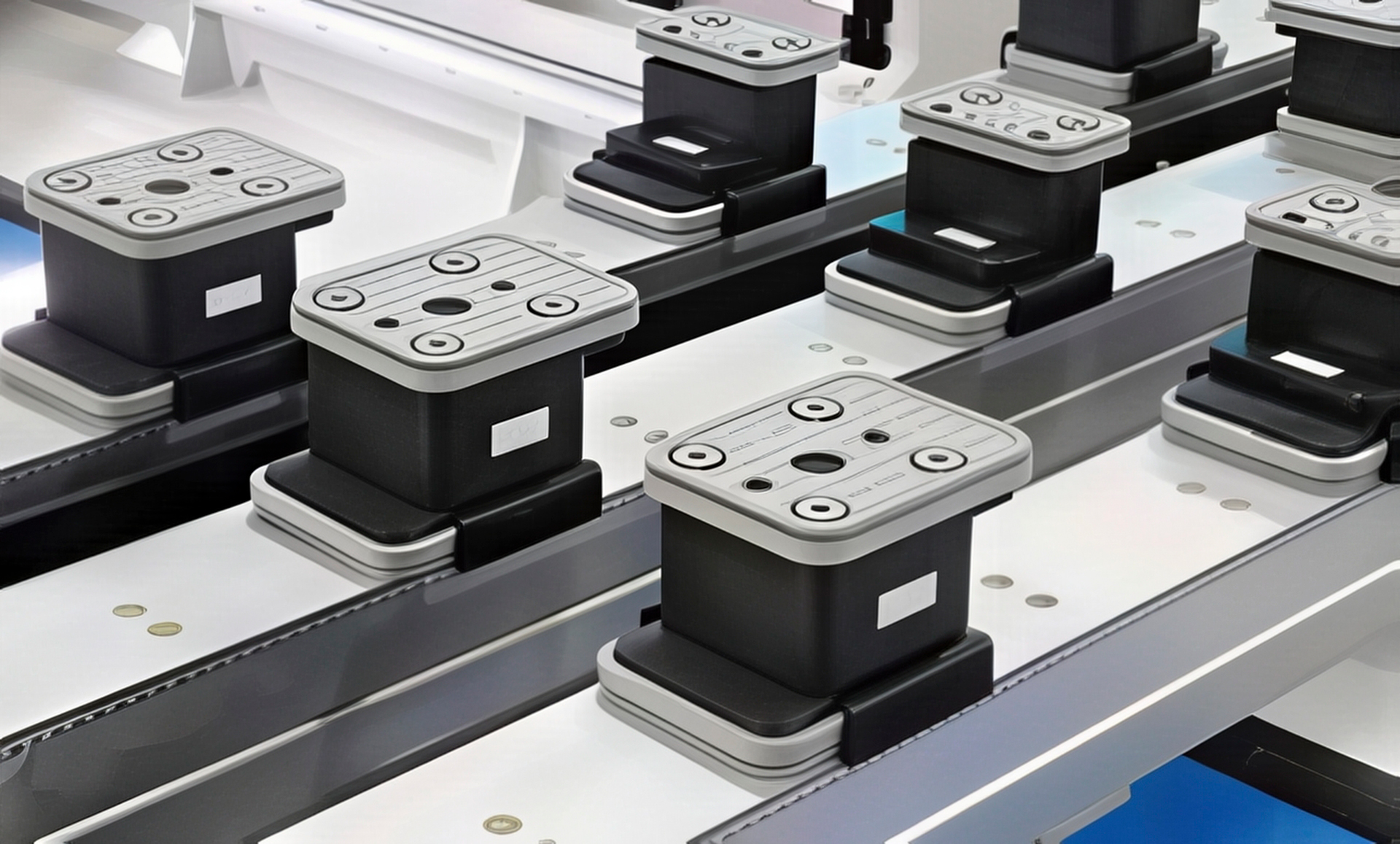

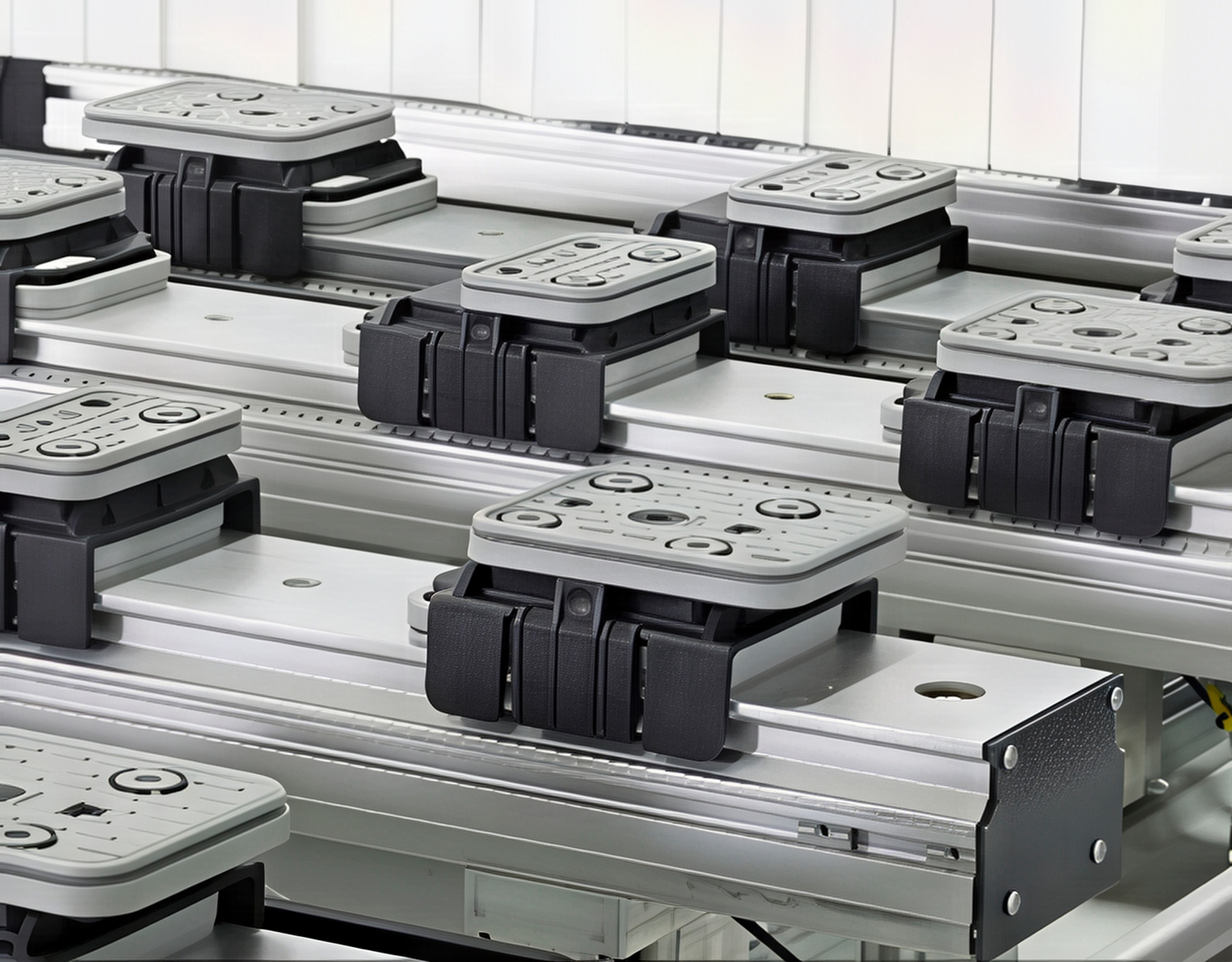

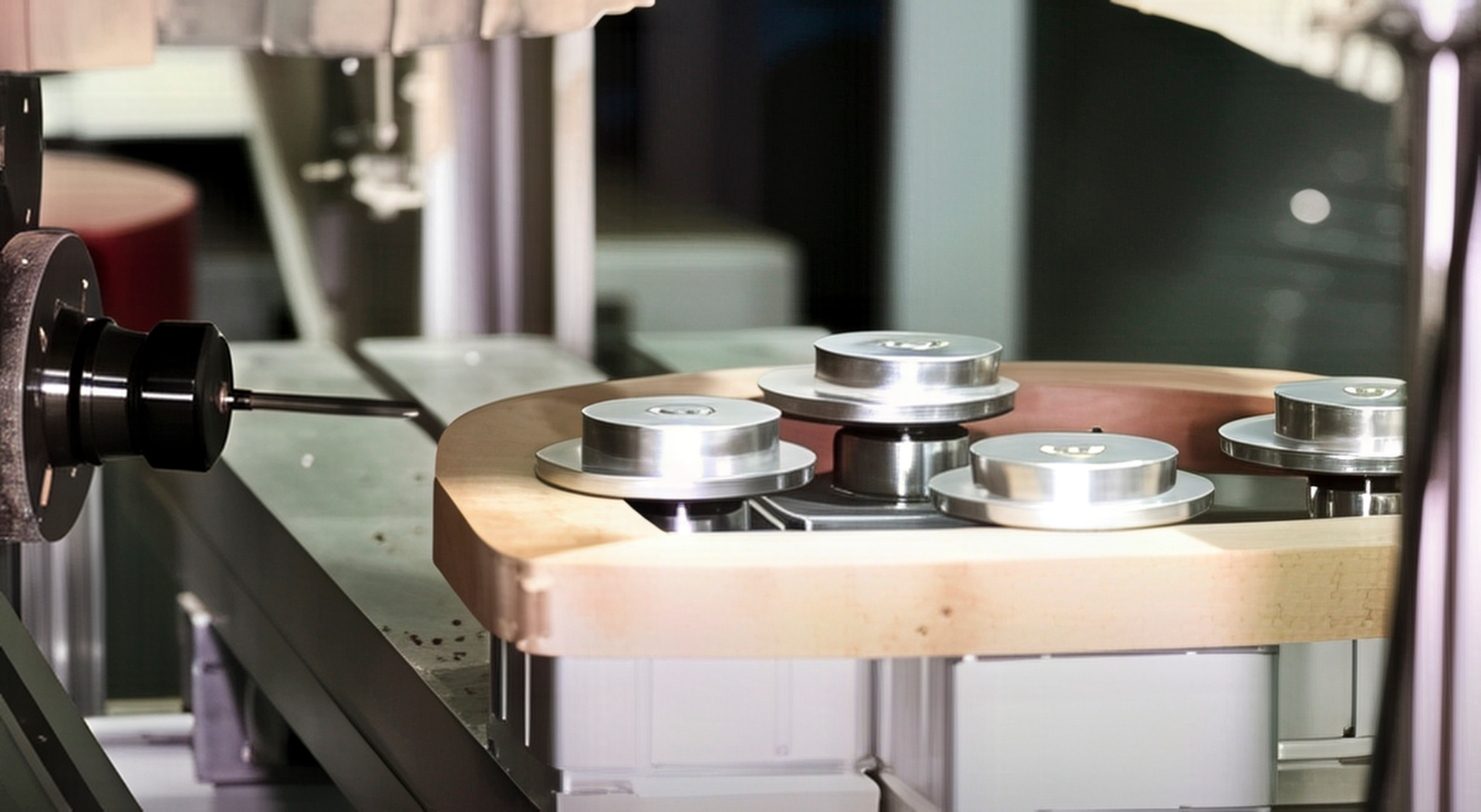

Рабочий стол

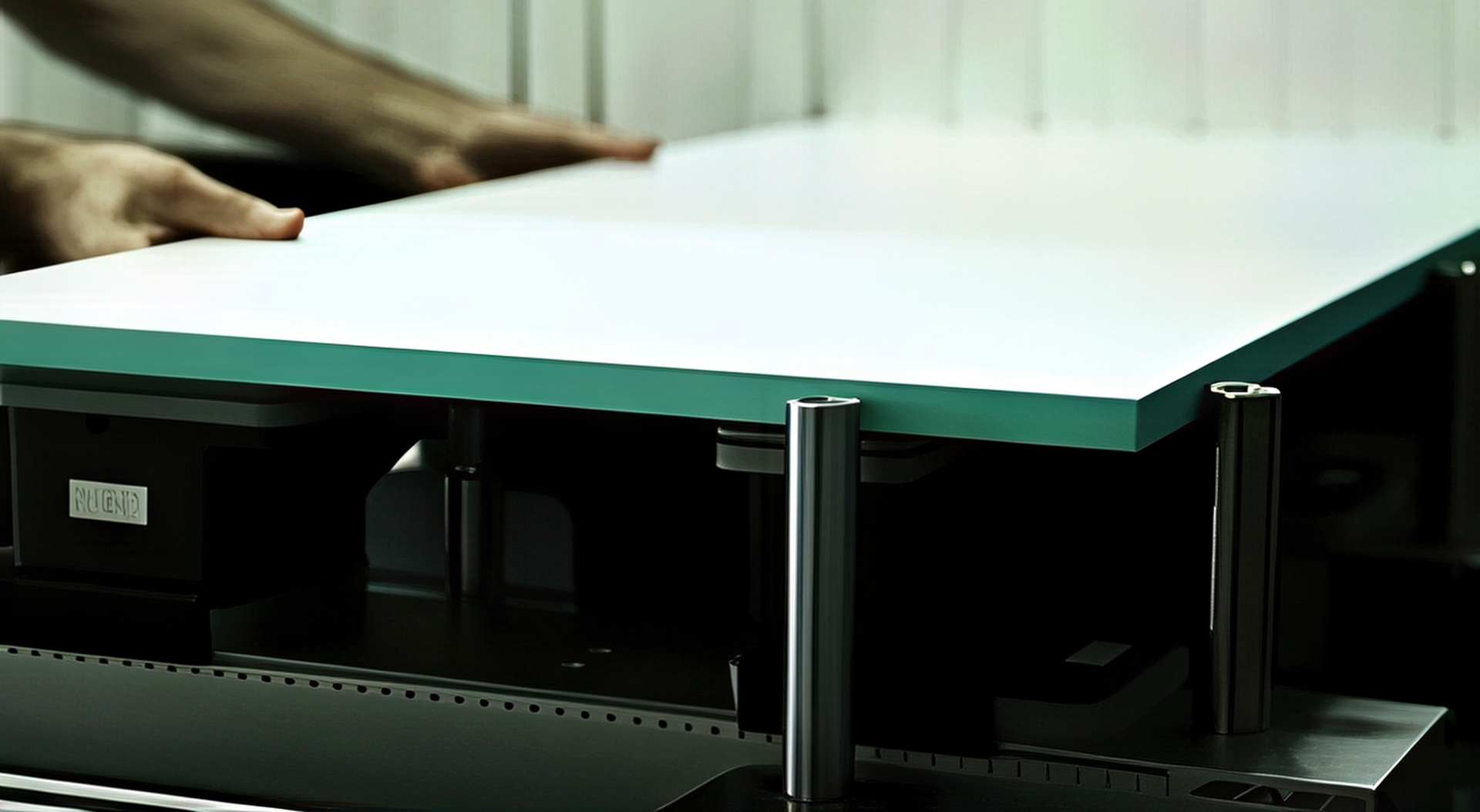

Рабочий стол состоит из шести вакуумных консолей Schmalz (1300 x 85 мм) с однопоршневыми присосками. Каждая консоль оснащена тремя вакуумными блоками (140 x 115 x 85 мм и 125 x 75 x 85 мм) для надежной фиксации. Нулевые упоры обеспечивают точное позиционирование, а разгрузочные поршни упрощают выгрузку. Опционально доступен вакуумный зажим 170 x 135 x 85 мм с диапазоном сжатия 15–85 мм и одноконтурной пневматической системой.

Перемещение по осям

Перемещение по осям осуществляется с помощью реечных передач и бесщеточных серводвигателей, обеспечивающих скорости до 70 м/мин (X/Y) и 20 м/мин (Z). Угловые скорости осей A/C (120°/с) гарантируют высокую точность и производительность при сложной обработке.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, снижая износ механических компонентов. Управление через блок ЧПУ с возможностью ручной смазки минимизирует затраты на обслуживание.

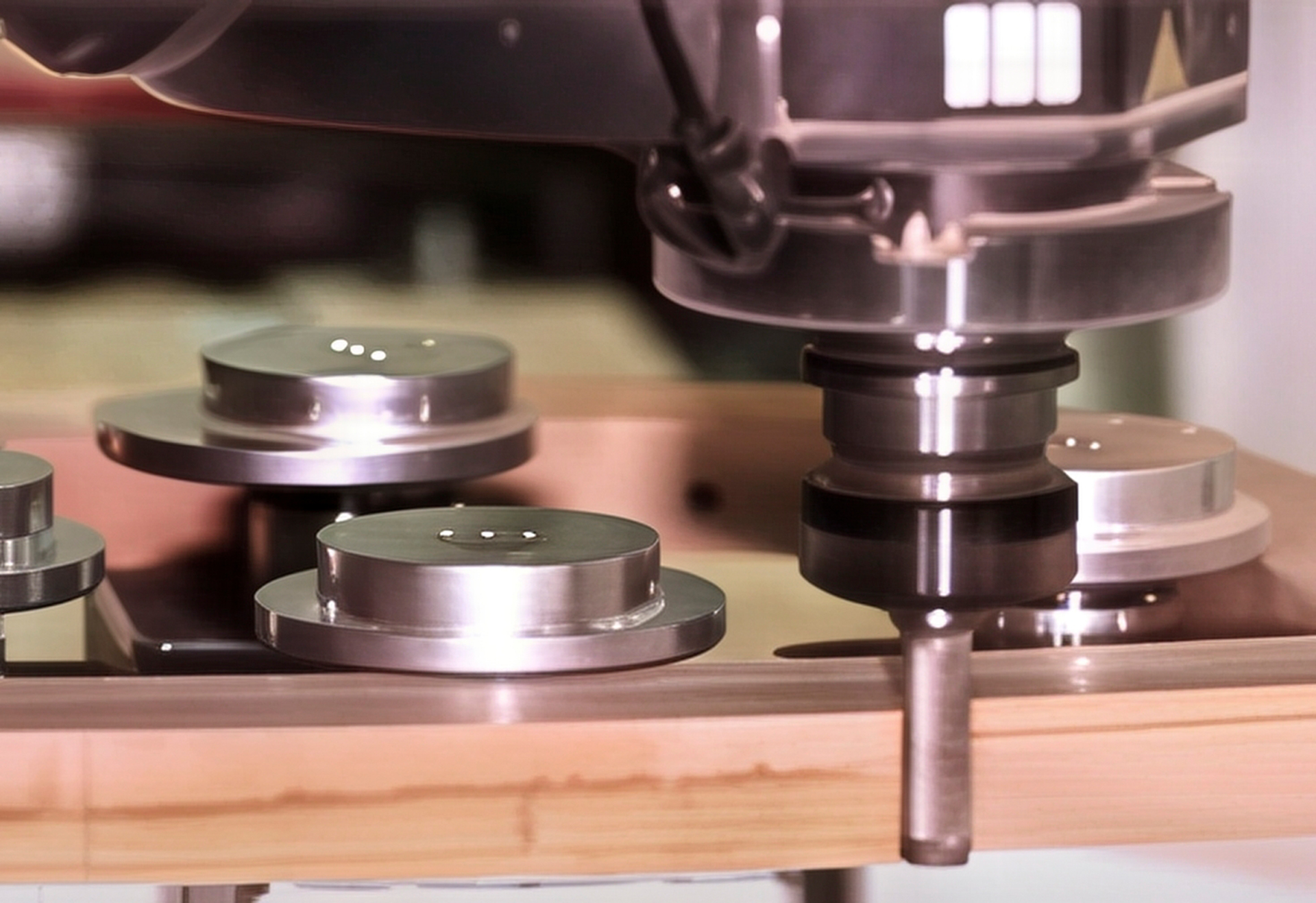

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента позволяет измерять инструменты диаметром до 90 мм и записывать параметры в систему, обеспечивая точную настройку и снижение ошибок.

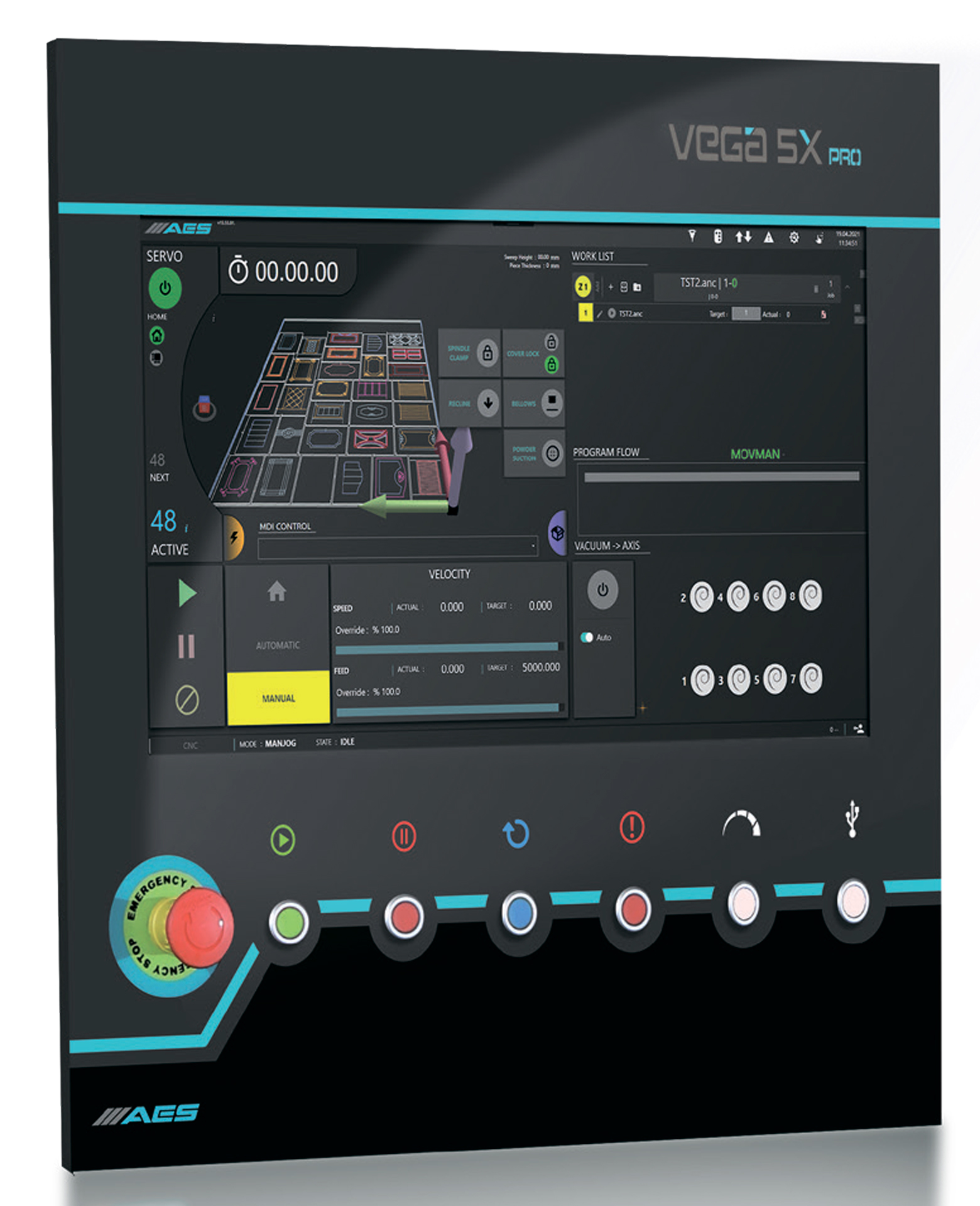

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, поддержкой G-кодов, Ethernet и USB слотами. Интерфейс позволяет создавать программы, моделировать обработку и обеспечивает удаленное подключение для технической поддержки.

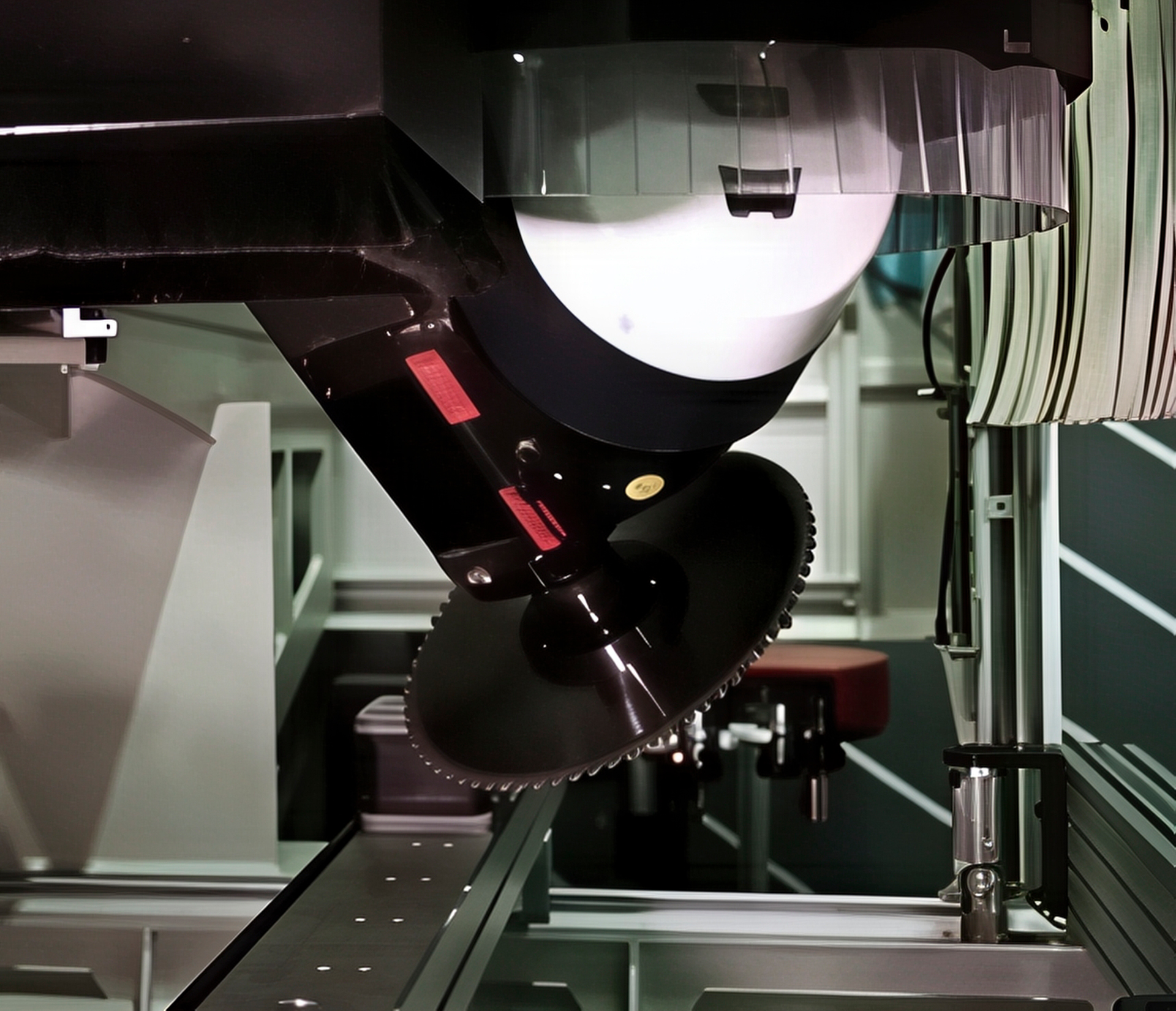

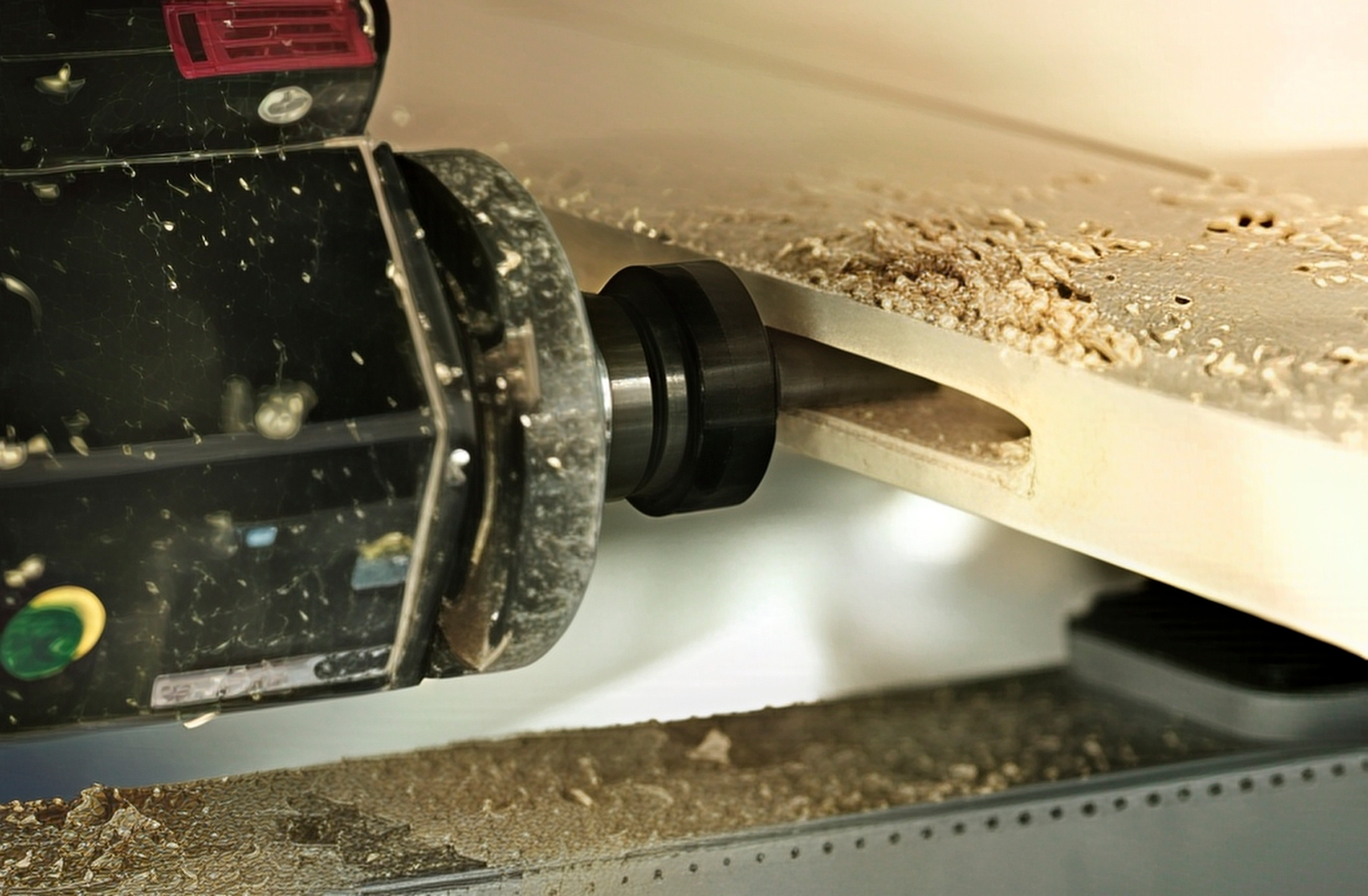

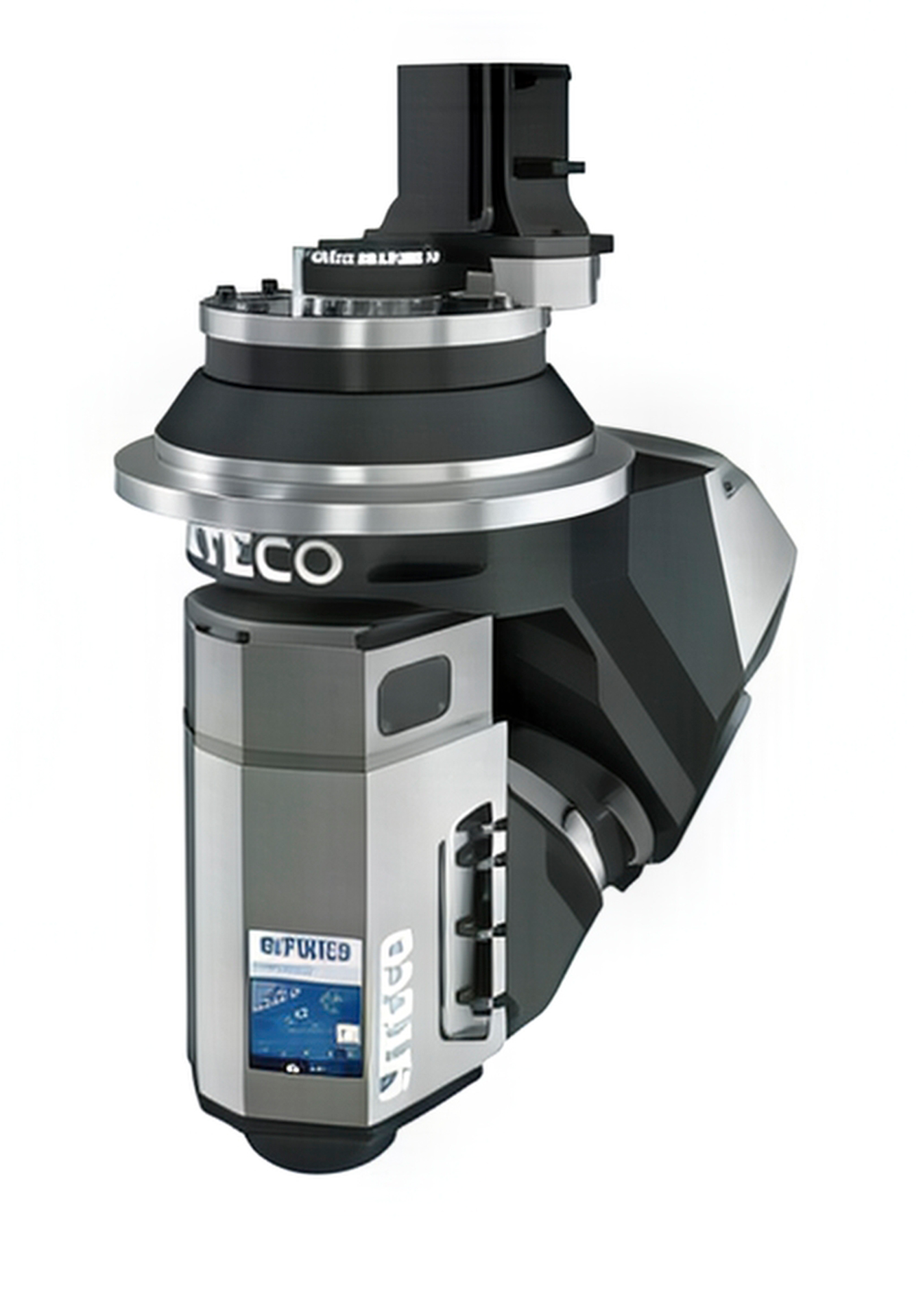

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5 кВт (S1) / 10 кВт (S6) с жидкостным охлаждением поддерживает 5-осевую интерполяцию (B: ±185°, C: ±320°). Скорость вращения 12 000–24 000 об/мин и пневматическая блокировка обеспечивают надежность и точность.

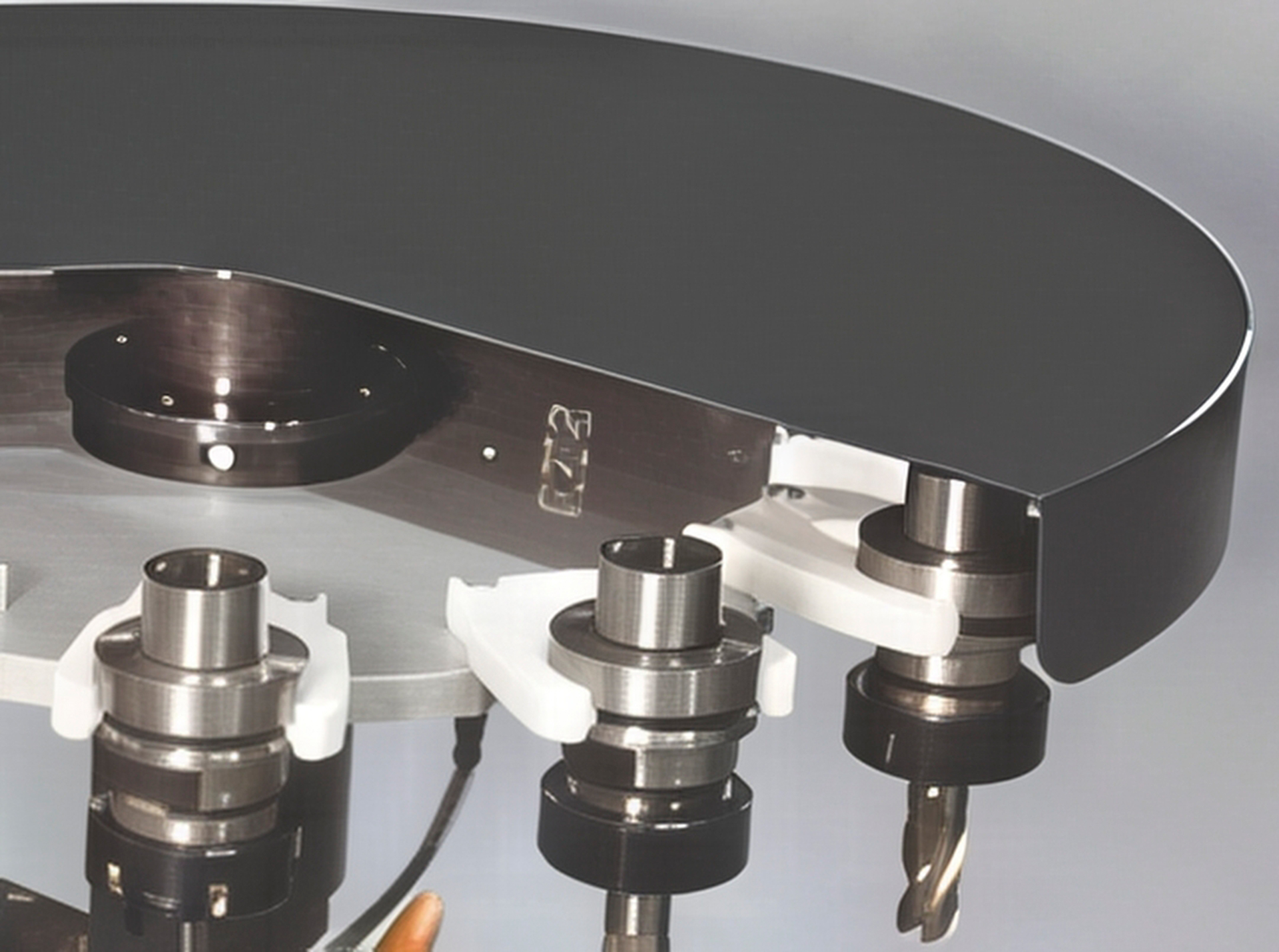

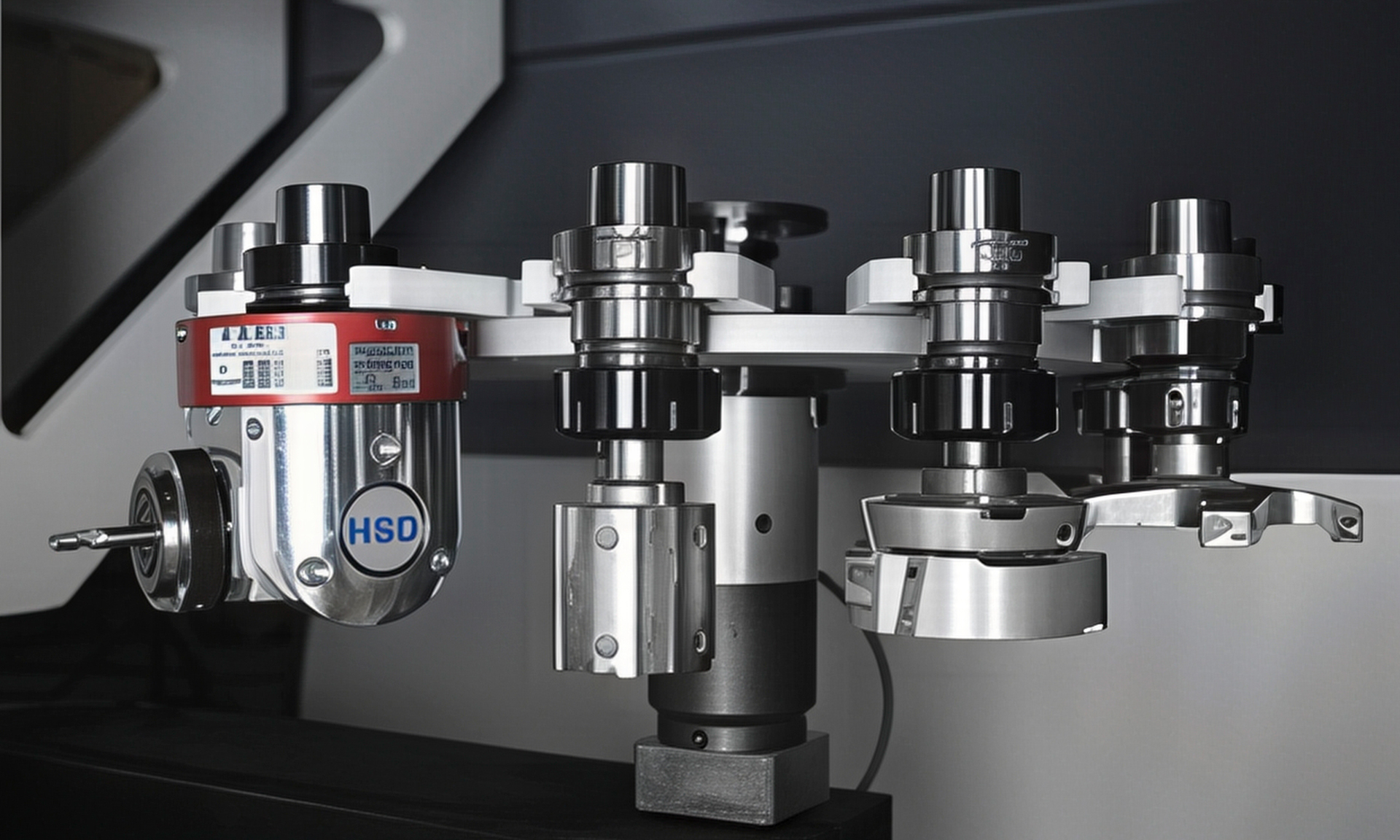

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 8 позиций (диаметр до 165 мм, вес до 7 кг) расположен справа от портала. Датчики контролируют состояние инструмента, обеспечивая быструю и точную смену.

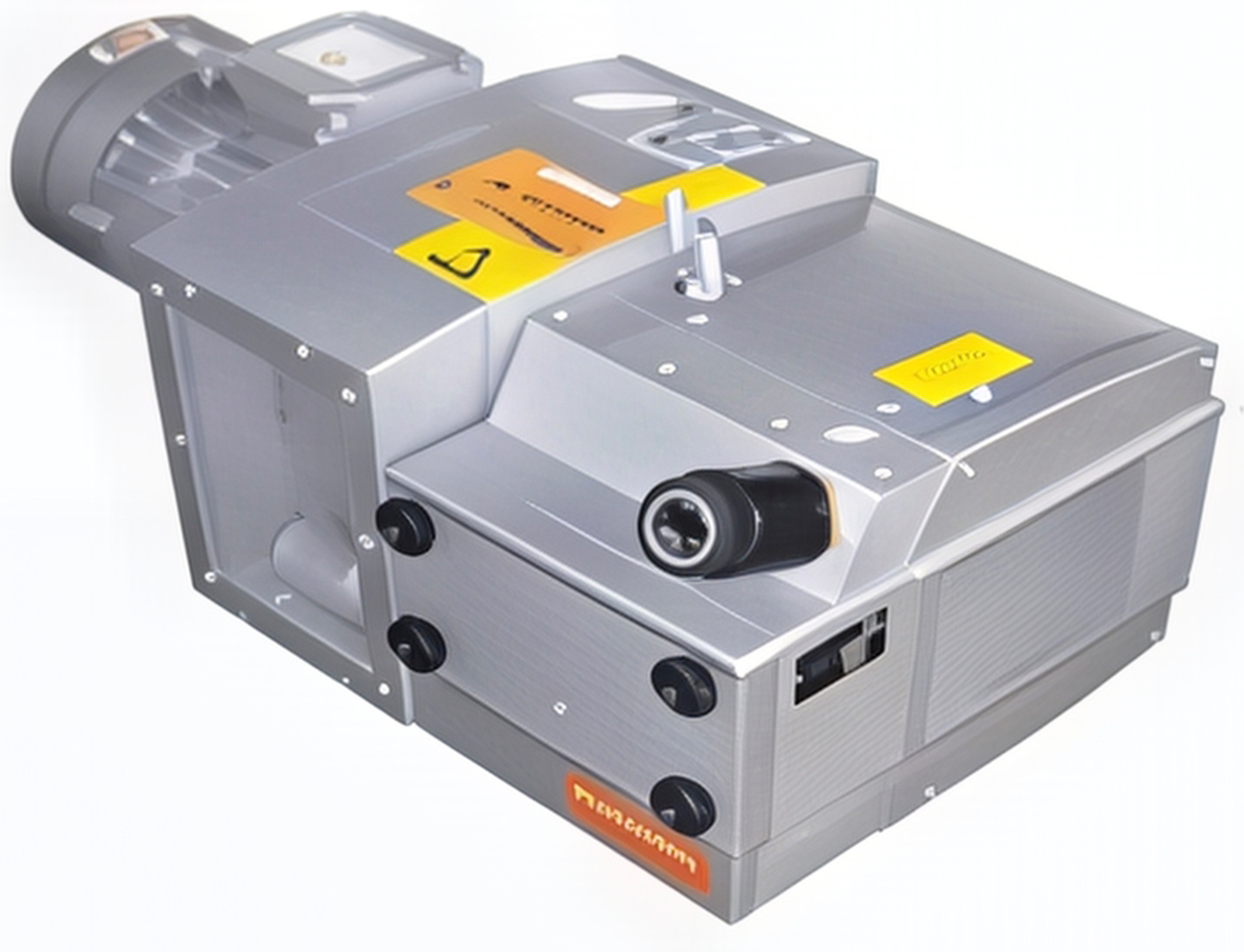

Вакуумный насос

Вакуумный насос Eurovac сухого типа (100 м³/ч, 4,8 л.с.) обеспечивает надежную фиксацию при 100/200 мбар. Воздушное охлаждение и минимальные затраты на обслуживание повышают эффективность.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D-обработку, импорт CAD, параметрические эскизы и моделирование. Модуль xPositional позволяет программировать 3+2-осевую обработку для сложных конструкций.

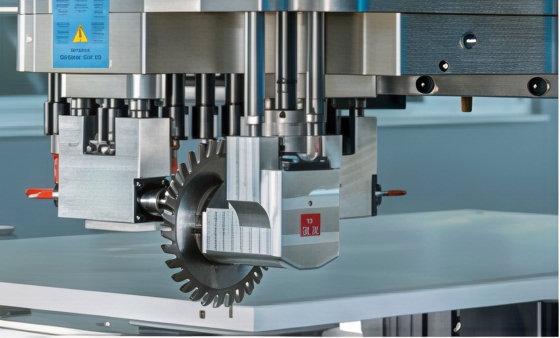

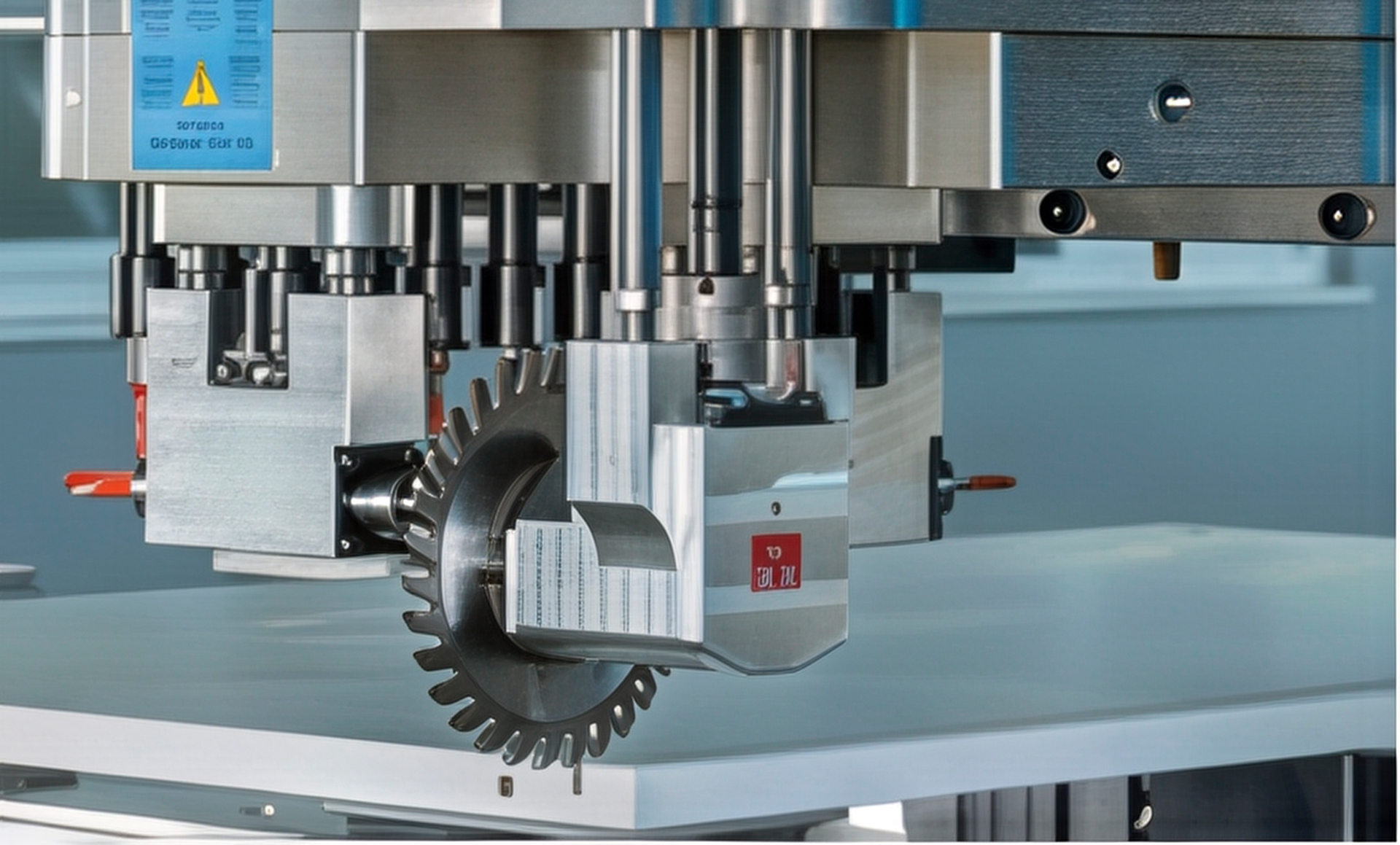

Сверлильный узел

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением.

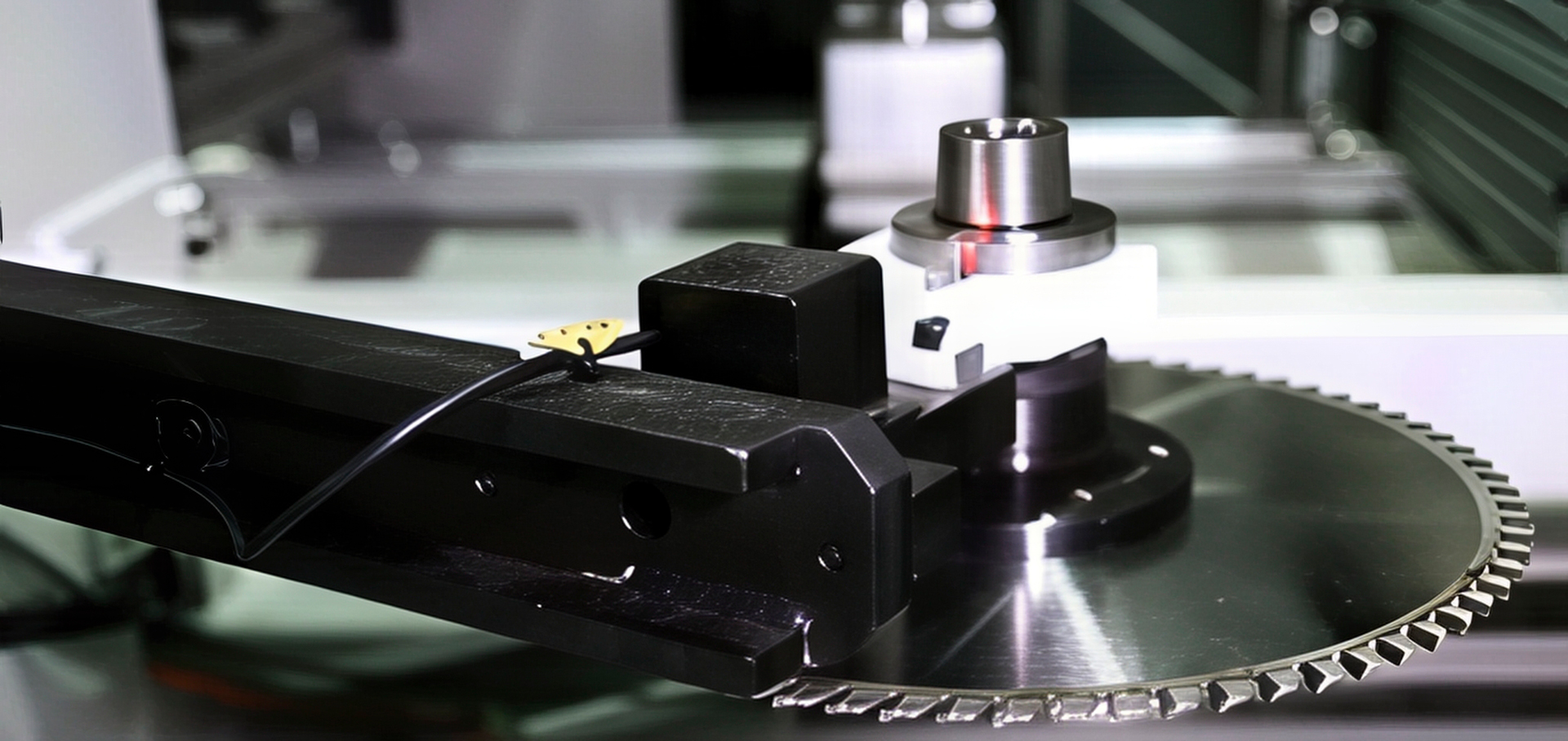

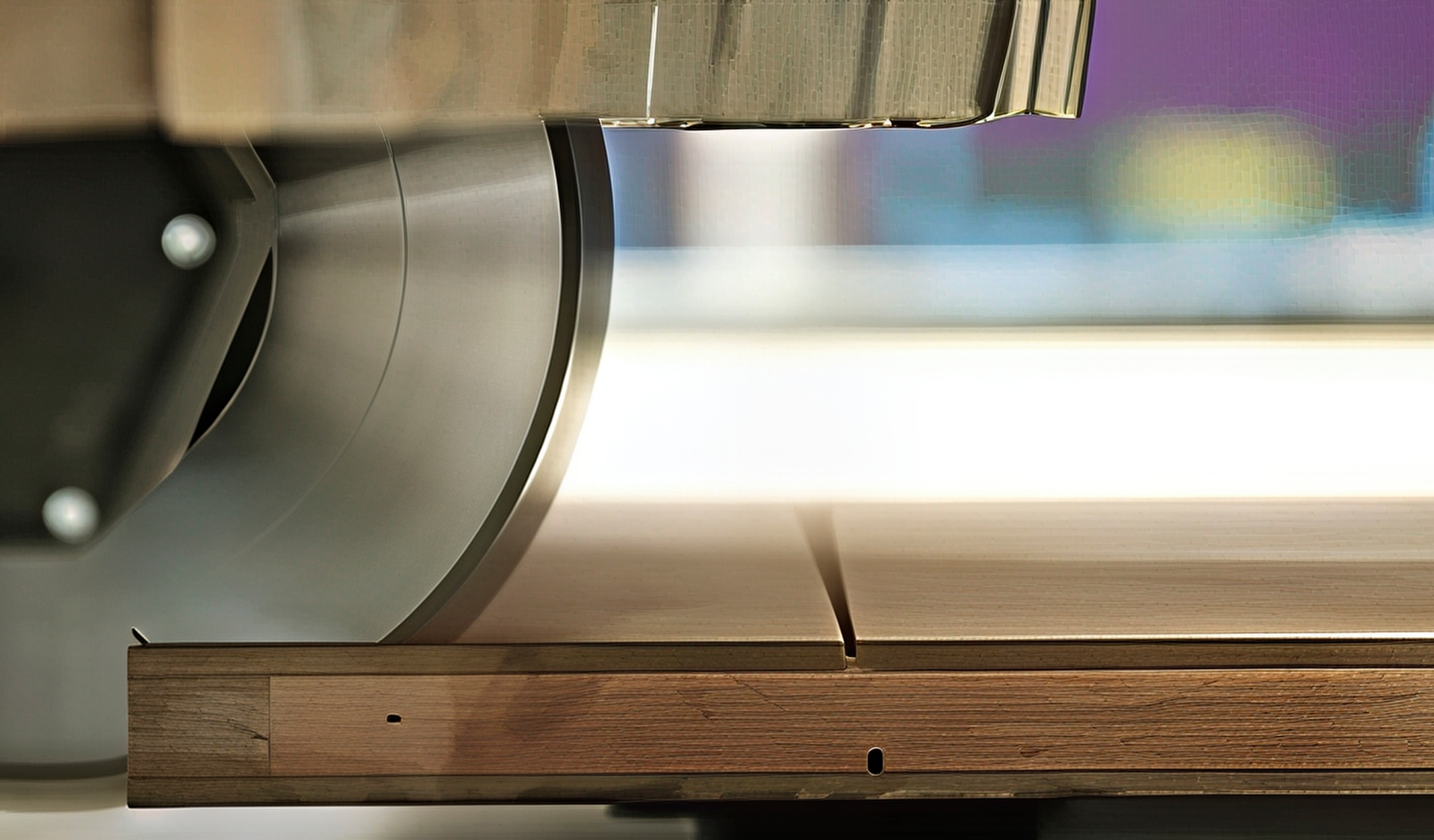

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 300 мм и весом до 12 кг. Датчики обеспечивают контроль состояния инструмента для 5-осевой обработки.

Упаковочная система для транспортировки

Упаковочная система гарантирует безопасную транспортировку станка, упрощая погрузку и выгрузку на производственную площадку.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 6 500 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA 5X PRO 1332

1. Гибкость – обработка широкого спектра материалов для мебели, дверей и сложных конструкций.
2. Высокая точность – 5-осевой шпиндель и серводвигатели обеспечивают безупречное качество.
3. Скорость – перемещение до 70 м/мин ускоряет производственный цикл.
4. Автоматизация – OSAI и Alphacam упрощают программирование и управление.
5. Долговечность – прочная станина и система смазки минимизируют износ.
6. Экономичность – оптимизация процессов и низкие затраты на обслуживание повышают рентабельность.

Станок сочетает универсальность, точность и производительность, делая его оптимальным для мебельной и строительной отраслей.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1332 рассчитан на длительную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают надежность. Обслуживание включает проверку шпинделя, серводвигателей и насоса. Производитель предлагает монтаж, пусконаладку, обучение персонала и оперативную техническую поддержку.

Экономическая эффективность и рентабельность

Покупка AES VEGA 5X PRO 1332 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программа Alphacam Core + xPositional минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1332 оснащен световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасные условия для оператора.

Комплектация

• Шпиндель HITECO 8,5/10 кВт HSK F63 с жидкостным охлаждением
• Револьверный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Шесть консолей Schmalz с 18 вакуумными блоками
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Набор держателей инструмента/цанг (8 шт.)
• Магазин для пильного диска (до 300 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Установка жидкостного охлаждения
• Упаковочная система для транспортировки
• Опционально: вакуумный зажим 170 x 135 x 85 мм (диапазон сжатия 15–85 мм)
