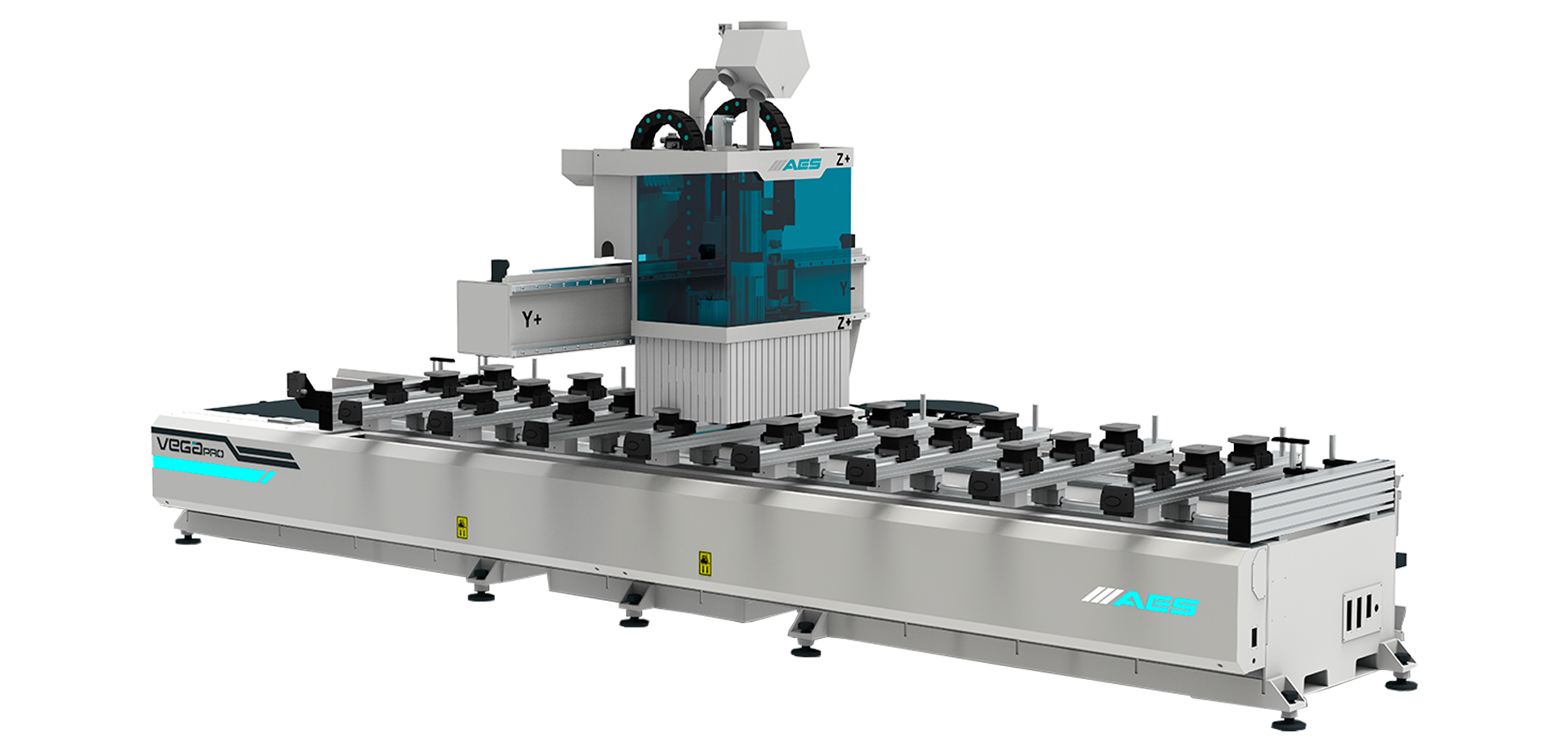

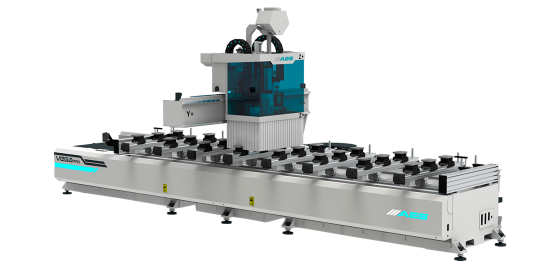

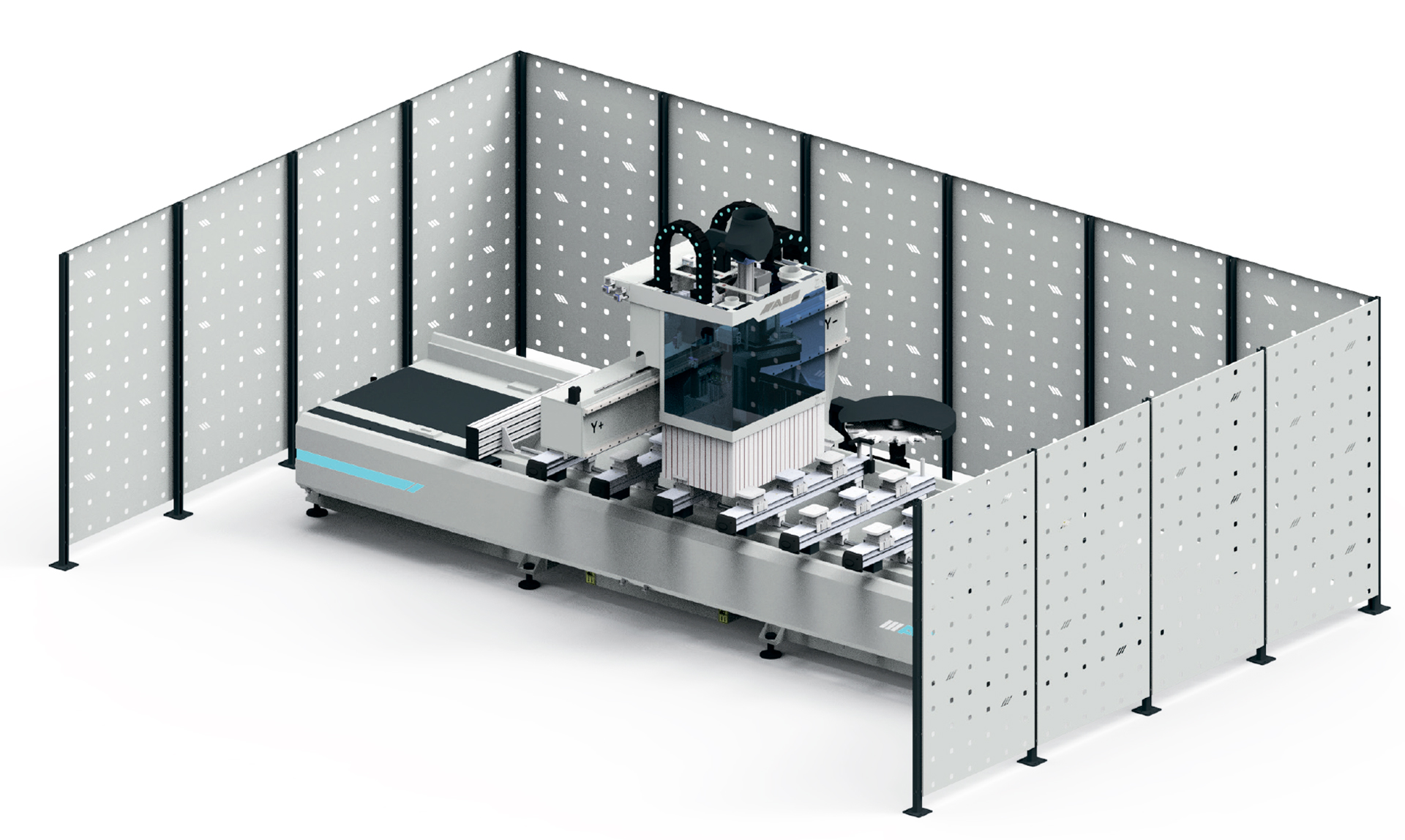

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1345

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1345 разработан для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий, с акцентом на производство дверей, модульной мебели и сложных декоративных изделий. Станок поддерживает фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Четырёхосевая система управления (X, Y, Z, A) с блоком интерполяции по четвёртой оси обеспечивает гибкость для серийного производства и сложных индивидуальных заказов.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Обработка на станке с ЧПУ за одну установку и тестирование на лазерных стендах гарантируют высокую геометрическую точность и устойчивость.

Рабочий стол

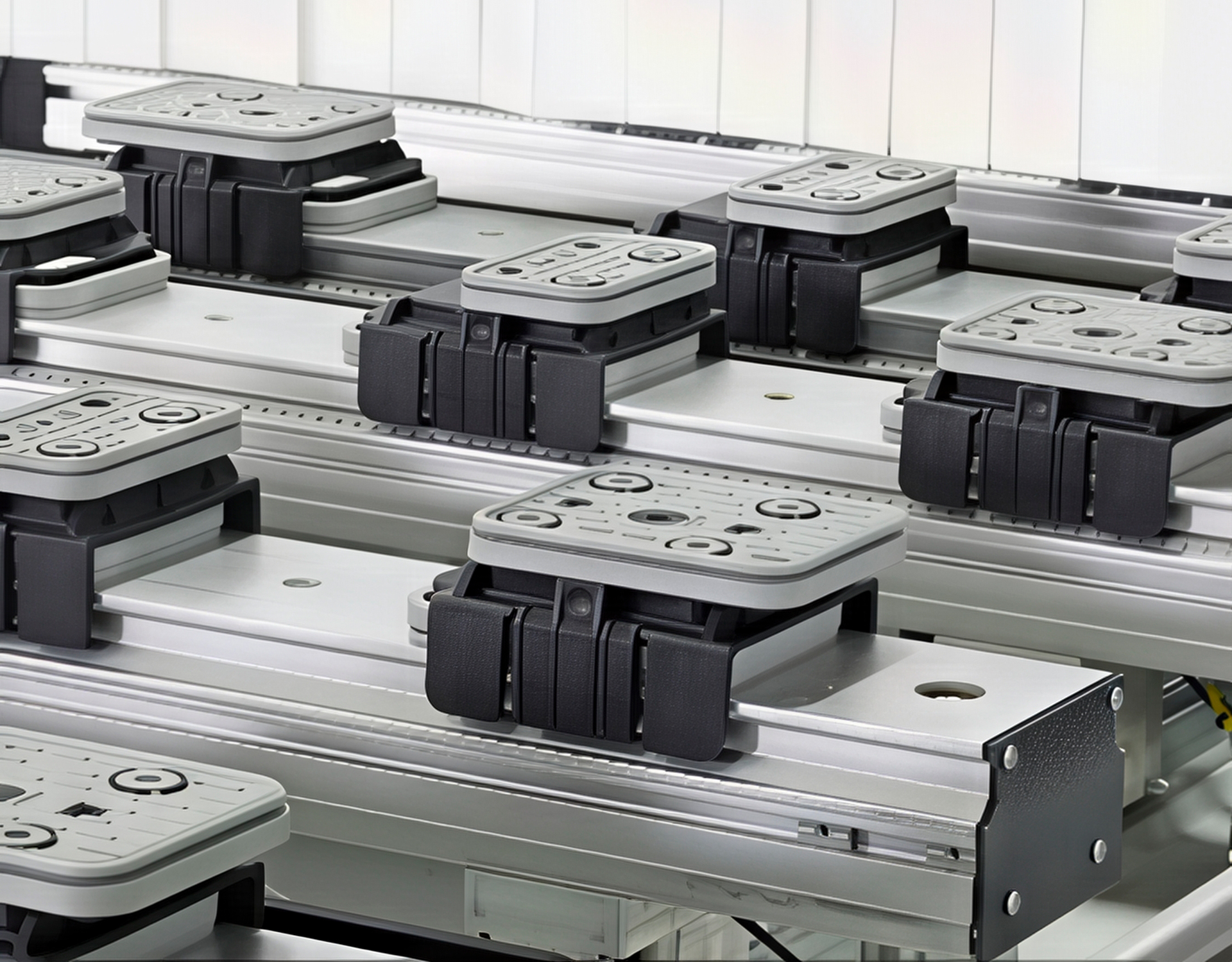

Рабочий стол оснащён восемью вакуумными консолями Schmalz высотой 85 мм (6 с подъемником, 2 без). Каждая консоль укомплектована тремя вакуумными присосками (16 шт. 140 x 115 x 50 мм, 8 шт. 125 x 75 x 50 мм). Упоры обеспечивают точное позиционирование, а разгрузочные балки упрощают выгрузку деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с использованием бесщеточных серводвигателей для осей X, Y, Z. Четвёртая ось (A) с блоком интерполяции позволяет выполнять сложную 3D- и 4D-обработку. Рабочие скорости до 70 м/мин по X/Y и 20 м/мин по Z обеспечивают высокую производительность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы компонентов и снижая затраты на обслуживание. Ручное управление смазкой через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической записью данных в систему, минимизируя ошибки настройки.

Система ЧПУ и управления

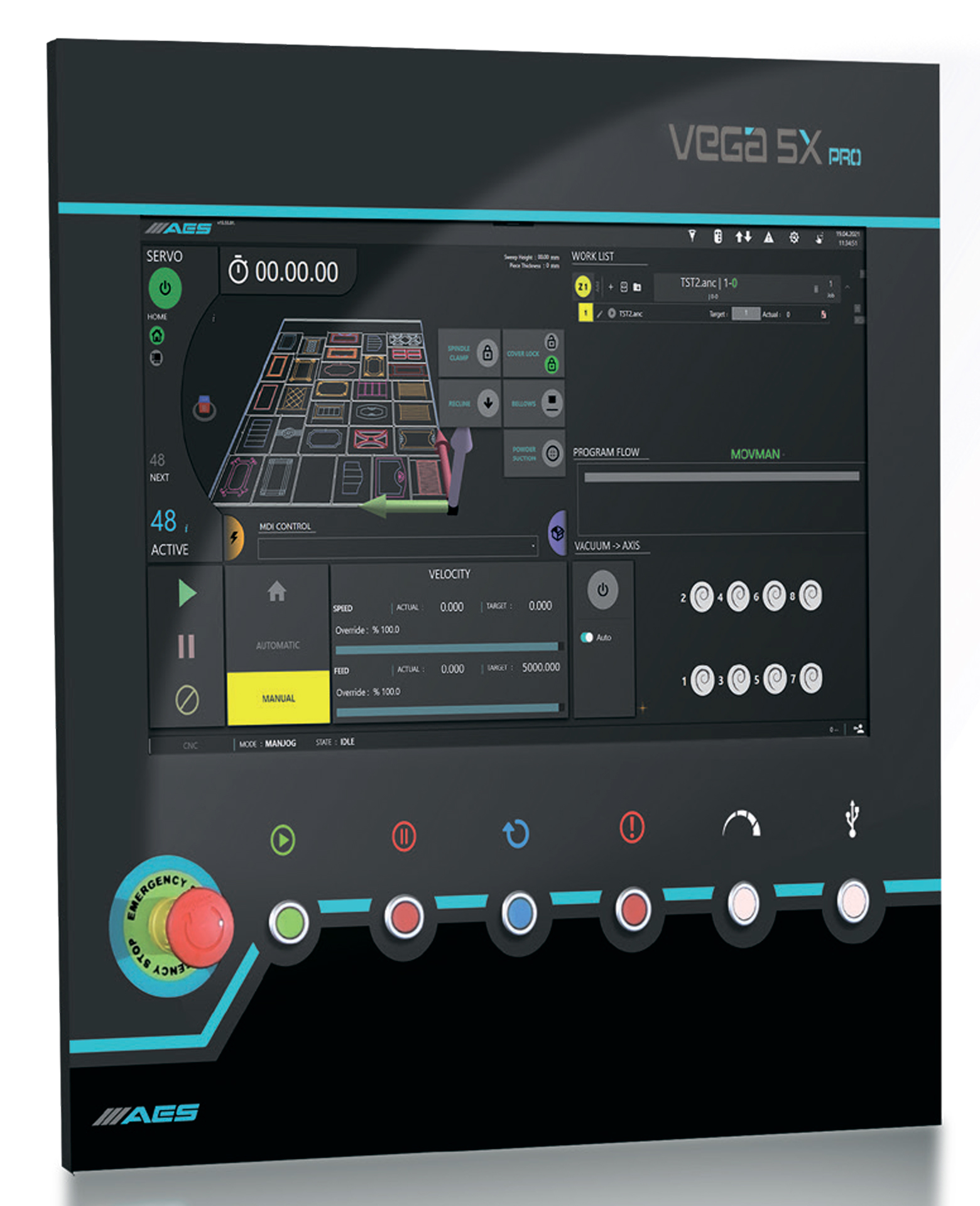

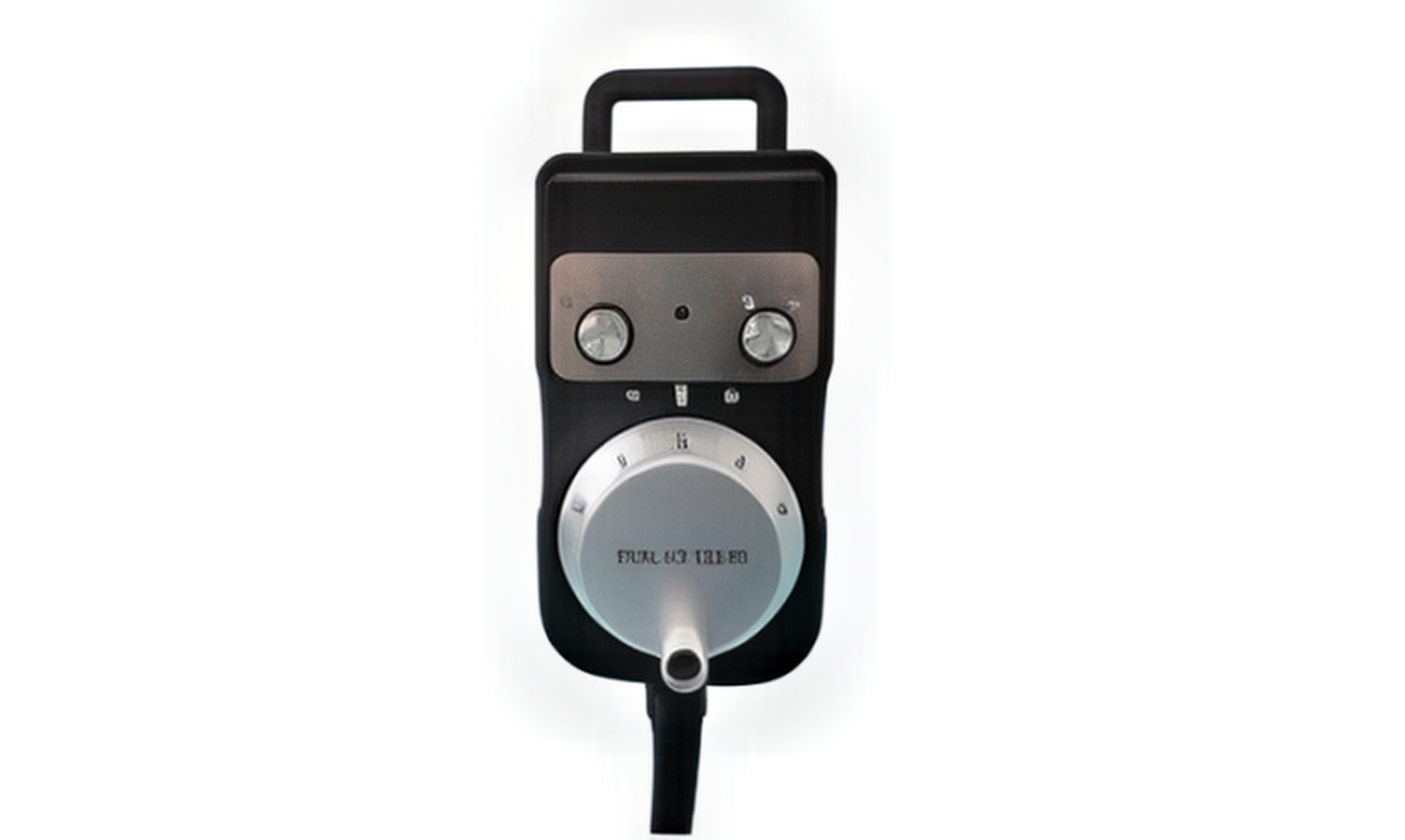

Система ЧПУ и управления включает контроллер OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование и удалённое подключение. Программное обеспечение Alphacam Core + xPositional оптимизирует процессы обработки.

Двигатель шпинделя

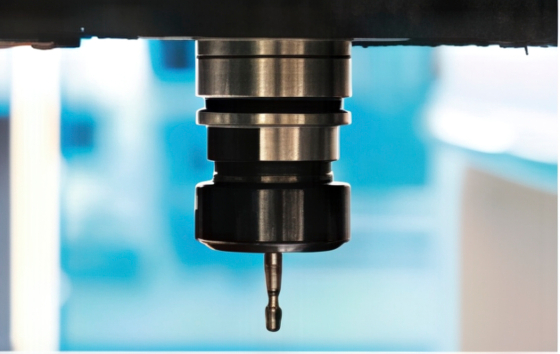

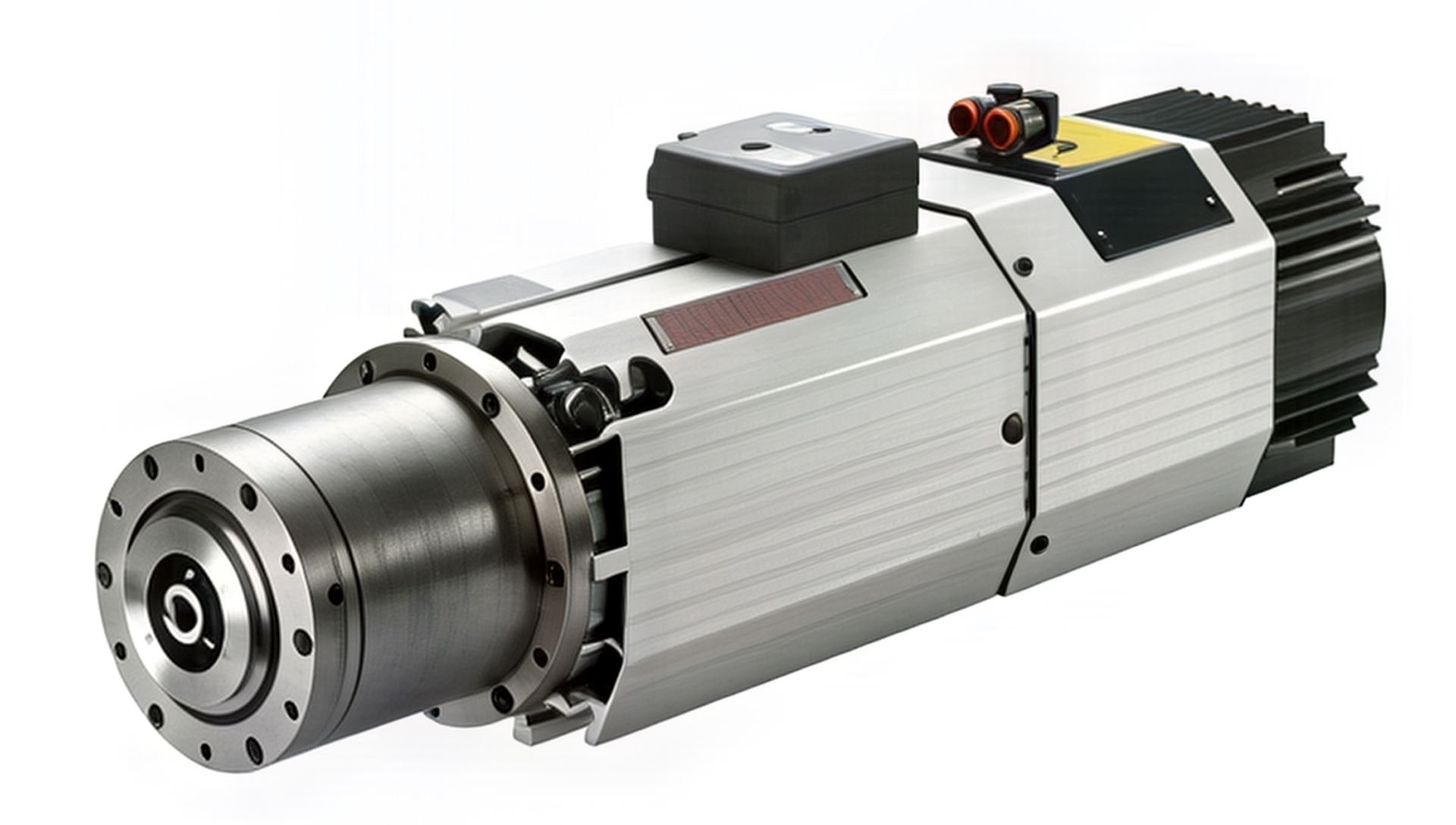

Двигатель шпинделя HITECO HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением поддерживает четырёхосевую обработку. Скорость вращения 12,000–24,000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность и высокое качество обработки.

Боковой фрезерный узел

Боковой фрезерный узел мощностью 5,5 кВт предназначен для горизонтальной обработки, включая врезку замков и петель, обеспечивая высокую точность для дверного производства.

Блок смены инструмента

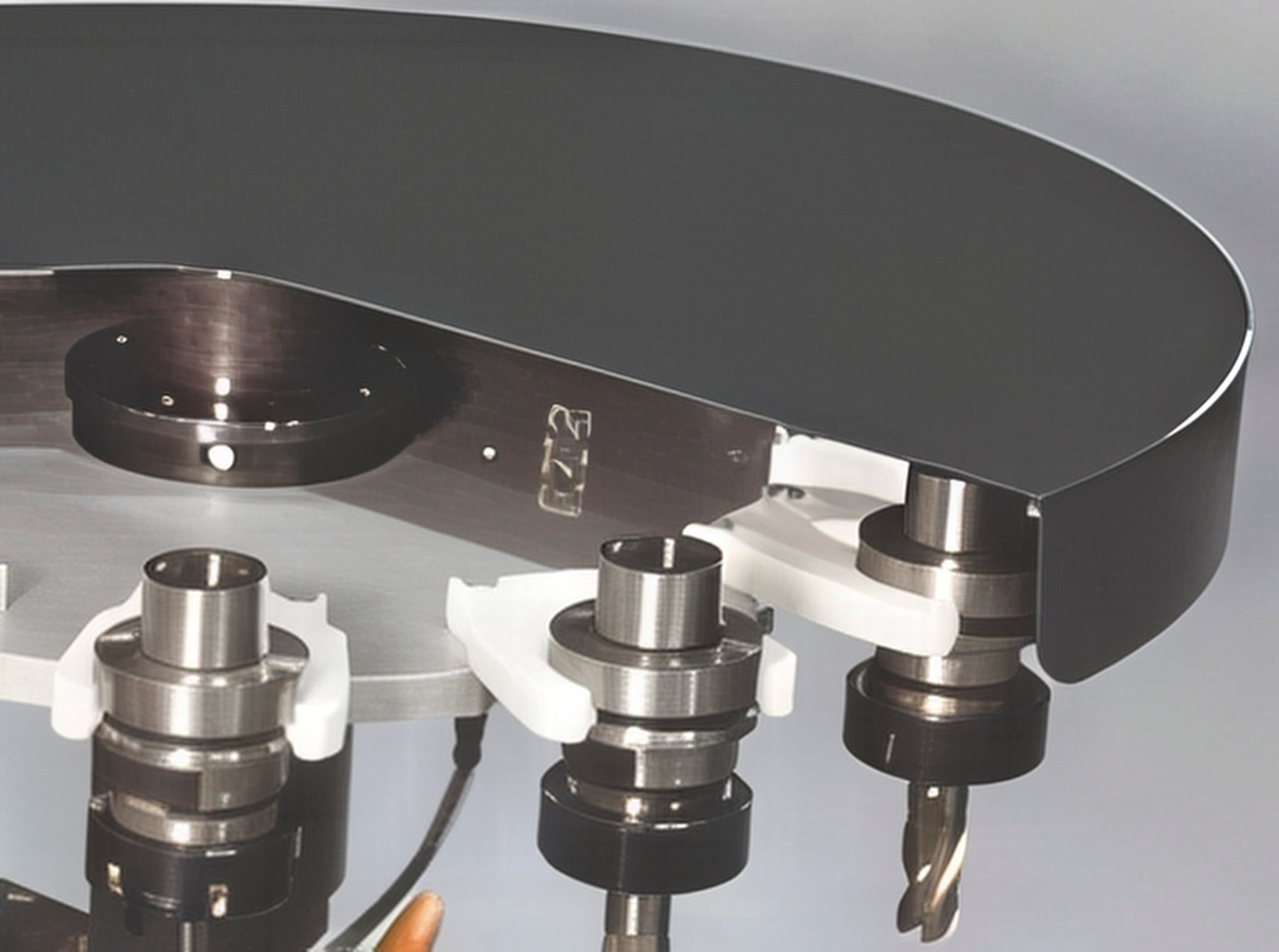

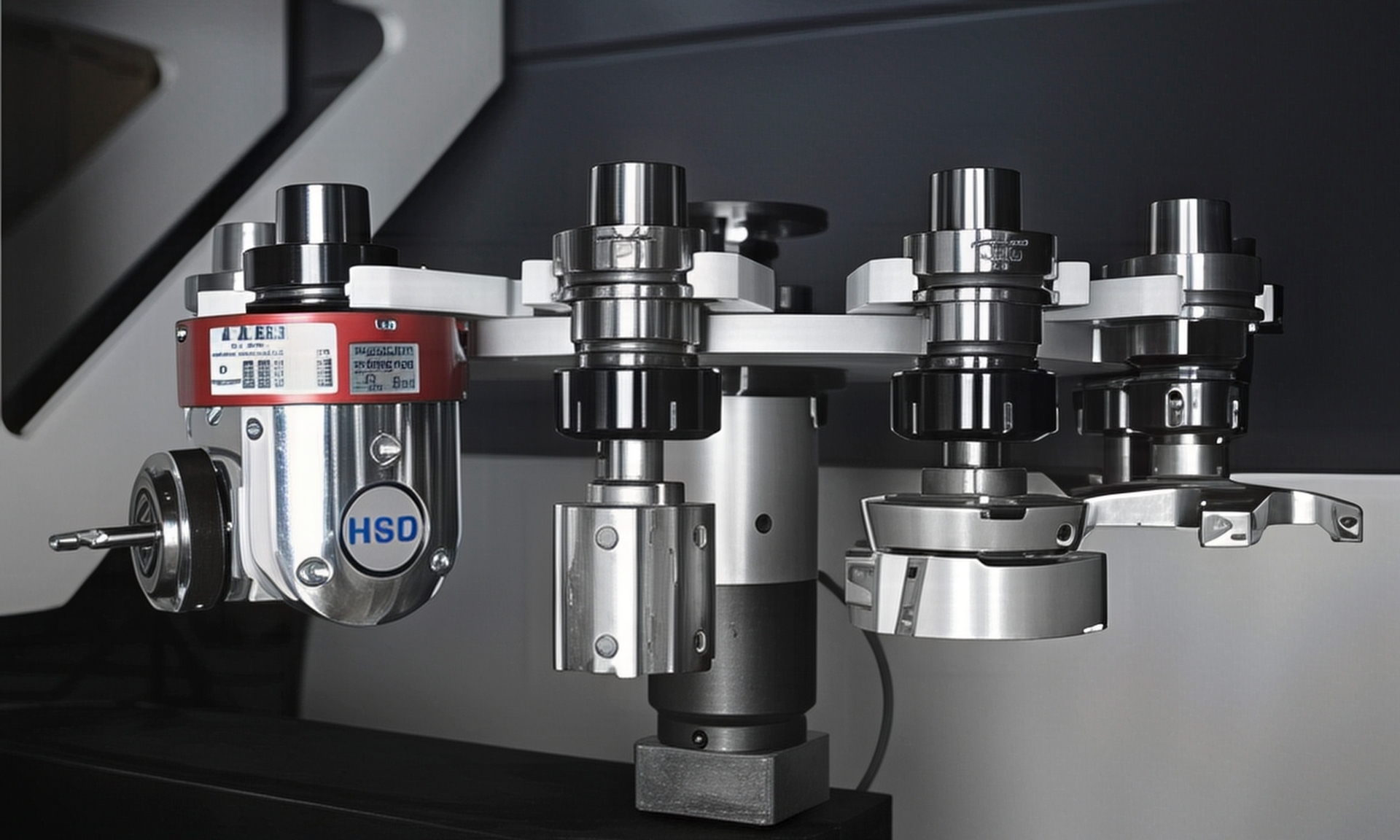

Блок смены инструмента представляет собой поворотный магазин на 8 позиций, расположенный с правой стороны консоли, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают точность.

Вакуумный насос

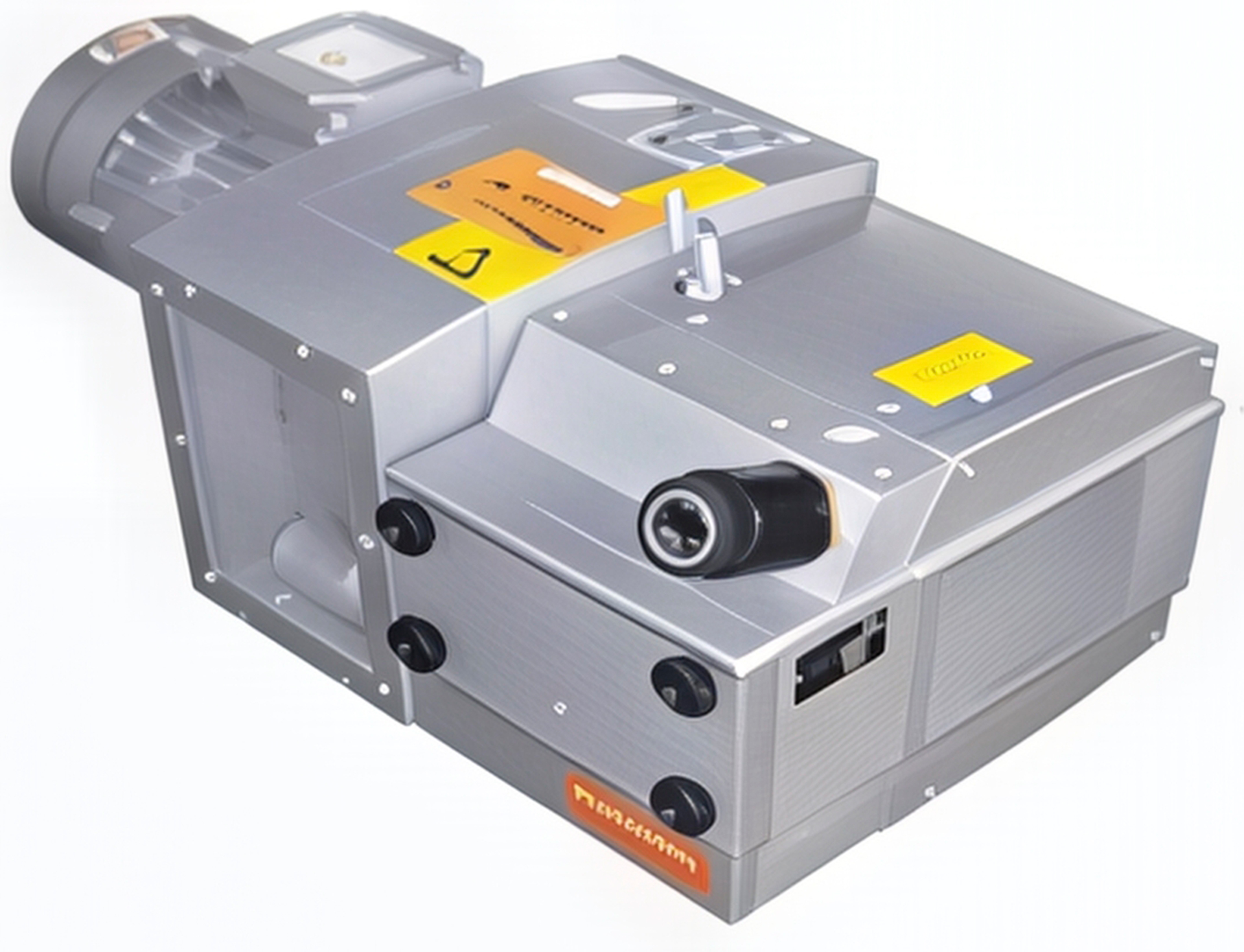

Вакуумный насос Eurovac сухого типа производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения повышает эффективность.

Программа оптимизации Alphacam Core + xPositional

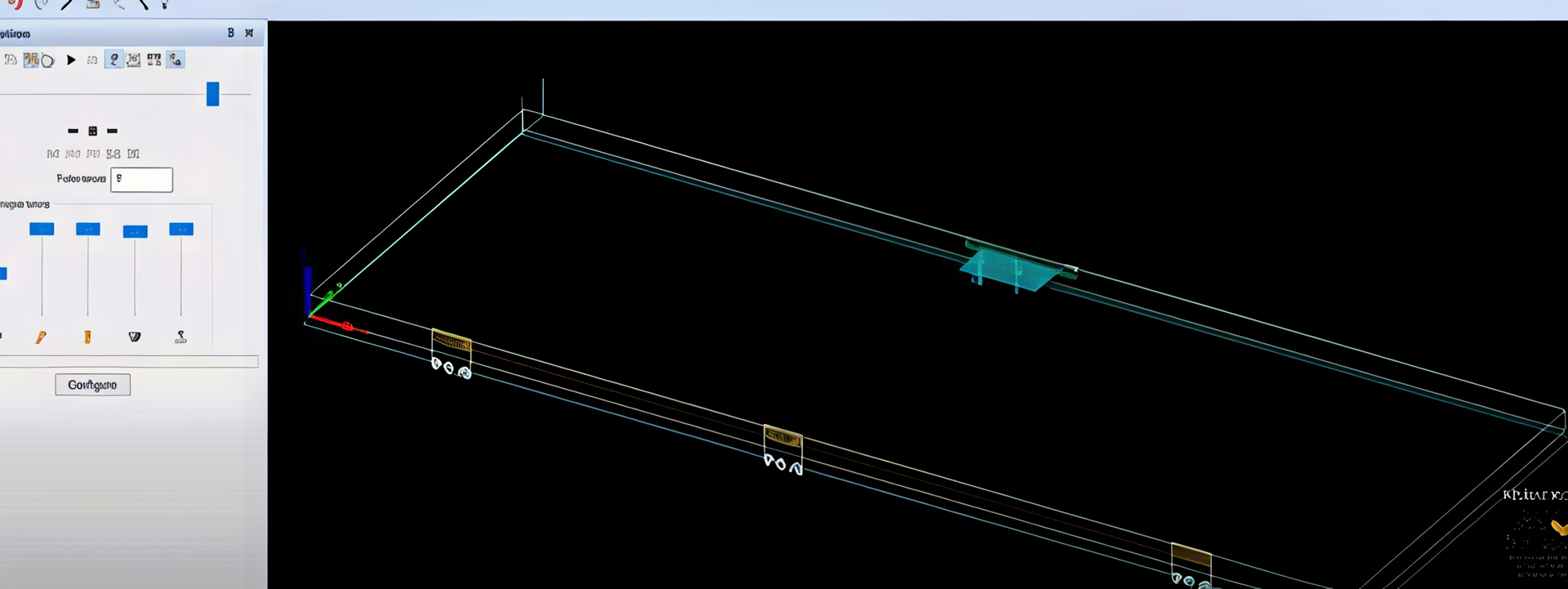

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей, включая поддержку сверлильного узла и бокового фрезерного узла.

Сверлильный узел

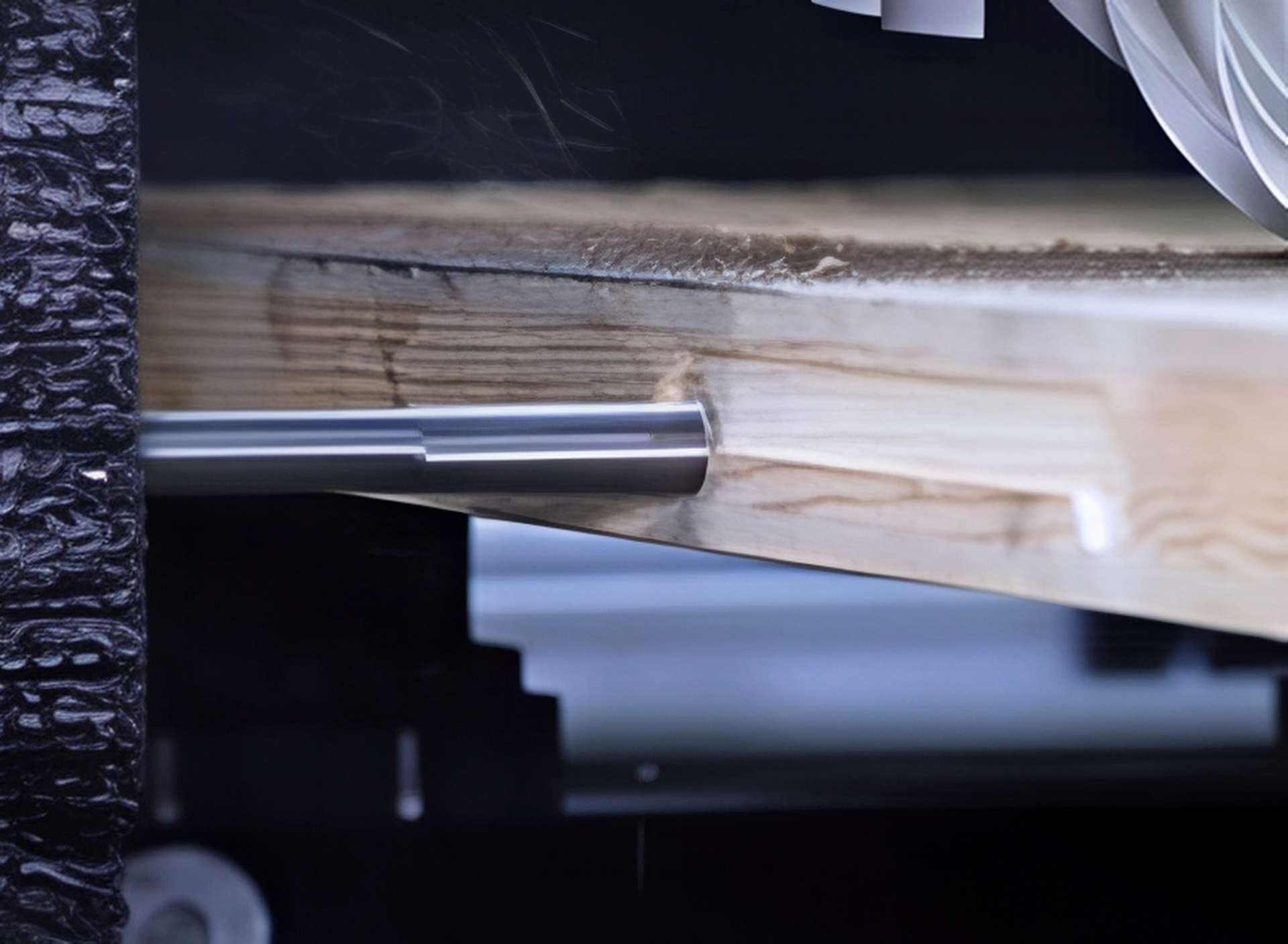

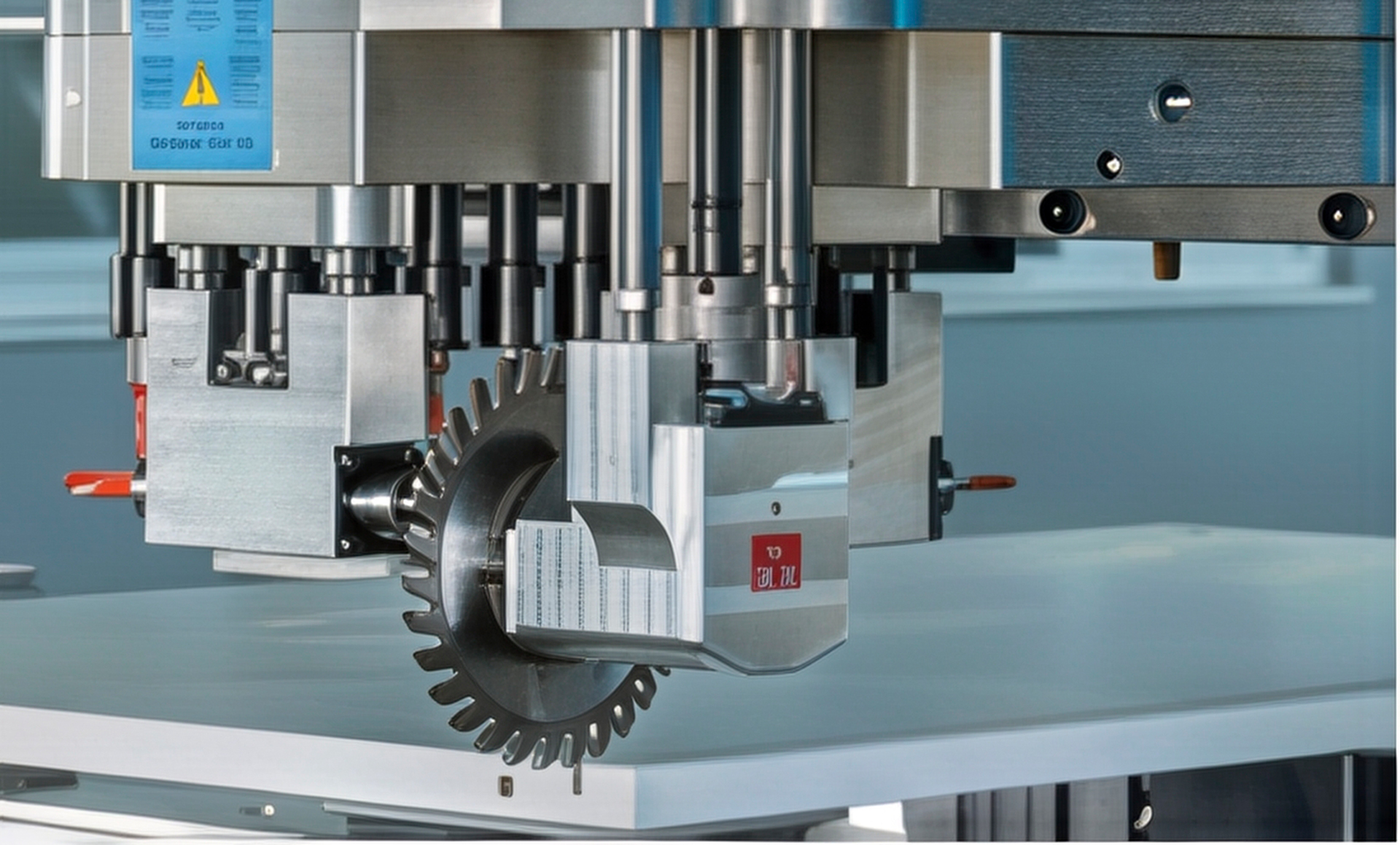

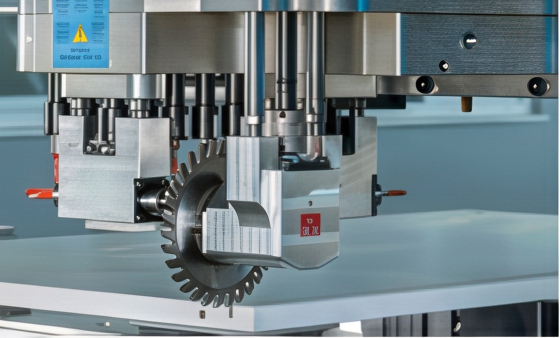

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6,000 об/мин (вертикальное) и 4,740 об/мин (горизонтальное) обеспечивает высокую эффективность.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента гарантируют точность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO EVO 1345

1. Четырёхосевая обработка – позволяет выполнять сложные 3D- и 4D-операции для дверных и мебельных деталей.
2. Высокая точность – шпиндель HITECO и боковой фрезерный узел обеспечивают качественную обработку.
3. Производительность – скорости до 70 м/мин по X/Y сокращают время производственного цикла.
4. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление.
5. Надёжность – прочная станина и автоматическая смазка обеспечивают долговечность.
6. Экономичность – оптимизация раскроя снижает отходы и эксплуатационные расходы.

Станок сочетает передовые технологии и надёжность, что делает его идеальным для дверной и мебельной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1345 рассчитан на интенсивную эксплуатацию. Обслуживание включает проверку шпинделя, серводвигателей, бокового фрезерного узла и насоса. Производитель предоставляет монтаж, пусконаладку и техническую поддержку.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO EVO 1345 оптимизирует производство благодаря высокой скорости и точности. Программное обеспечение Alphacam минимизирует отходы, ускоряя окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1345 оснащён защитным световым барьером, аварийными кнопками и системой пылеудаления для безопасности оператора.

Дополнительные опции

OPA0704 Комплект для врезки, для дверей

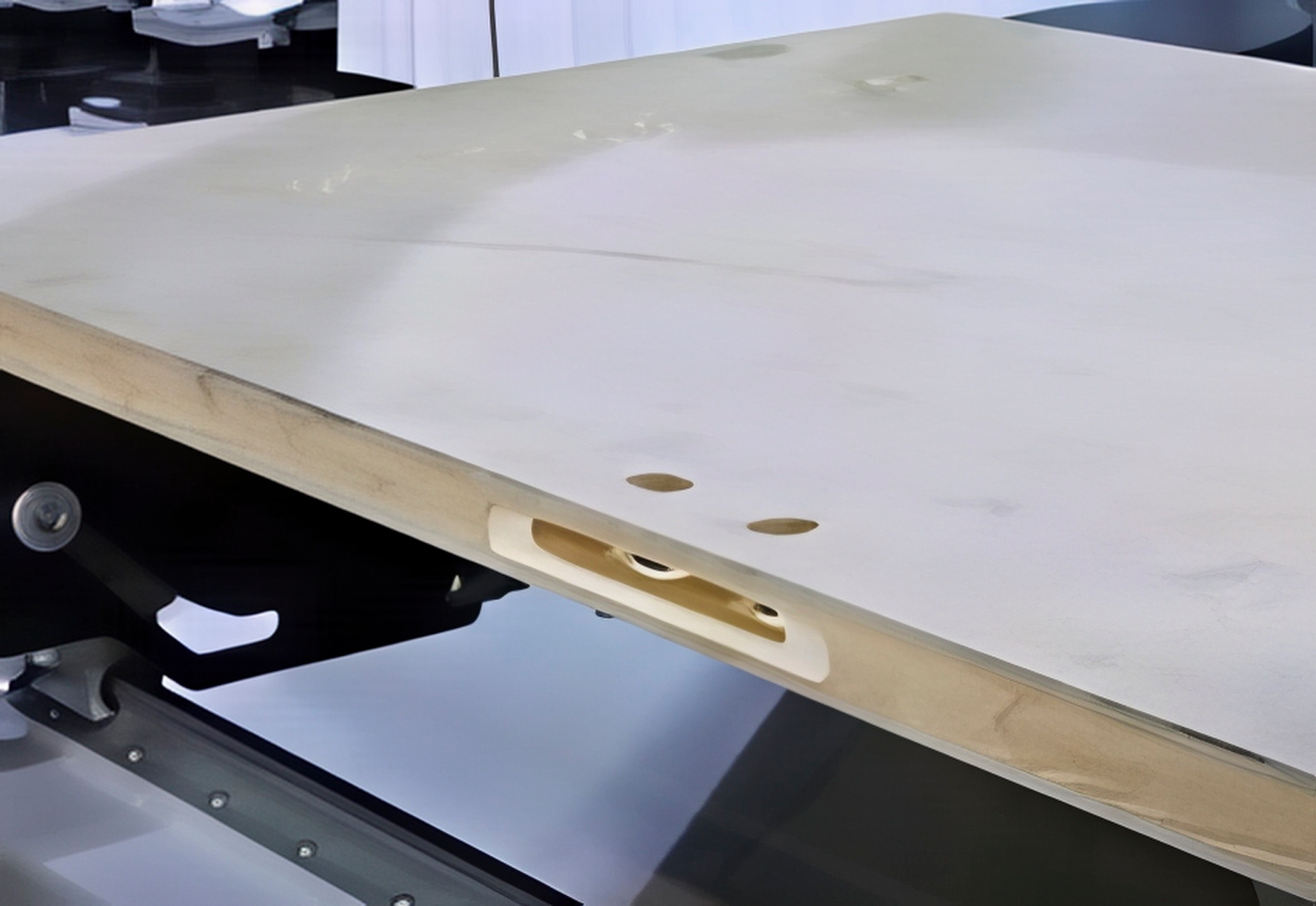

Комплект для врезки OPA0704 предназначен для высокоточной обработки дверных элементов, включая врезку замков и петель. Включает специализированные фрезы и цанги:

• Special HM Helical Router: Ø16 мм, длина 205 мм, режущая длина 135 мм, для врезки замков (Lock Case LR).
• HM Helical Router (240105): Ø16 мм, длина 170 мм, режущая длина 75 мм, для врезки замков.
• Razor Router (39239): Ø50 мм, длина 125 мм, режущая длина 50 мм, Z1+1, для высокопроизводительной обработки.
• HM Helical Router (42278): Ø10 мм, длина 70 мм, режущая длина 25 мм, Z2, RR, для врезки петель.
• Цанга (37441): 10 x 40 мм, ER32, для надёжного крепления инструмента.
• Цанга (37445): 16 x 40 мм, ER32, для инструментов большего диаметра.

Комплект повышает точность и скорость обработки дверных конструкций.

OPA0009 Alphacam Cabinet Door Manufacturing (CDM)

Программное обеспечение Alphacam Cabinet Door Manufacturing (CDM) обеспечивает производство панельных дверей, интегрируясь с Alphacam на базе Windows:

• Оптимизация производства дверей: Поддерживает параметрическое моделирование и автоматизацию.
• Система ввода заказов: Управление заказами с функциями штрих-кодирования и маркировки.
• Интеграция с Alphacam: Требуется модуль OPA077 (Alphacam Core – One Post) или более высокий уровень.

Программа повышает эффективность производства дверных панелей.

Комплектация

• Шпиндель HITECO 9 кВт HSK F63 с воздушным охлаждением
• Боковой фрезерный узел 5,5 кВт
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Восемь консолей Schmalz (6 с подъемником, 2 без) с 24 вакуумными присосками (16 шт. 140 x 115 x 50 мм, 8 шт. 125 x 75 x 50 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Макропрограмма AES Door для обработки дверных элементов
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
