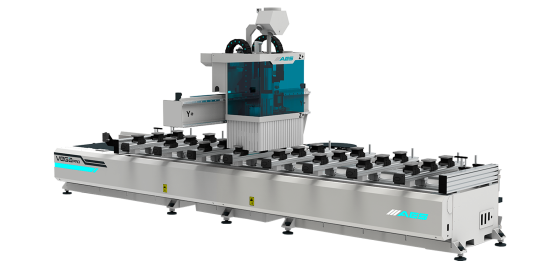

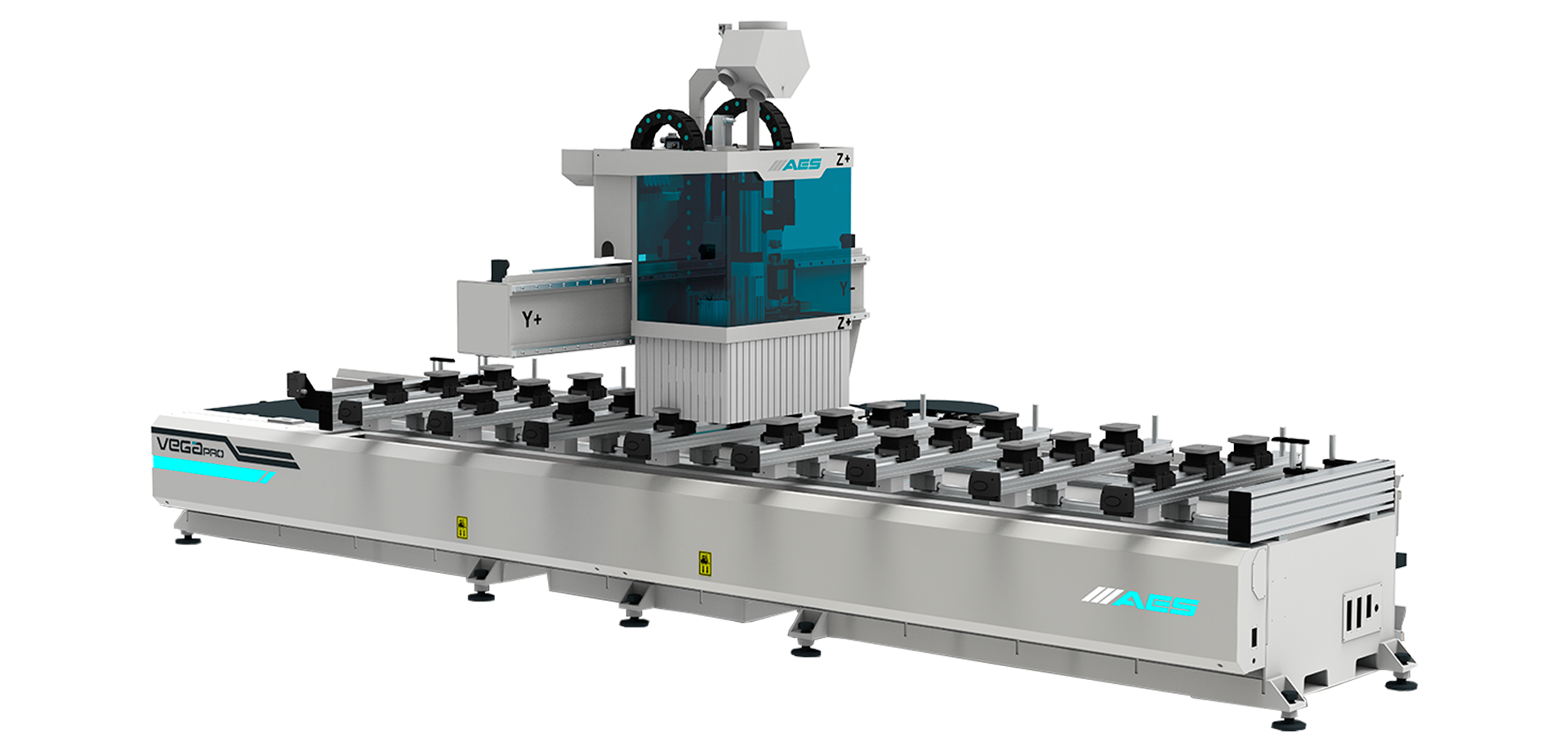

Фрезерный обрабатывающий центр с ЧПУ 4-осевой AES VEGA PRO 4X 1332

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1332 разработан для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий, с акцентом на производство дверей, модульной мебели и декоративных элементов. Станок выполняет фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Полноценная четырёхосевая система управления (X, Y, Z, C) с вращающейся шпиндельной осью C и угловым агрегатом обеспечивает высокую гибкость для сложных угловых и радиальных операций, идеально подходящих для серийного и индивидуального производства в дверной индустрии.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Высокоточная обработка на станке с ЧПУ за одну установку и контроль на лазерных стендах обеспечивают исключительную геометрическую точность и устойчивость при обработке заготовок.

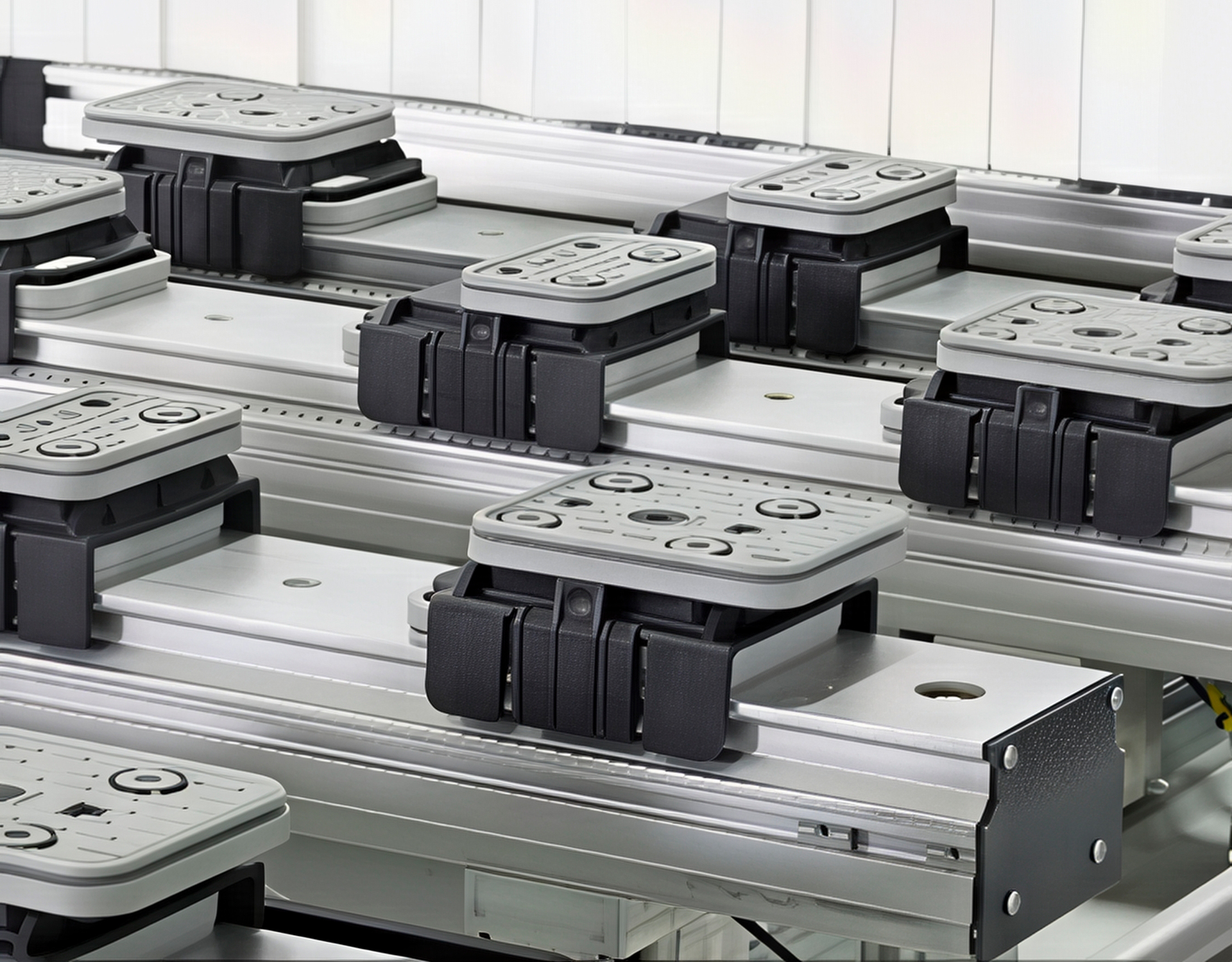

Рабочий стол

Рабочий стол оснащён шестью вакуумными консолями Schmalz высотой 85 мм (4 с подъемником, 2 без). Каждая консоль укомплектована тремя вакуумными присосками (12 шт. 140 x 115 x 85 мм, 6 шт. 125 x 75 x 85 мм). Высокие консоли обеспечивают надёжную фиксацию заготовок, особенно при вертикальных и торцевых операциях. Упоры гарантируют точное позиционирование, а разгрузочные балки упрощают выгрузку деталей.

Перемещение по осям

Перемещение по осям реализовано через реечные передачи и шестерни с использованием бесщеточных серводвигателей для осей X, Y, Z. Вращающаяся шпиндельная ось C (HSD C Axis Unit) с угловой скоростью 120 °/с и перемещением ±360° позволяет выполнять сложные угловые и радиальные операции, повышая гибкость обработки.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы компонентов и снижая затраты на обслуживание. Ручное управление смазкой через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической записью данных в систему, минимизируя ошибки настройки.

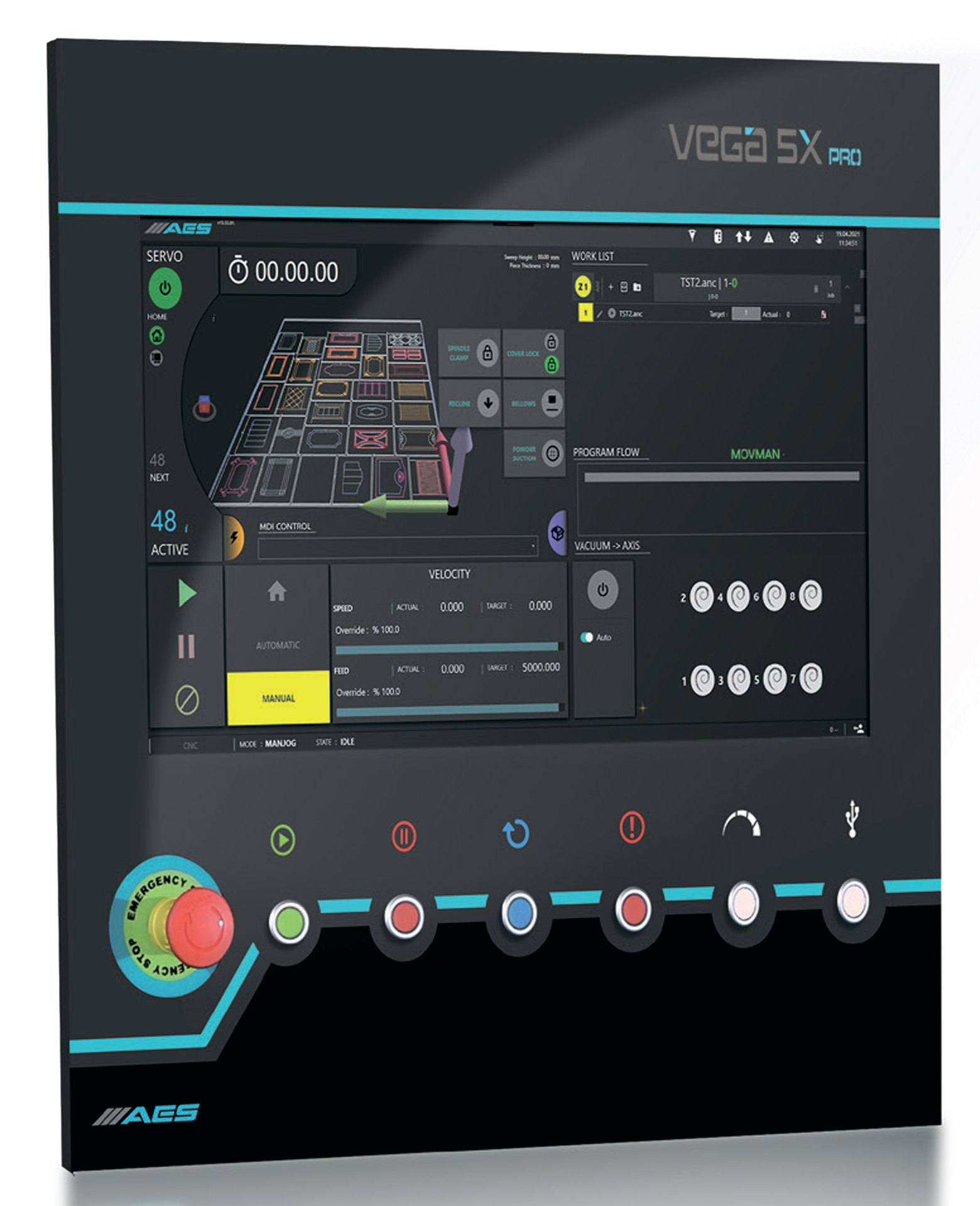

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование, моделирование обработки и удалённое подключение. Программное обеспечение Alphacam Core + xPositional оптимизирует процессы обработки, включая поддержку оси C.

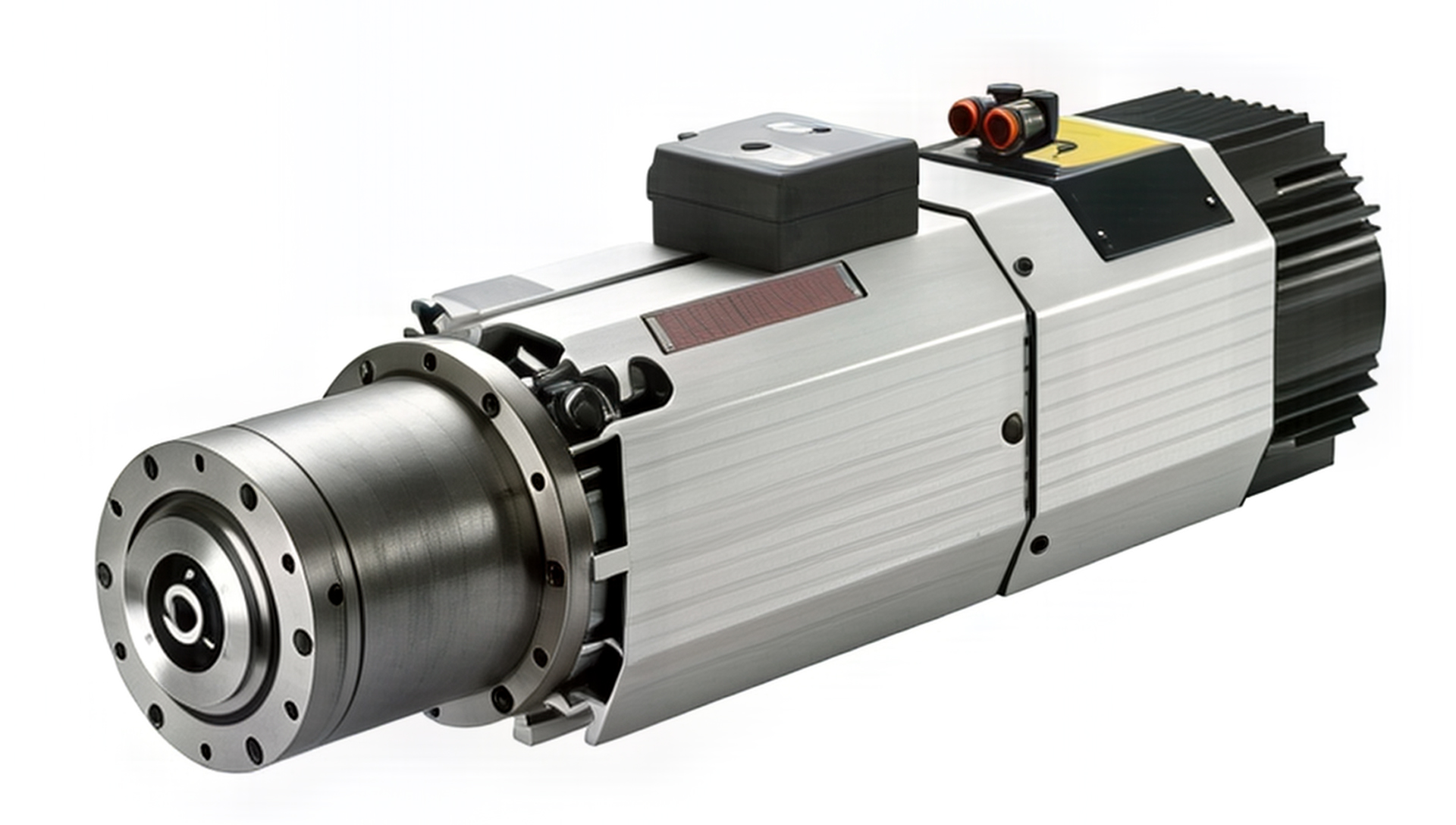

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением и осью C поддерживает четырёхосевую обработку. Ось C — это поворот шпинделя вокруг вертикальной оси, используется для работы с агрегатами под углом, фрезеровки торцов и угловых резов. Скорость вращения 12,000–24,000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность и высокое качество обработки.

Угловой агрегат

Угловой агрегат HSD позволяет выполнять обработку под наклоном без изменения ориентации заготовки, что расширяет возможности станка для сложных дверных и мебельных деталей.

Боковой фрезерный узел

Боковой фрезерный узел мощностью 5,5 кВт предназначен для горизонтальной обработки, включая врезку замков и петель, обеспечивая высокую точность при выполнении специализированных задач в дверном производстве.

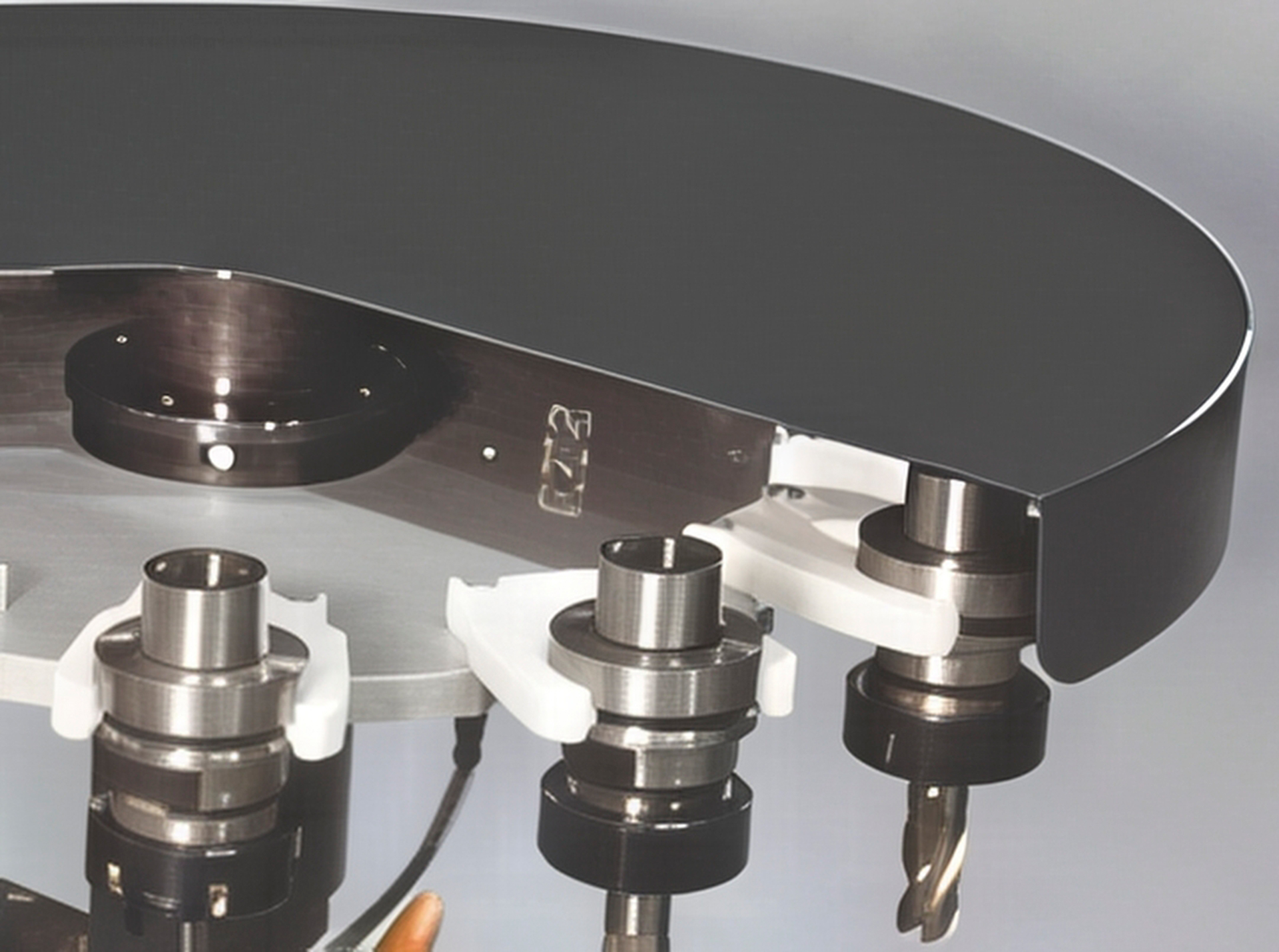

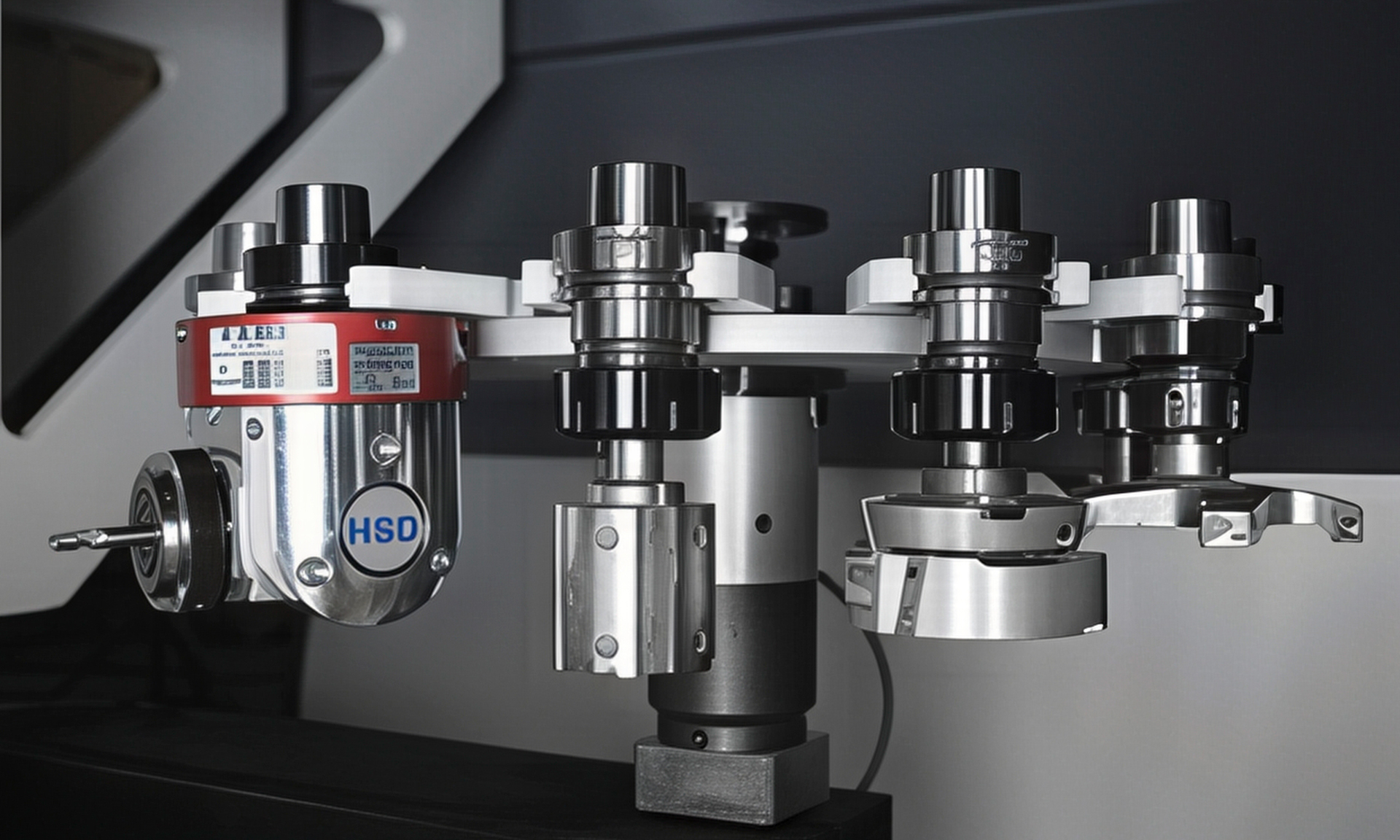

Блок смены инструмента

Блок смены инструмента представляет собой поворотный магазин на 8 позиций, расположенный с правой стороны консоли, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают точность и эффективность.

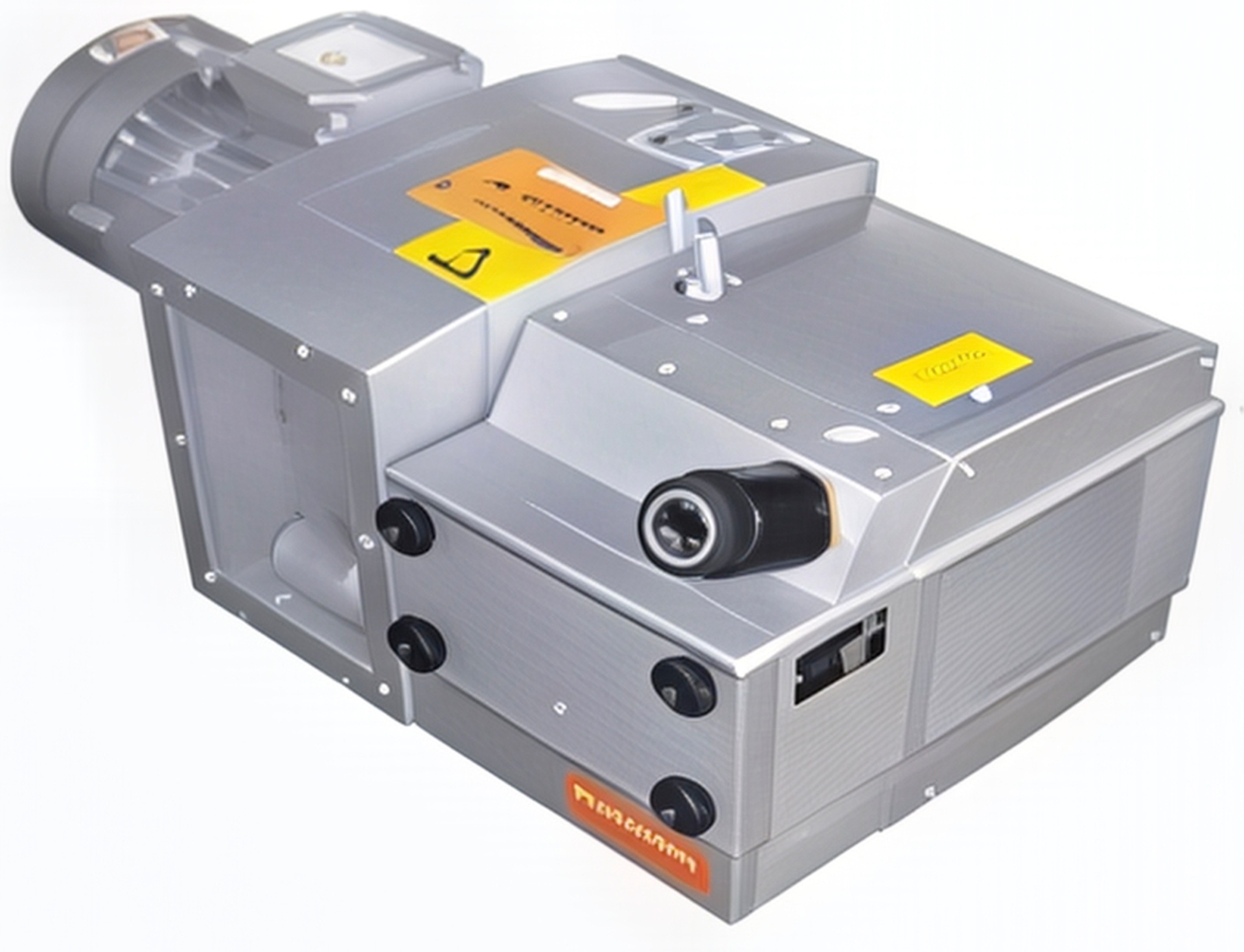

Вакуумный насос

Вакуумный насос Eurovac сухого типа производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения повышает эффективность работы.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей, включая поддержку оси C, углового агрегата и сверлильного узла.

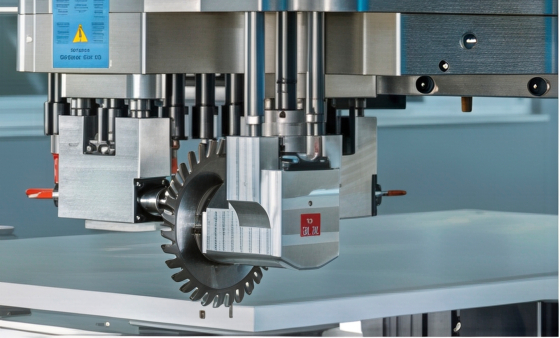

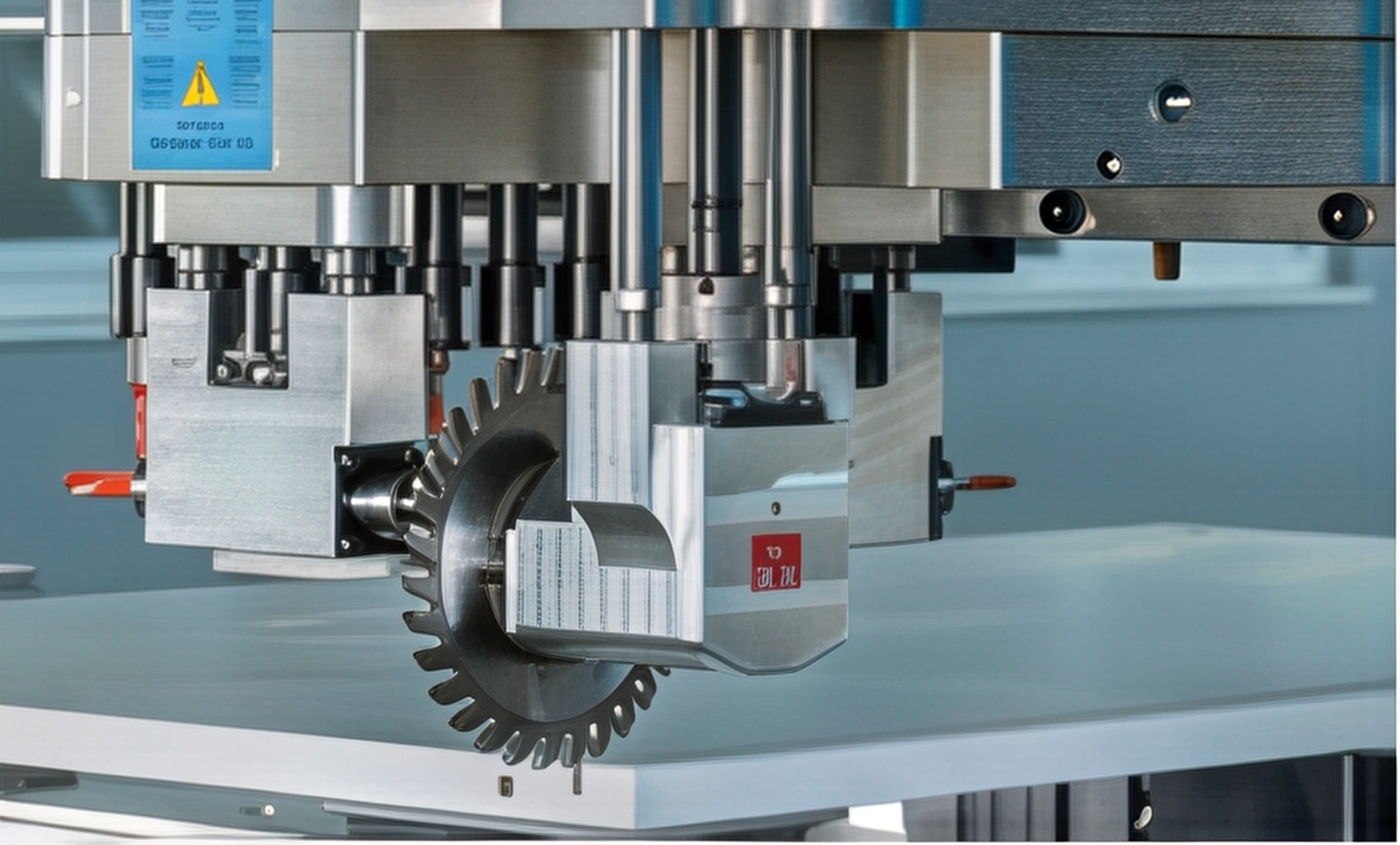

Сверлильный узел

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6,000 об/мин (вертикальное) и 4,740 об/мин (горизонтальное) обеспечивает высокую производительность.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента гарантируют точность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO 4X 1332

1. Четырёхосевая обработка с осью C – вращающаяся шпиндельная ось позволяет выполнять сложные угловые и радиальные операции.
2. Угловой агрегат – обеспечивает обработку под наклоном без изменения ориентации заготовки.
3. Улучшенная фиксация – консоли и блоки высотой 85 мм обеспечивают надёжное удержание заготовок.
4. Высокая точность – шпиндель HSD и боковой фрезерный узел гарантируют качество обработки.
5. Производительность – скорости до 70 м/мин по X/Y сокращают время производственного цикла.
6. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление.

Станок сочетает передовые технологии и надёжность, что делает его оптимальным решением для дверной и мебельной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1332 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, оси C, углового агрегата, серводвигателей и насоса. Производитель предоставляет монтаж, пусконаладку и техническую поддержку.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO 4X 1332 оптимизирует производство благодаря высокой скорости и точности. Программное обеспечение Alphacam минимизирует отходы, ускоряя окупаемость.

Безопасность эксплуатации

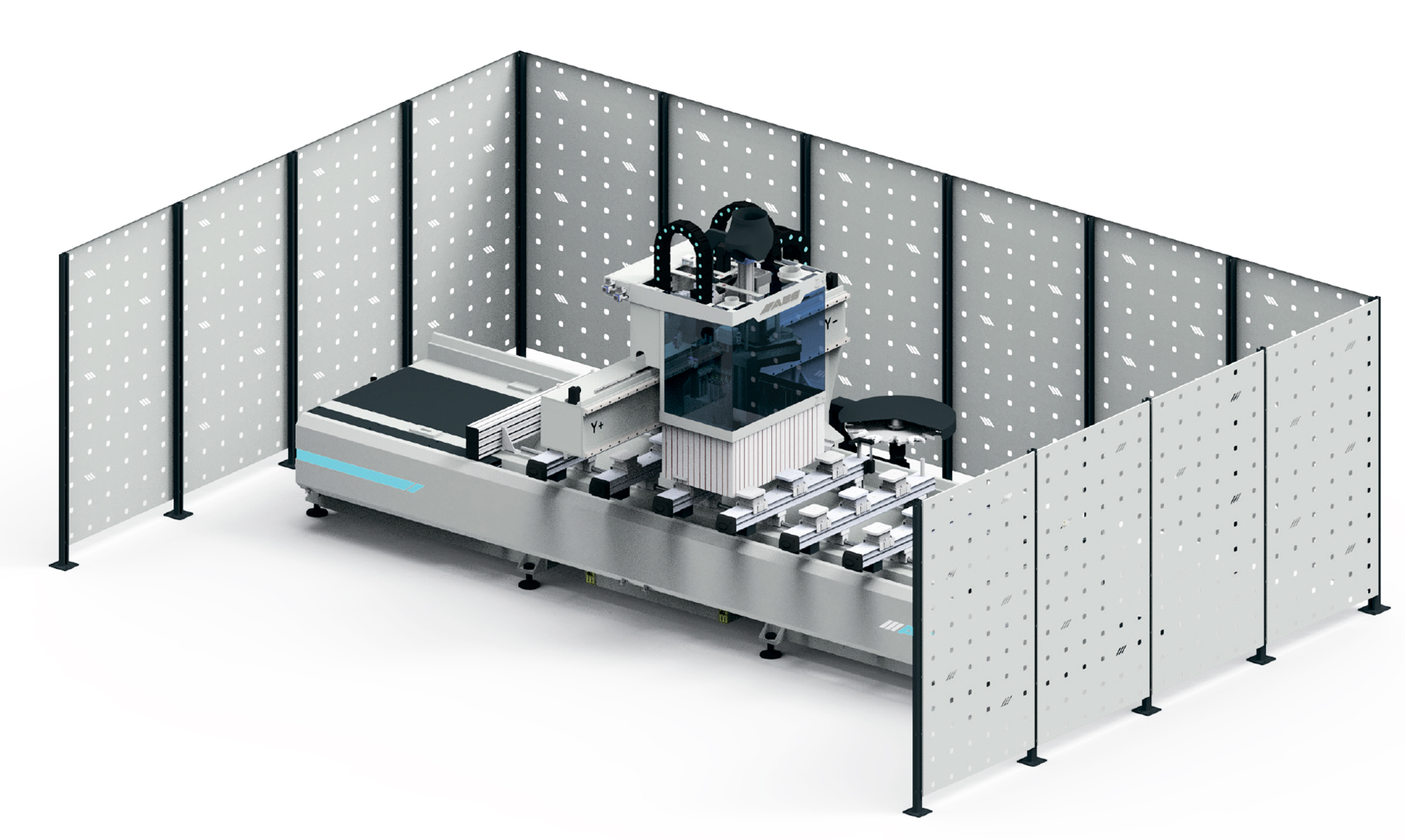

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1332 оснащён защитным световым барьером, аварийными кнопками и системой пылеудаления для безопасности оператора.

Комплектация

• Шпиндель HSD 9 кВт HSK F63 с воздушным охлаждением и осью C
• Угловой агрегат HSD
• Боковой фрезерный узел 5,5 кВт
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Шесть консолей Schmalz высотой 85 мм (4 с подъемником, 2 без) с 18 вакуумными присосками (12 шт. 140 x 115 x 85 мм, 6 шт. 125 x 75 x 85 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Макропрограмма AES Door для обработки дверных элементов
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
