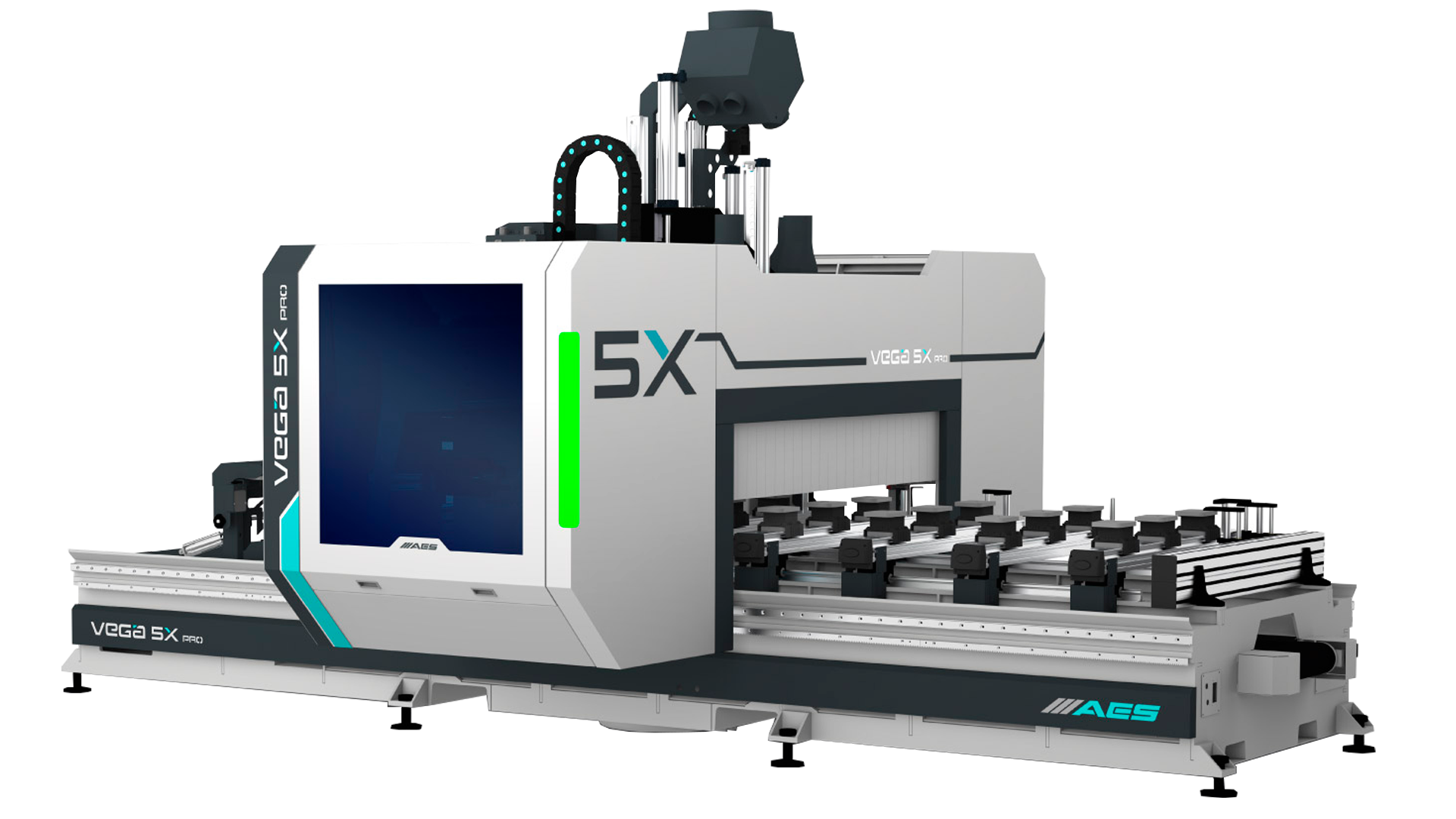

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1345

Турция

Мощность энергопотребления станка 40
Бренд AES
Бренд шпинделя HITECO
Тип цангового патрона HSK F63

Все характеристики

11 344 452,45 ₽

11 891 173,05 ₽

от 325 628 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1345 создан для высокоточной обработки древесины, плитных материалов, пластиков и композитов в мебельном производстве, изготовлении окон, дверей, лестниц и сложных модельных конструкций. Станок выполняет фрезерование, 3D-обработку, угловую резку, сверление и нарезку пазов, обеспечивая исключительную точность и производительность. Пятиосевой шпиндель в сочетании с современным ПО делает его идеальным выбором для серийного и индивидуального производства сложных изделий.

Технические характеристики обрабатывающего центра

Характеристика	Значение
Область обработки (X x Y x Z)	4 500 x 1 300 x 485 мм
Материал обработки	Древесина (массив, МДФ, ДСП, фанера), пластики, композиты
Тип привода	Бесщеточные серводвигатели
Направляющие	Реечные передачи и шестерни
Макс. скорость холостого хода, м/мин	X/Y – 70, Z – 20
Рабочая скорость, м/мин	A/C – 120°/с
Мощность шпинделя, кВт	8,5 (S1) / 10 (S6)
Скорость вращения шпинделя, об/мин	12 000 – 24 000
Общая мощность, кВт	40
Вес, кг	3 500
Система управления	OSAI с промышленным контроллером, Windows, Alphacam Core + xPositional

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины представляет собой сварную структуру из высокопрочной стали с ребрами жесткости. Процесс снятия внутренних напряжений и обработка на станке с ЧПУ за одну базировку обеспечивают идеальную геометрию и долговечность для интенсивной эксплуатации.

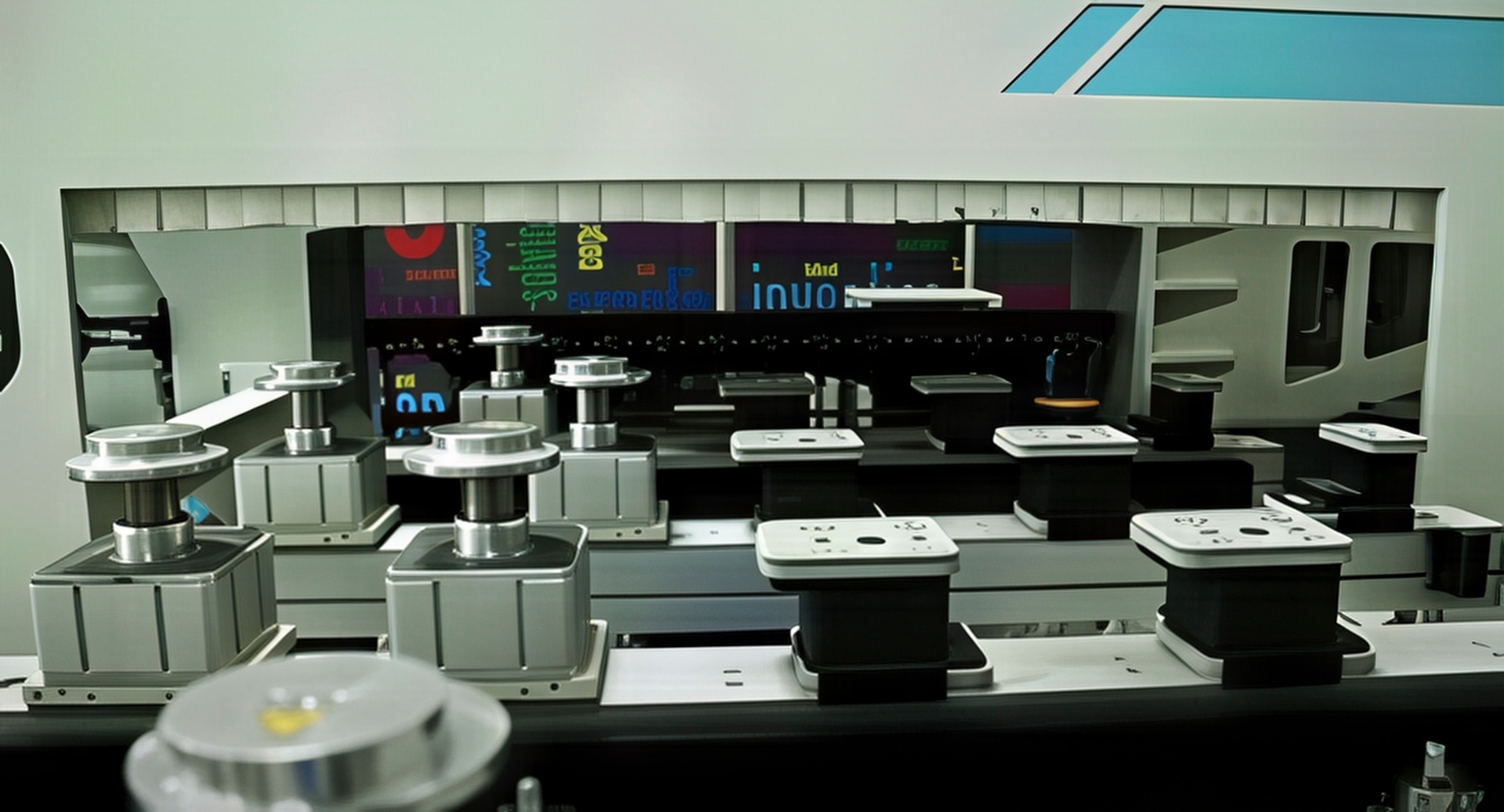

Рабочий стол

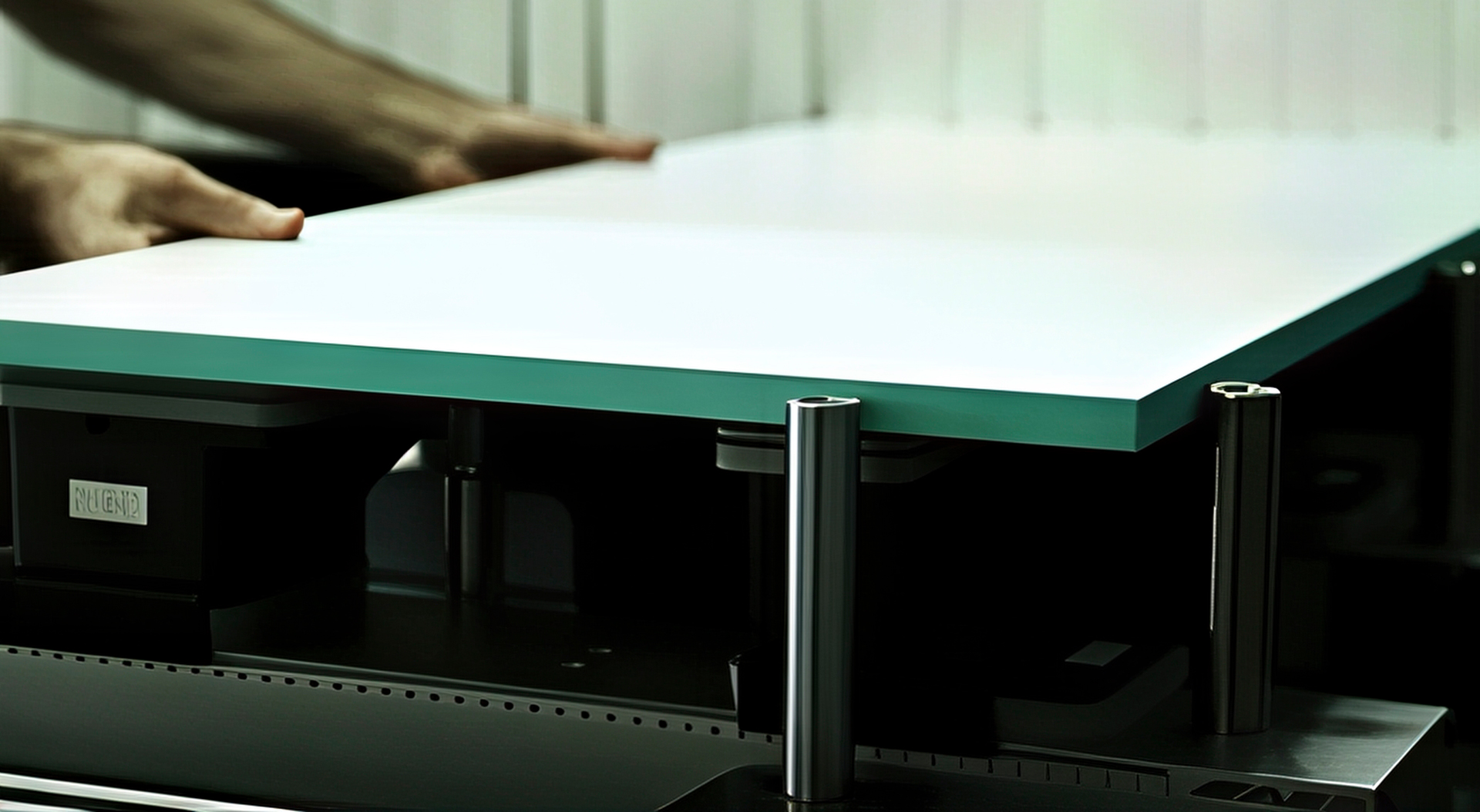

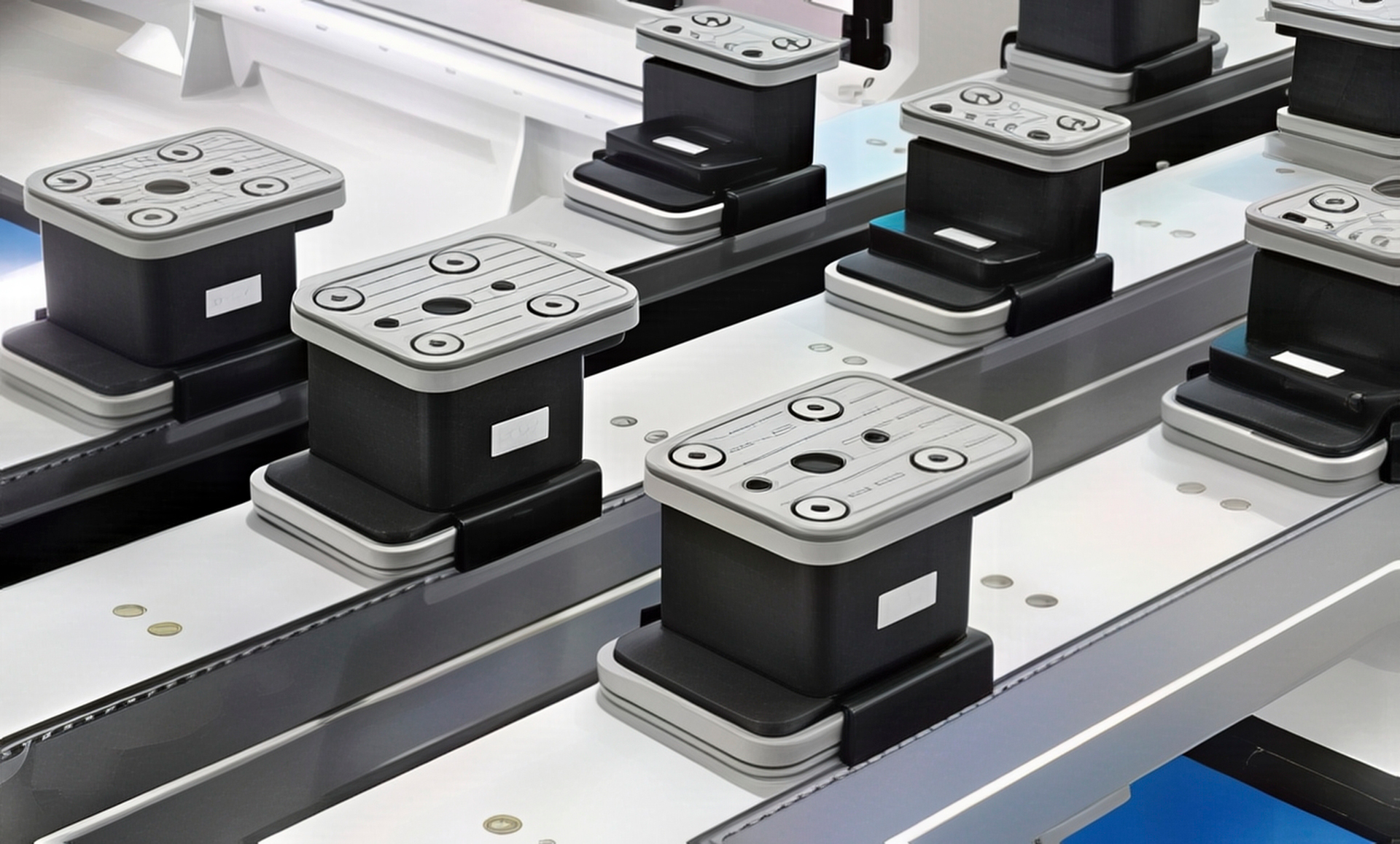

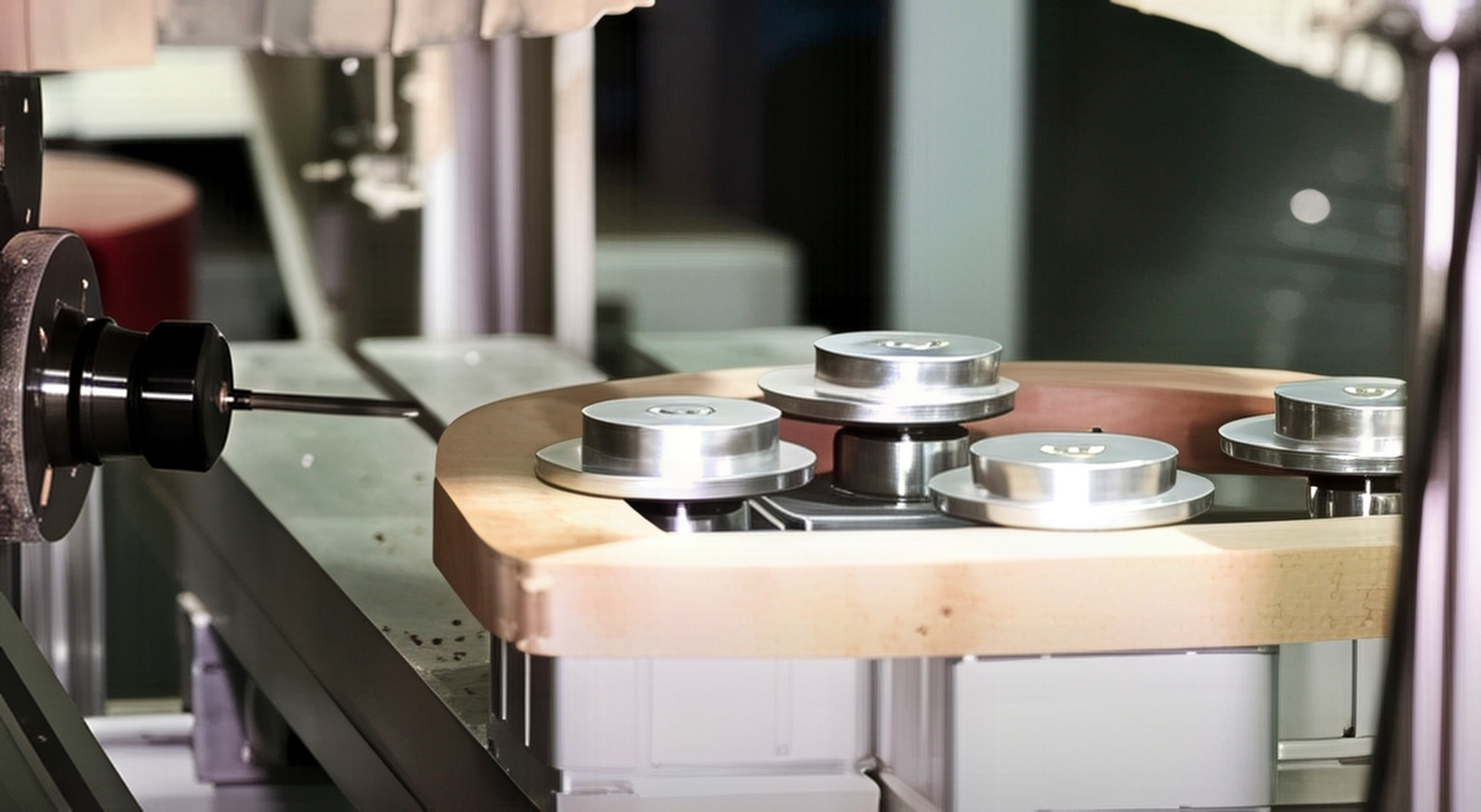

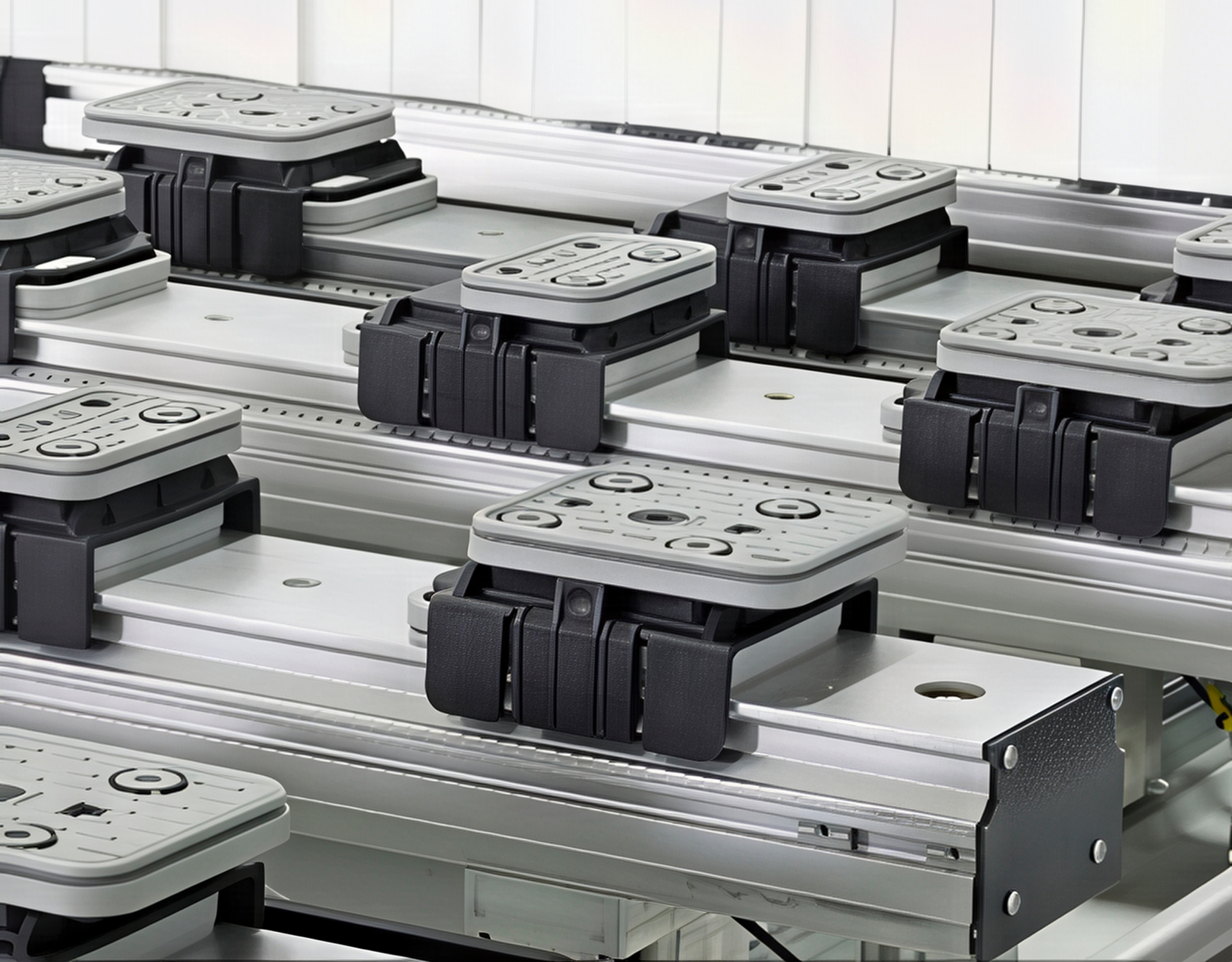

Рабочий стол оснащен шестью вакуумными консолями Schmalz (1300 x 85 мм) с однопоршневыми присосками. Каждая консоль имеет три вакуумных блока (140 x 115 x 85 мм и 125 x 75 x 85 мм) для надежной фиксации. Нулевые упоры гарантируют точное позиционирование, а разгрузочные поршни облегчают выгрузку деталей. Опционально доступен вакуумный зажим 170 x 135 x 85 мм с диапазоном сжатия 15–85 мм и одноконтурной пневматической системой.

Перемещение по осям

Перемещение по осям реализовано через реечные передачи и бесщеточные серводвигатели, обеспечивающие скорости до 70 м/мин по осям X/Y и 20 м/мин по оси Z. Угловые скорости осей A/C (120°/с) позволяют выполнять сложные операции с высокой точностью.

Централизованная система смазки

Централизованная система смазки обслуживает 19 точек автоматически, продлевая срок службы узлов и снижая затраты на обслуживание. Управление возможно через блок ЧПУ или вручную.

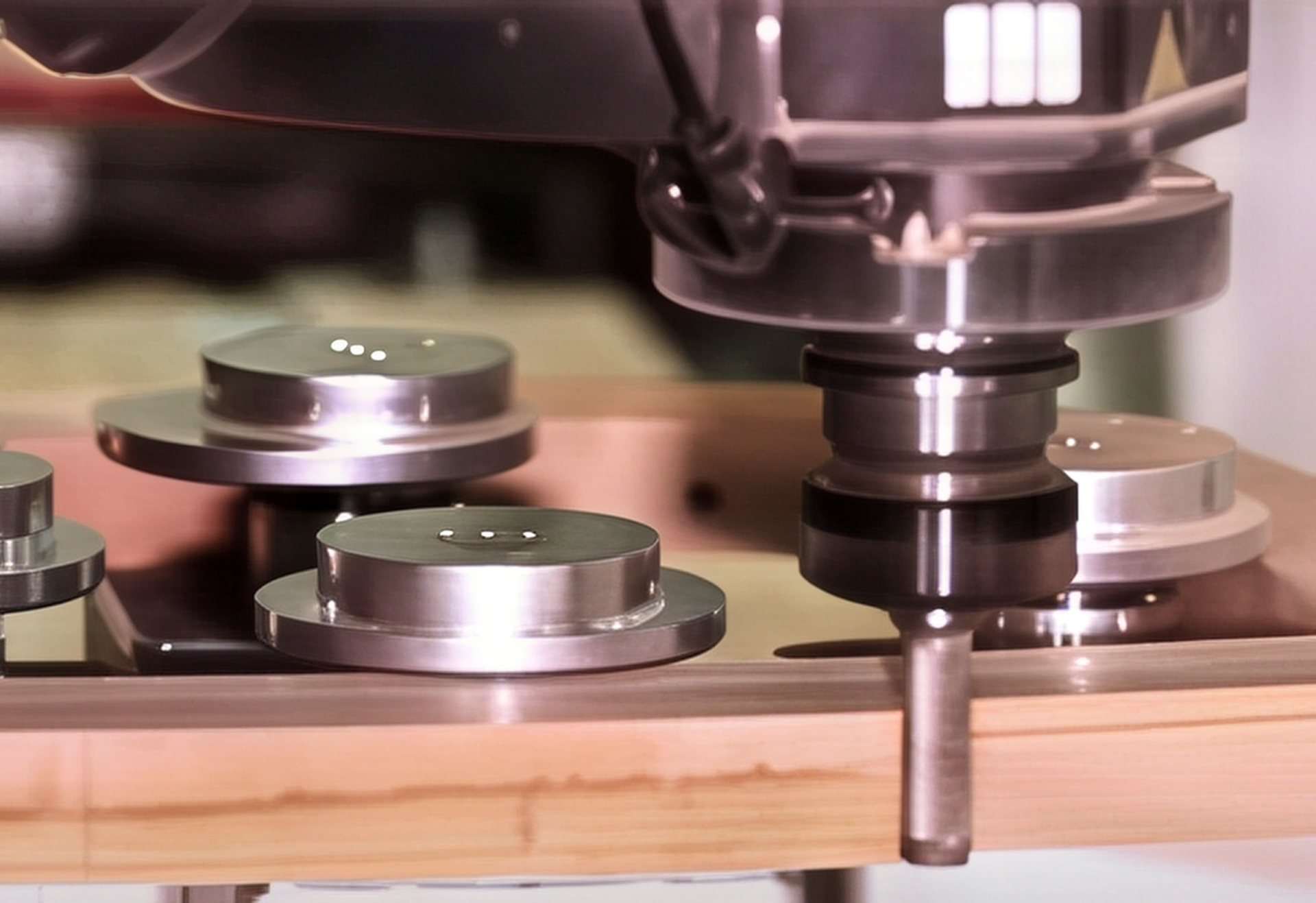

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, автоматически записывая данные в систему для точной настройки и минимизации ошибок.

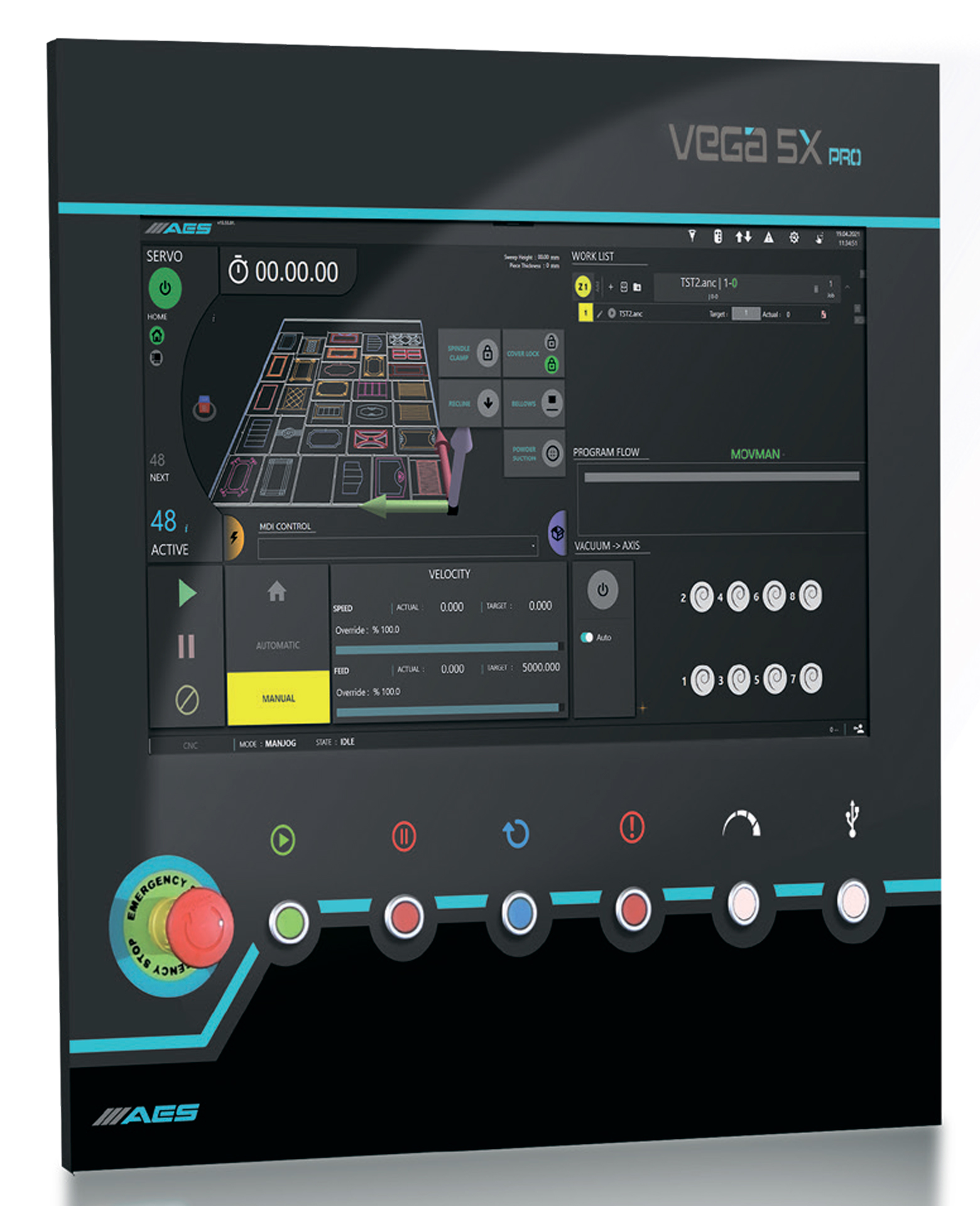

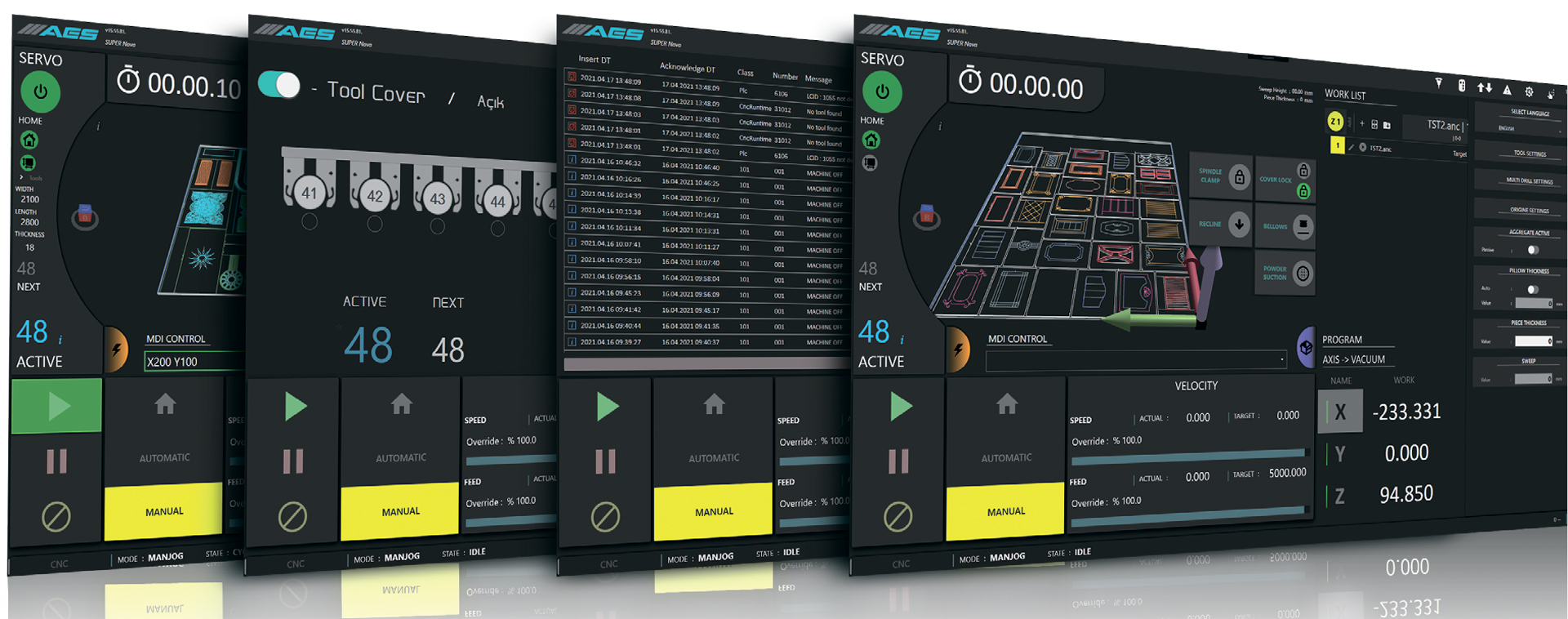

Система ЧПУ и управления

Система ЧПУ и управления включает контроллер OSAI на базе Windows с 21,5-дюймовым LCD-монитором, поддержкой G-кодов, Ethernet и USB слотами. Интуитивный интерфейс позволяет программировать, моделировать обработку и подключаться удаленно для поддержки.

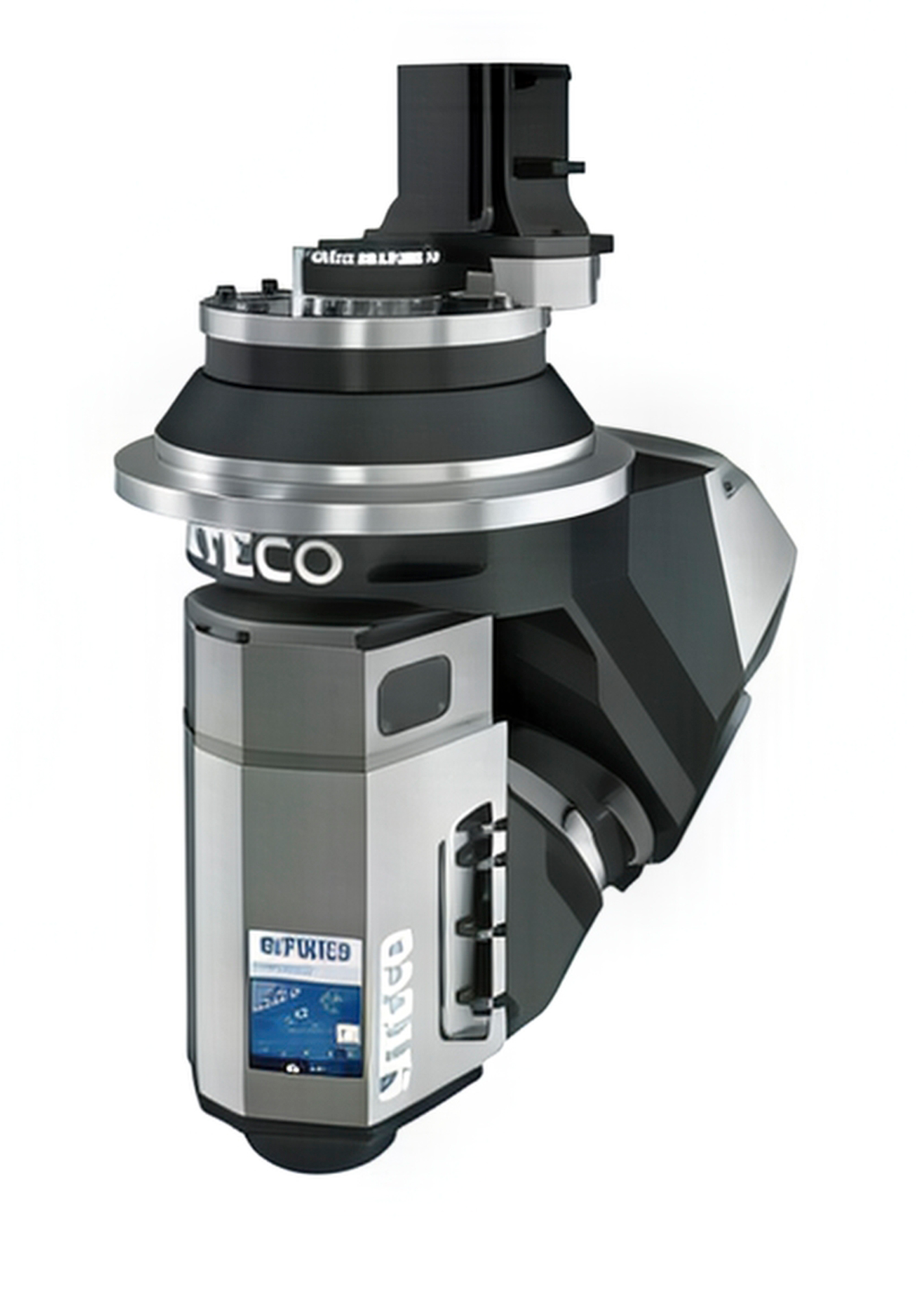

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5 кВт (S1) / 10 кВт (S6) с жидкостным охлаждением поддерживает 5-осевую интерполяцию (B: ±185°, C: ±320°). Скорость вращения 12 000–24 000 об/мин и пневматическая блокировка обеспечивают высокую надежность.

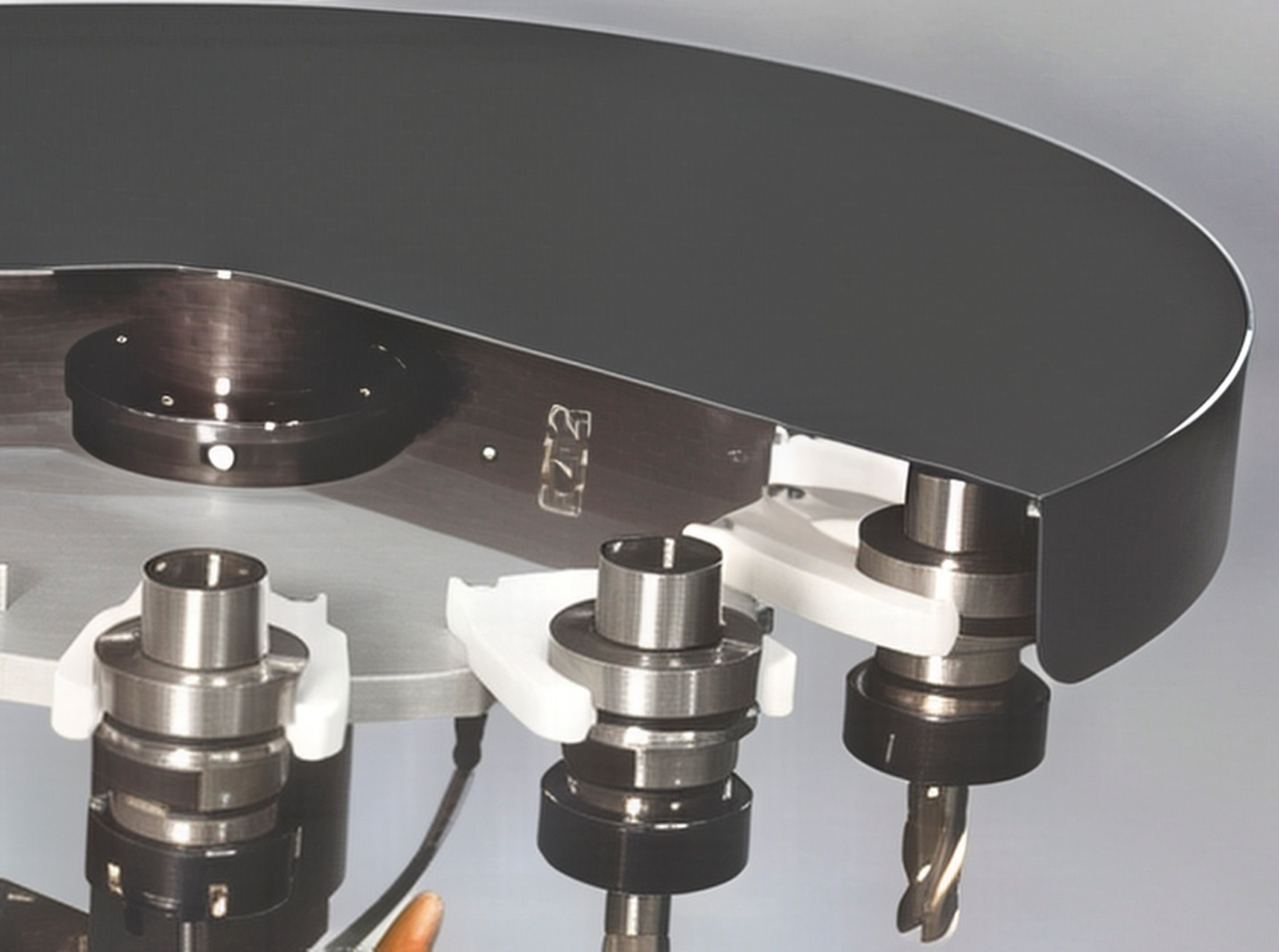

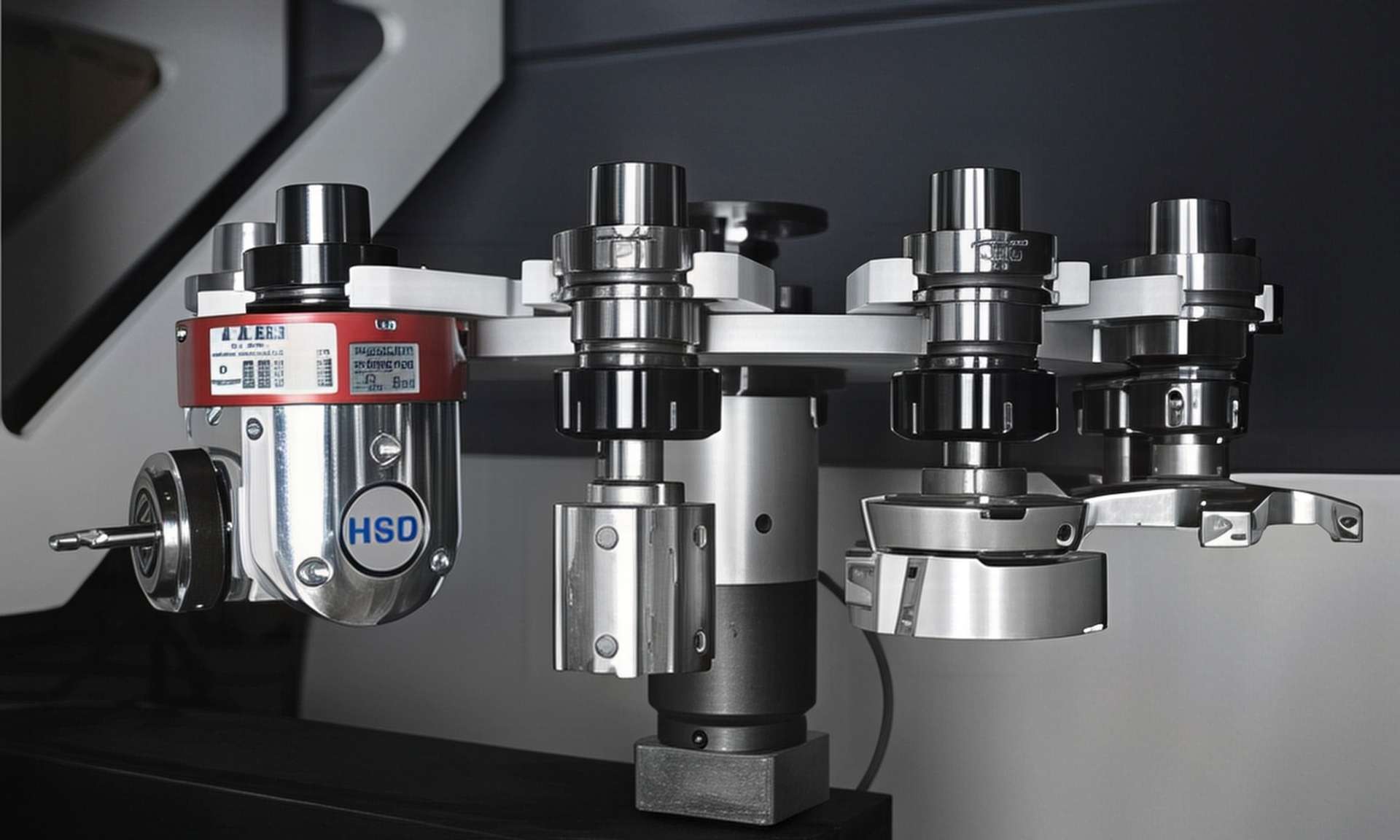

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 8 позиций (диаметр до 165 мм, вес до 7 кг) расположен справа от портала. Датчики контролируют состояние инструмента, обеспечивая быструю и точную смену.

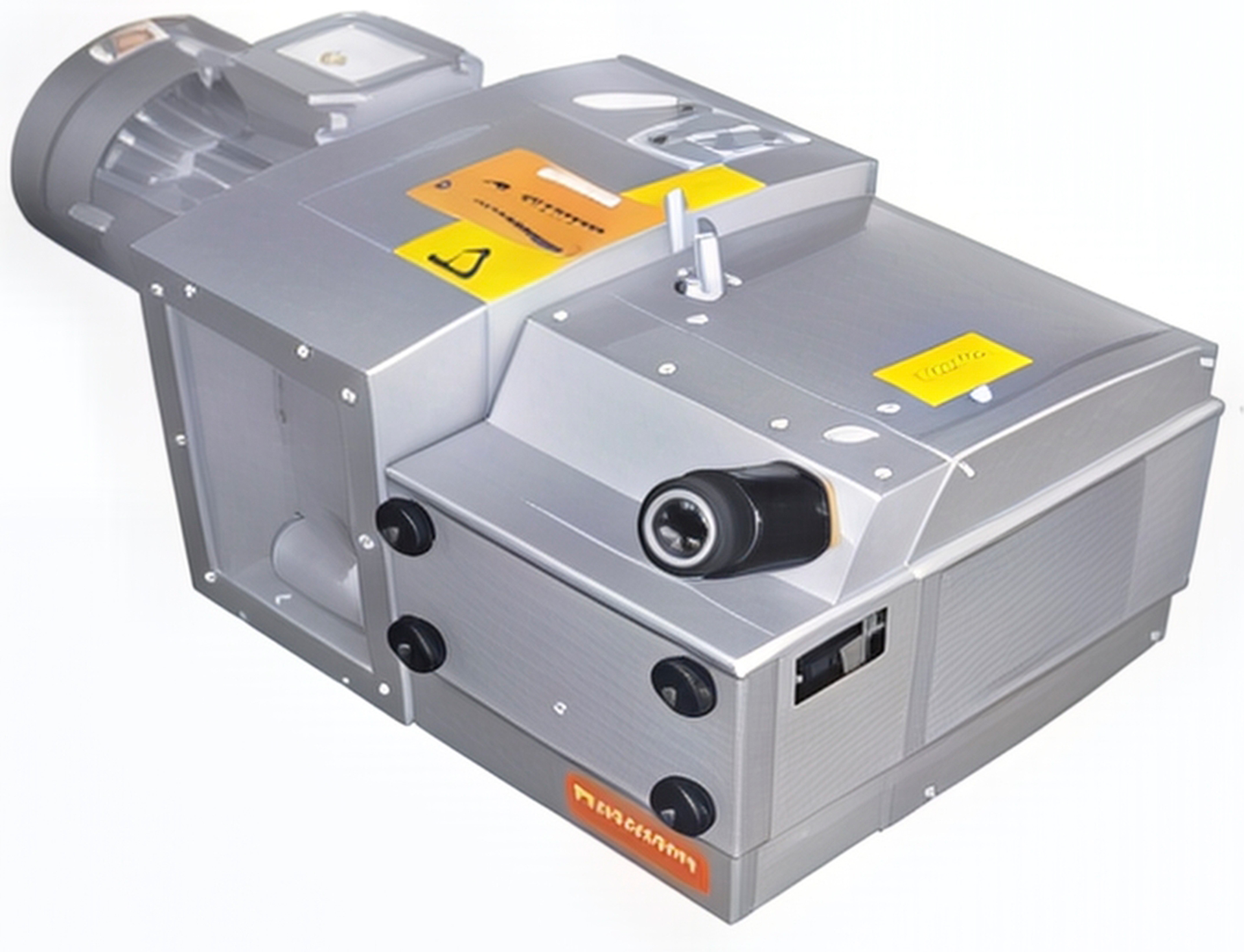

Вакуумный насос

Вакуумный насос Eurovac сухого типа (100 м³/ч, 4,8 л.с.) обеспечивает надежную фиксацию при 100/200 мбар. Воздушное охлаждение и низкие затраты на обслуживание повышают эффективность эксплуатации.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D-обработку, импорт CAD-файлов и параметрические эскизы. Модуль xPositional обеспечивает программирование 3+2-осевой обработки для сложных задач.

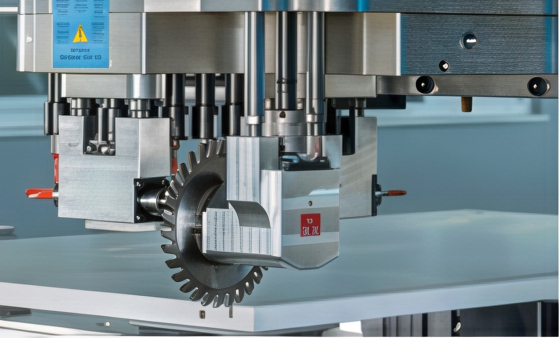

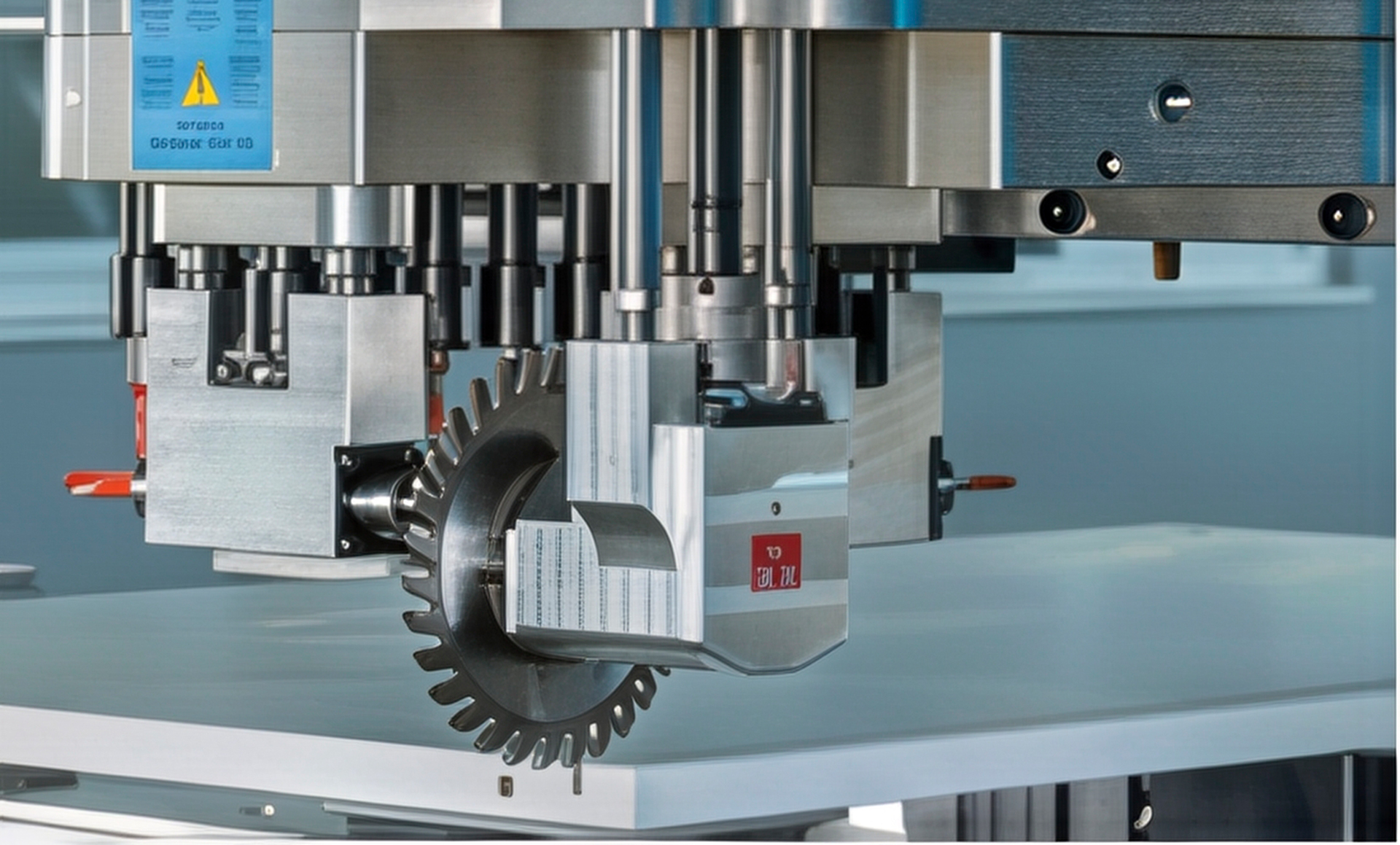

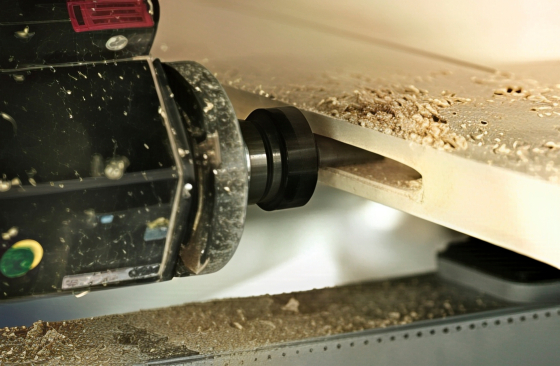

Сверлильный узел

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением.

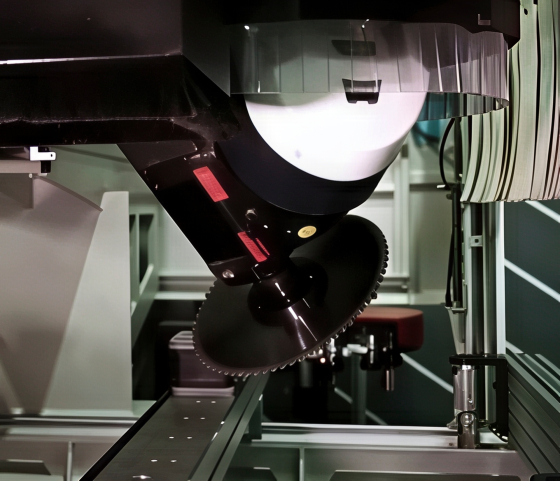

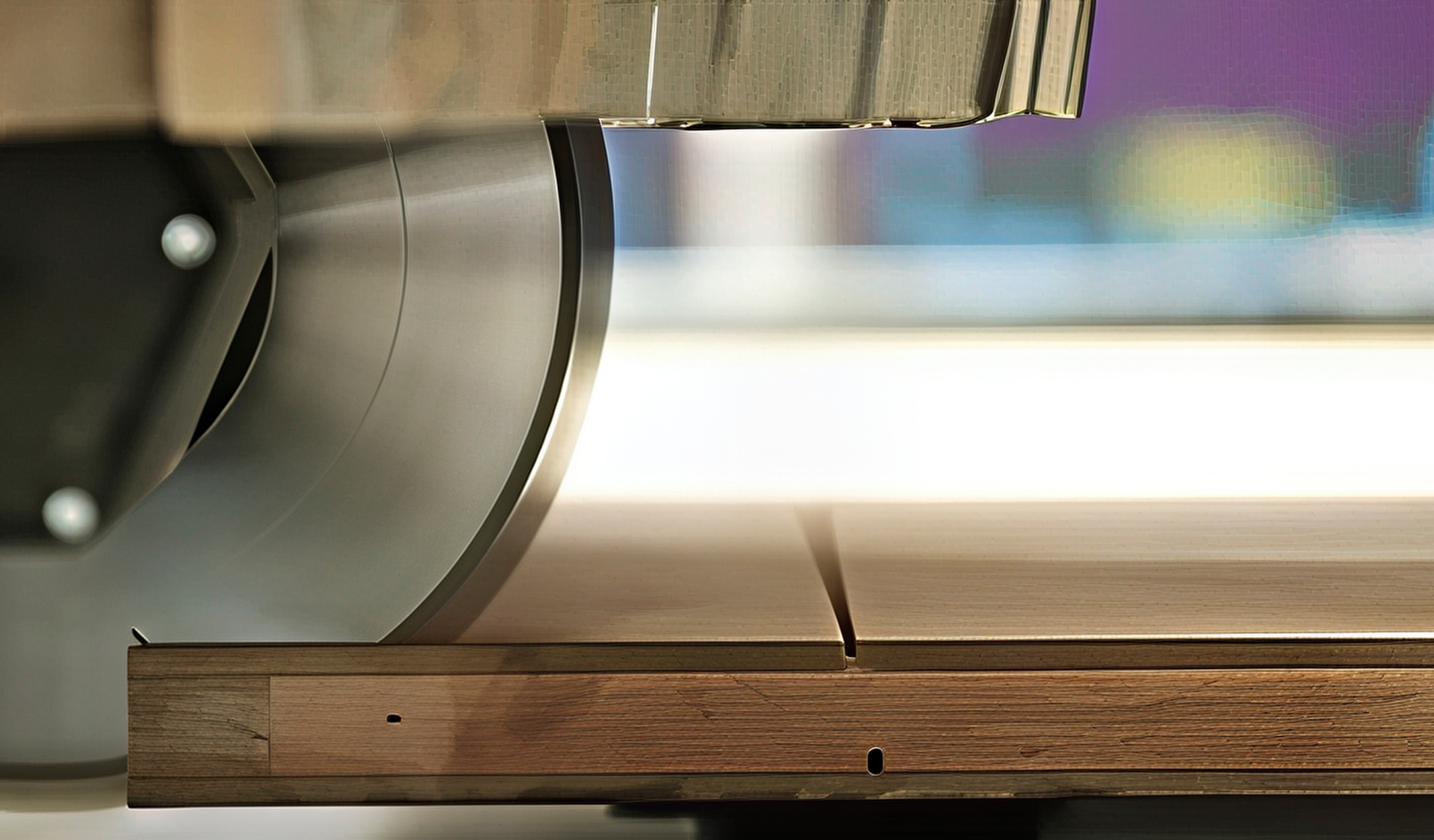

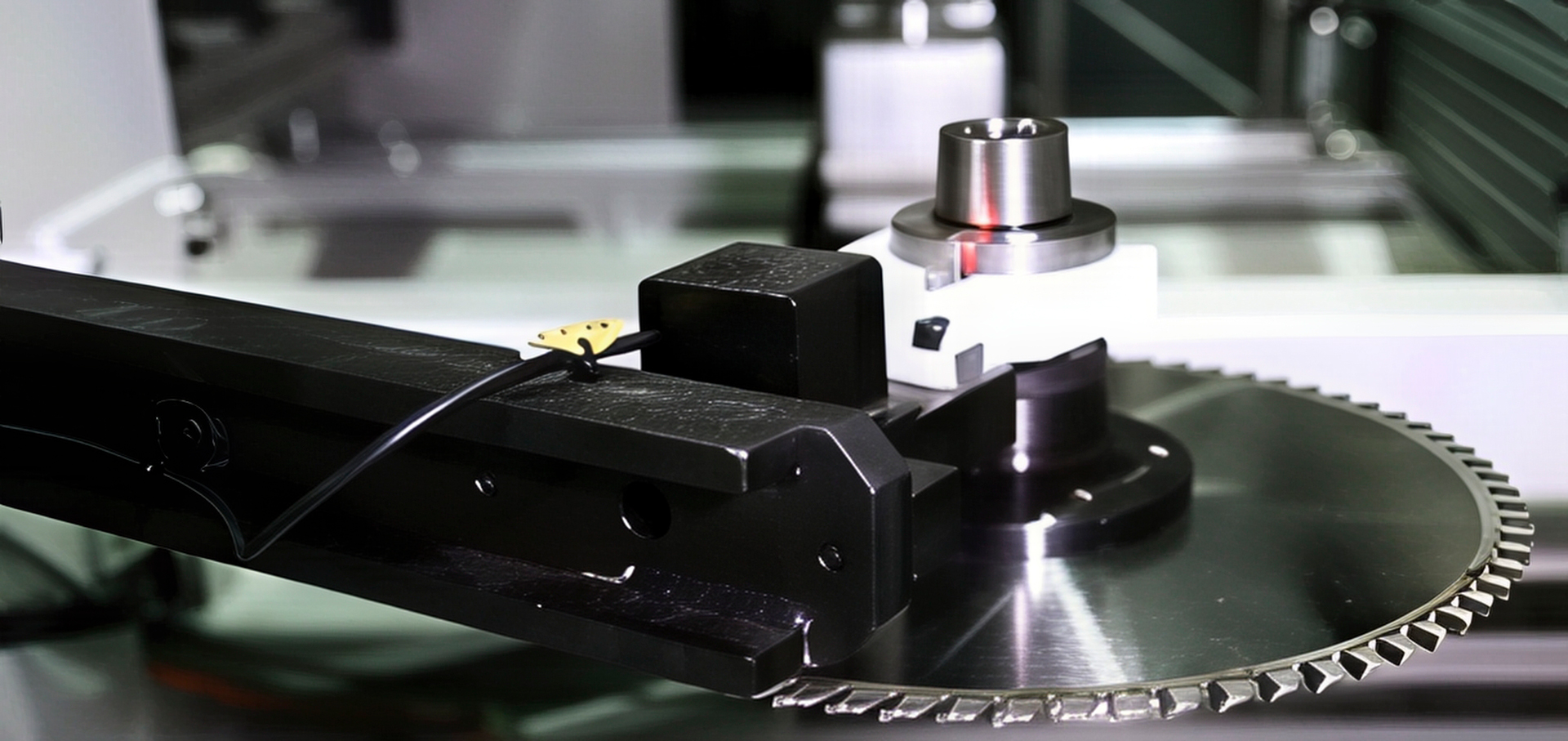

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 300 мм и весом до 12 кг. Датчики обеспечивают контроль состояния инструмента для 5-осевой обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая погрузку и выгрузку на производственную площадку.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 6 500 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA 5X PRO 1345

Универсальность – обработка древесины, пластиков и композитов для производства мебели, окон, дверей и лестниц.
Высокая точность – 5-осевой шпиндель и серводвигатели обеспечивают безупречное качество обработки.
Производительность – скорости до 70 м/мин сокращают время производственного цикла.
Автоматизация – OSAI и Alphacam упрощают программирование и управление станком.
Надежность – прочная станина и автоматическая смазка минимизируют износ.
Экономичность – оптимизированные процессы и низкие эксплуатационные расходы повышают рентабельность.

Станок сочетает передовые технологии, высокую производительность и надежность, что делает его идеальным для мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1345 рассчитан на интенсивную эксплуатацию. Прочная станина и централизованная смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и вакуумного насоса. Производитель предоставляет услуги монтажа, пусконаладки, обучения персонала и оперативной технической поддержки.

Экономическая эффективность и рентабельность

Покупка AES VEGA 5X PRO 1345 оптимизирует производство за счет высокой скорости, точности и автоматизации. Программа Alphacam Core + xPositional минимизирует отходы, а низкие затраты на обслуживание ускоряют окупаемость инвестиций.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1345 оснащен световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления создают безопасные условия для работы оператора.

Комплектация

Шпиндель HITECO 8,5/10 кВт HSK F63 с жидкостным охлаждением
Револьверный магазин на 8 инструментов
Вакуумный насос Eurovac 100 м³/ч
Шесть консолей Schmalz с 18 вакуумными блоками
Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
Программа Alphacam Core + xPositional
Набор держателей инструмента/цанг (8 шт.)
Магазин для пильного диска (до 300 мм)
Пульт управления (7 языков, включая русский)
Защитный световой барьер
Установка жидкостного охлаждения
Упаковочная система для транспортировки
Опционально: вакуумный зажим 170 x 135 x 85 мм (диапазон сжатия 15–85 мм)
