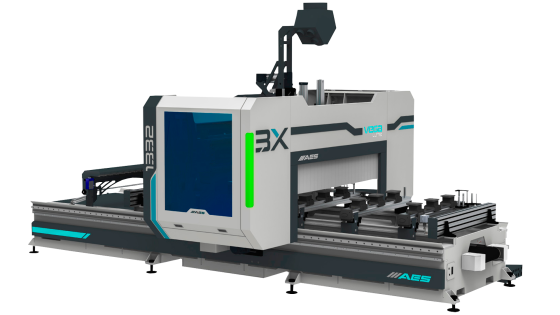

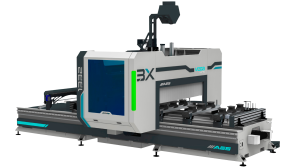

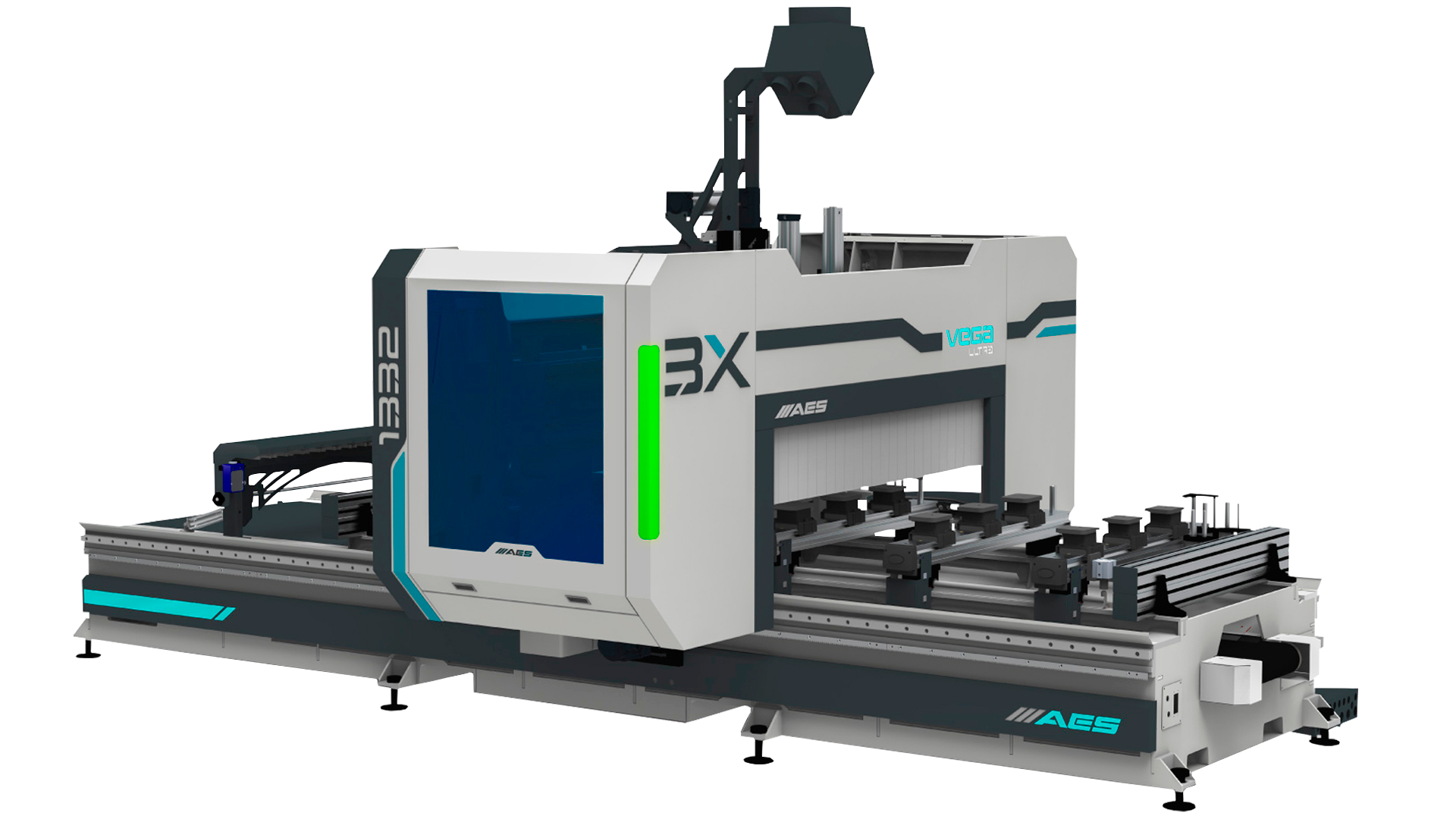

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 1332

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 1332 разработан для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков и композитов. Станок идеально подходит для производства модульной мебели, дверей, окон, изделий из массива дерева и специализированных деталей, требующих сложной обработки. Он выполняет фрезерование, калибровку, 3D-обработку поверхности, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Трёхосевая система управления (X, Y, Z) обеспечивает высокую точность и гибкость для серийного и индивидуального производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с ребрами жесткости, прошедшей термическую обработку для устранения внутренних напряжений. Прецизионная обработка на станке с ЧПУ за одну базировку и тестирование на лазерных стендах обеспечивают высокую точность и долговечность конструкции.

Рабочий стол

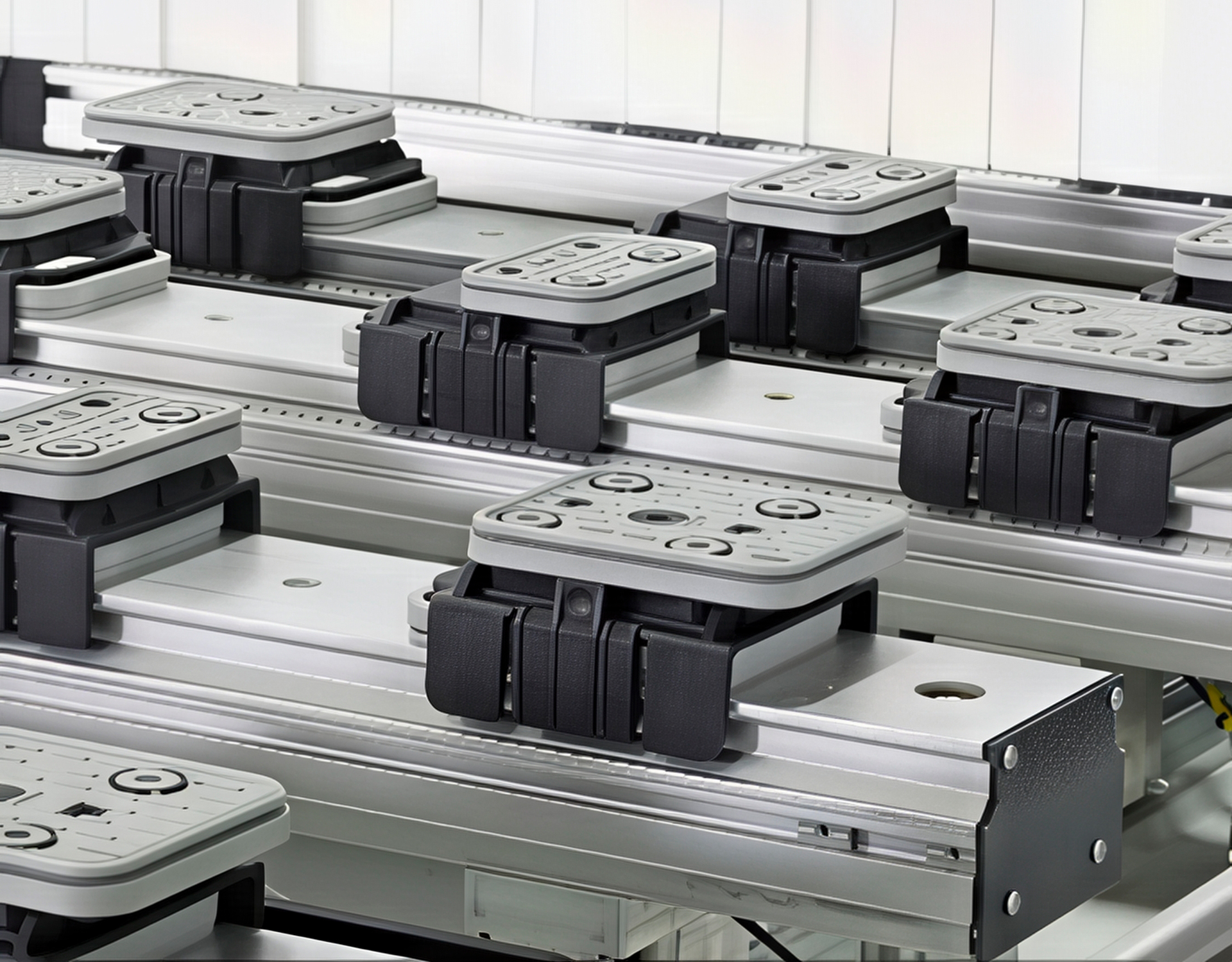

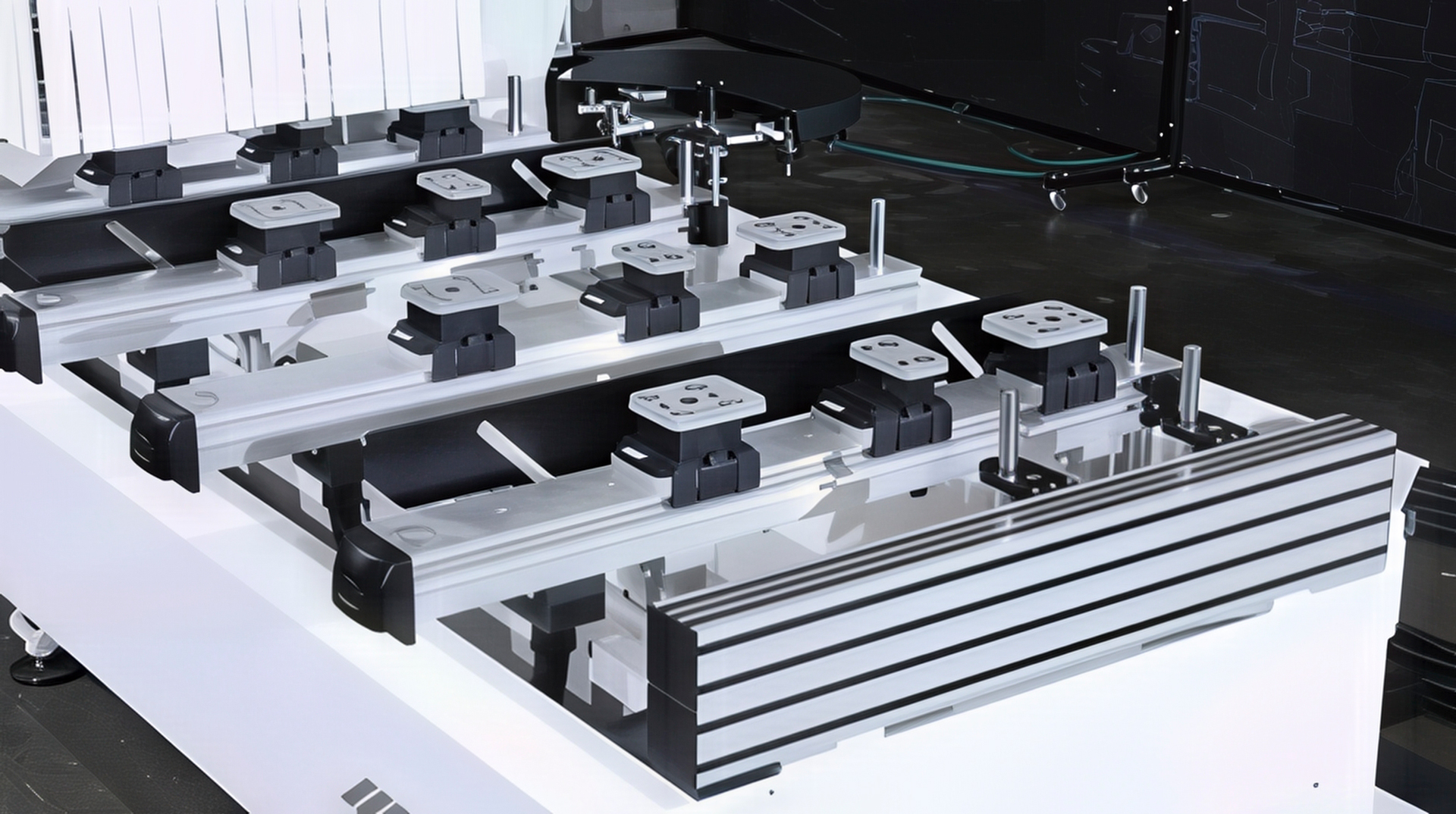

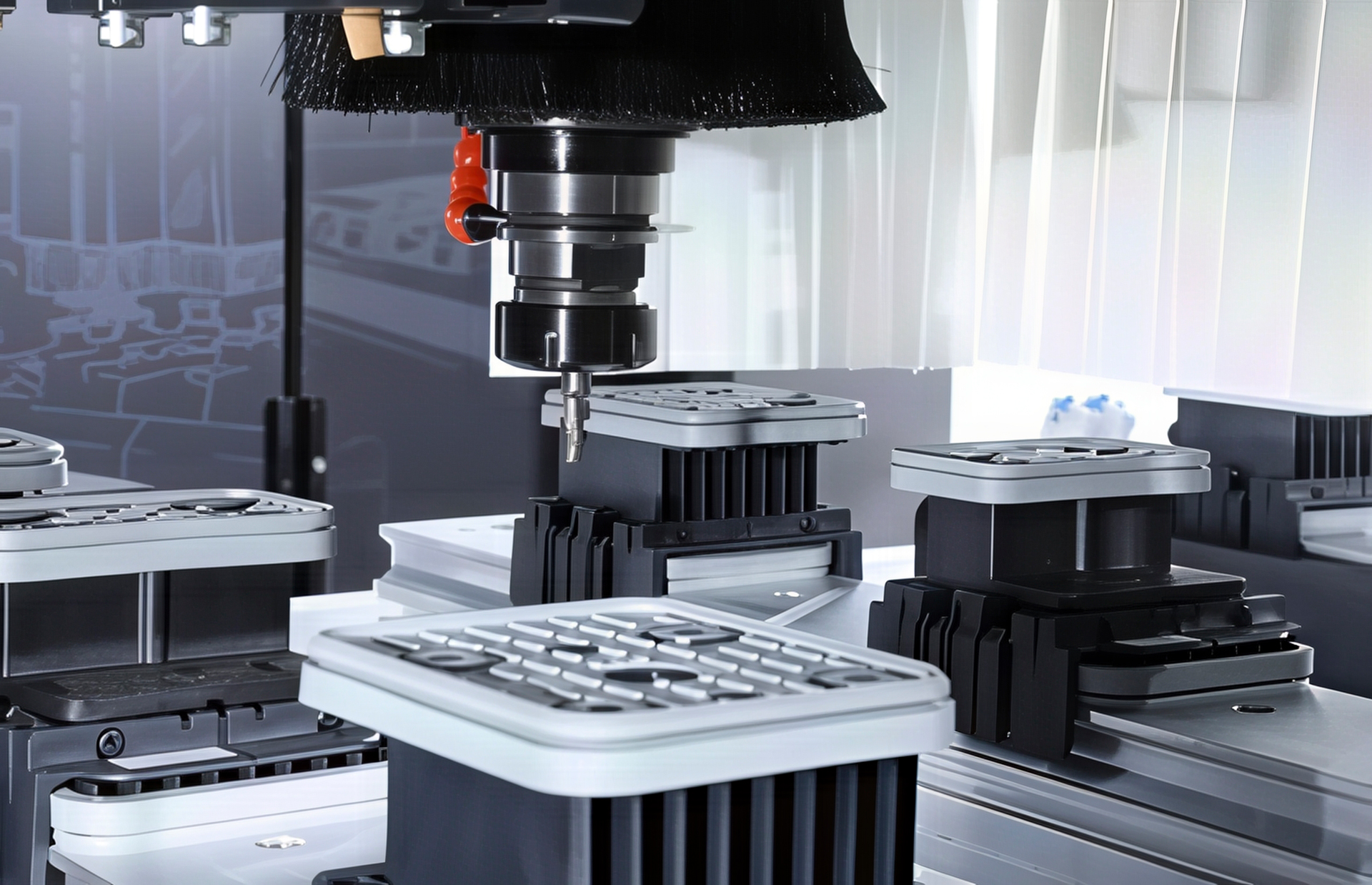

Рабочий стол оснащен шестью вакуумными консолями Schmalz (4 с подъемником, 2 без) с одинарными поршнями высотой 50 мм. Каждая консоль комплектуется тремя вакуумными блоками (12 шт. 140 x 115 x 50 мм и 6 шт. 125 x 75 x 50 мм). Опорные поршни обеспечивают точное позиционирование, а разгрузочные поршни упрощают выгрузку деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с двумя бесщеточными серводвигателями (X1 и X2) для оси X. Скорости до 100 м/мин по осям X/Y и 20 м/мин по оси Z обеспечивают высокую производительность и точность обработки.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических компонентов и снижая затраты на обслуживание. Ручное управление через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок.

Система ЧПУ и управления

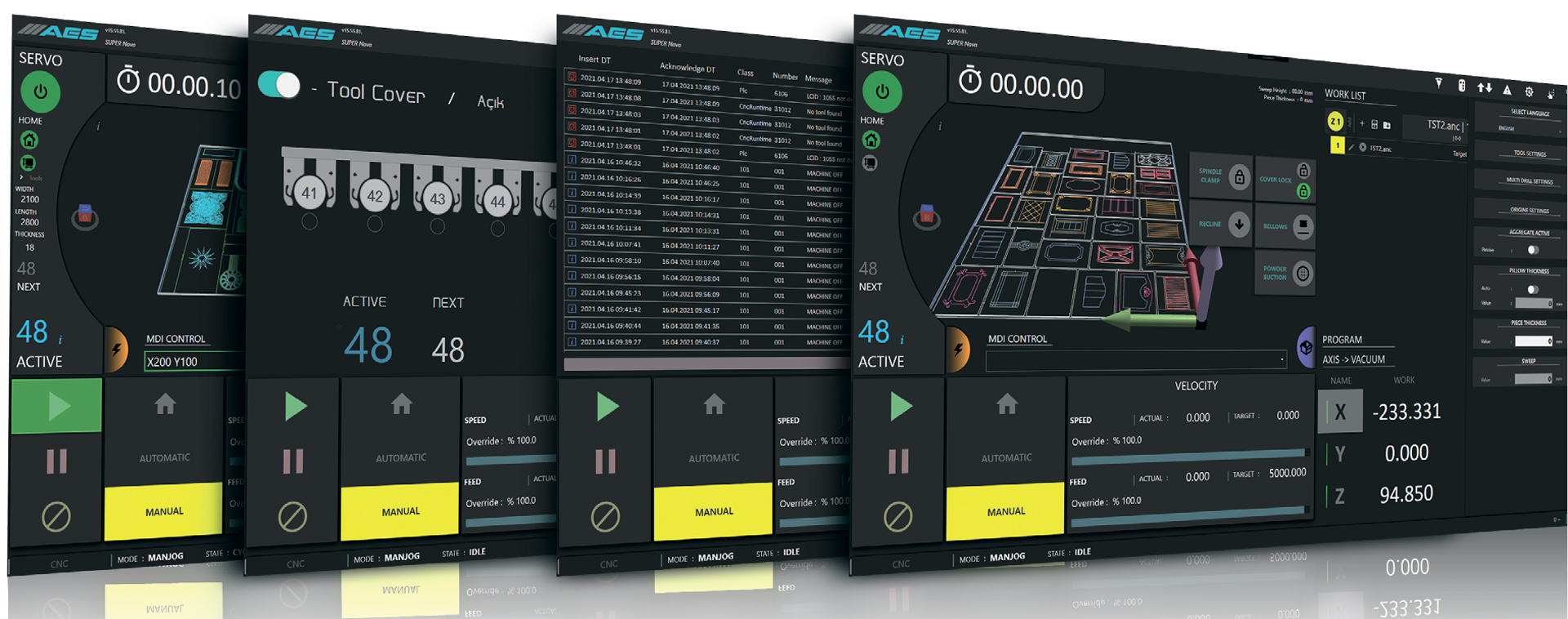

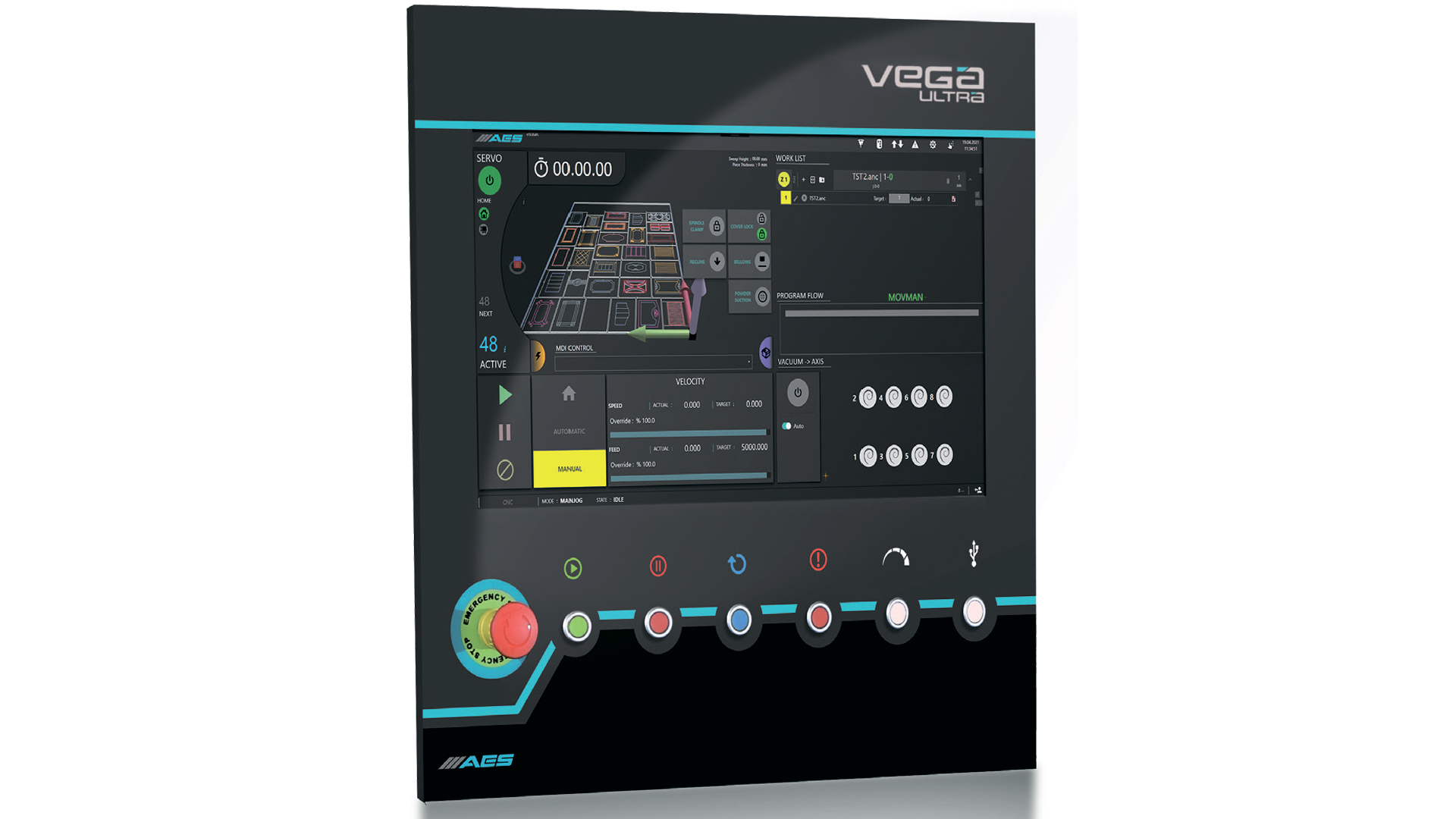

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, Ethernet и USB слотами, пультом управления и поддержкой G-кодов. Интерфейс позволяет создавать программы, моделировать обработку и подключаться удаленно. Программное обеспечение Alphacam Core + xPositional обеспечивает гибкость программирования и оптимизацию обработки.

Двигатель шпинделя

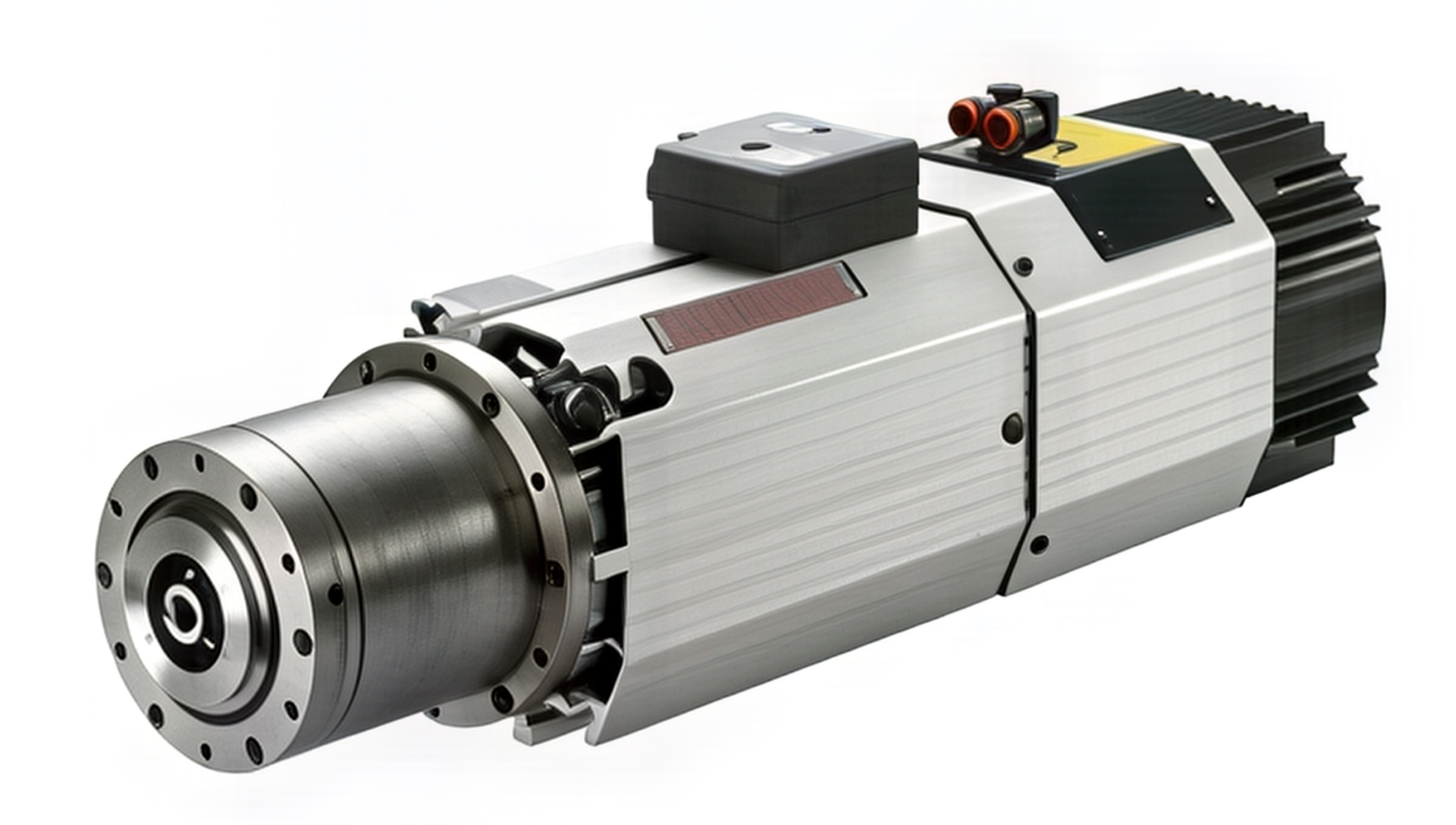

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) / 10,7 кВт (S6) с жидкостным охлаждением поддерживает 3-осевую обработку. Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надежность.

Блок смены инструмента

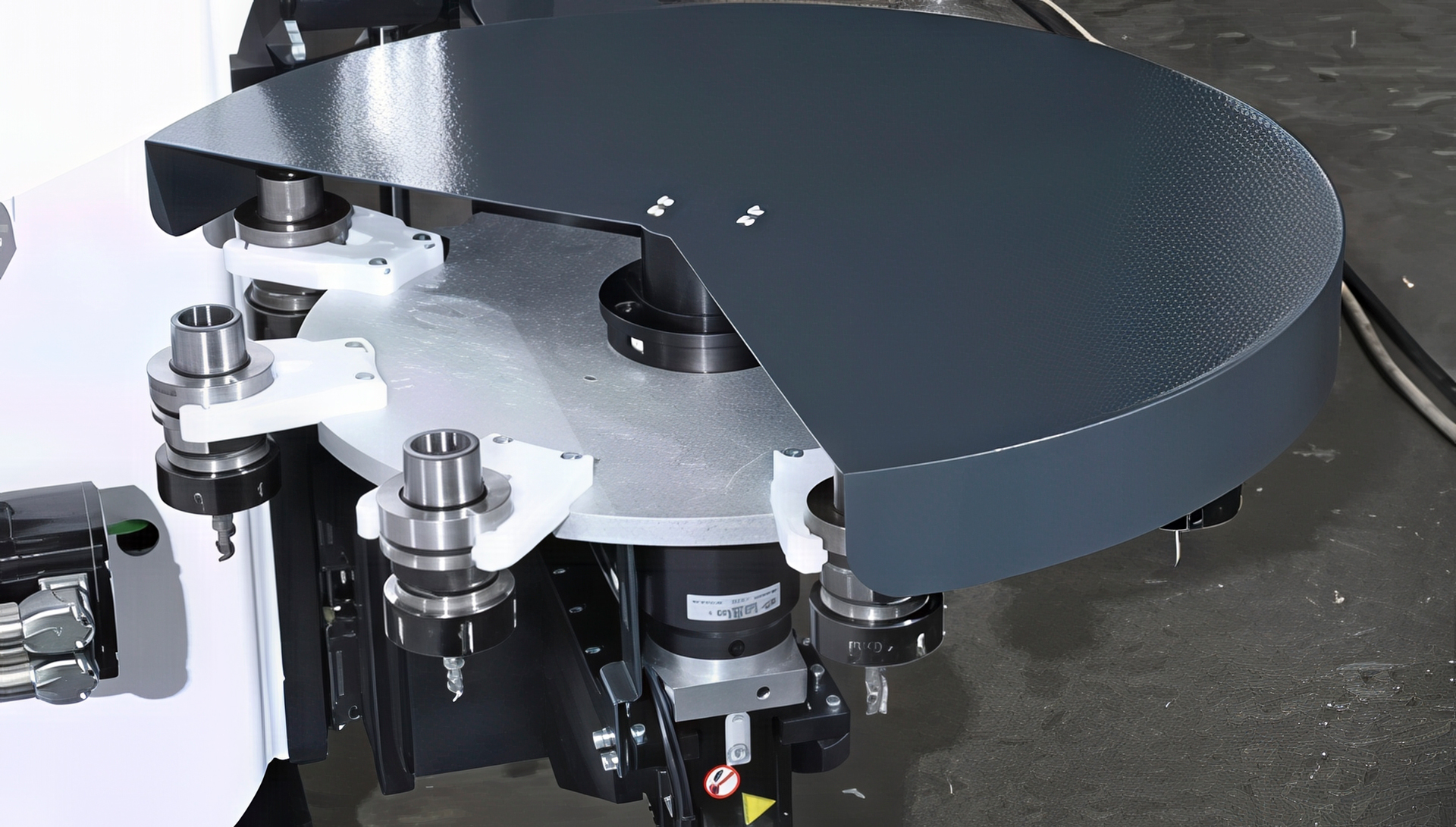

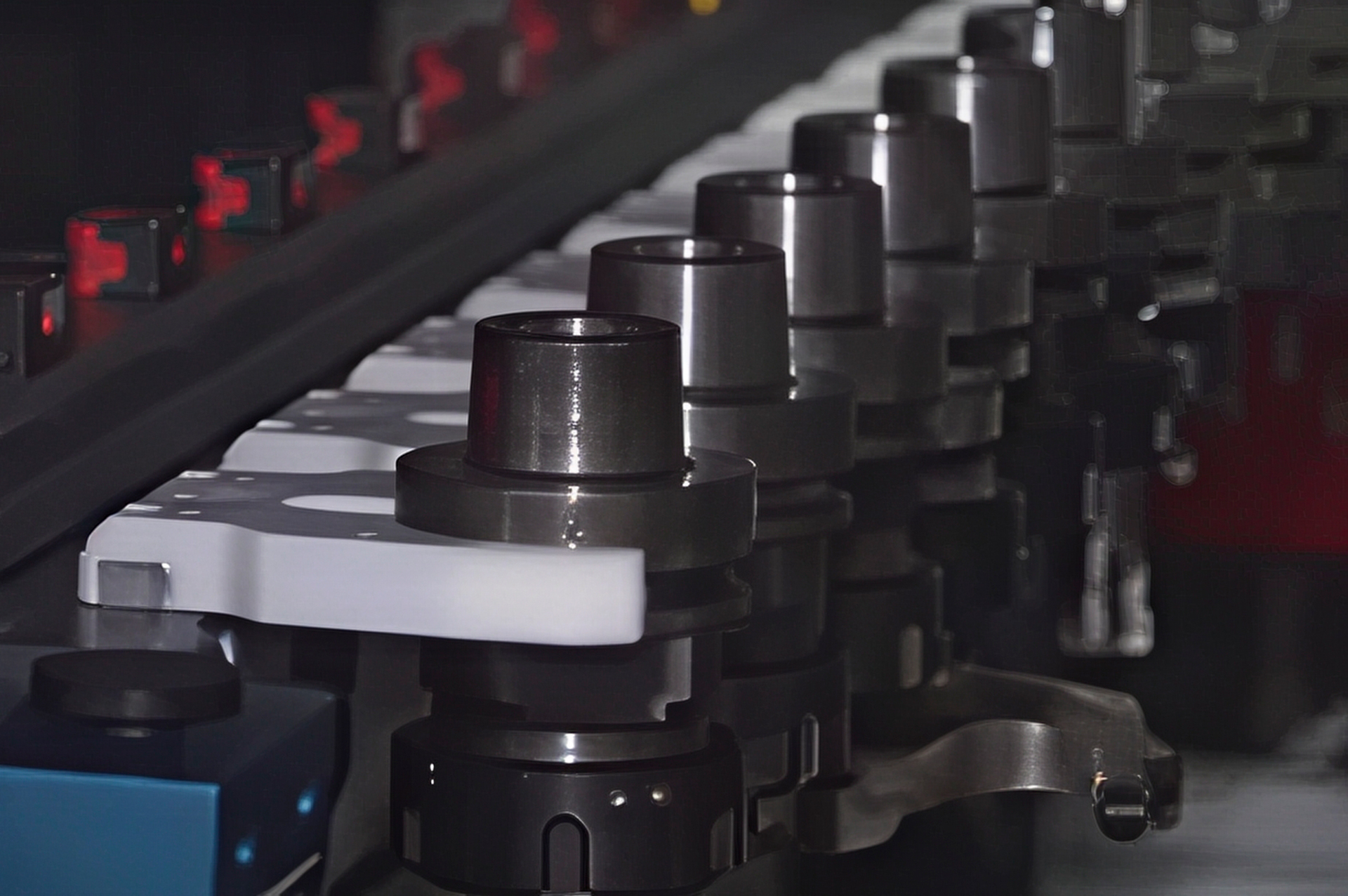

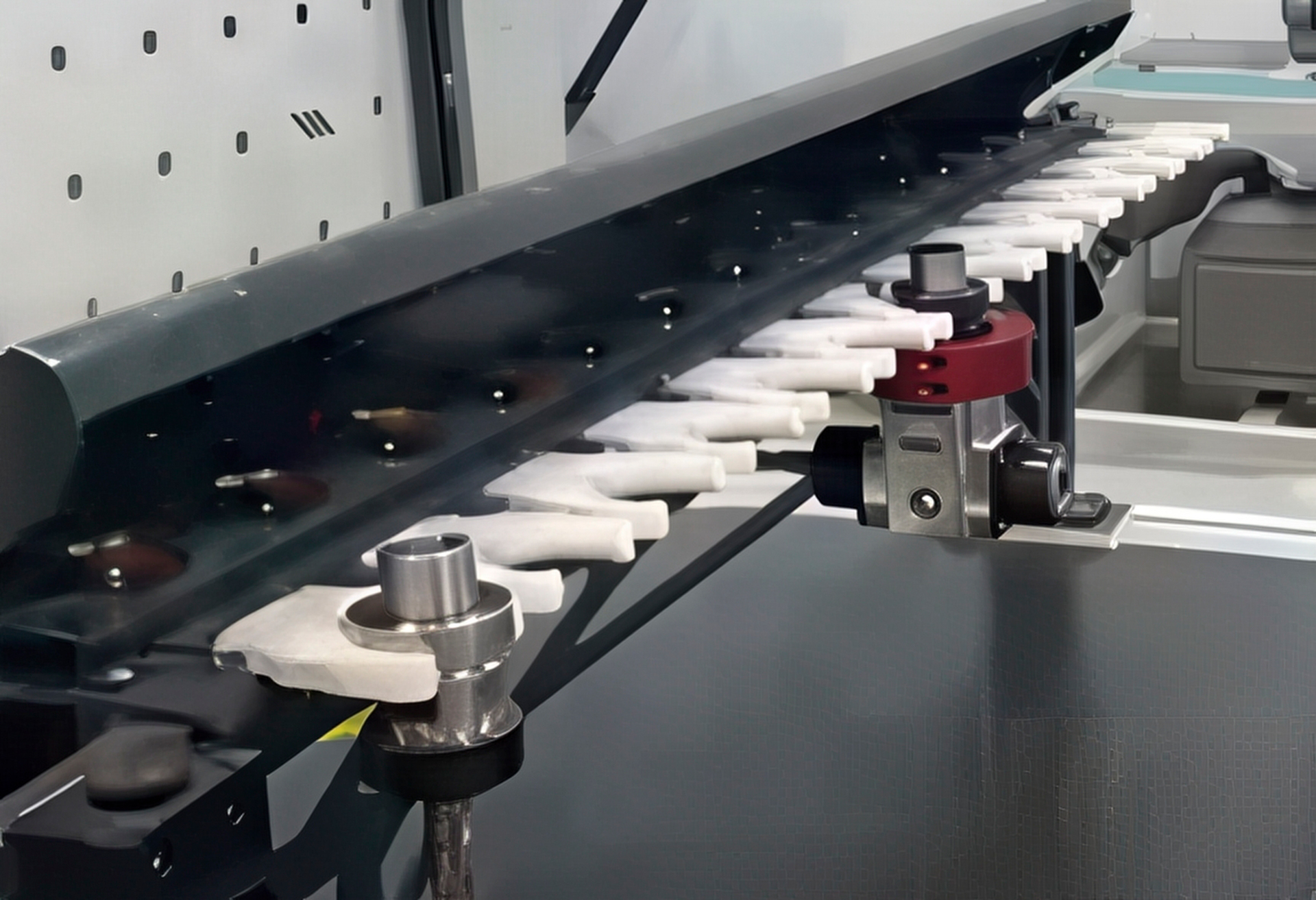

Блок смены инструмента оснащён линейным магазином на 14 позиций (в зависимости от конфигурации), расположенным вдоль оси X. Датчики обеспечивают контроль состояния инструмента, гарантируя быструю и точную смену для повышения производительности.

Вакуумный насос

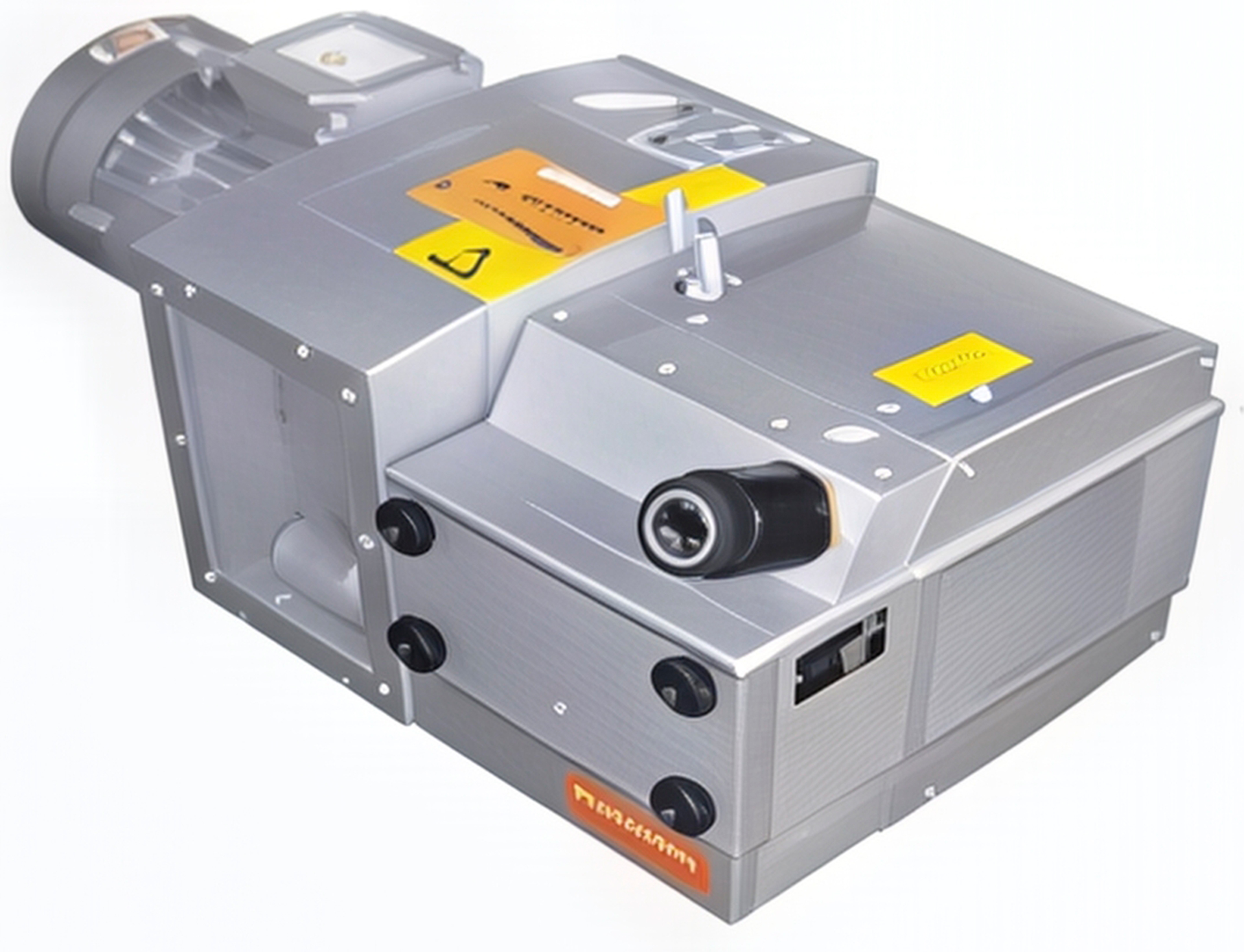

Вакуумный насос Becker производительностью 100 м³/ч обеспечивает надежный захват при 100/200 мбар. Воздушное охлаждение и низкие эксплуатационные расходы повышают эффективность.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D-обработку, импорт CAD-файлов, параметрические эскизы и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей.

Сверлильный узел

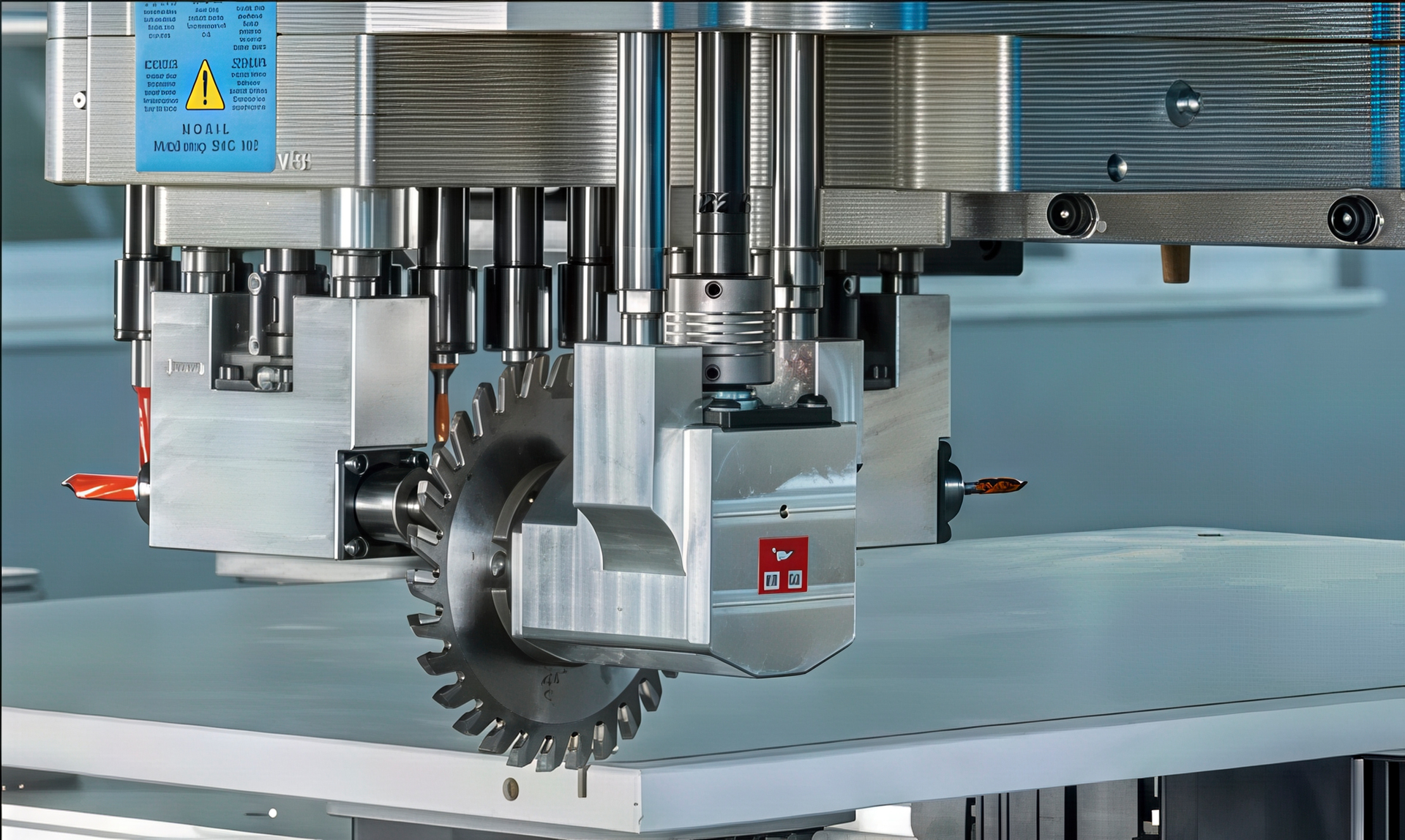

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики обеспечивают контроль состояния инструмента для точной обработки.

Упаковочная система для транспортировки

Упаковочная система гарантирует безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5 000 м³/ч (6 500 м³/ч с боковой мельницей). Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA ULTRA 1332

1. Гибкость – подходит для производства модульной мебели, дверей, окон и сложной 3D-обработки.
2. Высокая точность – шпиндель и серводвигатели обеспечивают высокое качество обработки.
3. Производительность – скорости до 100 м/мин ускоряют производственный цикл.
4. Автоматизация – OSAI и Alphacam упрощают программирование и управление.
5. Надежность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – оптимизация раскроя и низкие затраты на обслуживание повышают рентабельность.

Станок сочетает передовые технологии, высокую производительность и надежность, что делает его оптимальным для мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 1332 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и насоса. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA ULTRA 1332 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программа Alphacam Core + xPositional минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

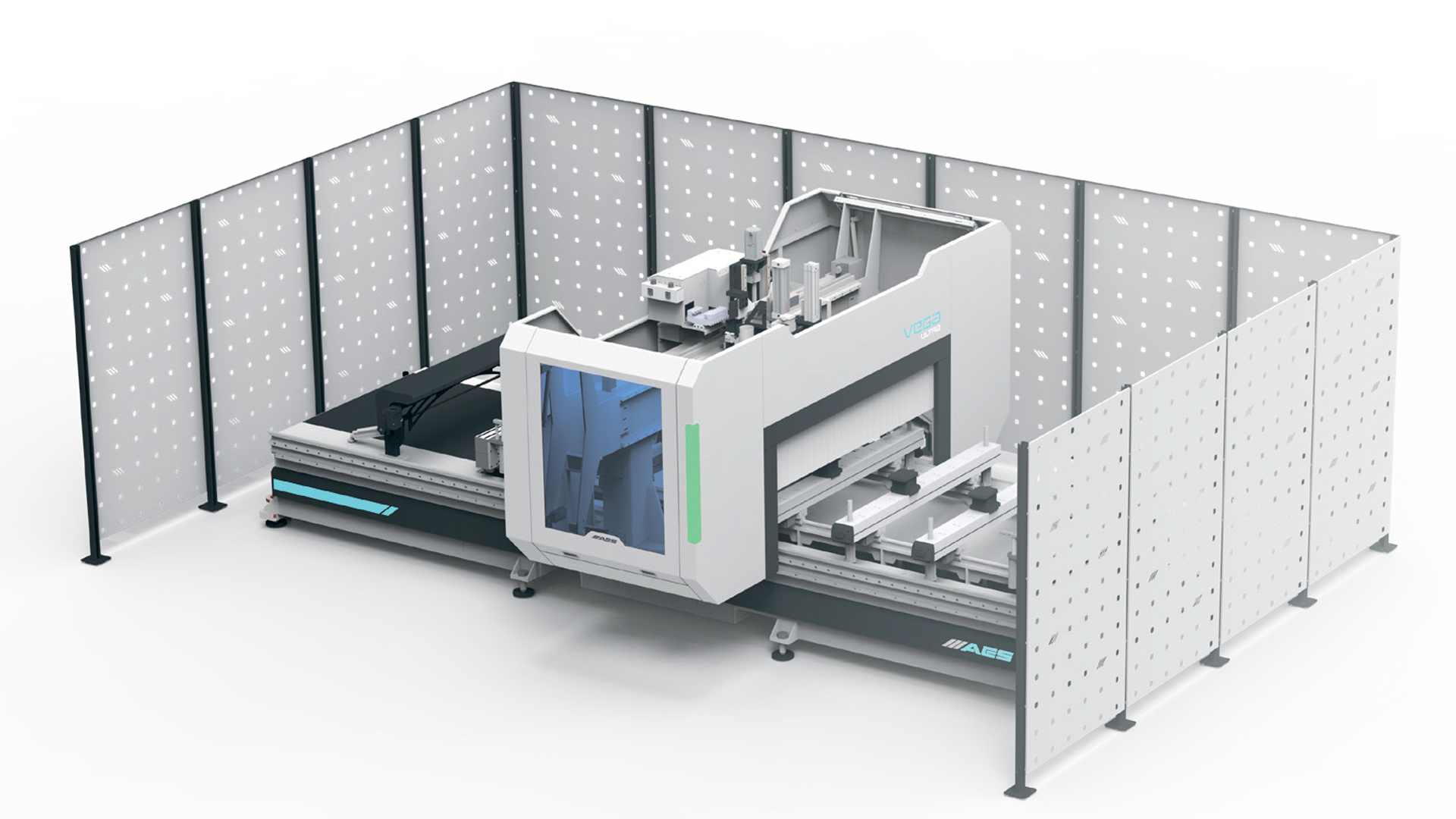

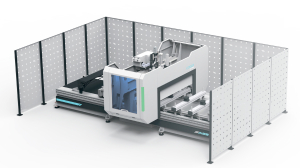

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 1332 оснащен световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасность оператора.

Комплектация

• Шпиндель HSD 9/10,7 кВт HSK F63 с жидкостным охлаждением
• Линейный магазин на 14 инструментов
• Вакуумный насос Becker 100 м³/ч
• Шесть консолей Schmalz (4 с подъемником, 2 без) с 18 вакуумными блоками (12 шт. 140 x 115 x 50 мм, 6 шт. 125 x 75 x 50 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Набор держателей инструмента/цанг (8 шт.)
• Магазин для пильного диска (до 120 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Чилер для жидкостного охлаждения
• Упаковочная система для транспортировки
